Unità centrale wireless. Collegabile tramite Ethernet e scheda SIM (LTE)
L’hub è il dispositivo centrale del sistema Ajax. Il modello di hub influisce su alcune funzionalità del sistema.
I seguenti fattori influenzano la quantità di dati cellulari utilizzati dall’hub:
È possibile utilizzare uno spazio vuoto per 180 giorni dalla data di creazione dello spazio o dalla data di eliminazione dell’ultimo dispositivo. Dopo questo periodo, uno spazio vuoto verrà eliminato .
Per evitare la perdita della configurazione dello spazio, il sistema invia una notifica dopo 173 giorni dalla data di creazione dello spazio o dalla data di eliminazione dell’ultimo dispositivo.
Il sistema elimina lo spazio vuoto anche se è inserito. L’utente può eliminare lo spazio vuoto solo quando il sistema è disinserito. Quando lo spazio viene eliminato (automaticamente o manualmente), vengono eliminati anche i suoi eventi.
È possibile creare e utilizzare un numero limitato di spazi vuoti. Lo spazio Ajax è vuoto quando non vengono aggiunti un hub Ajax, una telecamera Ajax, un videoregistratore NVR Ajax o una serratura intelligente Yale.
È possibile creare e utilizzare:
Se uno spazio è vuoto, non è possibile inserirlo o utilizzare il pulsante antipanico nelle app Ajax.
È ancora possibile creare e utilizzare un numero illimitato di spazi con i dispositivi.
Sì, è possibile eliminare l’hub offline dallo spazio inserito. Può essere utile se l’hub non funziona correttamente mentre il sistema è inserito e non c’è modo di sostituirlo con il trasferimento dei dati. Se l’hub viene rimosso dallo spazio, l’utente può continuare a utilizzare le telecamere Ajax, il videoregistratore Ajax NVR e la serratura intelligente Yale aggiunti allo spazio.
Un Amministratore o un Installatore con diritti di configurazione del sistema può eliminare l’hub offline dallo spazio inserito.
Per fare questo, nelle app Ajax:
e selezionare l’hub da eliminare.
.È possibile eliminare l’hub offline dallo spazio inserito se questo hub non è connesso alla centrale ricezione allarmi.
No, quando lo spazio viene eliminato (manualmente o automaticamente), vengono eliminati anche i suoi eventi. Non è possibile ripristinarlo.
Dopo il rilascio di Hub (4G) Jeweller, il normale Hub Jeweller ha cambiato nome in Hub (2G) Jeweller. Maggiori informazioni sulle differenze tra Hub (2G) Jeweller e Hub (4G) Jeweller sono disponibili qui.
Sia Hub (2G) Jeweller che Hub (4G) Jeweller hanno le stesse caratteristiche tecniche e impostazioni, differendo solo per quanto segue:
| Hub (2G) Jeweller | Hub (4G) Jeweller | |
| Reti cellulari | 2G | 4G (LTE) |
| Tipi di notifica | Push SMS Chiamate |
Push SMS |
| Codici USSD | ✅ | — |
| Codici di accesso tastiera | — | ✅ |
| Compatibilità con KeyPad Plus Jeweller | — | ✅ |
Hub (4G) Jeweller non supporta le reti cellulari 2G e 3G.
Maggiori informazioni
No, è necessario un hub Ajax per connettere un sistema al software di monitoraggio.
Altre funzioni non dipendono dall’aggiunta di un hub allo spazio, incluse le schede Controllo e Stanze e l’accesso rapido ai dispositivi di automazione.
No, è sufficiente aggiornare la versione dell’app:
Le funzioni rimarranno invariate, comprese le schede Controllo e Stanze e l’accesso rapido ai dispositivi di automazione.
Non è prevista tale opzione. Secondo la norma EN 50131 è vietato eliminare gli eventi del sistema di sicurezza.
L’identificativo (ID o numero di serie) del dispositivo si trova nell’app Ajax o sulla confezione del dispositivo.
ID sulla confezione del dispositivo
ID sotto il coperchio della confezione

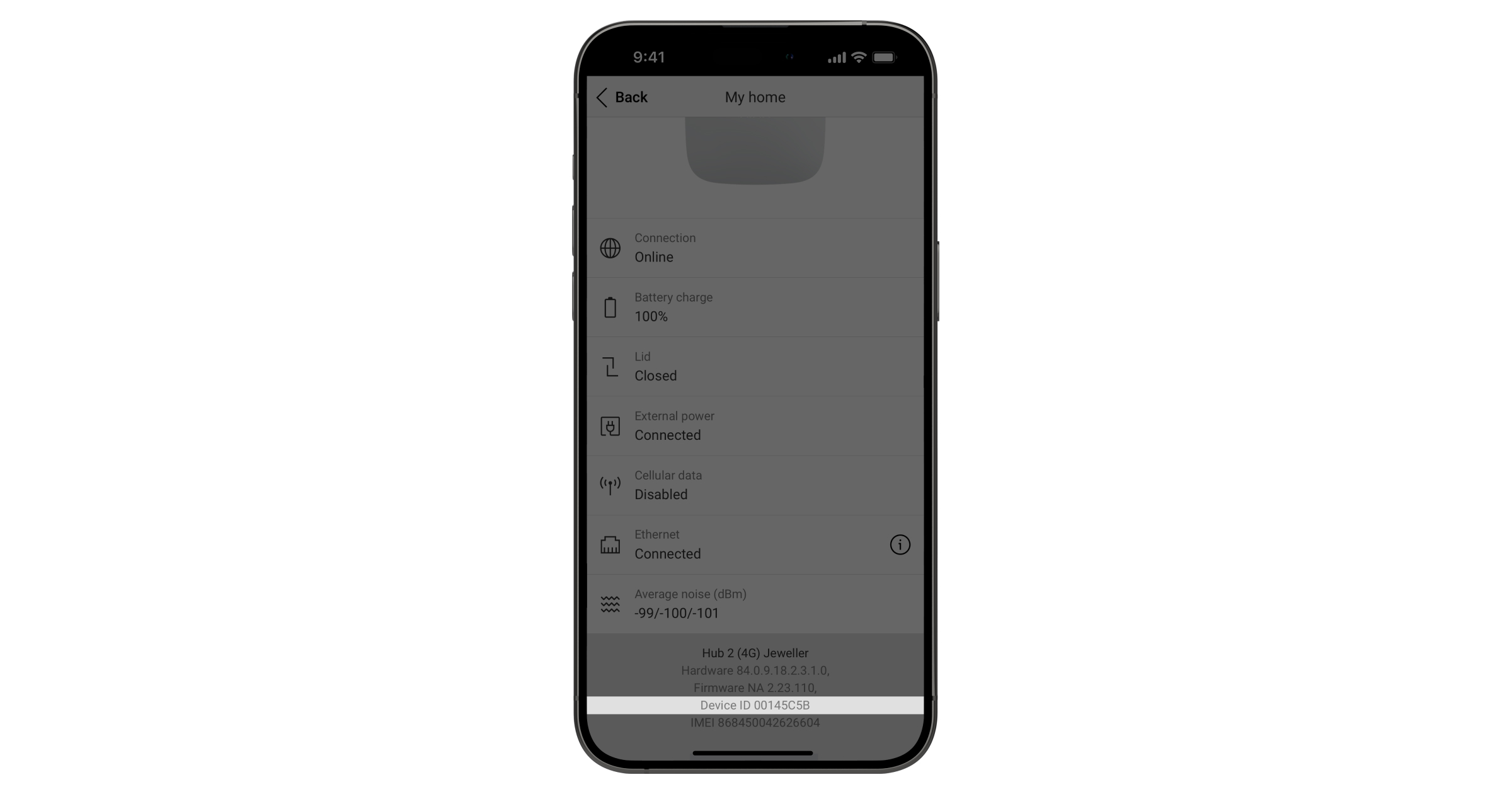

L’ID si può trovare anche nell’app Ajax.
.No. L’hub è progettato per l’installazione all’interno con temperature comprese da -10°C a +40°C, e con umidità fino a 75%.
L’installazione all’aperto può causare il malfunzionamento del dispositivo.
L’ID dell’hub o il suo numero di serie sono i primi 8 caratteri sotto il codice QR dell’hub.
È possibile trovare l’ID dell’hub sotto il supporto SmartBracket, sull’etichetta della scatola, così come negli stati dell’hub nell’app Ajax.
Sostituire l’alimentatore standard 110/230 V con un alimentatore a 12V PSU per Hub/Hub Plus/ReX.
Il numero di scenari per allarme, per pressione di Button o per programmazione dipende dal modello di unità centrale: Hub (2G) Jeweller e Hub (4G) Jeweller supportano fino a 5 scenari, Hub 2 Jeweller e Hub Hybrid supportano fino a 32 scenari, Hub Plus Jeweller e Hub 2 Plus Jeweller supportano fino a 64 scenari.
Allo stesso tempo, si può creare un solo scenario per reazione al cambiamento della modalità di sicurezza per ogni dispositivo di automazione. Questo tipo di scenario non rientra nel limite massimo degli scenari di un hub.
È una limitazione dell’hardware. Per supportare la verifica visiva degli allarmi, Hub 2 è dotato di due moduli radio. Il primo modulo utilizza il protocollo radio Jeweller, che è responsabile della comunicazione tra l’hub e i dispositivi di sicurezza Ajax, nonché della rapida diffusione degli allarmi. Il secondo modulo radio è riservato al nuovo protocollo radio Wings, che trasmette le immagini del rilevatore di movimento MotionCam.
Hub (2G) Jeweller, Hub (4G) Jeweller e Hub Plus Jeweller sono dotati di un modulo radio e comunicano con i dispositivi di sicurezza Ajax solo tramite il protocollo radio Jeweller.
L’aggiornamento OS Malevich 2.9 ha aggiunto la possibilità di trasferire dati da un hub all’altro senza riconfigurare il sistema, aggiungendo utenti o dispositivi.
Per usare la funzione, recarsi al menu Importazioni dati nelle impostazioni dell’hub a cui si desidera trasferire i dati e seguire le istruzioni su schermo. Per trasferire i dati, l’OS Malevich OS di entrambi gli hub deve essere 2.9 o successivo.
Gli hub non sono dotati di modalità di funzionamento come Ripetitore Segnale Radio. Se è necessario estendere la copertura della rete di sicurezza radio, utilizzare ripetitore di segnale radio.
Non forniamo servizi di sostituzione di hub con nuovi modelli, né opzioni di riacquisto dell’usato.
In ogni caso, garantiamo che l’hub acquistato funzionerà sempre come dispositivo di controllo del sistema di sicurezza Ajax: continuerà a supportare server e applicazioni e manterrà la compatibilità con i dispositivi Ajax tramite l’aggiornamento del sistema operativo Malevich.
Quando l’hub perde la connessione con il server, le app di Ajax possono avvertire gli utenti per mezzo di un suono di notifica push standard o un suono di sirena (attivato e in base alle impostazioni predefinite).
Per disabilitare il suono della sirena quando l’hub perde la connessione con il server nell’app Ajax:
→ Hub → Impostazioni → Servizio).
Il numero di ripetitori ReX collegati al sistema di sicurezza Ajax dipende dal modello di hub:
| Hub | 1 |
| Hub Plus | 5 |
| Hub 2 (2G) | 5 |
| Hub 2 (4G) | 5 |
| Hub 2 Plus | 5 |
| Hub Hybrid (2G) | 5 |
| Hub Hybrid (4G) | 5 |
Il collegamento di più ReX all’hub è supportato da dispositivi con OS Malevich 2.8 e successivi.
Gli allarmi vengono comunicati entro 0,3 secondi.
In caso di interruzione della connessione tra l’hub e ReX, anche tutti i dispositivi collegati al ripetitore perdono la connessione con l’hub.
Copiando le informazioni di sistema dall’hub, ReX crea un gruppo autonomo di dispositivi e risponde istantaneamente agli eventi. Se ReX continua a comunicare con i dispositivi collegati quando si interrompe la connessione con l’hub, ReX diventa un pannello di controllo: riceverà un segnale di allarme dal rilevatore e attiverà la sirena.
Gli utenti possono gestire le modalità di sicurezza di ReX e dei dispositivi collegati al ripetitore, solo dopo il ripristino della connessione tra il ripetitore e l’hub.
ReX funziona a una distanza che si estende fino a 1.800 metri dall’hub e può raddoppiare la portata di comunicazione radio tra i dispositivi Ajax e l’hub.
Il raggio di comunicazione tra ReX e un altro dispositivo abbinato è limitato dalla portata del segnale radio del dispositivo (parametro indicato tra le specifiche tecniche del dispositivo sul sito Web e sul manuale utente).
È possibile espandere in modo significativo l’area di copertura della rete radio Ajax, utilizzando più ReX nel sistema di sicurezza. Tuttavia, ReX può essere collegato solo direttamente all’hub e il collegamento di un ripetitore a un altro non è supportato.
Il numero di ReX collegati al sistema di sicurezza dipende dal modello di hub.
No. ReX amplia la copertura delle comunicazioni radio del sistema di sicurezza, consentendo l’installazione di dispositivi Ajax a maggiori distanze dall’hub o in luoghi dove non è possibile garantire una ricezione affidabile del segnale dal pannello di controllo.
ReX amplia la copertura della comunicazione radio dell’hub.
Un tamper è un piccolissimo pulsante sulla scheda del dispositivo. Invia un allarme in caso di apertura della custodia del dispositivo, di rimozione del dispositivo dal pannello di montaggio o di distacco o strappo della superficie.
Lo stato del tamper viene visualizzato nelle app Ajax, nella sezione Stato coperchio negli stati di ciascun dispositivo. Quando lo stato è Aperto, sull’icona del dispositivo compare un simbolo di malfunzionamento.
La distanza massima tra hub e dispositivo può raggiungere i 2000 metri in uno spazio aperto senza ostacoli.
Pareti, soffitti e altre strutture che interferiscono con il passaggio del segnale radio possono ridurre notevolmente la portata. In questo caso, la distanza massima dipende principalmente dal materiale, dallo spessore e dalla disposizione delle strutture.
L’area di copertura dei sistemi di sicurezza Ajax può essere aumentata grazie ai ripetitori del segnale radio
Premere il pulsante di accensione (il logo Ajax si spegne) e tenerlo premuto per 30 secondi, finché il logo non lampeggia con luce rossa. Questa operazione rimuoverà tutte le connessioni del rilevatore, le configurazioni delle stanze e le impostazioni dell’utente. Gli account utente rimarranno collegati al sistema.
Per impostazione predefinita, le app Ajax notificano la perdita di connessione dell’hub con il server Ajax Cloud quando non c’è connessione attraverso tutti i canali di connessione: Ethernet, Wi-Fi, cellulare (i canali di connessione dipendono dal modello di hub).
Le app Ajax possono notificare un tale evento in due modi: con una notifica push e con un suono di sirena (abilitato per impostazione predefinita).
Per essere avvisati della perdita di connessione, anche su uno dei canali, nell’app Ajax:
e seleziona l’hub.
nell’angolo in alto a destra dello schermo.Il sistema di sicurezza Ajax può utilizzare i seguenti canali di connessione con il server Ajax Cloud e l’istituto di vigilanza: Ethernet, Wi-Fi o cellulare. Il numero e il tipo di canali di connessione dipende dal modello di hub. Se si perde la connessione su uno dei canali, l’hub passerà istantaneamente a un altro canale disponibile.
Quando diversi canali sono collegati all’hub, viene data priorità a quelli più veloci: Ethernet e Wi-Fi (i canali di connessione dipendono dal modello di hub). Il cellulare è usato come un canale di backup e consuma un traffico minimo. È impossibile cambiare questa priorità.
Il sistema di sicurezza Ajax supporta la connessione ad Ajax Cloud attraverso tutti i canali di connessione contemporaneamente: Ethernet, Wi-Fi e cellulare (i canali dipendono dal modello di hub). Questo è necessario per garantire che in caso di perdita di connessione su uno dei canali, l’hub passi istantaneamente a un altro canale.
La maggior parte dei dati viene trasferita via Ethernet e Wi-Fi, e meno dati vengono trasferiti via cellulare. È impossibile cambiare questa priorità.
L’identificatore di un utente è un numero univoco assegnato dall’hub all’utente che deve essere aggiunto.
Se un utente ha più hub, avrà un identificatore diverso per ogni hub
Il proprio identificatore può essere trovato nelle impostazioni del profilo (Hub → Impostazioni → Utenti ).
L’identificatore e le combinazioni per l’utilizzo della password personale della tastiera vengono visualizzati nel menu Impostazioni.
Ajax cripta i dati utilizzando un protocollo proprietario non ridondante con chiave mobile. Questo protocollo non può essere decifrato: anche con il potere di un super computer e con una ricerca esaustiva ci vorrebbero anni per trovare la chiave.
Immaginiamo che un aggressore riesca a compromettere la chiave. In questo caso, il protocollo sarebbe comunque protetto dal contatore di sessioni: a ogni sessione di comunicazione tra l’hub e il dispositivo viene generata una nuova chiave.
Se l’aggressore superasse anche il contatore di sessioni sarebbe bloccato dall’autenticazione del dispositivo: verrebbe creato un canale di comunicazione sicuro tra il rilevatore e l’hub e verrebbe eseguito un controllo dell’ID del dispositivo.
Ogni dispositivo ha un suo ID personale grazie al quale l’hub può riconoscerlo.
Se il dispositivo non supera il controllo dell’ID, l’hub ignora i suoi comandi.
Inoltre, l’hub rileva la perdita del contatto con un dispositivo Ajax, quando gli aggressori cercano di sostituirlo con uno falso. Il tempo di rilevamento dipende dal tipo di dispositivo: 3 secondi per i dispositivi cablati Ajax e il tempo selezionato nelle impostazioni Jeweller per i dispositivi wireless. La notifica di perdita di connessione viene inviata all’istituto di vigilanza e agli utenti del sistema.
L’ID di un’area è il numero assegnato a un’area e serve per armare aree differenti con la tastiera.
L’identificatore dell’area (ID) è disponibile nelle impostazioni delle aree (Hub → Impostazioni → Aree).
Quando la comunicazione dell’hub con il server si interrompe (il logo Ajax si illumina di rosso), il sistema di sicurezza continua a funzionare autonomamente rispondendo a tutti gli eventi, eseguendo gli scenari abilitati e attivando la sirena, se necessario.
Durante l’interruzione della comunicazione, gli eventi vengono registrati nel buffer dell’hub e poi inviati alle app Ajax quando la comunicazione con il server viene ripristinata.
Il numero di eventi memorizzati nel buffer dell’hub può essere impostato nelle impostazioni dell’hub. È possibile selezionare da 100 (per impostazione predefinita) a 1000 eventi, con incrementi di 50 eventi. Questa funzione è disponibile per gli hub con la versione del firmware OS Malevich 2.25 e successive (a eccezione del modello Hub (2G) Jeweller). Per gli hub con la versione del firmware fino a OS Malevich 2.17, il buffer non può contenere più di 130 eventi. A eccezione di Hub (2G) Jeweller, può memorizzare fino a 64 eventi.
Dato che le app Ajax comunicano con l’hub tramite il server, non è possibile controllare l’hub nelle app in caso di interruzione della connessione a Internet.
Se la connessione dell’hub alla rete cellulare è attiva, l’hub continua a effettuare chiamate e a inviare SMS agli utenti, se questi metodi di notifica sono abilitati.
La connessione diretta (sezione Centrale di sorveglianza) è il canale usato per trasmettere gli eventi direttamente alla Centrale ricezione allarmi (CRA) dell’istituto di vigilanza, senza passare dal server Ajax.
Quando la connessione diretta è in uso, tutti gli eventi sono comunicati direttamente alla centrale ricezione allarmi dell’istituto di vigilanza senza compromettere il funzionamento delle app Ajax. Se per qualsiasi ragione viene persa la connessione diretta, il server agisce come canale di comunicazione di riserva.
Per impostazione predefinita, l’hub è impostato su un intervallo di ping hub-rilevatore di 36 secondi e 30 pacchetti di dati non recapitabili per considerare il dispositivo perso. Con queste impostazioni, l’hub rileverà la perdita del rilevatore entro 18 minuti.
Per ridurre questo tempo, andare alle impostazioni dell’hub nella sezione Jeweller e cambiare le impostazioni. Il tempo minimo per rilevare la perdita di connessione con il dispositivo è di 36 secondi (3 sondaggi di 12 secondi ciascuno).
Il tempo che trascorre prima di dare l’allarme per la perdita di comunicazione tra l’hub e il dispositivo viene calcolato con la seguente formula:
Intervallo di ping hub – dispositivo × numero di ping senza risposta per determinare l’errore di connessione
Notare che con l’intervallo di ping minimo, le interferenze a breve termine possono portare alla perdita di connessione con il dispositivo. Pertanto, impostare i valori minimi solo se è criticamente importante per informare tempestivamente sugli eventi nel sistema.
Rimuovere la scheda SIM dell’operatore precedente dall’hub e sostituirla con la scheda SIM del nuovo operatore mobile. Per maggiori dettagli sull’installazione di una scheda SIM nell’hub, consultate la sezione Connessione dell’hub ad Ajax Cloud nel manuale utente dell’hub.
Prima di cambiare la scheda SIM, verificare la tariffa, le condizioni tariffarie e i dati APN con l’operatore di telecomunicazioni di cui si intende utilizzare la scheda SIM.
Dopo aver cambiato la scheda SIM, verificare i parametri di connessione alla rete cellulare nell’app Ajax. Se necessario, modificare le impostazioni della scheda SIM.
Il numero di loop (zona) è necessario per descrivere tutti i dispositivi collegati a un hub quando si aggiunge una struttura protetta alla centrale ricezione allarmi di un istituto di vigilanza.
Il numero viene assegnato quando si aggiunge un dispositivo all’hub. Il primo dispositivo aggiunto ha il primo numero di loop (zona). Se si rimuove un dispositivo dal sistema, il suo numero diventa disponibile e viene assegnato al successivo dispositivo aggiunto al sistema.
Il numero di loop (zona) è disponibile negli stati del dispositivo nell’app Ajax:
Centrale di sorveglianza è una funzione usata dagli istituti di vigilanza per configurare una connessione diretta tra l’hub e una Centrale ricezione allarmi. Quando la Connessione diretta è abilitata, l’hub invierà gli eventi direttamente all’indirizzo IP e alla porta specificata nelle impostazioni (senza passare dal nostro server).
La versione del firmware può essere trovata negli stati del dispositivo nell’app Ajax.
.
Vai alla scheda Dispositivo e seleziona il dispositivo che desideri controllare
