Hub BP Jeweller Benutzerhandbuch

Funktionselemente

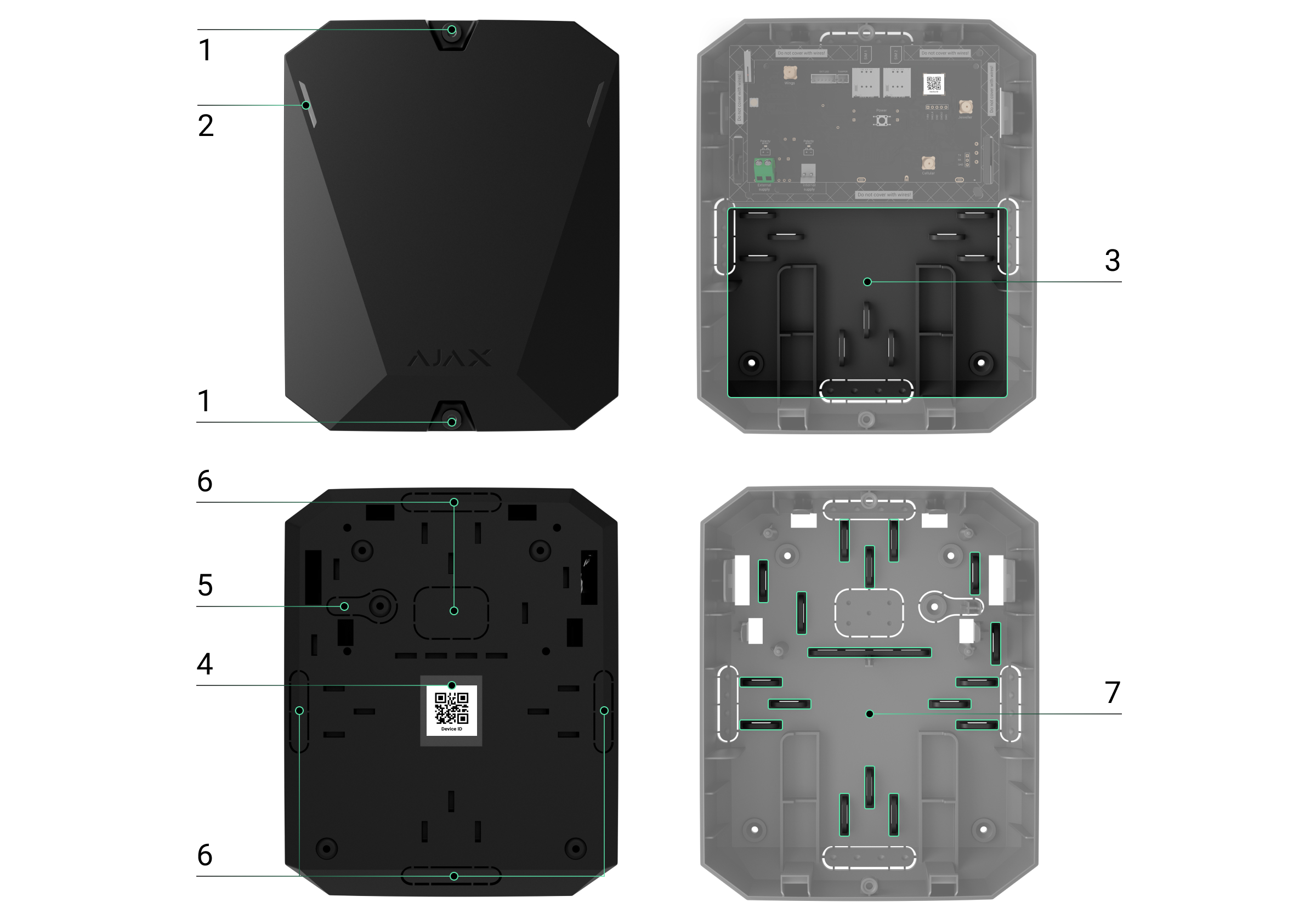

Elemente des Gehäuses

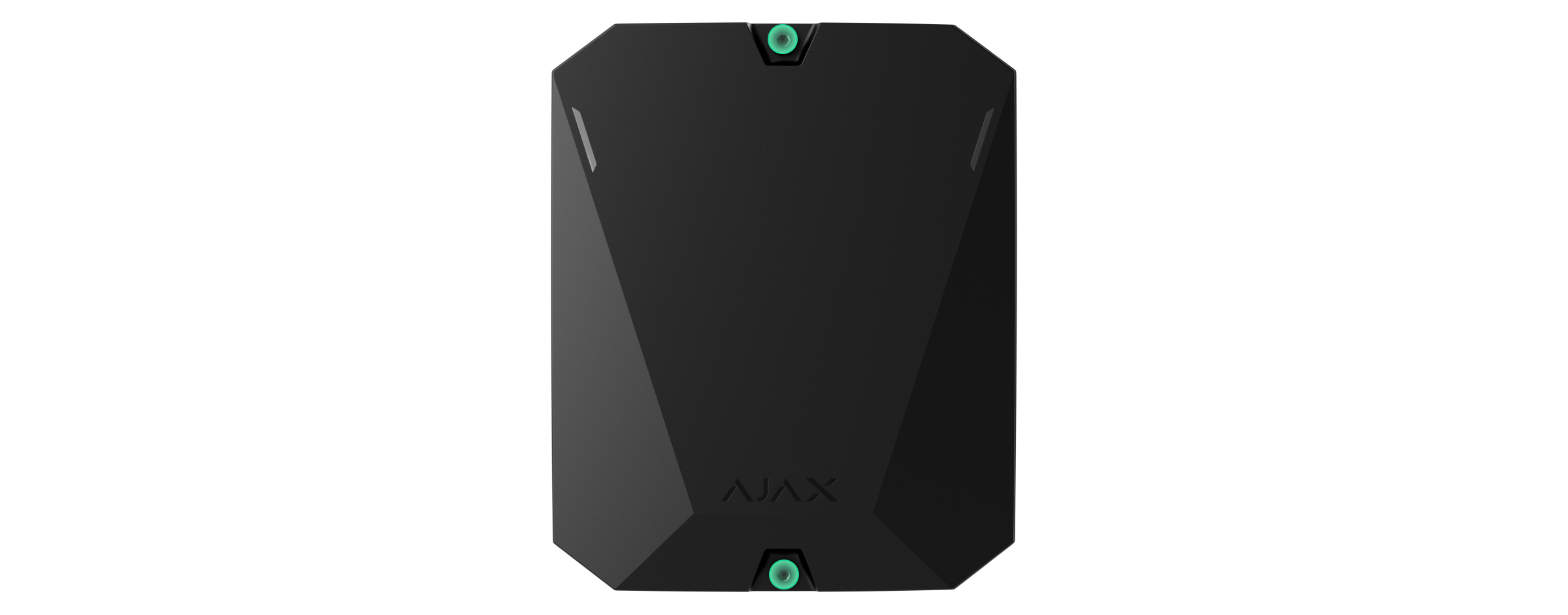

1. Schrauben zur Befestigung des Gehäusedeckels. Zum Lösen ist der mitgelieferte Sechskantschlüssel (Ø 4 mm) zu verwenden.
2. LED zur Anzeige des Hubstatus.
3. Teil mit Halterungen für eine interne Batterie.


   Eine Notstrombatterie ist nicht im Lieferumfang enthalten.

4. QR-Code und ID (Seriennummer) der Hub-Zentrale.
5. Perforierter Teil des Gehäuses. Wird benötigt, um den Sabotagekontakt auszulösen, wenn versucht wird, das Gerät von der Oberfläche zu entfernen. Nicht abbrechen.
6. Perforierte Teile des Gehäuses zur Durchführung der Netz- und Antennenkabel.
7. Kabelbefestigungen.

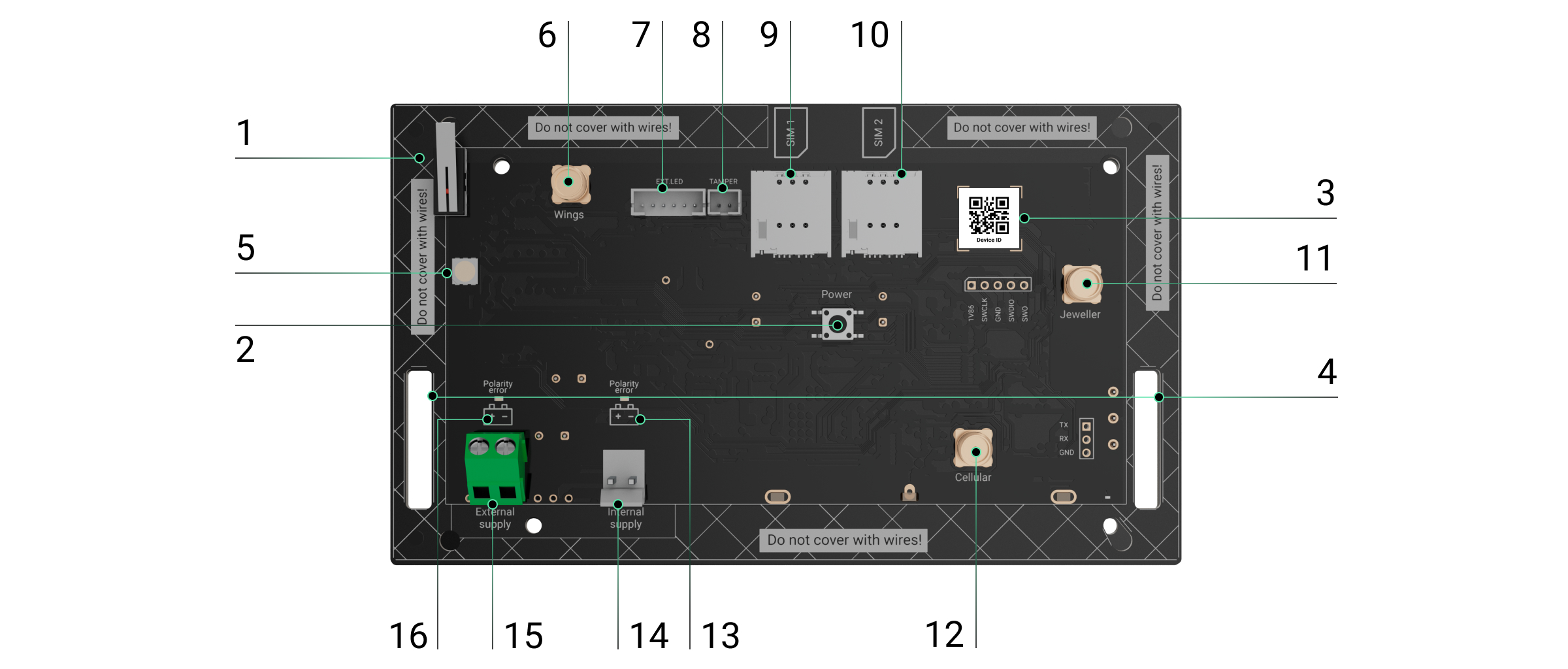

Elemente der Platine

1. Erster Sabotagekontakt.
2. Ein/Aus-Taste.
3. QR-Code. Zum Hinzufügen der Hub-Zentrale zum Space in einer Ajax App.
4. Befestigungspunkte zum Fixieren der Hub BP Jeweller Platine im Gehäuse.
5. LED-Anzeige.
6. Anschluss für eine externe Antenne für den Wings-Kommunikationskanal (SMA-Buchse).
7. Steckplatz 1 für Micro-SIM.
8. Steckplatz 2 für Micro-SIM.
9. Anschluss für eine externe Antenne für den Jeweller-Kommunikationskanal (SMA-Buchse).
10. Anschluss für eine externe Antenne für den Mobilfunk-Kommunikationskanal (SMA-Buchse).
11. Verpolungs-LED für eine interne Batterie.
12. Anschluss für interne Batterie.
13. Anschluss für externe Stromquelle.
14. Verpolungs-LED für eine externe Stromquelle.

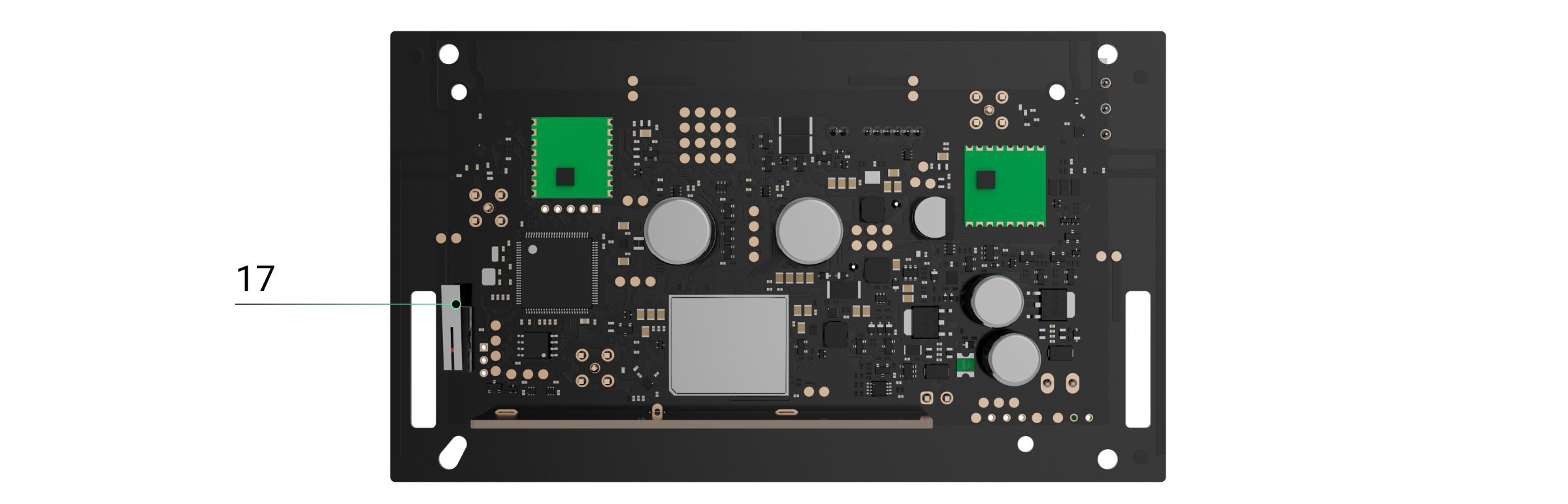

15. Zweiter Sabotagekontakt.

Funktionsweise

Hub BP Jeweller ist eine Hub-Zentrale für ein Ajax System. Sie steuert den Betrieb der angeschlossenen Geräte.

Hub BP Jeweller unterstützt den Anschluss von bis zu 100 drahtlosen Ajax Geräten. Die angeschlossenen Geräte schützen vor Einbruch, Feuer und Überschwemmung und ermöglichen die Steuerung von elektrischen Geräten nach Szenarien oder manuell – in einer App oder durch Drücken des Panikknopfes, des LightSwitch oder des Bedienteils mit Touchscreen.

Um den Betrieb aller Geräte des Sicherheitssystems zu überwachen, kommuniziert die Hub-Zentrale mit den angeschlossenen Geräten über zwei verschlüsselte Protokolle:

1. Jeweller ist ein Funkprotokoll zur Übertragung von Ereignissen und Alarmen von Ajax Funkgeräten. Die Funkreichweite beträgt bis zu 2000 m im Freifeld, ohne Wände, Türen oder Deckenkonstruktionen.
2. Wings ist ein Funkprotokoll zur Übertragung von Fotos von MotionCam und MotionCam Outdoor Meldern. Die Funkreichweite beträgt bis zu 2000 m im Freifeld, ohne Wände, Türen oder Deckenkonstruktionen.

Wenn ein Melder ausgelöst wird, löst das System in weniger als einer Sekunde einen Alarm aus. In diesem Fall aktiviert die Hub-Zentrale die Sirenen, startet die Szenarien und benachrichtigt die Leitstelle des Sicherheitsdienstes sowie alle Benutzer.

Schutz vor Sabotage

OS Malevich

Hub BP Jeweller arbeitet mit dem Echtzeit-Betriebssystem OS Malevich. Es ist gegen Viren und Cyber-Angriffe geschützt.

OS Malevich erweitert das Ajax Sicherheitssystem durch Over-the-Air-Updates um neue Features und Funktionen. Für das Update ist weder ein Techniker noch ein Benutzer erforderlich.

Die Aktualisierung dauert bis zu 2 Minuten, wenn das Sicherheitssystem deaktiviert und die interne oder externe Stromversorgung angeschlossen ist.

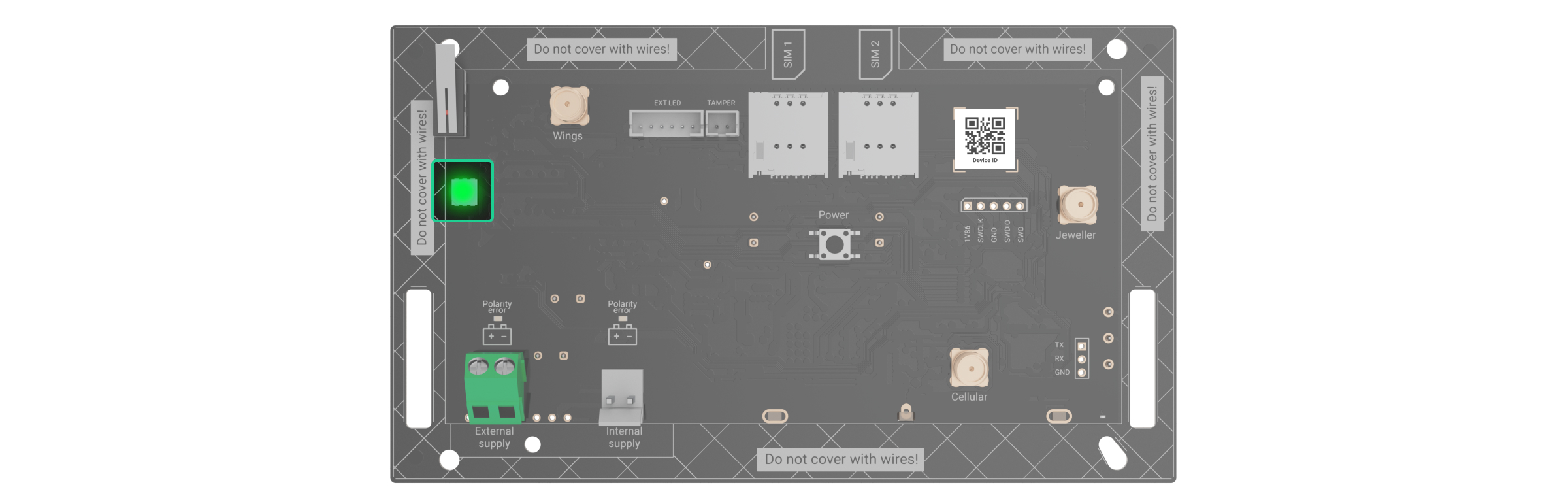

LED

Die Hub-Zentrale verfügt über zwei Modi für die Statusanzeige:

• Serververbindung.
• Warnungen und Störungen.


Serververbindung

Der Modus Serververbindung ist standardmäßig aktiviert.Nachfolgend finden Sie eine Liste der Blinkcodes, mit denen die LED der Hub-Zentrale den Systemstatus oder auftretende Ereignisse signalisiert. Hub BP Jeweller kann abhängig von seinem Status rot, weiß, violett, gelb, blau oder grün leuchten.

Benutzer können den Status von Hub BP Jeweller auch in Ajax Apps überwachen.

Wenn Sie bei der Benutzung eine Anzeige sehen, die nicht im Benutzerhandbuch beschrieben ist, wenden Sie sich bitte an den Ajax Support.

Warnungen und Störungen

Die Funktion kann in den Einstellungen der Hub-Zentrale in der PRO App aktiviert werden (Hub-Zentrale → Einstellungen → Service → LED-Anzeige).

LED	Ereignis	Anmerkung
Hub-Statusänderungen
LED blinkt einmal pro Sekunde weiß.	Zweistufige Scharfschaltung oder Ausgangsverzögerung.	Eines der Geräte führt eine zweistufige Scharfschaltung oder eine Ausgangsverzögerung aus.
LED blinkt einmal pro Sekunde grün.	Eingangsverzögerung.	Eines der Geräte führt eine Eingangsverzögerung aus.
LED leuchtet 2 Sekunden weiß.	Scharfschaltung abgeschlossen.	Die Hub-Zentrale (oder eine der Gruppen) wird von Unscharf auf Scharf geschaltet.
LED leuchtet 2 Sekunden grün.	Unscharfschaltung abgeschlossen.	Die Hub-Zentrale (oder eine der Gruppen) wird von Scharf auf Unscharf geschaltet.
Warnungen und Störungen
Die rote und die violette LED blinken nacheinander für 5 Sekunden.	Bestätigter Notfallalarm.	Zustand nach bestätigtem Notfallalarm nicht wiederhergestellt. Der Blinkcode erscheint nur, wenn die Wiederherstellung nach bestätigtem Notfallalarm in den Einstellungen aktiviert ist.
LED leuchtet 5 Sekunden rot.	Notfallalarm.	Zustand nach Notfallalarm nicht wiederhergestellt. Der Blinkcode erscheint nicht, wenn ein bestätigter Notfallalarm vorliegt. Der Blinkcode erscheint nur, wenn die Wiederherstellung nach Notfallalarm in den Einstellungen aktiviert ist.
LED blinkt rot.	Die Anzahl der Blinkimpulse entspricht der Gerätenummer des Notfallknopfs (DoubleButton), der den Notfallalarm zuerst ausgelöst hat.	Zustand nach bestätigtem oder unbestätigtem Notfallalarm nicht wiederhergestellt: Einzelner Notfallalarm oder Bestätigter Notfallalarm
Die gelbe und die violette LED blinken nacheinander für 5 Sekunden.	Bestätigter Einbruchalarm.	Zustand nach bestätigtem Einbruchalarm nicht wiederhergestellt. Der Blinkcode erscheint nur, wenn die Wiederherstellung nach bestätigtem Einbruchalarm in den Einstellungen aktiviert ist.
LED leuchtet 5 Sekunden gelb.	Einbruchalarm.	Zustand nach einem Einbruchalarm nicht wiederhergestellt. Der Blinkcode erscheint nicht, wenn ein bestätigter Einbruchalarm vorliegt. Der Blinkcode erscheint nur, wenn die Wiederherstellung nach Einbruchalarm in den Einstellungen aktiviert ist.
LED blinkt gelb.	Die Anzahl der Blinkimpulse entspricht der Nummer des Geräts, das den Einbruchalarm zuerst ausgelöst hat.	Zustand nach bestätigtem oder unbestätigtem Einbruchalarm nicht wiederhergestellt: Einzelner Einbruchalarm oder Bestätigter Einbruchsalarm
Die rote und die blaue LED blinken nacheinander für 5 Sekunden.	Deckelöffnung.	Der Zustand des Sabotagekontakts ist nicht wiederhergestellt oder der Deckel eines der Geräte oder der Hub-Zentrale ist geöffnet. Der Blinkcode erscheint nur, wenn die Wiederherstellung nach Deckelöffnung in den Einstellungen aktiviert ist.
Die gelbe und die blaue LED blinken nacheinander für 5 Sekunden.	Andere Störungen.	System nach Störung nicht wiederhergestellt oder Fehlfunktion eines Gerätes oder der Hub-Zentrale festgestellt. Der Blinkcode erscheint nur, wenn die Wiederherstellung nach Störungen in den Einstellungen aktiviert ist. Derzeit ist die Wiederherstellung nach Störungen in Ajax Apps nicht verfügbar.
LED leuchtet 5 Sekunden dunkelblau.	Vorübergehende Deaktivierung.	Eines der Geräte ist vorübergehend deaktiviert oder die Meldungen über den Zustand des Deckels sind deaktiviert.
LED leuchtet 5 Sekunden blau.	Automatische Deaktivierung.	Eines der Geräte wurde durch den Öffnungstimer oder durch die Anzahl der Auslösungen automatisch deaktiviert.
Die grüne und die blaue LED blinken nacheinander.	Ablauf des Alarmtimers. Erfahren Sie mehr über die Alarmverifizierung	Wird nach Ablauf des Alarmtimers (zur Alarmbestätigung) angezeigt.

Wenn kein Ereignis im System vorliegt (kein Alarm, keine Störung, keine Deckelöffnung usw.), leuchtet die LED grün.

Anzeige von Blinkcodes

Benutzer von Hub BP Jeweller können die Anzeige der Hub-Server-Verbindung sehen, nachdem sie:

• Das System über das Ajax Bedienteil scharf/unscharf geschaltet haben.
• Die korrekte Benutzer-ID oder den persönlichen Code am Bedienteil eingegeben haben und eine bereits durchgeführte Aktion ausgeführt haben (z. B. die Taste zum Unscharfschalten am Bedienteil gedrückt haben, wenn das System bereits unscharf geschaltet ist).
• Die Taste am SpaceControl gedrückt haben, um das System scharf/unscharf zu schalten oder den Nachtmodus zu aktivieren.
• Das System über die Ajax Apps scharf/unscharf geschaltet haben.

Die Anzeige der Hub-Statusänderungen ist für alle Benutzer sichtbar.

Alarmanzeige

Wenn das System unscharf geschaltet ist und eines der in der Tabelle aufgeführten Ereignisse auftritt, blinkt die LED einmal pro Sekunde gelb.

Bei mehreren Systemzuständen werden die Blinkcodes nacheinander in der in der Tabelle angegebenen Reihenfolge angezeigt.

Ajax Konto

Um das System zu konfigurieren, installieren Sie die Ajax App und erstellen Sie ein Konto. Installateure, Sicherheits- und Überwachungsunternehmen verwenden Ajax PRO Konten, um das System für Benutzer zu konfigurieren.

Es muss nicht für jede Hub-Zentrale ein neues Konto angelegt werden, da ein Konto mehrere Hub-Zentralen verwalten kann. Bei Bedarf können für jede Hub-Zentrale separate Zugriffsrechte konfiguriert werden.

Sowohl die Benutzer- und Systemeinstellungen als auch die Parameter der angeschlossenen Geräte werden in der Hub-Zentrale gespeichert. Wenn Sie den Administrator der Hub-Zentrale ändern oder Benutzer hinzufügen oder entfernen, werden die Einstellungen der zur Hub-Zentrale hinzugefügten Geräte nicht zurückgesetzt.

Verbindung der Hub-Zentrale mit der Ajax Cloud

Um mit dem Ajax Cloud Server verbunden zu sein, benötigt Hub BP Jeweller einen Internetzugang. Diese Verbindung ist für den Betrieb der Ajax Apps, die Fernkonfiguration und -verwaltung des Systems sowie für den Versand von Push-Benachrichtigungen an die Benutzer erforderlich.

Hub BP Jeweller ist über ein Mobilfunknetz mit dem Internet verbunden. Um die Zuverlässigkeit und Verfügbarkeit des Systems zu erhöhen, wird empfohlen, beide SIM-Kartensteckplätze zu verwenden.

Um die Hub-Zentrale mit der Ajax Cloud zu verbinden:

1. Lösen Sie die Befestigungsschrauben des Gehäuses, falls vorhanden. Verwenden Sie dazu einen Sechskantschlüssel Ø 4 mm, der im Lieferumfang enthalten ist.

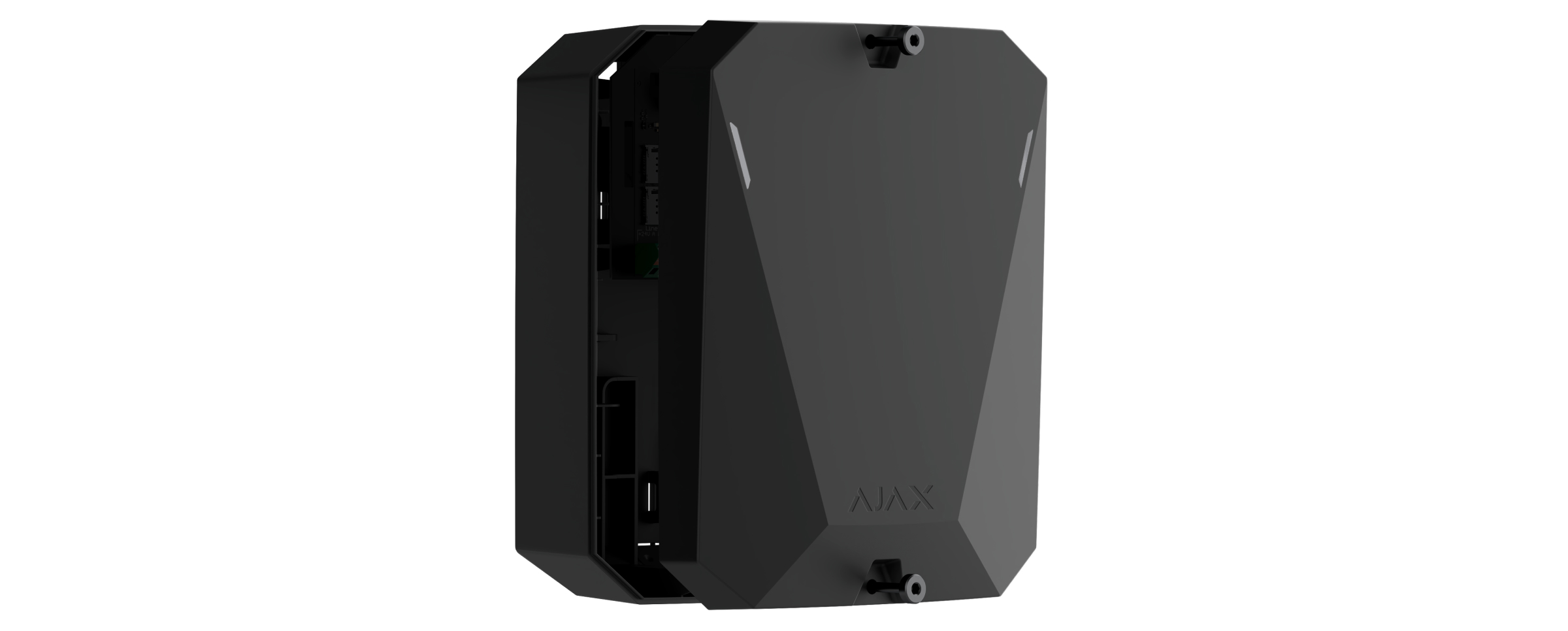

2. Entfernen Sie den Gehäusedeckel von der Hub-Zentrale.



3. Installieren Sie die Hub BP Jeweller Platine im Gehäuse.

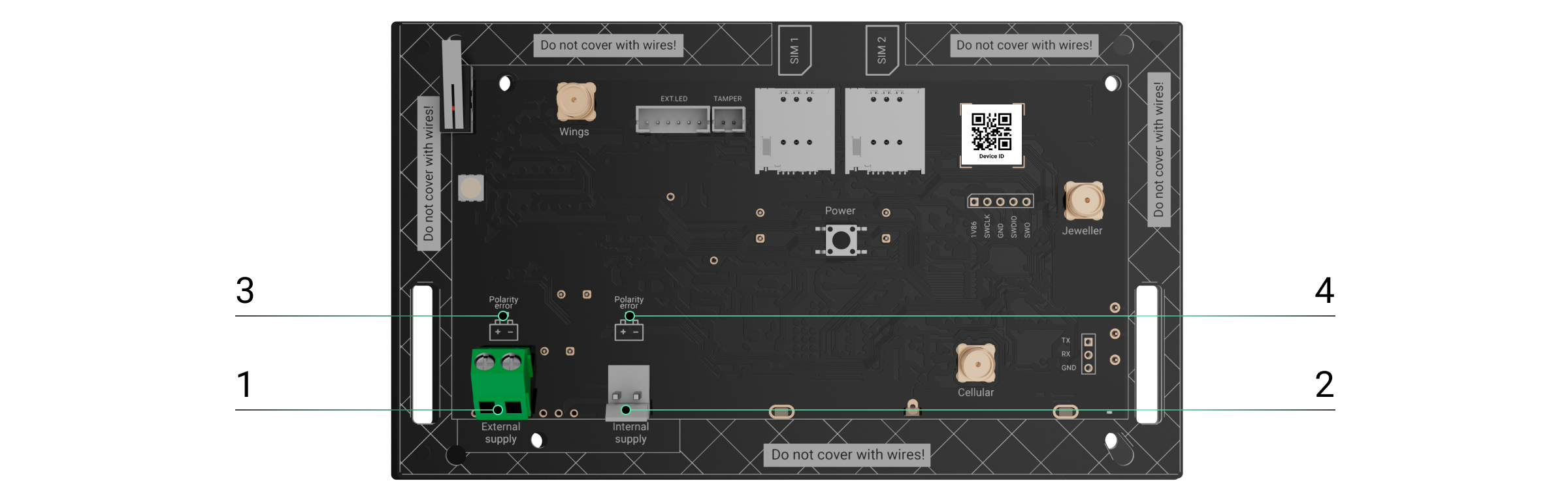

4. Schließen Sie die Stromversorgung an die entsprechenden Klemmen an:



   1 — Anschluss für externe Stromquelle.
   2 – Anschluss für interne Batterie. Schließen Sie eine 12 V⎓-Batterie an.
   3 – Verpolungs-LED für eine externe Stromquelle.
   4 – Verpolungs-LED für eine interne Batterie.

   Die Anzeigen 3 und 4 leuchten auf, wenn beim Anschluss der Stromversorgung die Polarität vertauscht wird (wenn die Stromversorgung “–” an die Klemme “+” angeschlossen wird und umgekehrt).

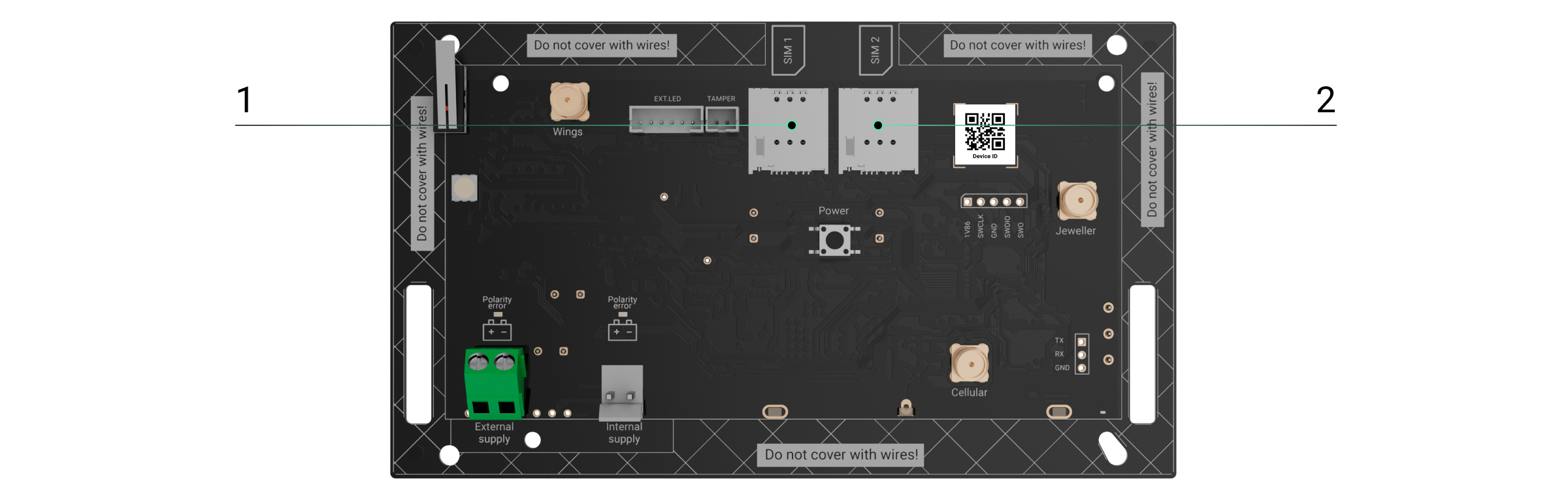

5. Installieren Sie die SIM-Karten:



   1 — Steckplatz 1 für Micro-SIM.
   2 – Steckplatz 2 für Micro-SIM.

6. Drücken und halten Sie die Ein/Aus-Taste der Hub-Zentrale. Sobald die Hub-Zentrale eingeschaltet ist, leuchtet die LED auf der Hub-Platine.
7. Warten Sie, bis die Hub-Zentrale mit dem Internet verbunden ist. Die grüne LED zeigt an, dass die Hub-Zentrale betriebsbereit ist.

Wenn die Verbindung über die SIM-Karte fehlschlägt

Um eine Verbindung zum Mobilfunknetz herzustellen, müssen Sie eine Micro-SIM-Karte mit deaktivierter PIN-Code-Abfrage einlegen und über ein ausreichendes Guthaben verfügen, um die Dienste gemäß den Tarifen zu bezahlen. Um die PIN-Code-Abfrage zu deaktivieren, legen Sie die SIM-Karte in das Telefon ein.

Wenn die Hub-Zentrale keine Verbindung zum Mobilfunknetz herstellen kann, konfigurieren Sie die Netzwerkparameter über Ethernet: Roaming, APN-Zugangspunkt, Benutzername und Passwort. Wenden Sie sich an den Kundendienst Ihres Mobilfunkanbieters, um diese Parameter zu erfahren.

Hub-Zentrale zur Ajax App hinzufügen

Der App-Zugriff auf alle Systemfunktionen (insbesondere die Anzeige von Benachrichtigungen) ist eine zwingende Voraussetzung für die Steuerung des Ajax Systems über das Smartphone/Tablet.

1. Öffnen Sie die Ajax App und melden Sie sich bei Ihrem Konto an.
2. Wählen Sie einen Space aus oder erstellen Sie einen neuen.
   Was ist ein Space
   So erstellen Sie einen Space
3. Öffnen Sie das Menü Hub-Zentrale hinzufügen und wählen Sie aus, wie Sie eine neue Hub-Zentrale hinzufügen möchten: manuell oder mithilfe der Schritt-für-Schritt-Anleitung.
4. Geben Sie bei der Registrierung den Namen der Hub-Zentrale ein und scannen Sie den QR-Code auf der Rückseite des Gehäuses (oder geben Sie die ID manuell ein).
5. Warten Sie, bis die Hub-Zentrale registriert ist und in der App angezeigt wird.

Wenn es bereits Benutzer auf der Hub-Zentrale gibt, kann der Administrator der Hub-Zentrale, ein PRO mit den Rechten zur Systemkonfiguration oder die Installationsfirma, die die ausgewählte Hub-Zentrale verwaltet, Ihr Konto hinzufügen. Sie werden benachrichtigt, dass die Hub-Zentrale bereits einem anderen Konto hinzugefügt wurde. Wenden Sie sich an den technischen Support, um herauszufinden, wer Administratorrechte für die Hub-Zentrale hat.

Benutzerkonten: Arten und Berechtigungen

Störungen

Die Hub-Zentrale kann Störungen melden. Durch Anklicken von öffnet sich die Liste aller Störungen. Das Feld Störungen ist in den Gerätezuständen verfügbar und wird nur angezeigt, wenn eine Störung erkannt wurde, z. B.:

• Batterie nicht gefunden.
• Batterie wird nicht geladen.
• Flashspeicher-Fehler.

Symbole

Die Symbole zeigen den Status von Hub BP Jeweller an. Sie können diese in der Ajax App unter Geräte überprüfen.

Symbol	Bedeutung
	Die Hub-Zentrale arbeitet im 2G-Netz.
	Die Hub-Zentrale arbeitet im 3G-Netz.
	Die Hub-Zentrale arbeitet im 4G (LTE)-Netz.
	Die SIM-Karte ist defekt oder hat einen PIN-Code. Überprüfen Sie die Funktion der SIM-Karte im Telefon und deaktivieren Sie die PIN-Code-Abfrage.
	Batteriestatus der Hub-Zentrale. Anzeige in 5 %-Schritten.
	Eine interne Batterie ist nicht angeschlossen.
	Die Spannung der externen Stromquelle ist niedriger als zulässig.
	Die Hub-Zentrale ist direkt mit der Überwachungszentrale des Sicherheitsdiensts verbunden. Das Symbol wird nicht angezeigt, wenn die direkte Aufschaltung nicht verfügbar oder nicht konfiguriert ist. Mehr erfahren
	Die Hub-Zentrale ist nicht direkt mit der Überwachungszentrale des Sicherheitsdiensts verbunden. Das Symbol wird nicht angezeigt, wenn die direkte Aufschaltung nicht verfügbar oder nicht konfiguriert ist. Mehr erfahren

Zustände

Der Hub-Status in der Ajax App zu finden:

1. Gehen Sie zur Registerkarte Geräte .
2. Wählen Sie Hub BP Jeweller aus der Liste aus.

Parameter	Bedeutung
Störung	Auf die Schaltfläche klicken, um die Liste der Störungen der Hub-Zentrale zu öffnen. Das Feld erscheint nur, wenn eine Störung erkannt wurde.
Mobilfunk-Signalstärke	Die Signalstärke des Mobilfunknetzes der aktiven SIM. Installieren Sie den Hub an Orten, an denen die Signalstärke des Mobilfunknetzes 2–3 Balken erreicht. Wenn die Hub-Zentrale an einem Ort mit schwacher oder instabiler Signalstärke installiert wird, kann sie keine Anrufe tätigen oder Ereignis- oder Alarm-SMS versenden. Erwägen Sie die Verwendung von ExternalAntenna.
Externe Antenne für Mobilfunk	Status des Anschlusses für eine externe Antenne: Verbunden – die Antenne ist an den Mobilfunkanschluss angeschlossen. Nicht verbunden – die Antenne ist nicht an den Mobilfunkanschluss angeschlossen. Beschädigt – die Antenne ist beschädigt. Die Erkennung eines Kabelbruchs der externen Antenne ist nur möglich, wenn das Gehäuse der Hub-Zentrale korrekt geschlossen ist.
Externe Antenne für Jeweller	Status des Anschlusses für eine externe Antenne: Verbunden – die Antenne ist an den Jeweller-Port angeschlossen. Nicht verbunden – die Antenne ist nicht an den Jeweller-Port angeschlossen. Beschädigt – die Antenne ist beschädigt. Die Erkennung eines Kabelbruchs der externen Antenne ist nur möglich, wenn das Gehäuse der Hub-Zentrale korrekt geschlossen ist.
Externe Antenne für Wings	Status des Anschlusses für eine externe Antenne: Verbunden – die Antenne ist an den Wings-Port angeschlossen. Nicht verbunden – die Antenne ist nicht an den Wings-Port angeschlossen. Beschädigt – die Antenne ist beschädigt. Die Erkennung eines Kabelbruchs der externen Antenne ist nur möglich, wenn das Gehäuse der Hub-Zentrale korrekt geschlossen ist.
Verbindung	Der Verbindungsstatus zwischen der Hub-Zentrale und der Ajax Cloud: Online – die Hub-Zentrale ist mit der Ajax Cloud verbunden. Offline – die Hub-Zentrale ist nicht mit der Ajax Cloud verbunden. Überprüfen Sie die Internetverbindung der Hub-Zentrale. Wenn die Hub-Zentrale nicht mit dem Server verbunden ist, werden die Symbole für die Hub-Zentrale und alle angeschlossenen Geräte in der Geräteliste halbtransparent angezeigt.
Externe Stromquelle	Status des Anschlusses der externen Stromquelle: Verbunden – die Hub-Zentrale ist an eine externe Stromquelle angeschlossen. Getrennt – es gibt keine externe Stromquelle. Überprüfen Sie, ob Hub BP Jeweller an eine externe Stromquelle angeschlossen ist. Wenn die Spannung nicht ausreicht, meldet die Hub-Zentrale Niederspannung.
Interne Batterie	Bei einem Ladezustand von 20 % oder weniger meldet die Hub-Zentrale einen niedrigen Batterieladezustand. Wenn die Batterie nicht an die Hub-Zentrale angeschlossen ist, wird der Status Batterie nicht installiert angezeigt. Mehr erfahren
Gehäusedeckel	Der Status der Sabotagekontakte, die auf die Demontage oder das Öffnen des Hub-Gehäuses reagieren: Geschlossen – das Gehäuse der Hub-Zentrale ist geschlossen. Normalzustand des Hub-Gehäuses. Offen – das Hub-Gehäuse ist geöffnet oder die Integrität des Gehäuses ist anderweitig beeinträchtigt. Zustand des Hubgehäuses überprüfen. Die Hub-Zentrale erkennt das Öffnen des Gehäuses, wenn beide Sabotagekontakte betätigt sind. Bei geöffnetem Gehäusedeckel kann ein Kabelbruch der Außenantenne nicht erkannt werden. Mehr erfahren
Mobile Daten	Der Verbindungsstatus der Hub-Zentrale mit dem Mobilfunknetz: Verbunden – die Hub-Zentrale ist über das Mobilfunknetz mit der Ajax Cloud verbunden. Nicht verbunden – die Hub-Zentrale ist nicht über das Mobilfunknetz mit der Ajax Cloud verbunden. Überprüfen Sie, ob der Hub BP Jeweller über das Mobilfunknetz mit dem Internet verbunden ist. Wenn die Signalstärke des Mobilfunknetzes 1–3 Balken erreicht und die Hub-Zentrale über genügend Guthaben und/oder Bonus-SMS/Anrufe verfügt, kann sie anrufen und SMS versenden, auch wenn dieses Feld den Status Nicht verbunden anzeigt.
Aktiv	Zeigt die aktive SIM-Karte an: SIM 1 – die Hub-Zentrale arbeitet mit der SIM-Karte im ersten Steckplatz. SIM 2 – die Hub-Zentrale arbeitet mit der SIM-Karte im zweiten Steckplatz.
SIM 1	Die Nummer der im ersten Steckplatz installierten SIM-Karte. Klicken Sie auf die Nummer, um sie zu kopieren. Wenn die Nummer als „Nummer unbekannt“ angezeigt wird, wurde sie vom Mobilfunkanbieter nicht in den Speicher der SIM-Karte geschrieben.
SIM 2	Die Nummer der im zweiten Steckplatz installierten SIM-Karte. Klicken Sie auf die Nummer, um sie zu kopieren. Wenn die Nummer als „Nummer unbekannt“ angezeigt wird, wurde sie vom Mobilfunkanbieter nicht in den Speicher der SIM-Karte geschrieben.
Mittlerer Rauschpegel (dBm)	Mittleres Rauschen im Funkkanal. Gemessen am Installationsort der Hub-Zentrale. Die ersten beiden Werte geben den Pegel bei der Jeweller-Frequenz an, der dritte den Pegel bei der Wings-Frequenz. Der zulässige Wert ist 80 dBm oder weniger. Beispiel: –95 dBm ist akzeptabel und –70 dBm ist nicht akzeptabel. Was bedeutet Sabotage des Sicherheitssystems
Überwachungszentrale	Der Status der direkten Verbindung der Hub-Zentrale mit der Überwachungszentrale des Sicherheitsdienstes: Verbunden – die Hub-Zentrale ist direkt mit der Leitstelle verbunden. Nicht verbunden – die Hub-Zentrale ist nicht direkt mit der Leitstelle verbunden. Wenn dieses Feld angezeigt wird, verwendet der Sicherheitsdienst eine direkte Verbindung, um Ereignisse und Alarme vom Sicherheitssystem zu empfangen. Mehr erfahren
Modell der Hub-Zentrale	Name des Modells der Hub-Zentrale. Unterschiede zwischen Ajax Hub-Zentralen
Hardware-Version	Hardware-Version von Hub BP Jeweller. Nicht aktualisiert.
Firmware	Firmware-Version von Hub BP Jeweller. Fernaktualisierung. Mehr erfahren
Geräte-ID	Identifizierungscode (die ersten 8 Ziffern der Seriennummer) der Hub-Zentrale. Die ID befindet sich auf der Geräteverpackung und auf der Platine unter dem QR-Code.
IMEI	Eine eindeutige 15-stellige Seriennummer zur Identifizierung des Modems der Hub-Zentrale in einem GSM-Netz. Sie wird nur angezeigt, wenn eine SIM-Karte in der Hub-Zentrale installiert ist.

Auswahl des Installationsortes

Befestigen Sie das Gehäuse von Hub BP Jeweller mit den mitgelieferten Befestigungselementen an einer vertikalen Fläche. Alle für die Befestigung notwendigen Öffnungen sind bereits im Gehäuse vorhanden.

Es ist notwendig, die Hub-Zentrale vertikal zu befestigen, damit der Sabotagekontakt auslöst, wenn jemand versucht, das Gerät zu demontieren. Lesen Sie die Dokumentation des Akkus, bevor Sie ihn installieren: Einige Akkus können nur vertikal (mit den Polen nach oben) eingebaut werden. Eine andere Position kann zu einer schnellen Entladung des Akkus führen.

Es wird empfohlen, einen Installationsort zu wählen, an dem die Hub-Zentrale vor neugierigen Blicken geschützt ist, z. B. in einem Lagerraum. Dadurch wird die Wahrscheinlichkeit von Sabotage oder Störungen verringert. Bitte beachten Sie, dass das Gerät nur für die Installation in Innenräumen vorgesehen ist.

Wählen Sie einen Installationsort, an dem die Hub-Zentrale über zwei SIM-Karten mit dem Internet verbunden werden kann. Die Mobilfunksignalstärke am Installationsort sollte stabil sein und 2–3 Balken erreichen. An Standorten mit schlechtem Signalempfang wird die Installation einer externen Antenne empfohlen. Wir übernehmen keine Garantie für den korrekten Betrieb des Geräts bei einer geringen Signalstärke des Mobilfunknetzes.

Berücksichtigen Sie bei der Wahl des Standorts den Abstand zwischen der Hub-Zentrale und den drahtlosen Geräten sowie das Vorhandensein von Hindernissen, die die Übertragung des Funksignals stören könnten. Solche Hindernisse können Wände, erhöhte Böden oder große Gegenstände im Raum sein. Verwenden Sie bei Bedarf eine externe Antenne.

Für eine grobe Berechnung der Signalstärke am Standort der drahtlosen Geräte können Sie unseren Funkreichweitenrechner verwenden.

Führen Sie die Signalstärketests für Jeweller und Wings durch. Am gewählten Installationsort muss mit allen angeschlossenen Geräten eine stabile Signalstärke von 2–3 Balken vorhanden sein. Bei einer Signalstärke von 1 oder 0 Balken kann ein stabiler Betrieb des Sicherheitssystems nicht gewährleistet werden.

Wenn das System über Geräte mit einer Signalstärke von 1 oder 0 Balken verfügt, sollte die Verwendung einer ExternalAntenna oder die Verlegung der Hub-Zentrale oder des Geräts an einen anderen Ort in Betracht gezogen werden. Wenn dies nicht möglich ist oder wenn das Gerät nach dem Standortwechsel immer noch eine geringe oder instabile Signalstärke aufweist, müssen Funk-Repeater verwendet werden.

Hub-Zentrale installieren

Bei der Installation und dem Betrieb des Ajax Sicherheitssystems sind die Vorschriften und Anforderungen der gesetzlichen Bestimmungen zur elektrischen Sicherheit einzuhalten. Demontieren Sie das Gerät nicht unter Spannung und betreiben Sie es nicht mit beschädigtem Netzkabel.

Vergewissern Sie sich vor der Installation des Geräts, dass Sie den optimalen Standort gewählt haben und dass dieser den Anforderungen dieser Anleitung entspricht.

Um Hub BP Jeweller zu installieren:

1. Bereiten Sie die Kabelausgänge vor, indem Sie die perforierten Teile des Hub BP Jeweller Gehäuses vorsichtig herausbrechen.



2. Befestigen Sie das Gehäuse mit den mitgelieferten Schrauben an allen Befestigungspunkten an der vertikalen Fläche am gewählten Montageort. Eine der Schrauben befindet sich im perforierten Teil über dem Sabotagekontakt und wird benötigt, um den Sabotagekontakt auszulösen, falls versucht wird, das Gehäuse der Hub-Zentrale von der Oberfläche zu entfernen.

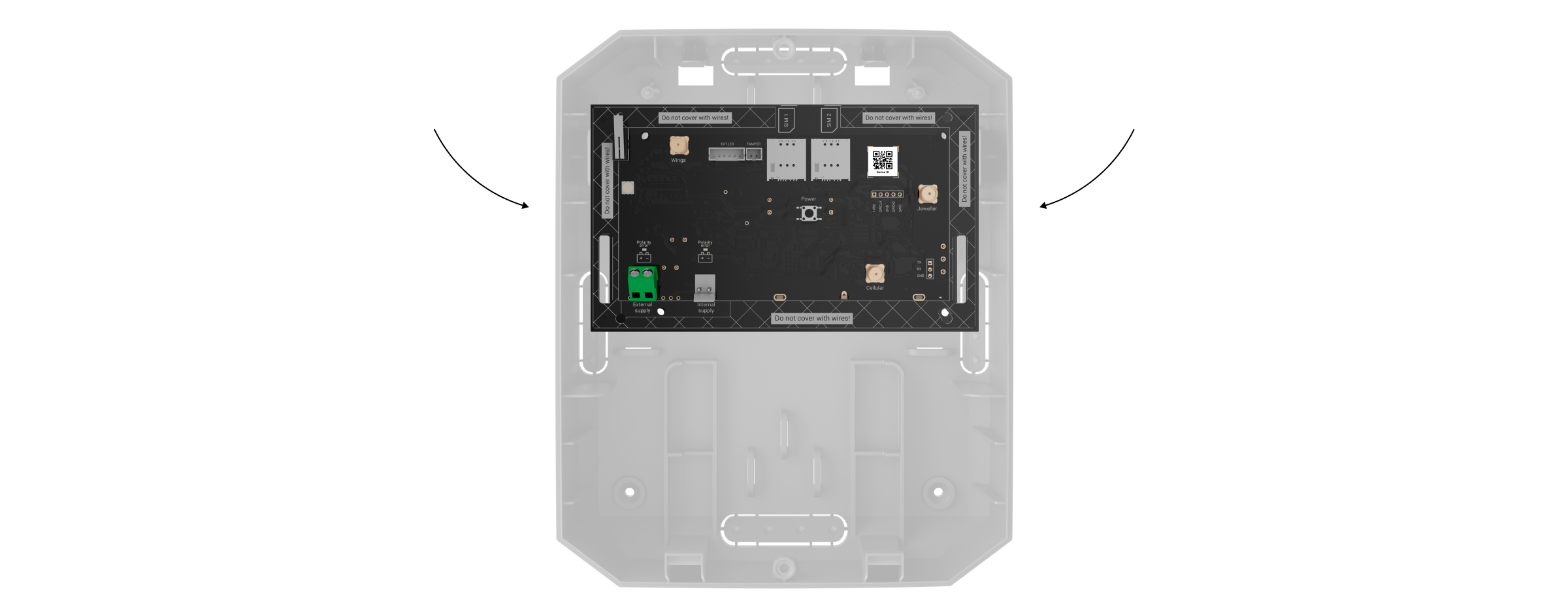

3. Platzieren Sie die Hub BP Jeweller Platine im Gehäuse auf den Halterungen.



4. Schließen Sie eine externe Stromquelle mit 6–12 V⎓ an.
5. Schließen Sie eine interne 12 V⎓-Batterie an. Schließen Sie keine Netzteile von Drittanbietern an, da dies zum Ausfall der Hub-Zentrale führen kann.


   Verwenden Sie eine 12 V⎓ Batterie. Die maximale Größe der Batterie, die in das Gehäuse eingebaut werden kann, beträgt 151 × 65 × 94 mm bei einem Gewicht von 5 kg. Für diese Batteriegröße sind spezielle Halterungen im Gehäuse vorgesehen.

6. Schließen Sie ggf. die ExternalAntenna an den entsprechenden Kommunikationsanschluss an.


   Lesen Sie vor der Installation unbedingt die Bedienungsanleitung der Antenne.

7. Schalten Sie die Hub-Zentrale ein.
8. Setzen Sie den Deckel auf das Hub-Gehäuse auf und befestigen Sie ihn mit den mitgelieferten Schrauben.
9. Überprüfen Sie den Status des Hub-Gehäuses in der App. Wenn die Anwendung einen Sabotagealarm anzeigt, überprüfen Sie, ob das Hub-Gehäuse fest geschlossen ist.

Installieren Sie die Hub-Zentrale nicht

1. Im Außenbereich. Dies könnte zu Fehlfunktionen der Hub-Zentrale führen.
2. In der Nähe von Metallgegenständen und Spiegeln. Diese können das Funksignal dämpfen oder abschirmen. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und den drahtlosen Ajax Geräten unterbrochen wird. Wenn es notwendig ist, in einer solchen Situation zu installieren, verwenden Sie eine ExternalAntenna, um die Hindernisse für das Signal zu überwinden.
3. An Orten mit starken Funkstörungen. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und drahtlosen Ajax Geräten unterbrochen wird oder dass bei Sabotage des Sicherheitssystems falsche Meldungen angezeigt werden. Verwenden Sie gegebenenfalls ExternalAntenna, um den Empfangsort zu verschieben.
4. Weniger als 1 Meter vom Router und den Netzkabeln entfernt. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und den drahtlosen Geräten unterbrochen wird.
5. Weniger als 1 Meter von drahtlosen Jeweller-Geräten entfernt. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und diesen Geräten unterbrochen wird.
6. An Orten, an denen die Hub-Zentrale eine Signalstärke von 1 oder 0 Balken mit angeschlossenen Geräten hat. Dies kann dazu führen, dass die Verbindung zwischen der Hub-Zentrale und diesen Geräten unterbrochen wird. Verwenden Sie bei Bedarf eine ExternalAntenna.
7. In Räumen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dies könnte zu Fehlfunktionen der Hub-Zentrale führen.
8. An Orten ohne Mobilfunksignal oder mit einer Signalstärke von 1 Balken. Wir übernehmen keine Garantie für den korrekten Betrieb des Geräts bei einer geringen Signalstärke des Mobilfunknetzes. Verwenden Sie bei Bedarf eine ExternalAntenna.

Einstellungen der Hub-Zentrale

Die Einstellungen können in der Ajax App geändert werden:

1. Wählen Sie den gewünschten Space aus, wenn Sie mehrere haben oder die PRO App verwenden.
2. Gehen Sie zur Registerkarte Geräte .
3. Wählen Sie Hub BP Jeweller aus der Liste aus.
4. Rufen Sie die Einstellungen auf, indem Sie auf das Zahnradsymbol in der oberen rechten Ecke klicken.
5. Nehmen Sie die gewünschten Einstellungen vor.
6. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Mobilfunk

Verbindungen konfigurieren und Konten überprüfen.

Einstellungen GSM/GPRS

• Mobile Daten – kann nicht deaktiviert werden.
• Roaming – wenn aktiviert, kann die in der Hub-Zentrale installierte SIM-Karte Roaming nutzen.
• Fehler der Netzwerkregistrierung ignorieren – wenn aktiviert, ignoriert die Hub-Zentrale Fehler bei Verbindungsversuchen über eine SIM-Karte. Aktivieren Sie diese Option, wenn die SIM-Karte keine Verbindung zum Netzwerk herstellen kann.
• Kommunikationsprüfung beim Netzwerkbetreiber deaktivieren – wenn aktiviert, ignoriert die Hub-Zentrale Kommunikationsfehler des Mobilfunkbetreibers. Aktivieren Sie diese Option, wenn die SIM-Karte keine Verbindung zum Netzwerk herstellen kann.

SIM-Karten

• SIM 1 und SIM 2 – zeigt die Anzahl der installierten SIM-Karten an. Klicken Sie auf das Feld, um zu den Einstellungen der SIM-Karte zu gelangen.

SIM-Karten-Einstellungen

• APN, Benutzername und Passwort – Einstellungen für die Internetverbindung über eine SIM-Karte. Um die Einstellungen Ihres Mobilfunkanbieters zu erfahren, wenden Sie sich an den Kundendienst Ihres Providers.
• Automatische APN-Auswahl – wenn diese Option aktiviert ist, wird der Zugangspunkt automatisch anhand der installierten SIM-Karte ermittelt.

Mehr erfahren

Mobildatennutzung

• Eingehend – die Menge der von der Hub-Zentrale empfangenen Daten. Anzeige in KB oder MB.
• Ausgehend – die Menge der von der Hub-Zentrale gesendeten Daten. Anzeige in KB oder MB.

Beachten Sie, dass die Daten von der Hub-Zentrale berechnet werden und von den Statistiken Ihres Providers abweichen können.

Statistiken zurücksetzen – setzt die Statistiken des ein- und ausgehenden Datenverkehrs zurück.

Guthaben abfragen

Geben Sie den USSD-Code für die Guthabenabfrage ein (den Sie von Ihrem Mobilfunkanbieter erhalten) und tippen Sie auf Guthaben abfragen.

Mehr erfahren

Datenübertragungsmethode

Es ist möglich, die bevorzugte Antenne für die Übertragung von Mobilfunkdaten zu wählen:

• Automatische Antennenumschaltung – die Hub-Zentrale priorisiert die externe Antenne, wenn diese verfügbar ist (angeschlossen und nicht beschädigt).
• Extern – die Hub-Zentrale schaltet nicht auf eine interne Antenne um, sondern versucht, mit einer externen Antenne zu arbeiten.
• Eingebaut – die Hub-Zentrale verwendet eine interne Antenne.

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Zugangscodes für Bedienteile

Einrichtung von Codes für Personen, die nicht im System registriert sind.

Dies ist z. B. nützlich, um einer Reinigungsfirma Zugang zur Sicherheitssteuerung zu geben. Wenn Sie den Zugangscode kennen, brauchen Sie ihn nur über das Ajax Bedienteil einzugeben, um das System scharf oder unscharf zu schalten.

So richten Sie einen Zugangscode für eine nicht im System registrierte Person ein:

1. Klicken Sie auf Hinzufügen.
2. Geben Sie den Benutzernamen und den Zugangscode ein.
3. Klicken Sie auf Hinzufügen.

Um einen Bedrohungscode, einen Zugangscode, Einstellungen für den Gruppenzugriff, den Nachtmodus, die Code-ID zu ändern, den Code vorübergehend zu deaktivieren oder zu löschen, wählen Sie den Code aus der Liste aus und nehmen Sie die Änderungen vor.

Die erstellten Zugangscodes sind für alle an die Hub-Zentrale angeschlossenen Bedienteile gültig. Hub BP Jeweller unterstützt bis zu 50 Zugangscodes.

Sicherheitssystem mit Zugangscodes und KeyPad Jeweller steuern

Jeweller

Konfigurieren des Ping-Intervalls zwischen der Hub-Zentrale und den Meldern. Die Einstellungen legen fest, wie häufig die Hub-Zentrale mit den Geräten kommuniziert und wie schnell ein Verbindungsverlust erkannt wird.

Mehr erfahren

• Melder-Ping-Intervall, s – bestimmt die Häufigkeit, mit der die Hub-Zentrale die angeschlossenen Geräte abfragt. Ein kürzeres Intervall (in Sekunden) bedeutet eine schnellere Übertragung von Ereignissen zwischen der Hub-Zentrale und den angeschlossenen Geräten (standardmäßig 36 Sekunden).
• Anzahl verpasster Pings zur Feststellung eines Verbindungsfehlers – ein Zähler für nicht zugestellte Pakete (standardmäßig 8 Pakete).

Die Zeit bis zur Auslösung des Alarms aufgrund eines Kommunikationsausfalls zwischen der Hub-Zentrale und dem Gerät wird nach folgender Formel berechnet:

Melder-Ping-Intervall × Anzahl verpasster Pings zur Feststellung eines Verbindungsfehlers

Es ist zu beachten, dass eine Verkürzung des Abfrageintervalls die Lebensdauer der mitgelieferten Batterien verringert.

Beachten Sie, dass das Ping-Intervall die maximale Anzahl der angeschlossenen Geräte begrenzt:

Melder-Ping-Intervall	Verbindungslimit
12 Sekunden	39 Geräte
24 Sekunden	79 Geräte
36 und mehr Sekunden	100 Geräte

Unabhängig von den Einstellungen können bis zu 10 Sirenen oder Bedienteile mit eingebautem Summer und 5 Funk-Repeater an die Hub-Zentrale angeschlossen werden.

Erkennung von Funkstörungen

• Erweiterte Erkennung von Funkstörungen
• Funkstörungen als Alarm melden


Datenübertragungsmethode

Es ist möglich, die bevorzugte Antenne für die Jeweller- und Wings-Kanäle auszuwählen:

• Automatische Antennenumschaltung – die Hub-Zentrale priorisiert die externe Antenne, wenn diese verfügbar ist (angeschlossen und nicht beschädigt).
• Extern – die Hub-Zentrale schaltet nicht auf eine interne Antenne um, sondern versucht, mit einer externen Antenne zu arbeiten.
• Eingebaut – die Hub-Zentrale verwendet eine interne Antenne.

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Service

Kategorie der Serviceeinstellungen der Hub-Zentrale. Diese sind in 2 Gruppen unterteilt: Allgemeine Einstellungen und Erweiterte Einstellungen.

Allgemeine Einstellungen

LED-Helligkeit

Einstellung der Helligkeit des LED-Logos der Hub-Zentrale. Einstellung im Bereich von 1 bis 10. Der Standardwert ist 10.

Firmware-Update

Dieses Menü enthält die Einstellungen für die Aktualisierung der Firmware der Hub-Zentrale.

• Automatische Software-Aktualisierung ermöglicht die automatische Aktualisierung von OS Malevich (standardmäßig aktiviert):
  • Falls aktiviert, wird die Firmware automatisch aktualisiert, sobald eine neue Version verfügbar ist. Das System sollte deaktiviert und die Hub-Zentrale mit dem Stromnetz verbunden sein.
  • Wenn deaktiviert, wird die Firmware nicht automatisch aktualisiert. Wenn eine neue Firmware-Version verfügbar ist, bietet die App an, OS Malevich zu aktualisieren.
• Die Funktion Auf neue Version prüfen ermöglicht die manuelle Prüfung und Installation von Firmware-Updates, wenn diese verfügbar oder der Hub-Zentrale zugewiesen sind. Diese Option ist nur verfügbar, wenn die Funktion Automatische Software-Aktualisierung aktiviert ist.

Wie wird OS Malevich aktualisiert

Systembericht

Berichte sind Dateien, die Informationen über den Systembetrieb enthalten. Sie können bei Fehlern oder Ausfällen helfen, das Problem zu lösen.

Mit dieser Einstellung können Sie den Übertragungskanal für die Hub-Zentralen-Berichte auswählen oder deren Aufzeichnung deaktivieren:

• Aus
• Mobilfunk


Die Protokollierung ist standardmäßig deaktiviert, da sie den Datenverbrauch im Netzwerk erhöht und die Akkulaufzeit verkürzt. Bei Systemfehlern wählen Sie die Option Mobilfunk, um Protokolle über Mobilfunknetze zu senden.

So melden Sie ein Problem in der Ajax App auf iOS-Geräten

So melden Sie ein Problem in der Ajax App auf Android-Geräten

Anzahl der Ereignisse “Während der Hub offline war”

Ereignisse, die während eines Kommunikationsausfalls mit dem Server auftreten, werden im Puffer der Hub-Zentrale gespeichert und nach Wiederherstellung der Verbindung an die Ajax Apps weitergeleitet.

Mit dieser Einstellung können Sie die Anzahl der letzten Ereignisse festlegen, die der Hub nach Wiederherstellung der Verbindung an die Ajax Apps sendet.

Sie können zwischen 100 (Standardwert) und 1000 Ereignissen in Schritten von 50 Ereignissen wählen.

Mehr erfahren

Erweiterte Einstellungen

Die Liste der erweiterten Einstellungen der Hub-Zentrale hängt von der Art der App ab: Standard oder PRO.

Ajax Security System	Ajax PRO
Serververbindung Töne und Warnungen Brandmelder-Einstellungen Systemintegritätsprüfung	PD 6662-Einstellungsassistent Serververbindung Töne und Warnungen Batterie-Einstellungen Brandmelder-Einstellungen Systemintegritätsprüfung Alarmverifzierung Wiederherstellung nach Alarm Vorgang zur Scharf-/Unscharfschaltung Automatische Gerätedeaktivierung LED-Anzeige

PD 6662-Einstellungsassistent

Hier finden Sie eine Schritt-für-Schritt-Anleitung, wie Sie Ihr System so konfigurieren können, dass es dem britischen Sicherheitsstandard PD 6662:2017 entspricht.

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Mehr erfahren

Serververbindung

Das Menü enthält Einstellungen für die Kommunikation zwischen der Hub-Zentrale und Ajax Cloud:

• Verzögerung von Serververbindungsfehler-Alarmen (Sek.). Hierbei handelt es sich um eine Verzögerung, um das Risiko eines Fehlalarms im Zusammenhang mit dem Abbruch der Verbindung zum Ajax Cloud Server zu verringern. Sie wird nach 3 erfolglosen Pings zwischen der Hub-Zentrale und dem Server aktiviert. Die Verzögerung wird im Bereich von 30 bis 600 Sek. eingestellt. Der empfohlene Standardwert ist 300 Sek.
• Abfrageintervall zwischen Hub-Zentrale und Server (Sek.). Häufigkeit des Sendens von Pings von der Hub-Zentrale an den Ajax Cloud Server. Sie wird im Bereich von 10 bis 300 Sek. eingestellt. Der empfohlene Standardwert ist 60 Sek.

Die Zeit für die Generierung einer Nachricht über den Verlust der Kommunikation zwischen der Hub-Zentrale und dem Ajax Cloud Server wird anhand der folgenden Formel berechnet:

(Ping-Intervall × 3) + Zeitfilter

Mit den Standardeinstellungen meldet Ajax Cloud den Verlust der Verbindung zur Hub-Zentrale in 8 Minuten:

(60 s × 3) + 300 s = 8 min

• Serververbindungsverlust-Ereignisse ohne Alarm erhalten. Ajax Apps können den Verlust der Kommunikation zwischen der Hub-Zentrale und dem Server auf zwei Arten melden: mit einem Standard-Push-Benachrichtigungssignal oder mit einem Sirenenton (standardmäßig aktiviert). Wenn diese Option aktiviert ist, erfolgt die Benachrichtigung mit einem Standard-Signal der Push-Benachrichtigung.
• Über Verbindungsverlust über Kanäle Benachrichtigen. Das System kann sowohl Benutzer als auch Sicherheitsdienste über einen Verbindungsverlust benachrichtigen, auch über einen der Kommunikationskanäle.

In diesem Menü kann festgelegt werden, für welche Kanäle und mit welcher Verzögerung ein Verbindungsverlust vom System gemeldet werden soll:

• Mobilfunk
• Verzögerung von Verbindungsverlust-Benachrichtigungen (Min.) – Zeit der Verzögerung vor dem Senden der Benachrichtigung über den Verlust der Verbindung über einen der Kommunikationskanäle. Einstellbar zwischen 3 und 30 Minuten.

Die Zeit für das Senden einer Benachrichtigung über den Verlust der Verbindung über einen der Kommunikationskanäle wird nach folgender Formel berechnet:

(Abfrageintervall × 4) + Zeitfilter + Verzögerung von Verbindungsverlust-Benachrichtigungen

Töne und Warnungen

Das Menü enthält Parameter zur Aktivierung der Sirene.

Alarmierung durch Sirene

• Wenn ein Gehäuse geöffnet wird (Hub-Zentrale oder Melder). Wenn aktiviert, aktiviert die Hub-Zentrale die angeschlossenen Sirenen, wenn der Deckel der Zentrale, des Melders oder eines anderen Ajax Gerätes geöffnet wird.
• Bei betätigter Paniktaste in der App. Wenn aktiviert, aktiviert die Hub-Zentrale die angeschlossenen Sirenen, wenn die Paniktaste in der Ajax App gedrückt wird.
• Alarmsignal bei jedem Auslösen der Melder neu starten.

Signalton über das Bedienteil

• Wenn ein beliebiges Gerät entladen ist.
• Wenn ein beliebiges Gerät offline ist.


Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Batterie-Einstellungen

Das Menü enthält die Einstellungen für die Stromquellen der Hub-Zentrale.

• Typ der internen Batterie. Mit dieser Option kann der richtige Batterietyp ausgewählt werden, damit der Hub die richtige Spannung einstellen kann.
  • Nicht wiederaufladbare Lithiumbatterie von Ajax.
  • Wiederaufladbare Blei-Säure-Batterie.
  • Anderer Batterietyp. Mit dieser Option können benutzerdefinierte Spannungspegel eingestellt werden.
• Niedriger Spannungspegel der internen Batterie. Bei diesem Spannungsniveau warnt der Hub, wenn die interne Batterie schwach ist. Diese Option ist verfügbar, wenn unter Typ der internen Batterie die Option Anderer Batterietyp ausgewählt wurde.
• Abschaltspannung für die interne Batterie. Wenn der Hub mit einer internen Batterie betrieben wird, schaltet er sich bei dieser Spannung automatisch ab. Diese Option ist verfügbar, wenn unter Typ der internen Batterie die Option Anderer Batterietyp ausgewählt wurde.


  Wenn der Hub nur von einer internen Batterie gespeist wird, muss die Abschaltspannung für die interne Batterie auf einen Wert eingestellt werden, der nicht höher ist als die aktuelle Batteriespannung.

• Niedriger Spannungspegel der externen Batterie. Bei diesem Spannungsniveau warnt der Hub vor einer Entladung der externen Stromquelle.
• Interne Batterie. Ermöglicht die Auswahl, ob die interne Batterie von der externen Stromquelle geladen werden soll.
• Ladegeschwindigkeit der internen Batterie. Ermöglicht die Auswahl der geeigneten Ladegeschwindigkeit in Abhängigkeit von der Art der externen Stromquelle. Diese Option ist verfügbar, wenn unter Typ der internen Batterie die Option Wiederaufladbare Blei-Säure-Batterie ausgewählt wurde.
• Energiesparmodus. Ermöglicht die Aktivierung des Batteriesparmodus für die ausgewählte Stromquelle.
  • Energiesparmodus bei Betrieb mit externer Batterie.
  • Energiesparmodus bei Betrieb mit interner Batterie.

    Wenn eine oder beide Optionen aktiviert sind, können sie konfiguriert werden:

  • Aktivitätszeitraum. Dies ist die Zeit, in der die Hub-Zentrale und die angeschlossenen Geräte aktiv sind, um Ereignisse an Benutzer und NSL zu senden.
  • Server-Abfrageintervall. Dies ist die Zeit, in der die Hub-Zentrale mit dem Server kommuniziert, um seine Verfügbarkeit zu bestätigen.

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Brandmelder-Einstellungen

Einstellungsmenü für Ajax Brandmelder. Ermöglicht das Konfigurieren des Alarms vernetzter Brandmelder.

Diese Funktion wird von den europäischen Brandnormen empfohlen, die im Brandfall eine Warnsignalstärke von mindestens 85 dB in 3 m Entfernung (ausgehend von der Alarmsignalquelle) vorschreiben. Eine solche Lautstärke weckt selbst Tiefschläfer im Brandfall auf. Mit der Ajax App, Button oder KeyPad können ausgelöste Brandmelder schnell stumm geschaltet werden.

Mehr erfahren

Systemintegritätsprüfung

Die Systemintegritätsprüfung ist eine Funktion, die den Status aller Sicherheitsmelder und -einrichtungen vor der Scharfschaltung überprüft. Die Prüfung ist standardmäßig deaktiviert.

Mehr erfahren

Alarmverifzierung

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Die Alarmbestätigung ist ein spezielles Ereignis, das die Leitstelle an das CMS und die Systemnutzer sendet, wenn mehrere bestimmte Geräte innerhalb eines bestimmten Zeitraums ausgelöst wurden. Indem nur auf bestätigte Alarme reagiert wird, können Sicherheitsdienste und Polizei die Anzahl der Besuche aufgrund von Fehlalarmen reduzieren.

Mehr erfahren

Wiederherstellung nach Alarm

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Mit dieser Funktion kann das System nicht scharf geschaltet werden, wenn zuvor ein Alarm registriert wurde. Um das System scharf zu schalten, muss es von einem autorisierten Benutzer oder einem PRO-Benutzer zurückgesetzt werden. Die Arten von Alarmen, die eine Systemwiederherstellung erfordern, werden bei der Konfiguration der Funktion festgelegt.

Diese Funktion verhindert, dass der Benutzer das System mit Meldern scharf schaltet, die Fehlalarme erzeugen.

Mehr erfahren

Vorgang zur Scharf-/Unscharfschaltung

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Die erste Option Einhaltung von Normen ermöglicht die Auswahl einer bestimmten Norm, um das Sicherheitssystem entsprechend den bestehenden Anforderungen zu konfigurieren. Nach Auswahl der gewünschten Norm werden im unteren Menü die entsprechenden Scharf-/Unscharfschaltparameter angezeigt. Zur Auswahl stehen die folgenden Normen:

• EN 50131 – Europäische Norm für Einbruch- und Überfallmeldeanlagen, die auch das Konzept der Sicherheitsgrade bzw. Grades beschreibt.
• PD 6662 – Britische Norm für Einbruch- und Überfallmeldeanlagen, die darauf abzielt, die Anzahl unbestätigter Alarme zu reduzieren und es der Polizei zu ermöglichen, nur auf echte Bedrohungen zu reagieren.
• VdS – Deutsche Norm für Einbruch- und Überfallmeldeanlagen, die das Scharf-/Unscharfschalten regelt.
• ANSI/SIA CP-01-2019 – Amerikanische Norm für Alarmanlagen, die Funktionen und Anforderungen zur Reduzierung von durch Benutzer oder Geräte verursachten Fehlalarmen regelt.

EN 50131

Sobald die EN 50131 aktiviert ist, können Sie in den Scharfschalteinstellungen die Funktionen Zweistufige Scharfschaltung, Neustart des Ausgangstimers und Ausgangsfehler parametrieren sowie in den Unscharfschalteinstellungen die Alarmübermittlungs-Verzögerung einstellen.

Konfiguration eines Ajax-Systems gemäß den EN-Anforderungen

PD 6662

Sobald PD 6662 ausgewählt ist, zeigt das Menü eine Reihe von Einstellungen für die Scharf-/Unscharfschaltung an, mit denen das System entsprechend den Anforderungen der Norm konfiguriert werden kann.

Erfahren Sie mehr über die Norm PD 6662

Nutzen Sie die entsprechende Schritt-für-Schritt-Anleitung in der Ajax PRO App für eine schnelle Systemkonfiguration gemäß PD 6662. Gehen Sie zu Hub-Zentrale → Einstellungen → Service → PD 6662-Einstellungsassistent und folgen Sie den Anweisungen der App.

VdS

Wenn VdS ausgewählt ist, arbeiten alle Geräte im System ohne Ausgangsverzögerung, aber die Eingangsverzögerungen funktionieren weiterhin.

Das System prüft automatisch, ob alle Türen und Schlösser verriegelt sind. Beim Scharfschalten des Systems wird die Tür mit dem Sperrelement verriegelt. Zusätzlich prüft das System, ob die Tür blockiert ist, um sicherzustellen, dass das System nach dem Prinzip der Zwangsläufigkeit scharf geschaltet ist.

Das System kann nicht scharf geschaltet werden, wenn eine Störung vorliegt. Wenn eine Störung auftritt oder die Tür nicht verriegelt ist, meldet das System, dass die Scharfschaltung fehlgeschlagen ist.

Mehr erfahren

ANSI/SIA CP-01-2019

Ein Ajax System, das von der Hub-Zentrale mit OS Malevich 2.19 oder höher gesteuert wird, kann gemäß den Anforderungen von ANSI/SIA CP-01-2019 konfiguriert werden.

Nur Hub 2 (4G) Jeweller und Hub 2 Plus Jeweller sind nach ANSI/SIA CP-01-2019 zertifiziert.

Sobald ANSI/SIA CP-01-2019 ausgewählt ist, können Sie die Funktionen Neustart des Ausgangstimers und Unverlassene Räumlichkeiten für die Scharfschaltung konfigurieren. Bei den Einstellungen für die Unscharfschaltung können Sie die Geräte auswählen, die die Alarmaufhebung oder den Alarmabbruch signalisieren sollen, und den Zeitraum für Alarmabbruch festlegen.

Darüber hinaus erfordert diese Norm die Aktivierung einer Reihe von Systemfunktionen, wie z. B. Ein-/Ausgangsverzögerungen, Verifizierungszone*, automatische Gerätedeaktivierung und Systemtest. Diese Funktionen werden in den Einstellungen der Hub-Zentrale und bestimmter Geräte konfiguriert.

Konfiguration des Systems gemäß ANSI/SIA CP-01-2019

* Die Funktion Verifizierungszone wird in den nächsten Updates von OS Malevich verfügbar sein.

Automatische Gerätedeaktivierung

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

Das Ajax System kann Alarme oder andere Ereignisse von Geräten ignorieren, ohne sie aus dem System zu entfernen. Bei bestimmten Einstellungen werden Benachrichtigungen über bestimmte Geräteereignisse nicht an die NSL und die Systembenutzer gesendet.

Mehr erfahren

Es ist auch möglich, ein bestimmtes Gerät manuell zu deaktivieren. Weitere Informationen zur manuellen Deaktivierung von Geräten finden Sie hier.

LED-Anzeige

Diese Einstellung ist nur in Ajax PRO Apps verfügbar.

In diesem Menü können die Systemzustände und Ereignisse ausgewählt werden, die durch Blinkcodes der LED der Hub-Zentrale angezeigt werden sollen. Es kann eine von zwei Funktionen gewählt werden:

• Serververbindung – Die LED der Hub-Zentrale zeigt an, ob die Hub-Zentrale mit dem Stromnetz und dem Internet verbunden ist.
• Warnungen und Störungen – Die LED der Hub-Zentrale signalisiert Systemwarnungen und -störungen, Scharf-/Unscharfschaltung und Eingangs-/Ausgangsverzögerungen.

Anzeige nach Alarmauslösung

Auswahl von Ereignissen, die durch Sirenen oder Bedienteile mit eingebauter LED durch regelmäßiges Doppelblinken angezeigt werden, bis das System unscharf geschaltet wird.

• Bestätigter Einbruchs-/Überfallalarm.
• Einzelner Einbruch-/Notfallalarm.
• Deckelöffnung.

Space-Einstellungen

Die Einstellungen können in der Ajax App geändert werden:

1. Wählen Sie den gewünschten Space aus, wenn Sie mehrere haben oder die PRO App verwenden.
2. Öffnen Sie die Registerkarte Fernbedienung.
3. Gehen Sie zu den Einstellungen, indem Sie auf das Zahnradsymbol in der rechten unteren Ecke klicken.
4. Nehmen Sie die gewünschten Einstellungen vor.
5. Klicken Sie auf Zurück, um die neuen Einstellungen zu speichern.

Einstellungen der Hub-Zentrale zurücksetzen

Die Hub-Zentrale auf die Werkseinstellungen zurücksetzen:

1. Schalten Sie die Hub-Zentrale ein, falls sie ausgeschaltet ist.
2. Löschen Sie alle Benutzer und Errichter von der Hub-Zentrale.
3. Halten Sie die Ein/Aus-Taste 30 Sekunden lang gedrückt – die LED-Anzeige an der Hub-Zentrale beginnt rot zu blinken.
4. Löschen Sie die Hub-Zentrale von Ihrem Konto.

Zusätzliche Funktionen

Anbindung von Videoüberwachung

Hub BP Jeweller ist kompatibel mit Ajax-Kameras und NVRs sowie mit Kameras von Drittanbietern, die das RTSP-Protokoll oder die SDK-Integration unterstützen.

Kameras und NVRs, die an Hub BP Jeweller angeschlossen werden können:

Szenarien

Mit Hub BP Jeweller können 32 Szenarien erstellt und die Auswirkungen des menschlichen Faktors auf die Sicherheit minimiert werden. Die Hub-Zentrale kann die Sicherheit des gesamten Objekts oder einer Gruppe nach einem Zeitplan verwalten; die Nebelmaschine aktivieren, wenn ein Eindringling den Raum betritt; den Strom abschalten und die Notbeleuchtung einschalten, wenn ein Feuer ausbricht; das Wasser abstellen, wenn ein Leck auftritt; Beleuchtung, elektrische Schlösser, Rollläden und Garagentore steuern, wenn der Sicherheitsmodus durch einen Tastendruck oder einen Melderalarm geändert wird.

Szenarien helfen, Routinearbeiten zu reduzieren und die Produktivität zu steigern. Ajax Automationsgeräte reagieren auf Veränderungen der Temperatur und der Luftqualität. So kann z. B. die Heizung bei niedrigen Temperaturen eingeschaltet werden und das Versorgungssystem, der Luftbefeuchter und die Klimaanlage können so gesteuert werden, dass ein angenehmes Raumklima aufrechterhalten wird.

Fotoverifizierung

Hub BP Jeweller unterstützt die Funk-Bewegungsmelder MotionCam und MotionCam Outdoor. Wenn die Melder ausgelöst werden, nehmen sie eine Reihe von Bildern auf, die Sie verwenden können, um die Entwicklung der Ereignisse im Objekt im Laufe der Zeit zu bewerten. Dies vermeidet unnötige Einsatzfahrten und schont die Nerven der Kunden.

Der Melder aktiviert die Kamera, wenn er scharf ist und eine Bewegung erkennt. Nur Benutzer mit Zugriff auf das Ereignisprotokoll und autorisiertes Sicherheitspersonal können die Bilder sehen, wenn das Sicherheitssystem mit der Leitstelle verbunden ist.

Wenn die Funktion Foto auf Anfrage aktiviert ist, können die Melder auf Befehl eines Systembenutzers oder eines PRO-Benutzers mit den entsprechenden Berechtigungen ein Foto aufnehmen. Die Aufnahme eines Fotos wird immer in der Ereignisliste der Hub-Zentrale protokolliert.

Die Bilder sind in jeder Phase der Übertragung durch Verschlüsselung geschützt. Sie werden auf dem Ajax Cloud Server gespeichert und nicht verarbeitet oder analysiert.

Wartung

Überprüfen Sie regelmäßig die Funktion von Hub BP Jeweller und der angeschlossenen Geräte. Das optimale Prüfintervall beträgt drei Monate. Entfernen Sie bei Bedarf Staub, Spinnengewebe und andere Verunreinigungen vom Gehäuse. Verwenden Sie ein weiches, trockenes Tuch, das für die Reinigung von Geräten geeignet ist.

Verwenden Sie keine Reinigungsmittel, die Alkohol, Aceton, Benzin oder andere scharfe Lösungsmittel enthalten.

Technischspezifische Angaben

Lieferumfang

1. Hub BP Jeweller.
2. Montagesatz.
3. Schnellstartanleitung.

Garantie

Die Garantie für die Produkte von Limited Liability Company „Ajax Systems Manufacturing“ gilt für zwei Jahre ab Kaufdatum.

Wenn das Gerät nicht ordnungsgemäß funktioniert, wenden Sie sich bitte zunächst an den technischen Support von Ajax. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.

Technischen Support kontaktieren:

• e-mail
• Telegram

Hergestellt von „AS Manufacturing“ LLC
