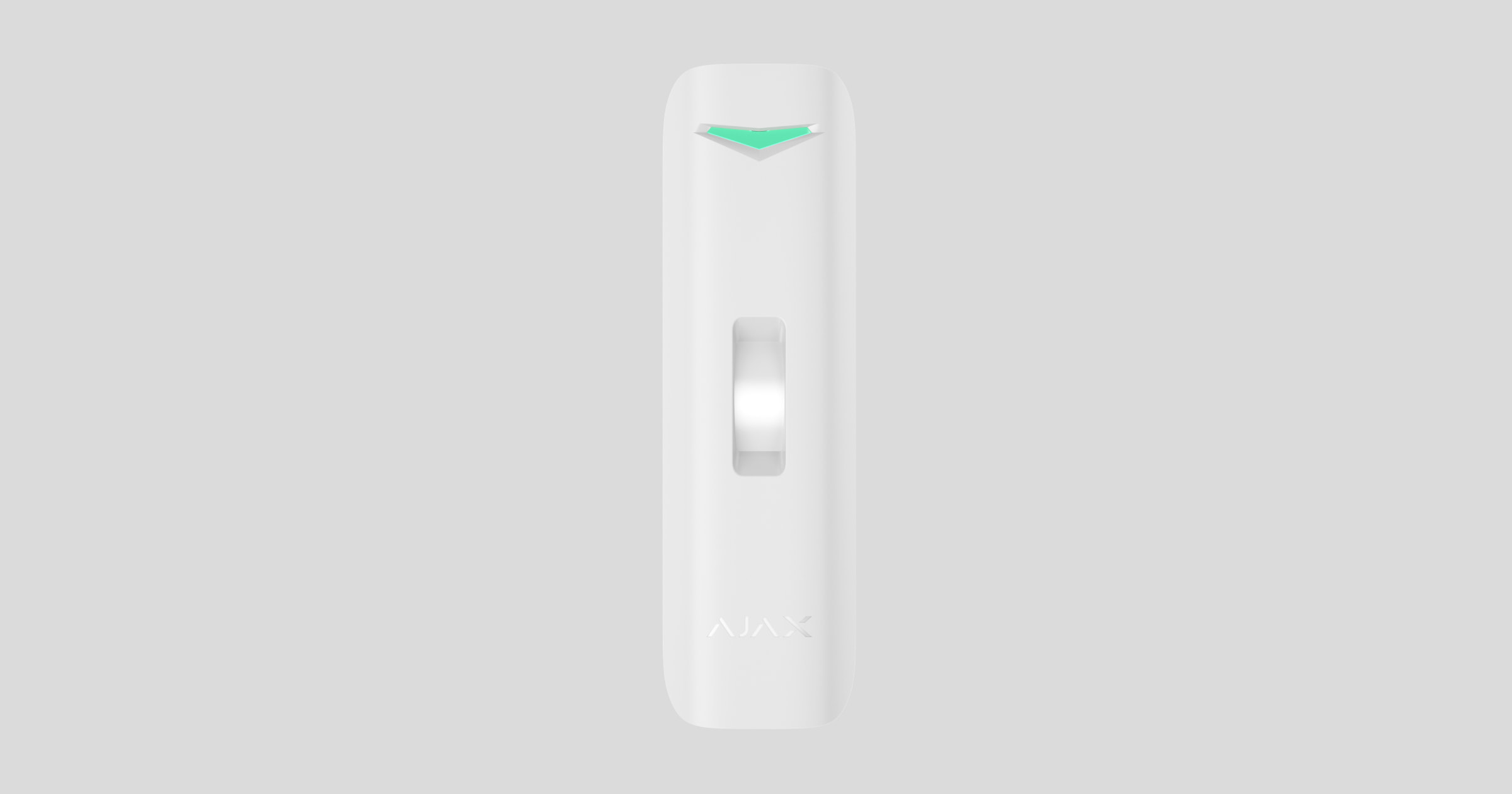

El Curtain Outdoor Mini Jeweller es un detector inalámbrico de movimiento tipo cortina con tecnología de doble detección de movimiento y un sistema antienmascaramiento. El dispositivo está diseñado para su instalación en exteriores e interiores. Cuenta con un estrecho ángulo de detección horizontal de 15° y un amplio ángulo de detección vertical de 100°. Esto permite que el detector cubra ventanas, puertas, caminos estrechos y otros puntos de entrada a lo largo del perímetro. El dispositivo detecta el movimiento a una distancia de hasta 16.4 ft.
El Curtain Outdoor Mini Jeweller se comunica con el hub mediante dos protocolos seguros. El detector utiliza Jeweller para transmitir alarmas y eventos y Wings para actualizar el firmware. El alcance de comunicación es de hasta 5.550 ft, sin obstáculos. Las baterías preinstaladas garantizan hasta 3 años de funcionamiento autónomo.

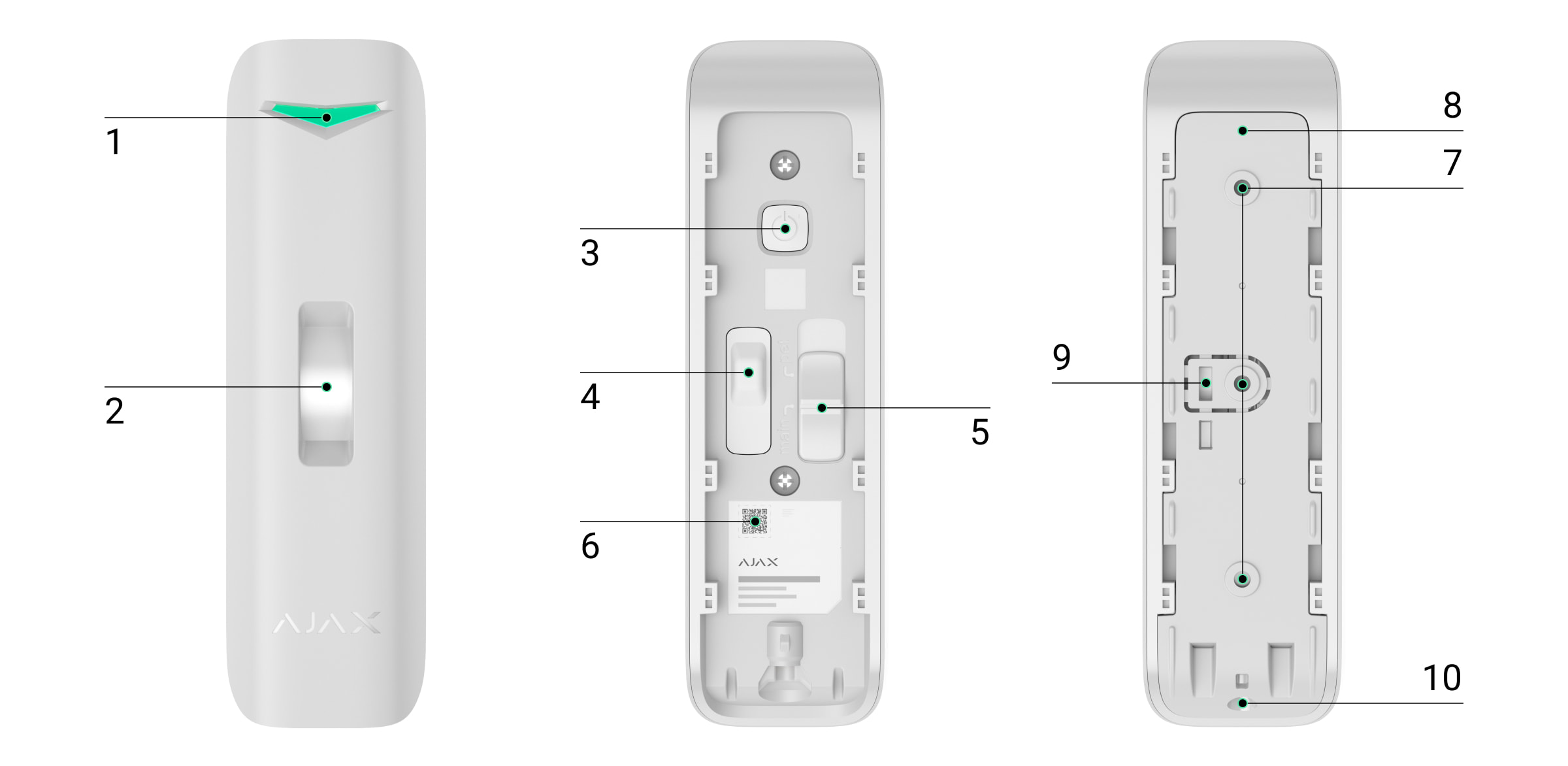

Elementos funcionales
Detector
- Indicador LED.
- Lente con sensor de enmascaramiento.
- Botón de encendido.
- Interruptor antisabotaje. Se activa ante cualquier intento de arrancar el detector de la superficie o de retirarlo del panel de montaje.
- Botón deslizante para seleccionar el modo Principal o Mascota.
- Código QR con el ID del dispositivo. Se utiliza para añadir el detector al hub.

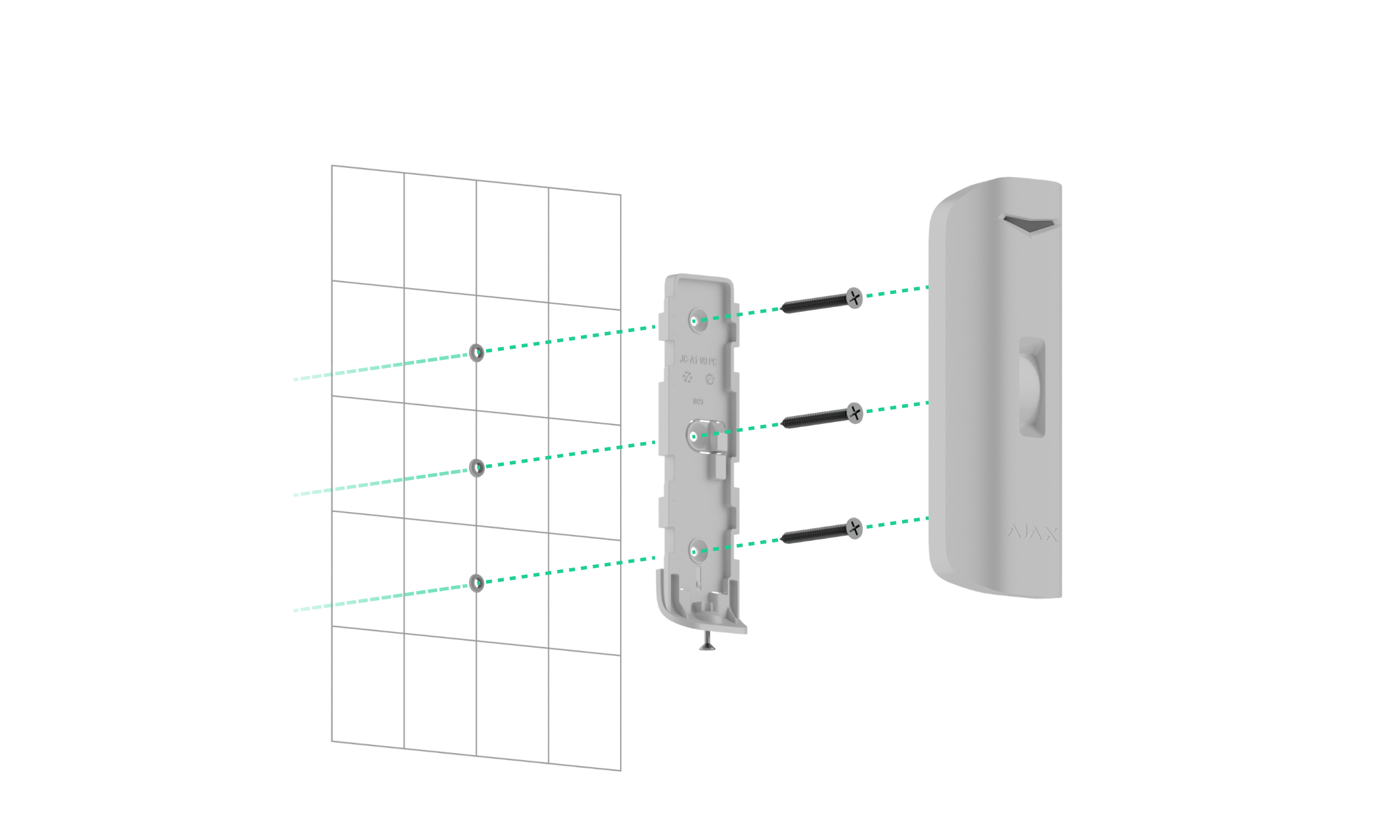

- Puntos de fijación para fijar el panel de montaje SmartBracket a la superficie, a un soporte angular o de terceros.
- Panel de montaje SmartBracket. Para retirar el panel, deslícelo hacia abajo.
- Pieza perforada del panel de montaje. Activa un interruptor antisabotaje ante cualquier intento de arrancar el detector de la superficie. No la rompa.
- Tornillo de fijación para fijar el detector en el SmartBracket.

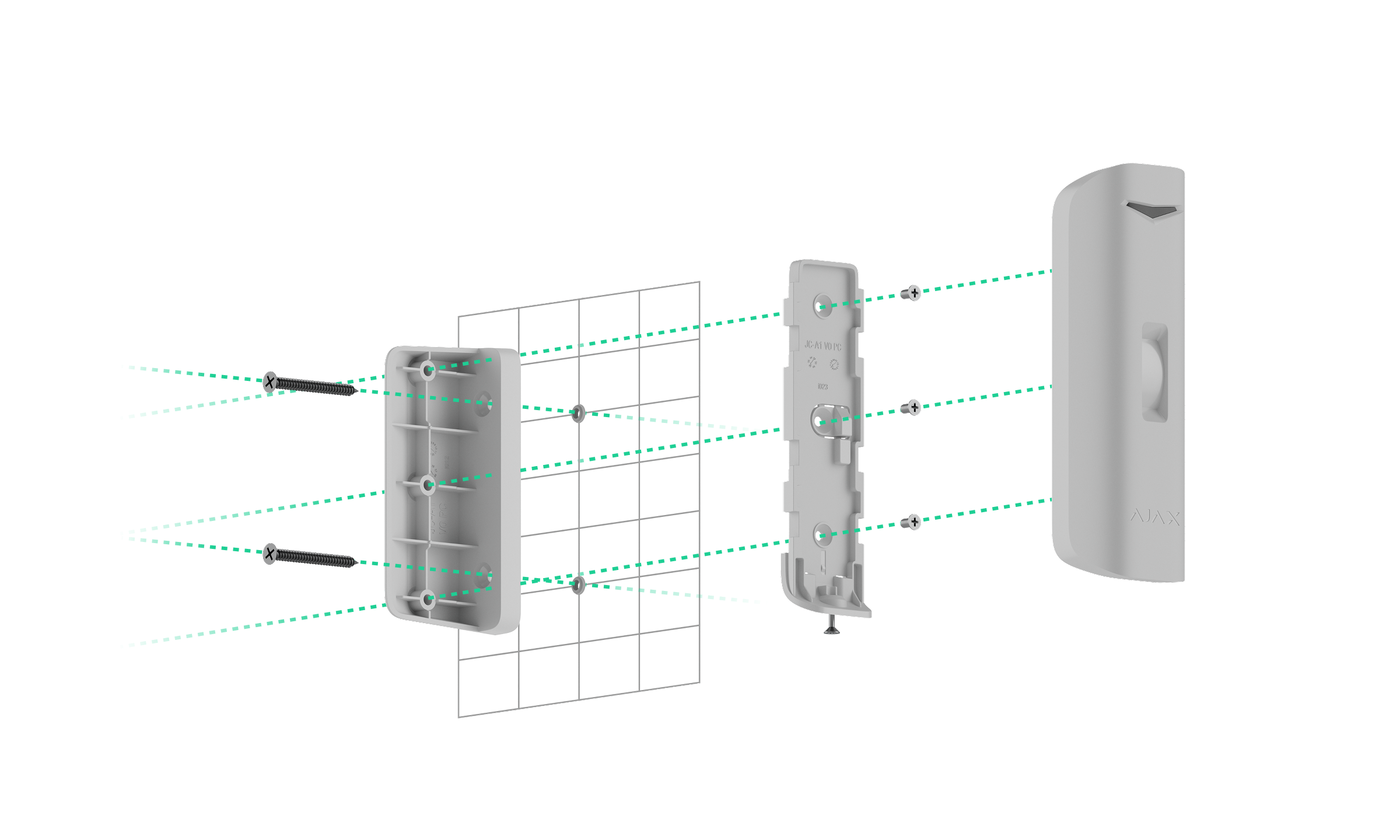

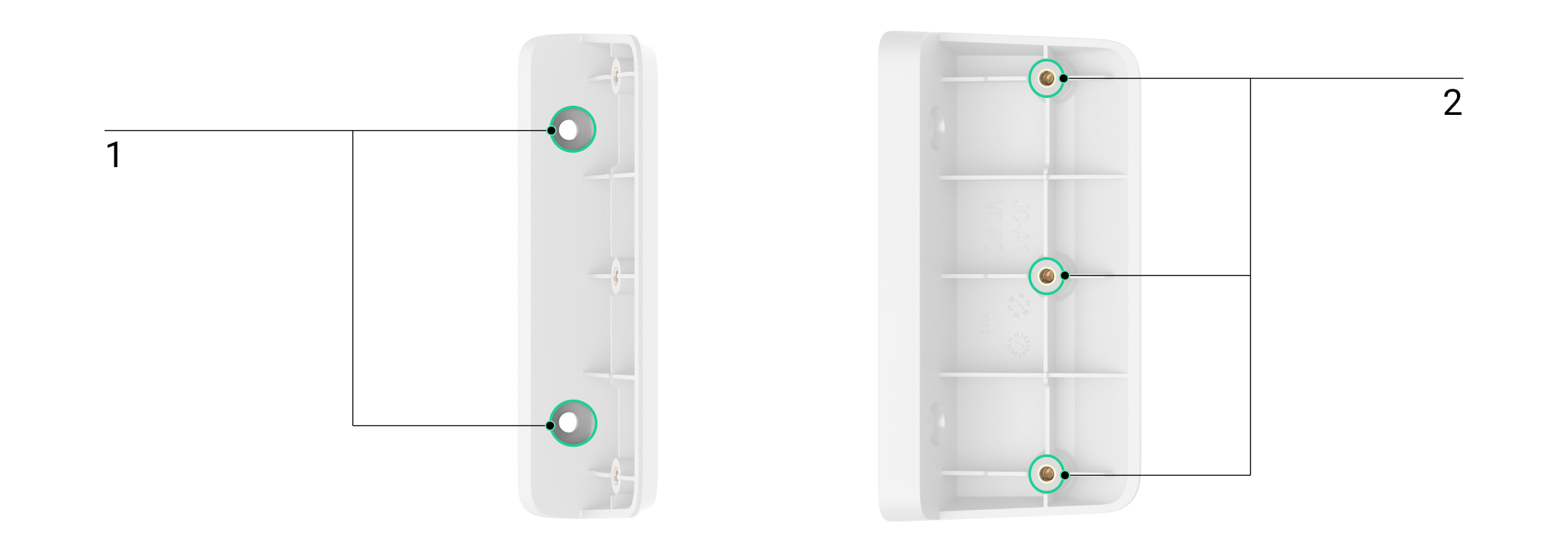

Soporte angular
- Puntos de fijación para fijar el soporte angular a la superficie.
- Puntos de fijación para fijar el panel de montaje SmartBracket al soporte angular.
Hubs y repetidores compatibles
El dispositivo requiere un hub Ajax compatible con OS Malevich 2.34 o posterior para funcionar.
Principio de funcionamiento

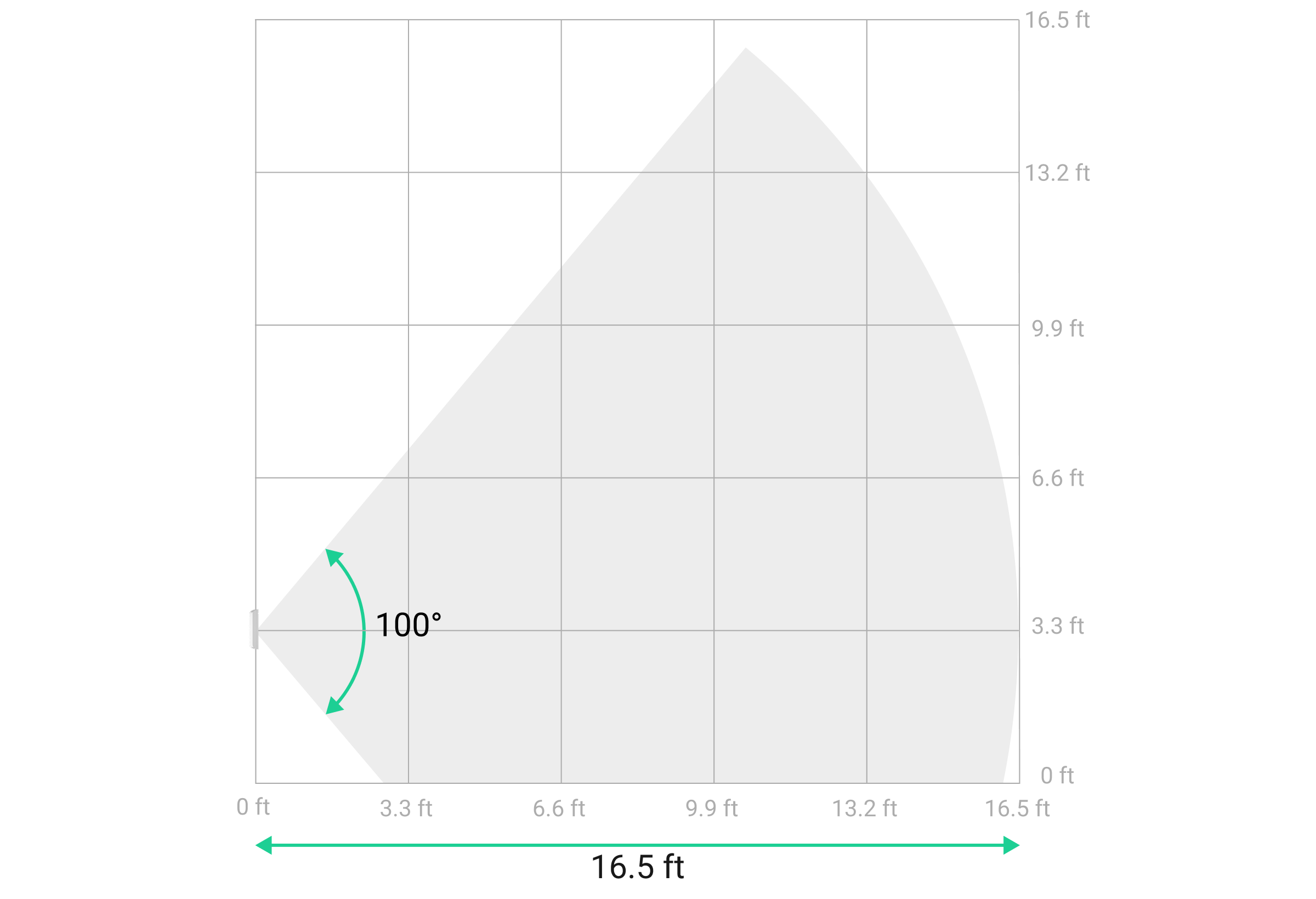

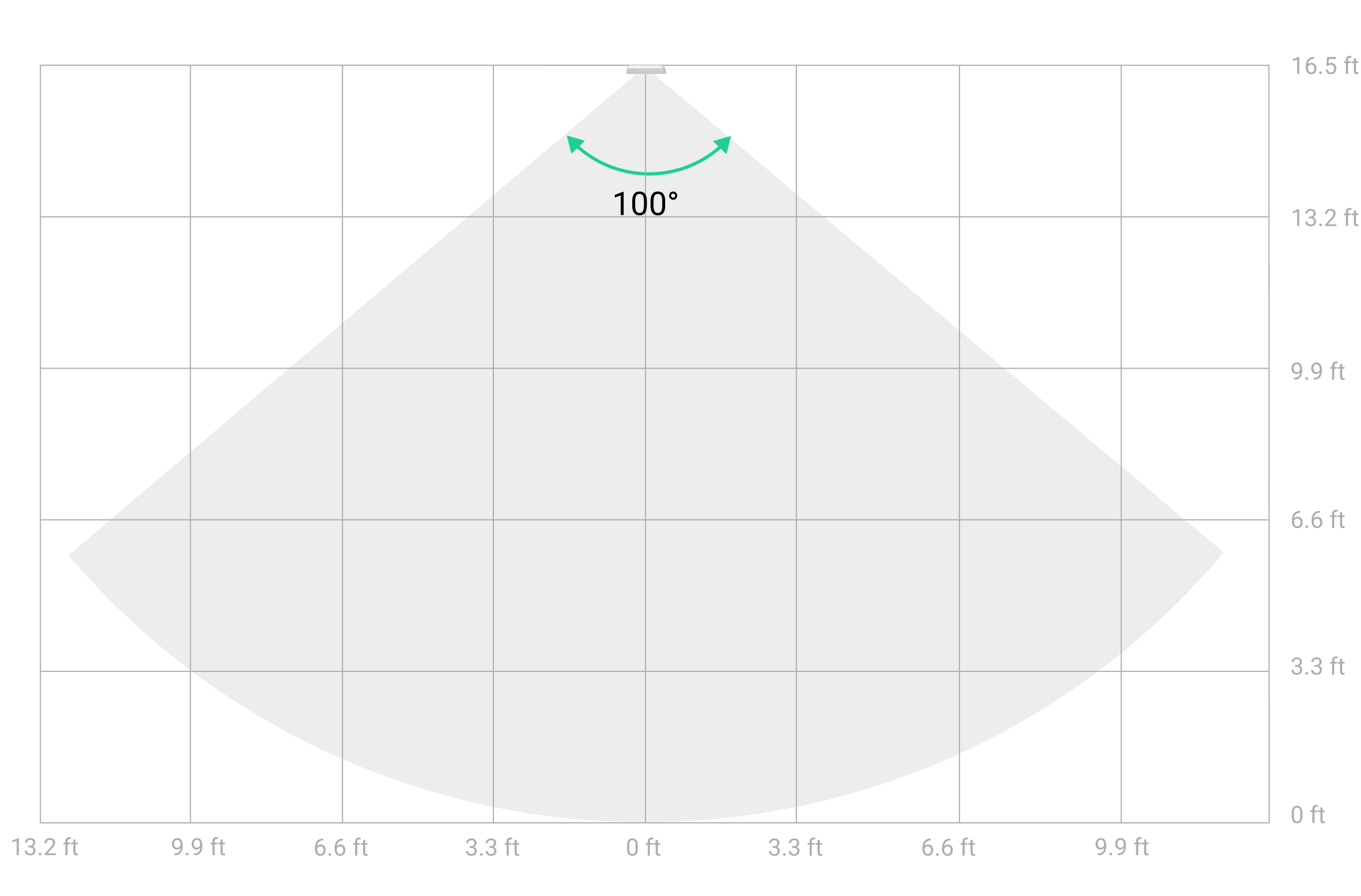

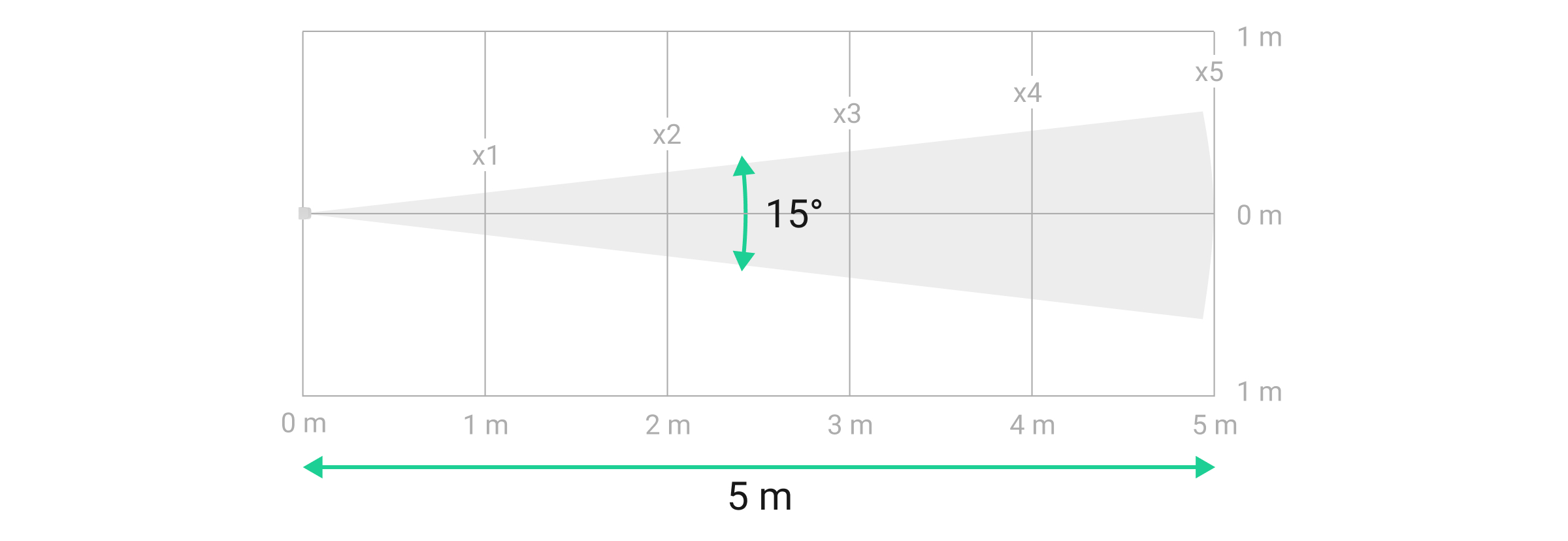

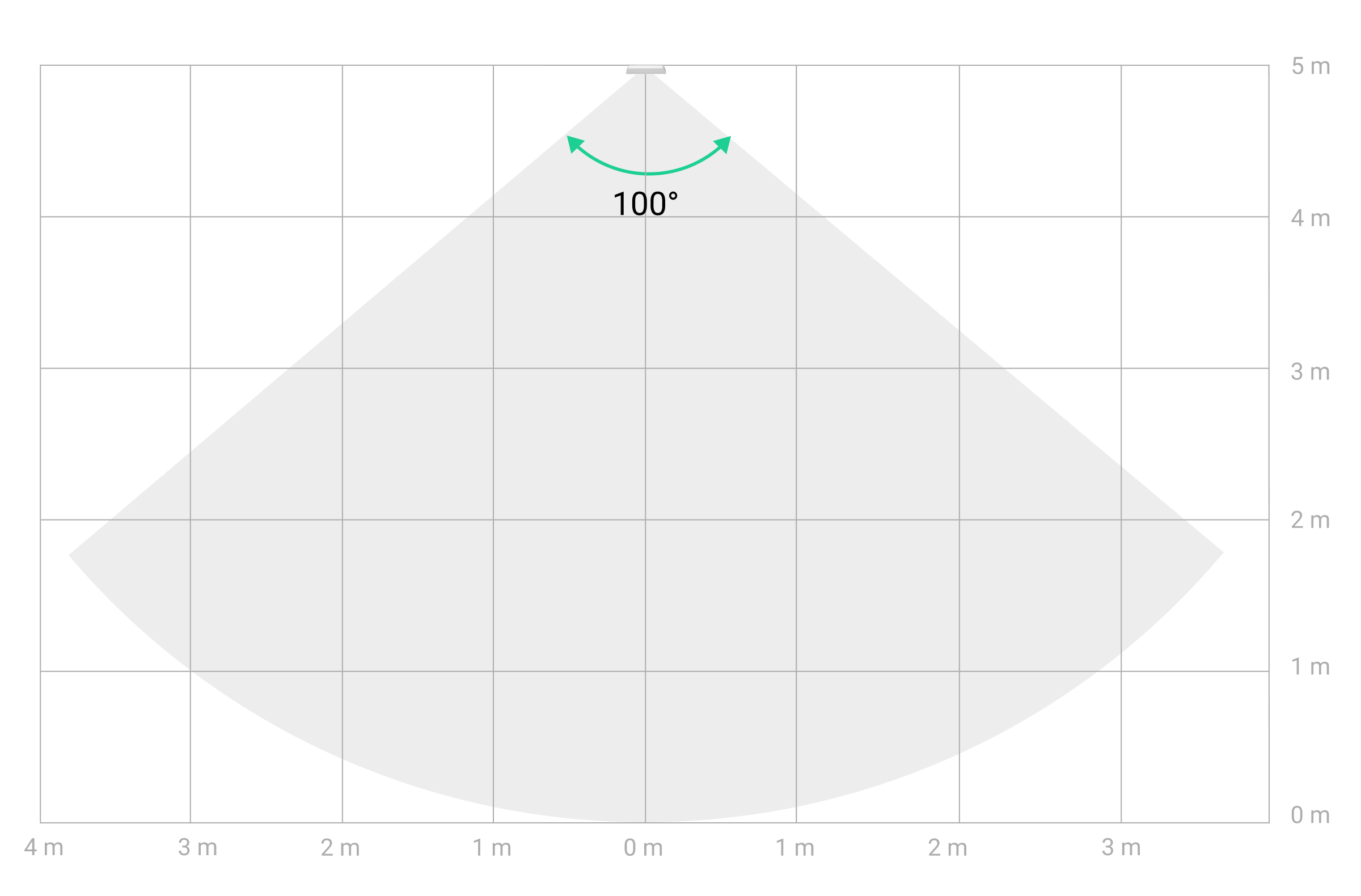

Un sensor PIR del Curtain Outdoor Mini Jeweller registra la intrusión al detectar objetos en movimiento con una temperatura diferente a la temperatura ambiente.
Cuando el dispositivo detecta movimiento, realiza adicionalmente un barrido de radiofrecuencia (RF) con un sensor de microondas de banda K integrado. Esto ayuda a eliminar las falsas alarmas causadas por interferencias térmicas: flujos de aire, ventiladores, aire acondicionado, etc.
En caso de alarma, un detector la envía instantáneamente al hub. Después de eso, el hub activa las sirenas conectadas al sistema, ejecuta los escenarios y notifica a los usuarios y a la compañía de seguridad. Todas las alarmas y eventos del Curtain Outdoor Mini Jeweller se registran en el historial de eventos en las apps Ajax.
Los usuarios y la empresa de monitorización saben exactamente dónde se ha detectado el movimiento. Las notificaciones contienen el nombre del espacio (el nombre de la instalación protegida), el nombre del dispositivo y la estancia virtual a la que está asignado el detector.
El detector no cambia al modo armado instantáneamente. El tiempo de conmutación depende de dos factores: el retardo al salir (especificado en los ajustes del detector) y el intervalo de ping entre el hub y el detector (configuración de Jeweller o Jeweller/Fibra; el valor por defecto es de 36 seg). En el primer caso, el retardo lo establece un administrador o un usuario PRO con permisos de administrador. En el segundo caso, el retardo se produce porque el hub tarda un intervalo de ping en notificar al detector el cambio al modo armado.
Protección contra falsas alarmas
El Curtain Outdoor Mini Jeweller utiliza el algoritmo SmartDetect para proteger contra falsas alarmas. Este algoritmo permite al detector analizar el diagrama térmico leído por el sensor: la intensidad de la radiación infrarroja, el tamaño del punto de calor, el tiempo pasado en la zona de detección y otros parámetros.
Después de esta etapa, se realiza un barrido RF adicional de la instalación utilizando el sensor de microondas de banda K integrado. En función del resultado, la alarma se activa o no.

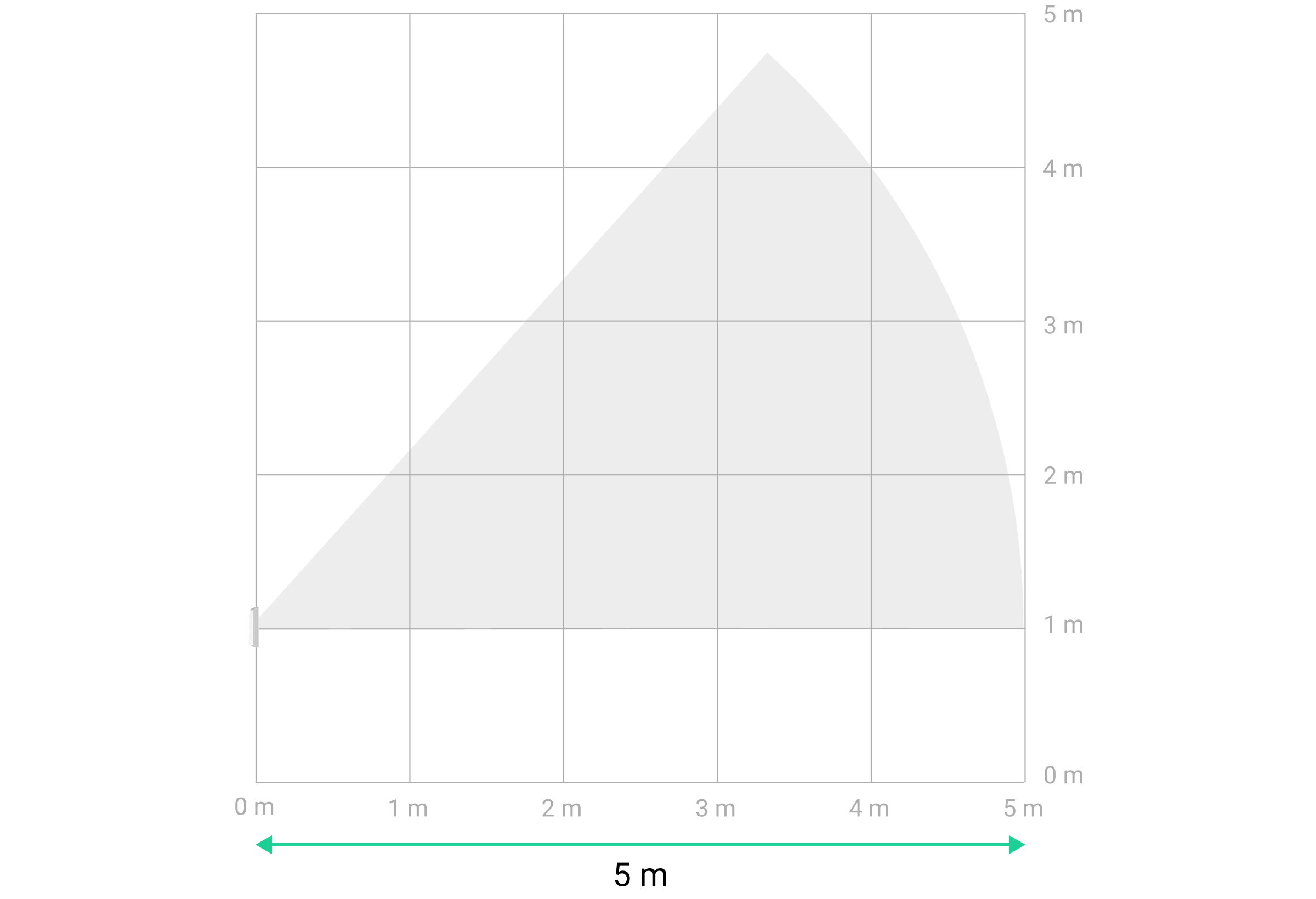

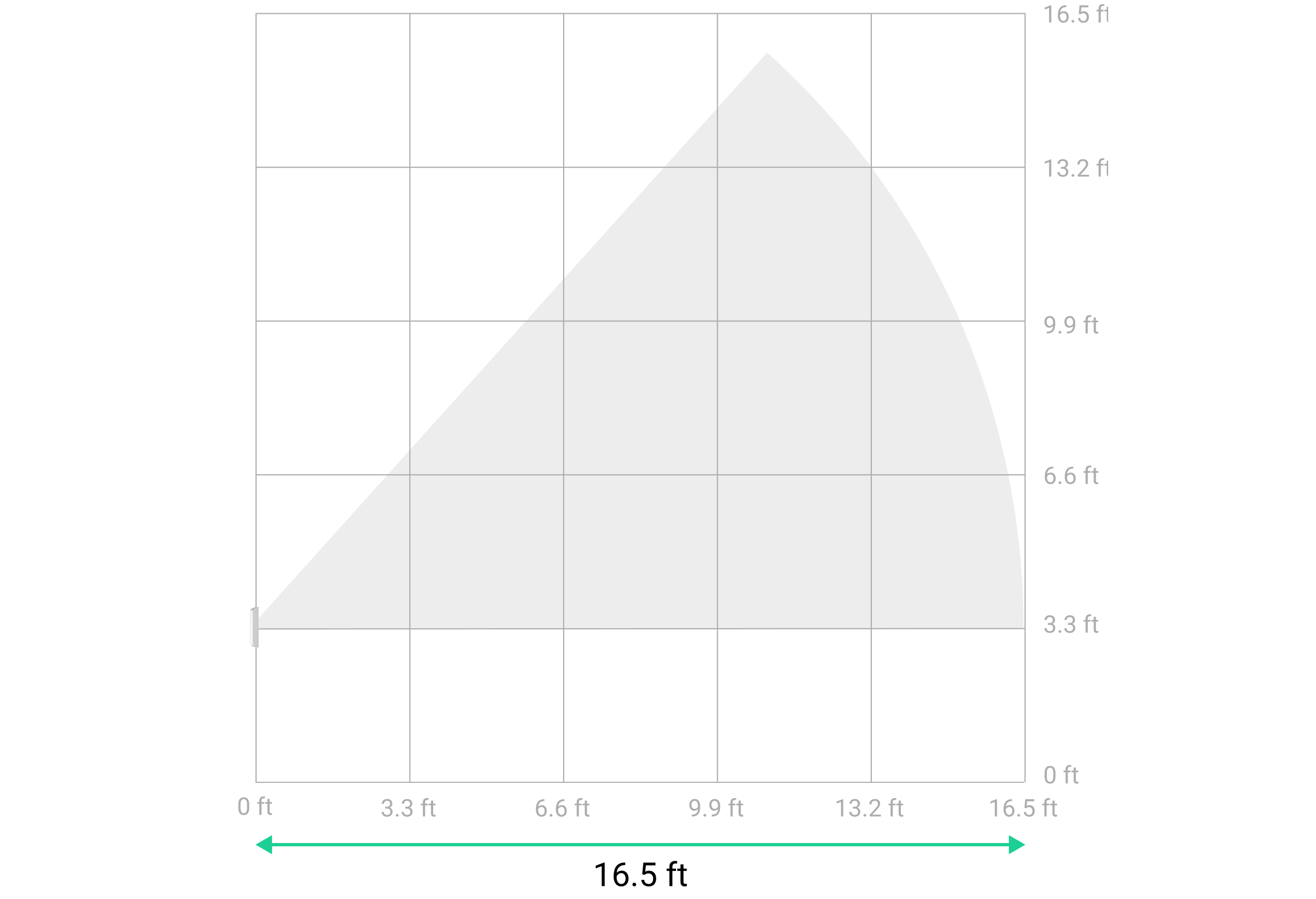

Inmunidad a mascotas
Cuando está instalado y configurado correctamente, el Curtain Outdoor Mini Jeweller no reaccionará a las mascotas de hasta 39″ de altura. Recomendamos instalar el detector a una altura de 3.3 ft, ajustando el botón deslizante de la carcasa del detector a la posición Pet.
Siga nuestras recomendaciones para instalar y configurar el detector.
Compensación de temperatura
Gracias a la compensación de temperatura, el detector reacciona a los movimientos, aunque la temperatura interior o exterior sea cercana a la del cuerpo humano. Más información sobre la compensación de temperatura en el artículo.
Sistema antienmascaramiento
El enmascaramiento es un intento de bloquear la vista del detector. El Curtain Outdoor Mini Jeweller detecta un obstáculo delante de la lente a una distancia de hasta 2″. La distancia máxima depende del material del obstáculo.
El sistema notifica el enmascaramiento a los usuarios y a la central receptora de alarmas. El tiempo máximo de detección del enmascaramiento es de 180 seg (en función del tipo de obstáculo y de la distancia).
Si la función de Antienmascaramiento está habilitada, siempre está activa y funciona independientemente del modo de seguridad.
Protocolos de transferencia de datos Jeweller y Wings
Jeweller y Wings son protocolos inalámbricos de transferencia de datos que proporcionan una comunicación bidireccional, rápida y fiable entre el hub y los dispositivos. El detector utiliza Jeweller para transmitir alarmas y eventos y Wings para actualizar el firmware.
Transmisión de eventos a la CRA
El sistema Ajax puede transmitir alarmas a la app de monitorización Ajax PRO Desktop, así como a la central receptora de alarmas (CRA) en los formatos SurGard (Contact ID), SIA (DC-09), ADEMCO 685 y otros protocolos.
El Curtain Outdoor Mini Jeweller puede transmitir los siguientes eventos:
- Alarma de movimiento.
- Enmascaramiento.
- Alertar si se ha movido.
- Alarma antisabotaje/recuperación.
- Pérdida/restablecimiento de la conexión con el hub.
- Desactivación permanente/activación del dispositivo.
- Desactivación temporal única/activación del dispositivo.
Cuando se recibe una alarma, el operador de la central receptora de alarmas sabe exactamente lo que ha ocurrido y adónde enviar una unidad de respuesta rápida. La direccionabilidad de los dispositivos Ajax permite enviar eventos a Ajax PRO Desktop o a la CRA con el tipo y nombre del dispositivo, grupo de seguridad y estancia virtual. Tenga en cuenta que la lista de parámetros transmitidos puede variar en función del tipo de la CRA y del protocolo de comunicación seleccionado para la central receptora de alarmas.
Protección contra la descarga rápida de la batería
Para evitar la descarga rápida de la batería, el Curtain Outdoor Mini Jeweller tiene el parámetro Notificar el riesgo de descarga rápida de la batería. Tan pronto como el sistema detecte que el dispositivo está instalado incorrectamente, los usuarios del sistema recibirán notificaciones en las apps Ajax y se mostrará información similar en los estados del dispositivo.
Los sensores del dispositivo pueden ser activados por diferentes objetos u obstáculos, que el dispositivo filtra como alarmas no confirmadas. Además, el dispositivo necesita más potencia para procesar cada activación. Como resultado, cuando el número de estas activaciones es demasiado alto, el sistema notificará sobre el aumento de consumo de energía y el riesgo de descarga rápida de la batería.
Habilite la función de Notificar el riesgo de descarga rápida de la batería en los ajustes del dispositivo para ahorrar carga de la batería.
Considere la posibilidad de reubicar el dispositivo si recibe una notificación sobre una instalación incorrecta.
Añadir al sistema
Antes de añadir un dispositivo
- Instale la app Ajax.
- Inicie sesión en su cuenta o cree una nueva.
- Seleccione un espacio o cree uno nuevo.
- Añada al menos una estancia virtual.
- Añada un hub compatible al espacio. Asegúrese de que el hub esté encendido y tenga acceso a Internet a través de Ethernet, Wi-Fi y/o red móvil.
- Asegúrese de que el espacio esté desarmado y de que el hub no esté iniciando una actualización comprobando los estados en la app Ajax.
Solo un PRO o un administrador de espacio con permisos para configurar el sistema puede añadir un dispositivo al hub.
Añadir al hub
- Abra la app Ajax. Seleccione el espacio al que desea añadir el detector.
- Vaya a la pestaña Dispositivos
y haga clic en Añadir dispositivo. - Asigne un nombre al dispositivo, escanee o introduzca el código QR (ubicado en la carcasa del detector y en su caja de embalaje) y seleccione una estancia y un grupo (si el Modo Grupo está activado).
- Haga clic en Añadir y comenzará la cuenta atrás.
- Encienda el dispositivo pulsando el botón de encendido durante 3 segundos.
Una vez añadido al hub, el detector aparecerá en la lista de dispositivos del hub en la app Ajax. La frecuencia de actualización de los estados del dispositivo en la lista depende de la configuración de Jeweller o Jeweller/Fibra; el valor por defecto es de 36 seg.
Si la conexión falla, inténtelo de nuevo en 5 segundos. Si ya ha añadido el número máximo de dispositivos al hub, recibirá una notificación al intentar añadir uno más.
El Curtain Outdoor Mini Jeweller solo funciona con un hub. Al conectarse a un nuevo hub, el dispositivo deja de enviar eventos al antiguo. Añadir el detector a un hub nuevo no lo elimina automáticamente de la lista de dispositivos del hub anterior. Esto debe hacerse utilizando la app Ajax.
Fallos de funcionamiento

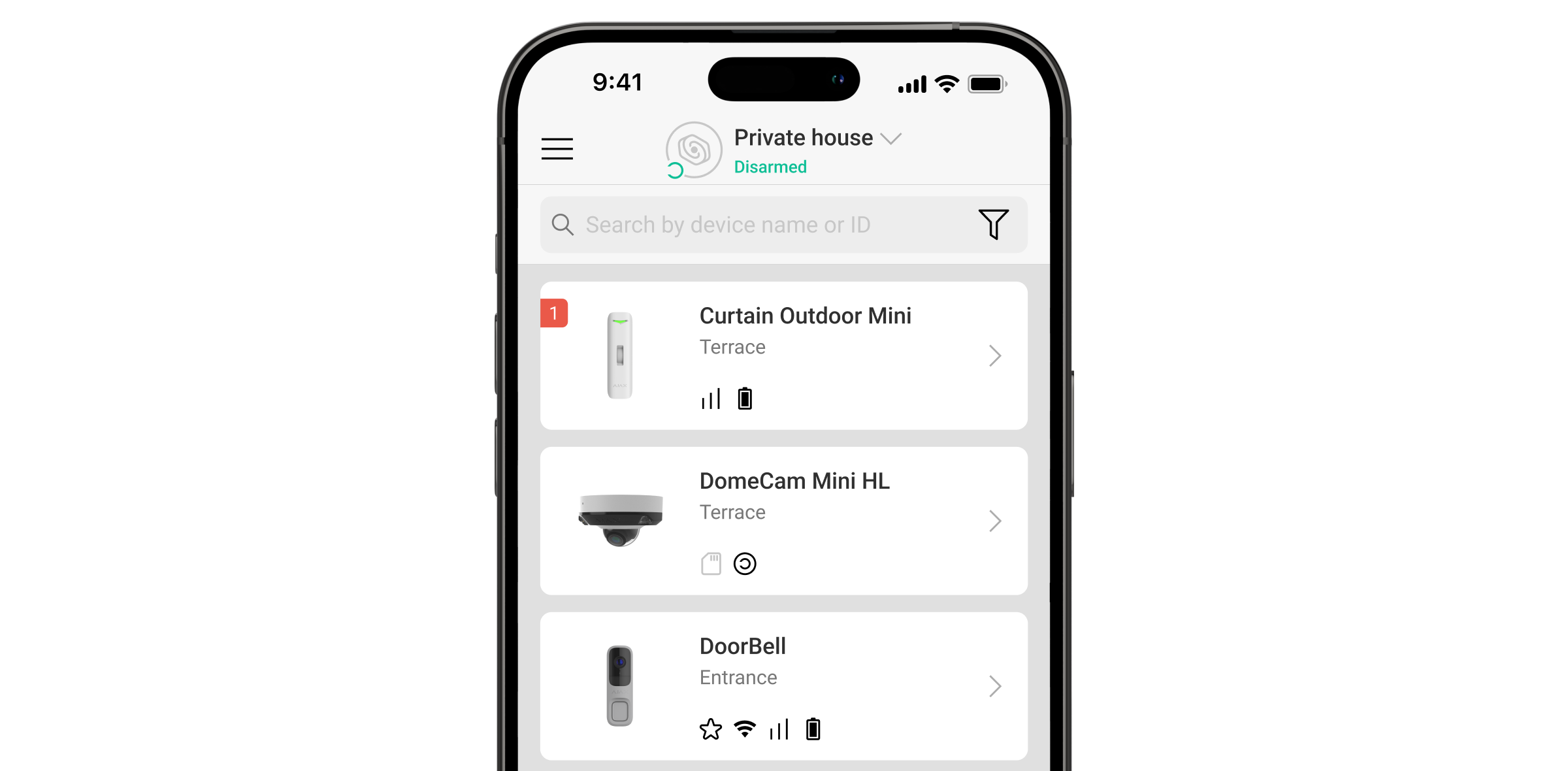

Cuando el dispositivo detecta un fallo de funcionamiento (por ejemplo, se ha perdido la conexión a través del protocolo Jeweller), se muestra un contador de fallos de funcionamiento en la app Ajax, en la esquina superior izquierda del icono del dispositivo.
Todos los fallos de funcionamiento pueden verse en los estados del dispositivo. Los campos con fallos de funcionamiento se resaltarán en rojo.
Se muestra un fallo de funcionamiento si ocurre lo siguiente:
- La temperatura del dispositivo está fuera de los límites permisibles.
- La tapa del dispositivo está abierta (interruptor antisabotaje activado).
- Se ha perdido la conexión con el hub o el repetidor de señal de radio vía Jeweller.
- Se ha perdido la conexión con el hub o el repetidor de señal de radio vía Wings.
- La calibración del sensor de enmascaramiento ha fallado.
- El acelerómetro del dispositivo está defectuoso.
- La batería del detector está baja.
Iconos
Los iconos en la app muestran algunos de los estados del Curtain Outdoor Mini Jeweller. Para acceder a ellos:
| Ícono | Significado |
 |
La intensidad de la señal Jeweller muestra la intensidad de la señal entre el hub y el dispositivo. El valor recomendado es de 2–3 barras. |
 |
Nivel de carga de la batería del detector. |
 |
El detector ha detectado movimiento. El icono se muestra cuando el dispositivo está armado. |
 |
El icono aparece cuando se selecciona Máx o Atenuación en el menú Test de atenuación de señal. |
 |
Hay disponible una actualización del firmware. Vaya a los estados o ajustes del detector para encontrar la descripción y lanzar una actualización. |
 |
El detector funciona a través del repetidor de señal de radio. |
 |
Retardo al entrar y/o salir activado. |
 |
El detector funciona en Modo Noche. |
 |
El detector funciona en modo Siempre activo. |
 |
El detector se ha desactivado permanentemente. |
 |
Las notificaciones de alarma antisabotaje se han desactivado permanentemente. |
 |
El detector se ha desactivado hasta el primer desarmado del sistema. |
 |
Las notificaciones de alarma antisabotaje se han desactivado hasta el primer desarmado del sistema. |
 |
El dispositivo ha perdido la conexión con el hub o el hub ha perdido la conexión con el servidor Ajax Cloud. |
 |
El dispositivo no se ha transferido al nuevo hub. |

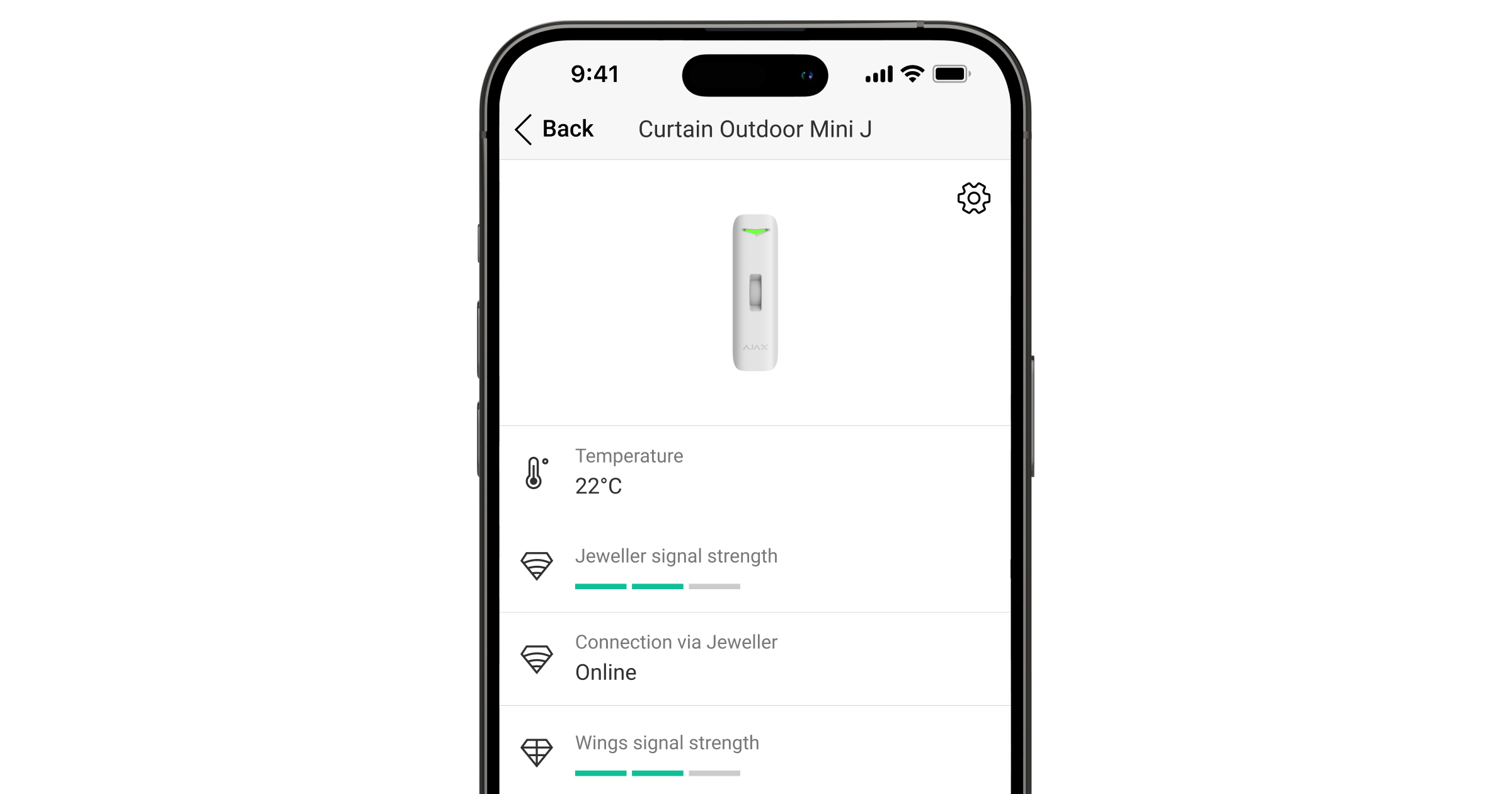

Estados
Los estados incluyen información sobre el dispositivo y sus parámetros de funcionamiento. Puede encontrar los estados del Curtain Outdoor Mini Jeweller en la app Ajax:
- Vaya a la pestaña Dispositivos .
- Seleccione el Curtain Outdoor Mini Jeweller de la lista.
| Parámetro | Significado |
| Importación de datos | Muestra el error al transferir datos al nuevo hub:
|
| Fallo de funcionamiento |
Al hacer clic en El campo se muestra si se detecta un fallo de funcionamiento. |
| Nueva versión de firmware disponible |
Al hacer clic en El campo se muestra si hay una nueva versión de firmware disponible. |
| Temperatura |
Temperatura del detector. Se mide en el procesador y cambia gradualmente. Error aceptable entre el valor en la app y la temperatura ambiente: 4 °F. El valor se actualiza en cuanto el detector identifica un cambio de temperatura de al menos 4 °F. Puede crear un escenario por temperatura para controlar los dispositivos de automatización. El Curtain Outdoor Mini Jeweller es un detector para exteriores, y su temperatura no se tiene en cuenta a la hora de calcular la temperatura media de la estancia a la que está asignado el detector. |
| Intensidad señal Jeweller |
Intensidad de la señal Jeweller entre el detector y el hub (o el repetidor de señal de radio). El valor recomendado es de 2–3 barras. Jeweller es un protocolo para transmitir eventos y alarmas del Curtain Outdoor Mini Jeweller. |
| Conexión vía Jeweller | Estado de la conexión en el canal Jeweller entre el detector y el hub (o el repetidor):
|
| Intensidad señal Wings |
Intensidad de la señal Wings entre el dispositivo y el hub (o el repetidor). El valor recomendado es de 2–3 barras. Wings es un protocolo para actualizar el firmware del Curtain Outdoor Mini Jeweller. |
| Conexión vía Wings | Estado de la conexión en el canal Wings entre el hub (o el repetidor) y el detector:
|
| Potencia transmisor |
Muestra la potencia seleccionada del transmisor. El parámetro aparece cuando se selecciona la opción Máx. o Atenuación en el menú Test de atenuación de señal. |
| <Range extender name> | Estado de la conexión del dispositivo al repetidor de señal de radio.
El campo se muestra si el detector funciona a través del repetidor de señal de radio. |
| Carga de batería | Nivel de carga de la batería del dispositivo. Hay dos estados disponibles:
Cuando sea necesario cambiar las baterías, las apps Ajax y la compañía de seguridad recibirán las notificaciones correspondientes. |
| Tapa | Estado del interruptor antisabotaje del detector que reacciona ante cualquier intento de arrancar el dispositivo de la superficie o de abrir su carcasa:
|
| Sensibilidad | Nivel de sensibilidad del detector de movimiento:
Seleccione la sensibilidad en función de los resultados del test de zona de detección. |
| Antienmascaramiento | Estado de enmascaramiento del detector:
|
| Modo de detección | Muestra el modo de detección seleccionado:
Se ajusta en la carcasa del dispositivo. |
| Siempre activo |
Cuando esta opción está habilitada, el detector está siempre armado, detecta movimiento y emite alarmas. |
| Alertar si se ha movido | Solo se muestra si la opción de Alertar si se ha movido está habilitada:
|
| Desactivación permanente | Muestra el estado de la función de desactivación permanente del dispositivo:
|
| Desactivación temporal única | Muestra el estado de la función de desactivación temporal única del dispositivo:
|
| Reacción ante alarmas | |
| Modo de funcionamiento | Muestra cómo reacciona el detector ante las alarmas:
|
| Retardo al entrar |
El retardo al entrar (retardo de activación de la alarma) es el tiempo que tiene el usuario para desarmar el sistema de seguridad después de entrar en las instalaciones. |
| Retardo al salir |
El retardo al salir (retardo de armado) es el tiempo que tiene el usuario para salir de las instalaciones después de armar el sistema. |
| Armado en Modo Noche |
Cuando esta opción está habilitada, el detector cambiará al modo armado cuando el sistema esté en Modo Noche. |
| Retardo al entrar en Modo Noche |
Tiempo de retardo al entrar en Modo Noche. El retardo al entrar (retardo de activación de la alarma) en Modo Noche es el tiempo que tiene el usuario para desactivar el Modo Noche después de entrar en las instalaciones. |
| Retardo al salir en Modo Noche |
Tiempo de retardo al salir en Modo Noche. El retardo al salir (retardo de armado) en Modo Noche es el tiempo que tiene el usuario para salir de las instalaciones después de activar el Modo Noche. |
| Firmware |
Versión del firmware del detector. La versión del firmware se actualiza a través de radio. |
| ID dispositivo | ID del dispositivo. |
| Dispositivo № | Número de bucle (zona) del dispositivo. |
, se abre una lista de fallos de funcionamiento del Curtain Outdoor Mini Jeweller.Configuración

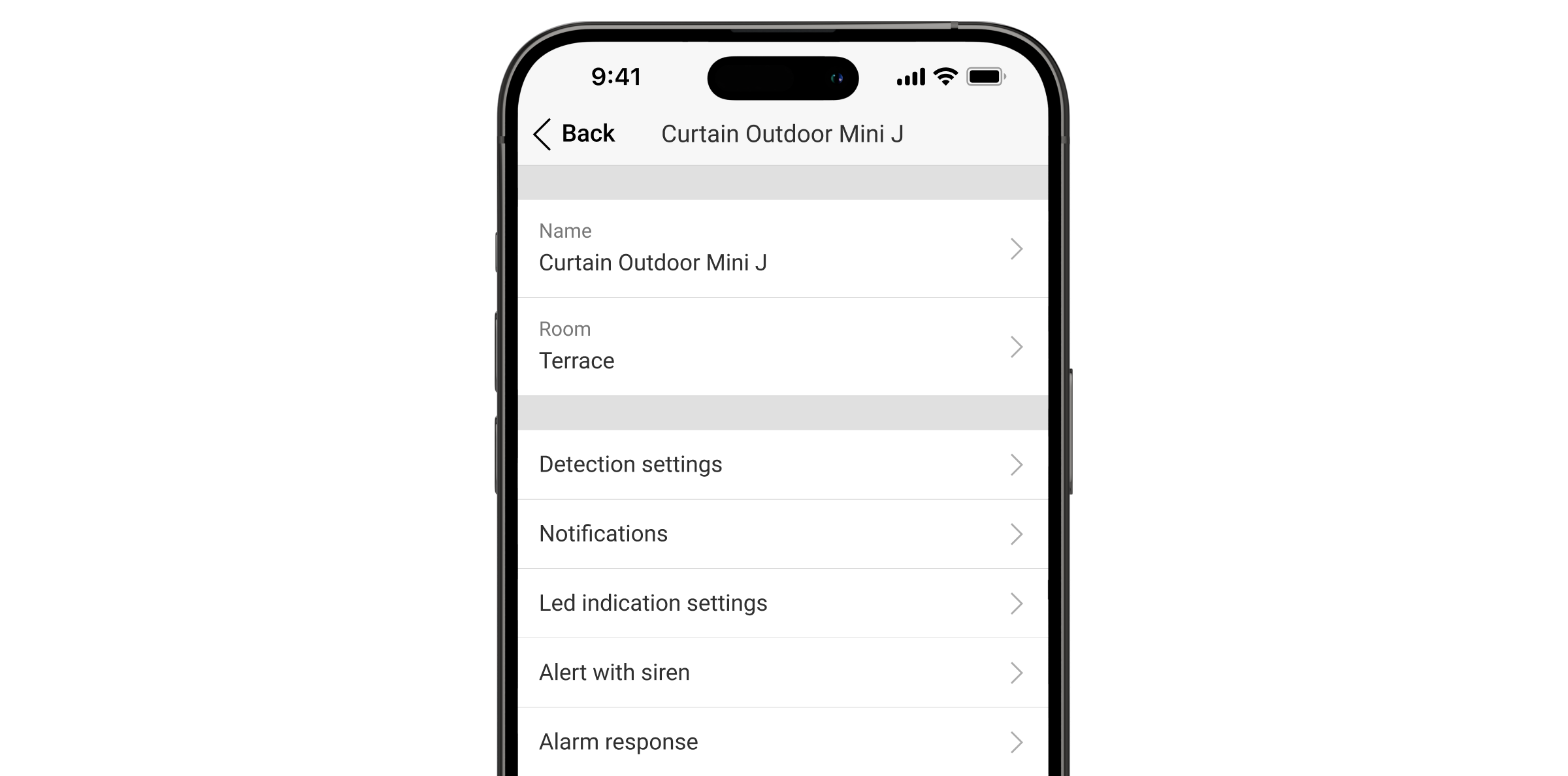

Para cambiar la configuración en la app Ajax:
- Seleccione un espacio.
- Vaya a la pestaña Dispositivos .
- Seleccione el Curtain Outdoor Mini Jeweller de la lista.
- Vaya a la Configuración haciendo clic en el icono
. - Establezca los parámetros necesarios.
- Haga clic en Atrás para guardar la configuración.
| Configuración | Significado |
| Nombre |
Nombre del detector. Se muestra en la lista de dispositivos del hub, el texto de los SMS y las notificaciones en el historial de eventos. Para cambiar el nombre del detector, haga clic en el campo de texto. El nombre puede contener hasta 12 caracteres cirílicos o hasta 24 caracteres latinos. |
| Estancia |
Seleccionar la estancia virtual a la que está asignado el Curtain Outdoor Mini Jeweller. El nombre de la estancia se muestra en el texto de los SMS y de las notificaciones en el historial de eventos. |
| Sensibilidad | Nivel de sensibilidad del detector de movimiento. La elección depende del tipo de objeto, de la presencia de fuentes probables de falsas alarmas y de las características específicas de la zona protegida:
|
| Indicación LED de alarmas | Cuando está deshabilitado, el indicador LED no notifica las alarmas ni la activación del interruptor antisabotaje. |
| Siempre activo |
Cuando está habilitado, el detector está siempre en modo armado y detecta movimiento. |
| Antienmascaramiento |
Cuando está habilitado, el Curtain Outdoor Mini Jeweller detecta el enmascaramiento. El Curtain Outdoor Mini Jeweller detecta un obstáculo delante de la lente a una distancia de hasta 2″ (según el material del obstáculo). |
| Alertar si se ha movido | Cuando está habilitado, el sistema activa la alarma si el dispositivo se ha movido o se ha separado del panel de montaje. |
| Sensibilidad del acelerómetro | Nivel de sensibilidad del acelerómetro del detector. La selección depende del tipo de objeto, de la presencia de fuentes probables de falsas alarmas y de las características de la zona protegida:
|
| Notificar el riesgo de descarga rápida de la batería | Cuando esta opción está habilitada, el usuario recibe una notificación cuando una instalación incorrecta afecta a la duración de la batería del dispositivo, ya que el detector se dispara a menudo sin que se produzca una intrusión real. |
| Alertar con sirena | |
| Si se detecta movimiento | Cuando esta opción está habilitada, las sirenas conectadas al sistema se activan cuando se detecta movimiento por el Curtain Outdoor Mini Jeweller. |
| Si se detecta enmascaramiento |
Cuando esta opción está habilitada, las sirenas conectadas al sistema se activan cuando el Curtain Outdoor Mini Jeweller detecta enmascaramiento. El campo se muestra y está activo si la opción de Antienmascaramiento está habilitada. |
| Si se ha movido el dispositivo |
Cuando esta opción está habilitada, el acelerómetro integrado alerta sobre el sabotaje. Las sirenas añadidas al sistema se activan cuando se mueve el Curtain Outdoor Mini Jeweller. El campo se muestra y está activo si la opción de Alertar si se ha movido está habilitada. |
| Reacción ante alarmas | |
| Modo de funcionamiento | Especifique cómo reaccionará este dispositivo ante las alarmas:
|
| Retardo al entrar |
Seleccionar el tiempo de retardo al entrar: de 5 a 120 seg. El retardo al entrar (retardo de activación de la alarma) es el tiempo que tiene el usuario para desarmar el sistema de seguridad después de entrar en las instalaciones. |
| Retardo al salir |
Seleccionar el tiempo de retardo al salir: de 5 a 120 seg. El retardo al salir (retardo de armado) es el tiempo que tiene el usuario para salir de las instalaciones después de armar el sistema. |
| Armado en Modo Noche |
Cuando está habilitado, el detector cambia al modo armado cuando el sistema está en Modo Noche. |
| Retardo al entrar en Modo Noche |
Tiempo de retardo al entrar en Modo Noche. El retardo al entrar (retardo de activación de la alarma) en Modo Noche es el tiempo que tiene el usuario para desactivar el Modo Noche después de entrar en las instalaciones. |
| Retardo al salir en Modo Noche |
Tiempo de retardo al salir en Modo Noche. El retardo al salir (retardo de armado) en Modo Noche es el tiempo que tiene el usuario para salir de las instalaciones después de activar el Modo Noche. |
| Actualización del firmware | Cambia el detector al modo de actualización de firmware si hay una nueva versión disponible. |
| Test de intensidad señal Jeweller |
Cambia el detector al modo de Test de intensidad señal Jeweller. El valor recomendado es de 2–3 barras. |
| Test de intensidad de señal Wings |
Cambia el detector al modo de Test de intensidad de señal Wings. El valor recomendado es de 2–3 barras. |
| Test de zona de detección |
Cambia el detector al modo de Test de zona de detección. |
| Test de atenuación de señal |
Cambia el dispositivo al modo de test de atenuación de señal. |
| Guía del usuario | Abre el manual de usuario del Curtain Outdoor Mini Jeweller en la app Ajax. |
| Desactivación permanente |
Permite al usuario desactivar el dispositivo sin eliminarlo del sistema. Hay tres opciones disponibles:
|
| Desactivación temporal única |
Permite al usuario desactivar los eventos del dispositivo hasta el primer desarmado del sistema. Hay tres opciones disponibles:
|
| Eliminar dispositivo | Desvincula el detector, lo desconecta del hub y elimina su configuración. |
Indicación
Indicación al pulsar el botón de encendido
| Indicación | Evento |
| Se ilumina en verde durante unos 0.5 seg. | Encendido del detector. |
| Se ilumina en verde durante unos 0.5 seg, parpadea en verde 6 veces y en rojo 3 veces, pero más rápido. | Encendido del detector que no se ha añadido al hub. |
| Se ilumina en rojo durante cerca de 1 seg y luego, parpadea 3 veces. | Apagado del detector. |
Indicación de detector activado
| Indicación | Evento |
| Se ilumina en verde durante unos 0.5 seg. | Alarma o activación del interruptor antisabotaje/acelerómetro. |
| En caso de alarma, se enciende lentamente en verde y se apaga lentamente. | Es necesario sustituir las baterías. |
| Parpadea en verde continuamente. | La batería del detector está completamente descargada. |
| Parpadea en verde 6 veces durante 2 seg, luego después de 0.5 seg parpadea en rojo 3 veces. | Eliminación del detector del hub. |
| Parpadea en verde cada 0.5 seg. | Calibración del sensor de enmascaramiento. La indicación está activa durante la calibración. |
| Se ilumina en verde continuamente y se apaga cuando se detecta movimiento. |
Test de zona de detección. |
| Se ilumina en rojo continuamente y se apaga cuando se detecta enmascaramiento. | Test del sensor de enmascaramiento. |
| Se ilumina en rojo durante unos 0.5 seg cada 3 seg. |
Error de hardware. El detector necesita ser reparado; póngase en contacto con nuestro Soporte técnico. |
| Se ilumina en rojo durante unos 0.5 seg cada 12 seg. |
Error de calibración del sensor de enmascaramiento. Reinicie la calibración: retire el detector del panel de montaje y vuelva a instalarlo. La calibración se iniciará automáticamente. Si la indicación se repite, póngase en contacto con nuestro Soporte técnico. |
| Se ilumina en verde dos veces y se apaga cada 3 seg. | Descarga de la versión actualizada del firmware del detector. |
| Parpadea en verde 2 veces por segundo. | Actualización del firmware del detector. La indicación está activa durante la actualización del firmware. |
Pruebas de funcionamiento
El sistema Ajax ofrece varios tipos de tests para ayudar a seleccionar el lugar correcto de instalación de los dispositivos. Los tests no se inician inmediatamente. Sin embargo, el tiempo de espera no supera la duración de un intervalo de ping entre el hub y el dispositivo. El intervalo de ping puede comprobarse y configurarse en los ajustes del hub (Hub → Configuración → Jeweller o Jeweller/Fibra).
Para iniciar el test, en la app Ajax:
- Seleccione un espacio.
- Vaya a la pestaña Dispositivos .
- Seleccione el Curtain Outdoor Mini Jeweller de la lista.
- Vaya a la Configuración .
- Seleccione un test:
- Inicie el test.
Colocación del dispositivo
El Curtain Outdoor Mini Jeweller es adecuado para proteger ventanas, puertas, caminos estrechos y otras aberturas perimetrales. Permite proteger el perímetro, dejando espacio para la libre circulación en el interior. El detector puede instalarse tanto en exteriores como en interiores.
El Curtain Outdoor Mini Jeweller puede proteger:
- Puertas de entrada.
- Ventanas.
- Portones.
- Vallas.
- Arcos y otros lugares donde sea necesario proteger el perímetro o el camino.
El detector debe colocarse a una altura de 3.3 ft en una superficie lateral o a una altura de hasta 16.4 ft en el techo, en función del tamaño de la zona protegida. Para que la función de Inmunidad a mascotas funcione correctamente, el detector debe instalarse a una altura de 3.3 ft sobre una superficie lateral.
Si instala el detector a una altura distinta de la recomendada, asegúrese de que no se produzcan falsas alarmas causadas por mascotas, de que el dispositivo detecte el movimiento de personas y de que la zona de detección satisfaga sus necesidades.
Si la superficie no es plana, la altura de instalación se calcula a partir del punto más alto de la zona a proteger.
El detector debe instalarse en una superficie plana y estable, por ejemplo, en la pared de una casa o en una valla sólida. Instalar el detector sobre una superficie inestable dará lugar a falsas alarmas. La carcasa del detector debe colocarse perpendicular o paralelo al nivel del suelo, y la trayectoria prevista del intruso debe ser perpendicular o paralela al eje de la lente del detector.
Al elegir dónde colocar el Curtain Outdoor Mini Jeweller, tenga en cuenta los parámetros que afectan a su funcionamiento:
- Zona de detección de movimiento.
- Intensidad de la señal Jeweller y Wings.
- Distancia entre el detector y el hub o el repetidor.
- Presencia de obstáculos entre los dispositivos que puedan afectar a la señal de radio, como paredes, entrepisos u objetos grandes situados en las instalaciones.
- Presencia de arbustos, árboles, unidades de aire acondicionado, cristales y otras estructuras que puedan bloquear la vista del detector.
- Presencia de depósitos de agua o piscinas en la zona de detección. Pueden provocar falsas alarmas.
Al elaborar un proyecto de sistema de seguridad para la instalación, siga las recomendaciones para la colocación del detector. El sistema de seguridad debe ser diseñado e instalado por profesionales. La lista de partners Ajax recomendados está disponible aquí.
Intensidad de la señal
La intensidad de la señal viene determinada por el número de paquetes de datos no entregados o dañados durante un periodo de tiempo determinado. El icono en la pestaña Dispositivos en las apps Ajax indica la intensidad de la señal:
- tres barras: intensidad de la señal excelente;
- dos barras: intensidad de la señal buena;
- una barra: intensidad de la señal baja, no se garantiza un funcionamiento estable;
- icono tachado: sin señal.
Antes de la instalación final, compruebe la intensidad de la señal Jeweller y Wings. Con una intensidad de señal de una o cero barras, no garantizamos que el dispositivo funcione correctamente. Considere la posibilidad de reubicar el dispositivo, ya que ajustar su posición incluso 8″ puede mejorar considerablemente la intensidad de la señal. Si la señal sigue siendo mala o inestable después de la reubicación, utilice un repetidor de señal de radio.
Zona de detección

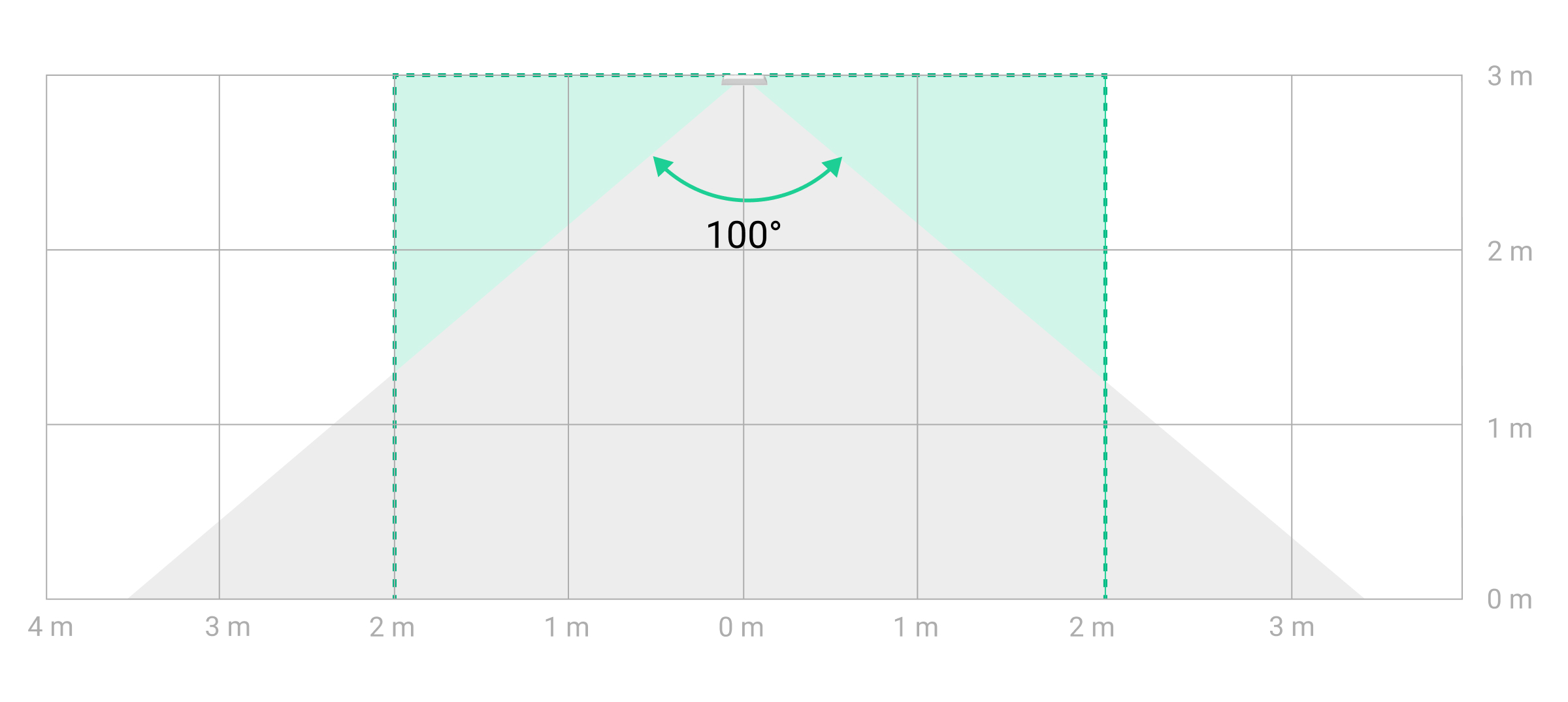

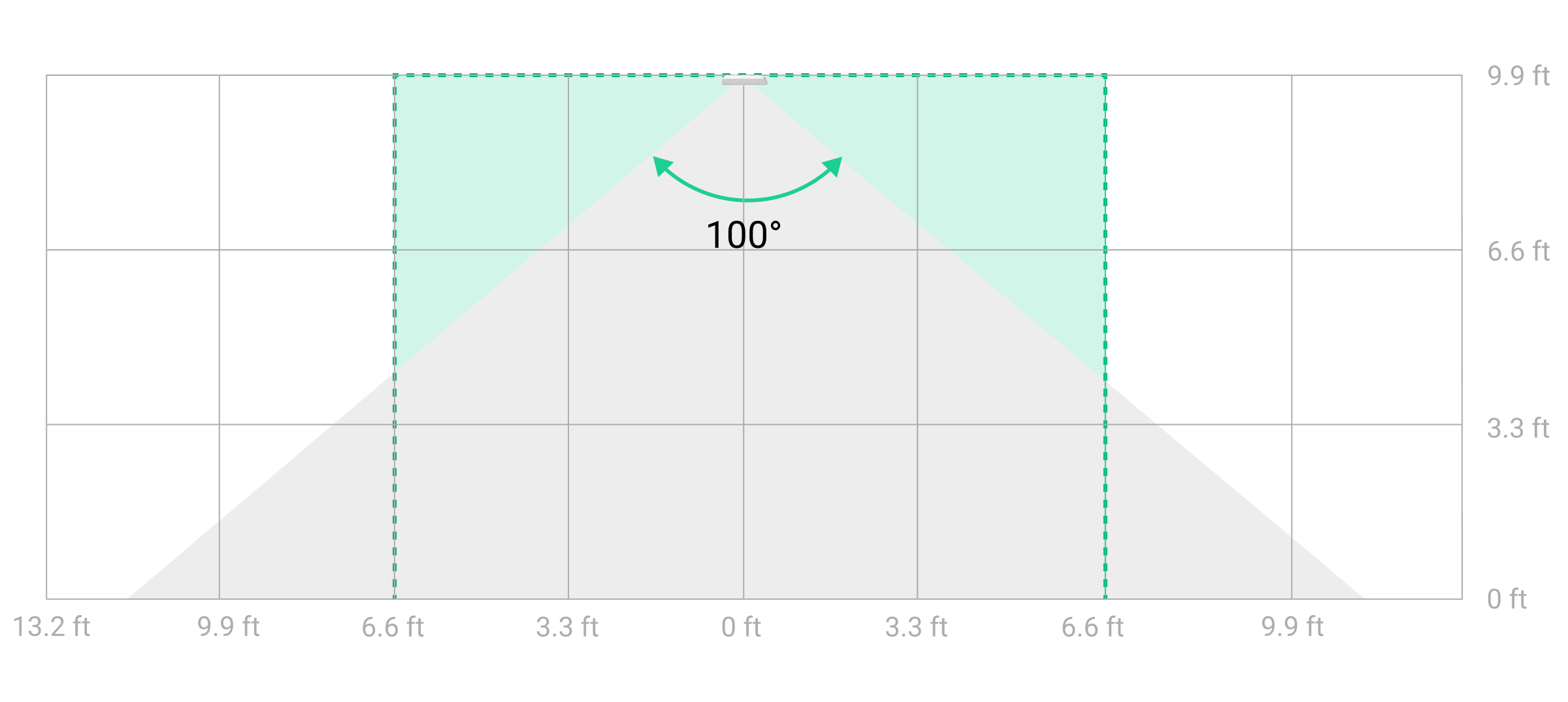

Al elegir dónde colocar el detector, ejecute el test de zona de detección para determinar con precisión el sector en el que el dispositivo detecta movimiento.

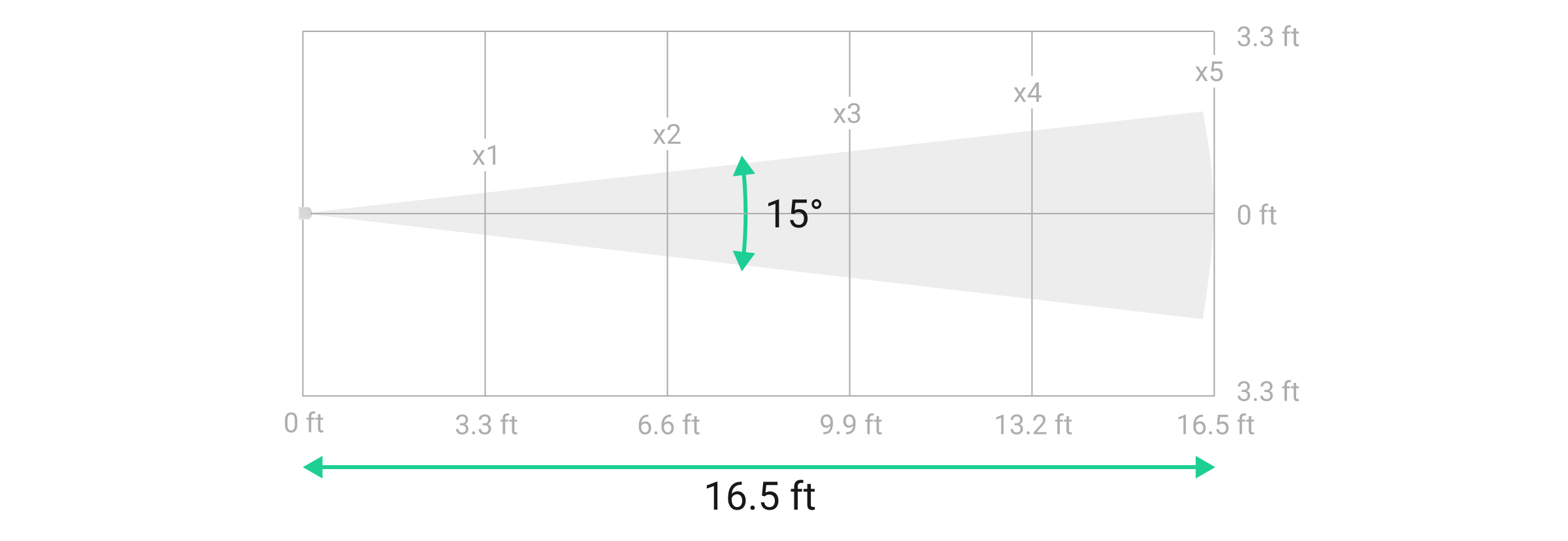

Al elegir el lugar de instalación, tenga en cuenta el ángulo de visión horizontal del detector y la anchura de la zona de detección. La colocación incorrecta del detector puede provocar falsas alarmas.
| x | 3.3 | 6.6 | 9.9 | 13.2 | 16.5 |
| xx/2, ft | 0.43 | 0.86 | 1.30 | 1.73 | 2.17 |
| xx, ft | 0.86 | 1.72 | 2.60 | 3.46 | 4.34 |
No instale el detector
- Cerca de objetos metálicos o espejos que puedan causar atenuación de la señal y apantallamiento de la misma.
- Frente a árboles o arbustos en la zona de detección del sensor PIR del detector.
- Frente a muebles, cristales u otras construcciones que puedan bloquear la vista del detector.
- En lugares donde tableros eléctricos, unidades de aire acondicionado, bajantes u otras construcciones se encuentren en la zona de detección del dispositivo.
- Frente a depósitos de agua o piscinas si se encuentran en la zona de detección del detector.
- En lugares con intensidad de señal Jeweller y/o Wings baja o inestable.
- A menos de 3.3 ft del hub o del repetidor de señal de radio.
Instalación
Antes de instalar el Curtain Outdoor Mini Jeweller, asegúrese de haber seleccionado la ubicación óptima que cumpla con los requisitos de este manual.
Existen tres opciones para instalar el Curtain Outdoor Mini Jeweller:
- En el panel de montaje SmartBracket. El SmartBracket permite instalar el detector en una superficie vertical u horizontal.
- En el soporte angular. Permite instalar el detector en paralelo a la pared de la instalación protegida. El detector puede instalarse en el soporte angular con el panel de montaje SmartBracket.
- En un soporte de terceros. El detector puede instalarse en un soporte de terceros con el panel de montaje SmartBracket.
Cuando utilice un soporte de terceros, asegúrese de que el Curtain Outdoor Mini Jeweller esté fijado vertical u horizontalmente. La desviación del eje vertical u horizontal afecta a la zona de detección del detector.
Antes de la instalación, configure el modo de detección necesario en su carcasa.
Para instalar el detector:
- Retire el panel de montaje SmartBracket del detector. Desatornille primero el tornillo de fijación y deslice el panel hacia abajo.
- Fije el panel SmartBracket con cinta adhesiva de doble cara u otros elementos de fijación temporales. El panel de montaje puede instalarse en una superficie vertical u horizontal o en una esquina del local utilizando el soporte angular.
La altura de instalación recomendada es de 16.4 ft en el techo o de 3.3 ft en una superficie lateral.
La cinta adhesiva de doble cara solo puede utilizarse para una instalación temporal. El dispositivo fijado por la cinta adhesiva puede despegarse de la superficie en cualquier momento. Mientras el dispositivo esté fijado con cinta adhesiva, el interruptor antisabotaje no se activará cuando el dispositivo se separe de la superficie.
- Ajuste la posición necesaria del botón deslizante de Modo de detección de la carcasa del dispositivo.
- Coloque el detector en el panel de montaje SmartBracket y ejecute el Test de intensidad señal Jeweller y el Test de intensidad de señal Wings. La intensidad de señal recomendada es de dos o tres barras. Con una intensidad de señal de una o cero barras, no garantizamos que el dispositivo funcione correctamente. Considere la posibilidad de reubicar el dispositivo, ya que cambiar su posición incluso 8” puede mejorar considerablemente la intensidad de la señal. Si la señal sigue siendo mala o inestable después de la reubicación, utilice un repetidor de señal de radio.
- Ejecute el test de zona de detección. Para comprobar el detector de movimiento, camine por las instalaciones mientras observa el indicador LED y determine la zona de detección del detector. El alcance máximo de la detección de movimiento es de 16.4 ft. Si, durante el test, el detector no reaccionó al movimiento en 5 de los 5 casos, reubique el dispositivo.
- Retire el detector del panel de montaje SmartBracket.
- Utilice los tornillos suministrados para fijar el SmartBracket / el soporte angular o de terceros a la superficie.
- Si el detector se instala directamente en el panel de montaje, fije el dispositivo a él. Cuando instale el detector en el soporte angular o de terceros, fije primero el panel de montaje SmartBracket al soporte utilizando los tornillos suministrados. Luego, instale el detector en el panel de montaje.
- Salga de la zona de detección del dispositivo (el ángulo de visión horizontal es de 15°) y asegúrese de que no haya ningún movimiento dentro del campo de visión del detector. Esto es necesario para la correcta calibración del sensor de enmascaramiento. Durante la calibración, el indicador LED del detector parpadeará en verde cada 0.5 seg. La calibración tarda hasta 2 minutos.
La calibración se inicia automáticamente tras instalar el detector en el panel de montaje.
- Apriete el tornillo de fijación en la parte inferior de la carcasa del detector. El tornillo es necesario para una fijación más fiable del detector y para protegerlo contra el desmontaje rápido.
Si el indicador LED no se activa tras instalar el detector en el SmartBracket, compruebe el estado del interruptor antisabotaje en la app Ajax, la integridad del soporte y la estanqueidad de la fijación del detector en el panel. En caso de intento de arrancar el detector de la superficie o de retirarlo del panel de montaje, recibirá una notificación.
Mantenimiento
Compruebe el funcionamiento del detector con regularidad. La frecuencia óptima de las comprobaciones es de una vez cada tres meses. Limpie la carcasa del detector de polvo, telarañas y otros contaminantes a medida que vayan apareciendo. Utilice toallitas suaves y secas adecuadas para el mantenimiento del equipamiento.
No utilice sustancias que contengan alcohol, acetona, gasolina y otros disolventes activos para limpiar el dispositivo.
Las baterías preinstaladas proporcionan hasta 3 años de funcionamiento autónomo del detector. Cuando la batería esté baja, el sistema enviará la notificación correspondiente a las apps Ajax. En caso de alarma, el indicador LED se encenderá y se apagará suavemente.
Especificaciones técnicas
Garantía
La garantía para los productos de Limited Liability Company «Ajax Systems Manufacturing» es válida durante 2 años tras la compra.
Si el dispositivo no funciona correctamente, le recomendamos que contacte primero con el servicio de asistencia, ya que la mayoría de los problemas técnicos pueden resolverse en remoto.
Póngase en contacto con el soporte técnico:
Fabricado por «AS Manufacturing» LLC
