Superior MultiTransmitter G3 Jeweller è un modulo di integrazione utilizzato per collegare dispositivi cablati di terze parti a un sistema Ajax. Dispone di 18 zone cablate per collegare dispositivi NC, NO, EOL, 2EOL e 3EOL.
Superior MultiTransmitter G3 Jeweller ha due tamper antisabotaggio che lo proteggono dallo smontaggio. Il modulo è alimentato dalla rete elettrica a 100–240 V~ e può funzionare con una batteria di riserva da 12 V⎓. Inoltre, il modulo può fornire 10,5–15 V⎓ per i dispositivi collegati.
Il modulo di integrazione funziona in un sistema Ajax e scambia dati con un hub tramite i protocolli radio Jeweller e Wings sicuri.
Superior MultiTransmitter G3 Jeweller è un dispositivo della linea di prodotti Superior. Solo i partner accreditati di Ajax Systems possono vendere, installare ed eseguire la manutenzione dei prodotti Superior.
Elementi funzionali
Elementi della custodia
- Viti per fissare il coperchio della custodia. Per svitarli, utilizzare una chiave esagonale (Ø 4 mm).
- Guida luminosa per indicare lo stato del modulo di integrazione.
- Parte con supporti per una batteria di riserva.
Una batteria di riserva non è inclusa.
- Codice QR e ID (numero di serie) del modulo di integrazione.
- Parte perforata della custodia. Serve per far attivare il tamper antisabotaggio quando c’è un tentativo di staccare il dispositivo dalla superficie. Fare attenzione a non romperla.
- Parti forate della custodia per instradare i fili dei dispositivi connessi.
- Fissaggi per cavi.
Elementi della scheda

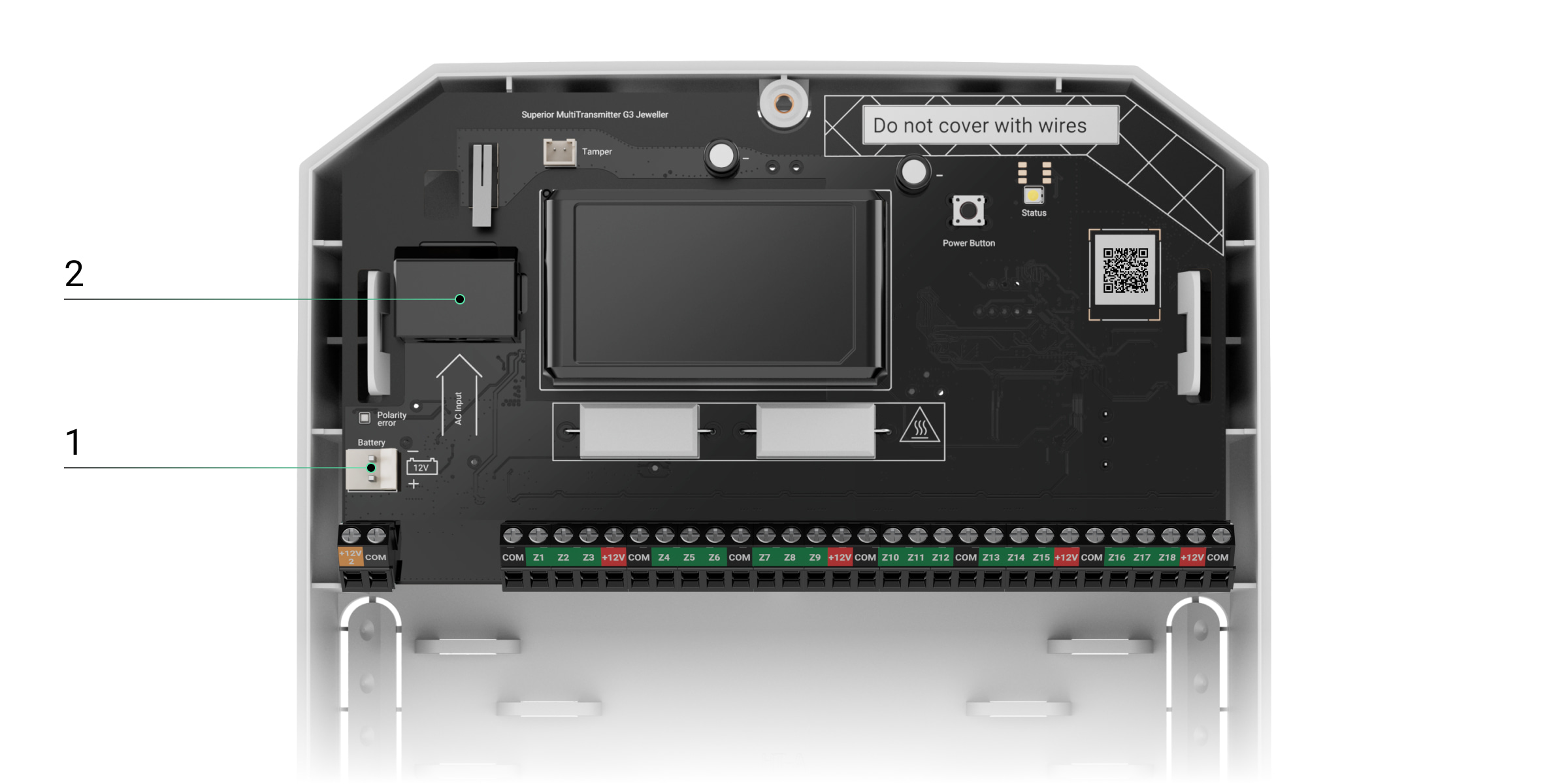

- Morsetti per il collegamento dell’alimentazione per i rilevatori antincendio.
- Morsetti per il collegamento di una batteria di riserva da 12 V⎓.
- Indicatore di errore della batteria. Si accende se la batteria è collegata con polarità inversa (ad esempio, “–” è collegato a “+” e viceversa).
- Connettore del cavo di alimentazione.
- Tamper antisabotaggio sul lato anteriore. Rileva i tentativi di rimozione del coperchio della custodia del modulo.
- Connettore per fissare una scheda del tamper antisabotaggio al modulo. La scheda del tamper antisabotaggio è inclusa nel set completo di Ajax Case (la custodia è venduta separatamente).

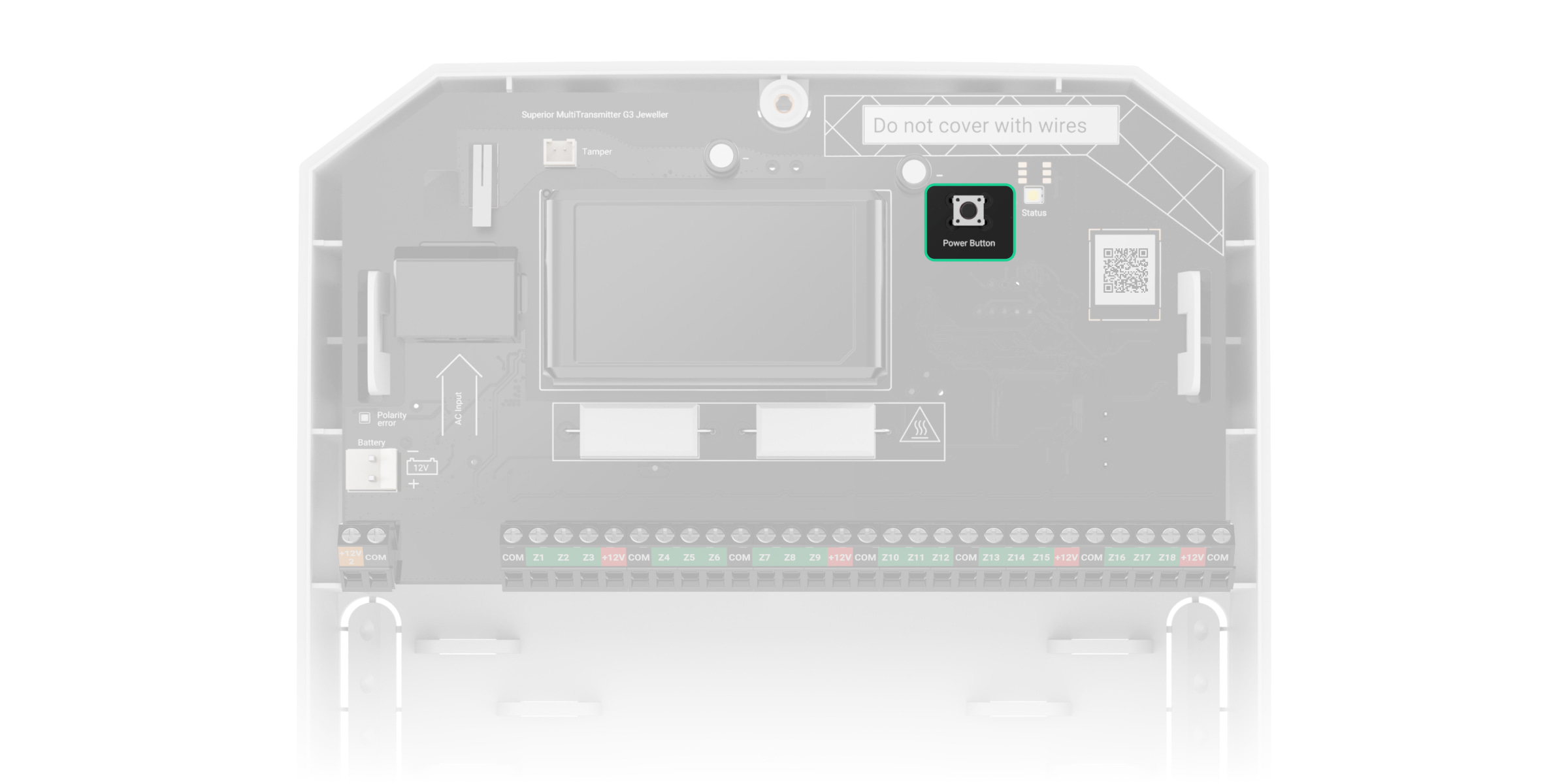

- Pulsante di accensione.

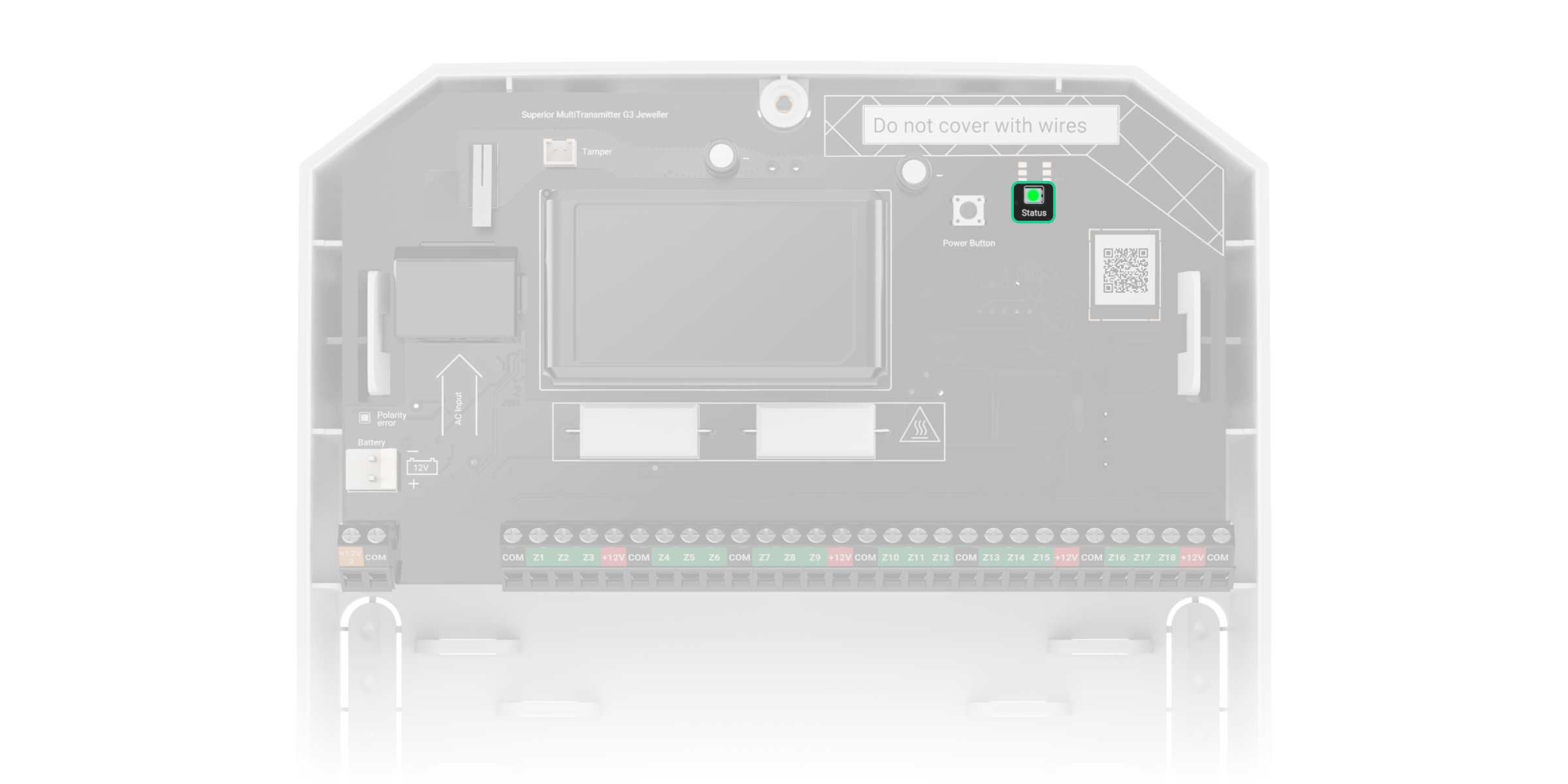

- Indicatore LED.

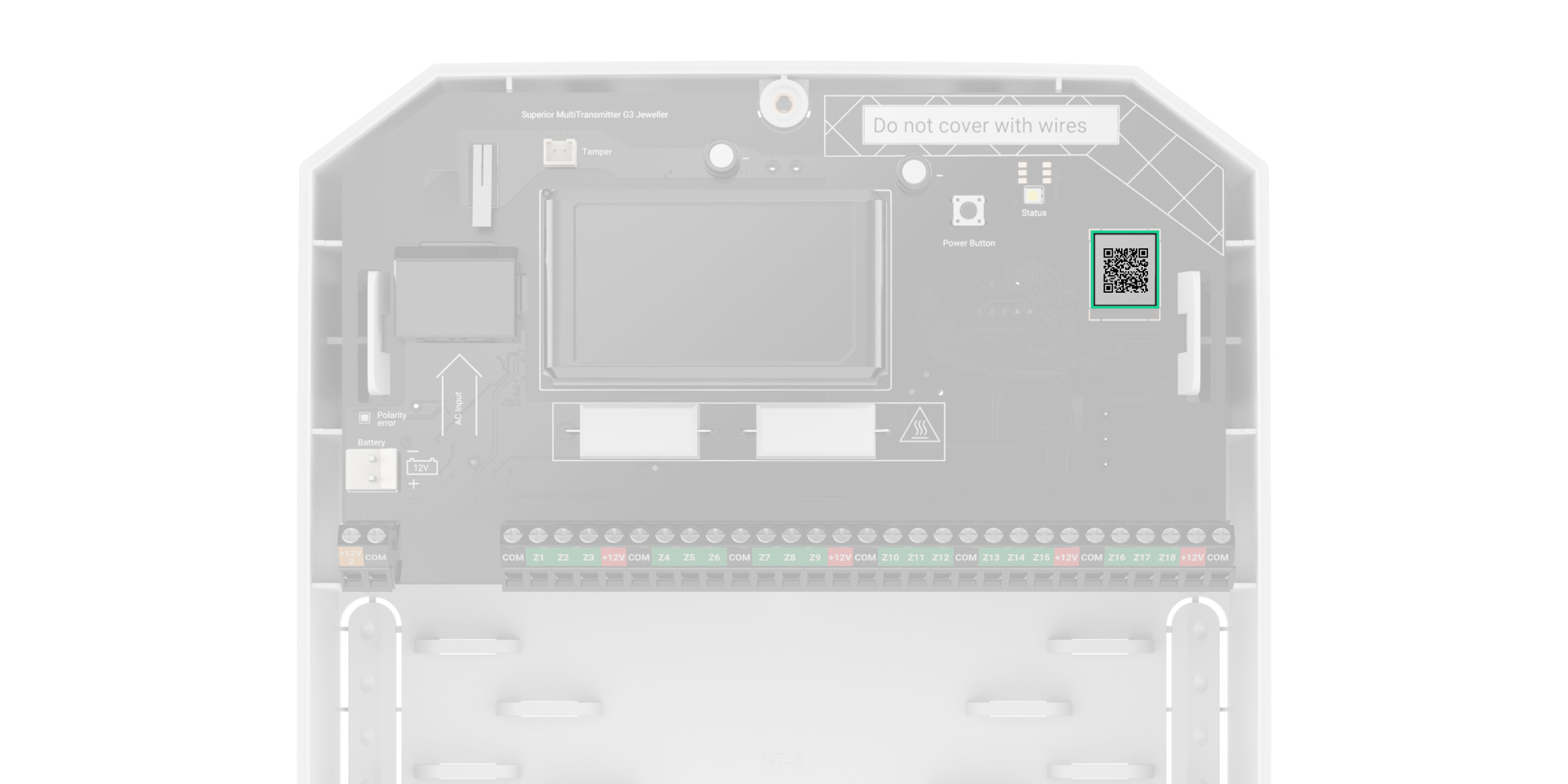

- Codice QR e ID (numero di serie) del dispositivo.
- Fori di fissaggio per installare la scheda Superior MultiTransmitter G3 Jeweller nella custodia.
- Morsetti per il collegamento di dispositivi cablati di terze parti.
- Tamper antisabotaggio sul lato posteriore. Segnala i tentativi di distacco della custodia del modulo dalla superficie.
Morsetti
Morsetti sul lato sinistro della scheda:
- +12V2 — 10,5–15 V⎓ potenza di uscita per rilevatori antincendio, fino a 0,4 A in totale.
- COM — ingresso comune per il collegamento di circuiti di alimentazione e contatti di segnale di dispositivi cablati.
Morsetti sul lato destro della scheda:
- Z1–Z18 — ingressi per la connessione di dispositivi cablati.
- +12V — uscita di alimentazione 10,5–15 V⎓ per dispositivi cablati, fino a 1 A in totale per tutte le uscite di alimentazione.
- COM — ingresso comune per il collegamento di circuiti di alimentazione e contatti di segnale di dispositivi cablati.
Hub e ripetitori compatibili
Il modulo di integrazione richiede un hub Ajax con OS Malevich 2.36 o versioni successive.
Principio di funzionamento
Superior MultiTransmitter G3 Jeweller è progettato per integrare dispositivi cablati di terze parti nel sistema Ajax. Il modulo di integrazione riceve informazioni su allarmi, malfunzionamenti ed eventi dai dispositivi attraverso una connessione cablata. Quindi invia l’evento all’hub tramite il protocollo di trasferimento dati wireless Jeweller. L’hub invia notifiche agli utenti e alla centrale ricezione allarmi.
Un dispositivo cablato collegato a Superior MultiTransmitter G3 Jeweller può funzionare in una delle seguenti modalità di sensore:
- Rilevamento degli allarmi
- Cambio delle modalità di sicurezza
- Controllo dell’elemento di blocco
- Controllo della serratura a catenaccio
Superior MultiTransmitter G3 Jeweller può essere utilizzato per integrare pulsanti di allarme e di richiesta di aiuto d’urgenza, rilevatori di movimento per interni ed esterni, nonché rilevatori che rispondono all’apertura di porte, vibrazioni, rottura di vetri, incendio, fughe di gas e allagamenti, ecc.
Inoltre, è possibile impostare KeyArm Zone che consente di cambiare le modalità di sicurezza del sistema con un dispositivo di terze parti collegato a Superior MultiTransmitter G3 Jeweller. KeyArm consente di inserire/disinserire il sistema e singole aree o di gestire la Modalità notturna.
Il tipo di dispositivo è specificato nelle impostazioni della zona a cui è collegato il dispositivo cablato. Il tipo di evento selezionato determina il testo delle notifiche di allarme e degli eventi del dispositivo collegato, nonché i codici di eventi trasmessi al software di monitoraggio.
Controllo dell’elemento di blocco e Controllo della serratura a catenaccio modalità del sensore sono utilizzati per integrare elementi di blocco e contatti di serratura a catenaccio di terze parti in un sistema Ajax secondo il principio di inevitabilità (tedesco: Zwangsläufigkeit).
Tipi di dispositivi cablati
| Modalità di funzionamento Rilevare gli allarmi | |||
| Tipo di evento | Icona | Significato | |
| Allarme antisabotaggio |
![]() |
Evento di attivazione del tamper antisabotaggio del dispositivo o del rilevatore. | |
| Intrusione |
![]() |
Allarme in caso di attivazione del rilevatore di movimento, di apertura o altro. | |
| Incendio |
![]() |
Allarme in caso di attivazione dei rilevatori antincendio. | |
| Aiuto d’urgenza |
![]() |
Allarme causato dalla pressione di un pulsante di aiuto d’urgenza. | |
| Pulsante antipanico |
![]() |
Allarme causato dalla pressione del pulsante di allarme. | |
| Allarme di gas |
![]() |
Allarme in caso di superamento della concentrazione di gas. | |
| Malfunzionamento |
![]() |
Evento di malfunzionamento di un rilevatore o dispositivo connesso. | |
| Allagamento |
![]() |
Allarme causato da allagamento. | |
| Rottura del vetro |
![]() |
Allarme quando il sensore di rottura del vetro è attivato. Questo tipo di evento funziona solo in modalità di funzionamento Impulso. |
|
| Alta temperatura |
![]() |
Allarme al superamento del limite massimo di temperatura. | |
| Bassa temperatura |
![]() |
Allarme al superamento del limite inferiore di temperatura. | |
| Mascheramento |
![]() |
Allarme quando viene rilevato il mascheramento del dispositivo. | |
| Codice coercizione (apertura) |
![]() |
Allarme quando viene inserito il codice di coercizione. Questo tipo di evento funziona solo in modalità di funzionamento Impulso. |
|
| Vibrazioni (sensore sismico) |
![]() |
Allarme in caso di attivazione del sensore sismico. Questo tipo di evento funziona solo in modalità di funzionamento Impulso. |
|
| Personalizzabile |
![]() |
Il tipo di evento viene personalizzato dall’utente. Non viene inviato alla centrale ricezione allarmi e agli utenti via SMS. |
|
| Modalità operativa Cambio modalità di sicurezza | |||
| Icona | Significato | ||
![]() |
È possibile impostare KeyArm Zone che consente di cambiare le modalità di sicurezza del sistema con un dispositivo di terze parti collegato a Superior MultiTransmitter G3 Jeweller. KeyArm consente di inserire/disinserire il sistema e singole aree o di gestire la Modalità notturna. Se la funzione Aree seguite è configurata per le aree, il loro stato di sicurezza può cambiare automaticamente a seconda delle loro impostazioni e degli stati degli iniziatori. |
||
| Modalità operativa Controllo dell’elemento di blocco | |||
| Icona | Significato | ||
![]() |
È possibile impostare Controllo dell’elemento di blocco che consente di ricevere notifiche sullo stato dell’elemento di blocco di terze parti. Questa funzione fa parte del principio di inevitabilità (in tedesco: Zwangsläufigkeit). |
||
| Controllo della serratura a catenaccio modalità operativa | |||
| Icona | Significato | ||
![]() |
È possibile impostare Controllo della serratura a catenaccio che consente di ricevere notifiche sullo stato della serratura a catenaccio. Questa funzione fa parte del principio di inevitabilità (in tedesco: Zwangsläufigkeit). |
||
Superior MultiTransmitter G3 Jeweller ha 18 zone cablate. Si consiglia di collegare un dispositivo a una zona.
Il modulo di integrazione ha cinque linee di alimentazione da 10,5–15 V⎓: una per i rilevatori antincendio (fino a 0,4 A) e quattro per altri dispositivi (fino a 1 A in totale per tutte le uscite di alimentazione).
Una volta attivato l’allarme antincendio, i rilevatori devono essere resettati elettricamente per tornare allo stato operativo normale. Per questo motivo, l’alimentazione dei rilevatori antincendio deve essere collegata a una linea dedicata. Evitare di collegare altri dispositivi ai morsetti di alimentazione del rilevatore antincendio, poiché ciò potrebbe causare falsi allarmi o un funzionamento non corretto del dispositivo.
Tipi di connessione supportati:
- NO (normalmente aperto)
- NC (normalmente chiuso)
- EOL (connessione con una resistenza)
- 2EOL (connessione con due resistenze)
- 3EOL (connessione con tre resistenze)
Il dispositivo supporta EOL con una resistenza da 1 a 15 kΩ. La resistenza totale di tutte le resistenze è fino a 30 kΩ. Per aumentare la protezione antisabotaggio, è possibile utilizzare resistori EOL con resistenze diverse in un unico rilevatore. Il rapporto di resistenza raccomandato per i resistori EOL: R1=R, R2=2R, R3=3R. Per i dispositivi con relè a stato solido o interruttori a semiconduttore, si consiglia di utilizzare R1 > 3 kΩ.
Nell’app Ajax, è possibile selezionare lo stato normale (normalmente chiuso o normalmente aperto) per ciascuna coppia di terminali: allarme, allarme antisabotaggio e malfunzionamento. Questo consente di collegare qualsiasi rilevatore con contatti puliti a potenziale zero a Superior MultiTransmitter G3 Jeweller.
Protocollo di trasferimento dati Superior Jeweller
Superior Jeweller è un protocollo radio aggiornato per i dispositivi Superior, che garantisce la conformità alla norma EN 50131 (Grade 3). Supporta la cifratura avanzata e il salto di frequenza. Il salto di frequenza completo è disponibile solo se tutti i dispositivi del sistema utilizzano Superior Jeweller. Se almeno un dispositivo utilizza il protocollo Jeweller standard, il sistema sarà limitato a Grade 2: la cifratura rimane, ma il salto di frequenza è disattivato. I dispositivi Superior possono funzionare anche utilizzando il protocollo Jeweller standard, a seconda dell’hub.
Protocollo di trasferimento dati Wings
Wings è una tecnologia di comunicazione wireless proprietaria per trasmettere pacchetti di dati di grandi dimensioni. Il modulo di integrazione utilizza Wings per caricare gli aggiornamenti del firmware.
Comunicazione crittografata avanzata
La comunicazione tra Superior MultiTransmitter G3 Jeweller e l’hub è protetta tramite cifratura avanzata che garantisce la riservatezza e l’integrità dei dati trasmessi. Questo significa che tutti i dati sensibili nel messaggio sono crittografati e ogni messaggio include un tag di autenticazione unico che consente al sistema di verificare che i dati non siano stati modificati durante la trasmissione. Grazie a questa architettura, il sistema è in grado di rilevare eventuali sabotaggi e di rifiutare messaggi falsificati o alterati, garantendo una protezione robusta contro attacchi attivi e passivi. Questo garantisce una comunicazione sicura tra il dispositivo e l’hub, nonché una protezione affidabile del sistema e dei dati.
Salto di frequenza
Per soddisfare i requisiti di Grade 3, Superior MultiTransmitter G3 Jeweller utilizza il salto di frequenza per la comunicazione radio con l’hub (o con il ripetitore). Secondo questo metodo, l’hub e i dispositivi aggiunti a esso cambiano la loro frequenza di funzionamento secondo uno schema definito. La sequenza di salto copre un insieme definito di canali all’interno delle bande operative e i dispositivi passano alle frequenze in modo sincrono con l’hub. Anche se alcuni canali sono soggetti a inibizione, i messaggi possono essere trasmessi con successo tramite altri canali. Il salto di frequenza migliora l’affidabilità e le prestazioni del sistema e garantisce la sua resistenza all’interferenza intenzionale e ai tentativi di inibizione.
Il salto di frequenza non causa ritardi o pause durante la comunicazione radio e non riduce la velocità di trasferimento dei dati. Se i ripetitori vengono aggiunti al sistema, il salto di frequenza viene utilizzato per tutte le comunicazioni radio: “dispositivo ↔ ripetitore” e “ripetitore ↔ hub”.
Il sistema utilizza il salto di frequenza per la comunicazione radio solo se tutti i dispositivi wireless supportano questo metodo.
Se almeno un dispositivo aggiunto al sistema non supporta il salto di frequenza, l’hub e tutti i dispositivi passano alle frequenze operative di quel dispositivo e non utilizzano il salto di frequenza per la comunicazione radio.
Aggiornamento del firmware
Se è disponibile una nuova versione del firmware per Superior MultiTransmitter G3 Jeweller, l’icona appare nelle app Ajax nella scheda Dispositivi
. Un amministratore o un PRO con accesso alle impostazioni del sistema può eseguire un aggiornamento negli stati o nelle impostazioni del dispositivo. Le istruzioni sullo schermo aiutano ad aggiornare il firmware con successo.
Invio di eventi alla centrale ricezione allarmi
Un sistema Ajax può trasmettere allarmi all’app di monitoraggio Ajax PRO Desktop e alla centrale ricezione allarmi (CRA) nei formati SurGard (Contact ID), SIA (DC-09), ADEMCO 685 e altri protocolli.
Superior MultiTransmitter G3 Jeweller può trasmettere i seguenti eventi:
- Allarme antisabotaggio/ripristino del modulo di integrazione.
- Allarme/ripristino del dispositivo collegato.
- Perdita/ripristino della connessione tra il modulo di integrazione e l’hub o il ripetitore.
- Perdita/ripristino della connessione tra il modulo di integrazione e i dispositivi ad esso collegati.
- Disattivazione/attivazione del modulo di integrazione.
- Disattivazione/attivazione dei dispositivi cablati collegati al modulo di integrazione.
- Tentativo non riuscito di inserire un sistema di sicurezza (se la verifica di integrità del sistema è attivata).
Quando si riceve un allarme, l’operatore di monitoraggio sa esattamente cosa è successo e dove inviare le guardie giurate. L’indirizzabilità del dispositivo Ajax consente al sistema di inviare eventi all’app Ajax PRO Desktop e alla centrale ricezione allarmi con il tipo di dispositivo, il nome, l’area di sicurezza e la stanza virtuale specificati. L’elenco dei parametri trasmessi può variare a seconda del tipo del software di monitoraggio e del protocollo di comunicazione selezionato.
È possibile trovare l’ID dispositivo e il numero del loop (zona) negli stati del dispositivo. Il numero del dispositivo corrisponde al numero del loop (zona).
Scelta del luogo di installazione

Superior MultiTransmitter G3 Jeweller è progettato per installazione in ambienti interni. Si consiglia di scegliere un luogo di installazione nascosto alla vista.
Quando si sceglie il luogo di installazione di Superior MultiTransmitter G3 Jeweller, bisogna considerare i parametri che ne influenzano il funzionamento:
- Intensità segnale di Jeweller e Wings
- Lunghezza del cavo per il collegamento dei dispositivi cablati a Superior MultiTransmitter G3 Jeweller
Considerare le raccomandazioni di installazione quando si progetta il sistema per l’impianto. Solo gli specialisti possono progettare e installare un sistema Ajax. L’elenco dei partner consigliati è disponibile qui.
Intensità segnale
Il livello dell’intensità segnale di Jeweller è determinato dal numero di pacchetti di dati non consegnati o danneggiati in un determinato periodo. L’icona nella scheda Dispositivi
nelle app Ajax indica l’intensità segnale:
- tre tacche: intensità segnale eccellente;
- due tacche: buona intensità segnale;
- una tacca: bassa intensità segnale, il funzionamento stabile non è garantito;
- icona barrata: nessun segnale.
Controllare l’intensità segnale di Jeweller e Wings prima dell’installazione finale. Con l’intensità segnale di una o zero tacche, non garantiamo il funzionamento stabile del modulo. In questo caso, provare a ricollocare il modulo, uno spostamento di anche soli 8 pollici può migliorare l’intensità del segnale. Se il segnale è ancora debole o instabile dopo il trasferimento, utilizzare un ripetitore.
Per scoprire come eseguire il Test intensità segnale di Jeweller e Wings, consultare la sezione Test di funzionamento.
Dove non installare il modulo di integrazione
- All’esterno. Ciò potrebbe causare il malfunzionamento del modulo.
- In locali con temperatura e umidità superiori ai limiti consentiti. Questo potrebbe danneggiare il modulo.
- A una distanza inferiore a 3 ft dall’hub (o dal ripetitore).
- In luoghi con intensità segnale di Jeweller o Wings bassa o instabile.
Preparazione all’installazione
Disposizione dei cavi
Leggere attentamente il manuale utente del rilevatore o dispositivo cablato di terze parti prima di collegarlo al Superior MultiTransmitter G3 Jeweller. Per qualsiasi domanda, si prega di contattare l’assistenza tecnica del produttore del dispositivo.
La violazione delle regole di installazione di base, delle raccomandazioni di questo manuale e delle istruzioni dei produttori di dispositivi cablati di terze parti può provocare un loro funzionamento scorretto e falsi allarmi.
Quando si pianifica dove installare il modulo di integrazione o i dispositivi cablati collegati, considerare lo schema di cablaggio dei cavi di alimentazione dell’impianto. I cavi di segnale dei dispositivi del sistema di sicurezza devono essere posati a una distanza di almeno 20 pollici dai cavi di alimentazione in caso di instradamento parallelo. Se i cavi si intersecano, mantenere l’angolo di 90°.
Per gli impianti in costruzione o ristrutturazione, i cavi sono posati dopo l’installazione del cablaggio elettrico dell’impianto. Utilizzare tubi protettivi, fascette, clip e graffette per organizzare e fissare i cavi. Assicurarsi che gli elementi di fissaggio non danneggino i cavi o il loro isolamento durante l’installazione.
Per la posa dei cavi all’esterno (cioè non all’interno delle pareti), utilizzare una canalina elettrica. Le canaline non devono essere riempite di cavi per più della metà. Non piegare i cavi. Se possibile, la canalina deve essere nascosta alla vista, ad esempio dietro un mobile.
Si consiglia di instradare i cavi dentro pareti, pavimenti e soffitti. Ciò garantirà una maggiore sicurezza: i cavi non saranno visibili, non si potrà danneggiarli accidentalmente e sarà impossibile per un intruso accedervi.
Durante l’installazione, rispettare il raggio di curvatura indicato dal produttore nelle specifiche del cavo. Altrimenti, si rischia di danneggiare o rompere il conduttore.
Prima dell’installazione, controllare che tutti i cavi non siano piegati o danneggiati fisicamente. Eseguire l’installazione in modo da ridurre al minimo la possibilità di danneggiare i cavi dall’esterno.
Specifiche dei cavi per dispositivi collegati
Si consiglia di utilizzare un cavo di segnale in alluminio rivestito in rame con una sezione trasversale di 0,22 mm² (circa 24 AWG).
La lunghezza massima del cavo del segnale utilizzato per collegare dispositivi di terze parti a Superior MultiTransmitter G3 Jeweller è di 1,300 ft. Tuttavia, la lunghezza massima può variare a seconda del tipo di cavo e delle esigenze del produttore del dispositivo di terze parti. Non sono stati testati altri tipi di cavi.
Per verificare i requisiti specifici del cavo, fare riferimento al manuale utente del dispositivo che sarà collegato al modulo.
Preparazione dei cavi per il collegamento
Rimuovere lo strato isolante del cavo e spellare il cavo con una pinza spelafili apposita. Le estremità dei cavi inseriti nei morsetti del dispositivo devono essere stagnate o crimpate con un manicotto. Questo assicurerà una connessione affidabile e proteggerà il conduttore dall’ossidazione.
Per verificare i requisiti specifici di preparazione del cavo, fare riferimento al manuale utente del dispositivo che sarà collegato a Superior MultiTransmitter G3 Jeweller. Seguite questi requisiti per garantire il corretto funzionamento del dispositivo.
Installazione
Prima di installare Superior MultiTransmitter G3 Jeweller, assicurarsi di aver selezionato la posizione ottimale che rispetti i requisiti di questo manuale.
Fissare il modulo di integrazione su una superficie verticale. L’installazione verticale è necessaria affinché il tamper antisabotaggio risponda se qualcuno tenta di staccare il modulo. Prima dell’installazione, consultare la documentazione della batteria — alcune batterie devono essere montate solo verticalmente (con i terminali rivolti verso l’alto). Un’installazione in una posizione diversa potrebbe causare un rapido deterioramento della batteria.
Installazione del modulo
- Disattivare l’alimentazione dei cavi che si collegheranno a Superior MultiTransmitter G3 Jeweller.

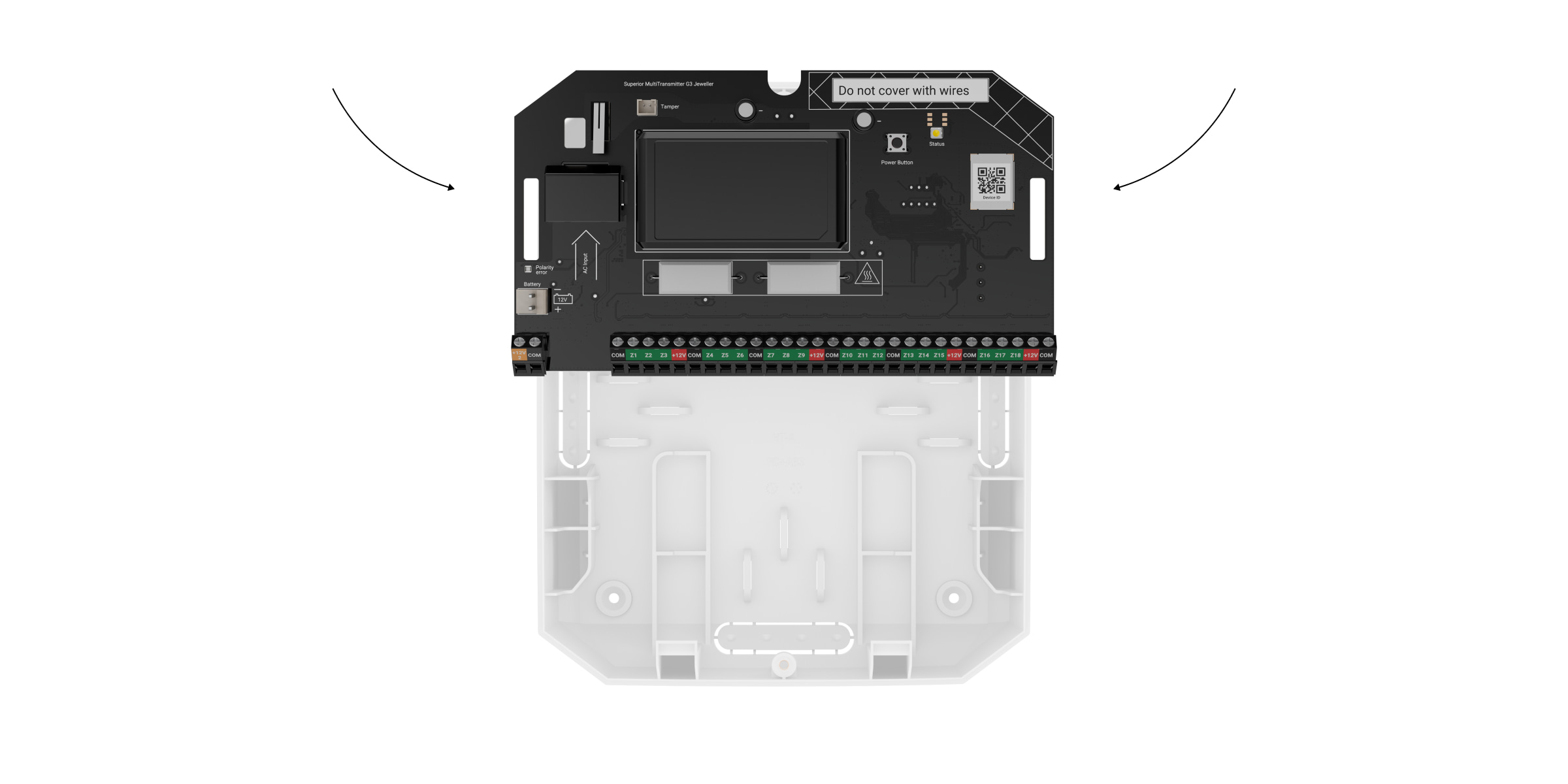

- Rimuovere la scheda del modulo dalla sua custodia spingendo le chiusure verso il basso e tirando la scheda del modulo.
- Preparare i fori per instradare i cavi nella custodia. Staccare con cura le parti perforate necessarie della custodia del modulo.
- Far passare il cavo di alimentazione del modulo e i cavi del dispositivo cablato nella custodia del modulo attraverso i fori predisposti.
- Utilizzando tutti i punti di fissaggio, fissare la custodia del modulo a una superficie verticale nell’impianto di installazione selezionato con le viti in dotazione. Uno di questi punti si trova nella parte perforata sopra il tamper antisabotaggio: se qualcuno tenta di staccare il modulo di integrazione, il tamper antisabotaggio verrà attivato.
- Installare la scheda Superior MultiTransmitter G3 Jeweller nella custodia sui supporti.
- Collegare i dispositivi cablati al modulo di integrazione, fissando saldamente i fili nei morsetti. Lo schema elettrico è riportato nel manuale utente fornito dal produttore del dispositivo cablato.
Se il dispositivo cablato richiede un’alimentazione a 12 V⎓, può essere collegato ai morsetti di alimentazione della zona del modulo di integrazione corrispondente. Sono forniti morsetti di alimentazione separati per i rilevatori antincendio.
Utilizzare fili separati per collegare il contatto del segnale e i circuiti di alimentazione del dispositivo cablato al morsetto COM del modulo. Due fili possono essere collegati a un morsetto.
Leggere le istruzioni del produttore prima di collegare il dispositivo al modulo di integrazione.

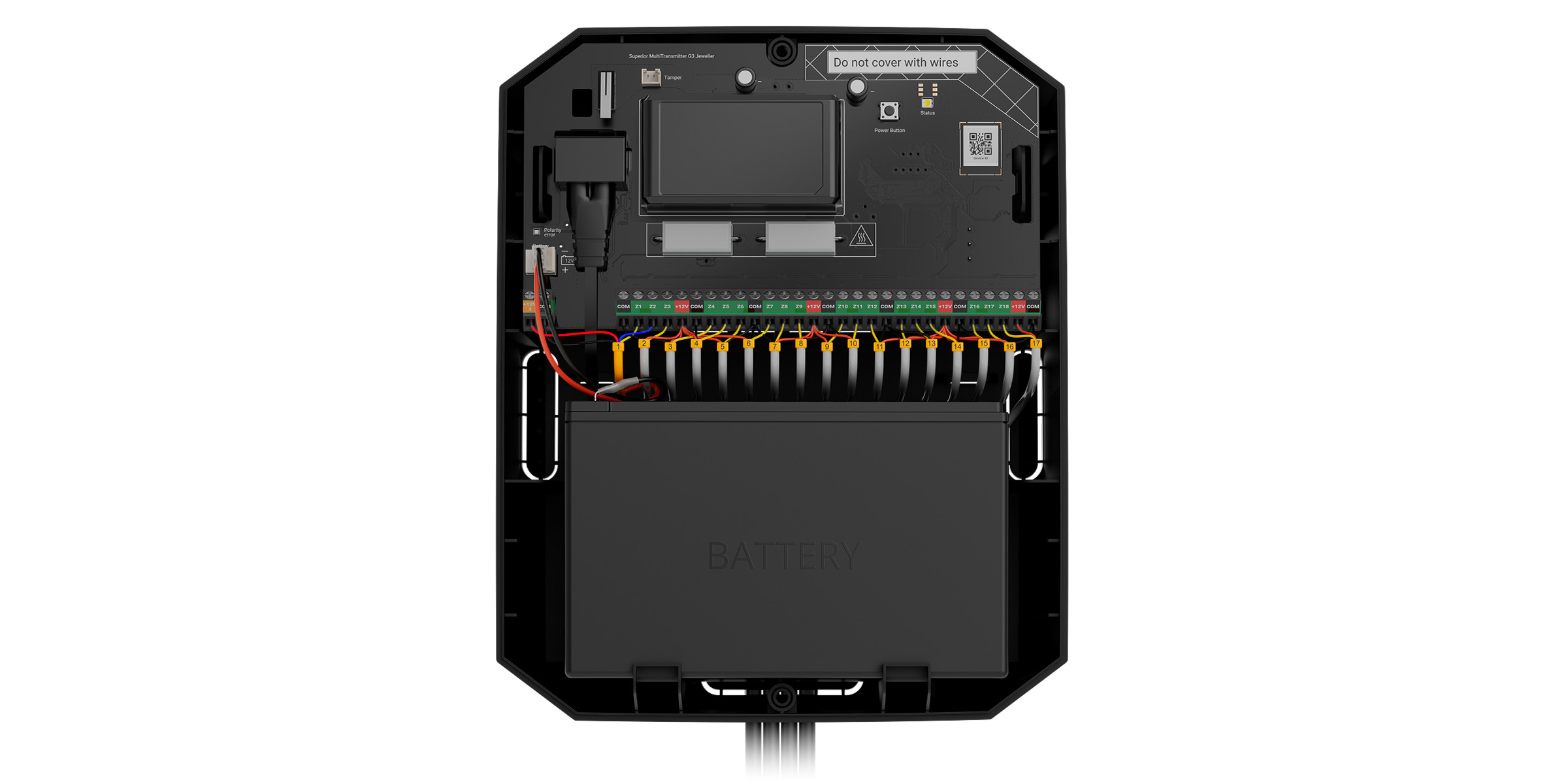

- Installare la batteria nei supporti designati presenti nella custodia.
Si consiglia di utilizzare una batteria da 12 V⎓ con capacità di 4 o 7 Ah . All’interno della custodia sono presenti supporti appositamente progettati per tali batterie. È possibile utilizzare anche batterie simili con capacità diverse, se le loro dimensioni sono adatte alla custodia e il tempo massimo di ricarica completa non supera le 24 ore. Le dimensioni massime della batteria che può essere installata nella custodia sono 5,94″ × 2,55″ × 3,70″, e il peso massimo è di 11 lb.
- Collegare la batteria di riserva al morsetto corrispondente del modulo utilizzando il cavo in dotazione. Seguire la corretta polarità e l’ordine di collegamento dei fili. Si noti che gli alimentatori di terze parti non possono essere collegati ai morsetti.
- Collegare il cavo di alimentazione al connettore corrispondente.
- Fissare i cavi con le fascette.
- Aggiungere Superior MultiTransmitter G3 Jeweller all’hub.
- Aggiungere al sistema i dispositivi cablati collegati.
- Installare il coperchio anteriore sul modulo e fissarlo con le viti in dotazione.
- Eseguire il test di funzionamento del modulo.
Collegamento di dispositivi cablati al modulo
I passaggi seguenti descrivono come collegare dispositivi cablati al modulo di integrazione che è già stato installato e aggiunto al sistema. Se il modulo non è ancora stato installato, fare riferimento alla sezione Installazione del modulo.
- Svitare il coperchio anteriore del modulo e rimuoverlo.
- Attivare il modulo di integrazione tenendo premuto il pulsante di accensione.
- Scollegare l’alimentazione esterna da 100—240 V~ e la batteria di riserva.
- Selezionare la zona del modulo di integrazione a cui si desidera collegare un dispositivo.
- Far passare il cavo del dispositivo di terze parti nella custodia del modulo di integrazione.
- Collegare il dispositivo al modulo di integrazione, fissando saldamente i fili nei morsetti. Lo schema elettrico è riportato nel manuale utente fornito dal produttore del dispositivo cablato.
Se il dispositivo cablato richiede un’alimentazione a 12 V⎓, può essere collegato ai morsetti di alimentazione della zona del modulo di integrazione corrispondente. Sono forniti morsetti di alimentazione separati per i rilevatori antincendio.
Utilizzare fili separati per collegare il contatto del segnale e i circuiti di alimentazione del dispositivo cablato al morsetto COM del modulo. Due fili possono essere collegati a un morsetto.
Leggere le istruzioni del produttore prima di collegare il dispositivo al modulo di integrazione.
- Fissare il cavo con fascette utilizzando elementi di fissaggio speciali all’interno della custodia del modulo.
- Collegare l’alimentazione esterna 100—240 V~ e la batteria di riserva al modulo di integrazione.
- Attivare il modulo di integrazione tenendo premuto il pulsante di accensione.
- Aggiungere al sistema i dispositivi cablati collegati.
- Controllare il funzionamento del rilevatore cablato connesso.
- Installare il coperchio anteriore sul modulo e fissarlo con le viti in dotazione.
Aggiunta al sistema
I dispositivi cablati possono essere collegati al Superior MultiTransmitter G3 Jeweller sia prima che dopo aver aggiunto il modulo all’hub.
L’hub e il dispositivo funzionanti con diverse frequenze radio sono incompatibili. L’intervallo di frequenza del dispositivo può variare a seconda della regione. Si consiglia di acquistare e utilizzare dispositivi Ajax nella stessa regione. Il supporto tecnico può aiutarti a verificare le frequenze di funzionamento.
Verificare la compatibilità del dispositivo prima di aggiungere il modulo di integrazione al sistema. Superior MultiTransmitter G3 Jeweller è un dispositivo della linea di prodotti Superior. Solo i partner accreditati di Ajax Systems possono vendere, installare ed eseguire la manutenzione dei prodotti Superior.
Prima di aggiungere il modulo
- Installare un app Ajax PRO.
- Accedere a un account PRO o crearne uno nuovo.
- Selezionare uno spazio o creare uno nuovo.
- Aggiungere almeno una stanza virtuale.
- Aggiungere un hub compatibile allo spazio. Assicurarsi che l’hub sia acceso e che abbia accesso a Internet tramite Ethernet, Wi-Fi e/o rete mobile.
- Controllare gli stati nell’app Ajax per verificare che lo spazio sia disinserito e che l’hub non stia avviando un aggiornamento.
Aggiunta del modulo all’hub
- Aprire un app Ajax PRO. Selezionare lo spazio a cui si vuole aggiungere il modulo di integrazione.
- Andare alla sezione Dispositivi
e premere Aggiungi dispositivo.
- Assegnare un nome al modulo di integrazione.
- Scansionare un codice QR o inserire manualmente l’ID del dispositivo. Il codice QR con l’ID del dispositivo è posizionato sulla scheda del modulo e sul retro della custodia. Inoltre, è duplicato sulla confezione del dispositivo.
- Specificare la stanza virtuale e l’area di sicurezza (se la Modalità aree è attivata).
- Premere Aggiungi, inizierà il conto alla rovescia.
- Accendere il modulo di integrazione tenendo premuto il pulsante di accensione per 3 secondi.
Si noti che la richiesta di connessione all’hub viene inviata nel momento stesso in cui il modulo di integrazione si accende. Se la connessione fallisce, spegnere il modulo per 5 secondi e riprovare. Se il numero massimo di dispositivi è già stato aggiunto all’hub, il sistema riceverà una notifica di errore quando si cerca di aggiungere altri.
Una volta aggiunto all’hub, il modulo di integrazione appare nell’elenco dei dispositivi dell’hub nell’app Ajax. La frequenza di aggiornamento degli stati del dispositivo nell’elenco dipende dalle impostazioni di Jeweller o Jeweller/Fibra ed è di 36 secondi per impostazione predefinita.
Superior MultiTransmitter G3 Jeweller funziona con un solo hub. Quando il modulo di integrazione è aggiunto a un nuovo hub, smette di inviare eventi a quello precedente. Tuttavia, il modulo di integrazione rimane nell’elenco dei dispositivi dell’hub precedente e deve essere rimosso manualmente nell’app Ajax.
Aggiunta di un dispositivo cablato collegato
In un sistema Ajax, ogni dispositivo collegato a Superior MultiTransmitter G3 Jeweller occupa uno slot nel limite dei dispositivi dell’hub.
- In un’app Ajax, andare alla scheda Dispositivi
.
- Trovare Superior MultiTransmitter G3 Jeweller nell’elenco.
- Selezionare Dispositivi sotto l’icona del modulo.
- Premere Aggiungi dispositivo.
- Assegnare un nome al dispositivo.
- Selezionare l’ingresso cablato a cui il dispositivo è fisicamente collegato.
- Selezionare una stanza virtuale.
- Premere Aggiungi dispositivo. Il dispositivo sarà aggiunto entro 30 secondi.
L’intervallo di aggiornamento dello stato del dispositivo dipende dalle impostazioni di Jeweller o Jeweller/Fibra; il valore predefinito è di 36 secondi.
Se il tentativo di connessione fallisce, verificare che la connessione cablata sia impostata correttamente prima di riprovare. Se il numero massimo di dispositivi è già stato aggiunto all’hub, apparirà una notifica di errore quando si cerca di aggiungere un altro dispositivo.
Per eseguire il test di rilevamento, attivare il dispositivo di terze parti collegato (ad esempio, il movimento per i rilevatori di movimento, ecc.) Lo stato del rilevatore di terze parti sarà visualizzato nell’app e sull’indicatore LED del dispositivo, se disponibile.
Test di funzionamento del modulo
Il sistema Ajax offre diversi tipi di test per aiutarvi a selezionare il luogo corretto per l’installazione dei dispositivi. Per Superior MultiTransmitter G3 Jeweller, sono disponibili i seguenti test:
- Test intensità segnale di Jeweller: per determinare l’intensità e la stabilità del segnale tra l’hub (o il ripetitore) e il modulo di integrazione, utilizzando il protocollo di trasferimento dati wireless Jeweller, direttamente nel luogo di installazione del dispositivo.
- Test intensità segnale di Wings: per determinare l’intensità e la stabilità del segnale tra l’hub (o il ripetitore) e il modulo di integrazione, utilizzando il protocollo di trasferimento dati wireless Wings, direttamente nel punto di installazione del dispositivo.
- Test di attenuazione del segnale: consente di ridurre o aumentare artificialmente la potenza del trasmettitore radio. Il test consente agli utenti di verificare la stabilità della comunicazione tra il modulo di integrazione e l’hub simulando le variazioni dell’ambiente dell’impianto.
Icone
Le icone in un’app Ajax mostrano alcuni degli stati del Superior MultiTransmitter G3 Jeweller e gli stati dei dispositivi connessi. È possibile controllare le icone nella scheda Dispositivi .
Icone del modulo
| Icona | Significato |
|
Intensità segnale di Jeweller. Visualizza l’intensità del segnale tra l’hub e il modulo. Il valore raccomandato è di 2–3 tacche. |
|
| Un rilevatore antincendio collegato al modulo di integrazione ha registrato un allarme. | |
|
Livello di carica della batteria di riserva. |
|
| La batteria di riserva non è collegata. | |
| È disponibile un aggiornamento del firmware. Bisogna accedere agli stati del modulo o alle sue impostazioni per trovare la descrizione e lanciare un aggiornamento. | |
| Aggiornamento del firmware in corso: scaricamento/installazione dell’ultima versione. | |
|
Il modulo funziona tramite il ripetitore. |
|
|
Il modulo è in modalità Test di attenuazione del segnale mode. |
|
|
Il modulo è disattivato permanentemente. |
|
|
Le notifiche di allarme antisabotaggio sono disattivate permanentemente. |
|
|
Il modulo è disattivato fino al primo disinserimento del sistema. |
|
|
Le notifiche di tamper antisabotaggio sono disattivate finché il sistema non viene disinserito per la prima volta. |
|
| Il dispositivo ha perso la connessione con l’hub o l’hub ha perso la connessione con il server Ajax Cloud. | |
|
Il modulo non è stato trasferito al nuovo hub. |
Icone di dispositivi collegati
| Icona | Significato |
|
La funzione Campanello è attivata. |
|
|
|
È stato attivato il Ritardo all’ingresso/all’uscita. |
|
Il dispositivo funziona in modalità Sempre attivo. |
|
|
Il dispositivo funzionerà quando è attivata la Modalità notturna. |
|
|
La segnalazione alla centrale ricezione allarmi è disattivata per il dispositivo. |
|
|
Lo stato del dispositivo è OK. Visualizzato solo per le connessioni EOL, NC e NO. |
|
|
Dispositivo in cortocircuito. Visualizzato solo per le connessioni EOL, NC e NO. |
|
| Lo stato del tamper antisabotaggio del dispositivo è OK.* | |
| Allarme antisabotaggio del dispositivo.* | |
| Lo stato dei sensori di intrusione è OK.* | |
| Allarme antintrusione.* | |
| Lo stato del pulsante di aiuto d’urgenza è OK.* | |
| Allarme quando si preme il pulsante di aiuto d’urgenza.* | |
| Lo stato del pulsante antipanico è OK.* | |
| Allarme quando viene premuto il pulsante antipanico.* | |
| Lo stato del sensore antincendio è OK.* | |
| Il dispositivo ha rilevato un allarme antincendio.* | |
| Lo stato del sensore di gas è OK.* | |
| Allarme in caso di superamento della concentrazione di gas.* | |
| Lo stato del dispositivo è OK.* | |
| È stato rilevato un malfunzionamento del dispositivo.* | |
| Lo stato del rilevatore di allagamento è OK.* | |
| Allarme causato dall’allagamento.* | |
| Lo stato del sensore di rottura vetro è OK.* | |
| Allarme della rottura del vetro.* | |
| Lo stato del sensore di alta temperatura è OK.* | |
| Allarme al superamento del limite massimo di temperatura.* | |
| Lo stato del sensore di bassa temperatura è OK.* | |
| Allarme al superamento del limite inferiore di temperatura.* | |
| Lo stato del sensore di mascheramento è OK.* | |
| Allarme mascheramento.* | |
| Lo stato del dispositivo con codice di coercizione è OK.* | |
| Allarme causato dal disinserimento del sistema tramite il dispositivo di codice di coercizione.* | |
| Lo stato del sensore di vibrazione (sismico) è OK.* | |
| Allarme di vibrazione (sismico).* | |
| Lo stato del dispositivo per il quale è stato selezionato il tipo di evento Custom è OK.* | |
| Allarme del dispositivo per il quale è selezionato il tipo di evento Custom.* | |
| Il sensore funziona in modalità Cambio modalità di sicurezza.* | |
| Lo stato dell’Elemento di blocco.* | |
| Lo stato della Serratura a catenaccio.* | |
|
Il dispositivo viene automaticamente disattivato se viene superato un certo numero di allarmi. |
|
|
Il dispositivo viene disattivato automaticamente dal timer di ripristino. |
|
|
Il dispositivo è disattivato dall’utente del sistema. |
|
|
Il dispositivo è disattivato fino al primo evento di disinserimento del sistema. |
* L’icona viene visualizzata solo per le connessioni 2EOL e 3EOL.
Stati
Stati del modulo
Gli stati includono informazioni sul modulo di integrazione e i suoi parametri di funzionamento. Gli stati di Superior MultiTransmitter G3 Jeweller si trovano nelle app Ajax:
- Andare alla sezione Dispositivi
.
- Selezionare Superior MultiTransmitter G3 Jeweller nell’elenco.
| Parametro | Significato |
| Importazione dati | Visualizza l’errore durante il trasferimento dei dati al nuovo hub:
|
| Aggiornamento del firmware | Mostra lo stato dell’aggiornamento del firmware se è disponibile una nuova versione:
|
| Malfunzionamento |
Premendo Il campo appare se viene rilevato un malfunzionamento. |
| Intensità segnale di Jeweller |
Intensità del segnale tra il modulo e l’hub (o il ripetitore) tramite il canale Jeweller. Il valore raccomandato è di 2–3 tacche. Jeweller è il protocollo per trasmettere gli eventi e allarmi. |
| Connessione tramite Jeweller | Stato della connessione tra il modulo e l’hub (o il ripetitore) tramite il canale Jeweller:
|
| Intensità segnale di Wings |
Intensità segnale di Wings tra il modulo e l’hub (o il ripetitore). Il valore raccomandato è di 2–3 tacche. Wings è un protocollo per l’aggiornamento del firmware del dispositivo. |
| Connessione tramite Wings | Stato di connessione tramite il canale Wings tra il modulo e l’hub (o il ripetitore):
|
| <Range extender name> | Stato della connessione del modulo al ripetitore:
Il campo viene visualizzato se il modulo funziona tramite il ripetitore. |
| Potenza trasmettitore |
Visualizza la potenza del trasmettitore selezionato. Il campo viene visualizzato quando nel menu Test di attenuazione del segnale è selezionata l’opzione Max o Attenuazione. |
| Carica batterie |
Il livello di carica della batteria collegata. Mostrata in percentuale, con incrementi del 5%. |
| Stato coperchio | Stato del tamper antisabotaggio che si attiva quando il modulo si stacca dalla superficie o l’integrità della custodia è compromessa:
|
| Tamper antisabotaggio | Stato della scheda del tamper antisabotaggio di Case collegata alla scheda dell’hub:
|
| Alimentazione esterna | Stato di connessione dell’alimentazione esterna:
|
| Linea di alimentazione dei rilevatori | Stato della linea di alimentazione dei dispositivi cablati di terze parti:
|
| Linea di alimentazione per rilevatori antincendio | Stato della linea di alimentazione dei rilevatori antincendio cablati di terze parti:
|
| Disattivazione forzata | Il campo mostra lo stato della funzione di disattivazione forzata del modulo di integrazione:
|
| Disattivazione unica | Il campo mostra lo stato della funzione di disattivazione unica del dispositivo:
|
| Firmware | Versione del firmware del modulo. |
| ID dispositivo | ID modulo. È disponibile anche sul codice QR sul retro della custodia, sulla scheda e sulla confezione del modulo. |
| Dispositivo n. | Numero del modulo. Viene trasmesso alla centrale ricezione allarmi in caso di allarme o evento nel sistema. |
Stati di dispositivi connessi
Gli stati includono informazioni sugli ingressi e i loro parametri di funzionamento. È possibile trovare gli stati dei dispositivi connessi a Superior MultiTransmitter G3 Jeweller nelle app Ajax:
- Andare alla sezione Dispositivi
.
- Trovare Superior MultiTransmitter G3 Jeweller nell’elenco.
- Selezionare Dispositivi sotto l’icona Superior MultiTransmitter G3 Jeweller.
- Selezionare il dispositivo dall’elenco.
| Parametro | Significato |
| Malfunzionamento |
Premendo Il campo appare se viene rilevato un malfunzionamento. |
| Nome del dispositivo cablato collegato | Stato della connessione sulla linea tra Superior MultiTransmitter G3 Jeweller e il dispositivo cablato collegato:
|
| Stato del dispositivo | Stato del dispositivo cablato collegato:
|
|
“Nome del tipo di evento selezionato” Sensore 1 Visualizzato solo per le connessioni 2EOL e 3EOL |
Stato del dispositivo cablato collegato:
|
|
Stato ingresso chiave Visualizzato per i tipi di connessione 2EOL e 3EOL quando l’opzione Cambio modalità di sicurezza è selezionata per Modalità Sensore (per Sensore 2). |
Stato del dispositivo cablato collegato:
|
|
Stato dell’elemento di blocco Visualizzato per i tipi di connessione 2EOL e 3EOL quando l’opzione Controllo dell’elemento di blocco è selezionata per Modalità Sensore (per Sensore 2). |
Stato dell’elemento di blocco collegato:
|
|
Stato della serratura a catenaccio Visualizzato per i tipi di connessione 2EOL e 3EOL quando è selezionata l’opzione Controllo della serratura a catenaccio per la Modalità Sensore (per Sensore 2). |
Stato della serratura a catenaccio collegata:
|
| Sempre attivo |
Se l’opzione è attiva, il dispositivo collegato al modulo di integrazione è costantemente inserito e segnala gli allarmi. È possibile configurare l’opzione solo per alcuni tipi di eventi. |
|
Resistenza del dispositivo Visualizzato per i tipi di ingresso EOL, 2EOL e 3EOL |
La resistenza totale delle resistenze collegate al dispositivo viene misurata automaticamente. I valori possono essere impostati anche manualmente con incrementi di 100 Ω. |
| Disattivazione forzata |
Permette all’utente di disattivare il dispositivo senza rimuoverlo dal sistema. Sono disponibili due opzioni:
È inoltre possibile configurare separatamente la disconnessione del dispositivo:
È possibile configurare la funzione nelle app Ajax PRO. |
| Disattivazione unica | Lo stato della funzione di disattivazione unica del dispositivo:
|
| Risposta all’allarme | |
| Modalità operativa | Mostra come il dispositivo risponde agli allarmi:
|
| Ritardo all’ingresso |
Ritardo all’ingresso (ritardo di attivazione dell’allarme) è il tempo che l’utente ha a disposizione per disinserire il sistema dopo essere entrato nel locale. |
| Ritardo all’uscita |
Ritardo all’uscita (ritardo di inserimento) è il tempo che l’utente ha per lasciare l’area protetta dopo l’inserimento del sistema. |
| Inserire in Modalità notturna |
Se la funzione è attivata, il dispositivo passerà alla modalità di inserimento quando il sistema è impostato in Modalità notturna. |
| Ritardi all’ingresso in modalità notturna |
Ritardo all’ingresso in Modalità notturna. Ritardo all’ingresso (ritardo di attivazione dell’allarme) in Modalità notturna è il tempo che l’utente ha a disposizione per disattivare la Modalità notturna dopo essere entrato nel locale. |
| Ritardi all’uscita in modalità notturna |
Ritardo all’uscita in Modalità notturna. Ritardo all’uscita (ritardo di inserimento) in Modalità notturna è il tempo che l’utente ha a disposizione per lasciare l’area protetta dopo l’attivazione di Modalità notturna. |
| Ritardo in Modalità notturna |
Ritardo all’ingresso in Modalità notturna quando il dispositivo è impostato sulla modalità operativa Follower. È il tempo che l’utente ha a disposizione per disattivare la Modalità notturna (ritardo di attivazione dell’allarme) dopo l’attivazione del rilevatore di Ingresso/Uscita. |
| Ingresso filare | Il numero di zona di Superior MultiTransmitter G3 Jeweller a cui è collegato un dispositivo cablato. |
| Dispositivo N. | Numero di loop (zona) del dispositivo. |
Impostazioni
Impostazioni del modulo
Per modificare le impostazioni di Superior MultiTransmitter G3 Jeweller nelle app Ajax:
- Andare alla sezione Dispositivi
.
- Selezionare Superior MultiTransmitter G3 Jeweller nell’elenco.
- Andare alla sezione Impostazioni
.
- Impostare i parametri richiesti.
- Premere Indietro per salvare le nuove impostazioni.
| Parametro | Significato |
| Nome |
Nome del modulo di integrazione. Visualizzato nell’elenco dei dispositivi dell’hub, nei messaggi SMS e nelle notifiche del registro degli eventi. Per cambiare il nome, premere sul campo del testo. Il nome può contenere fino a 24 caratteri latini o fino a 12 caratteri cirillici. |
| Stanza |
Selezione della stanza virtuale a cui è assegnato il modulo di integrazione. Il nome della stanza viene visualizzato nel testo degli SMS e nelle notifiche nel registro degli eventi. |
|
Funzionamento del dispositivo: Interrompere la carica della batteria se difettosa |
Quando l’opzione è attivata, il modulo interrompe automaticamente la carica della batteria di backup in caso di malfunzionamento. |
|
Funzionamento del dispositivo: Controllare lo stato del coperchio del dispositivo durante l’inserimento |
Quando la funzione è attivata, il sistema controlla lo stato del coperchio del dispositivo durante l’inserimento. Quando la funzione è disattivata, il sistema non considera lo stato del coperchio del dispositivo durante la verifica dell’integrità e non mostra indicatori di malfunzionamento. Questa impostazione è applicabile quando il dispositivo è montato nella Ajax Case e non collegato alla scheda del tamper antisabotaggio. |
|
Notifiche: Notificare se la batteria non si carica |
Quando questa opzione è attivata, l’utente riceverà una notifica se la batteria non è stata completamente carica per un lungo periodo di tempo. La funzione è abilitata per impostazione predefinita. |
|
Notifiche: Notificare se la batteria non ha superato il test di carico |
Quando l’opzione è attivata, l’utente riceverà una notifica che la batteria di backup del modulo non è in grado di sostenere il carico. |
|
Impostazioni di indicazione LED: Luminosità dei LED |
La funzione consente all’utente di regolare la luminosità dell’indicatore LED del modulo. |
|
Allarme con sirena: Se un dispositivo collegato ha un cortocircuito nell’alimentazione |
Quando l’opzione è attivata, le sirene collegate al sistema verranno attivate quando verrà rilevato un cortocircuito nella linea di alimentazione dei dispositivi collegati al modulo di integrazione. |
| Aggiornamento del firmware | Consente all’utente di impostare il modulo sulla modalità di aggiornamento del firmware se è disponibile una nuova versione. |
| Test intensità segnale di Jeweller |
Consente a un utente di passare il modulo alla modalità Test intensità segnale di Jeweller. Il test consente di controllare l’intensità segnale tra l’hub (o il ripetitore) e il modulo tramite il protocollo di trasferimento dati wireless Jeweller per selezionare il luogo di installazione ottimale. |
| Test intensità segnale di Wings |
Consente a un utente di passare il modulo alla modalità Test intensità segnale di Wings. Il test consente di controllare l’intensità segnale tra l’hub (o il ripetitore) e il modulo tramite il protocollo di trasferimento dati wireless Wings per selezionare il luogo di installazione ottimale. |
| Test di attenuazione del segnale |
Consente all’utente di passare il modulo alla modalità Test di attenuazione del segnale. |
| Manuale utente | Permette a un utente di aprire il manuale utente di Superior MultiTransmitter G3 Jeweller nell’app Ajax. |
| Disattivazione forzata |
Permette all’utente di disattivare gli eventi del modulo senza rimuoverlo dal sistema. Sono disponibili tre opzioni:
|
| Disattivazione unica |
Consente all’utente di disattivare gli eventi del dispositivo fino al primo disinserimento. Sono disponibili tre opzioni:
|
| Eliminare dispositivo | Consente all’utente di scollegare il modulo dall’hub. |
Impostazioni dei dispositivi collegati
Per cambiare le impostazioni del dispositivo connesso, nell’app Ajax:
- Andare alla scheda Dispositivi
.
- Trovare Superior MultiTransmitter G3 Jeweller nell’elenco.
- Selezionare Dispositivi sotto riquadro Superior MultiTransmitter G3 Jeweller.
- Selezionare il dispositivo dall’elenco.
- Andare alla sezione Impostazioni
.
- Configurare le impostazioni richieste.
- Premere Indietro per salvare le nuove impostazioni.
| Parametro | Significato |
| Nome |
Nome del dispositivo cablato. Visualizzato nell’elenco dei dispositivi dell’hub, nei messaggi SMS e nelle notifiche del registro degli eventi. Per cambiare il nome, premere sul campo del testo. Il nome può contenere fino a 24 caratteri latini o fino a 12 caratteri cirillici. |
| Stanza |
Selezionare la stanza virtuale del dispositivo. Il nome della stanza viene visualizzato nel testo degli SMS e delle notifiche nel registro degli eventi. |
| Tipo di ingresso | Selezione del tipo di collegamento di un dispositivo di terze parti:
|
| Modalità Sensore | Selezione della modalità di sensore del dispositivo collegato:
|
| Tipo di evento |
Selezione del tipo di evento per il dispositivo connesso. Maggiori informazioni sono disponibili nella sezione Tipi di evento. Il testo delle notifiche nel registro degli eventi e negli SMS, così come il codice trasmesso al software di monitoraggio, dipende dal tipo di evento selezionato. Questa funzione è disponibile se la funzione Rilevare gli allarmi è selezionata per l’impostazione Modalità Sensore. |
| Impostazioni ingresso chiave | Configurazione dell’ingresso chiave se la funzione Cambio modalità di sicurezza è selezionata per la funzione Modalità Sensore:
|
| Stato predefinito | Selezione dello stato normale del contatto del dispositivo collegato:
|
| Modalità operativa | Modalità di funzionamento del dispositivo connesso:
Assicurarsi di impostare la modalità di funzionamento che corrisponde al rilevatore collegato. Il rilevatore a impulsi in modalità bistabile genera eventi di recupero non necessari. Il rilevatore bistabile in modalità a impulsi, al contrario, non invierà eventi di ripristino. |
| Sempre attivo |
Se l’opzione è attiva, il dispositivo collegato al modulo di integrazione è costantemente inserito e segnala gli allarmi. È possibile configurare l’opzione solo per alcuni tipi di eventi. Questa funzione è disponibile se la funzione Cambio modalità di sicurezza è selezionata per l’impostazione Modalità Sensore. |
| Notifica di modifiche allo stato di serratura a catenaccio |
Se la funzione è attivata, il sistema notificherà all’utente ogni volta che la serratura a catenaccio cambia stato. Questa opzione è disponibile se la funzione Controllo della serratura a catenaccio è selezionata per l’impostazione della Modalità Sensore. |
| Tempo di impulso | Tempo di impulso di un dispositivo per rilevare un allarme:
Se l’impulso del dispositivo dura più a lungo di quanto specificato in questa impostazione, verrà attivato un allarme. Può essere utilizzato per filtrare i falsi allarmi. |
| Allarme con sirena se rilevato allarme |
Se l’opzione è attivata, le sirene collegate al sistema si attivano quando viene rilevato un allarme. Questa funzione è disponibile se la funzione Rilevare gli allarmi è selezionata per l’impostazione Modalità Sensore. |
| Campanello all’apertura |
Apre le impostazioni di Campanello all’apertura. La funzione è disponibile solo per i dispositivi bistabili. Le notifiche non funzioneranno per i sensori in modalità impulso o in modalità Sempre attivo. |
| Risposta all’allarme | |
| Modalità operativa | Specifica il modo in cui il dispositivo reagisce agli allarmi:
Questa funzione è disponibile se la funzione Rilevare gli allarmi è selezionata per l’impostazione Modalità Sensore. |
| Ritardo all’ingresso |
Ritardo all’ingresso: da 5 a 255 secondi. Ritardo all’ingresso (ritardo di attivazione dell’allarme) è il tempo che l’utente ha a disposizione per disinserire il sistema dopo essere entrato nel locale. |
| Ritardo all’uscita |
Ritardo all’uscita: da 5 a 255 secondi. Ritardo all’uscita (ritardo di inserimento) è il tempo che l’utente ha per lasciare l’area protetta dopo l’inserimento del sistema. |
| Inserire in Modalità notturna |
Se la funzione è attivata, il rilevatore passerà alla modalità di inserimento quando il sistema è impostato in Modalità notturna. |
| Ritardi all’ingresso in modalità notturna |
Ritardo all’ingresso in Modalità notturna: da 5 a 255 secondi. Il ritardo all’ingresso in modalità notturna (ritardo di attivazione dell’allarme) è il tempo che l’utente ha a disposizione per disattivare la Modalità notturna dopo essere entrato nel locale. |
| Ritardi all’uscita in modalità notturna |
Ritardo all’uscita in Modalità notturna: da 5 a 255 secondi. Ritardo all’uscita in modalità notturna (ritardo di inserimento) è il tempo che un utente ha per lasciare l’area protetta dopo aver attivato la Modalità notturna. |
| Ritardo in Modalità notturna |
Tempo di ritardo in Modalità notturna: da 5 a 255 secondi. È il tempo che l’utente ha a disposizione per disattivare la Modalità notturna (ritardo di attivazione dell’allarme) dopo l’attivazione del rilevatore di Ingresso/Uscita. La funzione viene visualizzata se il dispositivo è impostato sulla modalità operativa Follower e la funzione Inserire in Modalità notturna è attivata. |
| Monitoraggio | Apre il menu delle impostazioni Monitoraggio:
Le impostazioni di Monitoraggio sono disponibili solo nelle app Ajax PRO. |
| Disattivazione forzata |
Permette all’utente di disattivare il dispositivo senza rimuoverlo dal sistema. Sono disponibili due opzioni:
È anche possibile configurare separatamente la disconnessione del dispositivo:
È possibile configurare la funzione nelle app Ajax PRO. |
| Disattivazione unica |
Consente a un utente di disattivare gli eventi del dispositivo fino al primo disinserimento del sistema. Sono disponibili due opzioni:
|
Campanello all’apertura o alla pressione del pulsante del videocitofono
Il Campanello all’apertura è un segnale acustico che indica l’attivazione dei rilevatori di apertura quando il sistema è disinserito. La funzione è utilizzata per esempio nei negozi, per avvisare i dipendenti dell’ingresso di qualcuno nel locale.
La configurazione delle notifiche avviene in due fasi: impostazione delle sirene e impostazione dei rilevatori di apertura.
Configurazione di un rilevatore di apertura cablato collegato al modulo
Prima di impostare la funzione Campanello, assicurarsi che un rilevatore di apertura cablato sia collegato a Superior MultiTransmitter G3 Jeweller e che le seguenti opzioni siano state configurate nelle impostazioni del rilevatore nell’app Ajax:
- Tipo di evento: Intrusione
- Modalità operativa: Bistabile
- Sempre attivo: disattivato
- Andare alla sezione Dispositivi
.
- Trovare Superior MultiTransmitter G3 Jeweller nell’elenco.
- Premere Dispositivi sotto riquadro Superior MultiTransmitter G3 Jeweller.
- Selezionare il dispositivo richiesto nell’elenco.
- Andare alle Impostazioni del dispositivo
.
- Selezionare l’opzione Campanello all’apertura.
- Attivare l’opzione Se il dispositivo è attivato.
- Regolare il suono del campanello: da 1 a 4 brevi beep. Una volta selezionato, l’app Ajax riprodurrà il suono.
- Premere Indietro per applicare le impostazioni.
Inoltre, assicurarsi che la funzione Campanello sia attivata per la sirena richiesta nelle sue Impostazioni segnale acustico.
Ripristino degli allarmi antincendio
Quando i rilevatori antincendio collegati a Superior MultiTransmitter G3 Jeweller vengono attivati, un’app Ajax visualizza notifiche che invitano a resettare gli allarmi. Il ripristino riporta i rilevatori al loro stato normale in modo che possano continuare a rilevare incendi.
Se l’allarme antincendio non viene reimpostato, i rilevatori resteranno in modalità di allarme e non reagiranno a eventuali successivi incendi.
Ci sono due modi per ripristinare gli allarmi antincendio:
- Premere Ripristina nella notifica di allarme antincendio nell’app.
- Andare a Dispositivi
e trovare Superior MultiTransmitter G3 Jeweller nell’elenco. Premere
e quindi premere Ripristina per confermare il ripristino dell’allarme antincendio.
Indicazione
L’Indicatore LED di Superior MultiTransmitter G3 Jeweller può illuminarsi in bianco, rosso o verde a seconda dello stato del dispositivo.
Se Superior MultiTransmitter G3 Jeweller non viene aggiunto all’hub o ha perso la connessione con esso, il modulo di integrazione non indicherà lo stato della batteria o la presenza di alimentazione esterna.
| Evento | Indicazione | Nota |
| Comunicazione stabile con l’hub. L’alimentazione esterna è connessa. | Si illumina di bianco. | |
| Comunicazione con l’hub persa. La fonte di alimentazione esterna è collegata. | Si illumina di rosso. | Ad esempio, l’hub è disattivato o il modulo di integrazione è fuori dalla copertura della rete radio dell’hub. |
| Disattivazione del modulo di integrazione. | Si spegne per 0,5 secondi, poi si illumina di verde e si spegne. | |
| Il modulo di integrazione non è stato aggiunto all’hub. | Lampeggia in rosso una volta al secondo. | |
| Il modulo di integrazione non ha alimentazione esterna. | Si accende una volta al secondo ogni 10 secondi. |
Si illumina di bianco se il modulo di integrazione comunica con l’hub. Si accende in rosso se non c’è comunicazione con l’hub. |
| Il modulo di integrazione non ha alimentazione esterna e la batteria esterna è scarica. | In caso di allarme, si accende gradualmente e si spegne una volta ogni 10 secondi. |
Si illumina di bianco se il modulo di integrazione comunica con l’hub. Si accende in rosso se non c’è comunicazione con l’hub. |
Malfunzionamenti
Quando Superior MultiTransmitter G3 Jeweller rileva un malfunzionamento (ad esempio, non c’è comunicazione tramite il protocollo Jeweller), nell’app Ajax viene visualizzato un contatore di malfunzionamenti nell’angolo superiore sinistro dell’icona del dispositivo.
Tutti i malfunzionamenti possono essere visualizzati negli stati del modulo e negli stati dei dispositivi collegati. I campi con i malfunzionamenti saranno evidenziati in rosso.
Un malfunzionamento di Superior MultiTransmitter G3 Jeweller viene visualizzato se:
- La custodia del modulo di integrazione è aperta o staccata dalla superficie (il tamper antisabotaggio è attivato).
- Non c’è connessione con l’hub o con il ripetitore tramite Jeweller.
- Non c’è connessione con l’hub o con il ripetitore tramite Wings.
- La batteria è scarica.
- La batteria si carica per più di 24 ore.
- Impossibile collegare una batteria di riserva (la batteria non è collegata o ci sono problemi hardware, ad esempio un cavo di collegamento difettoso).
- La linea di alimentazione del dispositivo cablato è in cortocircuito.
Un malfunzionamento del dispositivo collegato viene visualizzato se:
- La custodia del dispositivo è aperta (attivazione del tamper antisabotaggio).
- Non c’è connessione tra il modulo di integrazione e il dispositivo (contatti danneggiati).
- Collegamento errato dei resistori (errore di resistenza ai resistori).
- Il sistema ha rilevato un cortocircuito nei contatti del dispositivo.
Il sistema può segnalare i malfunzionamenti all’istituto di vigilanza, nonché agli utenti tramite notifiche push e SMS.
Manutenzione
Controllare regolarmente la funzionalità del modulo di integrazione e dei rilevatori e dispositivi cablati collegati. L’intervallo ottimale per la verifica è una volta ogni tre mesi. Si consiglia di verificare che i fili siano ben fissati e collegati ai terminali del modulo di integrazione.
Mantenere pulita la custodia rimuovendo immediatamente polvere, ragnatele e altre impurità. Utilizzate una salvietta morbida e asciutta adatta alla manutenzione dell’apparecchiatura. Non utilizzare sostanze contenenti alcool, acetone, benzina o altri solventi attivi per la pulizia del dispositivo.
Specifiche tecniche
Garanzia
La garanzia per i prodotti “Ajax Systems Manufacturing” Limited Liability Company è valida per 2 anni a partire dalla data di acquisto.
Se il dispositivo non funziona correttamente, si consiglia di contattare prima il supporto tecnico, poiché nella maggior parte dei casi i problemi tecnici possono essere risolti da remoto.
Contattare il supporto tecnico:
Produttore: “AS Manufacturing” LLC
