Manuel utilisateur Hub BP Jeweller (without casing)

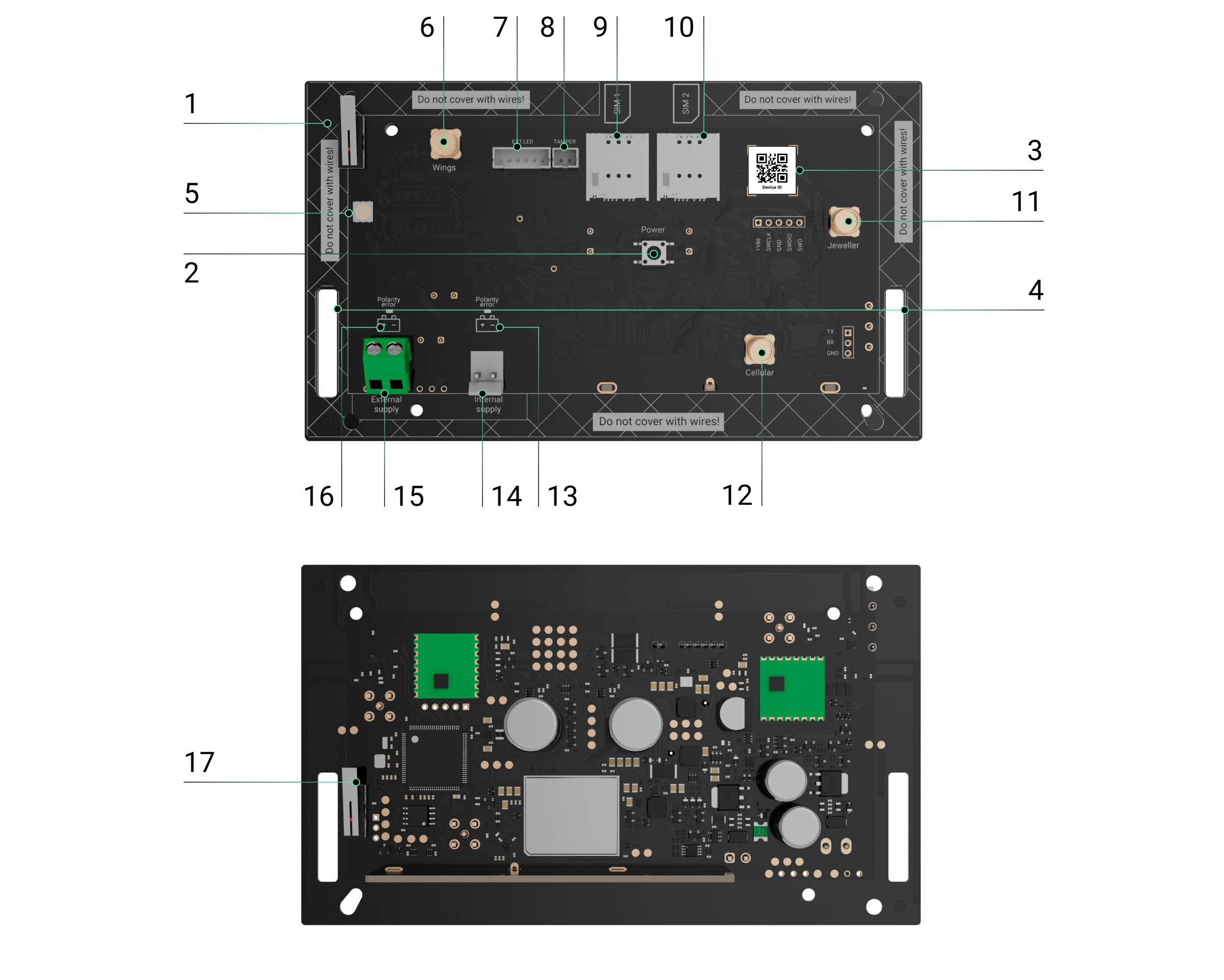

Éléments fonctionnels

1. Bouton anti-sabotage côté avant. Non utilisé dans cette version de la centrale. Dans Hub BP Jeweller, il détecte les tentatives de retrait du couvercle de la centrale.
2. Bouton d’alimentation.
3. QR code. Utilisez-le pour ajouter la centrale à l’espace dans une application Ajax.
4. Points de fixation pour attacher la carte électronique Hub BP Jeweller dans le boîtier.
5. Indicateur LED.
6. Connecteur d’antenne externe pour le réseau de communication Wings (connecteur femelle SMA).
7. Connecteur pour fixer une LED externe à la centrale. La LED externe est incluse dans le kit complet Hub BP Jeweller (without casing).
8. Connecteur pour attacher une carte anti-sabotage à la centrale. La carte du bouton anti-sabotage est incluse dans le kit complet du boîtier Case, lequel est vendu séparément.
9. Emplacement pour micro SIM 1.
10. Emplacement pour micro SIM 2.
11. Connecteur d’antenne externe pour le réseau de communication Jeweller (connecteur femelle SMA).
12. Connecteur d’antenne externe pour le réseau de communication cellulaire (connecteur femelle SMA).
13. Indicateur d’erreur de polarité pour une batterie interne.
14. Connecteur de batterie interne.
15. Connecteur de terminal de source d’alimentation externe.
16. Indicateur d’erreur de polarité pour une source d’alimentation externe.
17. Bouton anti-sabotage côté arrière. Non utilisé dans cette version de la centrale. Dans Hub BP Jeweller, cela signale des tentatives de détacher le boîtier de la centrale de la surface.

Principe de fonctionnement

Hub BP Jeweller (without casing) est une centrale d’un système Ajax. L’unité centrale contrôle le fonctionnement des dispositifs connectés.

Vous pouvez connecter jusqu’à 100 dispositifs Ajax sans fil à une centrale Hub BP Jeweller (without casing). Les dispositifs connectés protègent contre l’intrusion, l’incendie et l’inondation, et vous permettent également de contrôler les appareils électriques selon les scénarios ou manuellement — dans une application ou en appuyant sur le bouton de panique, sur un LightSwitch, ou sur un clavier avec écran tactile.

Pour surveiller le fonctionnement de tous les dispositifs du système de sécurité, la centrale communique avec les dispositifs connectés en utilisant deux protocoles chiffrés :

En cas de déclenchement d’un détecteur, le système déclenche une alarme en moins d’une seconde. En cas d’alarme, la centrale active les sirènes, lance les scénarios et informe le centre de télésurveillance et tous les utilisateurs.

Protection anti-sabotage

OS Malevich

Hub BP Jeweller (without casing) est géré par le système d’exploitation en temps réel OS Malevich. Il est protégé contre les virus et les cyber-attaques.

OS Malevich apporte de nouvelles caractéristiques et fonctionnalités au système de sécurité Ajax par le biais de mises à jour en temps réel. La mise à jour ne nécessite pas l’intervention d’un installateur ou d’un utilisateur.

La mise à jour prend jusqu’à 2 minutes avec le système de sécurité désarmé et la source d’alimentation interne ou externe connectée.

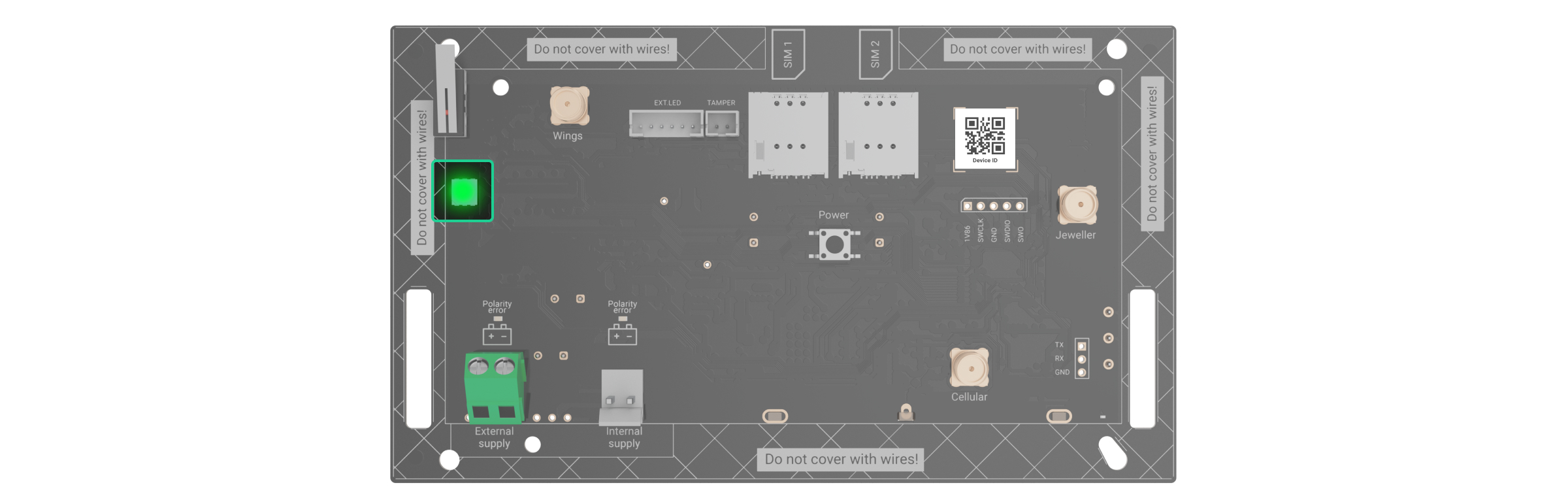

Indication

La centrale a deux modes d’indication par LED :

• Connexion au serveur.
• Alertes et dysfonctionnements.


Connexion au serveur

Le mode Connexion au serveur est activé par défaut. La LED de la centrale contient une liste d’indications montrant l’état du système ou les événements qui se produisent. Hub BP Jeweller (without casing) peut émettre une lumière rouge, blanche, violette, jaune, bleue ou verte, selon son état.

Les utilisateurs peuvent également contrôler l’état du Hub BP Jeweller (without casing) dans des applications Ajax.

Si vous voyez une indication lors de l’utilisation du système qui n’est pas mentionnée dans ce manuel d’utilisation, veuillez contacter le service d’assistance Ajax.

Alertes et dysfonctionnements

La fonction peut être activée dans les paramètres de la centrale dans l’application PRO (Centrale → Paramètres → Services → Indication LED).

Indication	Événement	Remarque
Changements d’état de la centrale
La LED blanche clignote une fois par seconde.	Armement en deux étapes ou Temporisation à l’armement.	Un des dispositifs effectue l’Armement en deux étapes ou la Temporisation à l’armement.
La LED verte clignote une fois par seconde.	Indication à l’entrée.	Un des dispositifs effectue la Temporisation au désarmement.
La LED blanche s’allume pendant 2 secondes.	L’armement est terminé.	La centrale (ou l’un des groupes) passe de l’état désarmé à l’état armé.
La LED verte s’allume pendant 2 secondes.	Le désarmement est terminé.	La centrale (ou l’un des groupes) passe de l’état armé à l’état désarmé.
Alertes et dysfonctionnements
Les LED rouge et violette clignotent en séquence pendant 5 secondes.	Alarme du bouton d’urgence confirmée.	Il existe un état non restauré après une alarme du bouton d’urgence confirmée. L’indication s’affiche uniquement si la restauration après Alarme du bouton d’urgence confirmée est activée dans les paramètres.
La LED rouge s’allume pendant 5 secondes.	Alarme du bouton d’urgence.	Il existe un état non restauré après une alarme du bouton d’urgence. L’indication n’est pas affichée si l’état d’alarme du bouton d’urgence est confirmé. L’indication s’affiche uniquement si la restauration après Alarme du bouton d’urgence unique est activée dans les paramètres.
La LED rouge clignote.	Le nombre de clignotements est égal à Dispositif n° du dispositif d’urgence (DoubleButton), qui est le premier à déclencher l’alarme d’urgence.	Il existe un état non restauré après une alarme du bouton d’urgence confirmée ou non confirmée : Alarme du bouton d’urgence Unique ou Alarme du bouton d’urgence Confirmée
Les LED jaune et violette clignotent séquentiellement pendant 5 secondes.	Alarme d’intrusion confirmée.	Il existe un état non restauré après une alarme d’intrusion confirmée. L’indication n’est affichée que si la restauration après Alarme d’intrusion confirmée est activée dans les paramètres.
La LED jaune s’allume pendant 5 secondes.	Alarme d’intrusion.	Il existe un état non restauré après une alarme d’intrusion. L’indication n’est pas affichée si un état d’alarme d’intrusion est confirmé. L’indication n’est affichée que si la restauration après Alarme d’intrusion unique est activée dans les paramètres.
La LED jaune clignote.	Le nombre de clignotements est égal à Dispositif n°, le premier à générer l’alarme d’intrusion.	Il existe un état non restauré après une alarme d’intrusion confirmée ou non confirmée : Alarme d’intrusion Unique ou Alarme d’intrusion Confirmée
La LED bleue clignote en séquence pendant 5 secondes.	Ouverture du couvercle.	Il y a un état du bouton anti-sabotage non restauré ou un couvercle ouvert sur l’un des dispositifs ou sur la centrale. L’indication n’est affichée que si la restauration après Ouverture du couvercle est activée dans les paramètres.
Les LED jaune et bleu clignotent en séquence pendant 5 secondes.	Autres dysfonctionnements.	Il y a un état de dysfonctionnement non restauré ou un dysfonctionnement d’un dispositif ou de la centrale. L’indication n’est affichée que si la restauration après Autres dysfonctionnements est activée dans les paramètres.
La LED bleu foncé s’allume pendant 5 secondes.	Désactivation temporaire.	L’un des dispositifs est temporairement désactivé ou les notifications d’état du couvercle sont désactivées.
La LED bleue s’allume pendant 5 secondes.	Désactivation automatique.	L’un des dispositifs est automatiquement désactivé selon le planning ou par le nombre de détections.
Les LED verte et bleue clignotent en séquence.	Expiration de la minuterie d’alarme. En savoir plus sur la fonction de confirmation de l’alarme	S’affiche à l’expiration de la minuterie d’alarme (pour confirmer l’alarme).

Lorsque rien ne se passe dans le système (pas d’alarme, de dysfonctionnement, d’ouverture du couvercle, etc.), la LED s’allume en vert.

Accès aux indications

Les utilisateurs de la centrale Hub BP Jeweller (without casing) peuvent voir l’indication Alertes et dysfonctionnements après avoir :

• armé/désarmé le système à l’aide du clavier Ajax ;
• saisi l’ID utilisateur ou le code personnel correct sur le clavier et effectué une action qui a déjà été réalisée (par exemple, le système est désarmé et la touche de désarmement est appuyée sur le clavier) ;
• appuyé sur un bouton du SpaceControl pour armer/désarmer le système ou activé le Mode nuit ;
• armé/désarmé le système dans l’application Ajax.

Tous les utilisateurs peuvent voir l’indication de changement d’état de la centrale.

Indication d’alerte

Si le système est désarmé et que l’une des indications du tableau est présente, la LED jaune clignote une fois par seconde.

Si le système présente plusieurs états, les indications sont affichées consécutivement dans la même séquence, comme indiqué dans le tableau ci-dessus.

Compte Ajax

Pour configurer le système, installez l’application Ajax et créez un compte. Les installateurs, les sociétés de sécurité utilisent les comptes Ajax PRO pour configurer le système pour les utilisateurs.

Il n’est pas nécessaire de créer un nouveau compte pour chaque centrale, car un seul compte peut gérer plusieurs systèmes. Des droits d’accès séparés peuvent être configurés pour chaque centrale si nécessaire.

Les paramètres utilisateur et système, ainsi que les paramètres des dispositifs connectés, sont stockés dans la centrale. La modification de l’administrateur de la centrale, l’ajout ou la suppression d’utilisateurs ne réinitialisent pas les paramètres des dispositifs ajoutés à la centrale.

Connexion de la centrale à Ajax Cloud

Pour être connecté au serveur Ajax Cloud, Hub BP Jeweller (without casing) nécessite un accès internet. La connexion est nécessaire pour le contrôle à distance du système et la configuration dans les applications Ajax, ainsi que pour l’envoi de notifications push aux utilisateurs.

Hub BP Jeweller (without casing) est connecté à l’internet via un réseau cellulaire. Pour augmenter la fiabilité et la disponibilité du système, insérez des cartes SIM dans les deux emplacements.

Pour que la centrale puisse se connecter via un réseau cellulaire, il est nécessaire d’installer une carte micro SIM dont la demande de code PIN est désactivée et disposant de fonds suffisants sur le compte pour le paiement des services selon le plan tarifaire de l’opérateur. Pour désactiver la demande de code PIN, insérez la carte SIM dans votre téléphone.

Comme la centrale se connecte à Internet uniquement via le réseau cellulaire, elle configure automatiquement les paramètres APN en fonction de la carte SIM installée pour établir la connexion Internet. Cette fonctionnalité est contrôlée par le paramètre Sélection automatique de l’APN et est activée par défaut pour les deux cartes SIM.

Pour que la centrale se connecte à Ajax Cloud, suivez toutes les étapes décrites dans la section Installation de la centrale.

Une fois la connexion Internet établie et la centrale ajoutée à une application Ajax, vous pouvez configurer manuellement les paramètres réseau pour une autre carte SIM. Dans les paramètres de la carte SIM, désactivez l’option Sélection automatique de l’APN et configurez l’itinérance, l’APN, le nom d’utilisateur et le mot de passe. Pour des informations sur ces paramètres, contactez le service d’assistance de votre opérateur mobile.

Ne désactivez pas l’option Sélection automatique de l’APN ni ne configurez manuellement les paramètres réseau de la carte SIM actuelle qui fournit la connexion Internet. Cela peut entraîner une perte de connexion, et la centrale sera hors ligne.

Ajout d’une centrale à l’application Ajax

Utilisez les dernières applications Ajax et versions OS Malevich pour accéder à toutes les fonctionnalités disponibles et garantir le bon fonctionnement du système.

L’accès à toutes les fonctions du système (pour afficher les notifications en particulier) est une condition obligatoire pour gérer le système de sécurité Ajax via le smartphone/tablette.

1. Ouvrez l’application Ajax et connectez-vous à votre compte.
2. Sélectionnez un espace ou créez-en un nouveau.
   Qu’est-ce qu’un espace
   Comment créer un espace
3. Ouvrez le menu Ajouter une centrale et sélectionnez comment ajouter une nouvelle centrale : manuellement ou à l’aide d’un tutoriel étape par étape.
4. Lors de l’enregistrement, saisissez le nom de la centrale et scannez le code QR au dos du boîtier (ou saisissez l’ID manuellement).
5. Attendez que la centrale soit enregistrée et affichée dans l’application.

S’il y a déjà des utilisateurs sur la centrale, l’administrateur de la centrale, le PRO avec les droits de configuration du système ou l’entreprise d’installation qui gère la centrale sélectionnée peut ajouter votre compte. Vous serez informés que la centrale a déjà été ajoutée à un autre compte. Contactez notre Assistance technique pour déterminer qui a des droits d’administration de la centrale.

Types de comptes et leurs permissions

Ajout de dispositifs

Pendant la première configuration de la centrale dans l’application, on vous demandera d’ajouter des dispositifs pour sécuriser la pièce. Cependant, vous pouvez refuser et revenir à cette étape plus tard.

Un administrateur ou un PRO ayant les droits de configurer le système peut ajouter le dispositif uniquement lorsque le système est désarmé.

1. Ouvrez l’application Ajax. Sélectionnez l’espace si vous en avez plusieurs ou si vous utilisez une application PRO d’Ajax.
2. Allez dans l’onglet Pièces .
3. Ouvrez la pièce et sélectionnez l’option Ajouter un dispositif.
4. Attribuez un nom au dispositif, scannez le QR code (ou saisissez l’ID manuellement), sélectionnez la pièce, puis passez à l’étape suivante.
5. Lorsque l’application commence la recherche et lance le compte à rebours, allumez le dispositif : sa LED clignotera une fois. Pour qu’il y ait détection et jumelage, le dispositif doit être situé dans la zone de réseau sans fil de la centrale (sur le même site protégé).

Le dispositif connecté à la centrale apparaîtra dans l’application Ajax dans la liste des dispositifs de la centrale. Vous pouvez trouver le dispositif en saisissant une partie du nom, du modèle ou de l’ID dans le champ de recherche.

Si la connexion échoue du premier coup, éteignez le dispositif pendant 5 secondes et réessayez.

Dysfonctionnements

La centrale peut notifier des dysfonctionnements. Un clic sur ouvre la liste des dysfonctionnements. Le champ Dysfonctionnements est disponible dans les États du dispositif et n’est affiché que si un dysfonctionnement est détecté, par exemple :

• Batterie introuvable.
• La batterie ne se charge pas.
• Erreur de mémoire flash.


Icônes

Les icônes affichent certains des états du Hub BP Jeweller (without casing). Vous pouvez les visualiser dans l’application Ajax, dans l’onglet Dispositifs .

Icône	Signification
	La centrale fonctionne dans le réseau 2G.
	La centrale fonctionne dans le réseau 3G.
	La centrale fonctionne dans le réseau 4G (LTE).
	La carte SIM est défectueuse ou un code PIN a été configuré. Vérifiez le fonctionnement de la carte SIM dans le téléphone et désactiver la demande de code PIN.
	Le niveau de charge de la batterie de la centrale. Affichée par incréments de 5 %.
	Une batterie interne n’est pas connectée.
	La tension de la source d’alimentation externe est inférieure à la valeur autorisée.
	La centrale est directement connectée au centre de télésurveillance. L’icône ne s’affiche pas si la connexion directe n’est pas disponible ou n’est pas configurée. En savoir plus
	La centrale n’est pas directement connectée au centre de télésurveillance. L’icône ne s’affiche pas si la connexion directe n’est pas disponible ou n’est pas configurée. En savoir plus
	La centrale est dans le Mode économie d’énergie.
	La centrale a perdu la connexion avec le serveur Ajax Cloud.

États

Les états peuvent être trouvés dans l’application Ajax :

1. Allez dans l’onglet Dispositifs .
2. Sélectionnez Hub BP Jeweller (without casing) dans la liste.

Paramètre	Signification
Dysfonctionnement	Appuyez sur le bouton pour ouvrir la liste des dysfonctionnements de la centrale. Ce champ s’affiche si un dysfonctionnement est détecté.
Intensité du signal cellulaire	Puissance du signal du réseau mobile avec une carte SIM active. Installez la centrale dans des endroits où le niveau de communication cellulaire atteint 2 à 3 barres. Si la centrale est installée dans un endroit où la force du signal est faible ou instable, elle ne sera pas en mesure d’appeler ou d’envoyer un SMS concernant un événement ou une alarme. Pensez à utiliser l’ExternalAntenna.
Antenne externe pour cellulaire	État de connexion de l’antenne externe : Connecté – l’antenne est connectée à un port cellulaire. Non connecté – l’antenne n’est pas connectée à un port cellulaire. Endommagé – l’antenne est cassée. La détection de la rupture de l’antenne externe n’est possible que si le boîtier de la centrale est correctement fermé.
Antenne externe pour Jeweller	État de connexion de l’antenne externe : Connecté – l’antenne est connectée à un port Jeweller. Non connecté – l’antenne n’est pas connectée à un port Jeweller. Endommagé – l’antenne est cassée. La détection de la rupture de l’antenne externe n’est possible que si le boîtier de la centrale est correctement fermé.
Antenne externe pour Wings	État de connexion de l’antenne externe : Connecté – l’antenne est connectée à un port Wings. Non connecté – l’antenne n’est pas connectée à un port Wings. Endommagé – l’antenne est cassée. La détection de la rupture de l’antenne externe n’est possible que si le boîtier de la centrale est correctement fermé.
Connexion	État de la connexion entre la centrale et Ajax Cloud : En ligne – la centrale est connectée à Ajax Cloud. Hors ligne – la centrale n’est pas connectée à Ajax Cloud. Vérifier la connexion internet de la centrale. Si la centrale n’est pas connectée au serveur, les icônes de la centrale et de tous les dispositifs connectés deviennent semi-transparentes dans la liste des appareils.
Source d’alimentation externe	État de connexion de l’alimentation externe : Connecté — la centrale est connectée à une source d’alimentation externe. Déconnecté — il n’y a pas de source d’alimentation externe. Vérifiez la connexion du Hub BP Jeweller à une source d’alimentation externe. Si la tension est insuffisante, la centrale signalera Basse tension.
Batterie interne	À un niveau de charge de 20 % ou moins, la centrale signale une faible charge de la batterie. Si la batterie n’est pas connectée à la centrale, le statut Batterie non installée est affiché. En savoir plus
Couvercle	État des boutons anti-sabotage qui réagissent au démontage ou à l’ouverture du boîtier de la centrale : Fermé – le couvercle de la centrale est fermé. L’état normal du boîtier de la centrale. Ouvert — le boîtier de la centrale est ouvert ou l’intégrité du boîtier est compromise. Vérifiez l’état du boîtier. La centrale détecte l’ouverture du couvercle du boîtier si l’un des boutons anti-sabotage ou les deux sont déclenchés. Si le couvercle du boîtier est ouvert, la détection de la rupture de l’antenne externe est impossible. En savoir plus
Carte du bouton anti-sabotage	Le statut de la connexion de la carte anti-sabotage du boîtier Case à la carte électronique de la centrale : Non connecté – la carte anti-sabotage n’est pas connectée à la centrale. Connecté — la carte anti-sabotage est connectée à la centrale.
Données mobiles	État de la connexion internet mobile de la centrale : Connecté – la centrale est connectée à Ajax Cloud via Internet mobile. Non connecté – la centrale n’est pas connectée à Ajax Cloud via internet mobile. Vérifiez la connexion du Hub BP Jeweller à Internet via le réseau mobile. Si l’intensité du signal cellulaire atteint 1 à 3 barres, et que la centrale dispose de fonds suffisants et/ou de SMS/appels bonus, elle pourra passer des appels et envoyer des SMS, même si ce champ affiche le statut Non connecté.
Actif	Affiche la carte SIM active : Сarte SIM 1 — la centrale fonctionne avec une сarte SIM installée dans le premier emplacement. Сarte SIM 2 — la centrale fonctionne avec une сarte SIM installée dans le deuxième emplacement.
SIM 1	Numéro de la carte SIM installée dans le premier emplacement. Pour copier le numéro, appuyez dessus. Si le numéro de téléphone s’affiche comme un numéro inconnu, l’opérateur ne l’a pas enregistré dans la mémoire de la carte SIM.
SIM 2	Numéro de la carte SIM installée dans le deuxième emplacement. Pour copier le numéro, appuyez dessus. Si le numéro de téléphone s’affiche comme un numéro inconnu, l’opérateur ne l’a pas enregistré dans la mémoire de la carte SIM.
Bruit moyen (dBm)	Bruit moyen dans le canal radio. Mesuré à l’endroit où la centrale est installée. Les deux premières valeurs indiquent le niveau aux fréquences Jeweller, et la troisième : aux fréquences Wings. La valeur acceptable est de 80 dBm ou moins. Par exemple la valeur de –95 dBm est considérée comme acceptable et celle de –70 dBm comme pas valable. Qu’est-ce que le brouillage du système de sécurité
Centre de télésurveillance	État de la connexion directe de la centrale au centre de télésurveillance : Connecté – la centrale est directement connecté au centre de télésurveillance de l’entreprise de sécurité. Non connecté – la centrale n’est pas directement connectée au centre de télésurveillanceà de l’entreprise de sécurité. Si ce champ est affiché, l’entreprise de sécurité utilise une connexion directe pour recevoir les événements et les alarmes du système. En savoir plus
Réveil programmé	État de la fonction de réveil programmé. La fonctionnalité permet de définir la date et l’heure auxquelles la centrale se réveille à la demande du mode d’économie de batterie et devient active pour la configuration et la gestion. Les états disponibles sont : Non défini – le réveil programmé n’est pas défini. Date, heure – le prochain réveil à la demande est prévu pour la date et l’heure spécifiées. Appuyez sur pour ouvrir les paramètres de la fonctionnalité. Les paramètres ne sont disponibles que dans les applications Ajax PRO.
Modèle de la centrale	Nom du modèle de centrale. Différences entre les centrales Ajax
Version du matériel	Version du hardware du Hub BP Jeweller. Pas de mise à jour.
Firmware	Version du firmware du Hub BP Jeweller. Mises à jour à distance. En savoir plus
ID du dispositif	Identifiant (8 premiers chiffres du numéro de série) de la centrale. L’identifiant se trouve sur le boîtier du dispositif et sur la carte sous le QR code.
IMEI	Numéro de série unique à 15 chiffres permettant d’identifier le modem de la centrale sur un réseau GSM. Il n’est affiché que lorsqu’une carte SIM est installée dans la centrale.

Sélection de l’emplacement

Hub BP Jeweller (without casing) doit être installé dans Case D (430). Le dispositif est conçu pour une installation intérieure uniquement. Il est conseillé de choisir un endroit où la centrale est cachée des regards indiscrets, comme dans un local de stockage. Cela aide à réduire le risque de sabotage ou de brouillage du système.

Installez le boîtier avec la centrale sur une surface verticale. Cela permet d’assurer une réaction adéquate du bouton anti-sabotage si quelqu’un tente de retirer le boîtier. Avant l’installation, référez-vous à la documentation de la batterie –certaines batteries doivent être montées uniquement à la verticale (avec les bornes orientées vers le haut). Toute autre position d’installation peut entraîner une dégradation rapide de la batterie.

Sélectionnez un emplacement où la centrale peut être connectée au réseau cellulaire. La force du signal cellulaire sur le site d’installation doit être stable et atteindre 2 à 3 barres. Dans les endroits où le signal est faible, il est recommandé d’installer une antenne externe. Nous ne garantissons pas le bon fonctionnement du dispositif en cas de signal cellulaire faible.

Lors du choix d’un lieu d’installation, tenez compte de la distance entre la centrale et les dispositifs sans fil, ainsi que des obstacles entre eux qui pourraient interférer avec le signal radio. Ces obstacles incluent les murs, les planchers surélevés ou les objets de grande taille dans la pièce. Utilisez une antenne externe si nécessaire.

Pour calculer approximativement l’intensité du signal sur le site où les dispositifs sans fil sont installés, utilisez notre Calculateur de la portée de communication radio.

Lancez les tests d’intensité du signal Jeweller et Wings. L’emplacement d’installation choisi doit fournir une intensité du signal stable de 2 à 3 barres pour tous les dispositifs connectés. Avec une intensité du signal de 1 ou 0 barre, nous ne garantissons pas le fonctionnement stable du système.

Si le système comporte des dispositifs dont la puissance du signal est de 1 ou 0 barre, envisagez d’utiliser ExternalAntenna ou de déplacer la centrale ou le dispositif. Si cela n’est pas possible ou si le dispositif a toujours une force de signal faible ou instable après avoir été déplacé, utilisez des prolongateurs de portée.

Installation des unités centrales d’un système d’alarme

Lors de l’installation et de l’utilisation du système de sécurité Ajax, il convient de respecter les règles et les exigences des actes juridiques réglementaires en matière de sécurité électrique. Ne démontez pas le dispositif lorsqu’il est sous tension et ne l’utilisez pas avec un câble d’alimentation endommagé.

Avant l’installation, assurez-vous que vous avez sélectionné l’emplacement optimal pour le dispositif et qu’il est conforme aux exigences de ce manuel.

Pour installer Hub BP Jeweller (without casing) :

1. Préparez les trous pour le câble dans le boîtier Case D (430) à l’avance.
2. Percez une ouverture de Ø10 mm pour le guide de lumière dans le fond ou le côté du boîtier, près de l’endroit où la carte LED sera installée.



3. Installez le guide lumineux et la carte LED du kit complet Hub BP Jeweller (without casing).





4. Fixez le boîtier Case D (430) à une surface verticale sur le lieu d’installation sélectionné en utilisant les vis fournies à tous les points de fixation.

   Remarque : Un point de fixation est situé dans la partie perforée au-dessus du bouton anti-sabotage. Ce point de fixation est nécessaire pour que le bouton anti-sabotage se déclenche si quelqu’un tente de détacher le boîtier.



   Avant de procéder à l’installation, veuillez lire la documentation relative à la batterie. Certaines batteries ne doivent être installées que verticalement (avec les bornes tournées vers le haut). Les installer dans une autre position peut entraîner une dégradation rapide de la batterie.

5. Fixez les deux dispositifs Module Holder (type A) en utilisant les rails du boîtier Case.
6. Installez la carte électronique Hub BP Jeweller (without casing) sur les supports.
7. Installez la batterie sur les supports prévus à cet effet dans le boîtier Case D (430). Fixez les batteries à l’aide de la bande de maintien.
8. Installez et connectez la carte anti-sabotage du boîtier Case D (430) à la borne appropriée de la centrale.
9. Si nécessaire, connectez Ajax ExternalAntenna au port de communication approprié.


   Utilisez uniquement Ajax ExternalAntenna. Nous ne garantissons pas le bon fonctionnement du dispositif si une antenne externe tierce est connectée. Avant l’installation, lisez le manuel d’utilisation de l’ExternalAntenna.

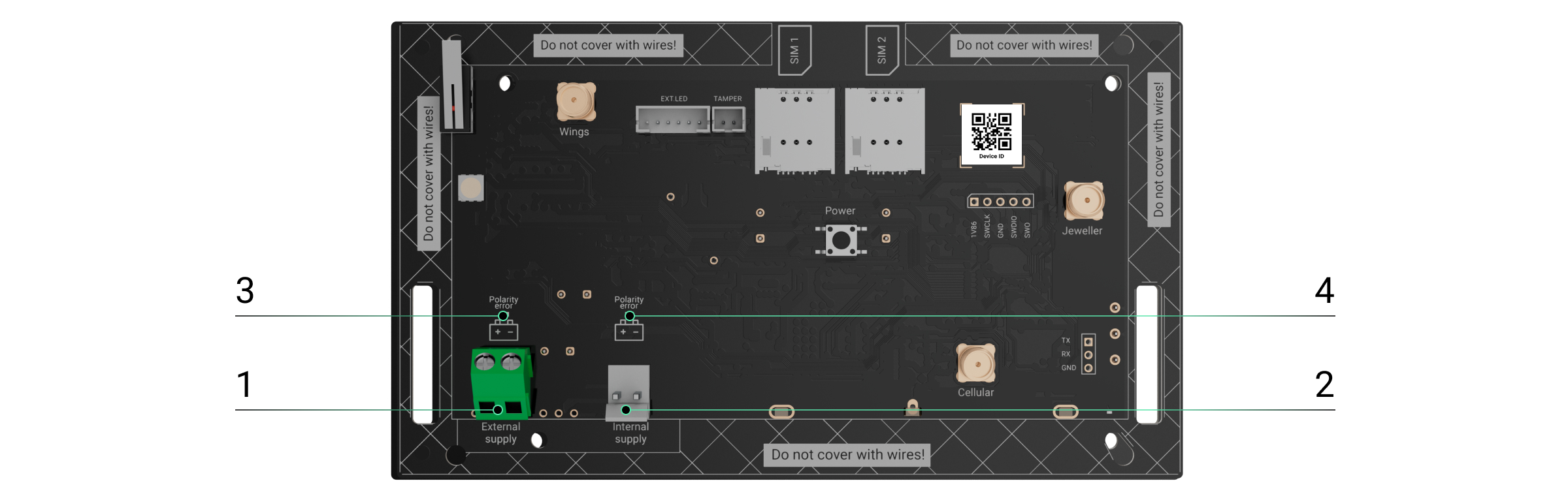

10. Connectez l’alimentation aux connecteurs appropriés :



    1 — Connecteur de terminal de source d’alimentation externe.
    2 — Connecteur de batterie interne. Connectez une batterie de 12 V⎓.
    3 — Voyant Ereur de polarité pour une source d’alimentation externe.
    4 — Voyant Erreur de polarité pour une batterie interne.

    Les voyants 3 et 4 s’allument si l’alimentation est connectée avec une polarité inversée (lorsque « – » est connecté à « + » et vice versa).

11. Fixez le câble avec les attaches.

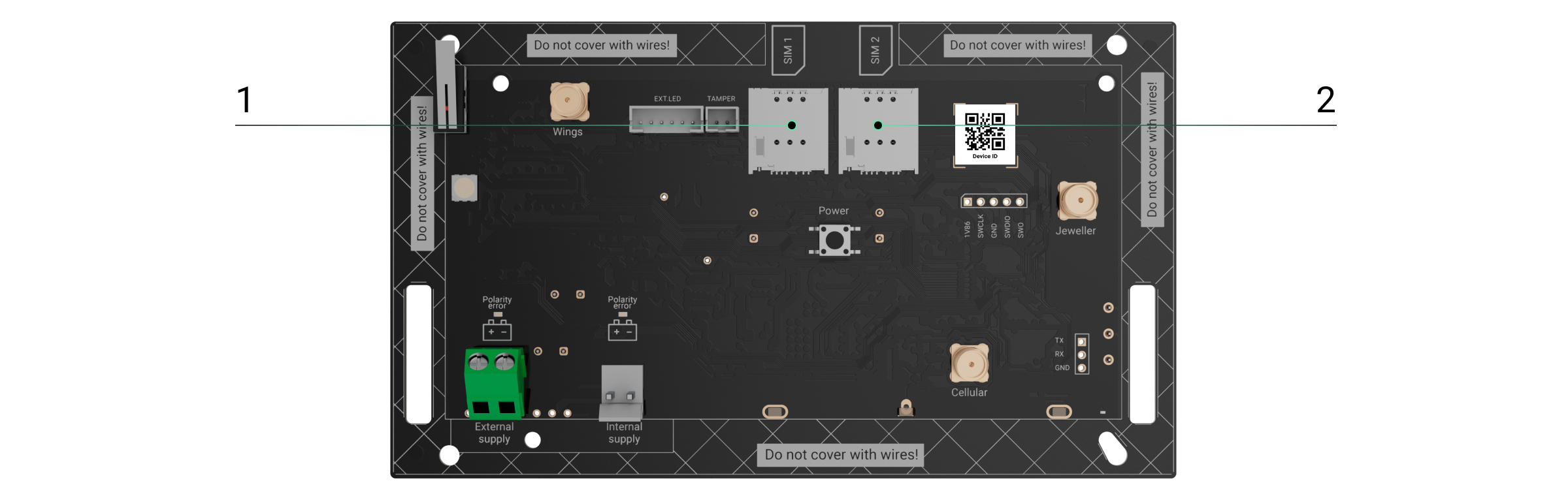

12. Installez les cartes SIM :



    1 — Emplacement 1 pour micro SIM.
    2 — Emplacement 2 pour micro SIM.

13. Appuyez et maintenez enfoncé le bouton d’alimentation de la centrale pour allumer la centrale.
14. Installez le couvercle sur le boîtier et fixez-le avec les vis fournies.
15. Ajoutez la centrale à un espace.
16. Vérifiez l’état du boîtier de la centrale dans une application Ajax. Si une alarme anti-sabotage se déclenche, vérifiez que le boîtier Case D (430) est bien fermé.
17. Exécutez le test de fonctionnalité de la centrale.

Endroits où ne pas installer la centrale

Paramètres de la centrale

Pour modifier les paramètres dans l’application Ajax :

1. Sélectionnez l’espace si vous en avez plusieurs ou si vous utilisez une application PRO.
2. Allez dans l’onglet Dispositifs .
3. Sélectionnez Hub BP Jeweller (without casing) dans la liste.
4. Allez dans les Paramètres en appuyant sur l’icône de l’engrenage dans le coin supérieur droit.
5. Définissez les paramètres requis.
6. Appuyez sur Retour pour enregistrer les nouveaux paramètres.

Cellulaire

Configuration des connexions et vérification des comptes.

Paramètres du modem

• Réseau mobile — ne peut pas être désactivé.
• Itinérance – si la fonctionnalité est activée, les cartes SIM installées dans la centrale peuvent fonctionner en itinérance.
• Ignorer l’erreur d’enregistrement réseau — lorsque ce paramètre est activé, la centrale ignore les erreurs lorsqu’elle tente de se connecter via une сarte SIM. Activez cette option si une carte SIM ne peut pas se connecter au réseau.
• Désactiver la vérification de la communication avec l’opérateur – lorsque ce paramètre est activé, la centrale ignore les erreurs de communication avec l’opérateur. Activez cette option si une carte SIM ne peut pas se connecter au réseau.

Cartes SIM

• SIM 1 et SIM 2 – affiche le numéro des cartes SIM installées. Cliquez sur le champ pour accéder aux paramètres de la carte SIM.

Paramètres de la carte SIM

• APN, Nom d’utilisateur et Mot de passe – paramètres pour se connecter à Internet via une carte SIM. Pour connaître les réglages de votre opérateur de téléphonie mobile, contactez le service d’assistance de votre fournisseur de services.
• Sélection automatique de l’APN – si cette option est activée, le point d’accès est configuré automatiquement en fonction de la carte SIM installée.

En savoir plus

Utilisation des données mobiles

• Entrant – la quantité de données reçues par la centrale. Affiché en Ko ou en Mo.
• Sortant – la quantité de données envoyées par la centrale. Affiché en Ko ou en Mo.

N’oubliez pas que les données sont calculées par la centrale et peuvent différer des statistiques de votre opérateur.

Réinitialiser les statistiques – remet à zéro les statistiques sur la quantité de données reçues et envoyées.

Vérifier le crédit

Entrez le Сode USSD de vérification du crédit (fourni par votre opérateur) et appuyez sur Vérifier le crédit.

En savoir plus

Méthode de communication

Il est possible de sélectionner l’antenne préférée à utiliser pour la transmission des données cellulaires :

• Commutation automatique entre les antennes – la centrale privilégiera l’antenne externe si elle est disponible (connectée et non endommagée).
• Externe – la centrale ne passe pas à une antenne interne et essaie de fonctionner avec une antenne externe.
• Intégrée – la centrale utilise une antenne interne.

Ce paramètre n’est disponible que dans les applications Ajax PRO.

Codes d'accès des claviers

Configuration des codes d’accès des claviers pour les personnes qui ne sont pas enregistrées dans le système.

Cela permet, par exemple, à une entreprise de nettoyage d’avoir accès à la gestion de la sécurité. Connaissant le code d’accès, il suffit de le saisir sur le clavier Ajax pour armer ou désarmer le système.

Pour configurer un code d’accès pour une personne non enregistrée dans le système :

1. Cliquez sur Ajouter un code.
2. Configurez le Nom d’utilisateur et le Code d’accès.
3. Appuyez sur Ajouter.

Si vous souhaitez configurer un code de contrainte, modifier un code d’accès, les paramètres d’accès aux groupes, le Mode nuit, l’ID du code, désactiver temporairement ou supprimer ce code, sélectionnez-le dans la liste et effectuez les modifications.

Les codes d’accès créés sont valables pour tous les claviers connectés à la centrale. Hub BP Jeweller (without casing) prend en charge jusqu’à 50 codes d’accès.

Comment gérer la sécurité avec les codes d’accès sur KeyPad Jeweller

Jeweller

Configurez l’intervalle de ping entre la centrale et le détecteur. Les paramètres déterminent la fréquence à laquelle la centrale communique avec les dispositifs connectés et la vitesse avec laquelle la perte de connexion est détectée.

En savoir plus

• Intervalle de ping du dispositif, sec – détermine la fréquence à laquelle les dispositifs connectés sont interrogés par la centrale. Un intervalle plus court (en secondes) permet une transmission plus rapide des événements entre la centrale et les dispositifs connectés (36 secondes par défaut).
• Nombre de pings manqués pour déterminer l’échec de la connexion – un compteur de paquets non livrés (8 paquets par défaut).

Le temps nécessaire pour déclencher l’alarme en cas de perte de communication entre la centrale et le dispositif est calculé à l’aide de la formule suivante :

Intervalle de ping du détecteur × Nombre de pings manqués pour déterminer l’échec de la connexion

Il est important de garder à l’esprit que la réduction de l’intervalle de ping diminue l’autonomie de la batterie fournie avec le kit.

Notez que l’intervalle de ping réduit le nombre maximal de dispositifs connectés :

Intervalle de ping du dispositif	Limite de connexion
12 secondes	39 dispositifs
24 secondes	79 dispositifs
36 secondes et plus	100 dispositifs

Indépendamment des paramètres, vous pouvez connecter jusqu9 à 10 sirènes, 50 claviers avec un buzzer intégré, et 5 prolongateurs de portée à la centrale.

Détection d’interférences radio

• Détection avancée des interférences radio
• Envoyer un événement de détection des interférences radio comme une alarme


Méthode de communication

Il est possible de sélectionner l’antenne préférée à utiliser pour les réseaux Jeweller et Wings :

• Commutation automatique entre les antennes – la centrale privilégiera l’antenne externe si elle est disponible (connectée et non endommagée).
• Externe – la centrale ne passe pas à une antenne interne et essaie de fonctionner avec une antenne externe.
• Intégrée – la centrale utilise une antenne interne.

Ce paramètre n’est disponible que dans les applications Ajax PRO.

Service

Groupe de paramètres de service de la centrale. Ils sont divisés en deux groupes : les paramètres généraux et les paramètres avancés.

Paramètres généraux

Luminosité LED

Réglage de la luminosité LED de la centrale. Réglé dans la plage de 1 à 10. La valeur par défaut est 10.

Mise à jour du firmware

Le menu contient les paramètres de mise à jour du firmware de la centrale.

• Mise à jour automatique du firmware permet de régler les mises à jour automatiques du logiciel OS Malevich (qui sont activées par défaut) :
  • Si activé, le firmware est automatiquement mis à jour lorsqu’une nouvelle version est disponible. Le système doit être désarmé et l’alimentation externe doit être connectée à la centrale.
  • Si désactivé, le système ne se met pas à jour automatiquement. Si une nouvelle version du firmware est disponible, l’application proposera de mettre à jour l’OS Malevich.
• Rechercher des mises à jour permet de vérifier manuellement et d’installer les mises à jour du firmware lorsque celles-ci sont disponibles ou attribuées à la centrale. Cette option n’est disponible que lorsque le paramètre de Mise à jour automatique du firmware est activé.

Si le firmware de la centrale est obsolète, une erreur peut survenir lors de l’ajout d’un dispositif à la centrale. Dans ce cas, le système invitera l’utilisateur à ouvrir le menu Mise à jour du firmware dans les Paramètres des services et à vérifier si une nouvelle version du firmware est disponible. Si disponible, l’utilisateur peut procéder à une mise à jour du firmware à la demande.

Comment mettre à jour OS Malevich

Logs de la centrale

Les logs sont des fichiers contenant des informations sur le fonctionnement du système. Les fichiers log peuvent aider à résoudre le problème en cas d’erreurs ou de défaillances.

Ce paramètre permet de sélectionner le canal de transmission des fichiers log de la centrale ou de désactiver leur enregistrement :

• Off
• Cellulaire


La journalisation est désactivée par défaut car elle augmente la consommation de données du réseau et réduit la durée de vie de la batterie. En cas d’erreurs système, sélectionnez l’option Cellulaire pour envoyer les données via les réseaux cellulaires.

Comment signaler un problème dans l’application Ajax sur iOS

Comment signaler un problème dans l’application Ajax sur Android

Le nombre d’événements « Lorsque la centrale est hors ligne »

Les événements survenant lors d’une défaillance de communication avec le serveur sont enregistrés dans le tampon de la centrale et seront livrés aux applications Ajax une fois la connexion rétablie.

Ce paramètre vous permet de choisir le nombre des derniers événements que la centrale enverra aux applications Ajax après la reconnexion en ligne.

Vous pouvez sélectionner entre 100 (valeur par défaut) et 1000 événements avec un incrément de 50 événements.

En savoir plus

Vérifier l’état du couvercle lors de l’arrêt

Si ce paramètre est activé, la centrale ne peut être éteinte avec le bouton d’alimentation que lorsque le couvercle est ouvert. Le paramètre est activé par défaut.

Paramètres avancés

La liste des paramètres avancés de la centrale dépend du type d’application : standard ou PRO.

Ajax Security System	Ajax PRO
Connexion au serveur Sons et alertes Paramètres des détecteurs d’incendie Vérification de l’intégrité du système	Assistant de configuration PD 6662 Connexion au serveur Sons et alertes Paramètres de la batterie Paramètres des détecteurs d’incendie Vérification de l’intégrité du système Confirmation de l’alarme Restauration après alarme Processus d’armement/désarmement Désactivation automatique des dispositifs Indication LED

Assistant de configuration PD 6662

Ouvre un guide étape par étape sur la configuration de votre système pour assurer la conformité à la norme de sécurité britannique PD 6662:2017.

Ce paramètre n’est disponible que dans les applications Ajax PRO.

En savoir plus

Connexion au serveur

Ce menu contient les paramètres de communication entre la centrale et Ajax Cloud :

• Temporisation à l’alarme d’échec de connexion au serveur, sec. Il s’agit d’un délai permettant de réduire le risque de fausse alarme lié à la perte de connexion au serveur Ajax Cloud. Il est activé après 3 interrogations infructueuses du serveur central. Le délai peut être réglé dans une plage de 30 à 600 secondes. La valeur recommandée et par défaut est de 300 secondes.
• Intervalle de ping du serveur, sec. Fréquence d’envoi de pings depuis la centrale vers le serveur Ajax Cloud. Il se situe entre 10 et 300 secondes. La valeur recommandée et par défaut est de 60 secondes.

Le temps nécessaire pour générer un message concernant la perte de communication entre la centrale et le serveur Ajax Cloud est calculé selon la formule suivante :

(Intervalle de ping × 3) + Filtre temporel

Avec les paramètres par défaut, Ajax Cloud signale une perte de communication avec la centrale après 8 minutes :

(60 s × 3) + 300 s = 8 min

• Recevoir des notifications de perte de connexion au serveur sans alarme. Les applications Ajax peuvent notifier la perte de communication entre la centrale et le serveur de deux manières : avec un signal de notification push standard ou avec un son de sirène (activé par défaut). Lorsque l’option est activée, la notification est accompagnée d’un signal de notification push standard.
• Notifier en cas de perte de connexion sur les réseaux. Un système peut avertir à la fois les utilisateurs et le centre de télésurveillance de la perte de connexion, même via un des réseaux de communication.

Dans ce menu, vous pouvez choisir la perte de connexion des réseaux qui sera signalée par le système, ainsi que le délai d’envoi de ces notifications :

• Cellulaire
• Temporisation à l’envoi de notification, min – temps avant l’envoi de la notification concernant la perte de connexion via l’un des réseaux de communication. Réglé dans une fourchette de 3 à 30 minutes.

Le temps nécessaire à l’envoi d’une notification de perte de connexion via l’un des réseaux de communication est calculé à l’aide de la formule suivante :

(Intervalle de ping × 4) + Filtre temporel + Temporisation à l’envoi de notification

Sons et alertes

Le menu contient les paramètres d’activation des sirènes.

Alerte par sirène

• Si le couvercle de la centrale ou d’un détecteur est ouvert. Si cette option est activée, la centrale active les sirènes connectées en cas d’ouverture du couvercle de la centrale, du détecteur ou de tout autre dispositif Ajax.
• Si l’on appuie sur le bouton de panique dans l’application. Si cette option est activée, la centrale active les sirènes connectées si le bouton de panique est pressé dans l’application Ajax.
• Redémarrer le signal d’alarme lors du déclenchement de chaque détecteur.

Bip avec le clavier

• Si la batterie d’un dispositif est faible.
• Si un dispositif est hors ligne.


Ce paramètre n’est disponible que dans les applications Ajax PRO.

Paramètres de la batterie

Ce menu contient les paramètres des sources d’alimentation de la centrale.

• Type de batterie interne. Cette option vous permet de sélectionner le type de batterie approprié afin que la centrale puisse définir le niveau de tension adéquat.
  • Batterie au lithium non rechargeable.
  • Batterie lithium rechargeable.
  • Batterie plomb-acide rechargeable.
  • Autre type de batterie. Cette option permet de spécifier des niveaux de tension personnalisés.
• Niveau de tension faible de la batterie interne. À ce niveau de tension, la centrale avertit lorsque la batterie interne est faible. Cette option est disponible si l’option Autre type de batterie est sélectionnée pour le Type de batterie interne.
• Tension de coupure de la batterie interne. Si la centrale est alimentée par une batterie interne, elle s’éteindra automatiquement à cette tension. Cette option est disponible si l’option Autre type de batterie est sélectionnée pour le Type de batterie interne.


  Si la centrale est alimentée uniquement par une batterie interne, la tension de coupure de la batterie interne ne peut pas être réglée à un niveau supérieur à la tension actuelle de la batterie.

• Niveau de tension faible de la batterie externe. À ce niveau de tension, la centrale vous alerte lorsque la source d’alimentation externe se décharge.
• Batterie interne. Permet de sélectionner si la batterie interne est chargée à partir de la source d’alimentation externe.
• Vitesse de chargement de la batterie interne. Permet de sélectionner la vitesse de charge appropriée en fonction du type de source d’alimentation externe. Cette option est disponible si l’option Batterie plomb-acide rechargeable est sélectionnée pour Type de batterie interne.
• Optimisation de la batterie. Permet d’activer le mode d’économie de la batterie pour la source d’alimentation choisie.
  • Mode d’économie d’énergie lors du fonctionnement sur une batterie externe.
  • Mode d’économie d’énergie lors du fonctionnement sur une batterie interne.

    Lorsque l’une ou l’autre des options, ou les deux, sont activées, il est possible de configurer :

  • Période d’activité. Il s’agit de la durée pendant laquelle la centrale et les dispositifs ajoutés sont activés pour envoyer des événements aux utilisateurs et au centre de télésurveillance.
  • Intervalle de ping du serveur. C’est le temps pendant lequel la centrale communique avec le serveur pour confirmer sa disponibilité.
  • Réveil par SMS. Si activé, la centrale et ses dispositifs peuvent être temporairement activés en envoyant un SMS avec le mot de passe au numéro de carte SIM de la centrale.
  • Mot de passe SMS. Le mot de passe qui doit être inclus dans le SMS envoyé au numéro de carte SIM de la centrale pour réveiller la centrale à la demande. Le mot de passe doit être composé de 6 à 24 lettres, chiffres ou caractères spéciaux sans espaces.

Pour réveiller la centrale via SMS, envoyez un SMS au numéro de carte SIM de la centrale avec l’identifiant de centrale (c’est-à-dire, ID du dispositif), le mot de passe SMS et le texte « WFB ».

Exemple de texte SMS : 000ABC11 12345ab WFB

• 000ABC11 — un ID de la centrale (c’est-à-dire, ID du dispositif) ;
• 12345ab — un mot de passe SMS ;
• WFB — un texte obligatoire dans le SMS.

Notez que la fonctionnalité Réveil par SMS n’est pas disponible si Ajax SIM est utilisée.

Réglages de la batterie ne sont disponibles que dans les applications Ajax PRO.

Paramètres des détecteurs d’incendie

Menu des paramètres des détecteurs d’incendie Ajax. Permet de configurer l’Alarme incendie interconnectée.

Cette fonction est recommandée par la réglementation européenne en matière d’incendie, qui exige, en cas d’incendie, un signal d’avertissement d’au moins 85 dB à 10 ft de la source sonore. Une telle puissance sonore réveille même une personne profondément endormie lors d’un incendie. En utilisant l’application Ajax, un Button ou un clavier KeyPad, vous pouvez rapidement désactiver les détecteurs d’incendie déclenchés.

En savoir plus

Vérification de l’intégrité du système

Ce réglage permet de s’assurer que tous les détecteurs de sécurité, les dispositifs et les zones groupes suivis fonctionnent correctement avant l’armement du système. La Vérification de l’intégrité du système est désactivée par défaut.

En savoir plus

Confirmation de l’alarme

Ce paramètre n’est disponible que dans les applications Ajax PRO.

La confirmation d’alarme est un signal spécial que la centrale envoie au centre de télésurveillance et aux utilisateurs si plusieurs dispositifs se déclenchent dans un court laps de temps. En ne répondant qu’aux alarmes confirmées, les entreprises de sécurité et de télésurveillance ainsi que la police réduisent le nombre de visites dues aux déclenchements intempestifs.

En savoir plus

Restauration après alarme

Ce paramètre n’est disponible que dans les applications Ajax PRO.

La fonction ne permet pas d’armer le système si une alarme a été enregistrée précédemment. Pour l’armement, le système doit être restauré par un utilisateur autorisé ou un utilisateur PRO. Les types d’alarmes qui nécessitent une restauration du système sont définis lors de la configuration de la fonction.

Cette fonction permet d’éviter que l’utilisateur n’arme le système avec des détecteurs qui génèrent de fausses alarmes.

En savoir plus

Processus d’armement/désarmement

Ce paramètre n’est disponible que dans les applications Ajax PRO.

La première option Conformité aux normes permet de sélectionner une norme spécifique pour configurer le système de sécurité en fonction des exigences existantes. Une fois que vous avez sélectionné la norme requise, le menu affiche les paramètres d’armement/désarmement appropriés ci-dessous. Les normes suivantes sont disponibles :

• EN 50131 – une norme européenne pour les systèmes d’alarme contre l’intrusion et l’agression, qui décrit également le concept des niveaux de sécurité.
• PD 6662 – une norme britannique pour les systèmes d’alarme qui aide à éviter les déclenchements intempestifs pour que la police n’intervienne que pour de vrais dangers.
• VdS – une norme allemande pour les systèmes d’alarme contre les vols et les agressions, qui réglemente le processus d’armement/désarmement.
• ANSI/SIA CP-01-2019 – une norme américaine pour les systèmes de sécurité qui réglemente les fonctionnalités et les exigences pour réduire les déclenchements intempestifs causés par les utilisateurs ou l’équipement.

EN 50131

Une fois que l’option EN 50131 est activée, vous pouvez définir les paramètres des fonctionnalités Armement en deux étapes, Redémarrage de la Temporisation à l’armement et Erreur à l’armement dans les paramètres d’armement, ainsi que définir la Temporisation à la transmission d’alarme dans les paramètres de désarmement.

Comment configurer un système Ajax selon les exigences EN 50131

PD 6662

Une fois que l’option PD 6662 est sélectionné, le menu affiche le numéro de paramètres d’armement/désarmement qui permettent de configurer le système pour qu’il soit conforme aux exigences standards.

En savoir plus sur la norme PD 6662

Utilisez le guide étape par étape correspondant dans l’application Ajax PRO pour une installation rapide et pratique du système conformément à la norme PD 6662. Allez dans Centrale → Paramètres → Service → Assistant de configuration PD 6662 et suivez les instructions de l’application.

VdS

Une fois la norme VdS sélectionnée, tous les dispositifs du système fonctionnent sans temporisations à l’armement, mais les temporisations au désarmement restent actives.

Le système vérifie automatiquement que toutes les portes et serrures sont fermées. La porte est verrouillée avec l’Élément de blocage tiers lors de l’armement du système. De plus, le système vérifie si la porte est verrouillée pour s’assurer que le système est armé selon le principe de l’inévitabilité (en allemand : Zwangsläufigkeit).

Le système ne peut pas être armé s’il a des dysfonctionnements. En cas de dysfonctionnement ou si la porte n’est pas verrouillée, le système notifie l’échec de l’armement.

En savoir plus

ANSI/SIA CP-01-2019

Seules les centrales Hub 2 (4G) Jeweller et Hub 2 Plus Jeweller sont certifiées selon ANSI/SIA CP-01-2019.

Une fois ANSI/SIA CP-01-2019 sélectionné, vous pouvez configurer Redémarrage de la Temporisation à l’armement et Locaux non libérés pour les paramètres d’armement. Pour les paramètres de désarmement, vous pouvez sélectionner quels dispositifs doivent faire une Notification d’annulation d’alarme ou Notification d’interruption d’alarme et ajuster la Fenêtre d’interruption d’alarme.

De plus, cette norme nécessite l’activation d’un certain nombre de fonctionnalités pour le système, telles que Temporisation au désarmement ou Temporisation à l’armement, croisement de zones, Désactivation automatique des dispositifs et test du système. Ces fonctions sont configurées dans les paramètres de la centrale et de certains dispositifs.

Comment mettre en place le système conforme à la norme ANSI/SIA CP-01-2019

Désactivation automatique des dispositifs

Ce paramètre n’est disponible que dans les applications Ajax PRO.

Le système Ajax peut ignorer les alarmes ou autres événements de dispositifs sans les retirer du système. Avec certains paramètres, les notifications d’événements sur un dispositif particulier ne seront pas envoyées aux utilisateurs du système et au centre de télésurveillance.

En savoir plus

Il est également possible de désactiver manuellement un dispositif spécifique. Pour en savoir plus sur la désactivation manuelle des dispositifs, cliquez ici.

Indication LED

Ce paramètre n’est disponible que dans les applications Ajax PRO.

Dans ce menu, vous pouvez sélectionner les états et les événements du système que les indicateurs LED de la centrale doivent afficher. Une des deux fonctions peut être choisie :

• Connexion au serveur – les LED de la centrale affichent si une centrale est connecté à l’alimentation électrique et à Internet.
• Alertes et dysfonctionnements – les LED de la centrale affichent les informations sur les alertes et les dysfonctionnements du système, les changements de mode de sécurité, et les temporisations à l’armement et au désarmement.

Indication après-alarme

Sélectionnez les événements que les sirènes ou les claviers à LED intégrée indiqueront avec un double clignotement régulier jusqu’à ce que le système soit désarmé.

• Alarme d’intrusion / de bouton d’urgence confirmée.
• Alarme d’intrusion /de bouton d’urgence unique.
• Ouverture du couvercle.

Paramètres de l’espace

Pour modifier les paramètres dans l’application Ajax :

1. Sélectionnez l’espace si vous en avez plusieurs ou si vous utilisez une application PRO.
2. Allez à l’onglet Contrôle .
3. Allez dans les Paramètres en appuyant sur l’icône d’engrenage dans le coin inférieur droit.
4. Définissez les paramètres requis.
5. Cliquez sur Retour pour enregistrer les paramètres.

Réinitialisation des paramètres de la centrale

Réinitialisez la centrale sur les réglages d’usine :

1. Allumez la centrale si elle est éteinte.
2. Retirez tous les utilisateurs et installateurs de la centrale.
3. Maintenez le bouton d’alimentation pendant 30 secondes : le voyant LED de la carte centrale commencera à clignoter en rouge.
4. Supprimez la centrale de votre compte.

Fonctionnalités supplémentaires

Connexion à la vidéosurveillance

Hub BP Jeweller (without casing) est compatible avec les caméras et les enregistreurs vidéo Ajax, ainsi qu’avec des caméras tierces qui prennent en charge le protocole RTSP ou l’intégration SDK.

Caméras et enregistreurs vidéo qui peuvent être connectés au Hub BP Jeweller (without casing) :

Scénarios

Hub BP Jeweller (without casing) permet de créer 32 scénarios et de minimiser l’impact du facteur humain sur la sécurité. La centrale peut gérer la sécurité de l’ensemble de l’établissement ou d’un groupe selon un calendrier ; activer la machine à fumée si des intrus pénètrent dans la pièce ; mettre la pièce hors tension et allumer l’éclairage de secours en cas d’incendie ; couper l’eau en cas de fuite ; contrôler les dispositifs d’éclairage, les serrures électriques, les volets roulants et les portes de garage, en changeant le mode de sécurité en appuyant sur un bouton ou en déclenchant l’alarme d’un détecteur.

Les scénarios peuvent être utilisés pour réduire le nombre d’actions quotidiennes et augmenter la productivité. Les dispositifs d’automatisation Ajax réagissent aux changements de température et de qualité de l’air. Par exemple, configurez le chauffage pour qu’il s’allume à basse température, contrôler le système d’alimentation, l’humidificateur et le climatiseur pour maintenir un climat confortable.

Vérification photo

Hub BP Jeweller (without casing) prend en charge les détecteurs de mouvements sans fil MotionCam et MotionCam Outdoor. Lorsqu’ils sont déclenchés, les détecteurs prennent plusieurs photos que vous pouvez utiliser pour évaluer le déroulement des événements dans l’installation au fil du temps. Cela évite aux utilisateurs de s’inquiéter inutilement et aux centres de télésurveillance d’envoyer des patrouilles inutilement.

Le détecteur active la caméra lorsqu’elle est armée et détecte un mouvement. Seuls les utilisateurs ayant accès au flux d’événements et les employés autorisés de la société de sécurité peuvent voir les vérifications visuelles des alarmes, à condition que le système de sécurité soit connecté au centre de télésurveillance.

Si la fonction Photos à la demande est activée, les détecteurs peuvent prendre une photo à la demande d’un utilisateur du système ou d’un utilisateur PRO disposant des droits appropriés. La prise d’une photo est toujours enregistrée dans le flux d’événements de la centrale.

Les clichés sont protégés par chiffrement à chaque étape de la transmission. Ils sont stockés sur le serveur d’Ajax Cloud et ne sont ni traités ni analysés.

Maintenance

Vérifiez régulièrement le fonctionnement du Hub BP Jeweller (without casing) et des dispositifs connectés. La fréquence optimale des contrôles est d’une fois tous les trois mois. Nettoyez le boîtier de la poussière, des toiles d’araignée et d’autres contaminants dès leur apparition. Utilisez un chiffon doux et sec qui convient à l’entretien de l’équipement.

N’utilisez pas de produits contenant de l’alcool, de l’acétone, de l’essence ou d’autres solvants actifs pour nettoyer le dispositif.

Spécifications techniques

Batteries recommandées

Nous recommandons d’utiliser des batteries alcalines zinc-air pour assurer une plus grande autonomie. Avant de connecter une batterie de ce type, assurez-vous que les autocollants sont retirés de la batterie ou que les vannes qui bloquent l’alimentation en air sont ouvertes. Si possible, laissez la batterie à l’air libre pendant 2 heures. L’air est nécessaire pour déclencher une réaction chimique à l’intérieur de la batterie et assurer son bon fonctionnement.

Avant de connecter la batterie externe, lisez attentivement les instructions du fabricant. Elles contiennent des recommandations concernant la sécurité d’utilisation et les paramètres à suivre.

Les batteries zinc-air ne sont pas rechargeables. Le paramètre Taux de charge est spécifié pour les cas d’utilisation où une batterie rechargeable interne est chargée par une batterie externe.

Liste des batteries externes zinc-air recommandées pour alimenter le Hub BP Jeweller (without casing)

¹ À des températures de 25°C.
² La batterie interne n’est pas chargée.

Garantie

La garantie des produits de la Limited Liability Company « Ajax Systems Manufacturing » est valable pendant 2 ans à compter de la date d’achat.

Si le dispositif ne fonctionne pas correctement, veuillez d’abord contacter le service d’assistance technique d’Ajax. Dans la plupart des cas, les problèmes techniques peuvent être résolus à distance.

Contacter l’assistance technique :

• e-mail
• Telegram

Fabriqué par « AS Manufacturing » LLC
