Manual de usuario del dispositivo de la serie NVR H

Elementos funcionales

1. Indicador LED.
2. Panel de montaje SmartBracket.
3. Orificios para fijar el panel de montaje SmartBracket a la superficie.
4. Lugar para instalar un dispositivo de almacenamiento (HDD/SSD). Utilice un adaptador de montaje de 2.5″ a 3.5″ para instalar de forma segura una unidad SSD.
5. Pestillo del disco duro de 3.5″.
6. Un tornillo para fijar el pestillo de un disco duro de 3.5″.
7. Conector para el dispositivo de almacenamiento.
8. Código QR con el ID del dispositivo. Se utiliza para añadir el NVR H a un sistema Ajax.
9. Botón para restablecer los parámetros.
10. Tornillo de fijación. Se utiliza para fijar el dispositivo en el panel de montaje SmartBracket.
11. Conector USB 2.0.
12. Conector HDMI.
13. Conector Ethernet.
14. Conector de alimentación.

1. Indicador LED.
2. Panel de montaje SmartBracket.
3. Orificios para fijar el panel de montaje SmartBracket a la superficie.
4. Lugar para instalar un dispositivo de almacenamiento (HDD/SSD).
5. Pestillo del disco duro de 3.5″.
6. Un tornillo para fijar el pestillo de un disco duro de 3.5″.
7. Conector para el dispositivo de almacenamiento.
8. Código QR con el ID del dispositivo. Se utiliza para añadir el NVR H a un sistema Ajax.
9. Botón para restablecer los parámetros.
10. Tornillo de fijación. Se utiliza para fijar el dispositivo en el panel de montaje SmartBracket.
11. Conector USB 2.0.
12. Conector HDMI.
13. Conector Ethernet.
14. Conector de alimentación.

Principio de funcionamiento

El NVR H es un grabador de vídeo para conectar cámaras IP de terceros que tengan protocolos ONVIF y RTSP y dispositivos de vídeo Ajax. Permite instalar un dispositivo de almacenamiento con una capacidad de memoria de hasta 16 TB (no incluido en el kit del grabador de la serie NVR H). El NVR H también puede funcionar sin un dispositivo de almacenamiento.

El grabador de vídeo de la serie NVR H cuenta con una salida HDMI que permite ver el vídeo de las cámaras conectadas en una pantalla, incluso cuando el grabador de vídeo no está conectado a Internet.

El NVR H cuenta con dos puertos USB 2.0 (Type-A) para conectar un teclado, un ratón o una unidad flash USB. La corriente de salida máxima es de 500 mA por puerto. Si el dispositivo conectado requiere más potencia para funcionar, proporcione una alimentación externa para ese dispositivo.

El grabador de vídeo tiene un acelerómetro integrado que detecta si el dispositivo se ha movido. Cuando el acelerómetro está activado en los ajustes y detecta cualquier cambio en la posición del NVR, el sistema envía una notificación de que el dispositivo se ha movido. Esta función se puede configurar en los ajustes del dispositivo Notificaciones de intentos de sabotaje.

Con la calculadora de almacenamiento de vídeo, puede calcular la capacidad de almacenamiento necesaria del NVR H y el tiempo de grabación estimado en función de la configuración.

La serie NVR H permite a los usuarios:

1. Añadir y configurar cámaras IP (resolución de la cámara, brillo, contraste, etc.).
2. Ver vídeo de cámaras añadidas en tiempo real, tanto localmente como en apps Ajax, con la posibilidad de hacer zoom.
3. Ver y exportar vídeos del repositorio localmente y en apps Ajax, navegando por la cronología de grabación y el calendario (si el dispositivo de almacenamiento está conectado al grabador de vídeo).
4. Elegir cómo detectar el movimiento en el encuadre: en la cámara o en el NVR H.
5. Configurar la detección de movimiento en el NVR H (zonas de detección, nivel de sensibilidad).
6. Visualizar el Mural de vídeo que combina imágenes de todas las cámaras conectadas.
7. Crear escenarios de vídeo para que, en caso de activación del detector, se envíe un vídeo corto desde la cámara seleccionada a la app Ajax.
8. Configurar la conexión vía ONVIF para integrar el dispositivo con sistemas de gestión de vídeo (VMS) como Milestone, Genetec, Axxon y Digifort.
9. Crear usuarios locales y gestionar su acceso a las cámaras y a los vídeos grabados.
10. Ver vídeos en tiempo real y reproducir vídeos grabados localmente en una pantalla conectada al grabador de vídeo a través de la salida HDMI.

Los fragmentos de grabación de vídeo descargados del NVR H tienen la firma digital Ajax que verifica la integridad del vídeo exportado. Para verificar la autenticidad de las grabaciones de vídeo descargadas, utilice el software Ajax Media Player.

Más información sobre Ajax Media Player

El NVR H está diseñado para su instalación solo en interiores. Recomendamos instalar el grabador de vídeo sobre una superficie plana horizontal o vertical para un mejor intercambio de calor del dispositivo de almacenamiento. No lo cubra con otros objetos.

Seleccionar el lugar de instalación

Es aconsejable elegir un lugar de instalación donde el NVR H esté oculto de miradas indiscretas, por ejemplo, en la despensa. Esto ayudará a reducir la probabilidad de sabotaje. Tenga en cuenta que el dispositivo está destinado únicamente a la instalación en interiores.

El dispositivo está alojado en una carcasa compacta con enfriamiento activo. Si el NVR H se instala en locales insuficientemente ventilados, puede superarse la temperatura de funcionamiento de la unidad de memoria. Elija una superficie horizontal o vertical dura y plana para montar la carcasa, y no la cubra con otros objetos.

Siga las recomendaciones de colocación al diseñar el sistema Ajax para un sitio. El sistema de seguridad debe ser diseñado e instalado por profesionales. La lista de partners autorizados de Ajax está disponible aquí.

Dónde no deberá instalar el NVR H

1. En exteriores. Esto puede causar la avería del grabador de vídeo.
2. En interiores con valores de temperatura y de humedad que no se correspondan con los parámetros de funcionamiento.

Instalación

1. Retire el SmartBracket del grabador de vídeo tirando hacia abajo del panel trasero.
2. Fije el SmartBracket a una superficie dura y plana con los tornillos suministrados. Utilice todos los puntos de fijación.

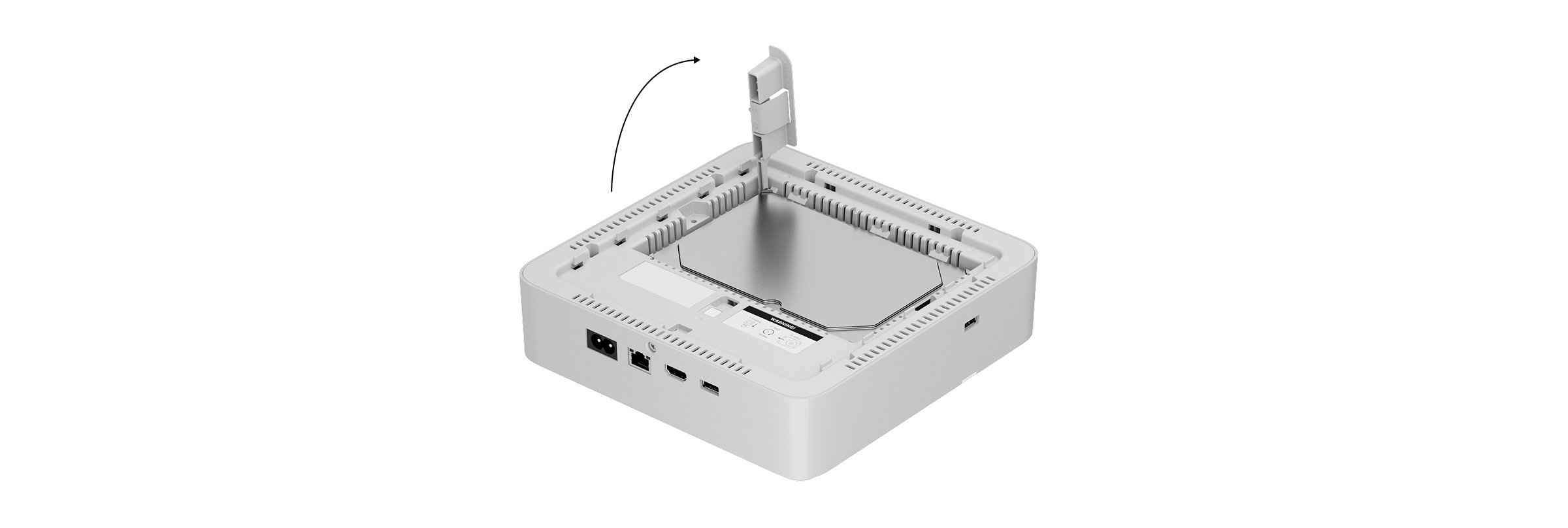

3. Levante el pestillo del disco duro de 3.5″.


   Cuando sustituya la unidad de disco duro (HDD), espere 10 segundos después de desconectar el dispositivo de la fuente de energía. El disco duro contiene platos que giran rápidamente. Los movimientos bruscos o los impactos pueden desactivar el mecanismo, provocando daños físicos y pérdida de datos.

   No mueva ni voltee el NVR H hasta que el disco duro haya dejado de girar.



4. Instale el dispositivo de almacenamiento en la carcasa del NVR H de forma que los conectores coincidan.



5. Baje el pestillo del disco duro de 3.5″.
6. Fije el dispositivo de almacenamiento en la carcasa del NVR H con el tornillo suministrado, utilizando el punto de fijación.



7. Conecte la alimentación externa y Ethernet. Active la alimentación.
8. Añada el dispositivo al sistema.
9. Inserte el grabador de vídeo en el SmartBracket.

El indicador LED se ilumina en amarillo y se vuelve blanco después de la conexión a Internet. Si falla la conexión al servidor Ajax Cloud, el indicador LED se ilumina en rojo.

Añadir al sistema

Antes de añadir un dispositivo

1. Instale una app Ajax.
2. Inicie sesión en su cuenta o cree una nueva.
3. Seleccione un espacio o cree uno nuevo.
4. Añada al menos una estancia virtual.
5. Asegúrese de que el espacio esté desarmado.

Solo un PRO o un administrador de espacio con permisos para configurar el sistema puede añadir el dispositivo al espacio.

Añadir al espacio

1. Abra la app Ajax. Seleccione el espacio al que desea añadir el NVR H.
2. Vaya a la pestaña Dispositivos y pulse Añadir dispositivo.
3. Escanee el código QR o introdúzcalo manualmente. Encuentre el código QR en la parte trasera de la carcasa, debajo del panel de montaje SmartBracket y en el embalaje.
4. Asigne un nombre al dispositivo.
5. Seleccione una estancia virtual.
6. Pulse Añadir.
7. Asegúrese de que el grabador de vídeo esté encendido y tenga acceso a Internet. El indicador LED debe iluminarse en blanco.
8. Pulse Añadir.

El dispositivo conectado aparecerá en la lista de dispositivos en la app Ajax.

El NVR H solo funciona con un espacio. Para conectar el grabador de vídeo al nuevo espacio, elimine el NVR H de la lista de dispositivos del espacio anterior. Esto debe hacerse manualmente en la app Ajax.

Añadir una cámara IP al NVR H

Puede calcular el número de cámaras y NVR que se pueden añadir al espacio utilizando la calculadora de dispositivos de vídeo.

La cámara IP conectada al grabador de vídeo aparecerá en la lista de cámaras del NVR H en la app Ajax.

Tenga en cuenta que una cámara se puede vincular con varios grabadores de vídeo en un espacio al mismo tiempo.

Gestionar el NVR H mediante conexión HDMI

Inicio de sesión

Para empezar a utilizar el NVR H con una pantalla conectada a través de la salida HDMI, debe iniciar sesión en su cuenta Ajax. Hay dos opciones de inicio de sesión: como usuario local o con una cuenta en la nube.

El inicio de sesión con una cuenta en la nube requiere una conexión a Internet. Si el NVR H no está conectado a Internet, solo podrá iniciar sesión como usuario local.

Para iniciar sesión como usuario local:

1. Seleccione la opción de inicio de sesión Como usuario local.
2. Introduzca el Nombre de usuario y la Contraseña locales en los campos correspondientes.
3. (Opcional) Habilite la opción Iniciar sesión automáticamente en esta cuenta al reiniciar.
4. Pulse Iniciar sesión.

Para iniciar sesión con una cuenta en la nube:
Hay dos formas de iniciar sesión con una cuenta en la nube: utilizando los datos de acceso de la cuenta o escaneando un código QR.

Utilizando los datos de acceso de la cuenta:

1. Asegúrese de que el NVR H esté conectado a Internet.
2. Seleccione la opción de inicio de sesión Con cuenta en la nube.
3. Seleccione un tipo de cuenta.
4. Introduzca su Correo y Contraseña en los campos correspondientes.
5. (Opcional) Habilite la opción Iniciar sesión automáticamente en esta cuenta al reiniciar.
6. Pulse Iniciar sesión.

Utilizando un código QR:

1. Asegúrese de que el NVR H esté conectado a Internet.
2. Seleccione la opción de inicio de sesión Con cuenta en la nube.
3. Abra una app Ajax en su dispositivo móvil y vaya a:
   • Menú → Ajustes app → Sesiones
4. Escanee el código QR de la pantalla.

Mural de vídeo y diaporama

La función Mural de vídeo le permite crear mosaicos personalizados, gestionar cámaras, ver flujos de vídeo en directo, acceder a secuencias archivadas y mucho más, todo en una única interfaz.

*Este artículo describe las características disponibles en las apps Ajax Desktop. El mural de vídeo de la pantalla conectada por HDMI no incluye algunas funciones relacionadas con la búsqueda de espacios, canales y organización de canales.

Con el mural de vídeo, puede ver repositorios de hasta 4 cámaras simultáneamente directamente en la pantalla conectada a través de HDMI. La función de reproducción simultánea está soportada por dispositivos con versión de firmware 2.547 o posterior.

El NVR H cuenta con atajos de teclado para navegar por el mural de vídeo de forma rápida y sencilla. Estos atajos le dan acceso instantáneo a funciones clave y facilitan su interacción con el mural de vídeo. El conjunto completo de atajos de teclado está disponible en dispositivos con la versión de firmware 2.557 o posterior.

Un teclado debe estar conectado al NVR H para utilizar los atajos de teclado.

Atajos de teclado para gestionar el mural de vídeo

Atajos de teclado para gestionar el diaporama

Atajos de teclado para controlar las cámaras PTZ

Exportar un repositorio vía USB

Los dispositivos de la serie NVR H pueden exportar grabaciones de vídeo a un dispositivo de almacenamiento externo conectado al puerto USB. Esto permite a los usuarios descargar vídeos directamente desde el grabador de vídeo conectado a la pantalla a través de HDMI. No se necesitan apps Ajax ni conexión a Internet.

La exportación de grabaciones de vídeo a través del puerto USB está soportada por grabadores de vídeo con la versión de firmware 2.547 o posterior.

Configuración

Para abrir la pestaña Configuración, selecciónela en la barra de herramientas superior.

Parámetro	Descripción
Descripción general
Descripción general	Muestra los estados del grabador de vídeo y permite al administrador formatear el dispositivo de almacenamiento o reiniciar el grabador de vídeo si se producen problemas específicos. Más información en la sección Estado
Conexión
Tipo de conexión	Establecer el tipo de conexión del grabador de vídeo al servicio Ajax Cloud a través de Ethernet. Tipos de conexión disponibles: DHCP Estático
Repositorio
Disco duro	Muestra los estados y ajustes del dispositivo de almacenamiento. Más información en la sección Ajustes repositorio
Ajustes repositorio	Muestra la capacidad actual del repositorio y los ajustes del repositorio. Más información en la sección Ajustes repositorio
Audio
Salida de audio	Seleccionar el dispositivo de salida de audio a utilizar. La opción muestra todos los dispositivos conectados que pueden reproducir sonido.
Volumen de salida	Ajustar el volumen del altavoz del dispositivo de salida de audio.
Test de volumen	Esta opción permite comprobar el volumen del altavoz del dispositivo de salida de audio.
Entrada de audio	Seleccionar qué micrófono utilizar en función de los dispositivos conectados.
Ganancia del micrófono	Configurar el nivel de sensibilidad del micrófono.
Ajustes app
Idioma	Selecciona el idioma de la interfaz.
Sistema de medición	Definir el sistema de visualización de las mediciones en la app: Métrico: las mediciones se muestran en °C y metros. Imperial/Estadounidense: las medidas se muestran en °F y pies.
Resolución de pantalla	Establece la resolución de pantalla para la pantalla conectada al puerto HDMI. Para restablecer la resolución de la pantalla, reinicie el grabador de vídeo y, una vez que se inicie, mantenga pulsados los botones derecho e izquierdo del ratón simultáneamente durante 5 segundos.
Posición en pantalla	Ajusta manualmente la posición de la interfaz en la pantalla.

Cierre de sesión

Para cerrar sesión de su cuenta:

1. Haga clic en el icono del perfil o en la imagen del usuario en la esquina superior derecha de la interfaz.
2. Seleccione Cerrar sesión.

Después de cerrar la sesión, verá la pantalla de inicio de sesión.

Restablecer la configuración por defecto

Para restablecer el NVR H a los ajustes por defecto:

1. Apáguelo desconectando la alimentación.
2. Mantenga pulsado el botón de restablecimiento.
3. Manteniendo pulsado el botón de restablecimiento, alimente el NVR H y espere hasta que el indicador LED se ilumine en morado. Tardará unos 50 seg.


   El indicador LED del NVR H se ilumina en amarillo durante 20 seg después de alimentar el grabador de vídeo con el botón de restablecimiento pulsado. Luego se apaga durante 30 seg y se ilumina en morado. Esto significa que el NVR H ha sido restaurado a los ajustes por defecto.

4. Suelte el botón de restablecimiento.

Iconos

Los iconos muestran algunos de los estados del dispositivo. Puede verlos en las apps Ajax:

1. Seleccione un espacio en la app Ajax.
2. Vaya a la pestaña Dispositivos .
3. Busque NVR H en la lista.

Ícono	Significado
	El dispositivo de almacenamiento está conectado.
	El dispositivo de almacenamiento no está conectado o está en modo de Solo lectura.
	El dispositivo de almacenamiento se está formateando o tiene fallos de funcionamiento periódicos. Si no se inicia el formateo, sustituya el dispositivo de almacenamiento.
	Se han detectado fallos de funcionamiento en el dispositivo de almacenamiento. Se recomienda reiniciar el NVR H o formatear el dispositivo de almacenamiento.
	Hay disponible una actualización del firmware. Vaya a los estados o ajustes del dispositivo para encontrar la descripción y lanzar una actualización.
	Actualización de firmware en curso: descargando/instalando la última versión.
	La instalación del nuevo firmware ha fallado.
	La conexión del dispositivo vía ONVIF está activada. Más información
	El dispositivo ha perdido la conexión con el servidor Ajax Cloud.

Estados

La sección Estados muestra información sobre el dispositivo y sus parámetros de funcionamiento. Puede ver los estados del grabador de vídeo en apps Ajax o en una pantalla conectada a través de HDMI.

Para ver los estados en apps Ajax:

1. Abra una app Ajax y seleccione un espacio.
2. Vaya a la pestaña Dispositivos .
3. Seleccione el NVR H de la lista de dispositivos.

Configuración

Para cambiar la configuración del grabador de vídeo en una app Ajax:

1. Vaya a la pestaña Dispositivos .
2. Seleccione el NVR H de la lista.
3. Vaya a la Configuración pulsando el icono del engranaje .
4. Establezca los parámetros necesarios.
5. Pulse Atrás para guardar la nueva configuración.

Además, los parámetros de Conexión y Repositorio pueden configurarse a través de la conexión HDMI.

Un sistema Ajax permite a los PRO aplicar múltiples ajustes predefinidos a varios dispositivos de vídeo simultáneamente mediante plantillas de configuración.

Más información sobre las plantillas de configuración

Configuración	Significado
Nombre	Nombre del grabador de vídeo. Se muestra en la lista de dispositivos y notificaciones en el historial de eventos. Para cambiar el nombre del grabador de vídeo, pulse sobre el campo de texto. El nombre puede contener hasta 12 caracteres cirílicos o hasta 24 caracteres latinos.
Estancia	Seleccionar la estancia virtual del NVR H. El nombre de la estancia se muestra en el texto de las notificaciones en el historial de eventos.
Notificaciones de intentos de sabotaje	Permite habilitar la opción Notificar el desplazamiento del dispositivo. Cuando está habilitada, el sistema notifica al usuario si el dispositivo se mueve o su posición cambia.
Actualización del firmware	Versión de firmware del NVR H.
Ethernet	Establecer el tipo de conexión del NVR H al servicio Ajax Cloud a través de Ethernet. Tipos de conexión disponibles: DHCP; Estático.
Repositorio	Abre el menú con los ajustes de Repositorio. Más información
Audio	Abre el menú con los ajustes de Audio. Más información
Usuarios locales	Abre el menú para gestionar las cuentas de usuario locales en el dispositivo. Los usuarios locales pueden acceder al dispositivo incluso sin conexión a Internet. Más información
Servicio	Abre el menú con los ajustes de Servicio. Más información
Monitorización	El parámetro está disponible en las apps Ajax PRO. Permite a un PRO con permisos para configurar el sistema establecer el Número de zona para eventos de CRA: un identificador único del dispositivo en eventos que reporta a la CRA. Para las cámaras conectadas al NVR H, se puede configurar adicionalmente la opción Enviar eventos sobre detecciones a la CRA. Esta opción define si la cámara enviará notificaciones sobre detección de movimiento o de objetos a la CRA. Para ello, abra la configuración de la cámara conectada y haga clic en el menú Monitorización.
Reportar un problema	Permite describir un problema y reportarlo.
Manual de usuario	Abre el manual de usuario del dispositivo de la serie NVR H.
Eliminar dispositivo	Desvincula el NVR H del espacio.

Repositorio

Audio

Servicio

Configuración	Significado
Zona horaria	Seleccionar la zona horaria. Se establece por el usuario y se muestra al visualizar el vídeo desde cámaras IP.
Brillo de LED	El nivel de brillo del indicador LED del dispositivo se ajusta con una barra de desplazamiento.
Velocidad del ventilador integrado	Velocidad del ventilador integrado en el NVR H. El ajuste de la velocidad del ventilador ayuda a regular la temperatura interna del dispositivo. Los modos de funcionamiento disponibles son: Automático: la velocidad del ventilador se ajusta automáticamente en función de las condiciones de funcionamiento del dispositivo para evitar el sobrecalentamiento. Predefinido: control de velocidad manual. Los valores de velocidad disponibles son: Bajo Intermedio Alto El ventilador puede dejar de girar en modo Predefinido si la temperatura del dispositivo de almacenamiento es inferior a 45 °C (113 °F).
Conexión al servidor
Retardo de notificación de pérdida de conexión con la nube, seg	El retardo es necesario para reducir el riesgo de un falso evento sobre la pérdida de conexión con el servidor. El retardo puede establecerse en un intervalo de 30 a 600 segundos.
Intervalo de ping de la nube, seg	La frecuencia de ping del servidor Ajax Cloud se establece en el rango de 30 a 300 segundos. Cuanto menor sea el intervalo, más rápido se detectará la pérdida de conexión a la nube.
Recibir eventos de pérdida de conexión con el servidor sin alarma	Si está habilitado, la app utiliza un sonido de notificación estándar en lugar de una alerta de sirena.
Conexión vía ONVIF
Conexión vía ONVIF	Configurar la conexión del dispositivo vía ONVIF a VMS de terceros. Más información
Certificados de seguridad
Certificados de seguridad	Permite descargar el certificado de seguridad para utilizarlo en los sistemas de terceros para proteger la conexión entre el dispositivo de vídeo Ajax y el sistema de gestión de vídeo de terceros.

Gestionar usuarios locales

Los usuarios locales son cuentas guardadas directamente en el grabador de vídeo que se pueden utilizar para acceder al NVR H incluso sin conexión a Internet. Se pueden crear hasta 50 usuarios locales en un único NVR H. Cada usuario tiene un nombre de usuario, una contraseña y un rol: Administrador u Operador. El rol asignado determina los derechos de acceso del usuario local a las cámaras, al repositorio y a la configuración del dispositivo.

Las cuentas de usuario locales solo se pueden crear, gestionar y eliminar a través de apps Ajax, y solo cuando el NVR H está conectado a Internet.

Crear un usuario local

Para crear un usuario local en apps Ajax:

1. Seleccione un espacio.
2. Vaya al menú Usuarios locales en los ajustes del NVR H:
   • Dispositivos → NVR H → Configuración → Usuarios locales
3. Pulse Añadir.
4. Complete los campos obligatorios:
   1. Introduzca un Nombre de usuario. Cada nombre de usuario debe ser único.
   2. Introduzca una Contraseña y confírmela en el campo Confirmación de contraseña. La contraseña debe contener al menos seis caracteres e incluir letras mayúsculas y minúsculas, dígitos y caracteres especiales.
5. Seleccione el rol de usuario local. Tenga en cuenta que el rol de Administrador tiene acceso completo a las cámaras y a los ajustes.
6. Si se selecciona el rol Operador, establezca los permisos de acceso necesarios.
7. Pulse Guardar para finalizar la creación de un usuario local.

Modificar parámetros y permisos

Para modificar el nombre, el rol, los permisos o la contraseña de un usuario local en apps Ajax:

1. Seleccione un espacio.
2. Vaya al menú Usuarios locales en los ajustes del NVR H:
   • Dispositivos → NVR H → Configuración → Usuarios locales
3. Seleccione el usuario local necesario.
4. Modifique los siguientes parámetros según sea necesario:
   1. Nombre de usuario.
   2. Rol.
   3. Permisos de acceso (solo para el rol Operador).
   4. Contraseña.
5. Pulse Guardar para aplicar los cambios.

Eliminar un usuario local

Para eliminar un usuario local en apps Ajax:

1. Seleccione un espacio.
2. Vaya al menú Usuarios locales en los ajustes del NVR H:
   • Dispositivos → NVR H → Configuración → Usuarios locales
3. Seleccione el usuario local necesario.
4. Pulse Eliminar cuenta.
5. Pulse Eliminar para confirmar la acción.


   Tenga en cuenta que una vez eliminado un usuario local, éste ya no podrá iniciar sesión con sus datos de acceso y se cerrarán todas las sesiones activas.

Indicación

Mantenimiento

El dispositivo no requiere mantenimiento.

Especificaciones técnicas

Garantía

La garantía para los productos de Limited Liability Company «Ajax Systems Manufacturing»‎ es válida durante 2 años tras la compra.

Si el dispositivo no funciona correctamente, póngase en contacto con el soporte técnico de Ajax primero. En la mayoría de los casos, los problemas técnicos pueden resolverse en remoto.

Póngase en contacto con el soporte técnico:

• correo
• Telegram

Fabricado por «AS Manufacturing» LLC
