Rilevamento dell’attraversamento della linea è una funzione che permette alle telecamere di videosorveglianza di reagire quando un oggetto specifico — come una persona, un animale domestico o un veicolo — attraversa una linea virtuale definita nell’inquadratura. Quando la linea viene attraversata, il sistema può inviare una notifica o un allarme e registrare il filmato dell’attraversamento nell’archivio.
Requisiti del sistema
La funzione di Rilevamento dell’attraversamento della linea è supportata da tutte le telecamere cablate Ajax con la versione del firmware 2.532 o successive.
I dispositivi DoorBell e IndoorCam non supportano questa funzione.
La funzione Rilevamento dell’attraversamento della linea può essere configurata nelle versioni seguenti o successive delle app Ajax:
- Ajax Security System 3.38 (iOS/Android)
- Ajax PRO: Tool for Engineers 2.38 (iOS/Android)
- Ajax Desktop 5.38 (Windows/macOS)
- Ajax PRO Desktop 5.38 (Windows/macOS)
Principio di funzionamento
Il rilevamento dell’attraversamento della linea rende il sistema di videosorveglianza più flessibile e aiuta a monitorare un impianto in modo più efficiente. È possibile definire aree o direzioni specifiche per ricevere notifiche solo quando avviene l’attraversamento di una linea. Ciò aiuta a filtrare gli avvisi non necessari relativi al rilevamento di oggetti o movimenti in generale.
La funzione permette di aggiungere fino a 4 linee per telecamera. Per ciascuna linea è possibile: impostare la direzione di attraversamento, selezionare gli oggetti che attivano l’evento (persona, animale domestico o veicolo) e definire il tipo di avviso del sistema in caso di attraversamento della linea. Il sistema può inviare una notifica standard o attivare un allarme, e le sirene possono essere attivate quando la linea viene attraversata. Ogni notifica indica quale linea è stata attraversata e consente di aprire immediatamente il flusso della telecamera o il video registrato corrispondente.
Se l’invio degli eventi alla centrale ricezione allarmi è attivato per una telecamera, le notifiche di rilevamento dell’attraversamento della linea vengono anch’esse inviate alla centrale ricezione allarmi.
Se la telecamera è integrata tramite ONVIF, anche gli eventi di attraversamento della linea vengono trasmessi tramite ONVIF.
Tutte le linee aggiunte vengono visualizzate semi-trasparenti nell’inquadratura della telecamera quando si utilizza il lettore video Ajax nell’app. Quando un oggetto attraversa una linea, il rettangolo colorato che evidenzia l’oggetto e la linea attraversata inizia a pulsare e l’evento corrispondente appare sulla timeline del video. Si noti che per visualizzare le linee, l’opzione Evidenziare oggetti deve essere attivata nel menu del lettore video.
Per garantire un rilevamento preciso dell’attraversamento della linea, tracciare la linea seguendo le raccomandazioni riportate di seguito. Per indicazioni sulla regolazione della linea, consultare la sezione Raccomandazioni e migliori pratiche.
Impostazione della funzione
La funzione Rilevamento dell’attraversamento della linea può essere configurata dagli amministratori dello spazio o dai PRO che hanno accesso alle impostazioni di sistema e ai flussi video in diretta delle telecamere nelle app Ajax.
Prerequisiti
Prima di impostare e utilizzare la funzione di rilevamento dell’attraversamento della linea, assicurarsi che siano soddisfatte le seguenti condizioni:
- L’app ha l’autorizzazione per inviare notifiche e le notifiche pertinenti sono configurate nelle impostazioni utente.

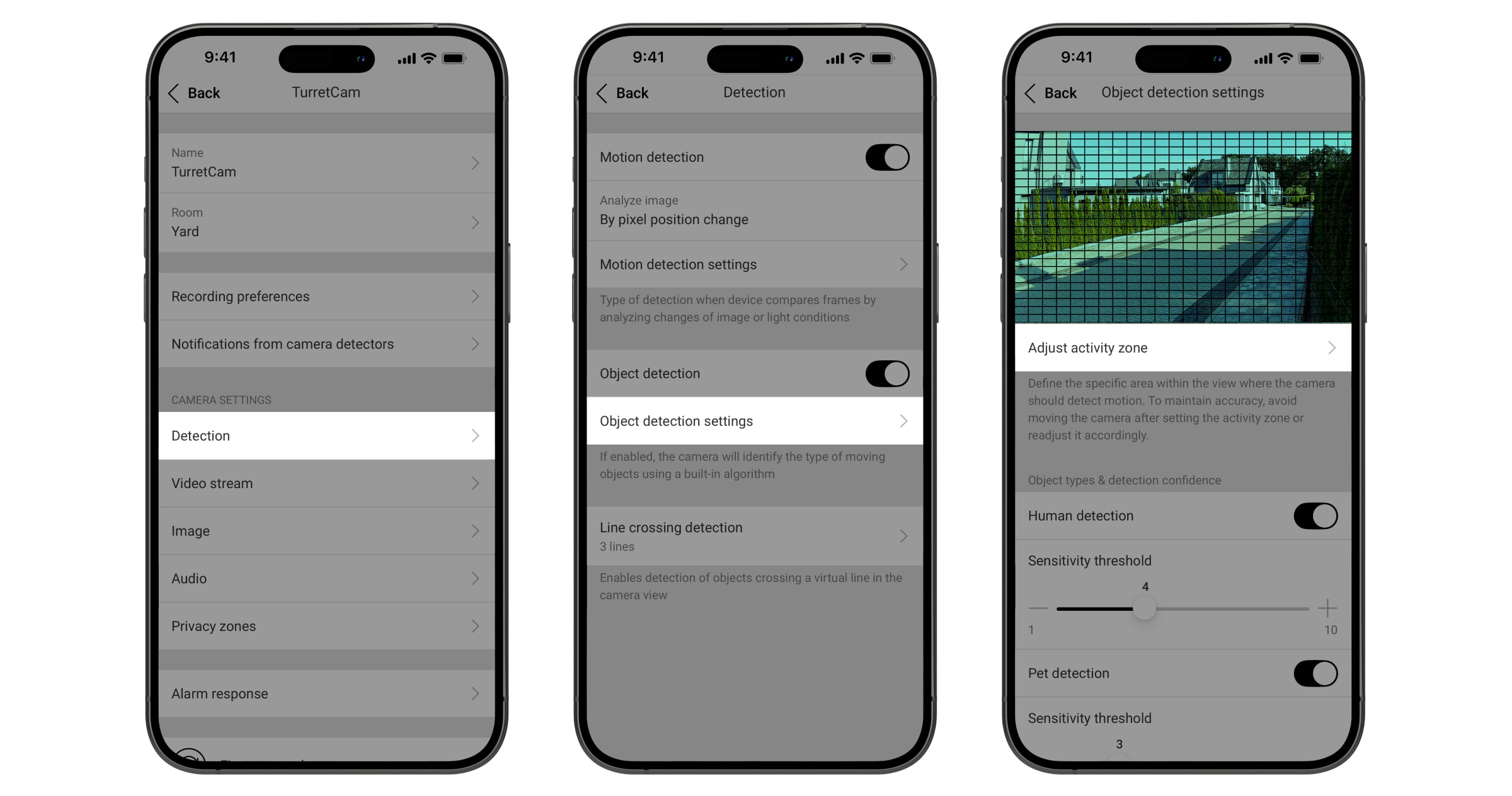

- Il rilevamento degli oggetti è configurato nelle impostazioni di rilevamento della telecamera:

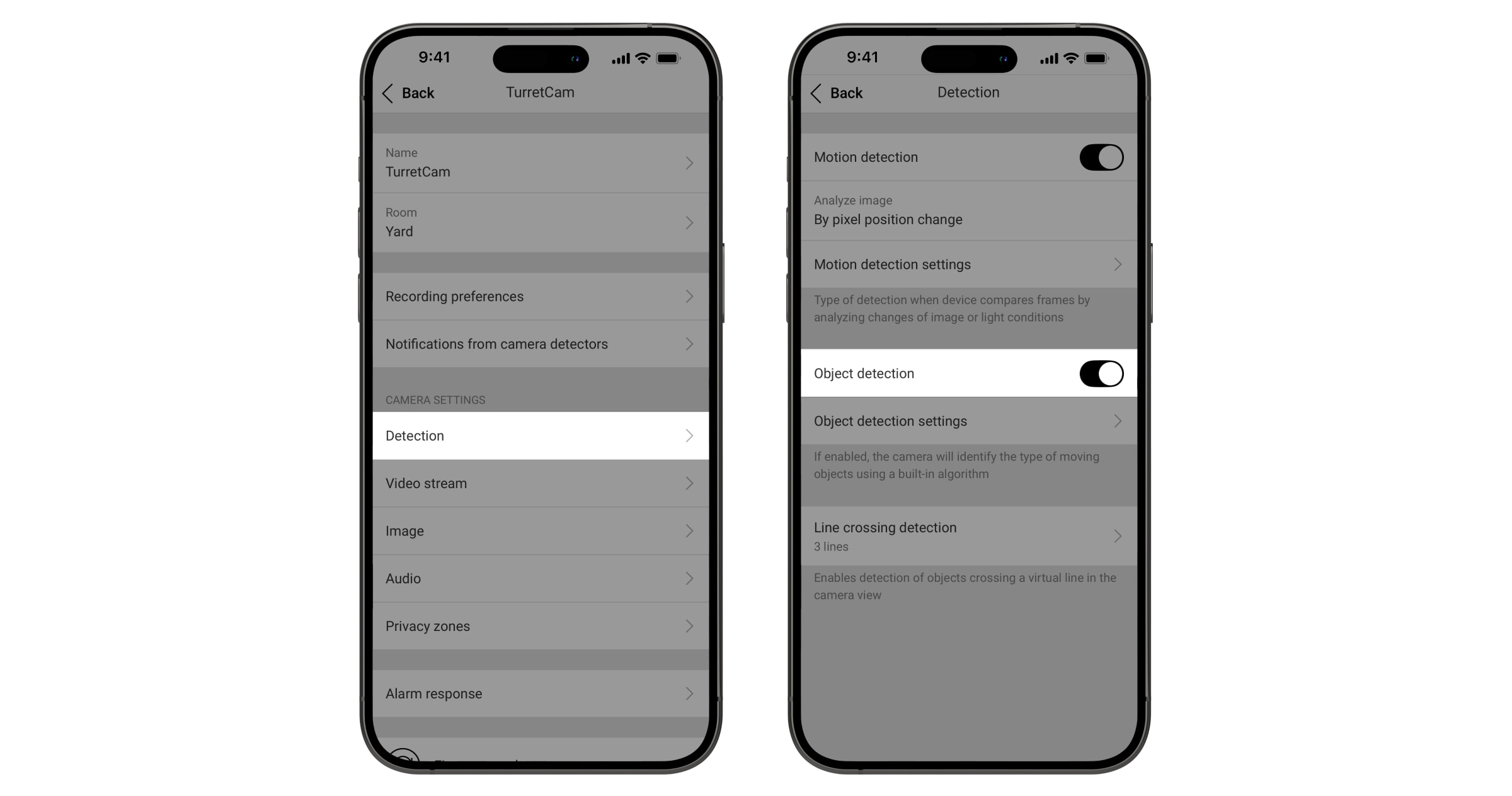

- Il rilevamento degli oggetti è attivato.
- La zona di rilevamento degli oggetti è configurata correttamente.
- Il rilevamento dei Tipi di oggetti richiesti è attivato.
- L’opzione Evidenziare oggetti è attivata nel menu del lettore video della telecamera. Ciò consente di visualizzare le linee e gli oggetti rilevati durante la riproduzione del video.
Aggiunta di una linea
Per aggiungere una linea in un’app Ajax:
- Selezionare lo spazio richiesto.
- Accedere alla scheda Dispositivi
. - Selezionare la telecamera dall’elenco. Se è collegata a un videoregistratore di rete, trovare NVR e premere Telecamere.
- Aprire le impostazioni della telecamera premendo due volte l’icona a forma di ingranaggio
. - Andare al menu Rilevamento.
- Aprire la funzione Rilevamento dell’attraversamento della linea.
- Premere Aggiungere o
nell’angolo in alto a destra. - Nel menu che si apre, configurare quanto segue:
- Imposta la regola di attraversamento della linea. Regolare la posizione della linea e la direzione di attraversamento.
- Inserire un nome per la linea nel campo Titolo.
- Selezionare i trigger richiesti.
- Premere Salva per aggiungere la linea.
Dopo aver aggiunto una linea, si consiglia di testare il modo in cui la telecamera rileva gli attraversamenti. Per indicazioni su come ottimizzare la linea e garantire un rilevamento preciso, consultare la sezione Raccomandazioni e migliori pratiche.
È possibile aggiungere fino a 4 linee per telecamera.
Modifica o eliminazione di una linea
Per modificare o eliminare una linea in un’app Ajax:
- Selezionare lo spazio richiesto.
- Accedere alla scheda Dispositivi .
- Selezionare la telecamera dall’elenco. Se è collegata a un videoregistratore di rete, trovare NVR e premere Telecamere.
- Aprire le impostazioni della telecamera premendo due volte l’icona a forma di ingranaggio .
- Andare al menu Rilevamento.
- Aprire la funzione Rilevamento dell’attraversamento della linea.
- Nel menu che si apre, è possibile eseguire le seguenti operazioni:
- Attivare o disattivare linee individuali.
- Modificare una linea: selezionare la linea richiesta, regolare essa o le sue impostazioni, e premere Salva per applicare le modifiche.
- Eliminare una linea: selezionare la linea richiesta, premere Elimina e confermare l’azione.
Notifiche di attraversamento della linea
Le notifiche di rilevamento dell’attraversamento della linea possono essere configurate indipendentemente dalle altre notifiche della telecamera. È possibile attivarle o disattivarle, scegliere tra una notifica standard o un allarme e attivare le sirene al rilevamento dell’attraversamento della linea.
Per configurare le notifiche di attraversamento della linea in un’app Ajax:
- Selezionare lo spazio richiesto.
- Accedere alla scheda Dispositivi .
- Selezionare la telecamera dall’elenco. Se è collegata a un videoregistratore di rete, trovare NVR e premere Telecamere.
- Aprire le impostazioni della telecamera premendo due volte l’icona a forma di ingranaggio .
- Andare a Notifiche dai rilevatori di telecamere.
- Andare al menu Attraversamento della linea.
- Nel menu che si apre, attivare o disattivare le notifiche per ogni linea. Selezionare la linea richiesta e configurare quanto segue:
- Impostare il Tipo di evento: Notifica regolare o Allarme.
- Attivare o disattivare Attivare le sirene al rilevamento.
- Premere Salva per applicare le modifiche.
Se un utente apre la notifica push entro 30 secondi dalla ricezione, il sistema apre la trasmissione in diretta della telecamera in un’app Ajax. Se sono trascorsi più di 30 secondi, il sistema apre il video registrato nell’archivio della telecamera.
Raccomandazioni e migliori pratiche
l rilevamento dell’attraversamento della linea richiede di seguire linee guida specifiche durante l’attraversamento della linea per garantire un rilevamento accurato.
Si prega di seguire queste raccomandazioni:
- Non posizionare la linea troppo vicino al bordo dell’inquadratura. La telecamera potrebbe non rilevare correttamente l’attraversamento, poiché l’oggetto potrebbe essere individuato solo dopo aver già attraversato la linea.
- Non posizionare la linea su o troppo vicino ad aree in cui il rilevamento degli oggetti è disattivato (evidenziate in rosso) o nelle zone private (rettangoli neri). Gli oggetti non vengono rilevati in queste aree.
- Non posizionare la linea su o troppo vicino a oggetti che potrebbero ostacolare il rilevamento, come alberi, cespugli, pali, veicoli parcheggiati, ecc.
- Non tracciare una linea troppo corta. Assicurarsi che la linea intercetti completamente i possibili percorsi degli oggetti in movimento.
- Considerare le dimensioni dell’oggetto nel fotogramma video. La linea deve essere lunga almeno quanto l’oggetto.
Si noti che una linea è considerata attraversata anche se solo una parte dell’oggetto ne attraversa il bordo. Ciò garantisce il rilevamento preciso di potenziali intrusioni nell’area protetta.
La cosa più importante, dopo aver aggiunto una linea, è testare sempre il corretto rilevamento degli attraversamenti da parte della telecamera. Se il rilevamento non risulta affidabile, regolare la linea e ripetere il test. In alcuni casi, per garantire un rilevamento preciso, potrebbe essere necessario anche modificare il campo visivo della telecamera.
