CoverPlate è un coperchio per scatola di montaggio progettato per nascondere temporaneamente o permanentemente le scatole di montaggio inutilizzate e mantenere un aspetto pulito della parete. Il coperchio non può essere aggiunto a un sistema Ajax o controllato tramite un’app Ajax. CoverPlate ha un design e colori identici a quelli delle prese incorporate e degli interruttori intelligenti Ajax e può essere installato uno vicino all’altro nello stesso telaio.
Utilizzate il Configuratore di interruttori e prese Ajax per assemblare il vostro set personalizzato. Combinate i dispositivi in un telaio, scegliete il colore e scaricate la configurazione in formato PDF.
Design
CoverPlate è un dispositivo prefabbricato costituito dai seguenti componenti:
- Opzioni di supporti:
- CoverHolder [55]
- CoverHolder vertical [55]
- Opzioni di tappi:
- SoloCover (CP)
- CenterCover (CP)
- SideCover (CP)
- Opzioni di telai:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Tutti i componenti sono venduti separatamente e possono essere installati attaccandoli l’uno all’altro.
Scegliete il tappo appropriato per CoverPlate in base al piano di installazione:
- come coperchio separato: SoloCover (CP);
- a destra o a sinistra (in alto o in basso) di altri dispositivi CoverPlate, Outlet* o LightSwitch: SideCover (CP);
- tra i dispositivi: CenterCover (CP).
Per l’installazione affiancata di due o più dispositivi, è necessario avere il telaio.
I dispositivi combinati in un telaio possono essere installati in orizzontale e in verticale. Solo i supporti e i telai con la dicitura “verticale” supportano l’installazione verticale.
Utilizzate il Configuratore di interruttori e prese Ajax per assemblare il vostro set personalizzato. Combinate i dispositivi in un telaio, scegliete il colore e scaricate la configurazione in formato PDF.
* Le combinazioni che includono prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Colori

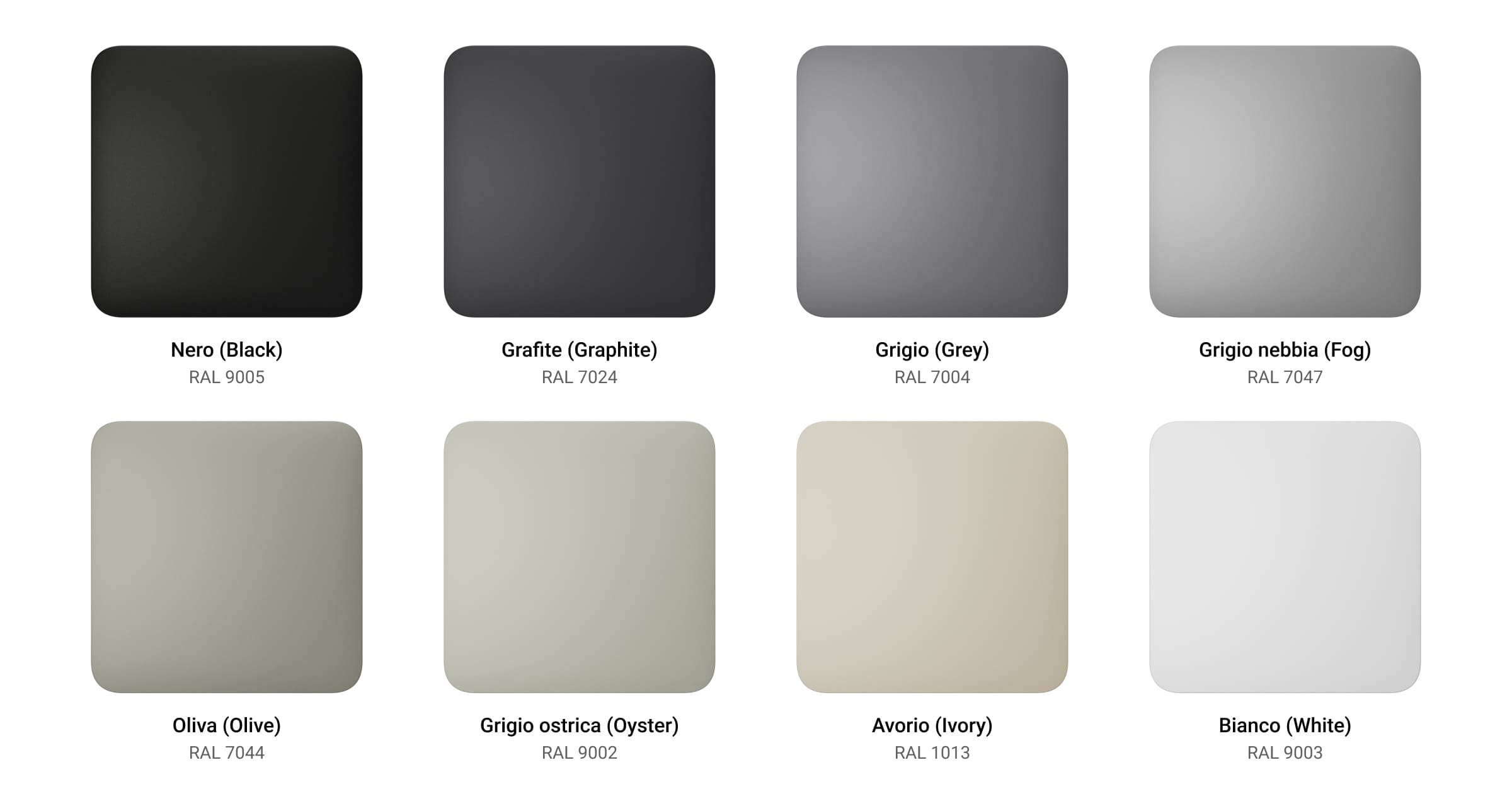

La linea di prodotti comprende 8 colori di tappi: bianco (white), grigio nebbia (fog), grigio (grey), grafite (graphite), avorio (ivory), grigio ostrica (oyster), oliva (olive) e nero (black).
I colori RAL riportati di seguito si avvicinano il più possibile ai colori reali. Tuttavia, nella realtà potrebbero differire leggermente. Utilizzateli solo come riferimento per la scelta del colore.
Elementi funzionali
Supporti
CoverHolder [55]
- La marcatura UP, che indica la parte superiore della custodia di CoverPlate.
- Viti per il fissaggio dei ganci di montaggio.
- Ganci di montaggio per fissare CoverPlate nella scatola di montaggio.
CoverHolder vertical [55]
- La marcatura UP, che indica la parte superiore della custodia di CoverPlate.
- Viti per il fissaggio dei ganci di montaggio.
- Ganci di montaggio per fissare CoverPlate nella scatola di montaggio.
Tappi
Telai
Sono disponibili telai da 2 a 5 posti in orientamento orizzontale e verticale. Questi telai vengono utilizzati quando si installano più dispositivi Outlet e/o LightSwitch*.
* Le combinazioni che includono prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Telaio per due dispositivi.
Telaio verticale per due dispositivi.
Telaio per tre dispositivi.
Telaio verticale per tre dispositivi.
Telaio per quattro dispositivi.
Telaio verticale per quattro dispositivi.
Telaio per cinque dispositivi.
Telaio verticale per cinque dispositivi.
Hub e ripetitori compatibili
CoverPlate non è compatibile con gli hub e i ripetitori Ajax. Il coperchio non può essere aggiunto a un sistema Ajax o controllato tramite un’app Ajax.
Principio di funzionamento
CoverPlate è utilizzato per nascondere temporaneamente o permanentemente le scatole di montaggio inutilizzate e mantenere un aspetto pulito della parete.
Si prega di notare che il coperchio è progettato solo per l’uso in ambienti interni.
Installazione
Durante l’installazione e il funzionamento di CoverPlate, bisogna seguire le regole generali di sicurezza elettrica per l’utilizzo di apparecchi elettrici e i requisiti delle norme di sicurezza elettrica.
L’installazione di CoverPlate deve essere effettuata esclusivamente da un elettricista o installatore qualificato.
Per installare CoverPlate:
- Togliere la tensione ai cavi di alimentazione nelle immediate vicinanze del luogo in cui verrà installato CoverPlate.
- Preparare le scatole di montaggio.
- Installare CoverHolder [55] o CoverHolder vertical [55] nella scatola di montaggio. Serrare le viti per fissare i ganci di montaggio. Fissare il supporto del coperchio con le viti in dotazione.
- Quando si installano più coperchi, prese incorporate o interruttori LightSwitch Jeweller, montare il telaio con il numero di posti appropriato.
- Installare i tappi corrispondenti.
- Accendere l’alimentazione.
Manutenzione
Mantenere pulita la custodia del coperchio rimuovendo polvere, ragnatele e altre contaminazioni appena compaiono. Utilizzare panni morbidi e asciutti adatti alla pulizia delle apparecchiature elettroniche. Durante la pulizia del coperchio, evitare l’uso di sostanze contenenti alcol, acetone, benzina o altri solventi attivi.
Set completo
CoverPlate è un dispositivo prefabbricato. Tutti gli elementi possono essere acquistati separatamente.
Utilizzate il Configuratore di interruttori e prese Ajax per assemblare il vostro set personalizzato. Combinate i dispositivi in un telaio, scegliete il colore e scaricate la configurazione in formato PDF.
Garanzia
La garanzia per i prodotti di “Ajax Systems Manufacturing” Limited Liability Company è valida per 2 anni a partire dalla data di acquisto.
Se il dispositivo non funziona correttamente, si prega di contattare il supporto tecnico di Ajax. Nella maggior parte dei casi, i problemi tecnici possono essere risolti a distanza.
Contattare il supporto tecnico:
Produttore: “AS Manufacturing” LLC
