El Outlet (LAN) es una base de enchufe Ethernet con dos puertos. No puede añadirse a un sistema Ajax ni controlarse a través de una app Ajax. El dispositivo tiene un diseño y unos colores idénticos a los de las bases de enchufe e interruptores inteligentes Ajax y puede instalarse uno al lado del otro en el mismo marco.
Utilice el Configurador de interruptores y enchufes Ajax en línea para ensamblar su set personalizado. Combine los dispositivos en un marco, elija un color y descargue su configuración en formato PDF.
Diseño
El Outlet (LAN) es un dispositivo prefabricado que consta de los siguientes componentes:
- Opciones de núcleo:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Opciones de tapa:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- Opciones de marco:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Todos los componentes se venden por separado y se conectan entre sí durante la instalación.
Elija la tapa adecuada para el Outlet (LAN) en función de su plan de instalación:
- como un dispositivo separado: SoloCover (LAN);
- a la derecha o a la izquierda (arriba o abajo) de otros dispositivos Outlet* o LightSwitch: SideCover (LAN);
- entre los dispositivos: CenterCover (LAN).
Para instalar dos o más dispositivos uno al lado del otro, también necesitará un marco.
Los dispositivos combinados en el marco pueden instalarse horizontal o verticalmente. Solo los núcleos, tapas y marcos con la mención «vertical» en el nombre admiten la instalación vertical.
Utilice el Configurador de interruptores y enchufes Ajax en línea para ensamblar su set personalizado. Combine los dispositivos en un marco, elija un color y descargue su configuración en formato PDF.
* Las combinaciones que incluyen bases de enchufe inteligentes solo están disponibles en orientación horizontal.
Colores

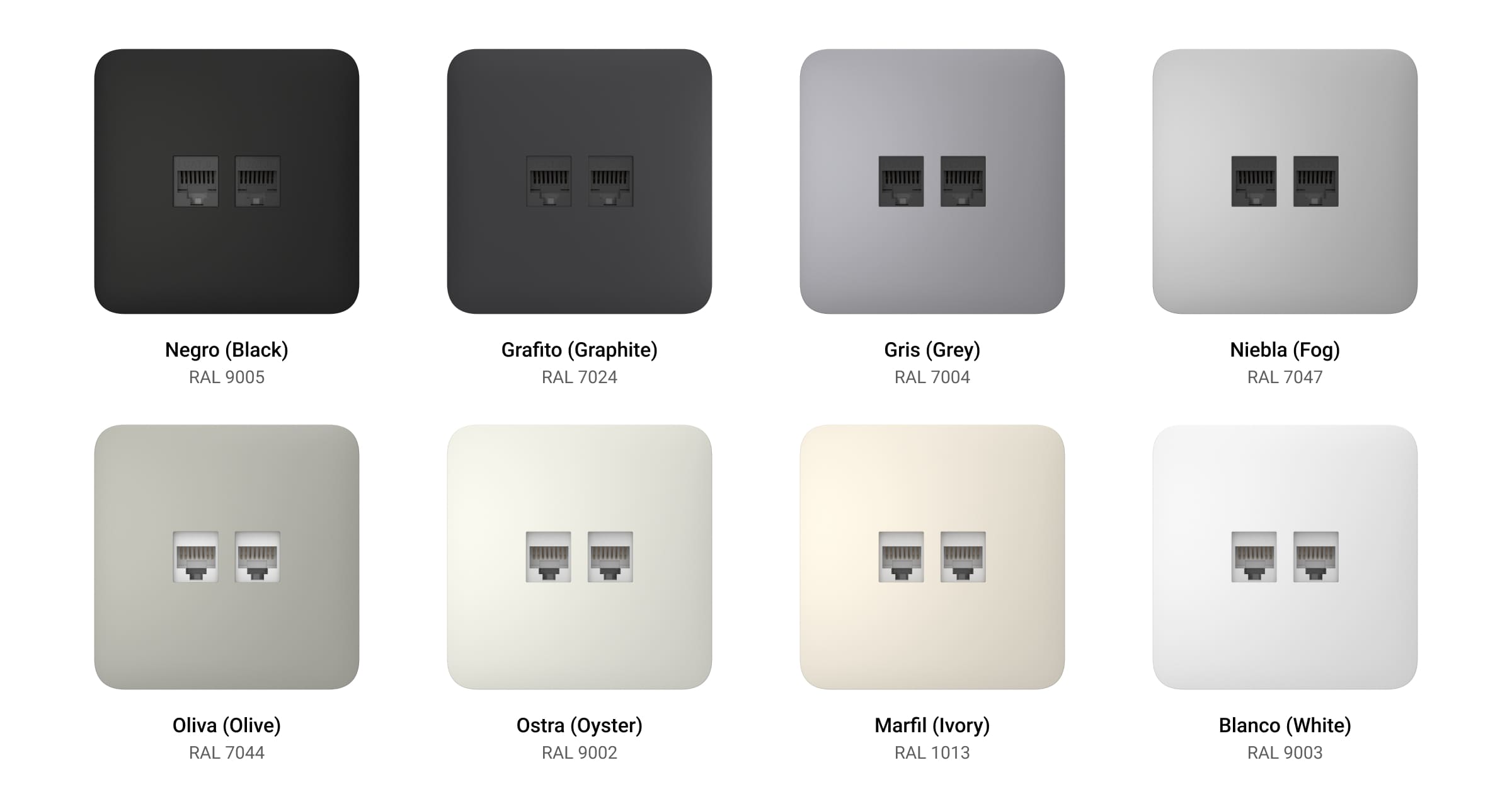

La línea de productos incluye las tapas en 8 colores: blanco (white), niebla (fog), gris (grey), grafito (graphite), marfil (ivory), ostra (oyster), oliva (olive) y negro (black). Los puertos Ethernet están disponibles en 2 colores: blanco y negro.
Los colores RAL que se indican a continuación se aproximan lo más posible a los colores reales. Por lo tanto, pueden diferir ligeramente en la vida real. Por favor, utilícelos solo como referencia a la hora de seleccionar un color.
Elementos funcionales
Núcleos
OutletCore (LAN) [55]
- Dos puertos Ethernet (no preinstalados).
- La marcación UP que indica la parte Superior de la carcasa de la base de enchufe.
- Tornillos para la fijación de ganchos de montaje.
- Terminales para conectar los hilos.
- Ganchos de montaje para fijar la base de enchufe en la caja de montaje.
- Cubre cables.
- Diagrama de cableado.
OutletCore (LAN) vertical [55]
- Dos puertos Ethernet (no preinstalados).
- La marcación UP que indica la parte Superior de la carcasa de la base de enchufe.
- Tornillos para la fijación de ganchos de montaje.
- Terminales para conectar los hilos.
- Ganchos de montaje para fijar la base de enchufe en la caja de montaje.
- Cubre cables.
- Diagrama de cableado.
Tapas
Marcos
Disponibles marcos de 2 a 5 ranuras en orientación horizontal y vertical. Estos marcos se utilizan para instalar múltiples dispositivos Outlet y/o LightSwitch* en una fila.
* Las combinaciones que incluyen bases de enchufe inteligentes solo están disponibles en orientación horizontal.
Marco para dos dispositivos.
Marco vertical para dos dispositivos.
Marco para tres dispositivos.
Marco vertical para tres dispositivos.
Marco para cuatro dispositivos.
Marco vertical para cuatro dispositivos.
Marco para cinco dispositivos.
Marco vertical para cinco dispositivos.
Hubs y repetidores compatibles
El Outlet (LAN) no es compatible con los hubs y repetidores Ajax. Esta es una base de enchufe Ethernet normal que no puede añadirse a un sistema Ajax ni controlarse a través de una app Ajax.
Principio de funcionamiento
El Outlet (LAN) es una base de enchufe Ethernet con dos puertos. Proporciona una conexión cableada para dispositivos a una red de área local (LAN) a través de cables Ethernet. La base de enchufe es compatible con cables CAT.6 y CAT.5e diseñados para soportar una velocidad de transferencia de datos de hasta 1 Gbit/seg a una distancia máxima de 328 ft.
Tenga en cuenta que el dispositivo está diseñado solo para uso en interiores.
Instalación
Al instalar y utilizar el Outlet (LAN), siga las normas generales de seguridad eléctrica para el uso de aparatos eléctricos y los requisitos de las normas de seguridad eléctrica.
Solo un electricista o un instalador cualificado debe instalar el Outlet (LAN).
Para instalar el Outlet (LAN):
- Desenergice los cables de alimentación en las proximidades del lugar donde se conectará el Outlet (LAN).
- Prepare las cajas de montaje.
- Conecte los cables a los terminales del puerto Ethernet de acuerdo con el siguiente diagrama de cableado:
Diagrama de cableado T568A Diagrama de cableado T568B Utilice una crimpadora de impacto para obtener la mejor conexión.
- Instale los puertos Ethernet en el OutletCore (LAN) [55] o en el OutletCore (LAN) vertical [55] e instale los cubre cables.
- Instale el OutletCore (LAN) [55] o el OutletCore (LAN) vertical [55] en la caja de montaje. Apriete los tornillos para fijar los ganchos de montaje. Fije el núcleo de la base de enchufe con los tornillos suministrados.
- Si va a instalar múltiples bases de enchufe o interruptores LightSwitch Jeweller, monte el marco con el número apropiado de ranuras.
- Instale las tapas correspondientes.
- Active la alimentación.
No instale el Outlet (LAN):
- En exteriores. Esto puede provocar fallos en el funcionamiento de la base de enchufe.
- Dentro de las instalaciones con niveles de temperatura y humedad fuera de los límites permisibles. Esto puede dañar el dispositivo.
Mantenimiento
Compruebe regularmente el correcto funcionamiento de la base de enchufe. Limpie su carcasa para eliminar el polvo, las telarañas y otros contaminantes en cuanto aparezcan. Utilice un paño suave y seco adecuado para limpiar el equipamiento electrónico. No utilice sustancias que contengan alcohol, acetona, gasolina y otros disolventes activos para limpiar el dispositivo.
Especificaciones técnicas
Kit completo
El Outlet (LAN) es un dispositivo prefabricado. Todas las piezas se compran por separado.
Utilice el Configurador de interruptores y enchufes Ajax en línea para ensamblar su set personalizado. Combine los dispositivos en un marco, elija un color y descargue su configuración en formato PDF.
Garantía
La garantía de los productos de «Ajax Systems Manufacturing» Limited Liability Company es válida durante 2 años después de la compra.
Si el dispositivo no funciona correctamente, le recomendamos que se ponga en contacto con el soporte técnico de Ajax primero. En la mayoría de los casos, los problemas técnicos se pueden resolver de forma remota.
Póngase en contacto con el soporte técnico:
