Outlet (LAN) è una presa incorporata Ethernet con due porte. Non può essere aggiunta a un sistema Ajax o controllata tramite un’app Ajax. Il dispositivo ha un design e colori identici alle prese incorporate e agli interruttori intelligenti Ajax e può essere installato uno vicino all’altro nello stesso telaio.
Utilizzate il Configuratore di interruttori e prese Ajax per assemblare il vostro set personalizzato. Combinate i dispositivi in un telaio, scegliete il colore e scaricate la configurazione in formato PDF.
Design
Outlet (LAN) è un dispositivo prefabbricato costituito dai seguenti componenti:
- Opzioni del nucleo:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Opzioni del coperchio:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- Opzioni del telaio:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Tutti i componenti sono venduti separatamente e possono essere installati attaccandoli l’uno all’altro.
Scegliete il coperchio appropriato per Outlet (LAN) in base al piano di installazione:
- come dispositivo separato: SoloCover (LAN);
- a destra o a sinistra (in alto o in basso) di altri dispositivi Outlet* o LightSwitch: SideCover (LAN);
- tra i dispositivi: CenterCover (LAN).
Per l’installazione affiancata di due o più dispositivi, è necessario avere un telaio.
I dispositivi combinati in un telaio possono essere installati in orizzontale e in verticale. Solo i nuclei, coperchi e i telai con la dicitura”verticale” supportano l’installazione verticale.
Utilizzate il Configuratore di interruttori e prese Ajax per assemblare il vostro set personalizzato. Combinate i dispositivi in un telaio, scegliete il colore e scaricate la configurazione in formato PDF.
* Le combinazioni che includono prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Colori

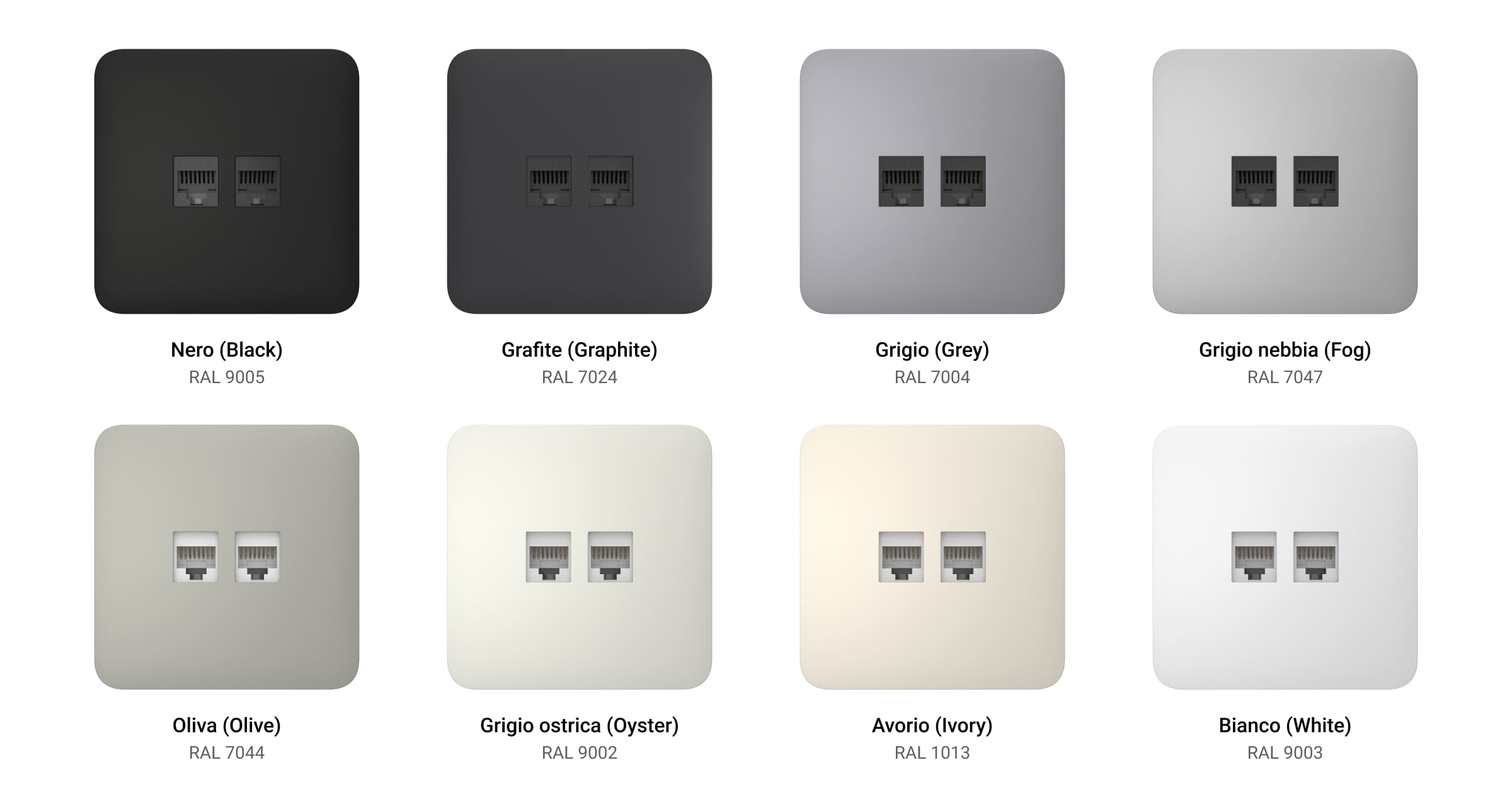

La linea di prodotti comprende 8 colori di coperchi: bianco (white), grigio nebbia (fog), grigio (grey), grafite (graphite), avorio (ivory), grigio ostrica (oyster), oliva (olive) e nero (black). Le porte Ethernet sono disponibili in 2 colori: bianco e nero.
I colori RAL riportati di seguito si avvicinano il più possibile ai colori reali. Tuttavia, nella realtà potrebbero differire leggermente. Utilizzateli solo come riferimento per la scelta del colore.
Elementi funzionali
Nuclei
OutletCore (LAN) [55]
- Due porte Ethernet (non preinstallate).
- La marcatura UP, che indica la parte superiore della custodia della presa incorporata.
- Viti per il fissaggio dei ganci di montaggio.
- Morsetti per il collegamento dei fili.
- Ganci di montaggio per fissare la presa incorporata nella scatola di montaggio.
- Copertura per cavi.
- Schema di cablaggio.
OutletCore (LAN) vertical [55]
- Due porte Ethernet (non preinstallate).
- La marcatura UP, che indica la parte superiore della custodia della presa incorporata.
- Viti per il fissaggio dei ganci di montaggio.
- Morsetti per il collegamento dei fili.
- Ganci di montaggio per fissare la presa incorporata nella scatola di montaggio.
- Copertura per cavi.
- Schema di cablaggio.
Coperchi
Telai
Sono disponibili telai da 2 a 5 posti in orientamento orizzontale e verticale. Questi telai vengono utilizzati quando si installano più dispositivi Outlet e/o LightSwitch*.
* Le combinazioni che includono prese incorporate intelligenti sono disponibili solo con orientamento orizzontale.
Telaio per due dispositivi.
Telaio verticale per due dispositivi.
Telaio per tre dispositivi.
Telaio verticale per tre dispositivi.
Telaio per quattro dispositivi.
Telaio verticale per quattro dispositivi.
Telaio per cinque dispositivi.
Telaio verticale per cinque dispositivi.
Hub e ripetitori compatibili
Outlet (LAN) non è compatibile con gli hub e i ripetitori Ajax. È una normale presa incorporata Ethernet che non può essere aggiunta a un sistema Ajax e controllata tramite l’app.
Principio di funzionamento
Outlet (LAN) è una presa incorporata Ethernet con due porte. Fornisce una connessione cablata per i dispositivi a una rete locale (LAN) attraverso i cavi Ethernet. La presa è compatibile con i cavi CAT.6 e CAT.5e progettati per supportare velocità di trasferimento dati fino a 1 Gbit/s su una distanza massima di 328 ft.
Si prega di notare che il dispositivo è progettato solo per l’uso in ambienti interni.
Installazione
Durante l’installazione e il funzionamento di Outlet (LAN), seguire le regole generali di sicurezza elettrica per l’utilizzo di apparecchi elettrici e i requisiti delle norme sulla sicurezza elettrica.
L’installazione di Outlet (LAN) deve essere effettuata esclusivamente da un elettricista o installatore qualificato.
Per installare Outlet (LAN):
- Togliere la tensione ai cavi di alimentazione nelle immediate vicinanze del luogo in cui verrà installato Outlet (LAN).
- Preparare le scatole di montaggio.
- Collegare i cavi ai morsetti della porta Ethernet secondo il seguente schema di cablaggio:
Schema di cablaggio T568A Schema di cablaggio T568B Per un collegamento ottimale, utilizzare uno strumento di punzonatura.
- Installare le porte Ethernet in OutletCore (LAN) [55] o OutletCore (LAN) vertical [55] e installare le coperture per cavi.
- Installare OutletCore (LAN) [55] o OutletCore (LAN) vertical [55] nella scatola di montaggio. Serrare le viti per fissare i ganci di montaggio. Fissare il nucleo della presa con le viti in dotazione.
- Se si installano più prese o interruttori LightSwitch Jeweller, montare il telaio con il numero di posti appropriato.
- Installare i coperchi corrispondenti.
- Accendere l’alimentazione.
Non installare Outlet (LAN):
- All’esterno. In caso contrario, potrebbe verificarsi un malfunzionamento alla presa incorporata.
- All’interno di edifici con una temperatura o tasso di umidità oltre i limiti consentiti. Tale procedura potrebbe danneggiare il dispositivo.
Manutenzione
Verificare regolarmente la presa incorporata per un funzionamento corretto. Mantenere pulita la sua custodia rimuovendo polvere, ragnatele e altre contaminazioni appena compaiono. Utilizzare panni morbidi e asciutti adatti alla pulizia delle apparecchiature elettroniche. Non utilizzare sostanze contenenti alcool, acetone, benzina e altri solventi attivi per la pulizia del dispositivo.
Set completo
Outlet (LAN) è un dispositivo prefabbricato. Tutti gli elementi possono essere acquistati separatamente.
Utilizzate il Configuratore di interruttori e prese Ajax per assemblare il vostro set personalizzato. Combinate i dispositivi in un telaio, scegliete il colore e scaricate la configurazione in formato PDF.
Garanzia
La garanzia per i prodotti di “Ajax Systems Manufacturing” Limited Liability Company è valida per 2 anni a partire dalla data di acquisto.
Se il dispositivo non funziona correttamente, si consiglia di contattare prima il supporto tecnico di Ajax. Nella maggior parte dei casi, i problemi tecnici possono essere risolti a distanza.
