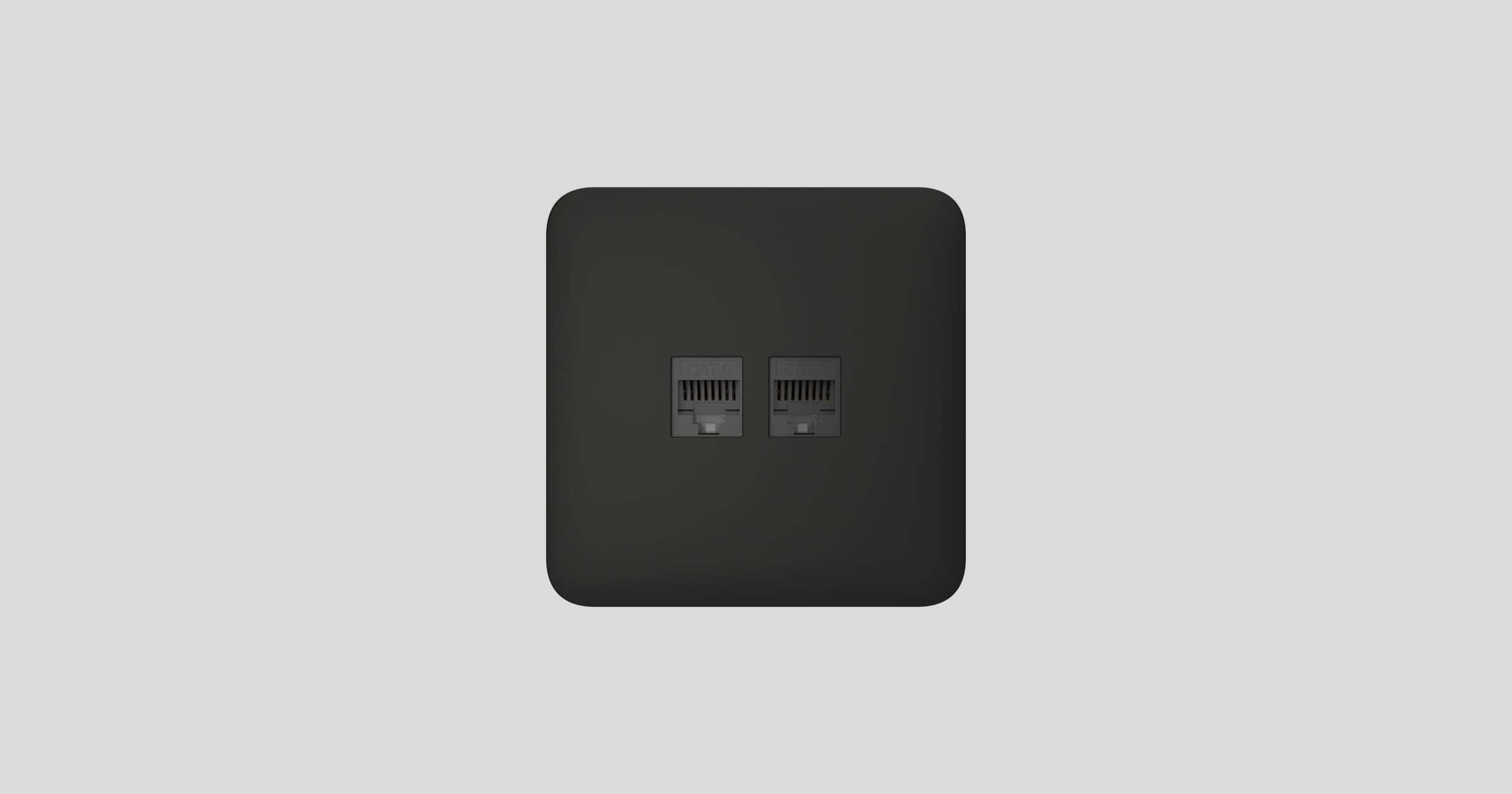

Outlet (LAN) ist eine Ethernet-Wandsteckdose mit zwei Anschlüssen. Es kann nicht zu einem Ajax System hinzugefügt oder über eine Ajax App gesteuert werden. Das Gerät hat das gleiche Design und die gleichen Farben wie die intelligenten Steckdosen und Schalter von Ajax und kann nebeneinander im gleichen Rahmen installiert werden.
Nutzen Sie den Ajax Konfigurator für Schalter und Steckdosen, um Ihr individuelles Set zusammenzustellen. Kombinieren Sie die Geräte in einem Rahmen, wählen Sie die Farbe und laden Sie Ihre Konfiguration als PDF herunter.
Design

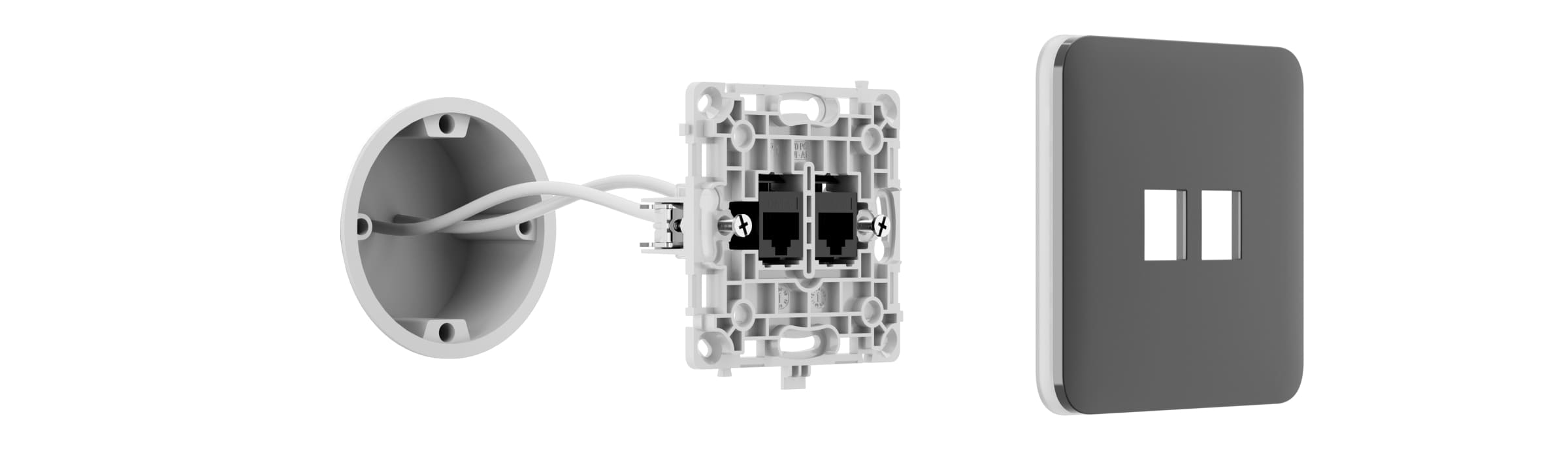

Outlet (LAN) ist ein vorgefertigtes Gerät, das aus den folgenden Komponenten besteht:
- Optionen für Steckdoseneinsätze:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Optionen für Abdeckungen:

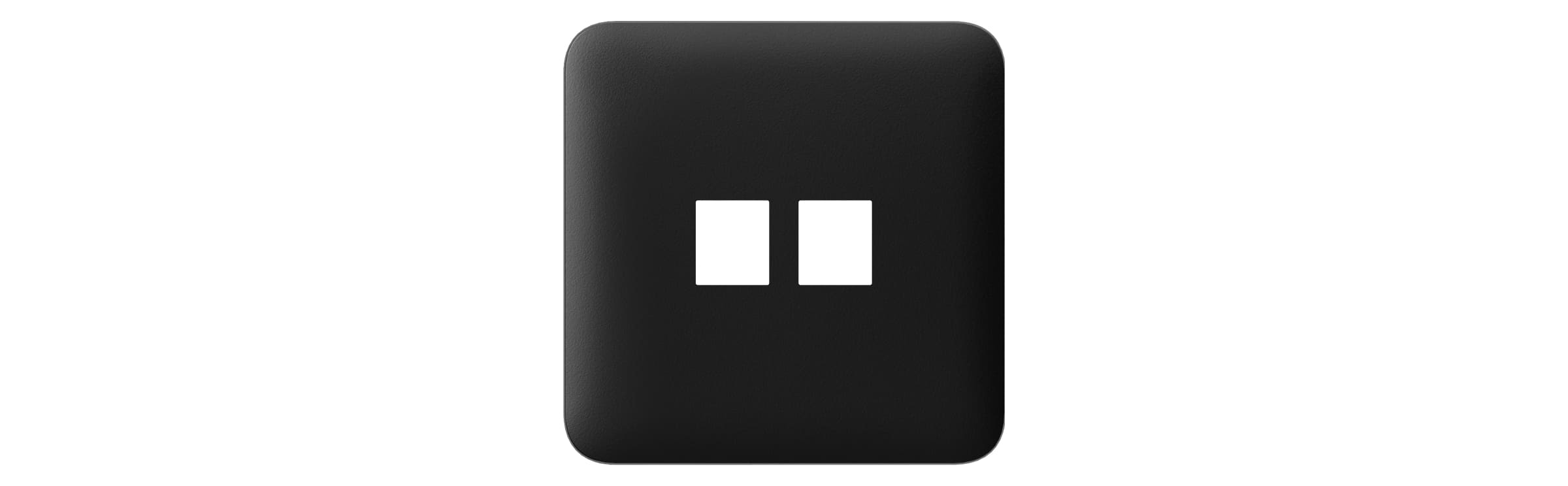

- SoloCover (LAN)

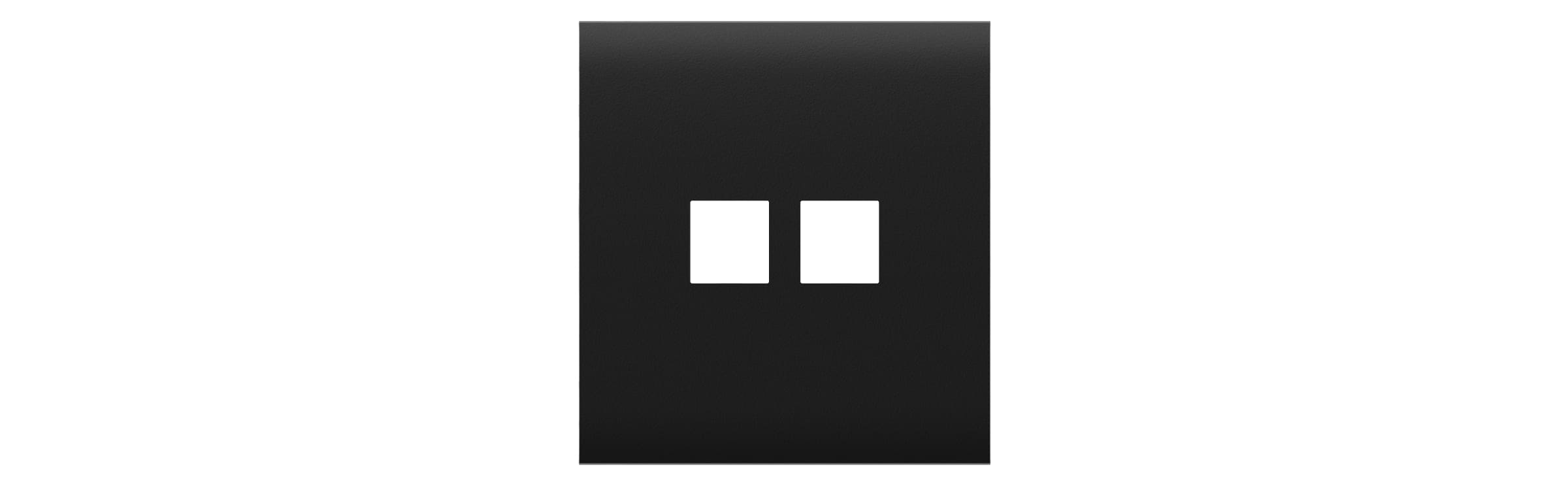

- CenterCover (LAN)

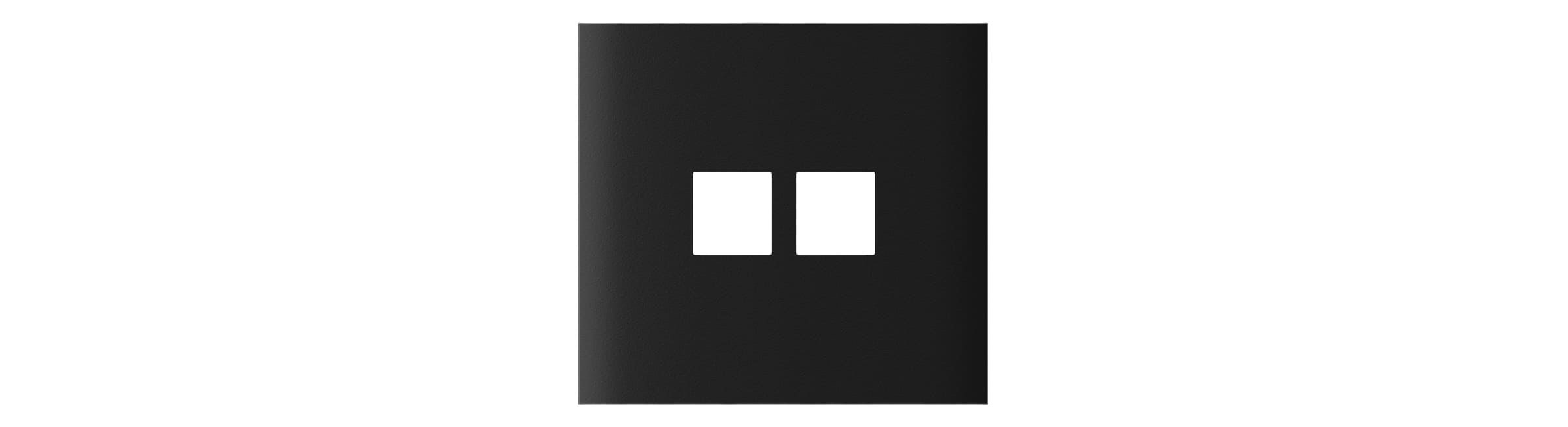

- CenterCover (LAN) vertical

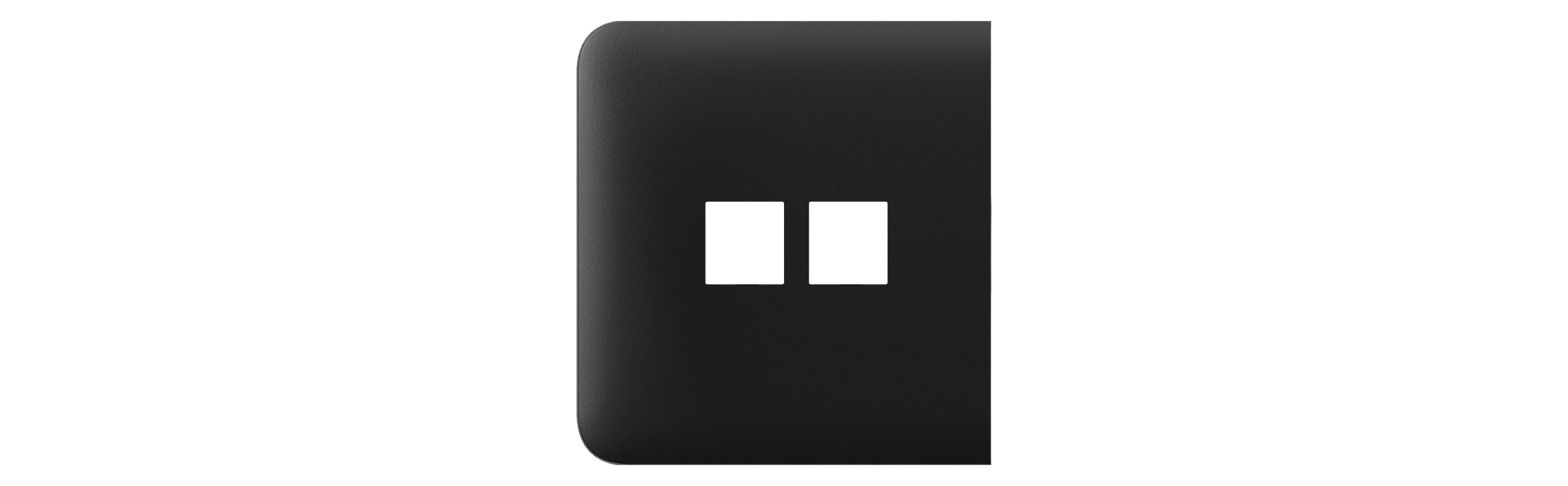

- SideCover (LAN)

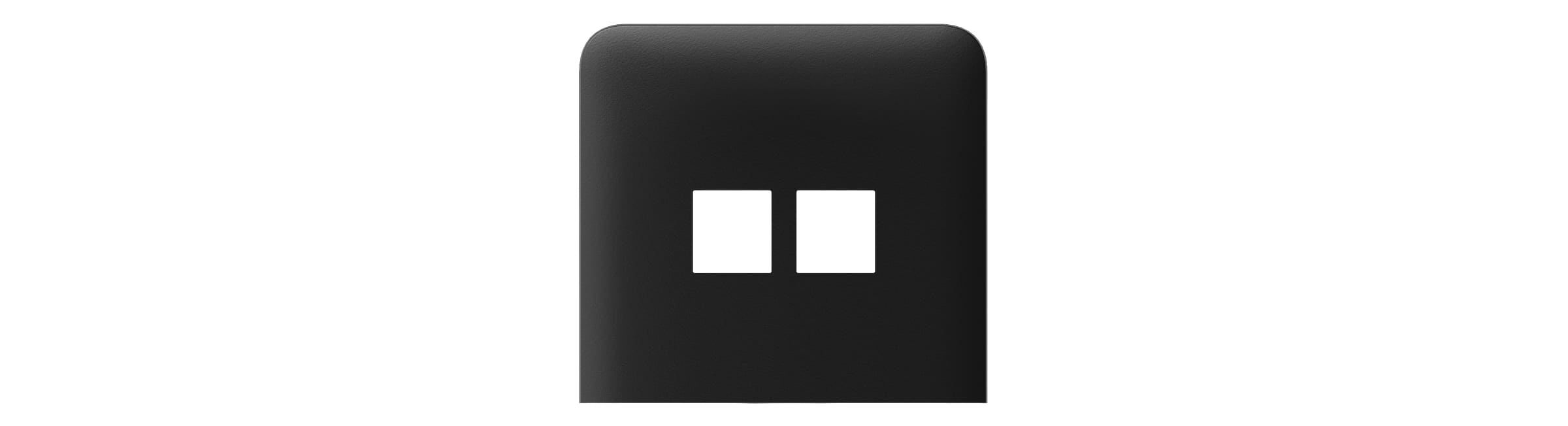

- SideCover (LAN) vertical
- Optionen für Rahmen:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Alle Komponenten sind separat erhältlich und werden bei der Installation miteinander verbunden.
Wählen Sie die passende Abdeckung für Outlet (LAN) auf der Grundlage Ihres Installationsplans:
- als separates Gerät: SoloCover (LAN);
- rechts oder links (oben oder unten) von anderen Outlet* oder LightSwitch-Geräten: SideCover (LAN);
- zwischen den Geräten: CenterCover (LAN).
Für die Installation von zwei oder mehr Steckdosen nebeneinander wird zusätzlich ein Frame benötigt.
Die im Rahmen kombinierten Geräte können horizontal oder vertikal installiert werden. Nur die mit „vertical“ gekennzeichneten Steckdoseneinsätze, Abdeckungen und Rahmen unterstützen die vertikale Installation.
Nutzen Sie den Ajax Konfigurator für Schalter und Steckdosen, um Ihr individuelles Set zusammenzustellen. Kombinieren Sie die Geräte in einem Rahmen, wählen Sie die Farbe und laden Sie Ihre Konfiguration als PDF herunter.
* Kombinationen mit intelligenten Steckdosen sind nur in horizontaler Ausrichtung erhältlich.
Farben

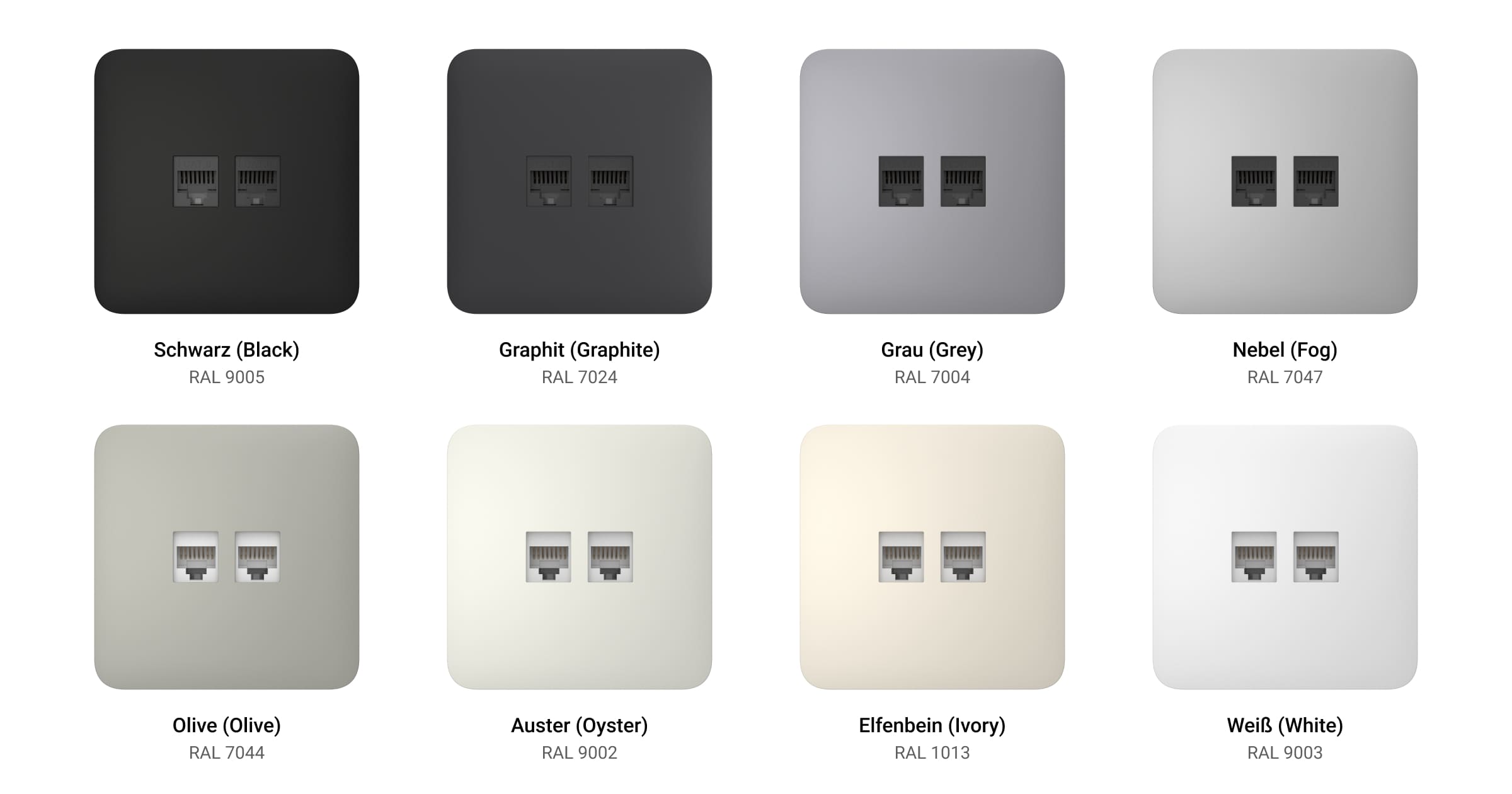

Die Produktlinie umfasst Abdeckungen in 8 Farben: Weiß (White), Nebel (Fog), Grau (Grey), Graphit (Graphite), Elfenbein (Ivory), Austerngrau (Oyster), Olivgrün (Olive) und Schwarz (Black). Die Ethernetanschlüsse sind in 2 Farben erhältlich: weiß und schwarz.
Die folgenden RAL-Farben kommen den tatsächlichen Farben so nahe wie möglich. Sie können daher in der Realität leicht abweichen. Bitte nur als Referenz für die Farbauswahl verwenden.
Funktionselemente
Steckdoseneinsätze

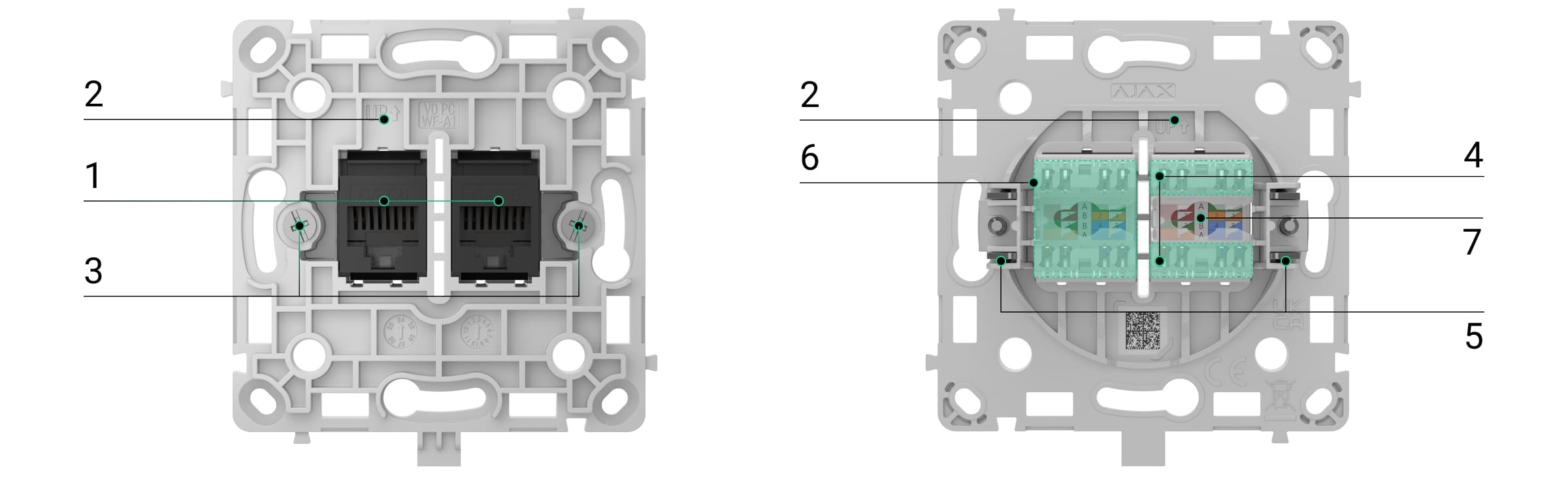

OutletCore (LAN) [55]
- Zwei Ethernetanschlüsse (nicht vorinstalliert).
- Das Zeichen UP, das die Oberseite des Gehäuses der Steckdose anzeigt.
- Schrauben zur Befestigung der Montagekrallen.
- Klemmen für den Anschluss der Drähte.
- Montagekrallen zur Befestigung der Steckdose in der Unterputzdose.
- Drahtabdeckung.
- Anschlussschema.

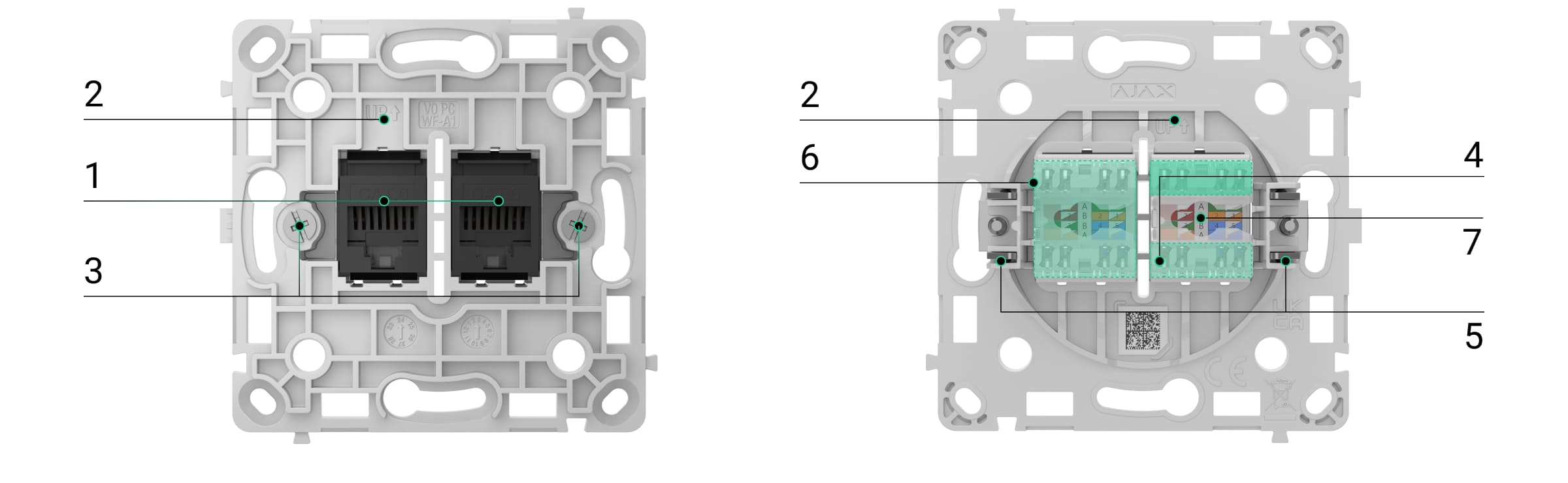

OutletCore (LAN) vertical [55]
- Zwei Ethernetanschlüsse (nicht vorinstalliert).
- Das Zeichen UP, das die Oberseite des Gehäuses der Steckdose anzeigt.
- Schrauben zur Befestigung der Montagekrallen.
- Klemmen für den Anschluss der Drähte.
- Montagekrallen zur Befestigung der Steckdose in der Unterputzdose.
- Drahtabdeckung.
- Anschlussschema.
Abdeckungen
Rahmen
Es sind Rahmen mit 2 bis 5 Plätzen in horizontaler und vertikaler Ausrichtung erhältlich. Diese Rahmen werden verwendet, wenn mehrere Outlet- und/oder LightSwitch-Geräte* nebeneinander installiert werden.
* Kombinationen mit intelligenten Steckdosen sind nur in horizontaler Ausrichtung erhältlich.
Rahmen für zwei Geräte.
Vertikaler Rahmen für zwei Geräte.
Rahmen für drei Geräte.
Vertikaler Rahmen für drei Geräte.
Rahmen für vier Geräte.
Vertikaler Rahmen für vier Geräte.
Rahmen für fünf Geräte.
Vertikaler Rahmen für fünf Geräte.
Kompatible Hub-Zentralen und Funk-Repeater
Outlet (LAN) ist nicht kompatibel mit Ajax Hub-Zentralen und Funk-Repeatern. Es handelt sich um eine normale eingebaute Ethernet-Steckdose, die nicht zu einem Ajax System hinzugefügt oder über eine Ajax App gesteuert werden kann.
Funktionsweise
Outlet (LAN) ist eine Ethernet-Wandsteckdose mit zwei Anschlüssen. Es ermöglicht die kabelgebundene Verbindung von Geräten zu einem lokalen Netzwerk (LAN) über Ethernet-Kabel. Die Steckdose ist kompatibel mit CAT.6- und CAT.5e-Kabeln, die Geschwindigkeit der Datenübertragung von bis zu 1 Gbit/s über eine Entfernung von 328 ft unterstützen.
Bitte beachten Sie, dass das Gerät nur für den Einsatz im Innenbereich geeignet ist.
Installation
Beachten Sie bei der Installation und dem Betrieb von Outlet (LAN) die allgemeinen elektrischen Sicherheitsregeln für den Umgang mit elektrischen Geräten und die Anforderungen der elektrischen Sicherheitsvorschriften.
Outlet (LAN) darf nur von einem qualifizierten Elektriker oder Errichter installiert werden.
So installieren Sie Outlet (LAN):
- Schalten Sie die Stromkabel in der Nähe des Platzes, an dem Outlet (LAN) angeschlossen wird, ab.
- Bereiten Sie die Unterputzdosen vor.
- Schließen Sie die Kabel gemäß dem folgenden Anschlussschema an die Ethernet-Anschlussklemmen an:

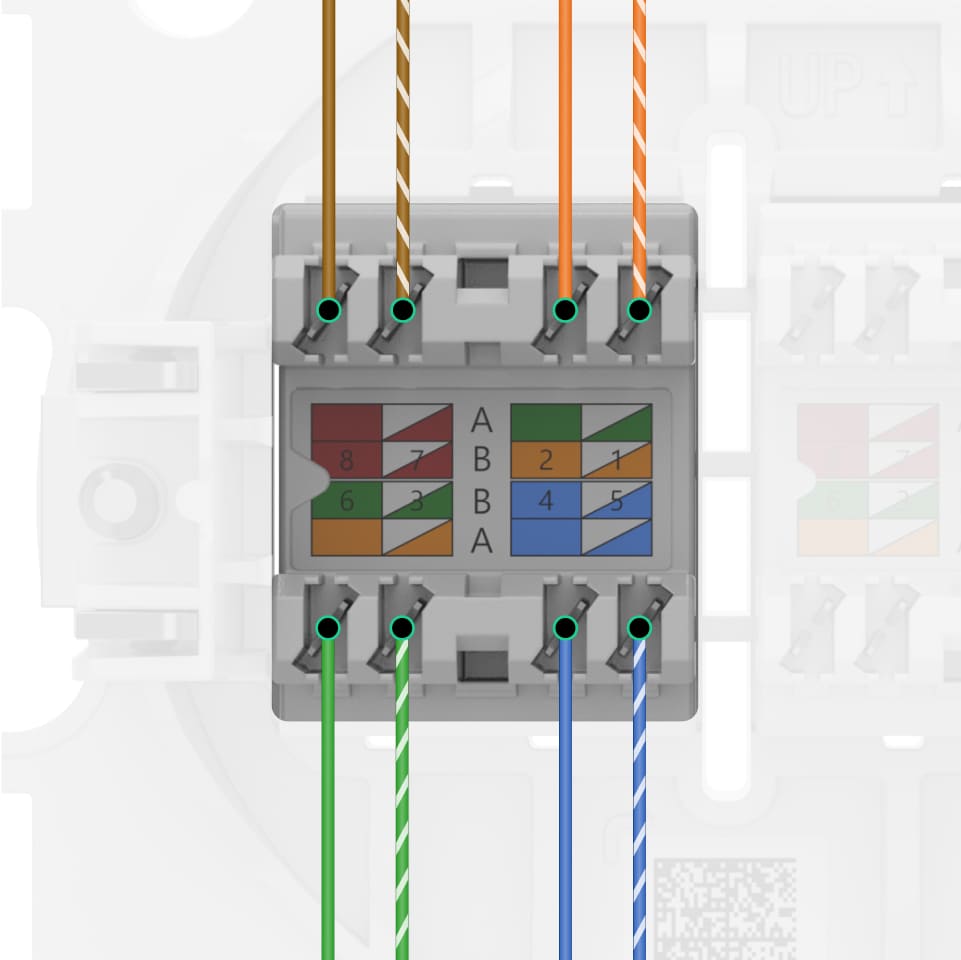

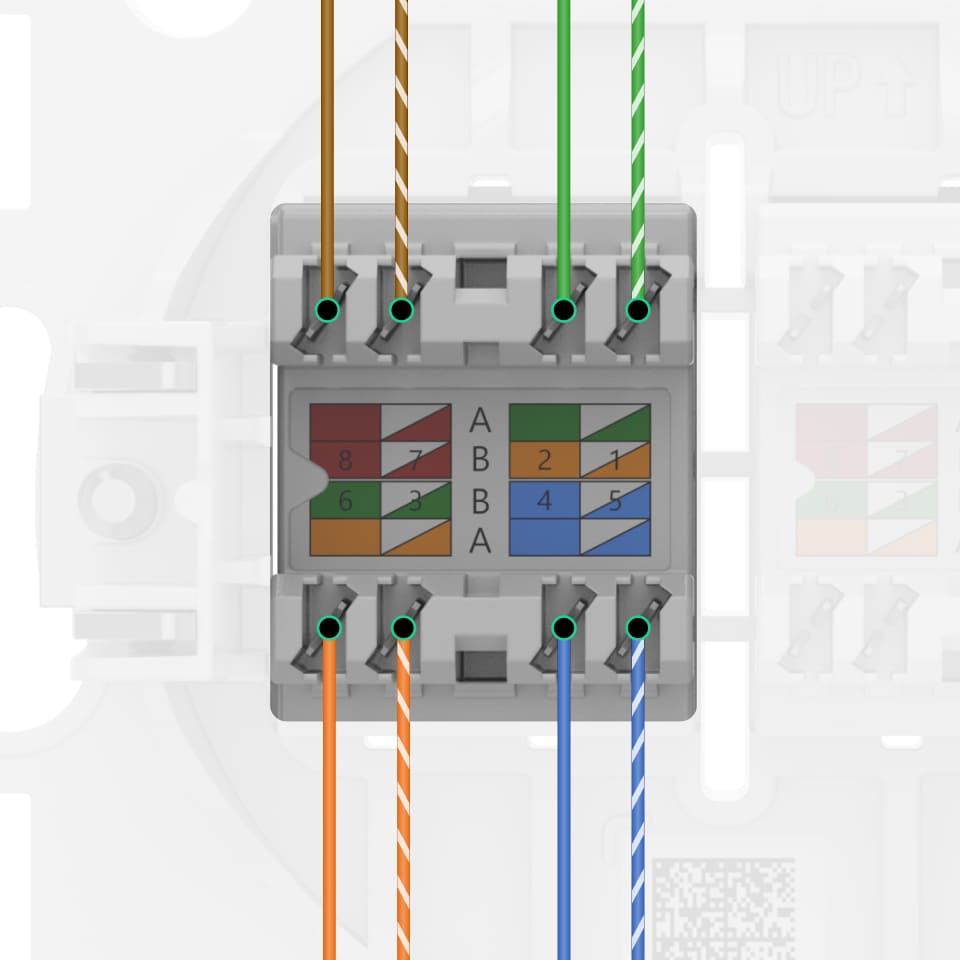

Anschlussschema T568A Anschlussschema T568B Verwenden Sie ein Stanzwerkzeug für die beste Verbindung.
- Installieren Sie die Ethernetanschlüsse in OutletCore (LAN) [55] oder OutletCore (LAN) vertical [55] und bringen Sie die Kabelabdeckungen an.
- Installieren Sie OutletCore (LAN) [55] oder OutletCore (LAN) vertical [55] in der Unterputzdose. Ziehen Sie die Schrauben an, um die Befestigungskrallen zu sichern. Befestigen Sie den Steckdoseneinsatz mit den mitgelieferten Schrauben.
- Wenn Sie mehrere Steckdosen oder LightSwitch Jeweller-Schalter installieren, montieren Sie den Rahmen mit der entsprechenden Anzahl von Plätzen.
- Installieren Sie die entsprechenden Abdeckungen.
- Schalten Sie die Spannung ein.
Outlet (LAN) darf nicht installiert werden:
- Im Außenbereich. Andernfalls kann es zu einem Ausfall der Steckdose kommen.
- In Bereichen, in denen Temperatur und Luftfeuchtigkeit außerhalb der zulässigen Grenzen liegen. Dies kann das Gerät beschädigen.
Wartung
Überprüfen Sie regelmäßig die Steckdose auf ordnungsgemäße Funktion. Reinigen Sie das Gehäuse, um Staub, Spinnweben und andere Verunreinigungen zu entfernen, sobald sie auftreten. Verwenden Sie weiche, trockene Tücher, die für die Reinigung elektronischer Geräte geeignet sind. Verwenden Sie keine Reinigungsmittel, die Alkohol, Aceton, Benzin oder andere scharfe Lösungsmittel enthalten.
Lieferumfang
Outlet (LAN) ist ein vorgefertigtes Gerät. Alle Komponenten sind einzeln erhältlich
Nutzen Sie den Ajax Konfigurator für Schalter und Steckdosen, um Ihr individuelles Set zusammenzustellen. Kombinieren Sie die Geräte in einem Rahmen, wählen Sie die Farbe und laden Sie Ihre Konfiguration als PDF herunter.
Garantie
Die Garantie für die Produkte der Limited Liability Company „Ajax Systems Manufacturing“ beträgt 2 Jahre ab Kaufdatum.
Wenn das Gerät eine Störung aufweist, empfehlen wir, sich zunächst an den technischen Support von Ajax zu wenden. In den meisten Fällen können technische Probleme aus der Ferne gelöst werden.
Technischen Support kontaktieren:
