CoverPlate ist eine Abdeckung für Unterputzdosen, die dazu dient, ungenutzte Unterputzdosen vorübergehend oder dauerhaft abzudecken und ein sauberes Wandbild zu erhalten. Die Abdeckung kann nicht zu einem Ajax System hinzugefügt oder über eine Ajax App gesteuert werden. CoverPlate ist in Design und Farben identisch mit den intelligenten Steckdosen und Schaltern von Ajax und kann nebeneinander im selben Rahmen installiert werden.
Nutzen Sie den Ajax Konfigurator für Schalter und Steckdosen online, um Ihr individuelles Set zusammenzustellen. Kombinieren Sie die Geräte zu einem Rahmen, wählen Sie eine Farbe und laden Sie Ihre Konfiguration als PDF herunter.
Design
CoverPlate ist ein vorgefertigtes Gerät, das aus den folgenden Komponenten besteht:
- Optionen für Holder:
- CoverHolder [55]
- CoverHolder vertical [55]
- Optionen für Deckel:
- SoloCover (CP)
- CenterCover (CP)
- SideCover (CP)
- Optionen für Rahmen:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Alle Komponenten sind separat erhältlich und werden bei der Installation miteinander verbunden.
Wählen Sie den passenden Deckel für CoverPlate auf der Grundlage Ihres Installationsplans:
- als separate Abdeckung: SoloCover (CP);
- rechts oder links (oben oder unten) von anderen CoverPlate, Outlet* oder LightSwitch-Geräten: SideCover (CP);
- zwischen den Geräten: CenterCover (CP).
Für die Installation von zwei oder mehr Steckdosen nebeneinander wird zusätzlich ein Rahmen benötigt.
Die im Rahmen kombinierten Geräte können horizontal oder vertikal installiert werden. Nur die mit „vertical“ gekennzeichneten Halter und Rahmen unterstützen die vertikale Installation.
Nutzen Sie den Ajax Konfigurator für Schalter und Steckdosen online, um Ihr individuelles Set zusammenzustellen. Kombinieren Sie die Geräte zu einem Rahmen, wählen Sie eine Farbe und laden Sie Ihre Konfiguration als PDF herunter.
* Kombinationen mit intelligenten Steckdosen sind nur in horizontaler Ausrichtung erhältlich.
Farben

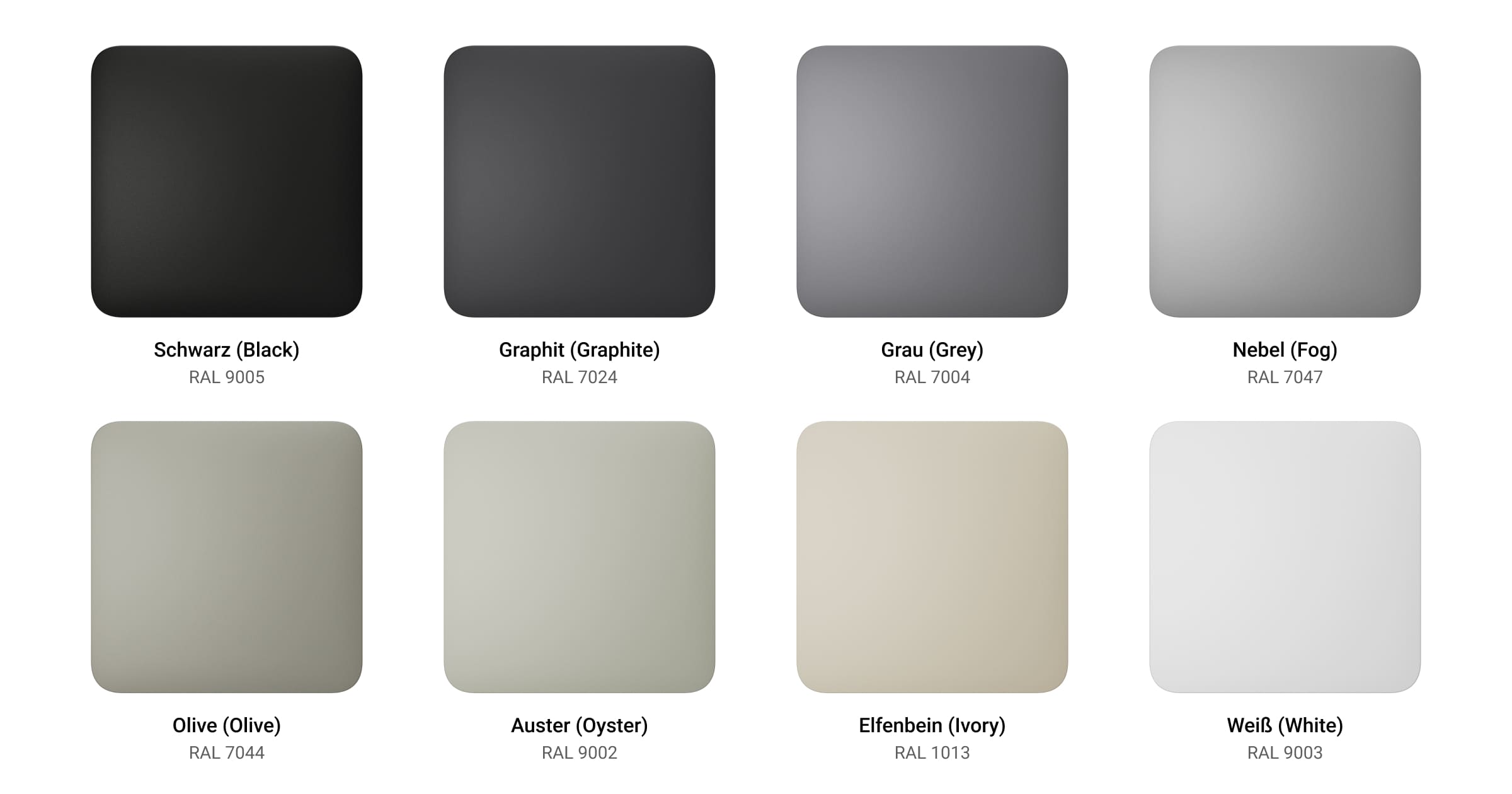

Die Produktlinie umfasst Deckel in 8 Farben: Weiß (White), Nebel (Fog), Grau (Grey), Graphit (Graphite), Elfenbein (Ivory), Austerngrau (Oyster), Olivgrün (Olive) und Schwarz (Black).
Die folgenden RAL-Farben kommen den tatsächlichen Farben so nahe wie möglich. In der Praxis können sie jedoch leicht voneinander abweichen. Bitte nur als Referenz für die Farbauswahl verwenden.
Funktionselemente
Holder
CoverHolder [55]
- Das Zeichen UP, das die Oberseite des Gehäuses von CoverPlate anzeigt.
- Schrauben zur Befestigung der Montagekrallen.
- Montagekrallen zur Befestigung von CoverPlate in der Unterputzdose.
CoverHolder vertical [55]
- Das Zeichen UP, das die Oberseite des Gehäuses von CoverPlate anzeigt.
- Schrauben zur Befestigung der Montagekrallen.
- Montagekrallen zur Befestigung von CoverPlate in der Unterputzdose.
Deckel
Rahmen
Es sind Rahmen mit 2 bis 5 Plätzen in horizontaler und vertikaler Ausrichtung erhältlich. Diese Rahmen werden verwendet, wenn mehrere Outlet- und/oder LightSwitch-Geräte* nebeneinander installiert werden.
* Kombinationen mit intelligenten Steckdosen sind nur in horizontaler Ausrichtung erhältlich.
Rahmen für zwei Geräte.
Vertikaler Rahmen für zwei Geräte.
Rahmen für drei Geräte.
Vertikaler Rahmen für drei Geräte.
Rahmen für vier Geräte.
Vertikaler Rahmen für vier Geräte.
Rahmen für fünf Geräte.
Vertikaler Rahmen für fünf Geräte.
Kompatible Hub-Zentralen und Funk-Repeater
CoverPlate ist nicht kompatibel mit Ajax Hub-Zentralen und Funk-Repeatern. Die Abdeckung kann nicht zu einem Ajax System hinzugefügt oder über eine Ajax App gesteuert werden.
Funktionsprinzip
CoverPlate dient zum temporären oder permanenten Abdecken von ungenutzten Unterputzdosen, um ein sauberes Wandbild zu erhalten.
Bitte beachten Sie, dass die Abdeckung nur für den Einsatz im Innenbereich geeignet ist.
Installation
Beachten Sie bei der Installation und dem Betrieb von CoverPlate die allgemeinen elektrischen Sicherheitsregeln für den Umgang mit elektrischen Geräten und die geltenden Vorschriften zur elektrischen Sicherheit.
CoverPlate darf nur von einem qualifizierten Elektriker oder Errichter installiert werden.
So installieren Sie CoverPlate:
- Schalten Sie die Stromkabel in der Nähe des Platzes, an dem CoverPlate installiert wird, ab.
- Bereiten Sie die Unterputzdosen vor.
- Installieren Sie CoverHolder [55] oder CoverHolder vertical [55] in der Unterputzdose. Ziehen Sie die Schrauben an, um die Befestigungskrallen zu sichern. Befestigen Sie den Abdeckungshalter mit den mitgelieferten Schrauben.
- Wenn Sie mehrere Abdeckungen, Steckdosen oder Schalter LightSwitch Jeweller installieren, montieren Sie den Rahmen mit der entsprechenden Anzahl von Plätzen.
- Installieren Sie die entsprechenden Deckel.
- Schalten Sie die Stromversorgung ein.
Wartung
Reinigen Sie das Gehäuse der Abdeckung, um Staub, Spinnweben und andere Verunreinigungen zu entfernen, sobald sie auftreten. Verwenden Sie weiche, trockene Tücher, die für die Reinigung elektronischer Geräte geeignet sind. Verwenden Sie keine Reinigungsmittel, die Alkohol, Aceton, Benzin oder andere aktive Lösungsmittel enthalten, um die Abdeckung zu reinigen.
Lieferumfang
CoverPlate ist ein vorgefertigtes Gerät. Alle Komponenten sind einzeln erhältlich.
Nutzen Sie den Ajax Konfigurator für Schalter und Steckdosen online, um Ihr individuelles Set zusammenzustellen. Kombinieren Sie die Geräte zu einem Rahmen, wählen Sie eine Farbe und laden Sie Ihre Konfiguration als PDF herunter.
Garantie
Die Garantie für die Produkte der Limited Liability Company „Ajax Systems Manufacturing“ beträgt 2 Jahre ab Kaufdatum.
Bei Problemen mit der Funktionalität des Gerätes empfehlen wir, sich zunächst an den technischen Support von Ajax zu wenden. In den meisten Fällen können technische Probleme per Fernzugriff gelöst werden.
Technischen Support kontaktieren:
Hergestellt von „AS Manufacturing“ LLC
