Manuel utilisateur Outlet (LAN)

Mis à jour

Outlet (LAN) est une prise murale Ethernet avec deux ports. Elle ne peut pas être ajoutée à un système Ajax ou contrôlée via une application Ajax. Le dispositif a un design et des couleurs identiques à ceux des prises encastrées et des interrupteurs d’éclairage intelligents Ajax et peut être installé côte à côte dans un cadre.

Utilisez le Configurateur d’interrupteurs et prises encastrées en ligne pour composer votre ensemble personnalisé. Combinez les dispositifs dans un cadre, choisissez la couleur et téléchargez votre configuration au format PDF.

Conception

Outlet (LAN) est un dispositif modulable composé des éléments suivants :

  • Noyaux :
    • OutletCore (LAN) [55]
    • OutletCore (LAN) vertical [55]
  • Couvercles :
    • SoloCover (LAN)
    • CenterCover (LAN)
    • CenterCover (LAN) vertical
    • SideCover (LAN)
    • SideCover (LAN) vertical
  • Cadres :
    • Frame (2 seats)
    • Frame (2 seats) vertical
    • Frame (3 seats)
    • Frame (3 seats) vertical
    • Frame (4 seats)
    • Frame (4 seats) vertical
    • Frame (5 seats)
    • Frame (5 seats) vertical

Tous les composants sont vendus séparément et peuvent être installés en les attachant les uns aux autres.

Choisissez le couvercle approprié pour Outlet (LAN) en fonction de votre plan d’installation :

  • en tant que dispositif séparé : SoloCover (LAN) ;
  • à droite ou à gauche (en haut ou en bas) d’autres dispositifs Outlet* ou LightSwitch : SideCover (LAN) ;
  • entre les dispositifs : CenterCover (LAN).

Pour l’installation côte à côte de deux ou plusieurs prises encastrées, vous aurez également besoin d’un cadre.

Les dispositifs réunis dans un cadre peuvent être installés horizontalement ou verticalement. Seuls les noyaux, les couvercles et les cadres dont le nom comporte la mention « vertical » permettent une installation verticale.

Utilisez le Configurateur d’interrupteurs et prises encastrées en ligne pour composer votre ensemble personnalisé. Combinez les dispositifs dans un cadre, choisissez la couleur et téléchargez votre configuration au format PDF.

* Les combinaisons qui incluent des prises encastrées intelligentes ne sont disponibles qu’en orientation horizontale.

Couleurs

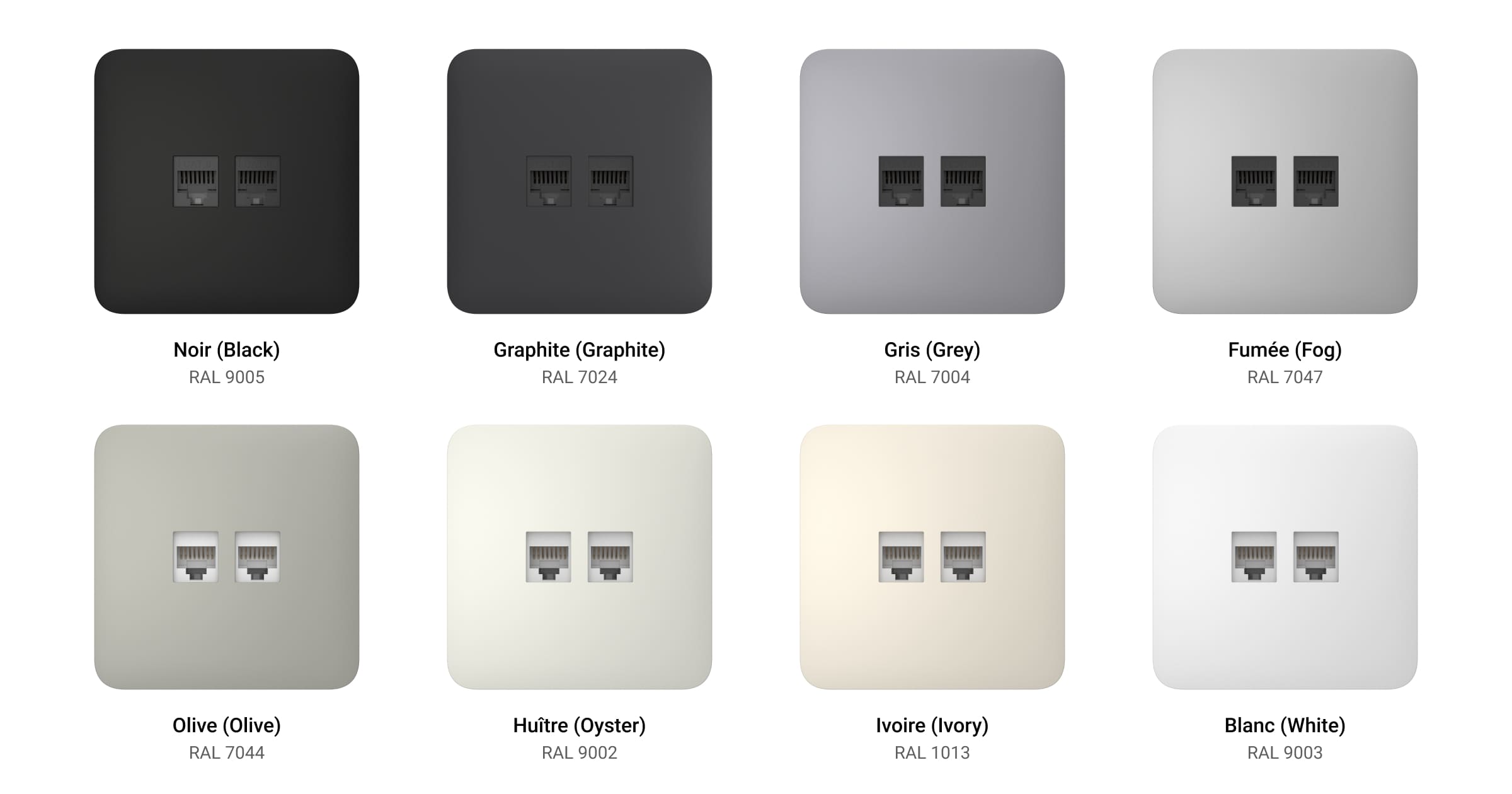

La ligne de produits comprend les couvercles en 8 couleurs : blanc (white), fumée (fog), gris (grey), graphite (graphite), ivoire (ivory), huître (oyster), olive (olive) et noir (black). Les ports Ethernet sont disponibles en 2 couleurs : blanc et noir.

Les couleurs RAL ci-dessous sont aussi proches que possible des couleurs réelles. Cependant, elles peuvent légèrement différer dans la réalité. Veuillez les utiliser uniquement comme référence lors de la sélection d’une couleur.

Éléments fonctionnels

Noyaux

OutletCore (LAN) [55]

  1. Deux ports Ethernet (non préinstallés).
  2. Le marquage UP, qui indique le haut du boîtier de la prise encastrée.
  3. Vis pour la fixation des crochets de montage.
  4. Bornes de raccordement aux fils.
  5. Crochets de montage pour fixer la prise encastrée dans la boîte d’encastrement.
  6. Cache-fil.
  7. Schémas de câblage.

OutletCore (LAN) vertical [55]

  1. Deux ports Ethernet (non préinstallés).
  2. Le marquage UP, qui indique le haut du boîtier de la prise encastrée.
  3. Vis pour la fixation des crochets de montage.
  4. Bornes de raccordement aux fils.
  5. Crochets de montage pour fixer la prise encastrée dans la boîte d’encastrement.
  6. Cache-fil.
  7. Schémas de câblage.

Couvercles

Cadres

Les cadres avec 2 à 5 places en orientations horizontale et verticale sont disponibles. Ces cadres sont utilisés lors de l’installation de plusieurs dispositifs Outlet et/ou LightSwitch* dans une rangée.

* Les combinaisons qui incluent des prises encastrées intelligentes ne sont disponibles qu’en orientation horizontale.

ajax lightswitch

Cadre pour deux dispositifs.

ajax lightswitch

Cadre vertical pour deux dispositifs.

ajax lightswitch

Cadre pour trois dispositifs.

ajax lightswitch

Cadre vertical pour trois dispositifs.

ajax lightswitch

Cadre pour quatre dispositifs.

ajax lightswitch

Cadre vertical pour quatre dispositifs.

ajax lightswitch

Cadre pour cinq dispositifs.

ajax lightswitch

Cadre vertical pour cinq dispositifs.

Centrales et prolongateurs de portée compatibles

Outlet (LAN) n’est pas compatible avec les centrales Ajax et les prolongateurs de portée. C’est une prise encastrée Ethernet standard qui ne peut pas être ajoutée à un système Ajax ou contrôlée par le biais d’une application Ajax.

Principe de fonctionnement

Outlet (LAN) est une prise Ethernet murale dotée de deux ports. Elle fournit une connexion filaire pour les appareils à un réseau local (LAN) via des câbles Ethernet. La prise est compatible avec les câbles CAT.6 et CAT.5e conçus pour prendre en charge des vitesses de transfert de données allant jusqu’à 1 Gbit/s sur une distance maximale de 328 ft.

Veuillez noter que le dispositif est conçu pour une utilisation en intérieur uniquement.

Installation

Lors de l’installation et de l’utilisation de l’Outlet (LAN), respectez les règles générales de sécurité électrique pour l’utilisation des appareils électriques ainsi que les prescriptions de sécurité électrique.

Seul un électricien ou installateur qualifié doit installer Outlet (LAN).

Pour installer Outlet (LAN) :

  1. Mettez hors tension les câbles d’alimentation à proximité de l’endroit où votre Outlet (LAN) sera connectée.
  2. Préparez les boîtes d’encastrement.
  3. Connectez les câbles aux bornes du port Ethernet selon le schéma de câblage suivant :
    Schéma de câblage T568A Schéma de câblage T568B

    Utilisez un outil de raccordement à percussion pour une connexion optimale.

  4. Installez les ports Ethernet dans OutletCore (LAN) [55] ou OutletCore (LAN) vertical [55] et installez des caches-fils.
  5. Installez un OutletCore (LAN) [55] ou un OutletCore (LAN) vertical [55] dans la boîte d’encastrement. Serrez les vis pour fixer les crochets de montage. Fixez le noyau de la prise avec les vis du kit.
  6. Si vous installez plusieurs prises encastrées ou interrupteurs LightSwitch Jeweller, montez le cadre avec le nombre approprié de places.
  7. Installez les couvercles correspondants.
  8. Mettez le dispositif sous tension.

Ne pas installer Outlet (LAN) :

  1. À l’extérieur. Cela pourrait provoquer une panne de la prise.
  2. À l’intérieur de locaux, dont la température et l’humidité dépassent les limites admissibles. Cela pourrait endommager le dispositif.

Maintenance

Vérifiez régulièrement le bon fonctionnement de la prise. Nettoyez son boîtier pour éliminer la poussière, les toiles d’araignée et d’autres contaminants dès leur apparition. Utilisez un chiffon doux et sec adapté au nettoyage des équipements électroniques. N’utilisez pas de substances contenant de l’alcool, de l’acétone, de l’essence et d’autres solvants actifs pour nettoyer l’appareil.

Kit complet

Outlet (LAN) est un dispositif modulable. Tous les éléments de l’interrupteur peuvent être achetés séparément.

Utilisez le Configurateur d’interrupteurs et prises encastrées en ligne pour composer votre ensemble personnalisé. Combinez les dispositifs dans un cadre, choisissez la couleur et téléchargez votre configuration au format PDF.

Garantie

La garantie des produits de la société à responsabilité limitée « Ajax Systems Manufacturing » est valable 2 ans à compter de la date d’achat.

Si le dispositif ne fonctionne pas correctement, nous recommandons de contacter d’abord le service d’assistance technique d’Ajax. Dans la plupart des cas, les problèmes techniques peuvent être résolus à distance.
