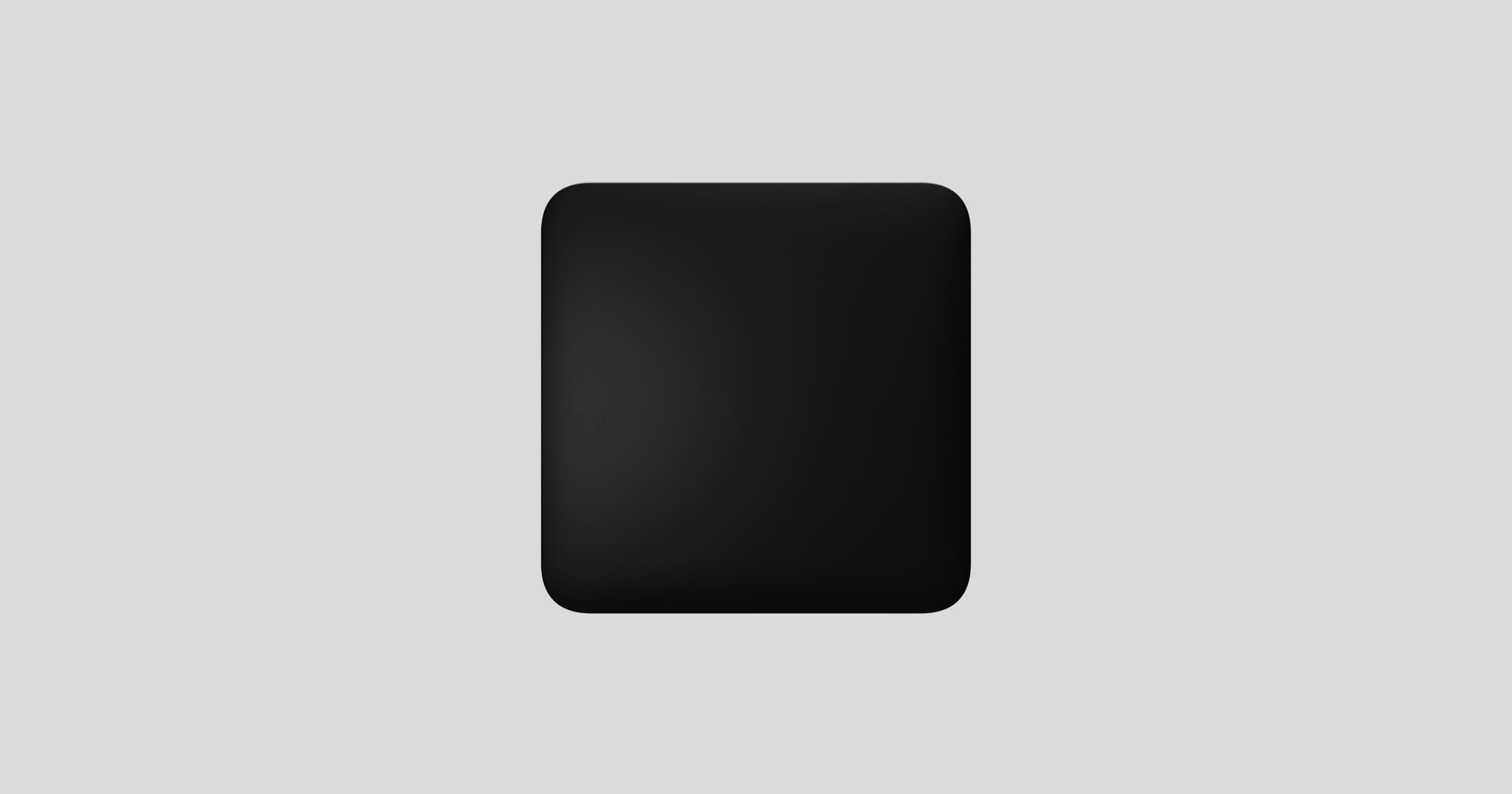

CoverPlate est un cache de boîte d’encastrement conçu pour dissimuler temporairement ou définitivement les boîtes d’encastrement inutilisées et maintenir une apparence de mur propre. Le cache ne peut pas être ajouté à un système Ajax ou contrôlé via une application Ajax. Le CoverPlate a un design et des couleurs identiques à ceux des prises encastrées et des interrupteurs d’éclairage intelligents Ajax et peut être installé côte à côte dans le même cadre.
Utilisez le Configurateur d’interrupteurs et prises encastrées en ligne pour composer votre ensemble personnalisé. Combinez les dispositifs dans un cadre, choisissez une couleur et téléchargez votre configuration au format PDF.
Conception
CoverPlate est un dispositif modulable composé des éléments suivants :
- Supports :
- CoverHolder [55]
- CoverHolder vertical [55]
- Couvercles :
- SoloCover (CP)
- CenterCover (CP)
- SideCover (CP)
- Cadres :
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Tous les composants sont vendus séparément et peuvent être installés en les attachant les uns aux autres.
Choisissez le couvercle approprié pour CoverPlate en fonction de votre plan d’installation :

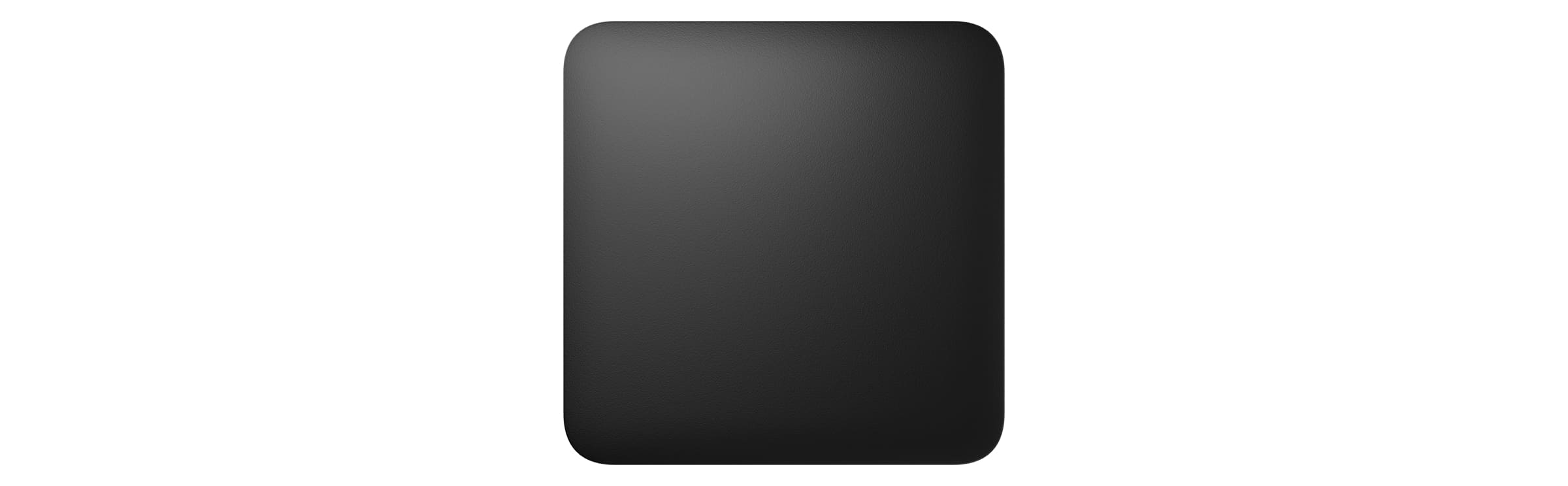

- en tant que cache séparée : SoloCover (CP);

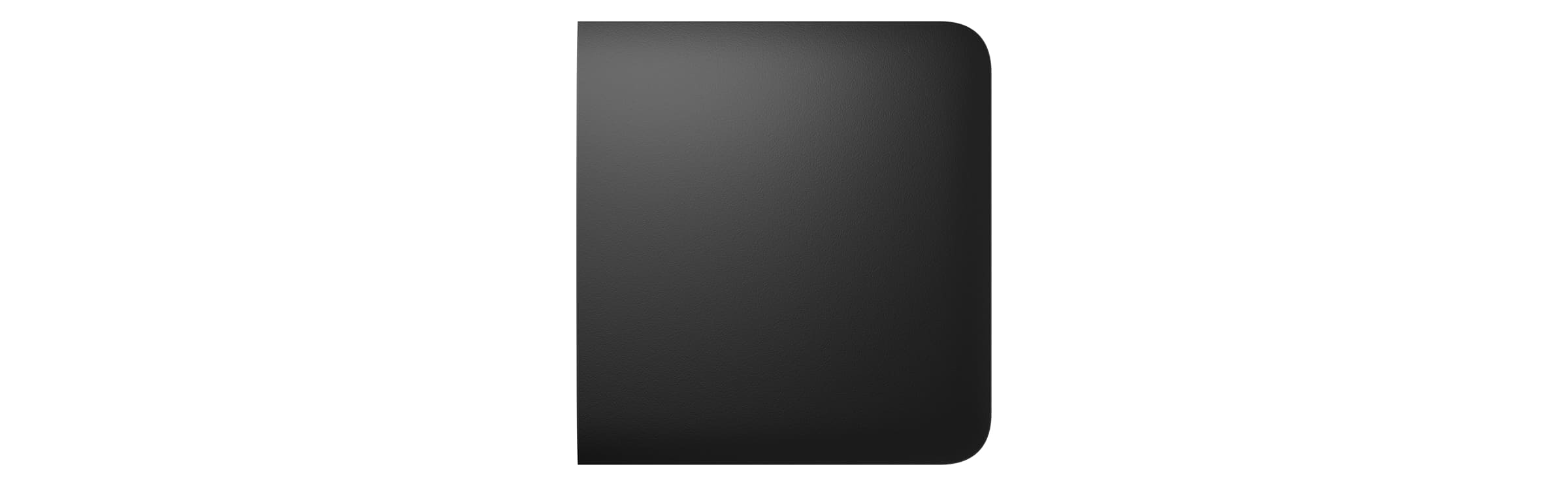

- à droite ou à gauche (en haut ou en bas) d’autre CoverPlate, dispositif Outlet*, ou LightSwitch : SideCover (CP);
- entre les dispositifs : CenterCover (CP).
Pour l’installation côte à côte de deux ou plusieurs dispositifs, vous aurez également besoin d’un cadre.
Les dispositifs réunis dans un cadre peuvent être installés horizontalement ou verticalement. Seuls les supports et les cadres dont le nom comporte la mention « vertical » permettent une installation verticale.
Utilisez le Configurateur d’interrupteurs et prises encastrées en ligne pour composer votre ensemble personnalisé. Combinez les dispositifs dans un cadre, choisissez une couleur et téléchargez votre configuration au format PDF.
* Les combinaisons qui incluent des prises encastrées intelligentes ne sont disponibles qu’en orientation horizontale.
Couleurs

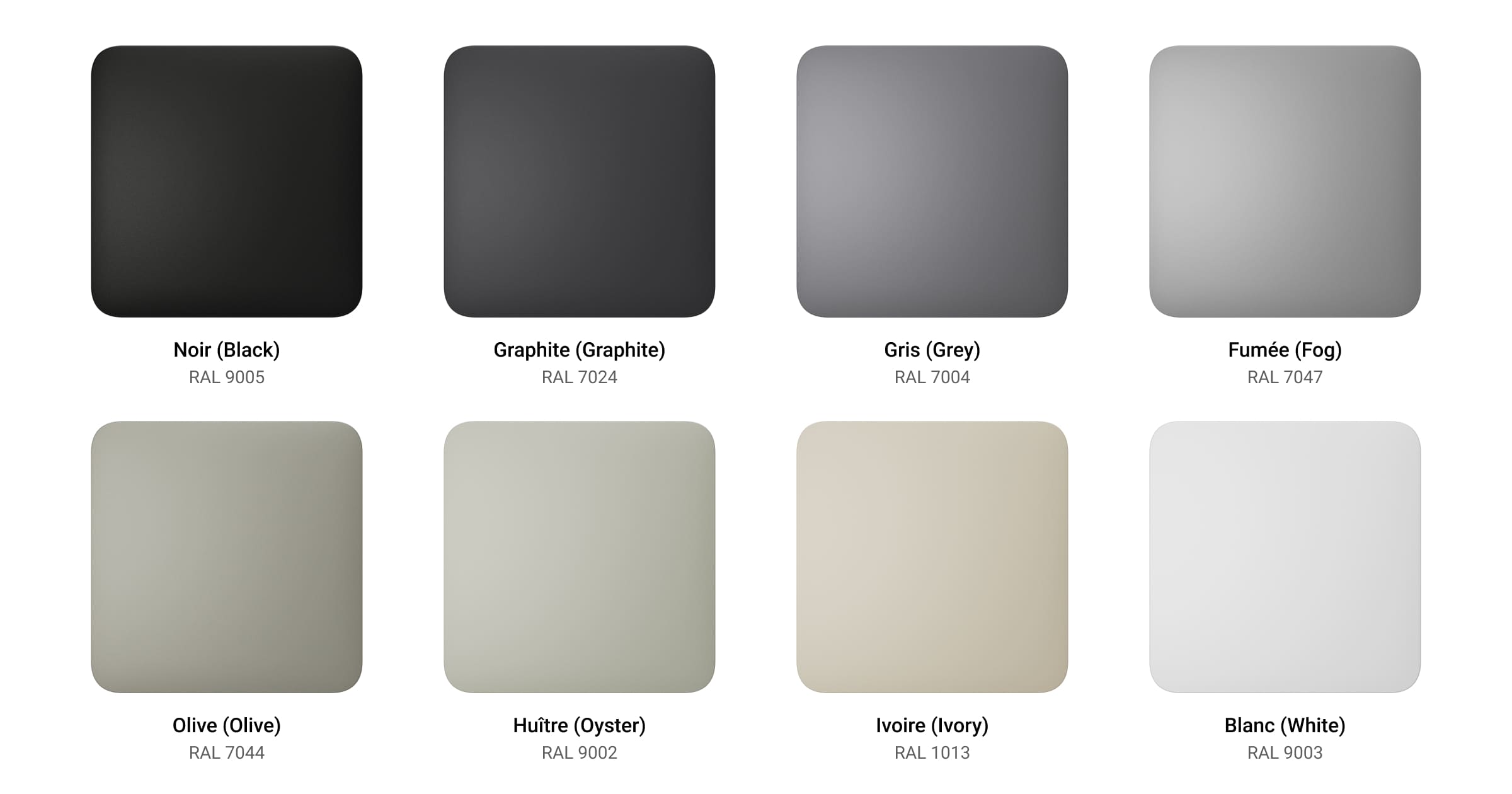

La ligne de produits comprend les couvercles en 8 couleurs : blanc (white), fumée (fog), gris (grey), graphite (graphite), ivoire (ivory), huître (oyster), olive (olive) et noir (black).
Les couleurs RAL ci-dessous sont aussi proches que possible des couleurs réelles. Cependant, elles peuvent légèrement différer dans la réalité. Veuillez les utiliser uniquement comme référence lors de la sélection d’une couleur.
Éléments fonctionnels
Supports

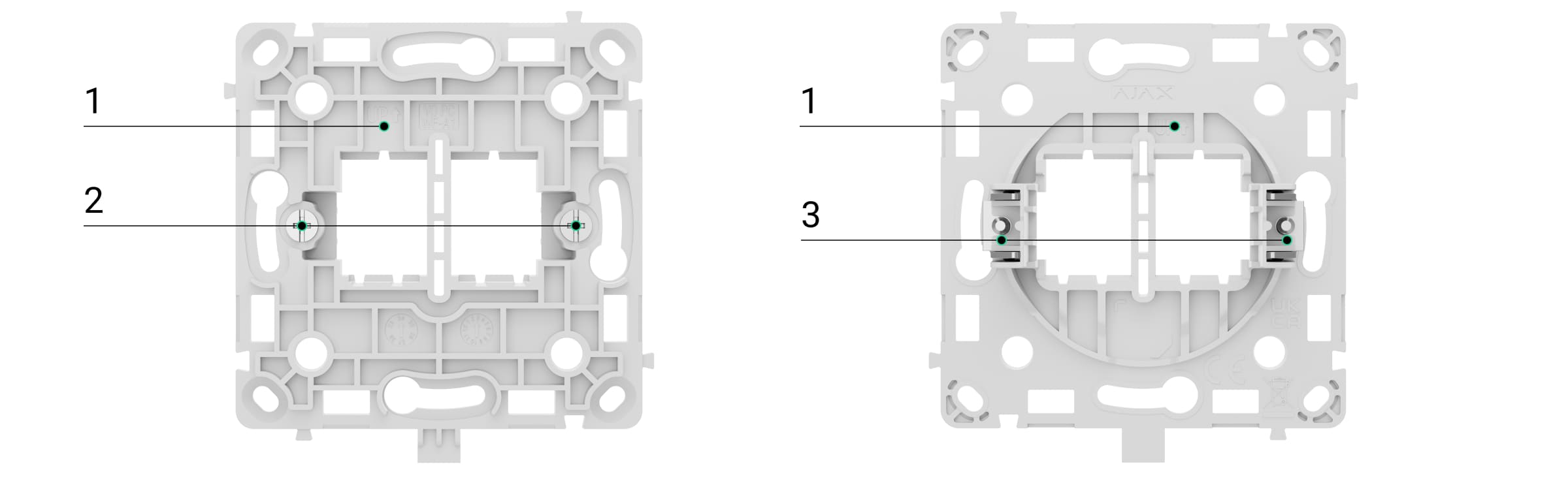

CoverHolder [55]
- Le marquage UP, qui indique le haut du boîtier du CoverPlate.
- Vis pour la fixation des crochets de montage.
- Crochets de montage pour fixer votre CoverPlate dans la boîte d’encastrement.

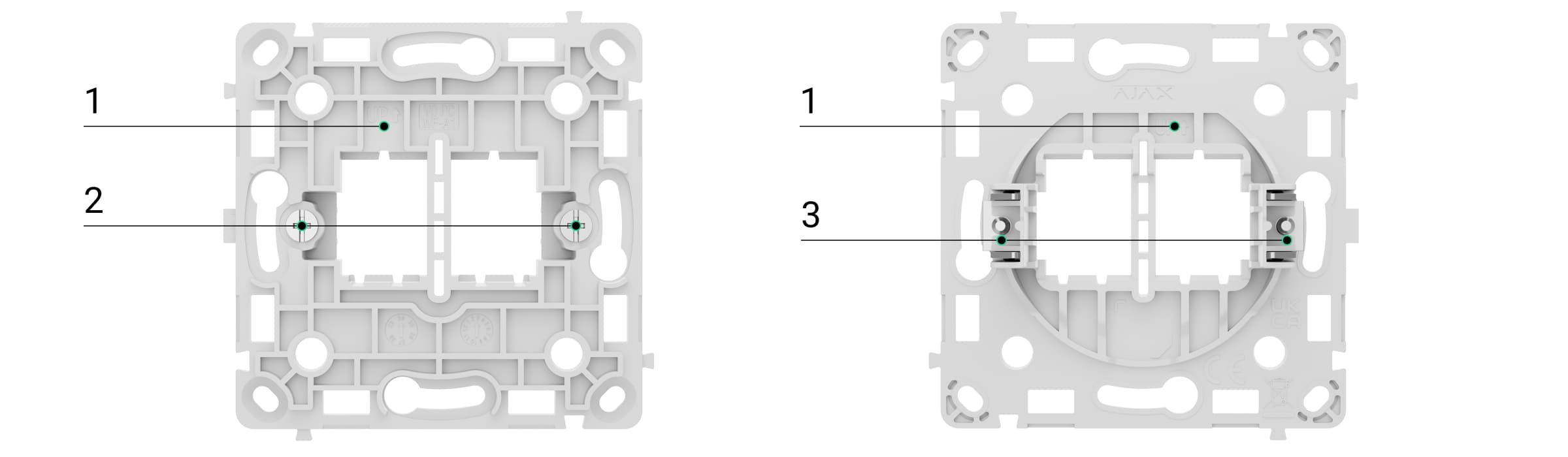

CoverHolder vertical [55]
- Le marquage UP, qui indique le haut du boîtier du CoverPlate.
- Vis pour la fixation des crochets de montage.
- Crochets de montage pour fixer votre CoverPlate dans la boîte d’encastrement.
Couvercles
Cadres
Les cadres avec 2 à 5 places en orientations horizontale et verticale sont disponibles. Ces cadres sont utilisés lors de l’installation de plusieurs dispositifs Outlets et/ou LightSwitch* dans une rangée.
* Les combinaisons qui incluent des prises encastrées intelligentes ne sont disponibles qu’en orientation horizontale.
Cadre pour deux dispositifs.
Cadre vertical pour deux dispositifs.
Cadre pour trois dispositifs.
Cadre vertical pour trois dispositifs.
Cadre pour quatre dispositifs.
Cadre vertical pour quatre dispositifs.
Cadre pour cinq dispositifs.
Cadre vertical pour cinq dispositifs.
Centrales et prolongateurs de portée compatibles
CoverPlate n’est pas compatible avec les centrales Ajax et les prolongateurs de portée. Le cache ne peut pas être ajouté à un système Ajax ou contrôlé via une application Ajax.
Principe de fonctionnement
CoverPlate est utilisé pour dissimuler temporairement ou définitivement les boîtes d’encastrement inutilisées et maintenir une apparence de mur propre.
Veuillez noter que le cache est conçu pour une utilisation en intérieur uniquement.
Installation
Lors de l’installation et de l’utilisation du CoverPlate, respectez les règles générales de sécurité électrique pour l’utilisation des appareils électriques ainsi que les prescriptions de sécurité électrique.
Seul un électricien ou installateur qualifié doit installer CoverPlate.
Pour installer CoverPlate :
- Mettez hors tension les câbles d’alimentation à proximité de l’endroit où le CoverPlate sera installé.
- Préparez les boîtes d’encastrement.
- Installez un CoverHolder [55] ou un CoverHolder vertical [55] dans la boîte d’encastrement. Serrez les vis pour fixer les crochets de montage. Fixez le support du cache avec les vis jointes.
- Si vous installez plusieurs caches, prises encastrées ou interrupteurs LightSwitch Jeweller, installez un cadre avec le nombre approprié de places.
- Installez les couvercles correspondants.
- Mettez le dispositif sous tension.
Maintenance
Nettoyez le boîtier du cache pour éliminer la poussière, les toiles d’araignée et d’autres contaminants dès leur apparition. Utilisez un chiffon doux et sec adapté au nettoyage des équipements électroniques. N’utilisez pas de substances contenant de l’alcool, de l’acétone, de l’essence ou d’autres solvants actifs pour nettoyer le cache.
Kit complet
CoverPlate est un dispositif préfabriqué. Tous ses composants peuvent être achetés séparément.
Utilisez le Configurateur d’interrupteurs et prises encastrées en ligne pour composer votre ensemble personnalisé. Combinez les dispositifs dans un cadre, choisissez une couleur et téléchargez votre configuration au format PDF.
Garantie
La garantie des produits de la société à responsabilité limitée « Ajax Systems Manufacturing » est valable 2 ans à compter de la date d’achat.
Si le dispositif ne fonctionne pas correctement, veuillez d’abord contacter le service d’assistance technique d’Ajax. Dans la plupart des cas, les problèmes techniques peuvent être résolus à distance.
Contacter l’assistance technique :
Fabriqué par « AS Manufacturing » LLC
