Transmitter — модуль подключения датчиков сторонних производителей к системе безопасности Ajax. Передает тревоги и предупреждает про срабатывание тампера стороннего датчика, оснащен собственным акселерометром для защиты от демонтажа. Работает от батарей и может обеспечить питание подключенному датчику.
Transmitter работает только с системой безопасности Ajax (использование в сторонних системах не предусмотрено), подключаясь по защищенному протоколу Jeweller к хабу.
Не совместим с ocBridge Plus и uartBridge
Дальность связи модуля — до 1600 метров при отсутствии преград (без корпуса).
Transmitter настраивается через мобильное приложение для смартфонов на iOS и Android.

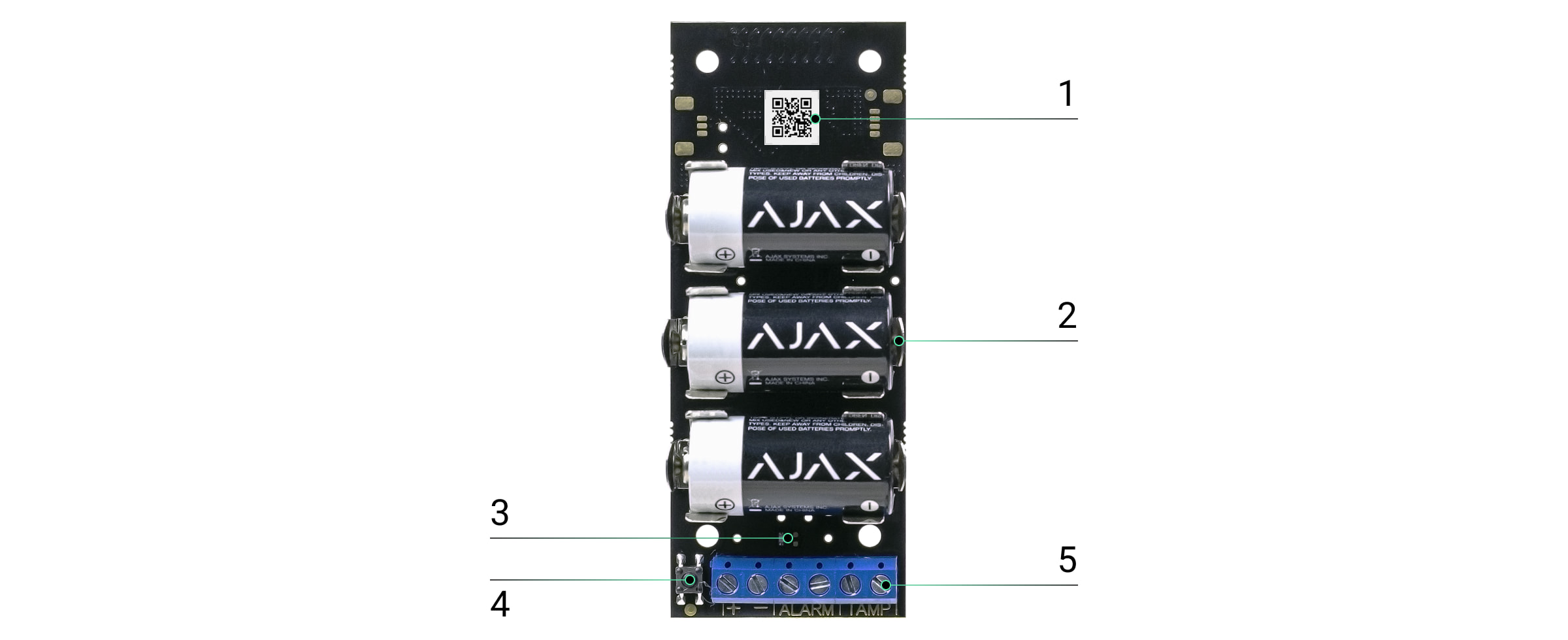

Функциональные элементы
- QR код.
- Контакты батарей.
- Световой индикатор.
- Кнопка включения / выключения.
- Клеммы питания датчика, сигналов тревоги и тампера.
Принцип работы
Transmitter разработан для подключения сторонних проводных датчиков и устройств к системе безопасности Ajax. Информацию о тревогах и срабатываниях тамперов модуль интеграции получает через подключенные к клеммам провода.
Transmitter можно использовать для подключения тревожных кнопок и кнопок неотложной помощи, датчиков движения для помещений и улицы, а также датчиков открытия, вибрации, разбития, возгорания, газа, протечки и других проводных устройств.
Также можно настроить KeyArm Zone, что позволит переключать режимы охраны системы с помощью стороннего устройства подключенного к MultiTransmitter Fibra. KeyArm позволяет ставить/снимать с охраны всю систему, индивидуальные группы или управлять Ночным режимом.
Опция KeyArm поддерживается всеми централями (кроме модели Hub) с версией прошивки OS Malevich 2.17 и выше.
Тип тревоги указывается в настройках Transmitter. От выбранного типа зависят тексты уведомлений о тревогах и событиях подключенного устройства, а также коды событий, передаваемые на пульт централизированного наблюдения охранной компании (ПЦН).
Типы событий проводных устройств
| Тип | Иконка | Значение |
| Вторжение |
 |
Тревога при срабатывании датчиков движения, открытия и т.д. |
| Пожар |
 |
Тревога при срабатывании пожарных датчиков. |
| Неотложная помощь |
 |
Тревога при нажатии кнопки неотложной помощи. |
| Тревожная кнопка |
 |
Тревога при нажатии тревожной кнопки. |
| Газ |
 |
Тревога при превышении концентрации газа. |
| Неисправность |
 |
Уведомление о неисправности подключенного устройства. Transmitter должен быть подключен к Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G) или Hub Hybrid (4G) с версией прошивки OS Malevich 2.13.0 и выше. |
| Затопление |
 |
Тревога при срабатывании датчиков протечки воды. |
| Разбитие стекла |
 |
Тревога из-за срабатывания сенсора разбития стекла. Этот тип события работает только в Импульсном режиме работы. |
| Превышена пороговая температура |
 |
Тревога из-за того, что температура превышает верхнее пороговое значение. |
| Низкая температура |
 |
Тревога из-за того, что температура становится меньше нижнего порогового значения. |
| Маскирование |
 |
Тревога из-за обнаружения маскирования устройства. |
| Код принуждения (открытие) |
 |
Тревога из-за снятия системы с охраны с помощью кода принуждения. Этот тип события работает только в Импульсном режиме работы. |
| Вибрация |
 |
Тревога из-за срабатывания сенсора вибрации (сейсмического сенсора). Этот тип события работает только в Импульсном режиме работы. |
| Информационный |
 |
Тип события, который настраивается пользователем. Не отправляется на пульт мониторинга охранной компании. Transmitter должен быть подключен к Hub Plus, Hub 2 (2G), Hub 2 (4G), Hub 2 Plus, Hub Hybrid (2G) или Hub Hybrid (4G) с версией прошивки OS Malevich 2.13.0 и выше. |
Transmitter имеет 2 пары проводных зон: тревожную и тамперную.
Отдельная пара клемм позволяет питать внешний датчик за счет батарей модуля напряжением 3,3 В.
Подключение устройства к хабу
Прежде чем начать подключение устройства
- Следуя рекомендациям инструкции хаба, установите на смартфон приложение Ajax. Создайте учетную запись, добавьте в приложение хаб и создайте хотя бы одну комнату.
- Зайдите в приложение Ajax.
- Включите хаб и проверьте подключение к интернету (по кабелю Ethernet и/или GSM сети).
- Убедитесь, что хаб не в режиме охраны и не обновляется, посмотрев его состояние в мобильном приложении.
Добавить устройство к хабу может только пользователь с правами администратора
Как подключить Transmitter к хабу
- Нажмите Добавить устройство в приложении Ajax.
- Назовите устройство, отсканируйте или же введите вручную QR–код (размещен на корпусе и упаковке), выберите комнату размещения.
- Нажмите Добавить — начнется обратный отсчет.
- Включите устройство, зажав кнопку включения/выключения на 3 секунды.
Чтобы произошло обнаружение и сопряжение, устройство должно находиться в зоне действия беспроводной сети хаба (на одном охраняемом объекте).
Запрос на подключение к хабу передается только в момент включения устройства.
Если подключение к хабу не удалось, Transmitter выключится автоматически через 6 секунд. После этого можно повторить попытку подключения.
Подключенный к хабу Transmitter появится в списке устройств хаба в приложении. Обновление статусов устройств в списке зависит от установленного в настройках хаба времени опроса, значение по умолчанию — 36 секунд.
Состояния
Состояния включают в себя информацию об устройстве и его рабочие параметры. Состояния Transmitter и подключенного к нему устройства можно узнать в приложении Ajax:
- Перейдите во вкладку Устройства
. - Выберите Transmitter в списке.
.| Параметр | Значение |
| Температура |
Температура устройства. Измеряется на процессоре и меняется постепенно. Допустимая погрешность между значением в приложении и температурой в помещении — 2°C. Значение обновляется, как только датчик фиксирует изменение температуры хотя бы на 2°C. Вы можете настроить сценарий по температуре для управления устройствами автоматизации |
| Уровень сигнала Jeweller |
Уровень сигнала связи Jeweller между хабом/ретранслятором и Transmitter. Рекомендуемые значения — 2–3 деления. |
| Соединение | Состояние соединения между хабом/ретранслятором и устройством:
|
| Название ретранслятора ReX | Показывает, подключен ли Transmitter через ретранслятор радиосигнала. |
| Заряд батареи |
Уровень заряда батареи устройства. Отображается в процентах. |
| Корпус | Состояние тамперной зоны устройства. |
|
Состояние датчика (отображается только при работе датчика в бистабильном режиме) |
Отображает состояние тревожной зоны подключенного датчика. Есть два состояния:
|
| Сигнал тревоги при отрыве | Когда опция включена, встроенный акселерометр детектирует перемещение устройства. |
| Всегда активен |
Когда опция включена, модуль интеграции постоянно находится в режиме охраны и уведомляет о тревогах подключенного датчика. |
| Оповещение об открытии |
Когда опция активна, подключенные к системе сирены оповещают о сработке интегрированных с помощью Transmitter датчиков открытия — при этом система не в режиме охраны. |
| Принудительное отключение | Показывает статус функции принудительного отключения устройства:
|
| Реакция на тревоги |
|
| Режим работы | Показывает, как датчик будет реагировать на тревогу:
|
| Задержка на вход, с |
Время задержки на вход. Задержка на вход (задержка включения тревоги) – это время, которое у вас есть на отключение режима охраны системы безопасности после входа в помещение. |
| Задержка на выход, с |
Время задержки при выходе. Задержка на выход (задержка включения тревоги) – это время, которое у вас есть для выхода из помещения после включения режима охраны. |
| Задержка на вход в Ночном режиме, с |
Время задержки на вход в Ночном режиме. Задержка на вход (задержка включения тревоги) – это время, которое у вас есть на отключение режима охраны системы безопасности после входа в помещение. |
| Задержка на выход в Ночном режиме, с |
Время задержки при выходе в Ночном режиме. Задержка на выход (задержка включения тревоги) – это время, которое у вас есть для выхода из помещения после включения режима охраны. |
| Прошивка | Версия прошивки устройства. |
| Идентификатор | Идентификатор устройства. |
| Устройство № | Номер шлейфа (зоны) устройства. |
Настройка
Чтобы изменить настройки Transmitter в приложении Ajax:
- Перейдите во вкладку Устройства .
- Выберите Transmitter в списке.
- Перейдите в Настройки, нажав на иконку шестерёнки .
- Установите необходимые параметры.
- Нажмите Назад, чтобы новые настройки сохранились.
.| Настройка | Значение |
| Имя |
Имя устройства. Отображается в списке устройств хаба, тексте SMS и уведомлений в ленте событий. Имя может содержать до 12 символов кириллицей или до 24 латиницей. |
| Комната | Выбор виртуальной комнаты, к которой приписан Transmitter. Название комнаты отображается в тексте SMS и уведомлений в ленте событий. |
| Питание подключенных датчиков | Включение питания (3,3 В) для стороннего проводного датчика:
Если включен режим «Всегда активен», питание на сторонний датчик подается только в режимах «Всегда включено» или «Отключено, если не под охраной», независимо от статуса системы безопасности. |
| Состояние контакта внешнего датчика | Выбор нормального состояния внешнего датчика:
|
| Тип внешнего датчика | Выбор типа внешнего датчика:
|
| Режим работы сенсора | Выбор режима работы сенсора для подключенного устройства:
|
| Тип события |
Выбор типа события для подключенного устройства. Больше информации — в разделе Типы событий проводных устройств. От выбранного типа событий зависят тексты уведомлений в ленте событий и SMS, а также передаваемый на пульт охранной компании код. Настройка доступна, если опция Оповещение о тревогах выбрана для настройки Режим работы сенсора. |
| Настройка переключателя | Настройка доступна, если опция Переключение режимов охраны выбрана для настройки Режим работы сенсора:
Активируйте опцию Оповещать о попытках сменить режим охраны заблокированным переключателем, чтобы получать уведомления о каждой попытке сменить режим охраны заблокированным переключателем. |
| Состояние тампера | Выбор нормального состояния тампера стороннего датчика:
|
| Сигнал тревоги при смещении | Включение встроенного акселерометра для получения тревоги в случае перемещения устройства. |
| Всегда активен |
Когда опция включена, модуль интеграции постоянно находится в режиме охраны и уведомляет о тревогах подключенного датчика. Настройка доступна, если опция Оповещение о тревогах выбрана для настройки Режим работы сенсора. |
| Активировать сирену если зафиксирована тревога | Когда опция активна, подключенные к системе сирены включаются при детектировании тревоги. |
| Активировать сирену если сработал акселерометр | Когда опция активна, подключенные к системе сирены включаются при детектировании перемещения устройства. |
| Оповещения об открытии |
Открывает настройки оповещений об открытии. Как настроить оповещения об открытии |
| Реакция на тревоги | |
| Режим работы | Выберите, как устройство будет реагировать на тревогу:
|
| Задержка на вход, с |
Выбор времени задержки при входе. Задержка на вход (задержка включения тревоги) – это время, которое у вас есть на отключение режима охраны системы безопасности после входа в помещение. |
| Задержка на выход, с |
Выбор времени задержки при выходе. Задержка на выход (задержка включения тревоги) – это время, которое у вас есть для выхода из помещения после включения режима охраны. |
| Охранять в Ночном режиме | Когда опция активна, подключенный к модулю интеграции датчик перейдет в режим охраны при использовании Ночного режима. |
| Задержка на вход в Ночном режиме, с |
Время задержки на вход в Ночном режиме. Задержка на вход (задержка включения тревоги) – это время, которое у вас есть на отключение режима охраны системы безопасности после входа в помещение. |
| Задержка на выход в Ночном режиме, с |
Время задержки при выходе в Ночном режиме. Задержка на выход (задержка включения тревоги) – это время, которое у вас есть для выхода из помещения после включения режима охраны. |
| Тест уровня сигнала Jeweller |
Переводит Transmitter в режим теста уровня сигнала Jeweller. |
| Тест угасания сигнала |
Переводит Transmitter в режим теста угасания сигнала (доступен для устройства с версией прошивки 3.50 и выше). |
| Руководство пользователя | Открывает руководство пользователя Transmitter внутри приложения Ajax. |
| Принудительное отключение |
Позволяет пользователю отключить устройство, не удаляя его из системы. Доступны три опции:
Система также может автоматически отключать устройства при превышении установленного количества тревог или по истечении таймера восстановления. |
| Отключение до снятия с охраны |
Позволяет пользователю отключить устройство до снятия с охраны. Доступно три опции:
|
| Удалить устройство | Отключает устройство от хаба и удаляет его настройки. |
Как настроить оповещения об открытии
Оповещения об открытии – это звуковой сигнал о сработке датчиков открытия, когда система снята с охраны. Функция используется, например, в магазинах, чтобы оповестить сотрудников, что кто-то вошёл в помещение.
Настройка оповещений проходит в два этапа: настройка датчиков открытия и настройка сирен.
Настройка Transmitter
Прежде чем настраивать оповещения об открытии, убедитесь, что к Transmitter подключен проводной датчик открытия, а в настройках Transmitter в приложении Ajax были настроены следующие опции:
- Питание внешнего датчика
- Состояние внешнего контакта
- Тип внешнего датчика
- Тип события
- Состояние тампера
- Перейдите во вкладку Устройства .
- Выберите Transmitter.
- Перейдите в его настройки, нажав на иконку шестерёнки в правом верхнем углу.
- Перейдите в меню Оповещения об открытии.
- Выберите оповещение сиреной о событии Если открыт внешний контакт.
- Выберите звук оповещения: от 1 до 4 коротких сигналов. После выбора приложение Ajax проиграет выбранный звук.
- Нажмите Назад, чтобы сохранить настройки.
- Настройте необходимую сирену.
Индикация
| Событие | Индикация |
| Модуль включен и зарегистрирован | При кратком нажатии на кнопку включения загорается светодиод. |
| Регистрация не удалась | Светодиод мигает 4 секунды с периодичностью в 1 секунду, потом быстро 3 раза (и автоматически выключается). |
| Модуль удален из списка устройств хаба | Светодиод мигает 1 минуту с периодичностью в 1 секунду, потом быстро 3 раза (и автоматически выключается). |
| Модулем получен сигнал тревоги/тампера | Светодиод загорается на 1 секунду. |
| Батареи разряжены | Плавно загорается и гаснет при срабатывании датчика или тампера. |
Тестирование работоспособности
Система безопасности Ajax позволяет проводить тесты проверки работоспособности подключенных устройств.
Тесты начинаются не мгновенно, но не более чем через 36 секунд при заданном по умолчанию периоде опроса устройств в настройках хаба (меню Jeweller).
Установка устройства
Размещение устройства определяет его отдаленность от хаба и наличие между устройствами преград, препятствующих прохождению радиосигнала: стен, межэтажных перекрытий, расположенных в помещении габаритных объектов.
Проведите тест уровня сигнала
При уровне сигнала в одно деление мы не гарантируем стабильную работу устройства. Примите возможные меры для улучшения качества сигнала. Как минимум, переместите устройство с модулем интеграции — изменение даже на 20 сантиметров может существенно улучшить качество сигнала.
Если после перемещения у устройства все равно низкий или нестабильный уровень сигнала — используйте ретранслятор радиосигнала системы безопасности.
Transmitter нужно установить внутрь корпуса проводного датчика. Для модуля требуется пространство размером не менее: 110 × 41 × 24 мм. Если Transmitter невозможно установить внутри корпуса датчика, используйте любой доступный радиопрозрачный корпус.
- Подключите Transmitter к датчику через контакты НЗ/НО (NC/NO) — для этого выберите соответствующую настройку в приложении — и COM.
Максимальная длина кабеля для подключения датчика — 130 м (витая пара 24AWG). При использовании другого типа кабеля значение может меняться.
Назначение клемм Transmitter
- «+ —» — клеммы питания подключаемого проводного устройства, напряжение на выходе — 3,3 В⎓.
- ALARM — тревожные клеммы устройства.
- TAMP — клеммы тампера устройства.
Не подключайте к клеммам питания сторонний блок питания. Это может привести к поломке устройства
- Зафиксируйте Transmitter в корпусе. В монтажный комплект входят пластиковые стойки, рекомендуем устанавливать Transmitter на них.
Не устанавливайте Transmitter:
- Вблизи металлических предметов и зеркал (они могут экранировать радиосигнал и вызывать его угасание).
- Менее, чем в 1 метре от хаба.
Обслуживание
Устройство не требует технического обслуживания при монтаже в корпус проводного датчика.
На сколько хватает батареек в устройствах Ajax и что на это влияет
Технические характеристики
| Подключение датчика | Клеммы ALARM и TAMPER (NO/NC) |
| Режим обработки сигналов тревоги | Импульсный или бистабильный |
| Питание | 3 батареи CR123A, 3 В⎓ |
| Возможность питания подключенного датчика | Есть, 3,3 В⎓ |
| Защита от демонтажа | Акселерометр |
| Протокол радиосвязи с хабами и ретрансляторами |
Jeweller |
| Диапазон радиочастот | 866,0 – 866,5 МГц 868,0 – 868,6 МГц 868,7 – 869,2 МГц 905,0 – 926,5 МГц 915,85 – 926,5 МГц 921,0 – 922,0 МГц Зависит от региона продажи. |
| Совместимость | Работает только с хабами Ajax и ретрансляторами радиосигнала |
| Максимальная мощность радиосигнала | До 20 мВт |
| Модуляция | GFSK |
| Дальность радиосигнала | До 1600 м при отсутствии преград (без корпуса) |
| Период опроса устройств хабом | 12 – 300 с |
| Диапазон рабочих температур | От –25°С до +50°С |
| Допустимая влажность | До 75% |
| Размеры | 100 × 39 × 22 мм |
| Вес | 74 г |
| Срок службы | 10 лет |
Комплектация
- Transmitter.
- Три элемента питания CR123A.
- Монтажный комплект.
- Краткая инструкция.
Гарантия
Гарантия на продукцию общества с ограниченной ответственностью «Аджакс Системс Манюфекчуринг» действует 2 года после покупки и не распространяется на комплектный аккумулятор.
Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки — в половине случаев технические вопросы могут быть решены удаленно!
Техническая поддержка: [email protected]
