Как подключить датчик движения роллетов к датчикам открытия Ajax

Обновлено

С помощью выносной клеммы к DoorProtect S Plus Jeweller, DoorProtect Plus Jeweller, DoorProtect Plus Fibra или DoorProtect G3 Fibra можно подключить проводной датчик движения роллетов с типом контакта НЗ (нормально закрытый). Приложение Ajax позволяет настроить условия, при которых этот датчик будет поднимать тревогу.

Функция доступна для DoorProtect Plus Jeweller с версией прошивки 5.53.1.0 и выше. Для остальных совместимых датчиков открытия эта функция доступна независимо от версии прошивки.

Также проводной датчик движения роллетов можно подключить к системе Ajax с помощью  Transmitter Fibra.

Подключение датчика

Установите датчик движения роллетов согласно инструкции производителя. Убедившись в корректности работы датчика, перейдите к подключению к DoorProtect S Plus Jeweller/DoorProtect Plus Jeweller/DoorProtect Plus Fibra/DoorProtect G3 Fibra.

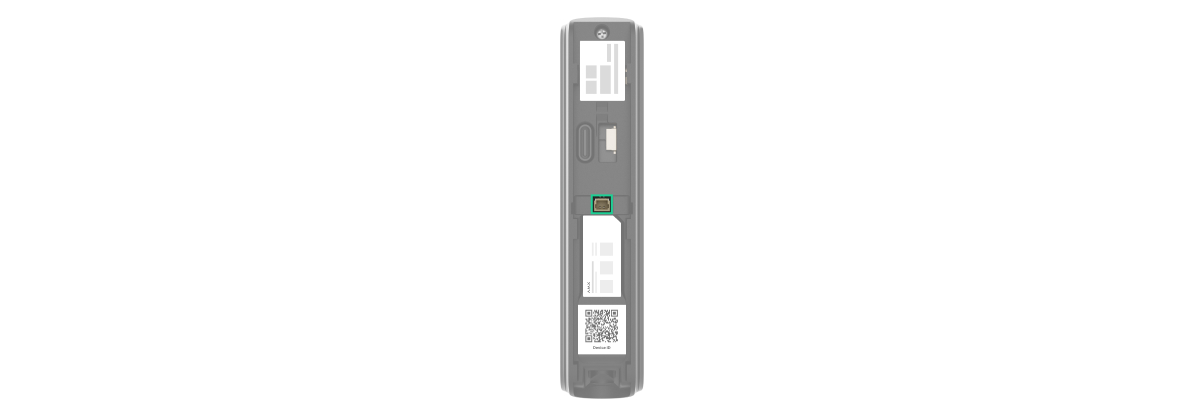

Датчик движения роллетов подключается к DoorProtect S Plus Jeweller и DoorProtect Plus Jeweller через разъем для подключения внешнего датчика на задней панели устройства.

Для DoorProtect Plus Fibra и DoorProtect G3 Fibra датчик движения роллетов подключается к клеммам NC и GND на терминале в корпусе устройства.

Обратите внимание, что длина провода от датчика движения роллетов до датчика открытия не должна превышать 3 метра. Если будет использован более длинный провод, корректная работа датчика не гарантирована.

При детектировании обрыва провода более чем на 1 секунду датчик открытия поднимает тревогу.

На задней панели DoorProtect S Plus Jeweller и DoorProtect Plus Jeweller предусмотрены прорези для беспрепятственного вывода провода, которые скрыты заглушками. Выломав заглушку с нужной стороны, вы сможете вывести провод к датчику движения роллетов и плотно закрепить датчик открытия на панели SmartBracket.

Для DoorProtect Plus Fibra и DoorProtect G3 Fibra провод к датчику движения роллетов можно вывести через перфорированные части на задней панели для вывода проводов сквозь стену или снизу/сверху датчика.

Настройка датчика

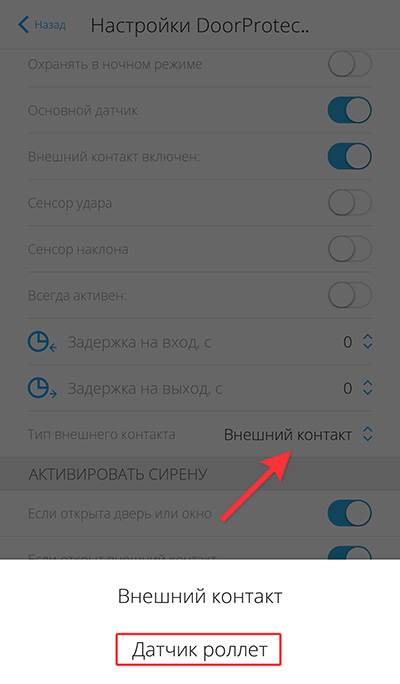

Подключив датчик движения роллетов, выберите тип внешнего контакта Датчик роллеты в меню настроек DoorProtect S Plus Jeweller/DoorProtect Plus Jeweller/DoorProtect Plus Fibra/DoorProtect G3 Fibra. Эта настройка по умолчанию отключена.

После выбора датчика роллетов в настройках типа внешнего контакта снизу появится два дополнительных меню: выбора времени до тревоги и выбора количества импульсов до тревоги. Также будут добавлены опции активации сирены при срабатывании датчика движения роллетови в случае обрыва кабеля.

Параметр Импульсов до тревоги определяет, насколько можно открыть роллеты до того, как совместимый датчик открытия поднимет тревогу. Первый импульс датчик открытия роллетов посылает в случае их смещения с места, последующие импульсы — по мере открытия.

Количество устанавливают в настройках с шагом в один импульс.

Параметр Время до тревоги определяет, какой временной интервал отведен на подсчет заданного количества импульсов. Время отсчитывается с момента получения первого импульса от датчика движения роллетов. По истечении заданного промежутка времени счетчик импульсов обнуляется.

Время до тревоги устанавливается в настройках с шагом в 5 секунд.
