Руководство пользователя Superior MotionProtect G3 Fibra

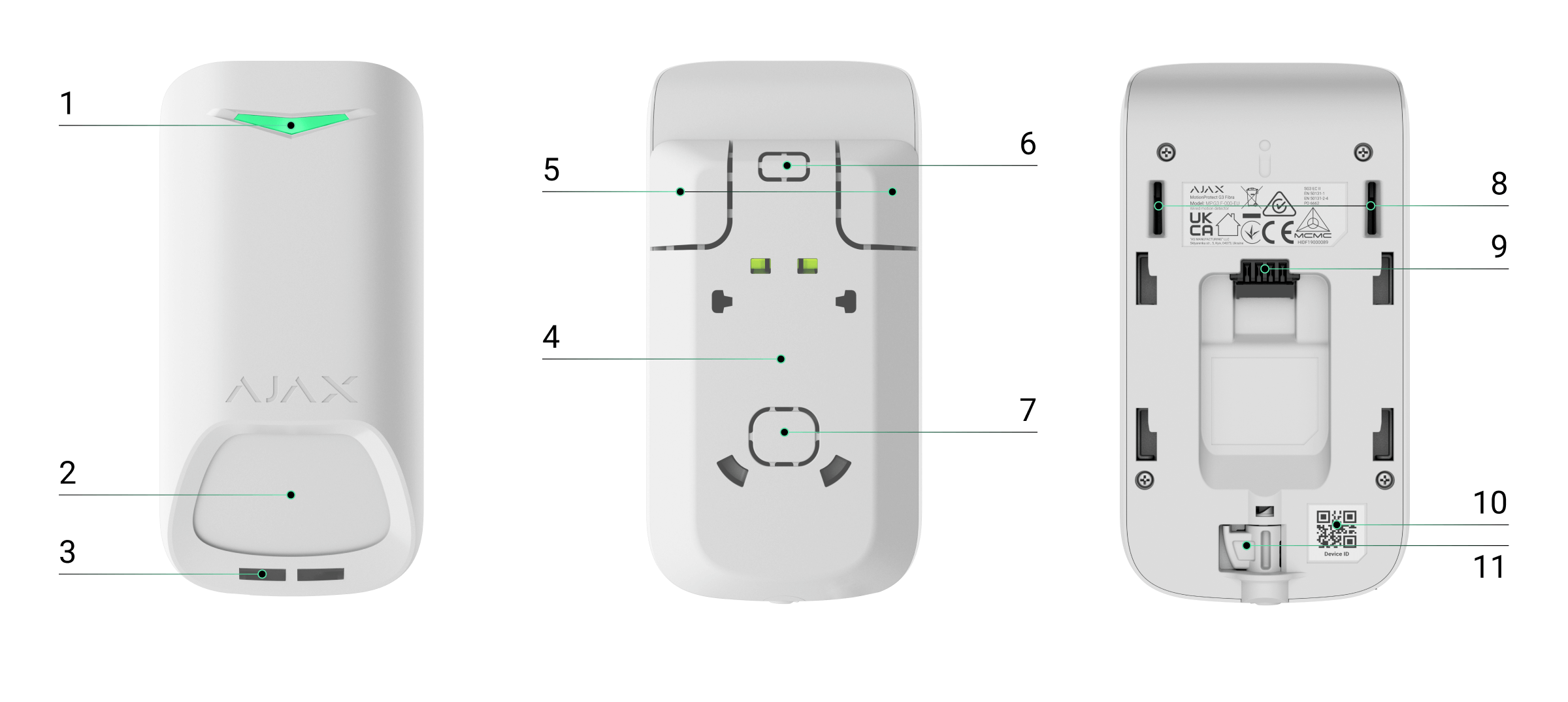

Функциональные элементы

1. Светодиодный индикатор.
2. Чувствительная поверхность ИК-сенсора движения датчика.
3. Сенсоры маскирования.
4. Монтажная панель SmartBracket. Чтобы снять, сместите ее вниз.
5. Перфорированные части крепежной панели. Нужны для сработки тампера при попытке оторвать устройство от поверхности. Не выламывайте их.
6. Перфорированная часть для вывода проводов сверху устройства.
7. Перфорированная часть для вывода проводов сквозь стену.
8. Кнопки тампера.
9. Разъем для подключения клеммной колодки.

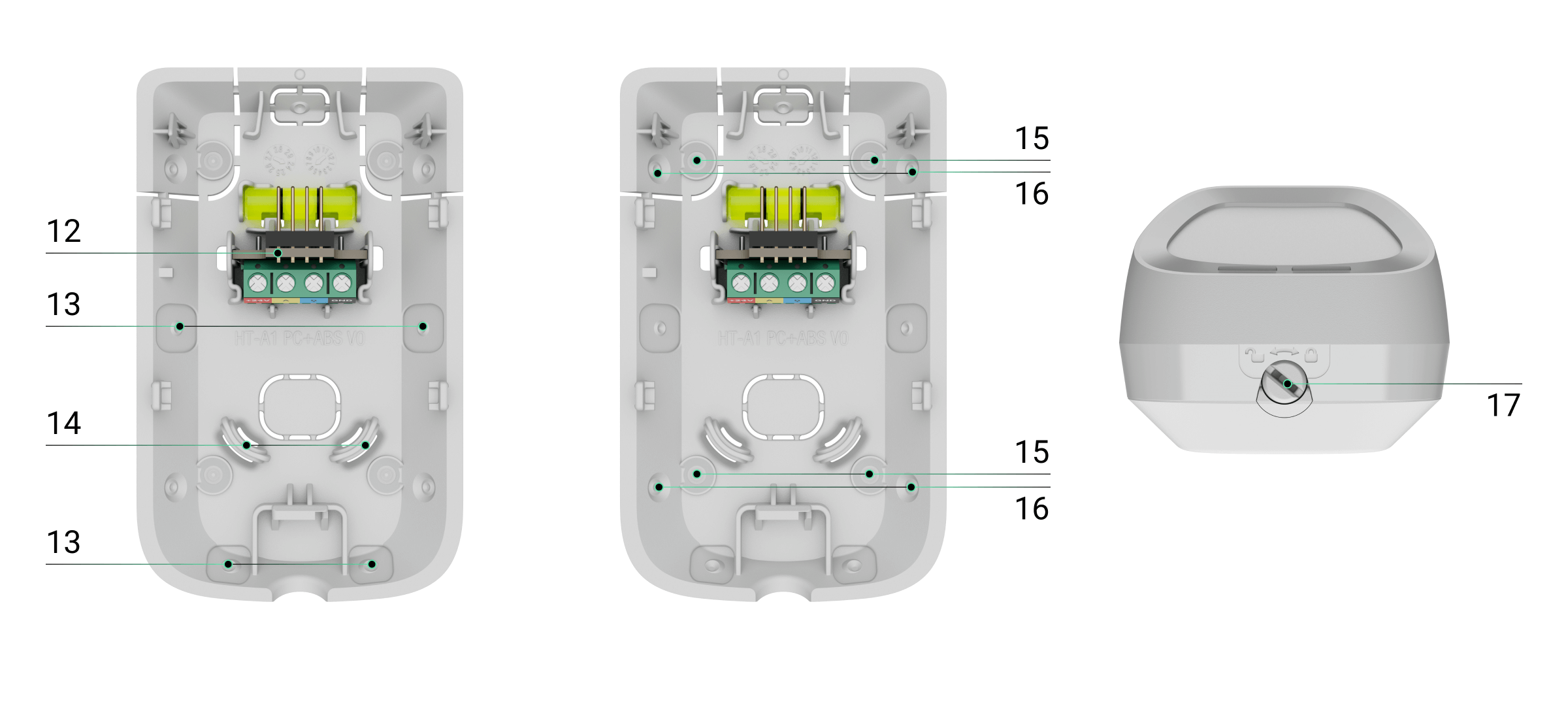

10. QR-код с идентификатором устройства для добавления устройства на хаб.
11. Защелка с кнопкой тампера на замке для SmartBracket.
12. Клеммная колодка для подключения устройства.
13. Углубления для сверления отверстий, чтобы проложить кабели по бокам или снизу устройства.
14. Отверстия для фиксации провода с помощью стяжек.
15. Места для сверления отверстий для крепления устройства на поверхности.
16. Места для сверления отверстий для крепления устройства в углу.
17. Замок для SmartBracket. Используется для фиксации устройства на крепежной панели SmartBracket.

Принцип работы

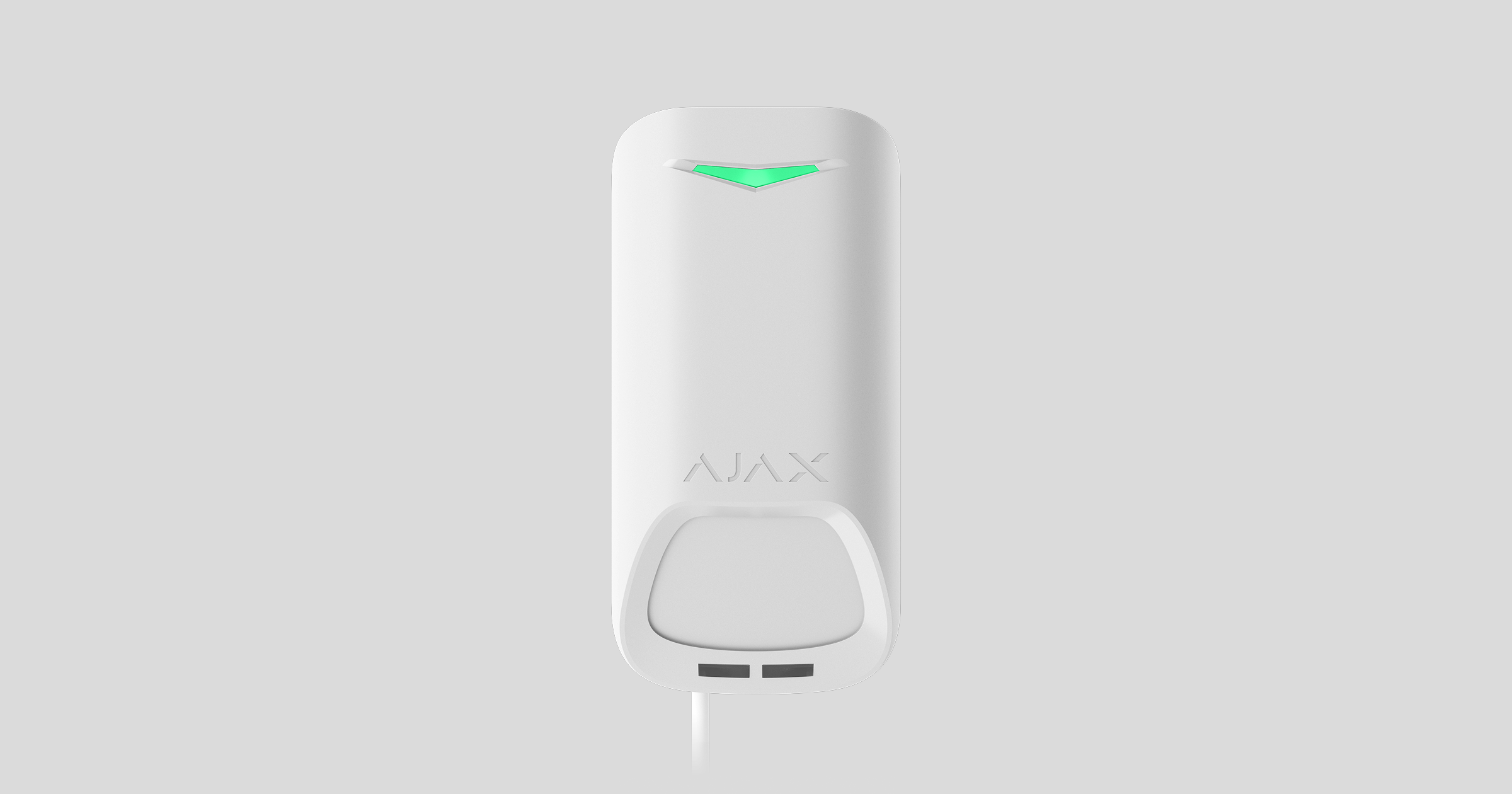

Superior MotionProtect G3 Fibra — это проводной ИК-датчик движения с системой антимаскирования. Он фиксирует вторжение, обнаруживая движущиеся объекты, температура которых близка к температуре тела человека.

При тревоге устройство мгновенно передает сигнал тревоги на хаб. После этого хаб активирует добавленные в систему сирены, запускает сценарии, оповещает пользователей и охранную компанию. Все тревоги и события Superior MotionProtect G3 Fibra можно просмотреть в ленте событий приложений Ajax.

Пользователи и охранная компания знают, где именно устройство обнаружило движение. Оповещения содержат имя пространства (название объекта под охраной), название устройства и виртуальную комнату, к которой приписан датчик.

Датчик переходит в режим охраны не мгновенно. Время перехода зависит от двух параметров: задержки на выход (указывается в настройках датчика) и периода опроса хаб–датчик (настройки Jeweller/Fibra, по умолчанию – 36 с). В первом случае задержку устанавливает администратор или PRO-пользователь с доступом к настройкам системы. Во втором случае задержка связана с тем, что хаб сообщает датчику о переходе в режим охраны не мгновенно, а в течение одного периода опроса.

Защита от ложных тревог

Superior MotionProtect G3 Fibra использует алгоритм SmartDetect для защиты от ложных тревог. Благодаря этому алгоритму датчик анализирует считанную сенсором тепловую диаграмму: интенсивность ИК-излучения, размер теплового пятна, время пребывания в зоне обнаружения и другие параметры.

Температурная компенсация

Благодаря температурной компенсации датчик реагирует на движение, даже если температура в помещении приближена к температуре тела человека. Больше о температурной компенсации – в статье.

Система антимаскирования

Маскирование – попытка заблокировать обзор датчика. Superior MotionProtect G3 Fibra обнаруживает следующие типы маскирования:

• Препятствие перед чувствительной поверхностью сенсора движения датчика.
• Закрашивание чувствительной поверхности сенсора движения датчика.
• Заклеивание чувствительной поверхности сенсора движения датчика.

Система уведомляет пользователей и пульт охранной компании о маскировании. Максимальное время обнаружения маскирования – 120 с (зависит от типа препятствия и расстояния до него).

Если опция Антимаскирование включена, она всегда активна и работает независимо от режима охраны датчика или системы.

Протокол передачи данных Fibra

Для передачи тревог, событий и обновления прошивки датчик использует технологию Fibra. Это проводной протокол для быстрой надежной двусторонней связи между хабом и подключенными устройствами.

Обновление прошивки

Если доступна новая версия прошивки для Superior MotionProtect G3 Fibra, в приложениях Ajax во вкладке Устройства появляется иконка . Установить обновление прошивки может админ или PRO с доступом к настройкам системы в состояниях или настройках устройства. Инструкции на экране помогут успешно обновить прошивку.

Передача событий на пульт

Тревоги системы Ajax поступают в приложение для мониторинга PRO Desktop, а также на пульт централизованного наблюдения (ПЦН) в форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 и других протоколов.

Superior MotionProtect G3 Fibra передает такие события:

1. Тревога по движению.
2. Тревога по маскированию.
3. Неисправность/восстановление ИК-сенсора.
4. Неисправность/восстановление сенсора маскирования.
5. Тревога/восстановление тампера.
6. Низкое напряжение питания и возвращение напряжения к нормальным показателям.
7. Потеря и восстановление связи между датчиком и хабом.
8. Принудительное выключение и включение устройства.
9. Отключение до снятия с охраны и включения датчика.

В случае тревоги оператор охранной компании знает, что произошло и куда направить группу быстрого реагирования. Устройства Ajax адресные, поэтому PRO Desktop и ПЦН получают информацию, содержащую не только название события, но и тип устройства, назначенное ему имя и местоположение (комнату, группу охраны). Список параметров, которые получает ПЦН, может отличаться в зависимости от типа ПЦН и выбранного протокола связи с пультом.

Идентификатор устройства, номер шлейфа (зоны), а также номер линии можно узнать в Состояниях устройства.

Выбор места установки

При выборе места для Superior MotionProtect G3 Fibra учитывайте параметры, влияющие на работу устройства:

• Уровень сигнала Fibra.
• Длина кабеля для подключения датчика к хабу.
• Зона обнаружения.

Придерживайтесь этих рекомендаций на этапе разработки проекта системы для объекта. Только квалифицированные специалисты должны проектировать и устанавливать систему Ajax. Список авторизованных партнёров Ajax доступен по ссылке.

Уровень сигнала Fibra

Уровень сигнала Fibra определяется соотношением количества недоставленных или поврежденных пакетов данных к количеству ожидаемых (за определенный промежуток времени). Об уровне сигнала сообщает иконка во вкладке Устройства в приложениях Ajax:

• Три деления — отличный уровень сигнала.
• Два деления — достаточный уровень сигнала.
• Одно деление — низкий уровень сигнала, стабильная работа не гарантирована.
• Перечеркнутая иконка – сигнала нет, стабильная работа не гарантирована.

Тест питания линий

Тест имитирует максимальное энергопотребление подключенных к хабу устройств. Система прошла тест – это означает, что все ее устройства будут иметь достаточно питания при любых обстоятельствах. После тестирования в приложении появляется уведомление со статусом каждой линии:

• Тест пройден.
• Тест пройден с неисправностями.
• Тест не пройден.

Зона обнаружения

От места размещения датчика зависят площадь контролируемой территории и эффективность системы безопасности. При выборе места установки учитывайте направленность сенсоров датчика, его углы обзора, а также наличие препятствий для зоны обзора датчика.

Датчик обнаруживает движение на расстоянии до 49 футов. Направление сенсоров датчика должно быть перпендикулярно вероятному пути проникновения в помещение. Мебель, домашние растения, вазы, декоративные и стеклянные конструкции не должны перекрывать зону обзора датчика.

Горизонтальные параметры зоны обнаружения движения

Вертикальные параметры зоны обнаружения движения

Чтобы выбрать место установки датчика, проведите тест зоны обнаружения. Он помогает проверить работу устройства и определить сектор, в котором датчик обнаруживает движение.

Где нельзя устанавливать датчик

1. На улице. Это может привести к ложным тревогам и некорректной работе датчика.
2. В местах, где физические препятствия и конструкции могут перекрывать обзор датчика. Например, за цветком или колонной.
3. В местах, где стеклянные конструкции могут перекрывать обзор датчика. Датчик не обнаруживает движение через перегородку из стекла.
4. В помещении, где показатели температуры или влажности не соответствуют рабочим параметрам. Это может привести к поломке устройства.
5. В месте с низким или нестабильным уровнем сигнала Fibra.

Проектирование

Для корректной установки и настройки устройств важно правильно разработать проект системы. Проект должен учитывать количество устройств на объекте, их типы, точное место и высоту установки, длину проводных линий Fibra, тип кабеля и другие параметры.

Системы Ajax поддерживают топологии Луч и Кольцо.

Узнать больше

Длина и тип кабеля

Рекомендуемые типы кабеля для подключения Superior MotionProtect G3 Fibra к хабу:

• U/UTP cat.5, 4 × 2 × 0,51 мм (24 AWG), материал проводника – медь.
• Сигнальный кабель 4 × 0,22 мм², материал проводника — медь.

При использовании кабеля другого типа дальность проводного соединения может отличаться. Другие типы кабелей не тестировались.

Верификация калькулятором

Чтобы убедиться, что проект рассчитали правильно и система будет работать на практике, используйте калькулятор питания Fibra. Он помогает проверить качество связи и длину кабеля для проводных устройств Fibra при выбранной конфигурации на этапе проектирования системы.

Подготовка к установке

Организация кабелей

Перед тем как прокладывать кабель, ознакомьтесь с правилами электрической и пожарной безопасности в вашем регионе. Обязательно придерживайтесь этих стандартов и нормативов. Советы по организации кабелей – в статье.

Прокладывание кабеля

До начала работ рекомендуем внимательно ознакомиться с разделом Выбор места установки. Не отклоняйтесь от проекта системы. Нарушение основных правил установки Superior MotionProtect G3 Fibra и рекомендаций данного руководства может привести к некорректной работе устройства, а также потере связи с ним. Советы по прокладке кабелей – в статье.

Подготовка кабеля к подключению

Снимайте изоляционный слой и зачищайте кабель только специальным съемником изоляции. Концы проводов, которые вставляются в клеммы устройства, должны быть залужены или обжаты гильзой. Это обеспечит надёжное подключение и защитит проводник от окисления. Советы по подготовке кабеля – в статье.

Монтаж и подключение

Перед монтажом Superior MotionProtect G3 Fibra убедитесь, что выбрали оптимальное место для датчика и оно соответствует условиям этого руководства. Кабели должны быть скрыты от посторонних глаз и находиться в труднодоступном для злоумышленников месте, что позволит минимизировать риск саботажа. В идеале следует монтировать их в стены, пол или потолок. Перед финальным монтажом проведите тест зоны обнаружения и тест уровня сигнала Fibra.

Чтобы установить датчик:

1. Отключите питание линий в PRO-приложении Ajax:
   • Хаб → Настройки → Линии → Питание линий
2. Заведите в корпус хаба кабель для подключения Superior MotionProtect G3 Fibra. Подсоедините провода к нужной линии хаба.



   +24V — клемма питания 24 В⎓.
   A, B — сигнальные клеммы.
   GND — земля питания.

3. Снимите крепежную панель SmartBracket. Осторожно выломайте соответствующую перфорированную часть, чтобы вывести кабель сзади или сверху.



   Если необходимо вывести кабель сбоку или снизу датчика, осторожно сделайте отверстие в указанных на схеме местах с помощью дрели на низких оборотах.



4. Заведите кабель от хаба в корпус датчика через подготовленное отверстие.
5. Подключите провода к клеммам согласно схеме ниже. Соблюдайте полярность и порядок подключения проводов. Надежно зафиксируйте кабель в клеммах.



   +24V — клемма питания 24 В⎓.
   A, B — сигнальные клеммы.
   GND — земля питания.

   1. Если датчик не последний в линии подключения, заранее подготовьте второй кабель. Провода первого и второго кабеля, которые будут подключены к клеммам датчика, должны быть залужены и спаяны или обжаты специальной гильзой.



   2. Если Superior MotionProtect G3 Fibra последний в линии и используется топология Луч, установите терминирующий резистор. Для этого подключите его к сигнальным клеммам устройства. Терминирующий резистор номиналом 120 Ом входит в комплект хаба. Если используется топология Кольцо, терминирующий резистор не нужен.





   Рекомендуем использовать топологию Кольцо (хаб–устройство–хаб). При обрыве кольца ни одно устройство не выйдет из строя: образуются два луча, которые продолжат нормально функционировать и передавать события на хаб. Уведомление об обрыве кольца будет отправлено пользователям и охранной компании.

6. Временно закрепите панель SmartBracket на вертикальной поверхности или в углу, используя временное крепление (например, двусторонний скотч). Это нужно для тестирования датчика. Высота установки – 7,9 фута.



7. Установите датчик на крепежную панель SmartBracket и заблокируйте замок для SmartBracket.
8. Включите питание линий в PRO-приложении Ajax:
   • Хаб → Настройки → Линии → Питание линий
9. Добавьте датчик в систему.
10. Проведите тест работоспособности.
11. Если тесты пройдены успешно, закрепите панель SmartBracket комплектными шурупами на вертикальной поверхности. Используйте как минимум две точки фиксации (одна из них – в перфорированной части крепления над тампером). Тампер реагирует на попытку сломать или открыть крышку корпуса — уведомление об этом поступит в приложения Ajax.



    Для фиксации SmartBracket в углу нужно вкрутить комплектные шурупы в боковые углубления. Используйте как минимум две точки фиксации (одна из них – в перфорированной части крепления над тампером).



    При использовании других креплений убедитесь, что они не повреждают и не деформируют крепежную панель.



    Используйте двусторонний скотч только для временного крепления. Закрепленное на скотч устройство может отклеиться от поверхности в любой момент. Пока устройство закреплено на скотч, тампер не сработает при попытке оторвать датчик от поверхности.

12. Установите датчик на крепежную панель SmartBracket и заблокируйте его замком. Замок для SmartBracket имеет тампер и нужен для более надежного крепления, а также для защиты датчика от быстрого демонтажа. Тампер реагирует на попытку разблокировать замок — уведомление об этом поступит в приложения Ajax.

Добавление в систему

Перед добавлением клавиатуры в систему Проверьте совместимость устройств. Добавлять и настраивать устройства Superior могут только авторизованные партнеры Ajax Systems в PRO-приложениях Ajax.

Виды учётных записей и их права

Прежде чем добавить устройство

1. Установите PRO-приложение Ajax.
2. Войдите в PRO-аккаунт или создайте новый.
3. Выберите пространство или создайте новое.
4. Добавьте хотя бы одну виртуальную комнату.
5. Добавьте в пространство совместимый хаб. Убедитесь, что хаб включен и имеет доступ к интернету: через Ethernet и/или сотовую сеть.
6. Убедитесь, что пространство не находится в режиме охраны и не обновляется. Для этого проверьте его статус в приложении Ajax.

Добавление на хаб

Существует два способа добавления устройств в PRO-приложение Ajax: автоматически и вручную.

Обновление статусов устройств зависит от настроек Fibra. Значение по умолчанию – 36 секунд.

Если не удалось добавить устройство, проверьте корректность проводного соединения и попробуйте еще раз. Если на хаб уже добавлено максимальное количество устройств (для Hub Hybrid — 100), при попытке добавить новое устройство вы получите уведомление об ошибке.

Superior MotionProtect G3 Fibra работает только с одним хабом. При добавлении датчика на новый хаб обмен данными со старым хабом прекращается. Superior MotionProtect G3 Fibra остается в списке устройств старого хаба, его можно удалить вручную.

Тест работоспособности

В системе Ajax предусмотрено несколько тестов для правильного выбора места установки устройств. Для Superior MotionProtect G3 Fibra доступны:

• Тест уровня сигнала Fibra — для определения уровня сигнала в месте установки устройства.
• Тест зоны обнаружения — для проверки реагирования датчика на движение и маскирование в месте установки.
• Калибровка сенсора маскирования — для фиксации характеристик поля зрения датчика в месте установки. Эти характеристики будут использоваться в качестве референтных значений для обнаружения маскирования.
• Диагностика устройства — для проверки корректной работы всех встроенных сенсоров датчика.

Иконки

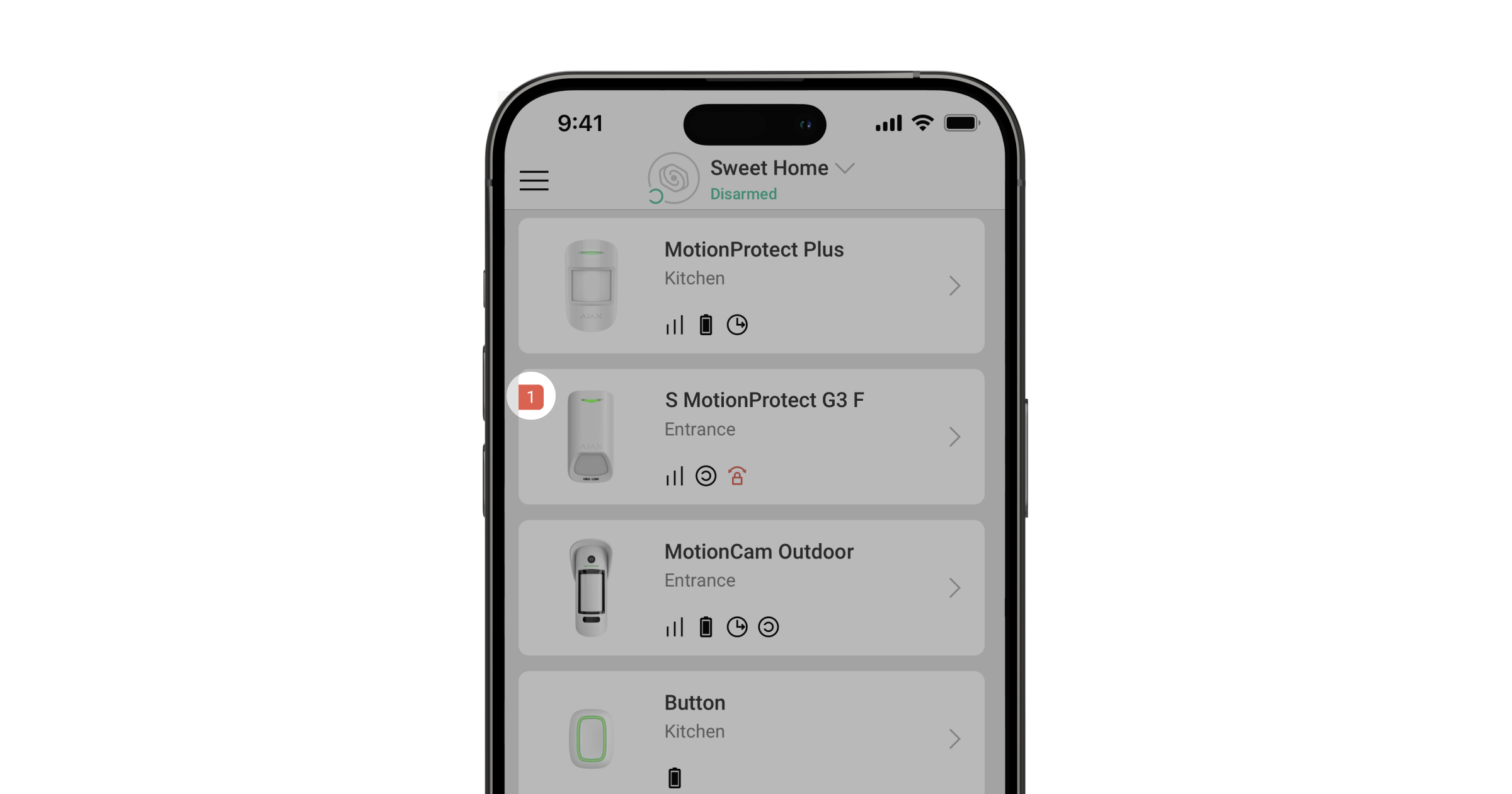

Иконки отображают некоторые из состояний Superior MotionProtect G3 Fibra. Просмотреть их можно в приложении Ajax во вкладке Устройства .

Иконка	Значение
	Уровень сигнала Fibra — отображает уровень сигнала связи между хабом и устройством. Рекомендуемое значение: 2–3 деления. Узнать больше
	Доступно обновление прошивки. Описание и запуск обновления доступны в состояниях и настройках устройства.
	Датчик работает в режиме Всегда активен. Узнать больше
	Замок для крепежной панели SmartBracket не заблокирован.
	Включена задержка на вход и/или выход. Узнать больше
	Устройство работает в Ночном режиме. Узнать больше
	Обнаружено маскирование устройства.
	Устройство автоматически выключено из-за превышения количества тревог. Узнать больше
	Устройство принудительно выключено. Узнать больше
	Оповещения о тревогах тампера устройства принудительно выключены. Узнать больше
	Устройство выключено до первого снятия системы с охраны. Узнать больше
	Оповещения о тревогах тампера сирены отключены до первого снятия системы с охраны. Узнать больше
	Устройство потеряло связь с хабом или хаб потерял связь с сервером Ajax Cloud.
	Устройство не было перенесено на новый хаб. Узнать больше

Состояния

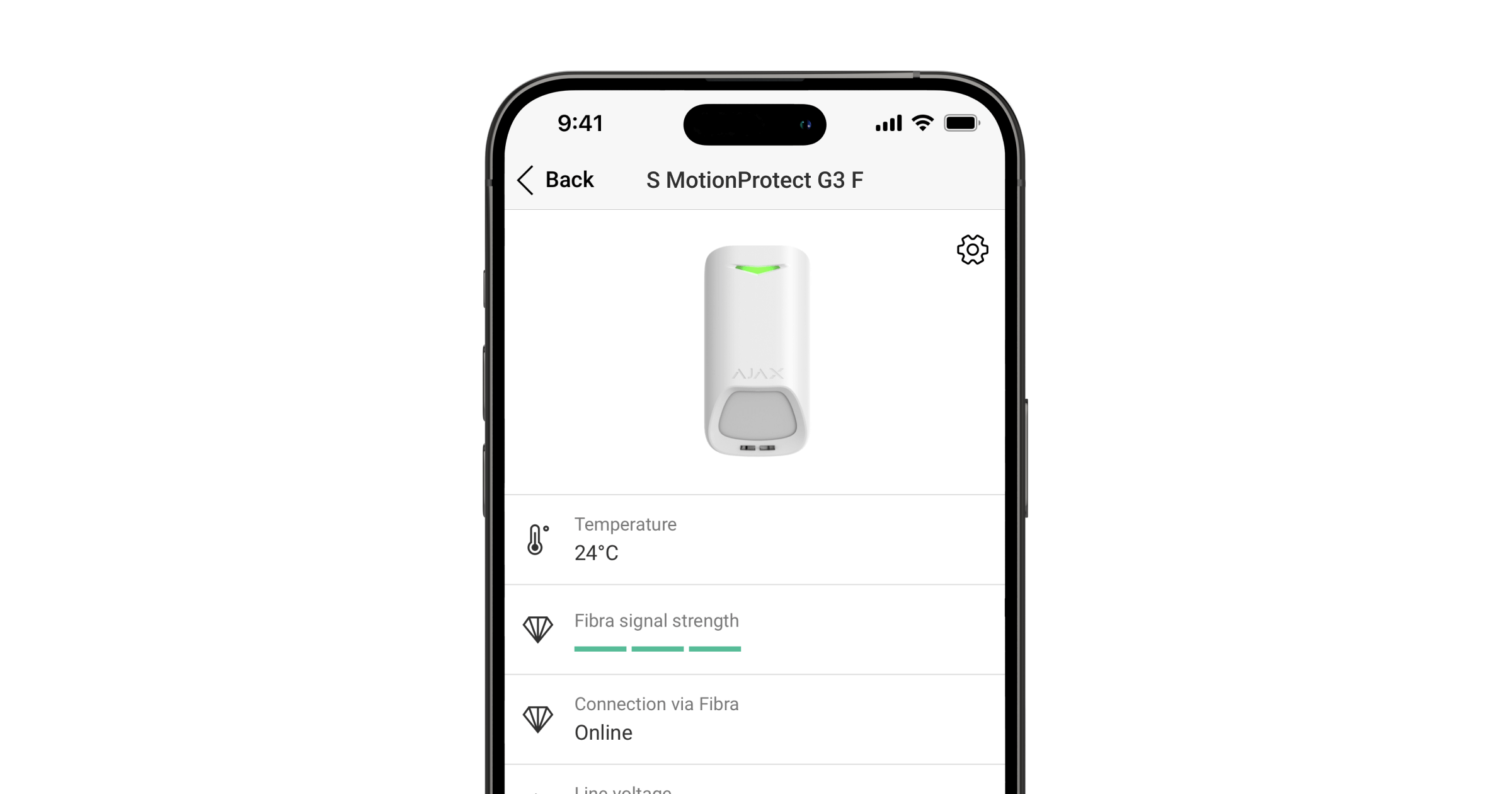

Состояния отображают информацию об устройстве и его рабочие параметры. О состояниях Superior MotionProtect G3 Fibra можно узнать в приложении Ajax:

1. Перейдите во вкладку Устройства .
2. Выберите Superior MotionProtect G3 Fibra в списке.

Настройки

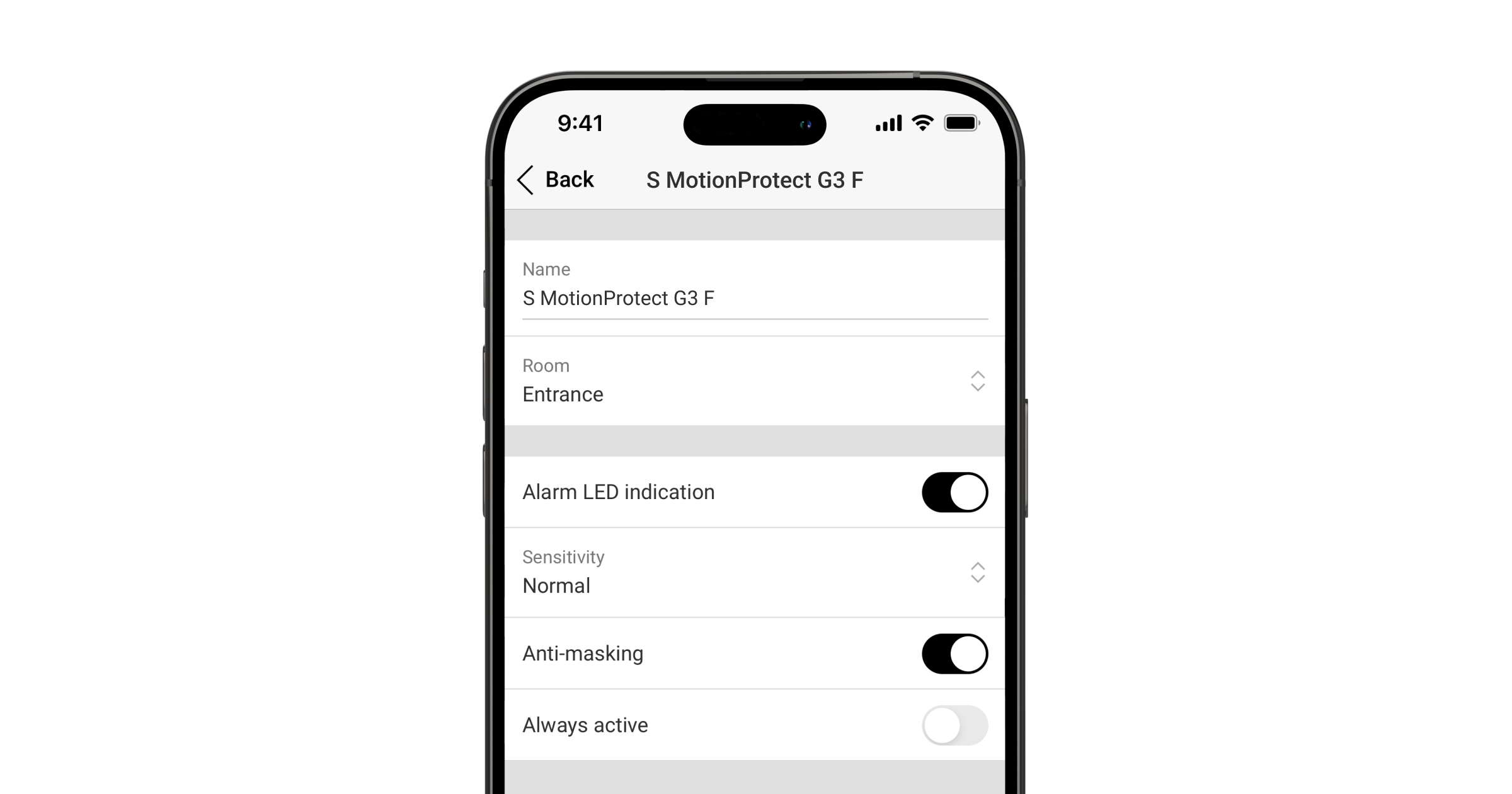

Чтобы изменить настройки датчика Superior MotionProtect G3 Fibra, в приложении Ajax:

1. Перейдите во вкладку Устройства .
2. Выберите Superior MotionProtect G3 Fibra в списке.
3. Перейдите в Настройки .
4. Установите нужные параметры.
5. Нажмите Назад, чтобы сохранить новые настройки.

Калибровка сенсора маскирования

Калибровка сенсора маскирования необходима для корректной работы устройства и мгновенного обнаружения им попытки перекрыть поле зрения сенсоров. Калибровка запускается автоматически после добавления устройства в систему. Если устройству не удалось откалибровать сенсор маскирования, система отправит уведомление об этом пользователям и на ПЦН, а также покажет соответствующую неисправность в состояниях устройства.

Процедуру калибровки сенсора маскирования можно запустить вручную. Например, если автоматическая калибровка не удалась или место установки устройства было изменено.

Перед началом калибровки убедитесь, что устройство установлено правильно и ничто не перекрывает его поле зрения.

Чтобы запустить калибровку сенсора маскирования, в приложении Ajax:

1. Перейдите в меню Устройства .
2. Выберите Superior MotionProtect G3 Fibra из списка.
3. Перейдите в Настройки .
4. Перейдите в меню Калибровка сенсора маскирования.
5. Нажмите Начать.
6. Если калибровка завершена удачно, нажмите Закрыть, чтобы вернуться к настройкам. Если не удалось откалибровать устройство, убедитесь, что оно установлено правильно и ничто не перекрывает его поле зрения. Нажмите Перезапустить.

Диагностика устройства

Диагностика устройства позволяет проверить, корректно ли работают все встроенные сенсоры устройства. Во время теста система проверяет ИК-сенсор движения и сенсор маскирования. Устройство проводит диагностику встроенных сенсоров автоматически на постоянной основе. При обнаружении неисправности система сразу отправит соответствующее уведомление пользователям и на ПЦН.

Кроме того, процедуру диагностики устройства можно запустить вручную в приложениях Ajax.

Перед тем, как начать диагностику устройства, убедитесь, что объект снят с охраны, а система не выполняет другой тест.

Чтобы запустить диагностику устройства, в приложении Ajax:

1. Перейдите в меню Устройства .
2. Выберите Superior MotionProtect G3 Fibra из списка.
3. Перейдите в Настройки .
4. Перейдите в меню Диагностика устройства.
5. Нажмите Начать.
6. Если диагностика устройства прошла успешно, нажмите Готово, чтобы вернуться к настройкам. Если некоторые сенсоры неисправны, рекомендуем обратиться в сервисный центр.

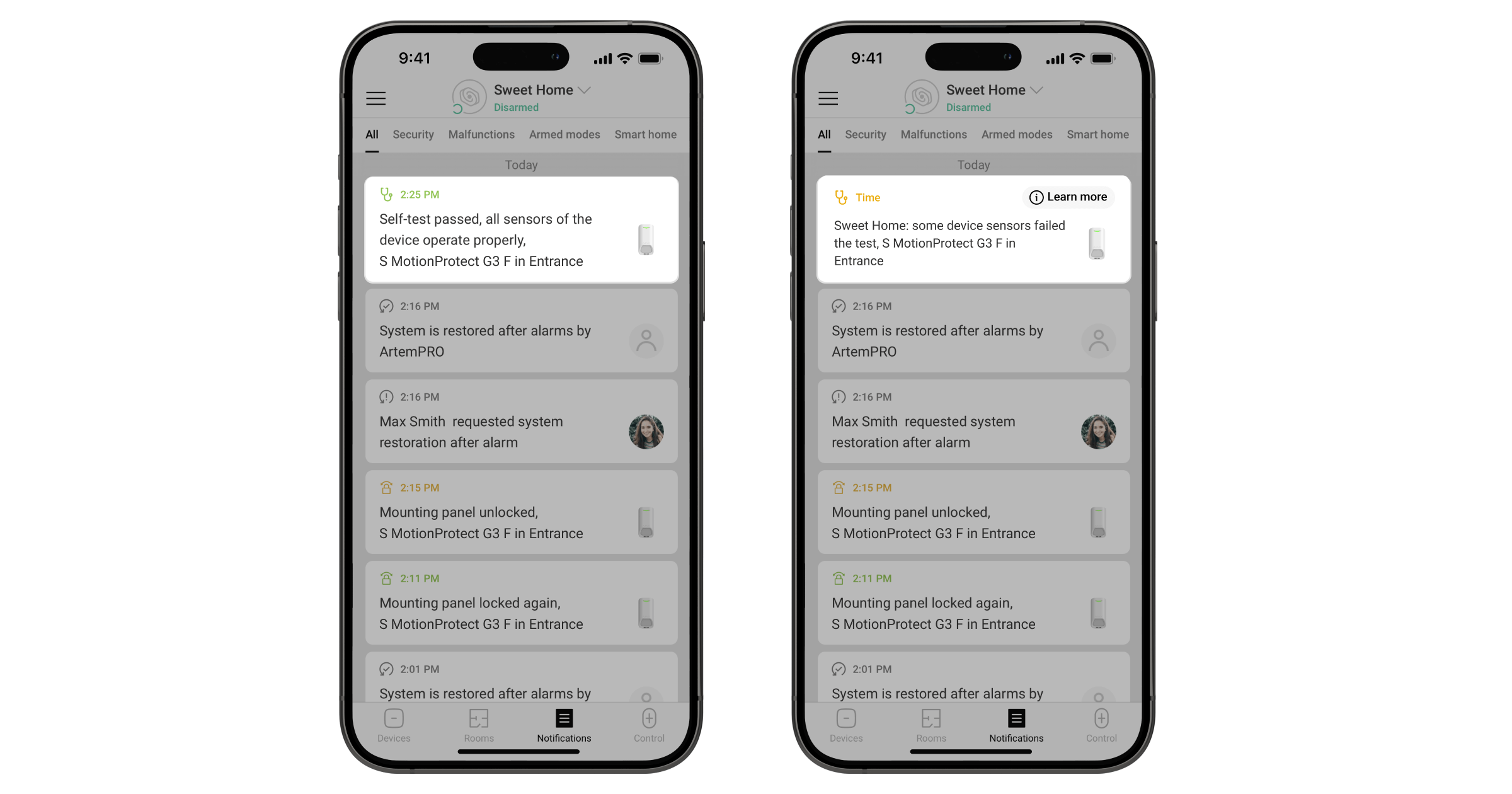

Пользователи и ПЦН получат соответствующее уведомление о результате теста после его завершения.

Индикация

Светодиодный индикатор Superior MotionProtect G3 Fibra может гореть красным или зеленым в зависимости от состояния устройства.

Неисправность

Если в устройстве обнаружена неисправность (например, отсутствует связь по протоколу Fibra), в приложении Ajax в левом верхнем углу иконки устройства отображается счетчик неисправностей.

Все неисправности можно увидеть в состояниях устройства. Поля с неисправностями будут подсвечиваться красным.

Неисправность отображается, если:

• Температура устройства выходит за допустимые пределы.
• Замок для крепежной панели не заблокирован (сработка тампера).
• Открыт корпус устройства (сработка тампера).
• Отсутствует связь с хабом по протоколу Fibra.
• ИК-сенсор неисправен.
• Сенсор маскирования неисправен.
• Не удалось откалибровать сенсор маскирования.

Обслуживание

Регулярно проверяйте работоспособность датчика. Очищайте его корпус от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку, пригодную для ухода за техникой.

Не используйте для очистки датчика вещества, содержащие спирт, ацетон, бензин и другие активные растворители.

Технические характеристики

Гарантия

Гарантия на продукцию общества с ограниченной ответственностью «Аджакс Системс Манюфекчурінг» действует 2 года после покупки.

Если устройство работает некорректно, рекомендуем сначала обратиться в службу технической поддержки: в большинстве случаев технические вопросы можно решить удаленно.

Связаться с технической поддержкой:

• email
• Telegram

Произведено ООО «АС МАНЮФЕКЧУРИНГ»
