ReX Jeweller — ретранслятор сигналу системи безпеки, що збільшує дальність радіозв’язку пристроїв Ajax із хабом до 2 разів. Встановлюється всередині приміщень. Має вбудований тампер для захисту від несанкціонованого розкриття й оснащений акумулятором, що забезпечує до 35 годин роботи без зовнішнього живлення.
Пристрій працює тільки з хабами Ajax! Під’єднання до uartBridge і ocBridge Plus не передбачено.
Пристрій налаштовується через мобільний застосунок для смартфонів на iOS і Android. Про всі події ReX Jeweller користувач отримує push-сповіщення, SMS-повідомлення та дзвінки (якщо ввімкнені).
Систему Ajax можна використовувати для самостійного моніторингу об’єкта, а також під’єднати її до пульта охоронної компанії.
Функціональні елементи
- Логотип зі світловим індикатором
- Кріпильна панель SmartBracket (перфорована частина необхідна для спрацьовування тампера в разі спроби відірвати ReX від поверхні)
- Роз’єм підключення кабелю живлення
- QR-код
- Кнопка тампера
- Кнопка ввімкнення
Принцип роботи
ReX Jeweller збільшує зону покриття радіозв’язку системи безпеки, що дає змогу встановлювати пристрої Ajax на більшій відстані від хаба.
Дальність зв’язку між ReX Jeweller і пристроєм обмежена дальністю радіосигналу пристрою (вказана в характеристиках на сторінці пристрою на сайті та в посібнику з використання).
ReX Jeweller приймає сигнали хаба та передає під’єднаним до нього пристроям, а також передає сигнали пристроїв хаба. Ретранслятор опитується хабом із періодичністю 12–300 секунд (за замовчуванням: 36 секунд), водночас тривоги доставляються не більше ніж за 0,3 секунди.
Кількість ReX Jeweller, що під’єднуються
Залежно від моделі, до хаба можна під’єднати:
Hub | 1 ReX Jeweller |
Hub Plus | до 5 ReX Jeweller |
Hub 2 (2G) | до 5 ReX Jeweller |
Hub 2 (4G) | до 5 ReX Jeweller |
Hub 2 Plus | до 5 ReX Jeweller |
Superior Hub Hybrid | до 5 ReX Jeweller |
Під’єднання декількох ReX Jeweller до хаба підтримується пристроями з OS Malevich 2.8 та вище. Водночас ReX Jeweller може бути під’єднаний лише безпосередньо до хаба, підключення ретранслятора до ретранслятора не передбачено.
ReX Jeweller не збільшує кількість пристроїв, що під’єднуються до хаба!
Під’єднання ReX Jeweller до хаба
Перш ніж додати пристрій:
- Установіть застосунок Ajax або Ajax PRO.
- Увійдіть у обліковий запис, або створіть новий.
- Виберіть простір або створіть новий.
Функціональність простору доступна в застосунках таких або новіших версій:
- Ajax Security System 3.0 для iOS;
- Ajax Security System 3.0 для Android;
- Ajax PRO: Tool for Engineers 2.0 для iOS;
- Ajax PRO: Tool for Engineers 2.0 для Android;
- Ajax PRO Desktop 4.0 для macOS;
- Ajax PRO Desktop 4.0 для Windows.
- Додайте хоча б одну віртуальну кімнату.
- Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і має доступ до інтернету: через Ethernet, Wi-Fi і/або стільникову мережу.
- Переконайтеся, що простір не перебуває в режимі охорони, а хаб не оновлюється. Для цього перевірте статуси в застосунку Ajax.
Додати пристрій до хаба може тільки користувач із правами адміністратора
Як під’єднати ReX Jeweller до хаба
- Натисніть Додати пристрій у застосунку Ajax.
- Назвіть ретранслятор, проскануйте або впишіть вручну QR-код (розміщений на корпусі та упаковці), виберіть кімнату розміщення.
- Натисніть Додати — почнеться зворотний відлік.
- Увімкніть ReX Jeweller, затиснувши кнопку ввімкнення на 3 секунди — після під’єднання до хаба логотип змінить свій колір із червоного на білий протягом 30 секунд після ввімкнення.
Щоб відбулося виявлення та сполучення, ReX Jeweller має перебувати в зоні дії радіозв’язку хаба (на одному об’єкті, що охороняється).
Запит на під’єднання до хаба передається лише в разі увімкнення пристрою. Якщо під’єднання до хаба не вдалося, вимкніть ретранслятор, затиснувши кнопку ввімкнення на 3 секунди, і повторіть спробу додавання через 5 секунд.
Під’єднаний до хаба ReX Jeweller з’явиться в списку пристроїв хаба в застосунку. Оновлення статусів пристроїв у списку залежить від встановленого в налаштуваннях хаба часу опитування, значення за замовчуванням — 36 секунд.
Як вибрати пристрої для роботи через ReX Jeweller
Щоб призначити пристрій ретранслятору:
- Перейдіть у налаштування ReX Jeweller (Пристрої → ReX Jeweller → Налаштування
).
- Натисніть Сполучення з пристроєм.
- Виберіть пристрої, які мають працювати через ретранслятор.
- Поверніться в меню налаштувань ReX Jeweller.

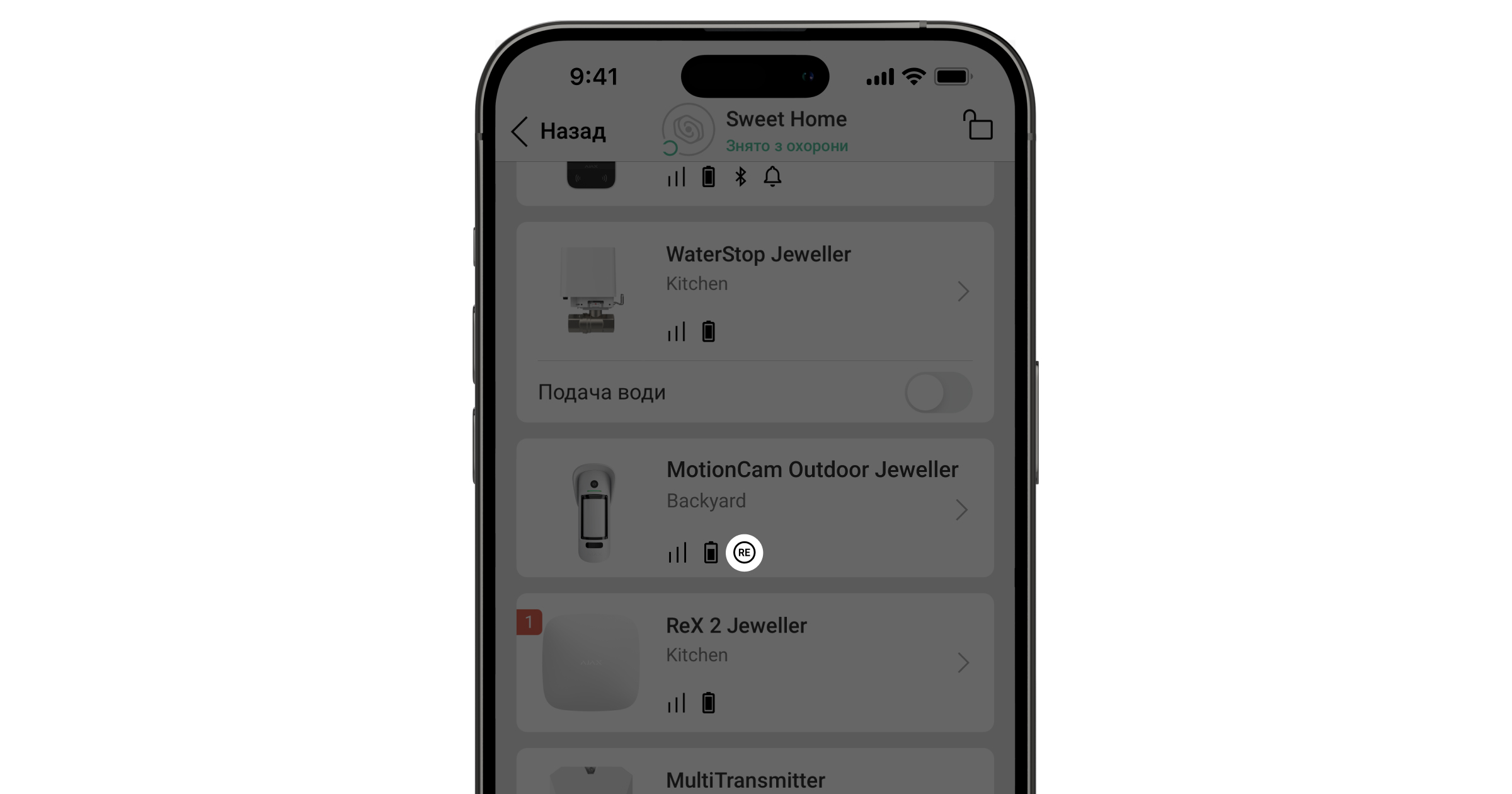

Після під’єднання біля вибраних пристроїв у мобільному застосунку зображується іконка .
ReX Jeweller не сумісний з датчиком руху з фотофіксацією тривог MotionCam, бо останній використовує додатковий радіопротокол Wings.
Пристрій може бути прив’язаний лише до одного ReX Jeweller. В разі призначення пристрою ретранслятору, він автоматично відключається від іншого підключеного ретранстлятора.
Щоб призначити пристрій хабу:
- Перейдіть у налаштування ReX Jeweller (Пристрої → ReX Jeweller → Налаштування
).
- Натисніть Сполучення з пристроєм.
- Зніміть відмітки з пристроїв, які мають під’єднуватися до хаба безпосередньо.
- Поверніться в меню налаштувань Rex Jeweller.
Стани ReX Jeweller
- Пристрої
- ReX Jeweller
Параметр | Значення |
Імпорт даних | Відображає помилку перенесення даних на новий хаб:
|
Деякі функції не працюють |
Поле зображується, якщо версії прошивки хаба і ретранслятора ReX Jeweller не збігаються. ReX Jeweller оновиться впродовж півгодини, коли систему буде знято з-під охорони.
|
Рівень сигналу Jeweller | Рівень сигналу між хабом і ReX Jeweller |
З’єднання | Стан з’єднання між хабом і ретранслятором |
Потужність радіопередавача |
Відображає вибрану потужність радіопередавача. Поле відображається, якщо вибрати опцію Максимальна або Згасання в меню Тест згасання сигналу. |
Заряд батареї |
Рівень заряду батареї пристрою. Позначений у процентах |
Корпус | Стан тампера, який реагує на спробу відривання або порушення цілісності корпусу ретранслятора |
Зовнішнє живлення | Наявність зовнішнього живлення |
Потужність радіопередавача | Поле зображується, якщо ввімкнено тест згасання сигналу.
|
Примусове вимкнення | Показує статус роботи пристрою: активний, повністю відключений користувачем або відключені лише сповіщення про спрацьовування кнопки тампера пристрою |
Прошивка | Версія прошивки ReX Jeweller |
Ідентифікатор | Ідентифікатор пристрою |
Налаштування ReX Jeweller
- Пристрої
- ReX Jeweller
- Налаштування
Пункт | Значення |
Імʼя | Ім’я пристрою, можна редагувати |
Кімната | Вибір віртуальної кімнати, до якої приписується пристрій |
Режим заряджання |
Налаштування доступне лише у PRO-застосунках Ajax. Доступно для ReX Jeweller, що працюють з хабами з OS Malevich 2.24 і вище. Налаштування визначає, як саме вбудований акумулятор пристрою заряджається від зовнішнього живлення.Доступно дві опції:
|
Яскравість LED | Налаштовує яскравість логотипа |
Сполучення з пристроєм | Призначення пристроїв ретранслятору |
Тест рівня сигналу Jeweller | Тестування рівня сигналу між ретранслятором і хабом |
Тест згасання сигналу |
Переводить пристрій у режим тестування згасання сигналу. Під час тесту потужність радіопередавача зменшується або збільшується, щоб імітувати зміну обстановки на об’єкті та перевірити стабільність зв’язку між датчиком і хабом (або ретранслятором радіосигналу). |
Примусове вимкнення |
Дозволяє користувачу вимкнути пристрій, не видаляючи його з системи. Доступно три опції:
Детальніше про примусове вимкнення пристроїв Зверніть увагу, що система ігноруватиме лише вимкнений пристрій. Датчики, підключені через ReX Jeweller, продовжать працювати у штатному режимі |
Інструкція користувача | Відкриття інструкції з використання ReX Jeweller |
Видалити пристрій | Від’єднання ретранслятора від хаба і видалення його налаштувань |
Несправності
ReX Jeweller може повідомляти про несправності, якщо вони є. Поле Несправності доступне у Станах пристрою. Після натискання на відкривається список усіх несправностей. Поле зображується, якщо виявлено несправність.
Несправність | Опис | Розв’язання |
Деякі функції не працюють. | Поле зображується, якщо версії прошивки хаба і ретранслятора ReX Jeweller не збігаються. | Переконайтеся, що в налаштуваннях хаба увімкнено автоматичне оновлення. ReX Jeweller оновиться впродовж пів години, коли систему буде знято з-під охорони, а на сервері буде доступна нова версія прошивки. |
Індикація
Світловий індикатор ReX Jeweller може горіти червоним або білим кольором — в залежності від стану пристрою.
Подія | Стан логотипу зі світловим індикатором |
Пристрій під’єднано до хаба | Постійно горить білим |
Пристрій втратив зв’язок із хабом | Постійно горить червоним |
Зовнішнє живлення відсутнє | Блимає раз на 10 секунд |
Тестування працездатності
Функціональність тестування під’єднаних до ReX Jeweller пристроїв буде додано в наступних оновленнях OS Malevich
Тести починаються не миттєво, але не довше ніж за 36 секунд при стандартних налаштуваннях.
Початок тесту залежить від налаштувань періоду запиту датчиків (пункт налаштувань “Jeweller” у налаштуваннях хаба).
Ви можете провести тестування рівня сигналу Jeweller між ретранслятором та хабом, а також між ретранслятором та підключеними до нього пристроями.
Щоб перевірити рівень сигналу Jeweller між ретранслятором та ReX Jeweller, перейдіть в налаштування ReX Jeweller та оберіть Тест рівня сигналу Jeweller.
Щоб перевірити рівень сигналу Jeweller між ретранслятором та пристроєм, перейдіть в налаштування пристрою, який підключений до ReX Jeweller, та оберіть Тест рівня сигналу Jeweller.
Встановлення пристрою
Вибір місця встановлення
Розміщення ReX Jeweller визначають його віддаленість від хаба та під’єднаних до ретранслятора пристроїв і наявність перешкод, що заважають проходженню радіосигналу: стін, міжповерхових перекриттів, розташованих у приміщенні габаритних об’єктів.
Пристрій призначений тільки для встановлення всередині приміщень.
Перевірте рівень сигналу в місці встановлення
За рівня сигналу в одну поділку ми не гарантуємо стабільної роботи системи безпеки. Необхідно вжити можливих заходів для поліпшення якості сигналу! Принаймні перемістіть ReX Jeweller або хаб — переміщення навіть на 20 сантиметрів може істотно поліпшити якість приймання.
Процес встановлення
Перш ніж монтувати ReX Jeweller, переконайтеся, що вибрали оптимальне місце розташування і воно відповідає умовам цієї інструкції! Бажано, щоб ретранслятор був прихований від стороннього ока.
Під час монтажу та експлуатації дотримуйтесь загальних правил електробезпеки стосовно використання електроприладів, а також вимог нормативно-правових актів з електробезпеки.
Монтаж пристрою
- Зафіксуйте кріпильну панель SmartBracket комплектними шурупами. У разі використання інших засобів кріплення переконайтеся, що вони не пошкоджують і не деформують панель.
Не рекомендується використовувати двосторонній скотч для монтажу. Це може привести до падіння ReX Jeweller — від удару пристрій може вийти з ладу.
- Одягніть ReX Jeweller на кріпильну панель. Після встановлення перевірте стан тампера в застосунку Ajax, а потім щільність фіксації панелі.
- Для більшої надійності зафіксуйте ReX Jeweller на панелі SmartBracket комплектними шурупами.
Не перевертайте ретранслятор при вертикальній фіксації (наприклад, на стіні). При правильній фіксації логотип Ajax читається горизонтально.
За спроби відривання ретранслятора від поверхні або зняття з кріпильної панелі ви отримаєте повідомлення.
Категорично заборонено розбирати пристрій під напругою! Не використовуйте пристрій із пошкодженим шнуром живлення. Не розбирайте та не змінюйте ReX Jeweller або окремі його частини — це може перешкодити нормальній роботі пристрою або призвести до виходу його з ладу.
Не розміщуйте ReX Jeweller:
- За межами приміщення (на вулиці).
- Поблизу металевих предметів і дзеркал, що спричинюють згасання радіосигналу або екранують його.
- У приміщеннях із вологістю та температурою, що виходять за межі допустимих.
- Поблизу джерел радіоперешкод: менш як 1 метр від роутера і силових кабелів.
Догляд за пристроєм
Регулярно перевіряйте працездатність системи безпеки Ajax.
Регулярно очищуйте корпус від пилу, павутиння та інших забруднень. Використовуйте м’яку суху серветку, придатну для догляду за технікою.
Не використовуйте для очищення ретранслятора речовини, що містять спирт, ацетон, бензин та інші активні розчинники.
Комплектація
- ReX Jeweller
- Крипільна панель SmartBracket
- Кабель живлення
- Монтажний комплект
- Посібник з використання
Гарантія
Гарантія на продукцію товариства з обмеженою відповідальністю “Аджакс Сістемс Манюфекчурінг” діє 2 роки після купівлі й не поширюється на комплектний акумулятор.
Якщо пристрій працює некоректно, рекомендуємо спершу звернутися до служби підтримки — в половині випадків технічні питання можна вирішити віддалено!
Зв’язатися з технічною підтримкою:
