Як замінити акумулятор хаба?

Оновлено

Під час заміни акумулятора й використання хаба дотримуйтеся загальних правил електробезпеки стосовно використання електроприладів, а також вимог нормативно-правових актів з електробезпеки.

Категорично заборонено розбирати пристрій під напругою!

Щоб замінити акумулятор:

1. Відкрутіть кріпильні шурупи з кріпильної панелі SmartBracket.

ajax hub plus

2. Зніміть хаб із кріпильної панелі.

ajax hub plus

3. Від’єднайте кабелі живлення та Ethernet і витягніть SIM-карту, натиснувши на неї, потім вимкніть хаб, затиснувши на 3 секунди кнопку ввімкнення.

Після вимкнення хаба обов’язково зачекайте 5 хвилин для повного розрядження конденсаторів!

4. Переверніть і покладіть хаб емблемою Ajax на згорнутий у декілька шарів рушник — щоб не подряпати корпус під час розбирання. Відкрутіть 4 шурупи хрестовою викруткою (PH1).

ajax hub plus

5. Зніміть кришку хаба, притримуючи його пальцями за роз’єми живлення та Ethernet. Кришку з емблемою Ajax відкладіть убік.

ajax hub plus

6. Відкрутіть шурупи, що фіксують плати хаба (у старіших моделях — 11, у нових — 10).

ajax hub plus

7. Зніміть плати з корпусу хаба, рівномірно піднімаючи їх із двох боків: плати з’єднані між собою і знімаються разом.

ajax hub plus

Якщо під час розбирання хаба ви зняли пластикову кнопку ввімкнення, встановіть її разом із прокладкою в корпус хаба. Прокладка встановлюється в центр пластикової кнопки. За правильного встановлення кнопка повністю входить у своє посадкове місце, а її ребра входять у пази.

ajax hub plus

8. Роз’єднайте плати та відкладіть меншу вбік.

ajax hub plus

Під час заміни акумулятора не деформуйте й не загинайте антени. Це може призвести до некоректної роботи хаба.

9. Переверніть велику плату акумулятором до себе й від’єднайте його клему від плати.

ajax hub plus

10. Відокремте акумулятор від плати. Акумулятор може кріпитися двома способами: стрічкою (липучкою) або двостороннім скотчем.

Якщо акумулятор вашого хаба прикріплений стрічкою (липучкою), потягніть його вгору з невеликим зусиллям.

Якщо акумулятор кріпиться двома смужками скотчу, скористайтеся пластиковою карткою:

  • Не докладаючи значних зусиль, продавіть першу смужку скотча.
    ajax hub plus
  • Прокладіть між скотчем та акумулятором аркуш паперу, щоб акумулятор не приклеївся до плати.
  • Повторіть операцію з другою смужкою скотча.
  • Обережно приберіть залишки скотча з плати.

У жодному разі не використовуйте гострі предмети під час зняття акумулятора: це може призвести до порушення його цілісності та займання.

11. Під’єднайте клему нового акумулятора до плати хаба. Сумісні типи акумуляторів наведені в таблиці.

Модель хаба Тип акумулятора
Hub (2G) Jeweller
  • 2 Ah, 2-pin battery for Hub/Hub 2/ReX/ReX 2
  • 2 Ah, 3-pin battery for Hub/Hub 2/ReX/ReX 2

В хаб, виготовлений пізніше 26 серпня 2022 року, встановлено 3-контактний акумулятор. Якщо хаб виготовлено раніше, акумулятор може бути 2-контактним або 3-контактним. Щоб дізнатися тип акумулятора, зверніться до служби технічної підтримки або перевірте вручну.

Hub (4G) Jeweller 3 Ah, 3-pin battery for Hub/Hub 2 Plus/Hub 2 (4G)
Hub 2 (2G) Jeweller
  • 2 Ah, 2-pin battery for Hub/Hub 2/ReX/ReX 2
  • 2 Ah, 3-pin battery for Hub/Hub 2/ReX/ReX 2

В хаб, виготовлений пізніше 7 жовтня 2022 року, встановлено 3-контактний акумулятор. Якщо хаб виготовлено раніше, акумулятор може бути 2-контактним або 3-контактним. Щоб дізнатися тип акумулятора, зверніться до служби технічної підтримки або перевірте вручну.

Hub 2 (4G) Jeweller 3 Ah, 3-pin battery for Hub/Hub 2 Plus/Hub 2 (4G)
Hub Plus Jeweller 2 Ah, 2-pin battery for Hub/Hub 2/ReX/ReX 2
Hub 2 Plus Jeweller 3 Ah, 3-pin battery for Hub/Hub 2 Plus/Hub 2 (4G)

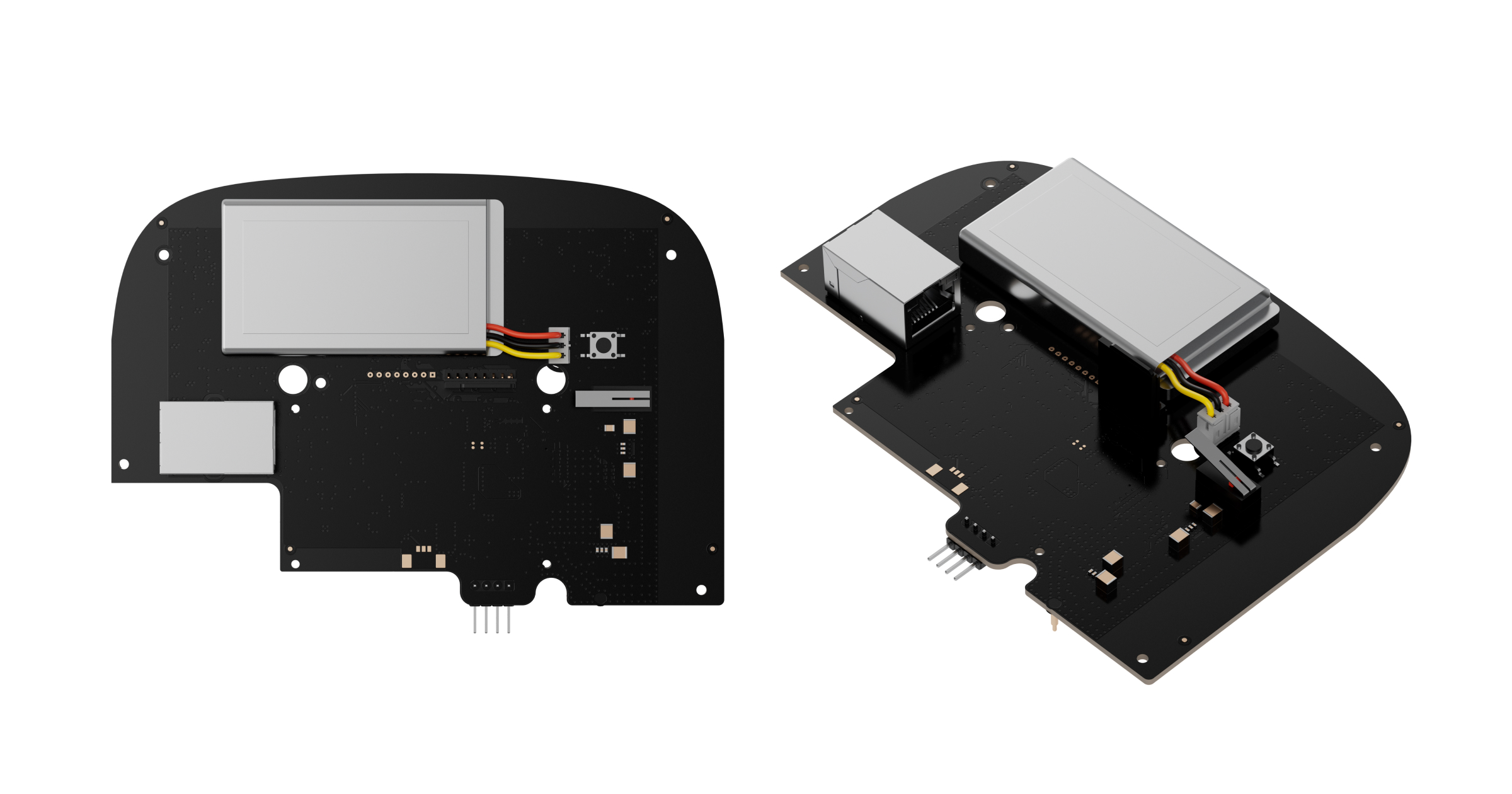

12. Зафіксуйте новий акумулятор на попередньому місці на платі хаба за допомогою стрічки 3M на клейкій основі, що йде в комплекті до акумулятора, не пошкодивши роз’єм SIM-карти. У разі неправильного встановлення зніміть акумулятор із плати та встановіть його знову. Укладіть кабелі акумулятора, як показано на рисунку. В іншому випадку кабелі можуть перетискатися.

Старий акумулятор варто утилізувати згідно з правилами утилізації Li-ion батарей у вашій країні!

13. З’єднайте плати між собою за допомогою роз’єму.

14. Обережно, щоб не погнути антени, встановіть плати в корпус хаба, сумістивши роз’єми Ethernet, SIM і живлення на платі з відповідними отворами в корпусі.

ajax hub plus

Переконайтеся, що акумулятор і його кабелі не перетискаються. За правильного встановлення плати щільно стоять на всіх опорах і не хитаються. Притримуючи плати разом із задньою кришкою хаба, переверніть хаб. Слот SIM-карти, роз’єми живлення та Ethernet мають повністю входити в посадкові місця, а кнопка ввімкнення не повинна западати. В іншому разі зніміть плати та встановіть їх знову на задню кришку.

ajax hub plus

15. Закріпіть плату в корпусі за допомогою шурупів.

ajax hub plus

16. Закрийте хаб кришкою, як показано на рисунку, притримуючи з двох боків, переверніть його і зафіксуйте кришку шурупами.

ajax hub plus

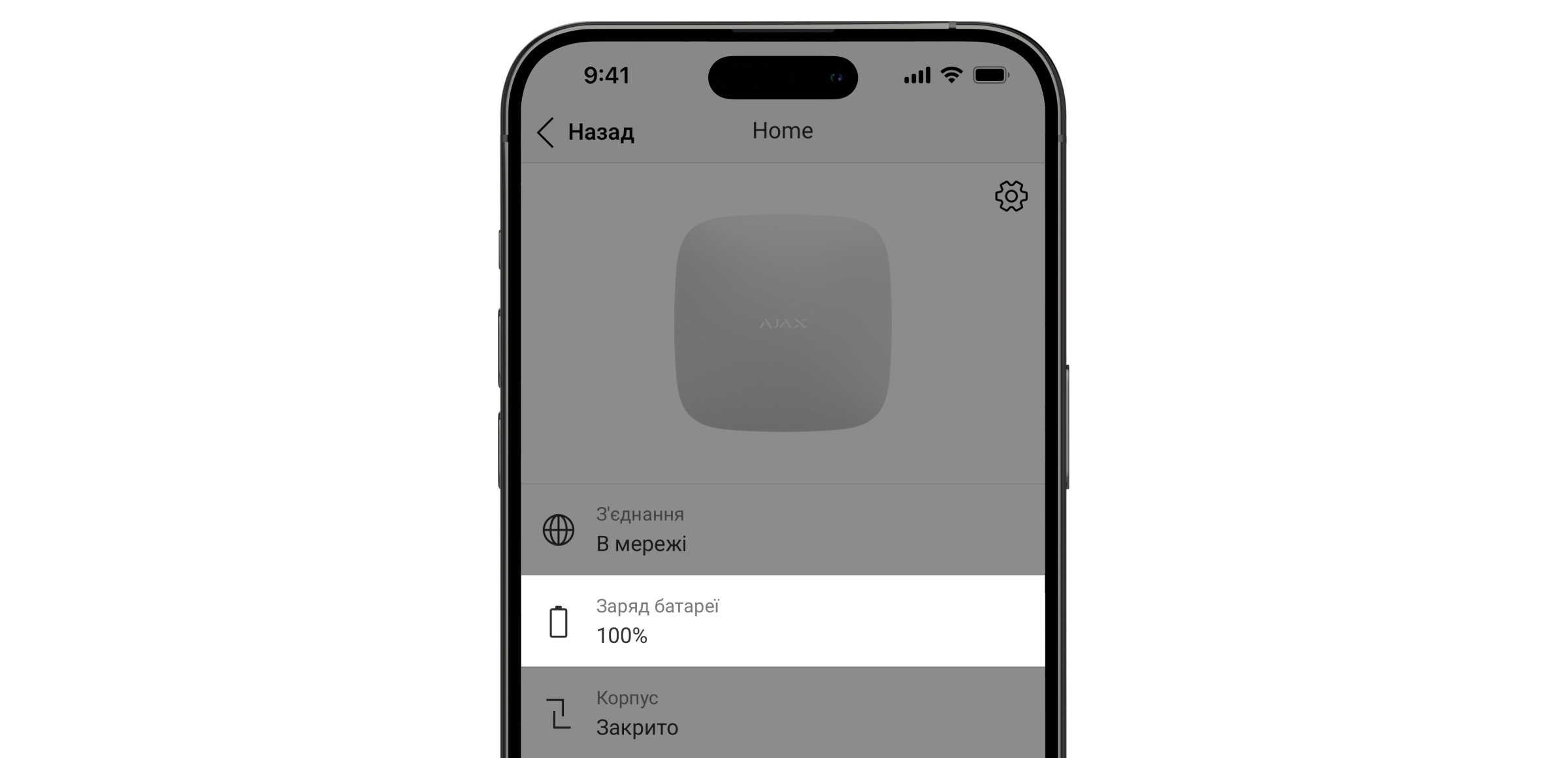

Після заміни акумулятора необхідно перевірити роботу хаба. Під’єднайте хаб до живлення й перевірте в мобільному застосунку, чи зміниться значення заряду акумулятора через 10 хвилин.

ajax мобільний застосунок

У разі некоректної роботи рекомендуємо звернутися до служби підтримки Ajax Systems або за місцем придбання.

ОБЕРЕЖНО!

Існує ризик вибуху, якщо акумулятор замінено неправильним типом. Батарейки не слід утилізувати як несортоване побутове сміття. Будь ласка, використовуйте систему громадського збору для повернення, переробки та обробки батарей відповідно до місцевих правил.
