Інструкція з використання Superior Hub Hybrid 2

Функціональні елементи

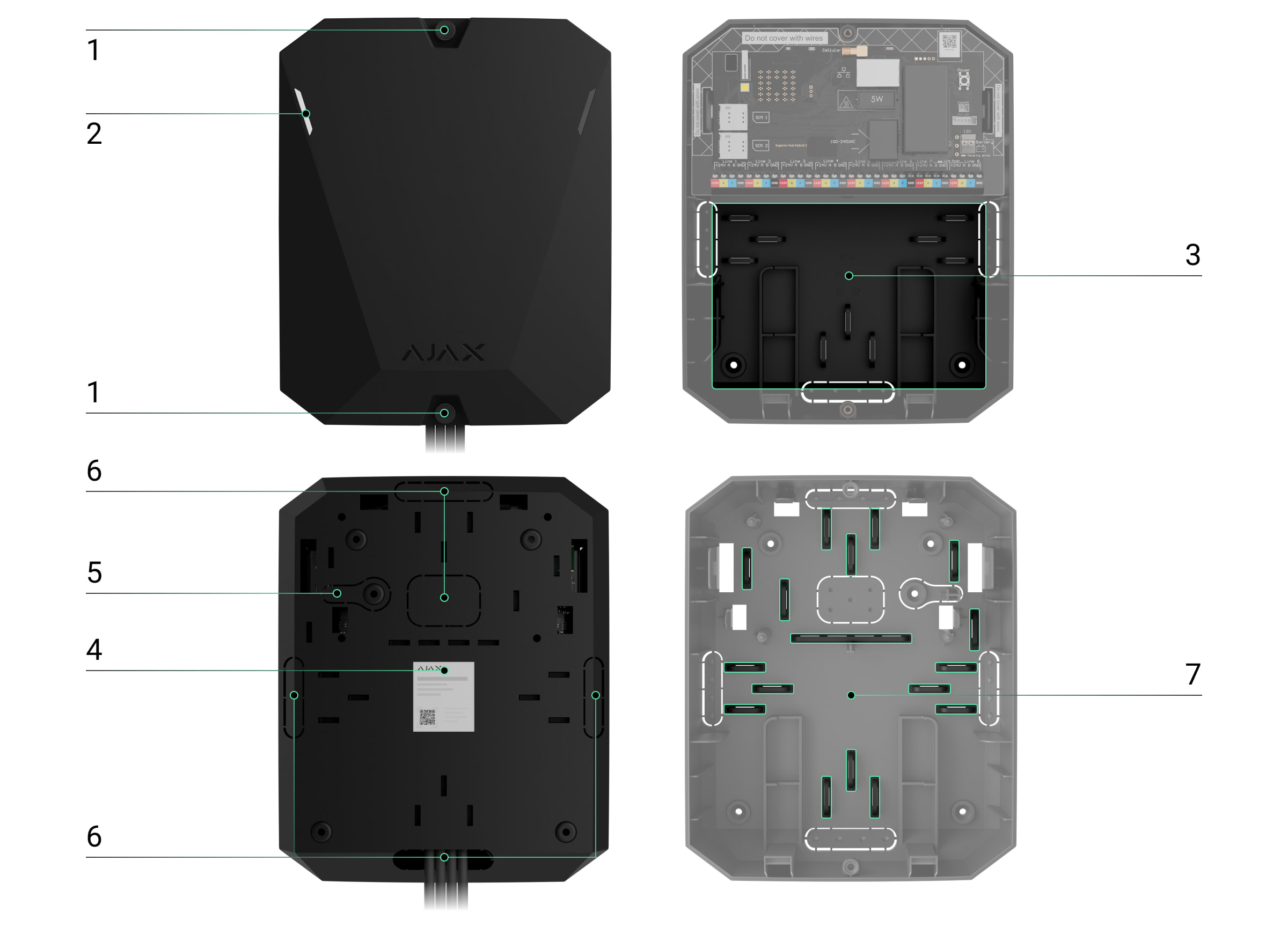

Елементи корпусу

1. Гвинти, що фіксують кришку корпусу. Використовуйте комплектний шестигранник (Ø 4 мм), щоб їх відкрутити.
2. Світлодіодний індикатор стану хаба.
3. Тримачі для резервної батареї.


   Резервна батарея не входить до комплекту.

4. QR-код та ідентифікатор (серійний номер) пристрою.
5. Перфорована частина корпусу. Потрібна для спрацювання кнопки тампера в разі спроби відірвати пристрій від поверхні. Не виламуйте її.
6. Перфоровані частини корпусу для дротів від підʼєднаних пристроїв.
7. Кріплення для фіксації кабелів.

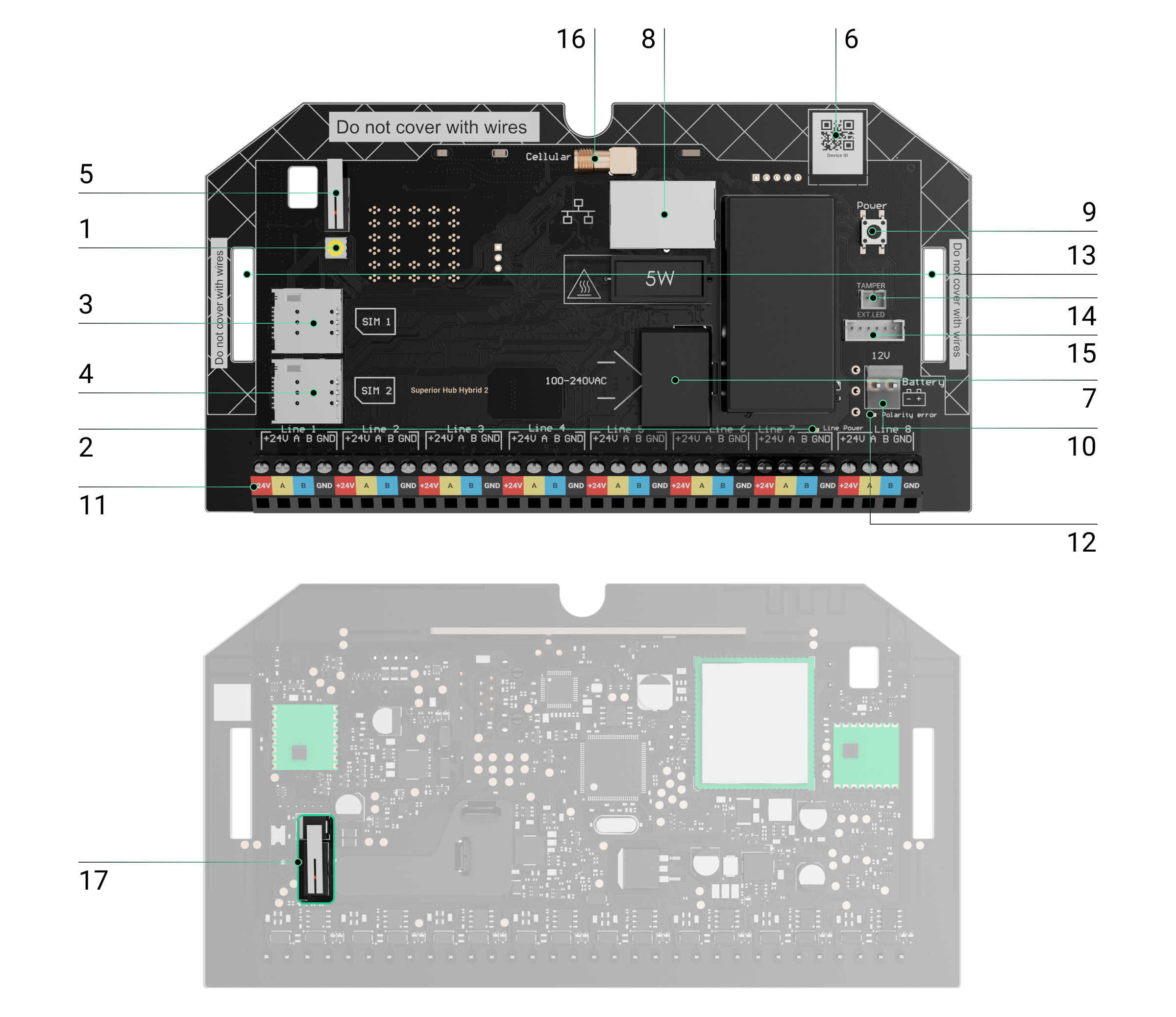

Елементи плати

1. Світлодіодний індикатор стану хаба та підключених каналів зв’язку.
2. Світлодіодний індикатор стану пристроїв, під’єднаних до ліній Fibra хаба.
3. Слот для першої карти micro SIM.
4. Слот для другої карти micro SIM.
5. Кнопка тампера на передній стороні. Сповіщає про спробу зняти кришку корпусу централі.
6. QR-код та ідентифікатор (серійний номер) пристрою.
7. Роз’єм для під’єднання кабелю живлення.
8. Роз’єм для під’єднання кабелю Ethernet.
9. Кнопка ввімкнення/вимкнення датчика.
10. Клеми для під’єднання резервного акумулятора 12 В.
11. Клеми ліній Fibra для під’єднання дротових пристроїв.
12. Індикатор несправності батареї. Загоряється, якщо порушено полярність під час під’єднання батареї ( коли до клеми «–» під’єднано «+» і навпаки).
13. Отвори, щоб встановити плату Superior Hub Hybrid 2 в корпус.
14. Розʼєм для підʼєднання тамперної плати до хаба. Тамперна плата входить до комплекту Case, який продається окремо.
15. Розʼєм для підʼєднання зовнішнього світлодіодного індикатора до хаба. Зовнішній світлодіодний індикатор входить до комплекту Superior Hub Hybrid 2.
16. Розʼєм для під’єднання зовнішньої антени для стільникового каналу звʼязку (гніздо SMA).
17. Кнопка тампера на задній стороні. Сповіщає про спробу відірвати корпус централі від поверхні.

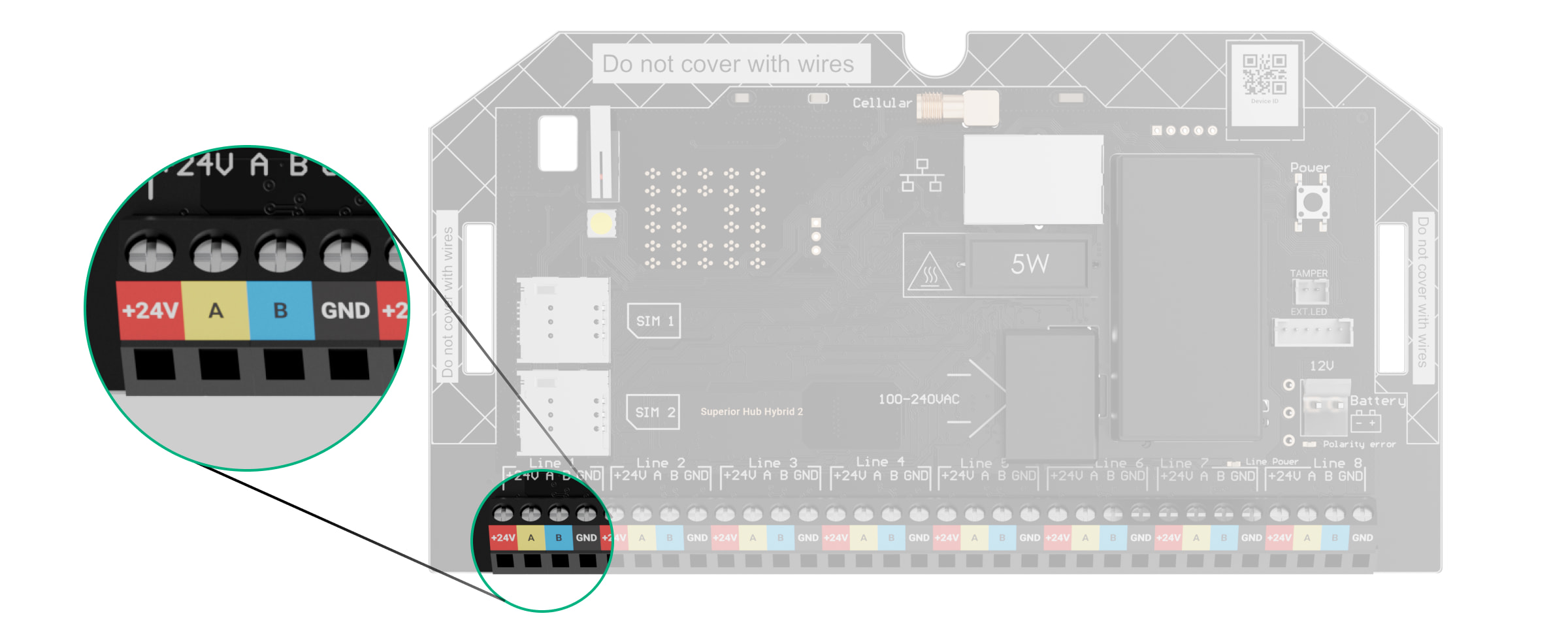

Клеми ліній Fibra

Superior Hub Hybrid 2 має вісім ліній Fibra. Нумерація від 1 до 8 зазначена на платі централі.

Клеми лінії Fibra:

1. +24 V — клема живлення 24 В⎓.
2. A — перша сигнальна клема.
3. B — друга сигнальна клема.
4. GND — земля живлення.

Дотримуйтесь полярності та порядку під’єднання дротів під час монтажу пристроїв Fibra.

Принцип роботи

Superior Hub Hybrid 2 — це гібридна централь системи Ajax, Вона керує роботою під’єднаних пристроїв. Хаб додається до простору — віртуальної сутності, де зібрані різні автономні пристрої, що розташовані на одному фізичному об’єкті.

До Superior Hub Hybrid 2 можна додати до 250 дротових і бездротових пристроїв Ajax. Додані пристрої захищають від вторгнення, пожежі й затоплення, а також дають змогу керувати електроприладами за сценаріями або вручну: у мобільному застосунку, за натисканням тривожної кнопки чи за активацією LightSwitch або клавіатури із сенсорним екраном.

Щоб контролювати роботу всіх пристроїв системи безпеки, хаб зв’язується з під’єднаними пристроями через три шифровані протоколи:

У разі спрацювання пристрою система здіймає тривогу менш ніж за секунду незалежно від протоколу зв’язку. За тривогою хаб активує сирени, запускає сценарії, а також сповіщає пульт охоронної компанії та всіх користувачів.

Захист від саботажу

OS Malevich

Superior Hub Hybrid 2 працює під керуванням операційної системи реального часу OS Malevich. Вона захищена від вірусів та кібератак.

OS Malevich додає системі Ajax нові можливості та функції завдяки дистанційному оновленню. Оновлення не потребує участі інженера монтажу чи користувача.

Оновлення займає до 2 хвилин, коли систему безпеки знято з охорони, а зовнішнє живлення та резервний акумулятор під’єднано.

Обліковий запис Ajax

Щоб налаштувати систему, встановіть PRO-застосунок Ajax та увійдіть в обліковий запис або створіть новий, якщо ви його не маєте. Не створюйте новий обліковий запис для кожного простору: один обліковий запис може керувати кількома системами. За необхідності права доступу для облікового запису можна налаштувати індивідуально для кожного простору.

Налаштування користувачів, системи та параметри під’єднаних пристроїв зберігаються на просторі. Зміна адміністратора простору, додавання або видалення користувачів не призводять до скидання налаштувань пристроїв, доданих до простору.

Додати й налаштувати Superior Hub Hybrid 2 можна лише у PRO-застосунках Ajax.

Вибір місця встановлення

Superior Hub Hybrid 2 потрібно встановлювати на вертикальній поверхні із використанням комплектних кріплень. В корпусі вже зроблено всі необхідні отвори для кріплення. Централь призначена для встановлення лише всередині приміщень. Бажано вибирати таке місце, щоб хаб був прихований від сторонніх очей. Наприклад, у коморі.

Встановіть хаб на вертикальній поверхні. Це забезпечить спрацювання кнопки тампера у випадку спроби відірвати хаб від поверхні. Перед встановленням акумулятора ознайомтесь з його документацією: деякі акумулятори можна встановлювати лише вертикально (клемами догори). Інший спосіб встановлення може призводити до швидкої деградації акумулятора.

Вибирайте таке місце встановлення, щоб хаб можна було під’єднати через усі можливі канали зв’язку — Ethernet і дві SIM-карти. Рівень сигналу стільникового зв’язку в місці встановлення має бути стабільним і становити 2–3 поділки. У місцях зі слабким сигналом рекомендується встановити зовнішню антену Ajax ExternalAntenna. За низького рівня сигналу стільникового зв’язку коректну роботу пристрою не може бути гарантовано.

Під час вибору місця встановлення враховуйте віддаленість хаба від бездротових пристроїв і наявність між ними перешкод для проходження радіосигналу: стін, міжповерхових перекриттів, розташованих у приміщенні габаритних об’єктів.

Приблизно розрахувати рівень сигналу в місці встановлення бездротових пристроїв допоможе наш калькулятор дальності радіозв’язку. Щоб розрахувати дальність дротового з’єднання, використовуйте Калькулятор живлення Fibra.

Проведіть тести рівня сигналу Jeweller, Wings і Fibra. В обраному місці встановлення хаб повинен мати стабільний рівень сигналу 2–3 поділки з усіма під’єднаними пристроями. За рівня сигналу 1 або 0 поділок ми не гарантуємо стабільну роботу системи безпеки.

Якщо в системі є пристрої з рівнем сигналу 1 або 0 поділок, змініть місце встановлення хаба чи пристрою. Якщо це неможливо або пристрій після переміщення все ще має низький або нестабільний рівень сигналу — використовуйте ретранслятори.

Під час проєктування системи безпеки об’єкта дотримуйтеся рекомендацій щодо розміщення. Тільки фахівці повинні проєктувати та встановлювати систему Ajax. Список авторизованих партнерів Ajax доступний за посиланням.

Де не можна встановлювати Superior Hub Hybrid 2

Проєктування

Щоб належним чином встановити та налаштувати пристрої, важливо правильно розробити проєкт системи. Він має враховувати кількість і типи пристроїв на об’єкті, їхні точні місце та висоту встановлення, довжину дротових ліній Fibra, тип кабелю й інші параметри. Поради щодо проєктування дротових систем Fibra наведені в цій статті.

Топології

Fibra — це протокол передавання даних дротових пристроїв Ajax. На фізичному рівні Fibra має вигляд шинного з’єднання: датчики під’єднані до централі за допомогою чотирижильного кабелю. Системи Ajax підтримують три топології: Промінь, Кільце і Дерево. Дізнатися більше про топології можна в цій статті.

Довжина і тип кабелю

Рекомендовані типи кабелю:

• U/UTP cat.5, 4 × 2 × 0,51 мм (24 AWG), матеріал провідника – мідь.
• Сигнальний кабель 4×0,22 мм2, матеріал провідника — мідь.

У разі використання іншого типу кабелю дальність дротового з’єднання може змінюватись. Інші типи кабелів не тестували.

Верифікація калькулятором

Щоб переконатися, що проєкт розраховано правильно і система працюватиме на практиці, скористайтеся калькулятором живлення Fibra. Він допомагає перевірити якість зв’язку та довжину кабелю для дротових пристроїв Fibra за вибраної конфігурації на етапі проєктування системи.

Підготовка до встановлення

Організація кабелів

Перед тим як прокладати кабелі, ознайомтеся з правилами електричної та пожежної безпеки у вашому регіоні. Обов’язково дотримуйтеся цих стандартів та нормативів. Поради щодо організації кабелів наведені в цій статті.

Прокладання кабелів

Уважно прочитайте розділ Вибір місця встановлення перед тим, як розпочати роботу. Чітко дотримуйтеся проєкту системи. Порушення основних правил встановлення Superior Hub Hybrid 2 і рекомендацій цієї інструкції може призвести до некоректної роботи, а також до втрати зв’язку з пристроєм.

Підготовка кабелю до під’єднання

Спочатку зніміть ізоляційний шар і зачистьте кабель спеціальним знімачем ізоляції. Кінці дротів, які вставляються в клеми пристрою, мають бути залуджені чи обтиснені гільзою. Це забезпечить надійне під’єднання та захистить провідник від окиснення. Поради щодо підготовки кабелю наведені у статті.

Встановлення

Перед встановленням Superior Hub Hybrid 2 впевніться, що вибрано оптимальне місце розташування, яке відповідає умовам цієї інструкції. Кабелі мають бути приховані від сторонніх очей і знаходитися у важкодоступному для зловмисників місці, щоб зменшити ризик саботажу. Якщо це можливо, кабелі слід вмонтовувати у стіни, підлогу чи стелю. Запустіть тест рівня сигналу Fibra перед фінальним встановленням.

У разі під’єднання до клем пристрою не скручуйте дроти між собою, а злютовуйте (спаюйте) їх. Кінці дротів, які вставляються в клеми пристрою, мають бути залуджені чи обтиснені гільзою. Це забезпечить надійне під’єднання. Дотримуйтеся техніки безпеки та правил виконання електромонтажних робіт під час під’єднання централі та дротових пристроїв.

Щоб встановити Superior Hub Hybrid 2 у стандартному корпусі:

1. Заздалегідь підготуйте отвори для кабелів, акуратно відламавши перфоровані частини корпусу Superior Hub Hybrid 2.



2. Заведіть кабелі живлення та Ethernet у корпус через підготовлені отвори.
3. Закріпіть корпус комплектними гвинтами на вертикальній поверхні у вибраному місці встановлення, використовуючи всі отвори. Враховуйте, що один з отворів розташований у перфорованій частині кріплення над кнопкою тампера. Цей отвір необхідний для спрацювання кнопки тампера, якщо зловмисник спробує демонтувати корпус.

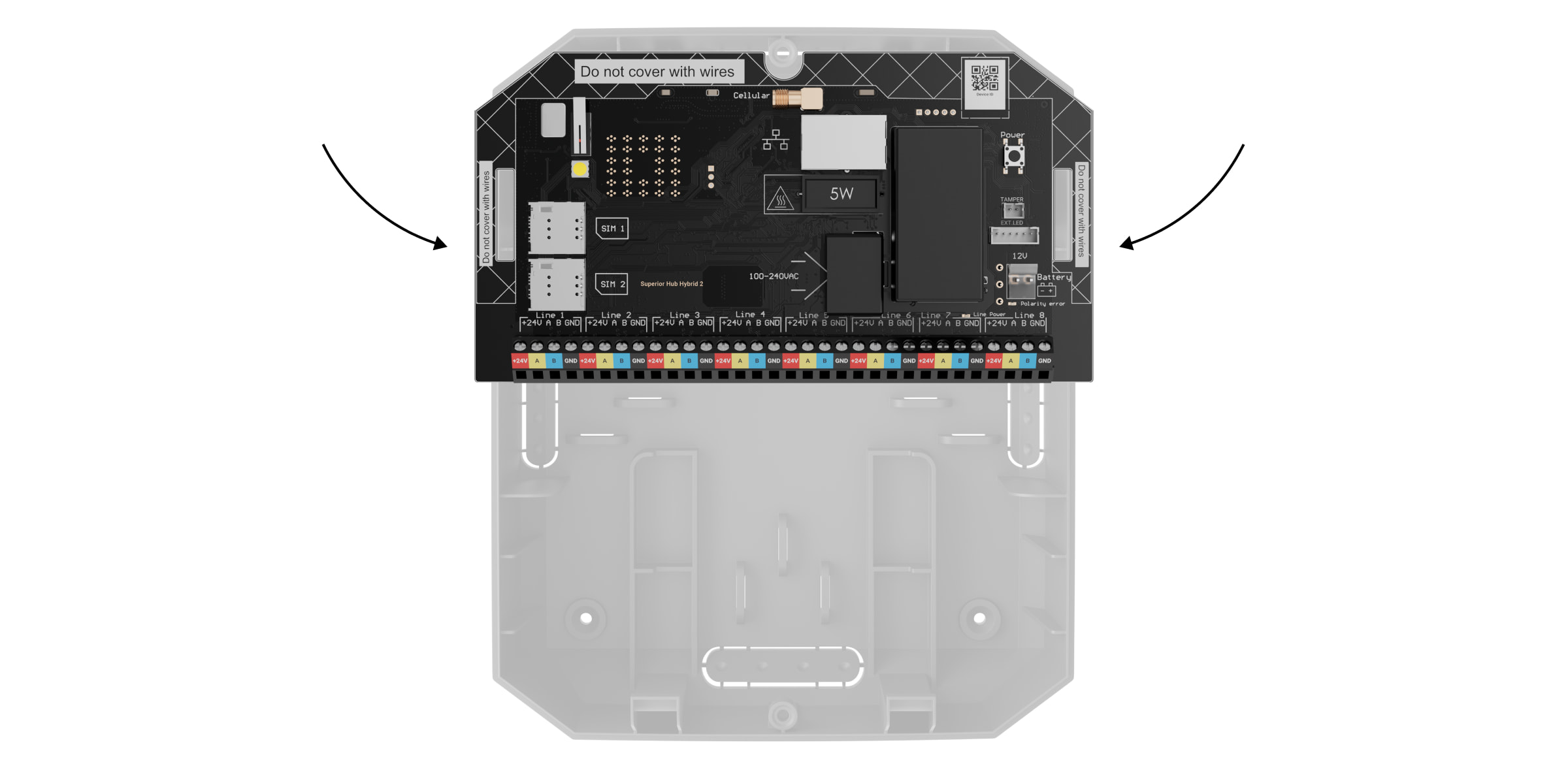

4. Встановіть плату Superior Hub Hybrid 2 на тримачі.



5. Під’єднайте зовнішню антену Ajax ExternalAntenna до відповідного розʼєму, якщо це необхідно.


   Використовуйте тільки антену Ajax ExternalAntenna. У разі використання сторонньої зовнішньої антени коректну роботу пристрою не може бути гарантовано. Перед встановленням ознайомтеся з інструкцією з використання ExternalAntenna.

6. Встановіть батарею у відповідному місці з тримачами корпусу.
7. Підʼєднайте резервну батарею до відповідного розʼєму хаба за допомогою комплектного кабелю. Дотримуйтеся полярності під’єднання дротів.
   Враховуйте, що до плати Superior Hub Hybrid 2 не можна під’єднувати сторонні блоки живлення.


   Використовуйте батарею 12 В⎓ ємністю 4, 7 або 9 А·год. Максимальні розміри батареї, яку можна встановити в корпус, становлять 5,94″ × 2,55″ × 3,70″, а максимальна вага — 11 фунтів. Для цієї конфігурації батареї в корпусі хаба передбачені спеціальні тримачі. Ви можете використовувати аналогічні батареї іншої ємності, якщо вони підходять за розміром, а час повного заряджання не перевищує 40 годин. Максимальний струм заряду батареї від Superior Hub Hybrid 2 — 300 мА.

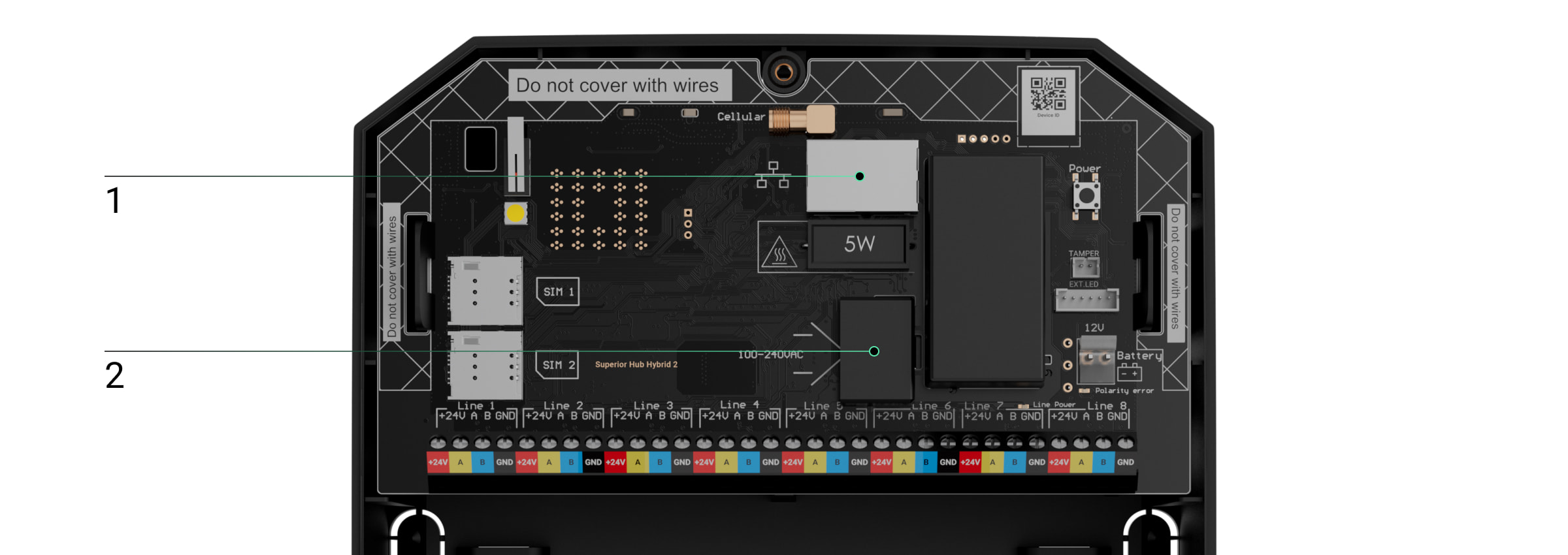

8. Під’єднайте кабелі живлення та Ethernet до відповідних роз’ємів.



   1 — роз’єм для Ethernet-кабелю.
   2 — роз’єм для кабелю живлення.



   Для відповідності вимогам INCERT використовуйте перехідник із гвинтовою клемною колодкою для підʼєднання зовнішнього живлення.

9. Закріпіть кабелі стяжками.

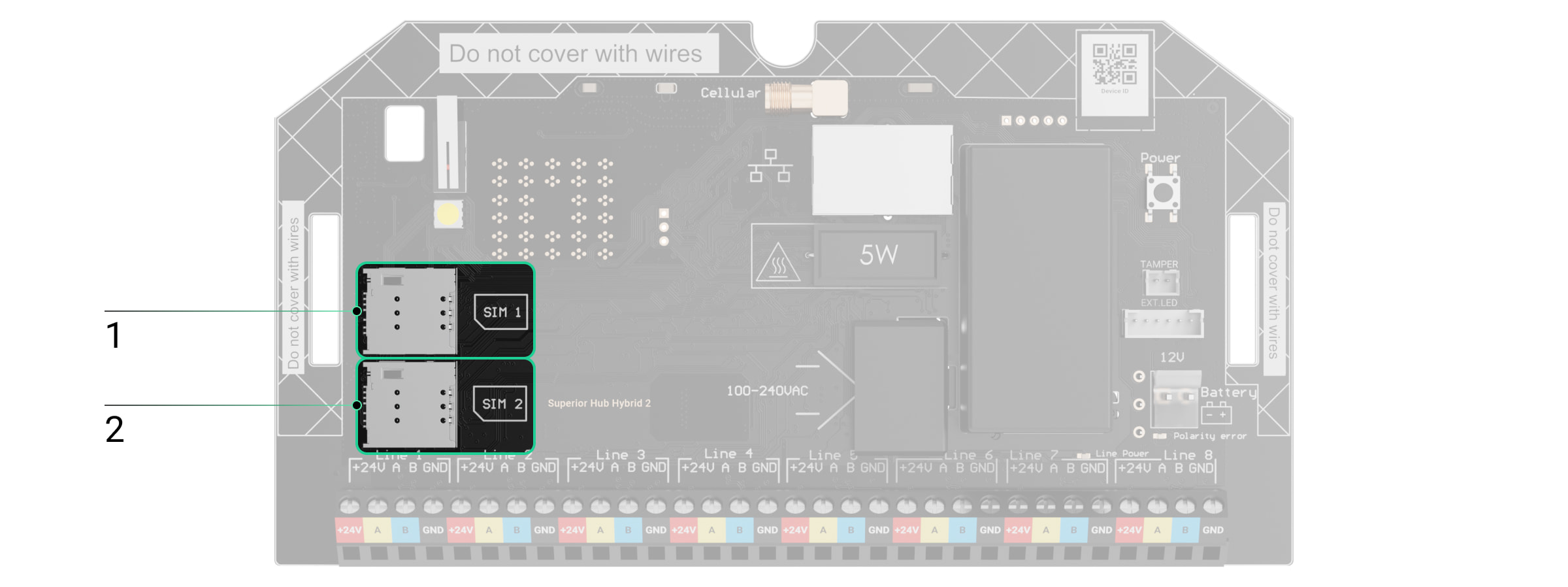

10. Вставте SIM-карти:



    1 — слот для першої карти micro SIM.
    2 — слот для другої карти micro SIM.

11. Натисніть та утримуйте кнопку живлення хаба. Після увімкнення хаба на платі засвітяться світлодіодні індикатори ліній Fibra.
12. Прикріпіть кришку до корпусу та зафіксуйте її комплектними гвинтами.
13. Додайте хаб у простір.
14. Перевірте стан корпусу в PRO-застосунку Ajax. Якщо спрацьовує тривога тампера, перевірте, чи щільно закритий корпус хаба.

Якщо відсутнє Ethernet-зʼєднання

Якщо ППКП не під’єднався до інтернету через Ethernet, у налаштуваннях роутера вимкніть проксі, фільтрацію за MAC-адресами й активуйте DHCP — ППКП автоматично отримає IP-адресу. Хаб автоматично отримає IP-адресу. Після цього в застосунку Ajax ви зможете задати статичну IP-адресу хаба.

Якщо відсутнє зʼєднання через SIM-карту

Для підключення до стільникової мережі в хаб потрібно вставити картку формату micro-SIM із вимкненим запитом PIN-коду і достатньою сумою на рахунку для оплати послуг за тарифами оператора. Вимкнути запит PIN-коду можна, вставивши SIM-карту в телефон.

Якщо хаб не може під’єднатися до стільникової мережі, використовуйте Ethernet для налаштування її параметрів: роумінгу, точки доступу APN, імені користувача та пароля. Щоб дізнатися ці параметри, зверніться до служби підтримки мобільного оператора.

Додавання хаба у застосунок Ajax

Використовуйте найновіші версії застосунків Ajax — це дає доступ до всіх наявних функцій і гарантує коректну роботу системи. Додати й налаштувати Superior Hub Hybrid 2 можна лише в PRO-застосунках Ajax.

Після додавання хаба до облікового запису ви отримаєте права адміністратора. Користувач з правами адміністратора може запрошувати до системи інших користувачів та визначати їхні права. На Superior Hub Hybrid 2 можна додати до 200 користувачів.

Кожен підключений до хаба обліковий запис PRO, а також профіль охоронної компанії є користувачами системи.

Заміна адміністратора та видалення його зі списку користувачів хаба не призводять до скидання налаштувань системи чи під’єднаних до неї пристроїв.

Якщо на хабі вже є користувачі, додати ваш обліковий запис на нього може адміністратор хаба, PRO з правами на налаштування системи або монтажна компанія, яка обслуговує потрібний хаб. Ви отримаєте сповіщення про те, що хаб підключений до іншого облікового запису. Щоб дізнатися, кому належать права адміністратора на хабі, зверніться до служби технічної підтримки Ajax.

Види облікових записів та їхні права

Щоб додати хаб у PRO-застосунок Ajax:

1. Під’єднайте до хаба зовнішнє живлення, резервний акумулятор, Ethernet та/або SIM-карти.
2. Увімкніть хаб і дочекайтеся, доки світлодіодний індикатор стану зв’язку засвітиться зеленим чи білим кольором.
3. Відкрийте PRO-застосунок Ajax. Надайте застосунку доступ до запитуваних функцій. Це дасть змогу використовувати всі можливості застосунків Ajax і не пропускати сповіщення про тривоги та події.
4. Переконайтеся, що маєте простір. Якщо не маєте його, створіть простір.
   Що таке простір
   Як створити простір
5. Натисніть Додати хаб.
6. Виберіть спосіб — вручну чи з покроковою інструкцією. Якщо ви налаштовуєте систему вперше, скористайтеся покроковою інструкцією.

Щоб додати хаб вручну:

• Задайте ім’я хаба.
• Проскануйте QR-код хаба або введіть ідентифікатор вручну.
• Дочекайтесь додавання хаба. Після прив’язування хаб зʼявиться у вкладці Пристрої PRO-застосунку Ajax.

Якщо ви вибрали покрокову інструкцію, дотримуйтесь інструкцій у застосунку. Після завершення хаб і додані на нього пристрої показуватимуться у вкладці Пристрої у PRO-застосунку Ajax.

Підготовка до під’єднання пристроїв

Перш ніж додавати пристрої до системи створіть хоча б одну віртуальну кімнату. Кімнати потрібні для сортування пристроїв та інформативності повідомлень. Назви пристроїв та кімнат показуватимуться в тексті подій і тривог системи Ajax.

Додавання бездротових пристроїв

Щоб додати бездротовий пристрій на хаб, у PRO-застосунку Ajax:

1. Перейдіть у вкладку Пристрої та натисніть Додати пристрій.
2. Задайте ім’я пристрою.
3. Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код з ідентифікатором можна знайти на корпусі пристрою. Також він продубльований на коробці пристрою.
4. Виберіть віртуальну кімнату і групу охорони (якщо активовано режим груп).
5. Натисніть Додати, після чого буде запущено зворотний відлік часу.
6. Дотримуйтесь інструкцій у застосунку, щоб під’єднати пристрій.
7. Повторіть кроки 1–6, щоб додати всі потрібні пристрої.

Щоб додати пристрій до хаба, пристрій має перебувати у зоні дії радіозв’язку хаба — на одному об’єкті, що охороняється.

Під’єднання дротових пристроїв

Встановлення та підʼєднання

Перед монтажем пристроїв упевніться, що вибрали оптимальне місце їхнього розташування і воно відповідає умовам інструкції з використання. Дроти мають бути приховані від сторонніх очей і міститись у важкодоступному для зловмисників місці, щоб зменшити ймовірність саботажу. В ідеалі — дроти має бути зашито у стіни, підлогу та/або стелю. Перед фінальним монтажем виконайте тест рівня сигналу Fibra.

Щоб під’єднати дротовий пристрій до хаба:

1. Знеструмте та вимкніть хаб. Вимкніть резервний акумулятор.

   1 — зовнішнє живлення.
   2 — резервний акумулятор.

2. Заведіть чотирижильні кабелі в корпус. Під’єднайте дроти до клем ліній Superior Hub Hybrid 2:



   +24 В — клема живлення 24 В⎓.
   A, B — сигнальні клеми.
   GND — заземлення.

3. Під’єднайте інший кінець чотирижильного кабелю до клем першого пристрою в лінії, дотримуючись полярності та порядку під’єднання дротів. Надійно зафіксуйте кабель у клемах пристрою.
4. Якщо до сегмента треба під’єднати ще пристрої, підготуйте і заведіть кабель для наступного пристрою в клеми.



   +24 В — клема живлення 24 В⎓.
   A, B — сигнальні клеми.
   GND — заземлення.

5. За необхідності під’єднайте до лінії інші пристрої.
6. Встановіть резистор-термінатор 120 Ом для останнього пристрою в лінії, якщо використовуєте під’єднання за топологією Промінь. Термінуючий резистор встановлюється між клемами A і B останнього пристрою лінії.



   Якщо пристрої під’єднані за топологією Кільце, термінуючий резистор не потрібен. У цьому випадку під’єднайте останній пристрій у лінії до клем наступної лінії Fibra хаба.



   Номінальний опір термінуючого резистора — 120 Ом. Резистори входять до комплекту Superior Hub Hybrid 2.

   Дізнатися більше про топології підʼєднання
7. Під’єднайте живлення до хаба та увімкніть його.
8. Додайте пристрої до системи вручну або за допомогою сканування ліній.
9. Виконайте тест рівня сигналу Fibra для кожного під’єднаного пристрою. Рекомендований рівень сигналу: дві або три поділки. В іншому разі перевірте під’єднання та цілісність дротів або змініть розташування пристроїв системи.

Додавання дротових пристроїв

Доступні два способи додавання дротових пристроїв у PRO-застосунку Ajax: вручну та автоматично. Вручну зручно додавати невелику кількість пристроїв — наприклад, у разі заміни несправного датчика на новий. Автоматичне сканування ліній зручне в разі додавання великої кількості пристроїв.

Під’єднаний до хаба пристрій з’явиться в переліку пристроїв хаба в застосунку Ajax.

Оновлення статусів пристроїв залежить від налаштувань Fibra. Значення за початкових налаштувань — 36 секунд.

Щоб інженер монтажу міг правильно назвати пристрій, додати його до кімнати та групи, ми передбачили два способи ідентифікації пристроїв: за індикацією світлодіода і за спрацюванням.

Якщо на хаб уже додано максимальну кількість пристроїв (для Superior Hub Hybrid 2 — 250 за стандартних налаштувань та 200 дротових пристроїв на одну лінію Fibra), у разі спроби додати більше пристроїв ви отримаєте сповіщення про помилку.

Під’єднані пристрої Ajax працюють лише з одним хабом. Після додавання нового хаба їх не буде видалено зі списку пристроїв старого хаба. Це потрібно зробити у PRO-застосунку Ajax.

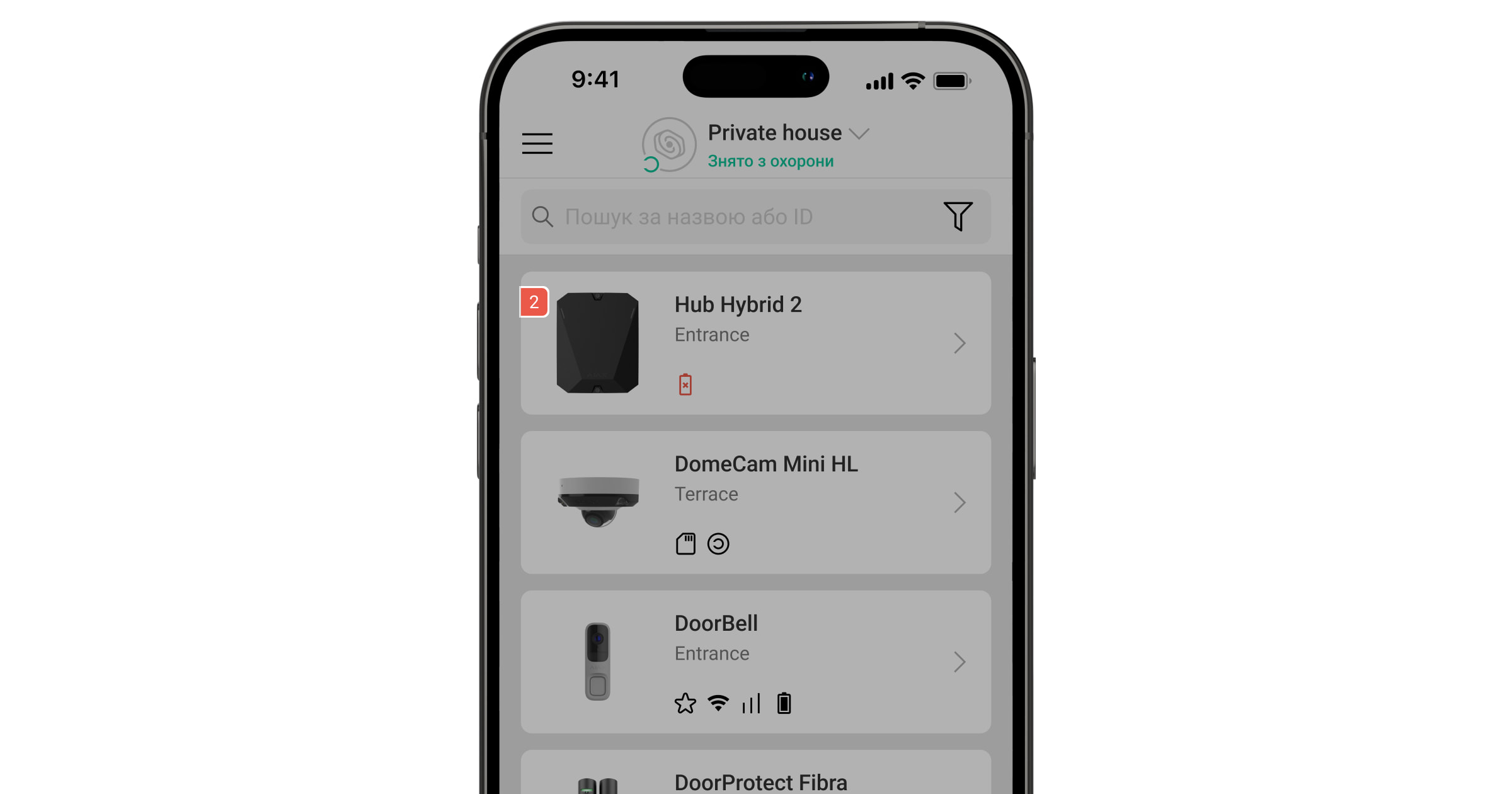

Лічильник несправностей

Якщо виявлено несправність хаба (наприклад, відсутнє зовнішнє живлення), на іконці пристрою в застосунку Ajax з’являється лічильник несправностей.

Усі несправності можна побачити у станах хаба. Поля з несправностями будуть підсвічені червоним кольором.

Іконки

Іконки показують деякі стани Superior Hub Hybrid 2. Побачити їх можна в застосунку Ajax на вкладці Пристрої .

Іконка	Значення
	Додаткові послуги активовані відповідно до плану передплати. Дізнатися більше
	Хаб працює в мережі 2G.
	Хаб працює в мережі 3G.
	Хаб працює в мережі 4G (LTE).
	SIM-карту не вставлено. Вставте хоча б одну SIM-карту.
	SIM-карта несправна або на ній встановлено PIN-код. Перевірте роботу SIM-карти в телефоні та вимкніть запит PIN-коду.
	Рівень заряду акумулятора хаба. Відображається з кроком 1%.
	Резервну батарею не під’єднано.
	У Superior Hub Hybrid 2 виявлено несправність. Відкрийте стани хаба, щоб дізнатися більше.
	Хаб на зв’язку з пультом охоронної компанії через пряме з’єднання. Іконка не зображується, якщо пряме з’єднання відсутнє або не налаштоване.  Дізнатися більше
	Відсутній зв’язок хаба з пультом охоронної компанії через пряме з’єднання. Іконка не зображується, якщо пряме з’єднання відсутнє або не налаштоване. Дізнатися більше
	Хаб у режимі енергозбереження.
	Хаб втратив зв’язок із сервером Ajax Cloud.

Стани

Про стани можна дізнатись у застосунку Ajax:

1. Перейдіть у вкладку Пристрої .
2. Виберіть Superior Hub Hybrid 2 зі списку.

Параметр	Значення
Несправність	Після натискання на кнопку відкриється список несправностей Superior Hub Hybrid 2. Поле з’являється, лише якщо виявлено несправність.
Рівень стільникового сигналу	Рівень сигналу мобільної мережі на активній SIM-карті. Встановлюйте хаб у місцях, де рівень стільникового зв’язку становить 2–3 поділки. У місцях зі слабким сигналом рекомендується встановити зовнішню антену Ajax ExternalAntenna. У разі встановлення хаба в місці зі слабким або нестабільним рівнем сигналу він не зможе додзвонитися або надіслати SMS про подію чи тривогу.
Зовнішня антена стільникового звʼязку	Стан підʼєднання зовнішньої антени: Підʼєднано — антену підʼєднано до порту стільникового звʼязку. Не підʼєднано — антену не підʼєднано до порту стільникового звʼязку. Пошкоджено — антена зламана. Виявлення пошкодження зовнішньої антени можливе лише за умови, що корпус хаба закритий належним чином.
Підʼєднання до системи	Стан з’єднання між хабом та Ajax Cloud: В мережі — хаб має зв’язок з Ajax Cloud. Не в мережі — хаб не має зв’язку з Ajax Cloud. Перевірте підключення хаба до інтернету. Коли Superior Hub Hybrid 2 не має зв’язку із сервером, у списку пристроїв іконки хаба та всіх доданих пристроїв стають напівпрозорими.
Заряд батареї	Рівень заряду резервної батареї хаба. Відображається з кроком 1%. За рівня заряду 20% і нижче хаб повідомить про розрядження акумулятора. Дізнатися більше
Корпус	Стан тампера, який реагує на відривання чи відкриття корпусу Case: Закрито — кришка корпусу Case закрита. Нормальний стан корпусу. Відкрито – кришка корпусу відкрита, або іншим чином порушено цілісність корпусу. Перевірте стан корпусу. Дізнатися більше
Тамперна плата	Стан тамперної плати корпусу, підʼєднаної до плати хаба: Не підʼєднано — тамперна плата не підʼєднана до хаба. Підʼєднано — тамперна плата підʼєднана до хаба.
Живлення ліній	Стан живлення на лініях Fibra централі: Увімкнено — живлення подається на всі лінії Fibra. Вимкнено — живлення не подається на всі лінії Fibra.
Зовнішнє живлення	Стан під’єднання зовнішнього живлення: Підʼєднано — хаб під’єднано до зовнішнього живлення. Відключено — зовнішнє живлення відсутнє. Перевірте під’єднання Superior Hub Hybrid 2 до зовнішнього живлення.
Стільникові дані	Стан підключення хаба до мобільного інтернету: Під’єднано — хаб має зв’язок з Ajax Cloud через мобільний інтернет. Не під’єднано — хаб не має зв’язку з Ajax Cloud через мобільний інтернет. Перевірте підключення Superior Hub Hybrid 2 до інтернету через мобільну мережу. Вимкнено — опцію вимкнено в налаштуваннях хаба. Якщо рівень стільникового сигналу становить 1–3 поділки, а на рахунку хаба достатньо коштів та/або є бонусні SMS/дзвінки, він зможе телефонувати й надсилати SMS, навіть якщо в цьому полі відображається стан Не під’єднано.
Ethernet	Стан підключення хаба до інтернету через Ethernet: Під’єднано — хаб має зв’язок з Ajax Cloud через Ethernet. Нормальний стан. Не під’єднано — хаб не має зв’язку з Ajax Cloud через Ethernet. Перевірте підключення Superior Hub Hybrid 2 до інтернету через дротовий зв’язок. Вимкнено — опцію вимкнено в налаштуваннях хаба.
SIM-карта 1	Номер SIM-карти, встановленої у перший слот. Щоб скопіювати номер, натисніть на нього. Якщо номер телефону зображується як Невідомий номер, він не записаний оператором у пам’ять SIM-карти.
SIM-карта 2	Номер SIM-карти, встановленої у другий слот. Щоб скопіювати номер, натисніть на нього. Якщо номер телефону зображується як Невідомий номер, він не записаний оператором у пам’ять SIM-карти.
Рівень потужності шуму (дБм)	Рівень потужності шуму в радіоканалі. Вимірюється у місці, де встановлено хаб. Перші два значення показують рівень на частотах Jeweller, а третє — на Wings. Прийнятне значення —80 дБм і менше. Наприклад, значення –95 дБм вважають допустимим, а –70 дБм — недопустимим. Що таке глушіння системи безпеки
Модель хаба	Назва моделі хаба. Відмінності хабів Ajax
Апаратна версія	Апаратна версія Superior Hub Hybrid 2. Не оновлюється.
Прошивка	Версія прошивки Superior Hub Hybrid 2. Оновлюється віддалено. Дізнатися більше
Ідентифікатор	Ідентифікатор (перші 8 цифр серійного номера) Superior Hub Hybrid 2. Ідентифікатор міститься на коробці пристрою та платі під QR-кодом.
IMEI	Унікальний серійний номер для ідентифікації модема хаба в мережі GSM, що складається з 15 цифр. Відображається лише коли SIM-карта встановлена в хаб.

Налаштування

Налаштування централі можна змінити у PRO-застосунках Ajax. Для цього:

1. Увійдіть у PRO-застосунок Ajax.
2. Вибрати об’єкт зі списку.
3. Перейдіть у вкладку Пристрої .
4. Виберіть хаб.
5. Перейдіть до його Налаштувань, натиснувши на іконку шестерні .
6. Виберіть категорію налаштувань та внесіть зміни. Після внесення змін для збереження нових параметрів натисніть кнопку Назад.

Коди доступу клавіатур

Налаштування паролів клавіатур для людей, які не зареєстровані в системі.

Ви можете створити код для користувачів, які не додані у простір. Це зручно, наприклад, для надання клінінговій компанії доступу до керування охороною. Знаючи код доступу, достатньо ввести його на клавіатурі Ajax для зняття або встановлення системи під охорону.

Щоб встановити код доступу для незареєстрованої в системі людини:

1. Натисніть Додати код.
2. Задайте Імʼя користувача та Код доступу.
3. Натисніть Додати.

Якщо потрібно додати код примусу, змінити код доступу або ідентифікатор коду, налаштувати доступу до груп і Нічний режим, тимчасово вимкнути або видалити код, виберіть його в списку і внесіть зміни.

Створені коди доступу дійсні для всіх клавіатур, доданих на хаб. Superior Hub Hybrid 2 підтримує до 200 кодів доступу.

Superior Hub Hybrid підтримує до 50 кодів доступу. Кожну цифру коду можна задати від 0 до 9.

Superior Hub Hybrid 2 підтримує понад 1 000 000 варіацій кодів.

Як керувати охороною за допомогою кодів доступу на Superior KeyPad Fibra

Обмеження довжини пароля

Налаштування доступне лише у PRO-застосунках Ajax.

Налаштуйте вимоги щодо довжини паролів, які використовуються для авторизації користувачів і їхнього доступу до системи. Можна вибрати опцію Гнучка (від 4 до 6 символів) або вказати фіксовану довжину пароля: 4 символи, 5 символів або 6 символів.

Зверніть увагу: коли ви встановлюєте фіксовану довжину коду, система скидає всі раніше налаштовані коди доступу.

Фіксована довжина пароля потрібна для функції Легке керування охороною, яка дає змогу знімати систему з охорони без натискання кнопки зняття з охорони на клавіатурі після введення коду або використання пристрою доступу.

Дізнатися більше про легке керування охороною

Jeweller/Fibra

Налаштування періоду опитування між хабом та під’єднаними пристроями. Налаштування встановлюють, як часто хаб обмінюється даними з пристроями, і як швидко виявляється втрата зв’язку.

• Інтервал опитування пристроїв, с — періодичність опитування доданих пристроїв хабом; задається в діапазоні від 12 до 300 секунд. Значення за початкових налаштувань — 36 секунд. Налаштовується для дротових і бездротових пристроїв системи.
• Кількість недоставлених відповідей, щоби вважати датчик втраченим — лічильник недоставлених відповідей. Значення за замовчуванням – 8 відповідей (для бездротових і дротових пристроїв налаштовують окремо).

Не зменшуйте стандартні значення періоду та інтервалу опитування без нагальної потреби.

Час до надсилання сповіщення про втрату зв’язку між хабом та пристроєм буде обчислено за формулою:

Інтервал опитування пристроїв × Кількість недоставлених відповідей, щоб вважати датчик втраченим

Чим менший період опитування, тим швидше хаб дізнається про події під’єднаних пристроїв, а пристрої — отримають команди хаба. Інформацію про тривоги та саботаж система передає миттєво незалежно від інтервалу опитування. Зменшення періоду опитування впливає на термін роботи бездротових пристроїв від батареї.

Дізнатися більше

The ping interval limits the maximum number of connected devices:

Інтервал	Ліміт на підʼєднання
12 с	39 пристроїв
24 с	79 пристроїв
36 с (за початкових налаштувань)	119 пристроїв
48 с	159 пристроїв
72 с	200 пристроїв
84 с	250 пристроїв

За будь-яких налаштувань періоду опитування на Superior Hub Hybrid 2 можна додати до 10 сирен і до 50 клавіатур із вбудованим зумером.

Виявлення глушіння радіоефіру — ці налаштування забезпечують відповідність системи вимогам стандарту EN 50131 (Grade 3). Доступні дві опції:

• Удосконалений алгоритм виявлення глушіння.
• Відправляти сповіщення про глушіння радіоефіру як тривогу — коли опцію увімкнено, сповіщення про високий рівень радіозавад буде надіслано як тривогу всім користувачам системи.

Налаштування телефонії

Налаштування доступне лише у PRO-застосунках Ajax.

Налаштування телефонії дають змогу налаштувати хаб Ajax на зв’язок із пультом централізованого спостереження (ПЦС) за протоколом SIP.

Як налаштувати телефонію на хабі Ajax

У застосунку Ajax PRO Desktop можна створити та застосувати шаблон налаштувань телефонії, щоб заощадити час у разі налаштування декількох систем.

Як створити та застосувати шаблони налаштувань у системі Ajax

Лінії

Група налаштувань дротових під’єднаних пристроїв Fibra.

Живлення ліній — дає змогу керувати живленням ліній Superior Hub Hybrid 2. Коли увімкнено, живлення подається на під’єднані пристрої Fibra. Живлення увімкнено за початкових налаштувань.

Зʼєднання кільцем — дає змогу створити кільце в застосунку, а потім підʼєднати лінії вручну, вибравши відповідні входи.

Тест живлення ліній — дає змогу запустити тест живлення ліній Superior Hub Hybrid 2. Він імітує максимально можливе енергоспоживання: датчики генерують сигнали тривоги, активуються клавіатури та сирени.

Якщо система проходить тест, усім дротовим пристроям буде достатньо живлення у будь-яких ситуаціях.

Під час тесту живлення ліній активуються під’єднані дротові сирени.

Додати всі пристрої Fibra — дає змогу запустити сканування ліній Fibra. Функція показує всі підʼєднані до хаба дротові пристрої, що дає змогу швидко встановити імена, групи охорони та кімнати розташування.

Сервісні

Група сервісних налаштувань хаба. Поділяється на 2 підгрупи: загальні налаштування та розширені.

Загальні налаштування

Яскравість LED

Налаштування яскравості світлодіодного індикатора хаба.

Оновлення прошивки

Меню містить налаштування оновлення прошивки хаба.

• Автоматичне оновлення ПЗ — налаштовує автоматичні оновлення OS Malevich (увімкнено за початкових налаштувань):
  • Якщо опцію увімкнено, прошивка оновлюється автоматично, коли доступне нове оновлення. Для автоматичного оновлення систему має бути знято з охорони, а зовнішнє живлення має бути підʼєднано до хаба.
  • Якщо опцію вимкнено, система не оновлюється автоматично. За наявності нової версії прошивки застосунок запропонує оновити OS Malevich.
• Перевірити наявність оновлень — дає змогу вручну перевіряти та встановлювати нові версії прошивки, якщо вони доступні. Ця опція доступна тільки за увімкненого налаштування Автоматичне оновлення ПЗ.

Якщо на хабі встановлено застарілу прошивку, під час додавання пристрою на хаб може виникнути помилка. У такому разі система запропонує користувачу відкрити розділ Оновлення прошивки в налаштуваннях Сервісні та перевірити наявність нової версії. Якщо вона доступна, користувач зможе розпочати оновлення прошивки за запитом.

Як оновлюється OS Malevich

Логи хаба

Налаштування дає змогу вибрати канал передавання логів хаба або вимкнути їхнє записування:

• Ethernet — система передає логи через дротовий інтернет.
• Вимкнено — логування вимкнено.

Логи — це файли, що містять інформацію про роботу системи. Не вимикайте логи, оскільки ця інформація може допомогти в разі виникнення помилок у роботі системи. Логи можуть бути передані лише через Ethernet.

Як надіслати звіт про помилку

Затримка оповіщень про втрату зовнішнього живлення

Налаштування тривалості затримки при відправленні сповіщення про втрату зовнішнього живлення.

Затримку можна встановити від 1 хвилини до 1 години з інтервалом вибору 1 хвилина.

Кількість сповіщень “Поки хаб не в мережі”

Події за час відсутності зв’язку із сервером записуються в буфер хаба й будуть доставлені в застосунки Ajax після відновлення зв’язку.

Це налаштування дає змогу вибрати кількість останніх подій, які система надішле до застосунків Ajax після відновлення зв’язку.

Можна вибрати від 100 (за початкових налаштувань) до 1000 подій з кроком 50 подій.

Дізнатися більше

Розширені налаштування

Налаштування системи за PD 6662

Відкриває покрокову інструкцію налаштування системи для відповідності британському охоронному стандарту PD 6662:2017.

Дізнатися більше про PD 6662:2017

Налаштування системи за PD 6662:2017

Зʼєднання із сервером

Налаштування зв’язку між хабом та сервером Ajax Cloud:

• Затримка сповіщення про втрату зв’язку з хабом, с. Затримка потрібна для зниження ризику хибного сповіщення про втрату зв’язку із сервером Ajax Cloud. Активується після 3 невдалих опитувань хаб — сервер. Задають у діапазоні від 30 до 600 секунд. Рекомендоване й задане за замовчуванням значення — 300 секунд.
• Інтервал опитування хаб — сервер, с. Періодичність опитування хабом сервера Ajax Cloud. Задають у діапазоні від 10 до 300 секунд. Рекомендоване й задане за замовчуванням значення — 60 секунд.

Час до надсилання сповіщення про втрату зв’язку між хабом та Ajax Cloud буде обчислено за формулою:

(Інтервал опитування × 3) + Часовий фільтр.

Із заданими за замовчуванням налаштуваннями Ajax Cloud реєструє втрату зв’язку з хабом через 8 хвилин:

(60 с × 3) + 300 с = 8 хв.

• Отримувати сповіщення про втрату зв’язку з сервером без тривоги. Застосунки Ajax можуть інформувати про втрату зв’язку між хабом і сервером двома способами: стандартним сигналом пуш-сповіщення або звуком сирени (увімкнено за замовчуванням). Якщо опція активна, повідомлення надходить зі стандартним сигналом пуш-сповіщення.
• Сповіщати про втрату зв’язку за каналом. Система Ajax може сповіщати користувачів і охоронну компанію про втрату зʼєднання між хабом і сервером Ajax Cloud через один із каналів звʼязку.

  У меню можна вибрати канали зв’язку, про втрату з’єднання в яких сповіщатиме система (Ethernet та/або стільниковий зв’язок), а також затримку надсилання таких повідомлень.

• Затримка надсилання сповіщення, хв — час затримки перед надсиланням сповіщення про втрату з’єднання в одному з каналів зв’язку. Задають у діапазоні від 3 до 30 хвилин.

  Час надсилання сповіщення про втрату з’єднання в одному з каналів зв’язку буде обчислено за формулою:

  (Інтервал опитування × 3) + Часовий фільтр + Затримка надсилання сповіщення.

Звуки тривог і несправностей

Меню містить три групи налаштувань: параметри активації сирен, індикація сирен після тривог та параметри активації сповіщень на клавіатурі.

Параметри активації сирен

Якщо відкрито корпус хаба або датчика. Якщо функція активна, хаб активує під’єднані сирени, якщо відкрито корпус хаба, датчика чи будь-якого іншого пристрою Ajax.

Якщо натиснуто тривожну кнопку в застосунку. Якщо функція активна, хаб активує під’єднані сирени, якщо було натиснуто тривожну кнопку в застосунку Ajax.

Вимкнути реакцію сирен на натискання тривожної кнопки SpaceControl можна в налаштуваннях брелока у застосунку Ajax (Пристрої → Ajax SpaceControl Jeweller → Налаштування ).

Перезапускати сигнал тривоги при кожному спрацюванні датчиків. Якщо опцію увімкнено, кожна нова тривога від охоронних пристроїв перезапускатиме сигнал тривоги сирени. Вимкніть це налаштування, щоб сигнал сирени спрацьовував лише за першим датчиком, який зафіксував тривогу.

Налаштування індикації сирен після тривог

Налаштування доступне лише у PRO-застосунках Ajax.

Світлодіодною індикацією сирена може інформувати, що в системі під охороною була тривога. Завдяки цій можливості користувачі й патрулі охоронних компаній, що проїздять повз, можуть побачити, що в системі було спрацювання.

Як працює функція в сирені Superior StreetSiren DoubleDeck Fibra

Параметри активації сповіщень на клавіатурі

Налаштування доступне лише у PRO-застосунках Ajax.

Підʼєднані до хаба клавіатури видаватимуть звуковий сигнал, сповіщаючи про несправність. Щоб активувати звукові сповіщення, увімкніть опції Коли будь-який пристрій розрядився та Коли будь-який пристрій поза мережею.

Звукові сповіщення про несправності підтримують клавіатури Ajax з такими або вище версіями прошивок:

• 5.57.1.1 для KeyPad Jeweller;
• 5.57.5.0 для KeyPad Plus Jeweller;
• 6.57.11.12 для Superior KeyPad Fibra.

Налаштування батареї

Меню містить такі налаштування:

• Економія заряду батареї;
• Подовжити термін служби батареї;
• Припиняти заряджати батарею, якщо вона несправна;
• Сповіщати, якщо батарея не може зарядитися.

Налаштування доступне лише у PRO-застосунках Ajax.

Економія заряду батареї

Режим економії заряду батареї дає змогу збільшити час роботи резервної батареї хаба, що працює без зовнішнього живлення. Коли це налаштування ввімкнене, хаб переходить у режим очікування в разі втрати зовнішнього живлення.

Для економії заряду резервної батареї хаб вимикає свої канали звʼязку (стільникова мережа, Ethernet, Wi-Fi) під час переходу в режим очікування. Отже, в режимі очікування хаб не є підключеним до Ajax Cloud і ПЦС, поки в системі не станеться будь-яка подія. У застосунках Ajax хаб і додані на нього пристрої матимуть відображатимуться сірим кольором і будуть недоступні для налаштування чи керування; хаб матиме стан Режим енергозбереження, а пристрої — Не в мережі. Простір у списку буде позначений додатковим станом Режим енергозбереження.

Режим очікування не впливає на роботу системи. Спрацювання будь-якого датчика активує хаб на визначений час, щоб передати подію на ПЦС і користувачам. Світлодіод хаба блискає червоним що 30 секунд, а його яскравість знижується до мінімальної.

Якщо хаб перебуває в режимі очікування, змінити режим охорони можна лише за допомогою клавіатури або брелока. Зміна режиму охорони системи та налаштування хаба, що перебуває в режимі очікування, в застосунках Ajax не передбачені.

Активуйте Режим економії заряду батареї, щоб налаштувати час роботи хаба:

Налаштування	Значення
Період активності	Час, протягом якого хаб залишається підключеним до сервера Ajax Cloud після того, як у системі сталася будь-яка подія, за початкових налаштувань становить 10 хвилин. Його можна налаштувати від 5 хвилин до 1 години.
Інтервал опитування сервером	Час між підключеннями хаба в режимі очікування до сервера за початкових налаштувань становить 6 годин. Його можна налаштувати від 1 години до 24 годин.

Опція Економія заряду батареї дає змогу збільшити час роботи резервної батареї до 200 годин для Superior Hub Hybrid 2 за використання резервної батареї 12 В⎓ ємністю 7 А∙год. Цей показник залежить від конфігурації системи та кількості доданих на хаб пристроїв.

Якщо опцію Економія заряду батареї увімкнено, система не відповідатиме вимогам стандарту EN 50131 (Grade 2, Grade 3).

Важливо: хаб не перейде в режим очікування, якщо у вашій системі є хоча б один ретранслятор, який додали на хаб через Ethernet. Це необхідно, щоб забезпечити звʼязок із пристроями, доданими через ретранслятор.

Для систем з голосовими модулями: оператор ПЦС може підключатися та спілкуватися через голосові модулі, поки триває Період активності і хаб залишається на звʼязку з Ajax Cloud. Поточний виклик не може подовжити період активності хаба, тому виклик завершиться автоматично, щойно хаб перейде в Режим енергозбереження.

Подовжити термін служби батареї

Опція Подовжити термін служби батареї дає змогу збільшити строк служби резервної батареї хаба. Коли функція увімкнена, заряджання зупиняється на 100% і автоматично відновлюється на рівні 80%.

Припиняти заряджати батарею, якщо вона несправна

Коли ця функція активована і після 40 годин безперервного заряджання виникає несправність акумулятора, його заряджання автоматично припиняється. Щоб відновити процес заряджання, необхідно повторно під’єднати акумулятор.

Сповіщати, якщо батарея не може зарядитися

Коли опцію увімкнено, користувачі отримуватимуть сповіщення про те, що батарея тривалий час не може повністю зарядитися. Опцію увімкнено за початкових налаштувань.

Налаштування пожежних датчиків

Налаштування синхронної тривоги пожежних датчиків. Опція вмикає вбудовані сирени всіх пожежних датчиків Ajax, якщо хоча б один із них зафіксував тривогу.

Дізнатися більше

Перевірка цілісності системи

Це налаштування відповідає за перевірку стану всіх охоронних датчиків, пристроїв та наслідуваних груп перед встановленням системи під охорону. За замовчуванням перевірку цілісності системи вимкнено.

Дізнатися більше

Підтвердження тривоги

Налаштування доступне лише у PRO-застосунках Ajax.

Це спеціальна подія, яку хаб надсилає на ПЦС і користувачам системи, якщо кілька заданих адміністратором пристроїв спрацювали впродовж заданого проміжку часу.

Реагуючи на підтверджені тривоги, охоронна компанія та поліція зменшують кількість виїздів за хибними спрацюваннями.

Дізнатися більше

Відновлення після тривоги

Налаштування доступне лише у PRO-застосунках Ajax.

Функція не дає змогу встановити систему під охорону, якщо раніше в ній було зафіксовано тривогу. Для встановлення під охорону система має бути відновлена авторизованим користувачем або PRO. Типи тривог, які потребують відновлення системи, зазначають під час налаштування функції.

Функція виключає ситуацію, коли користувач ставить під охорону систему з датчиками, які генерують хибні тривоги.

Дізнатися більше

Встановлення/зняття з охорони

Налаштування доступне лише у PRO-застосунках Ajax.

Перша опція Відповідність стандартам дає змогу вибрати певний стандарт, щоб налаштувати систему для відповідності встановленим вимогам. Після вибору потрібного стандарту нижче в меню будуть відображені відповідні налаштування встановлення/зняття з охорони. Доступні такі стандарти:

• EN 50131 — європейський стандарт для систем безпеки та захисту від вторгнення, який також регламентує концепцію грейдів для систем безпеки.
• PD 6662 — британський стандарт для систем безпеки та захисту від вторгнення, вимоги якого спрямовані на зменшення кількості непідтверджених тривог і забезпечення реакції поліції лише на реальні загрози.
• VdS — німецький стандарт для систем безпеки та захисту від вторгнення, який регулює процес встановлення/зняття системи з охорони.
• ANSI/SIA CP-01-2019 — американський стандарт, що регламентує вимоги та функції, спрямовані на зменшення кількості хибних спрацювань, спричинених користувачем або обладнанням.

EN 50131

Після активації EN 50131 у меню можна задати параметри функцій Під охорону в два етапи, Перезапуск таймера на вихід та Помилка при виході, в налаштуваннях встановлення під охорону, а також задати час Затримки надсилання тривоги в налаштуваннях зняття з охорони.

Як налаштувати систему Ajax відповідно до вимог EN 50131

PD 6662

Після активації PD 6662 у меню буде показано перелік налаштувань встановлення/зняття з охорони для відповідності вимогам стандарту.

Дізнатися більше про стандарт PD 6662

Використовуйте відповідну покрокову інструкцію в застосунку Ajax PRO для швидкого та зручного налаштування системи згідно з PD 6662. Перейдіть у Хаб → Налаштування → Сервісні → Налаштування системи за PD 6662 і дотримуйтеся підказок застосунку.

VdS

Після активації VdS, всі пристрої в системі працюють без затримки на вихід, але затримки на вхід продовжують працювати.

Система автоматично перевіряє, чи всі двері та замки зачинені. Під час встановлення системи під охорону двері блокуються стороннім блокувальним елементом. Додатково система перевіряє, чи заблоковані двері, щоб переконатися, що систему встановлено під охорону відповідно до принципу невідворотності (нім. Zwangsläufigkeit).

Система не може бути встановлена під охорону, якщо в ній є несправності. Якщо виявлено несправності або двері не заблоковані, система сповіщає про невдалу спробу встановлення під охорону.

Дізнатися більше

ANSI/SIA CP-01-2019

Тільки централі Hub 2 (4G) Jeweller та Hub 2 Plus Jeweller сертифіковано відповідно до ANSI/SIA CP-01-2019.

Після активації ANSI/SIA CP-01-2019 у меню можна задати параметри функцій Перезапуск таймера на вихід і Не покинуті приміщення в налаштуваннях встановлення під охорону. У налаштуваннях зняття з охорони можна вибрати пристрої, які мають подавати Спецсигнал на скасування тривоги або Спецсигнал на відміну тривоги, і задати Час для відміни тривоги.

Відповідно до цього стандарту, у системі мають бути активовані затримки на вхід/вихід, зони перетинання, автоматичне вимкнення пристроїв і тестування системи. Параметри цих функцій можна задати в налаштуваннях хаба та відповідних пристроїв.

Як налаштувати систему для відповідності вимогам ANSI/SIA CP-01-2019

Автоматичне вимкнення пристроїв

Налаштування доступне лише у PRO-застосунках Ajax.

Функція дає змогу ігнорувати тривоги та/або інші події пристроїв без видалення їх із системи. Події вимкнених пристроїв не надходитимуть на ПЦС і користувачам системи.

Автоматичне вимкнення буває трьох видів: за таймером, за кількістю тривог і за кількістю однотипних подій. Також можливе ручне вимкнення конкретного пристрою.

Більше про ручне вимкнення пристроїв

Більше про автоматичне вимкнення пристроїв

Скидання налаштувань хаба

Щоб повернути хаб до заводських налаштувань:

1. Увімкніть хаб, якщо він вимкнений.
2. Видаліть усіх користувачів та інсталяторів із хаба.
3. Затисніть кнопку ввімкнення на 30 секунд — світлодіодний індикатор на платі хаба почне блискати червоним.
4. Видаліть хаб зі свого облікового запису.

Налаштування простору

Налаштування можна змінити в застосунку Ajax:

1. Виберіть потрібний простір, якщо у вас їх кілька або ви користуєтеся PRO-застосунком Ajax.
2. Перейдіть у вкладку Керування .
3. Перейдіть у Налаштування, натиснувши на іконку шестерні у нижньому правому куті.
4. Задайте необхідні параметри.
5. Натисніть Назад, щоб зберегти нові налаштування.

Індикація

Хаб передбачає два режими світлодіодної індикації:

• З’єднання із сервером.
• Тривоги та несправності.

З’єднання із сервером

За початкових налаштувань увімкнено режим З’єднання із сервером. Світлодіодний індикатор хаба може світитися певними кольорами й у певній послідовності залежно від стану системи або події в системі. Superior Hub Hybrid 2 може загорятися червоним, білим, фіолетовим, жовтим, синім або зеленим кольором залежно від стану.

Стани Superior Hub Hybrid 2 також можна відстежувати в застосунку Ajax.

Якщо під час використання системи ви бачите індикацію, не зазначену в цій інструкції з використання, зверніться до служби технічної підтримки Ajax.

Доступ до індикації

Користувачі Superior Hub Hybrid 2 можуть бачити індикацію Тривоги та несправності, коли:

• встановили/зняли систему з охорони за допомогою клавіатури Ajax;
• ввели правильний ідентифікатор користувача/персональний код на клавіатурі та виконали дію, яка вже виконана
• раніше (наприклад, користувач зняв систему з охорони та натиснув на кнопку зняття з охорони на клавіатурі);
• натиснуто кнопку Ajax SpaceControl Jeweller, щоб змінити режим охорони системи чи увімкнути Нічний режим;
• встановили/зняли систему з охорони в застосунках Ajax.

Усі користувачі можуть бачити індикацію Зміна стану хаба.

Тривоги та несправності

Функцію можна ввімкнути в налаштуваннях хаба в PRO-застосунку Ajax (Хаб → Налаштування → Сервісні → LED-індикація).

Індикація	Подія	Примітка
Зміна стану хаба
Блискає білим щосекунди.	Під охорону в два етапи  або  Затримка на вихід.	На одному з пристроїв діє встановлення Під охорону в два етапи або Затримка на вихід.
Блискає зеленим щосекунди.	Індикація входу.	На будь-якому з пристроїв діє Затримка на вхід.
Світиться білим 2 секунди.	Завершення встановлення під охорону.	Хаб (або одна з груп) змінює стан режиму охорони зі Знято з охорони на Під охороною.
Світиться зеленим 2 секунди.	Завершення зняття з охорони.	Хаб (або одна з груп) змінює стан режиму охорони з Під охороною на Знято з охорони.
Індикація тривог та несправностей
Почергово блискає червоним і фіолетовим по 5 секунд.	Підтверджена тривога екстреної кнопки.	Є невідновлений стан після підтвердженої тривоги екстреної кнопки. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Підтверджена тривога екстреної кнопки.
Світиться червоним 5 секунд.	Непідтверджена тривога екстреної кнопки.	Є невідновлений стан після непідтвердженої тривоги екстреної кнопки. Не відображається, якщо є стан підтвердженої тривоги екстреної кнопки. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Непідтверджена тривога екстреної кнопки.
Блискає червоним.	Кількість блискань дорівнює ідентифікатору (Пристрій №) тривожної кнопки (DoubleButton Jeweller), яка першою згенерувала тривогу.	Є невідновлений стан після підтвердженої або непідтвердженої тривоги екстреної кнопки.
Почергово блискає жовтим і фіолетовим по 5 секунд.	Підтверджене вторгнення.	Є невідновлений стан після підтвердженого вторгнення. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Підтверджене вторгнення.
Світиться жовтим 5 секунд.	Непідтверджене вторгнення.	Є невідновлений стан після непідтвердженого вторгнення. Індикація не відображається, якщо є підтверджене вторгнення. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Непідтверджене вторгнення.
Блискає жовтим.	Кількість блискань дорівнює номеру пристрою (Пристрій №), який першим згенерував тривогу про вторгнення.	Є невідновлений стан після підтвердженого або непідтвердженого вторгнення.
Почергово блискає червоним і синім по 5 секунд.	Відкриття корпусу.	Є невідновлений стан тампера чи відкрита кришка на одному з пристроїв або хабі. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Розкриття корпусу.
Почергово блискає жовтим і синім по 5 секунд.	Інші несправності.	Є невідновлений стан несправності чи в системі зареєстрована несправність одного з пристроїв або хаба. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Інші несправності. Наразі опція Інші несправності недоступна в застосунках Ajax.
Світиться темно-синім 5 секунд.	Примусове вимкнення.	Один з пристроїв примусово вимкнений або вимкнені сповіщення про стан корпусу.
Світиться синім 5 секунд.	Автоматичне вимкнення.	Один з пристроїв автоматично вимикається за таймером відкриття або за кількістю спрацювань.
Почергово блискає зеленим і синім.	Закінчення таймера тривоги. Дізнатися більше про функцію підтвердження тривоги	Відображається після закінчення часу таймера тривоги (щоб підтвердити тривогу).

Коли в системі нічого не відбувається (немає тривоги, несправності, відкриття кришки корпусу тощо), світлодіод має білий або зелений колір, що вказують на такі стани хаба:

• Під охороною / часткова охорона, або ввімкнено Нічний режим — світлодіодний індикатор світиться білим кольором.
• Знято з охорони — світлодіод світиться зеленим кольором.

Індикація тривоги

Якщо систему зняли з охорони та є будь-яка з наведених у таблиці індикацій, то світлодіод блискатиме жовтим кольором щосекунди.

Якщо в системі є декілька станів, індикації відображаються по черзі в тій самій послідовності, що наведена в таблиці.

Додаткові можливості

Відеоспостереження

Superior Hub Hybrid 2 сумісний із камерами та відеореєстраторами Ajax, а також зі сторонніми камерами, які підтримують протокол RTSP або інтеграцію SDK.

Кількість камер і відеореєстраторів NVR, які може бути додано у простір, можна розрахувати за допомогою калькулятора відеопристроїв.

Сценарії

За допомогою Superior Hub Hybrid 2 можна створити 64 сценарії та зменшити вплив людського чинника на безпеку. Хаб може керувати охороною всього об’єкта чи групи за розкладом; активувати дим-машину, якщо до приміщення проникнуть зловмисники; знеструмити приміщення та ввімкнути аварійне освітлення під час пожежі; перекрити воду в разі протікання; керувати освітлювальними приладами, електрозамками, ролетами й гаражними воротами — в разі зміни режиму охорони, натискання кнопки або за тривогою датчика.

Сценарії можна використовувати для уникнення рутинних дій і підвищення продуктивності. Пристрої автоматизації Ajax можуть реагувати на зміну температури та показників якості повітря. Наприклад, налаштуйте увімкнення обігрівача за низької температури, керування системою припливної вентиляції, зволожувачем повітря та кондиціонером для підтримання комфортного мікроклімату в приміщенні.

Фотоверифікація

Superior Hub Hybrid 2 підтримує датчики руху MotionCam і MotionCam Outdoor. Виявивши рух, датчики роблять серії знімків, завдяки яким можна в динаміці оцінити, що відбувається на об’єкті. Так вони позбавляють користувачів зайвого хвилювання, а охоронні компанії — даремних виїздів патрулів.

Датчик активує камеру, якщо перебуває в режимі охорони та визначає рух. Фотопідтвердження бачать лише користувачі з правами доступу до стрічки подій, а також уповноважені співробітники охоронної компанії, якщо система безпеки підключена до пульта моніторингу.

Якщо активовано функцію Фото за запитом, датчики можуть робити фото за командою користувача системи або PRO з відповідними правами. Факт зйомки завжди зафіксовано у стрічці подій хаба.

Знімки захищені шифруванням на кожному етапі передавання. Вони зберігаються на сервері Ajax Cloud; система їх не опрацьовує й не аналізує.

Визначений період підтримки

Ми випускаємо оновлення безпеки для хабів щонайменше протягом двох років гарантійного терміну.

Обслуговування

Регулярно перевіряйте роботу хаба Superior Hub Hybrid 2 та доданих на нього пристроїв. Оптимальний інтервал перевірки — що три місяці. Очищайте корпус хаба від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку, яка підходить для догляду за технікою.

Не очищуйте пристрій речовинами, що містять спирт, ацетон, бензин або інші активні розчинники.

Технічні характеристики

Гарантія

Гарантія на продукцію товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.

Зв’язатися зі службою технічної підтримки:

• e-mail
• Telegram

Вироблено ТОВ «АС Манюфекчурінг»
