Як очистити камеру датчика FireProtect / FireProtect Plus

Оновлено

Пожежні датчики FireProtect / FireProtect Plus визначають задимлення за допомогою оптичних сенсорів, установлених у димовій камері пристрою.

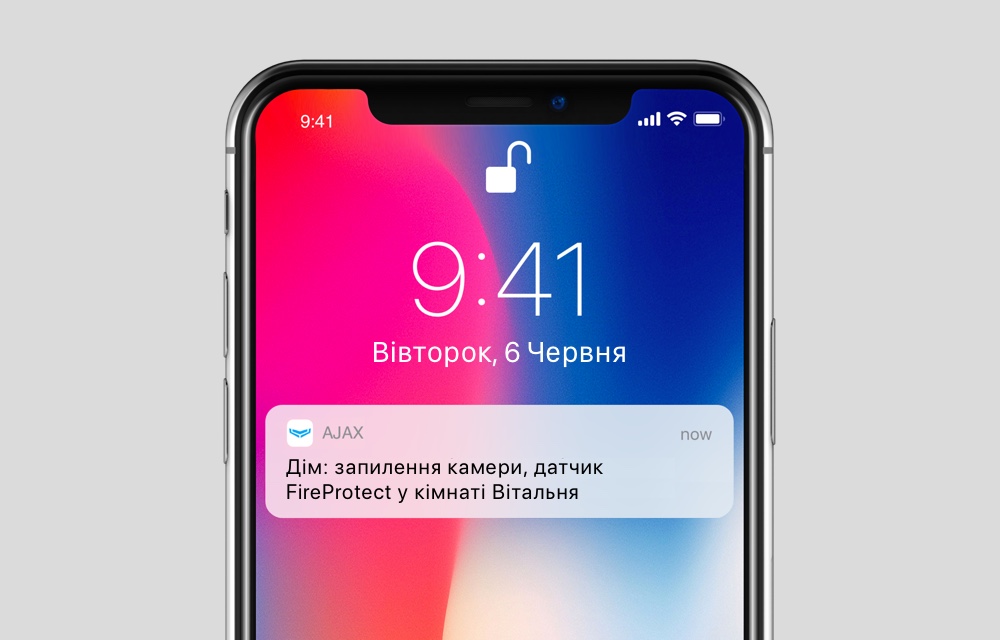

Датчики регулярно автоматично перевіряють стан сенсорів і димової камери. Якщо димова камера зламається або запилиться, раз на 1,5 хвилини вмикається довгий звуковий сигнал вбудованої в датчик сирени й надсилається сповіщення в застосунку Ajax.

ajax fireprotect

Якщо в застосунку Ajax ви отримали сповіщення про несправність датчика, а не про високий рівень запиленості — передайте його на комплексну діагностику.

Як очистити димову камеру датчика



За високого рівня запиленості камеру датчика можна очистити самостійно.

Перш ніж починати очищення димової камери, перевірте в застосунку Ajax версію прошивки датчика, обравши його в списку пристроїв і прокрутивши вниз.  Запам’ятайте або запишіть номер версії прошивки пристрою.

Щоб очистити камеру:

  1. Зніміть датчик із кріплення SmartBracket, прокрутивши його проти годинникової стрілки, не натискаючи на логотип Ajax. Натискання запускає тест димової камери та вмикає вбудовану в датчик сирену.
  2. Вимкніть датчик, затиснувши кнопку вимкнення на 3 секунди. Під час вимкнення світлодіод датчика кілька разів блимне червоним.
  3. Покладіть датчик логотипом Ajax на згорнутий у кілька шарів рушник, щоб не подряпати корпус.
  4. Відкрутіть 4 шурупи за допомогою викрутки PH0.
  5. Зніміть кришку датчика (панель із логотипом Ajax). Ми радимо використовувати пластикову картку чи медіатор — метал може пошкодити корпус.

    Знімаючи кришку, не натискайте на металеву сітку датчика — це може спричинити її деформацію

  6. Покладіть пристрій на рушник і зніміть плату із сенсорною кнопкою, злегка потягнувши її вгору.
  7. Зніміть пластикову панель, яка прикриває плату.

    Знімати металеву сітку датчика не треба.

    Якщо під час очищення датчика ви зняли металеву сітку, встановіть її назад на посадкове місце, закріпивши на всіх стійках.

  8. Зніміть димову камеру датчика, злегка натиснувши на дві з трьох засувок.
  9. Промийте й висушіть димову камеру. Також видаліть пил із плати датчика, обережно очистивши м’якою щіткою чи сухими серветками для техніки.

    Не використовуйте для очищення речовини, які містять спирт, ацетон, бензин та інші активні розчинники

  10. Якщо версія прошивки 3.50 і вище, переходьте до кроку 11.

    Якщо версія прошивки нижче за 3.50, треба скинути лічильник запиленості, інакше вам продовжать надходити сповіщення про необхідність очистити димову камеру датчика. Увімкніть датчик, затиснувши кнопку ввімкнення на 3 секунди, і натисніть на платі кнопку скидання. Водночас не перекривайте оптичні елементи на платі в будь-який спосіб. Це може спровокувати тривогу датчика.

    ajax fireprotect

    Після натискання на кнопку датчик має дати один короткий звуковий сигнал. Вимкніть датчик. Якщо датчик не дав звукового сигналу, передайте його на комплексну діагностику.

  11. Встановіть назад очищену димову камеру датчика. Правильне встановлення передбачає фіксування всіх трьох засувок.
  12. Встановіть пластикову панель, яка прикриває плату, у корпус датчика.
  13. Встановіть сенсорну кнопку, сумістивши отвір на платі сенсорної кнопки зі стійкою пластикової панелі.
  14. Встановіть назад кришку датчика, сумістивши пластикову стійку кришки з тампером на платі (розташований біля батареї CR2032).
  15. Переверніть датчик, притримуючи його з двох боків. Закрутіть 4 шурупи й увімкніть датчик

Після очищення обов’язково перевірте роботу датчика. Для цього на 6 секунд затисніть сенсорну кнопку датчика (логотип Ajax) — пристрій має ввімкнути сирену на 5 секунд, а до застосунку надійде сповіщення про те, що з димовою камерою все гаразд. Після цього датчик можна встановити назад.

Якщо сирена не спрацює або до застосунку надійде сповіщення про несправність датчика, не використовуйте пристрій, а передайте його на діагностику.
