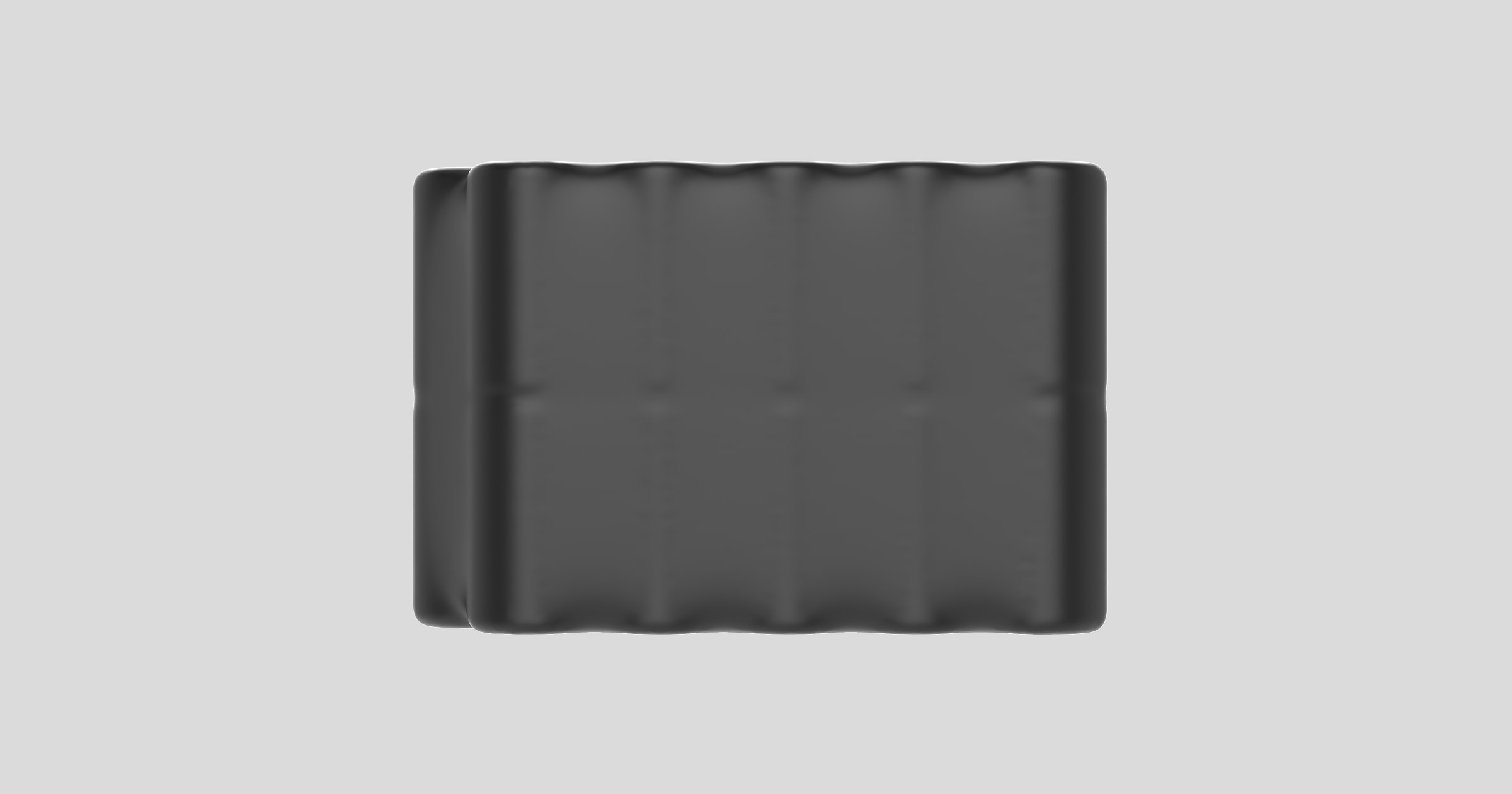

Internal battery NB (7.2V/190Ah) — это неперезаряжаемая литий-тионилхлоридная батарея для питания совместимых хабов. Параметры батареи можно задать в настройках хаба в PRO-приложениях Ajax.

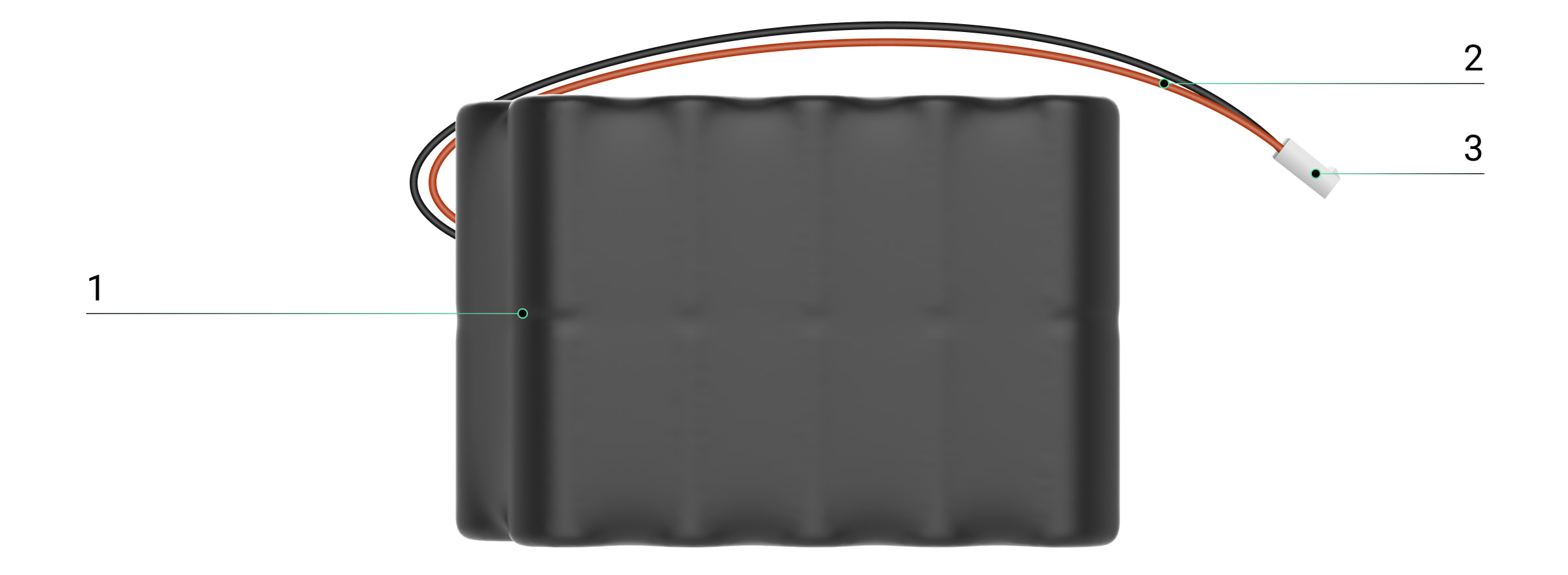

Функциональные элементы
- Батарея.
- Кабель для подключения батареи к хабу.
- Разъем для подключения батареи к хабу.
Принцип работы
Internal battery NB (7.2V/190Ah) — это внутренняя неперезаряжаемая батарея, которая используется для питания Hub BP Jeweller (without casing). Она может питать хаб самостоятельно или быть резервным источником питания при использовании внешней батареи.
Выбор места установки
При выборе места установки батареи учитывайте факторы, влияющие на ее работу:
- Диапазон рабочей температуры.
- Уровень допустимой влажности.
Когда батарея не используется, температура и влажность в месте хранения должны соответствовать допустимым уровням, указанным для батареи.
Чтобы продлить срок работы от батареи, включите режим Экономия заряда батареи.
Батарею необходимо устанавливать в совместимый корпус Ajax.
Учитывайте рекомендации по размещению батареи при проектировании системы Ajax. Только профессионалы должны проектировать и устанавливать систему. Список рекомендованных партнеров Ajax доступен по ссылке.
Где нельзя устанавливать батарею
- В местах с высокой температурой. Например, вблизи источников тепла (радиаторов, обогревателей, прямого солнечного света и т.д.). Высокая температура может привести к перегреву и быстрой саморазрядке батареи, повреждению ее компонентов, взрыву или возгоранию.
- В местах с высокой влажностью. Влажность может вызвать коррозию контактов или короткое замыкание.
- Вблизи легковоспламеняющихся материалов. Никогда не размещайте батарею рядом с горючими жидкостями или материалами. Это повышает риск возникновения пожара или взрыва, особенно в случае короткого замыкания.
- В корпусе Hub BP Jeweller.
Емкость батареи зависит от места ее установки. Сторона с выходом кабеля должна быть направлена вверх — такое положение обеспечивает оптимальную работу. При такой установке потеря емкости минимальна (до 10%). Если батарея установлена кабелем вниз, потеря емкости может увеличиться до 25%.
Низкие температуры могут снижать емкость батареи и сокращать срок её службы.
Подготовка к установке
Прежде чем устанавливать Internal battery NB (7.2V/190Ah), убедитесь, что батарея совместима с хабом. Также следует ознакомиться с этим руководством и руководством пользователя хаба.
Организация кабелей
Прежде чем прокладывать кабели, ознакомьтесь с требованиями электрической и пожарной безопасности в вашем регионе. Обязательно придерживайтесь этих стандартов и нормативов. Советы по организации кабелей приведены в этой статье.
Монтаж и настройка

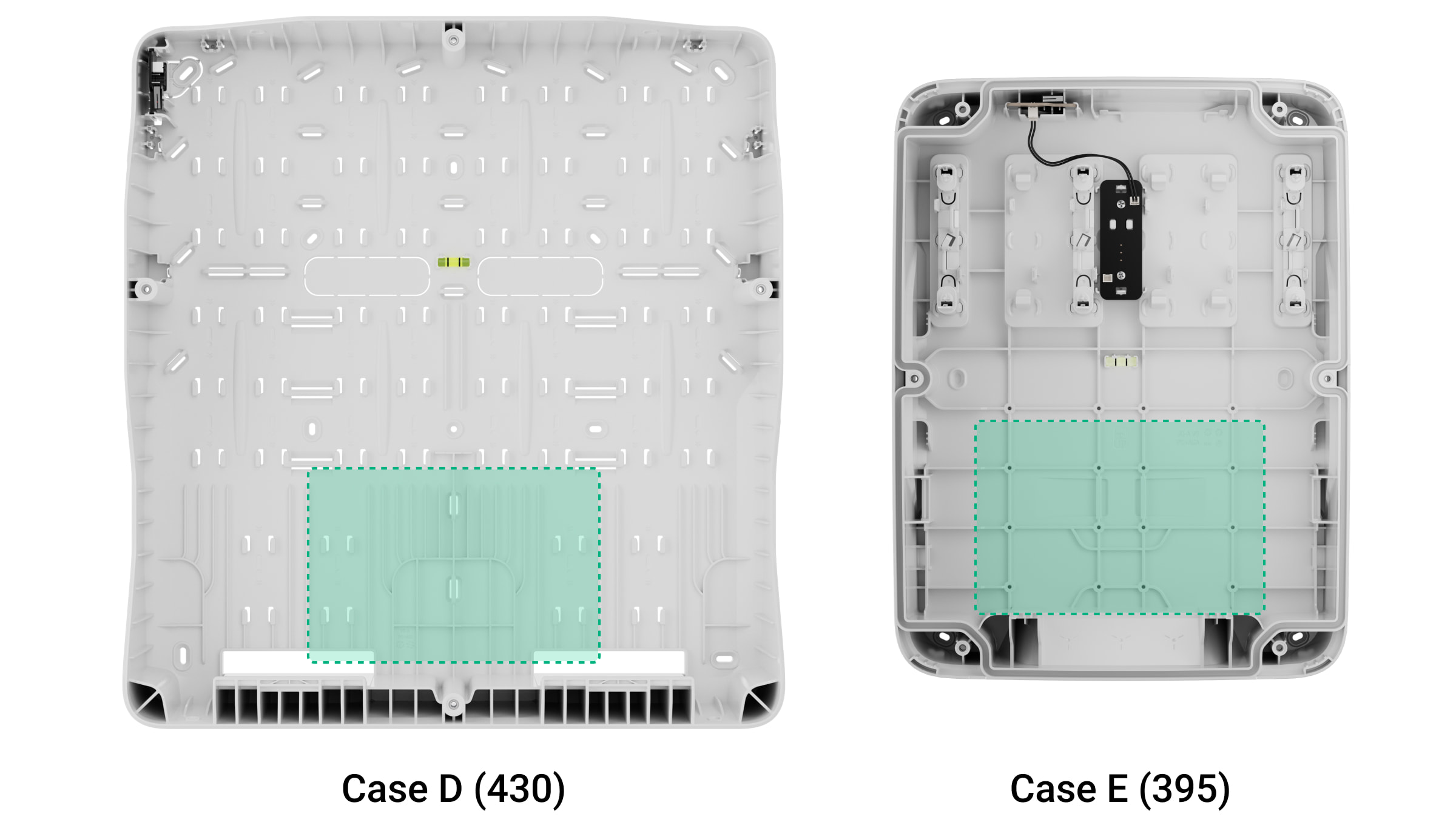

Перед монтажом убедитесь, что выбрали оптимальное место для размещения устройства. Оно должно соответствовать требованиям этого руководства. Батарею следует устанавливать в корпуса Case E (395) (будет доступен в скором времени) или Case D (430), которые продаются отдельно.
Устанавливать батарею должен только профессиональный электрик.
Установка батареи в корпус
Перед монтажом батареи ознакомьтесь с руководством пользователя соответствующего хаба и корпуса Ajax. Это поможет правильно установить батарею и настроить нужные параметры хаба.
- Снимите крышку корпуса.
- Отключите хаб.

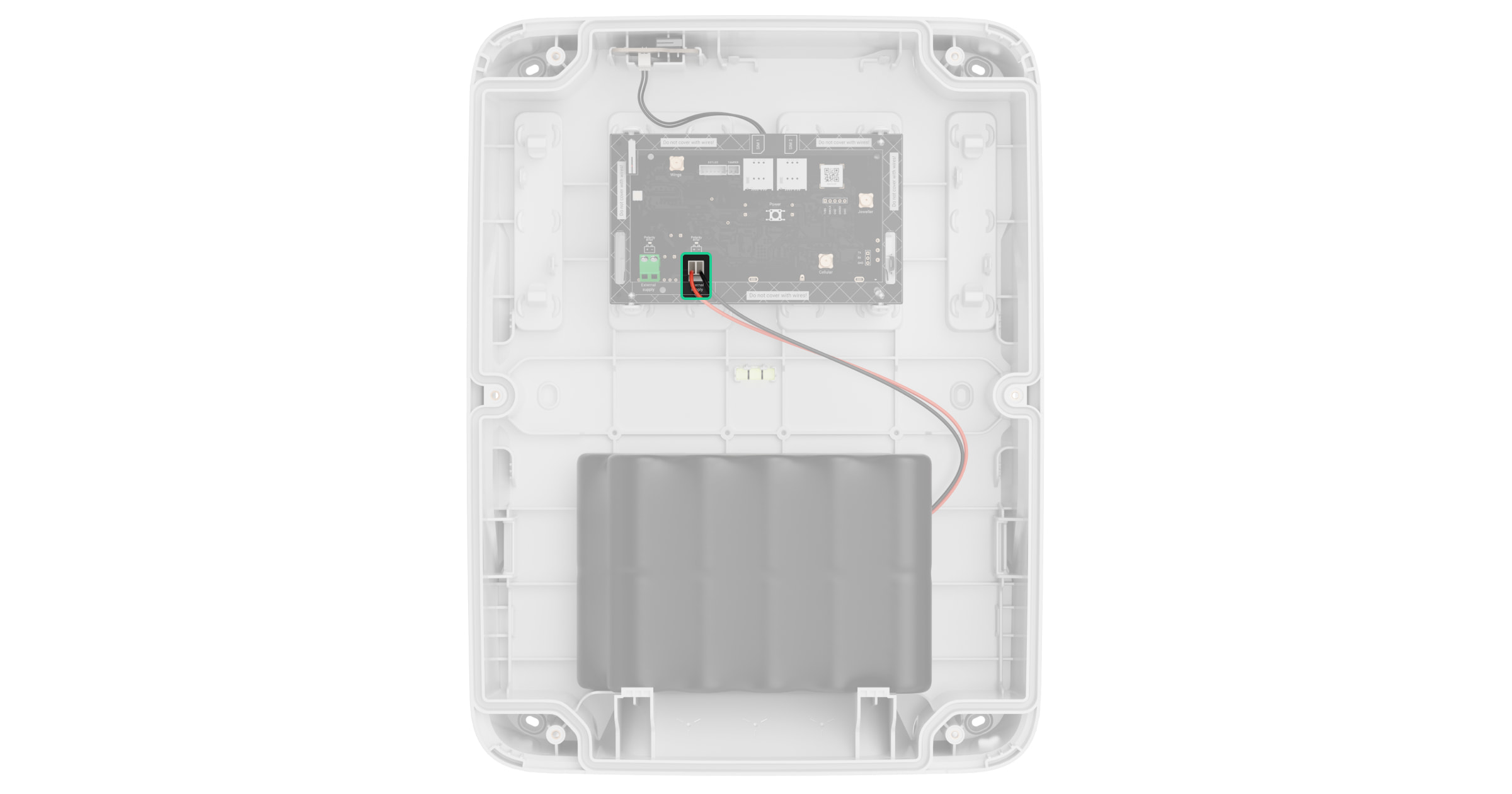

- Установите батарею в совместимый корпус Ajax.
- Найдите на плате разъем для подключения внутренней батареи.
- Подключите батарею к разъему платы.
Соблюдайте полярность. При неправильном подключении батареи она не будет питать хаб, а разъем может быть поврежден.
Кабель батареи не должен лежать на плате хаба или под ней — это может привести к ухудшению связи между хабом и подключенными устройствами.

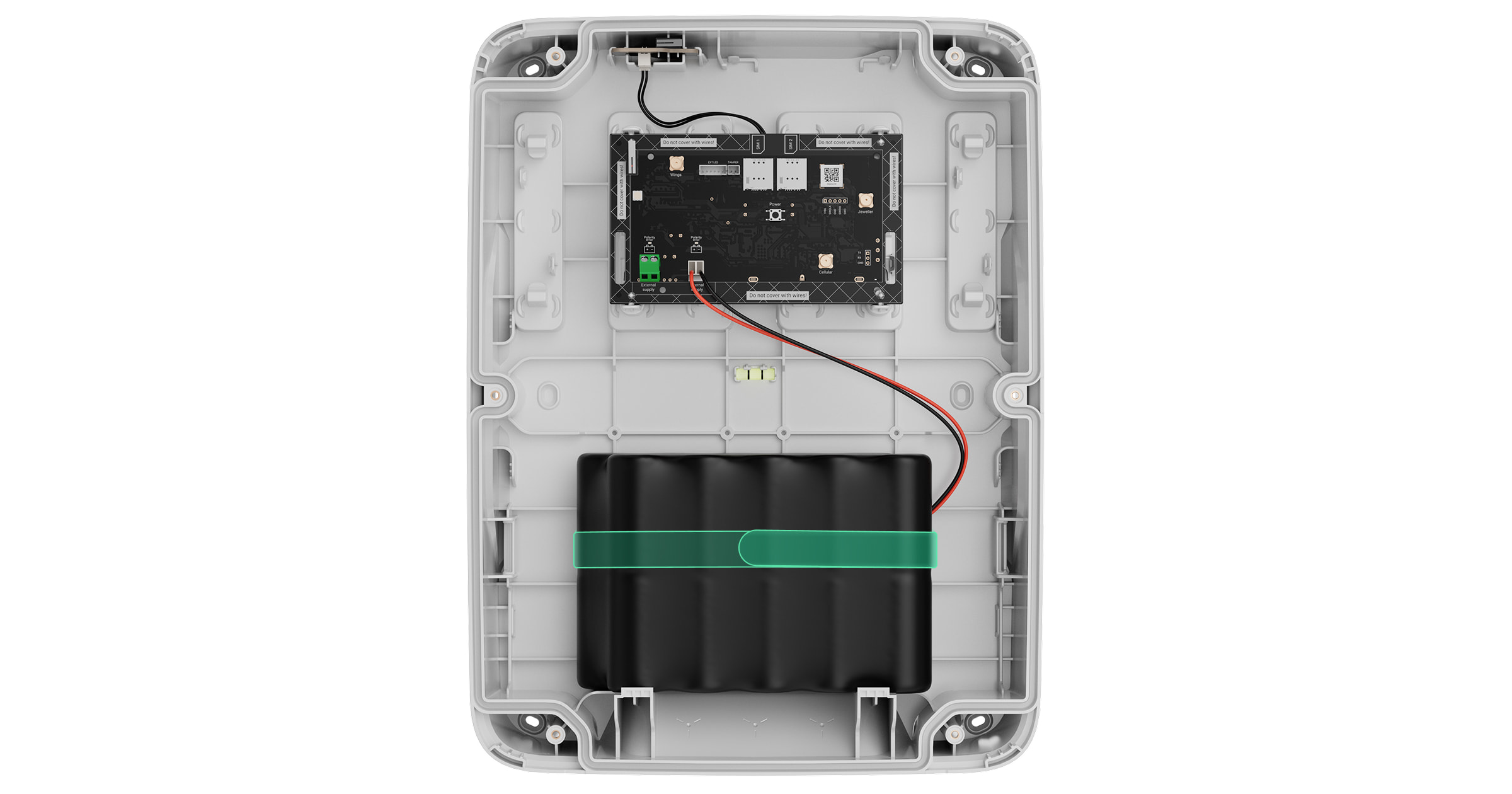

- Закрепите батарею в корпусе с помощью стяжки на липучке (входит в комплект Case D (430) и Case E (395)). Не затягивайте стяжку слишком сильно, чтобы не повредить плату и контакты аккумуляторных элементов внутри батареи.
- Включите хаб.
- Закройте крышку корпуса.
- Выберите нужный тип батареи в настройках хаба.
- Проверьте состояние подключения батареи в приложении Ajax.
Настройка батареи
После установки батареи задайте корректные настройки хаба в PRO-приложении Ajax.
- Выберите нужное пространство или объект.
- Перейдите во вкладку Устройства
. - Выберите хаб в списке.
- Перейдите в Настройки
. - Перейдите в меню Сервисные.
- Перейдите в меню Настройки батареи.
- Для настройки Тип внутренней батареи выберите опцию Литиевая батарея, не перезаряжается.
- При необходимости настройте другие параметры батареи.
- Нажмите Назад, чтобы сохранить настройки.
Состояния
Состояния хаба содержат информацию о статусе подключения батареи. Их можно просмотреть в приложениях Ajax:
- Перейдите во вкладку Устройства .
- Выберите хаб в списке.
Обслуживание
Неперезаряжаемая батарея Internal battery NB (7.2V/190Ah) не требует обслуживания.
Если батарея не используется длительное время, ее следует хранить при температуре от -13 °F до 149 °F. Это необходимо для уменьшения деградации батареи.
Напряжение в разомкнутой цепи не отражает фактическое состояние заряда. Заряженная и разряженная батарея могут иметь одинаковое напряжение без нагрузки.
