Інструкція з використання Internal battery NB (7.2V/190Ah)

Функціональні елементи

1. Батарея.
2. Кабель для підʼєднання батареї до хаба.
3. Розʼєм для підʼєднання батареї до хаба.

Сумісні хаби

Для роботи батареї потрібен сумісний хаб Ajax.

Принцип роботи

Internal battery NB (7.2V/190Ah) — це внутрішня неперезарядна батарея, що використовується для живлення хаба Hub BP Jeweller (without casing). Вона може живити хаб самостійно чи бути резервним джерелом живлення в разі використання зовнішньої батареї.

Вибір місця встановлення

Під час вибору місця встановлення батареї враховуйте чинники, які впливають на її роботу:

• Діапазон робочої температури.
• Рівень допустимої вологості.

Коли батарея не використовується, температура й вологість у місці зберігання повинні відповідати допустимим рівням, зазначеним для батареї.

Щоб продовжити строк роботи від батареї, увімкніть режим Економія заряду батареї.

Батарею необхідно встановлювати в сумісний корпус Ajax.

Враховуйте рекомендації щодо розміщення батареї під час проєктування системи Ajax. Тільки професіонали мають проєктувати та встановлювати систему. Список рекомендованих партнерів Ajax доступний за посиланням.

Де не можна встановлювати батарею

1. У місцях із високою температурою. Наприклад, поблизу джерел тепла (радіаторів, обігрівачів, прямого сонячного світла тощо). Висока температура може призвести до перегріву та швидкого саморозряджання батареї, пошкодження її компонентів, вибуху або загоряння.
2. У місцях із високою вологістю. Вологість може спричинити корозію контактів або коротке замикання.
3. Поблизу легкозаймистих матеріалів. Ніколи не розміщуйте батарею поруч із горючими рідинами чи матеріалами. Це підвищує ризик виникнення пожежі або вибуху, особливо в разі короткого замикання.
4. У корпусі Hub BP Jeweller.

Ємність батареї залежить від місця її встановлення. Сторона з виходом кабелю повинна бути спрямована догори — таке положення забезпечує оптимальну роботу. За такого встановлення втрата ємності мінімальна (до 10%). Якщо батарею встановлено кабелем донизу, втрата ємності може збільшитися до 25%.

Низькі температури можуть зменшувати ємність батареї й скорочувати строк її роботи.

Підготовка до встановлення

Перш ніж встановлювати Internal battery NB (7.2V/190Ah), переконайтеся, що батарея сумісна з хабом. Також слід ознайомитися з цією інструкцією та інструкцією з використання хаба.

Організація кабелів

Перш ніж прокладати кабелі, ознайомтеся з вимогами електричної та пожежної безпеки у вашому регіоні. Обов’язково дотримуйтеся цих стандартів і нормативів. Поради щодо організації кабелів наведені в цій статті.

Встановлення та налаштування

Перед монтажем переконайтеся, що вибрали оптимальне місце для розміщення. Воно має відповідати вимогам цієї інструкції. Батарею слід встановлювати в корпуси Case E (395) (буде доступний незабаром) або Case D (430), які продаються окремо.

Встановлювати батарею повинен тільки професійний електрик.

Встановлення батареї у корпус

Перед встановленням батареї прочитайте інструкції з використання відповідного хаба й корпусу Ajax. Це допоможе правильно встановити батарею та налаштувати потрібні параметри хаба.

1. Зніміть кришку корпусу.
2. Вимкніть хаб.
3. Встановіть батарею в сумісний корпус Ajax.



4. Знайдіть на платі розʼєм для підʼєднання внутрішньої батареї.
5. Під’єднайте батарею до розʼєму плати.


   Дотримуйтеся полярності. Якщо неправильно підʼєднати батарею, вона не буде живити хаб, а розʼєм може бути пошкоджено.





   Кабель батареї не повинен лежати на платі хаба або під нею — це може призвести до погіршення звʼязку між хабом і підключеними пристроями.

6. Закріпіть батарею в корпусі за допомогою стяжки на липучці (входить до комплекту Case D (430) і Case E (395)). Не затягуйте стяжку занадто сильно, щоб не пошкодити плату й контакти акумуляторних елементів всередині батареї.



7. Увімкніть хаб.
8. Закрийте кришку корпусу.
9. Виберіть потрібний тип батареї в налаштуваннях хаба.
10. Перевірте стан підʼєднання батареї в застосунку Ajax.

Налаштування батареї

Після встановлення батареї задайте коректні налаштування хаба в PRO-застосунку Ajax.

1. Виберіть потрібний простір або обʼєкт.
2. Перейдіть у вкладку Пристрої .
3. Виберіть хаб у списку.
4. Перейдіть у Налаштування .
5. Перейдіть у меню Сервісні.

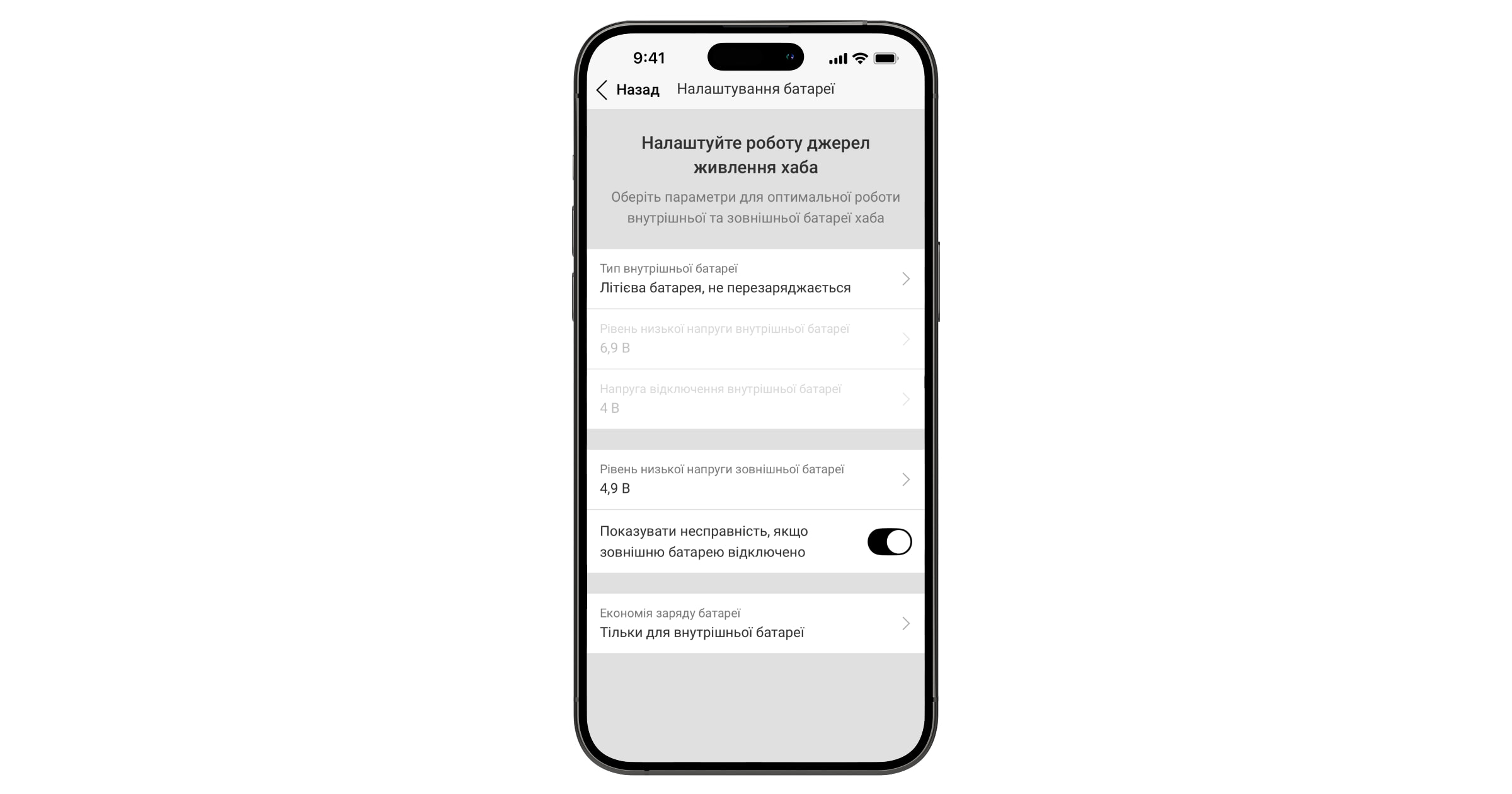

6. Перейдіть у меню Налаштування батареї.
7. Для налаштування Тип внутрішньої батареї виберіть опцію Літієва батарея, не перезаряджається.



8. У разі потреби налаштуйте інші параметри батареї.
9. Натисніть Назад, щоб зберегти налаштування.

Стани

Стани хаба містять інформацію про статус під’єднання батареї. Їх можна переглянути в застосунках Ajax:

1. Перейдіть у вкладку Пристрої .
2. Виберіть хаб у списку.

Обслуговування

Неперезарядна батарея Internal battery NB (7.2V/190Ah) не потребує обслуговування.

Якщо батарея не використовується тривалий час, її слід зберігати за температури від −13 °F до 149 °F. Це необхідно для зменшення деградації батареї.

Напруга розімкнутого ланцюга не відображає фактичний стан заряду. Заряджена і розряджена батарея можуть мати однакову напругу без навантаження.

Технічні характеристики
