Інструкція з використання Hub BP Jeweller (without casing)

Функціональні елементи

1. Кнопка тампера на передній стороні. Не використовується в поточній версії централі. У версії Hub BP Jeweller ця кнопка сповіщає про спробу зняти кришку корпусу централі.
2. Кнопка живлення.
3. QR-код. Використовуйте його, щоб додати хаб у простір у застосунку Ajax.
4. Отвори, щоб закріпити плату Hub BP Jeweller у корпусі.
5. Світлодіодний індикатор.
6. Розʼєм для під’єднання зовнішньої антени для каналу звʼязку Wings (гніздо SMA).
7. Розʼєм для підʼєднання зовнішнього світлодіодного індикатора до хаба. Зовнішній світлодіодний індикатор входить до комплекту Hub BP Jeweller (without casing).
8. Розʼєм для підʼєднання тамперної плати до хаба. Тамперна плата входить до комплекту корпусу Case, який продається окремо.
9. Слот 1 для micro SIM.
10. Слот 2 для micro SIM.
11. Розʼєм для під’єднання зовнішньої антени для каналу звʼязку Jeweller (гніздо SMA).
12. Розʼєм для під’єднання зовнішньої антени для стільникового каналу звʼязку (гніздо SMA).
13. Індикатор неправильної полярності внутрішньої батареї.
14. Розʼєм для під’єднання внутрішньої батареї.
15. Клемна колодка для підʼєднання зовнішнього джерела живлення.
16. Індикатор неправильної полярності зовнішнього джерела живлення.
17. Кнопка тампера на задній стороні. Не використовується в поточній версії централі. У версії Hub BP Jeweller ця кнопка сповіщає про спробу відірвати корпус централі від поверхні.

Принцип роботи

Hub BP Jeweller (without casing) — це централь системи Ajax. яка керує роботою доданих на неї пристроїв.

На Hub BP Jeweller (without casing) можна додати до 100 бездротових пристроїв Ajax. Додані пристрої захищають від вторгнення, пожежі й затоплення, а також дають змогу керувати електроприладами за сценаріями або вручну: у мобільному застосунку, за натисканням тривожної кнопки чи за активацією LightSwitch або клавіатури із сенсорним екраном.

Щоб контролювати роботу всіх пристроїв системи, хаб зв’язується з доданими на нього пристроями через два шифровані протоколи:

У разі спрацювання датчика система здіймає тривогу менш ніж за секунду. За тривогою хаб активує сирени, запускає сценарії, а також сповіщає охоронну компанію та всіх користувачів.

Захист від саботажу

OS Malevich

Hub BP Jeweller (without casing) працює під керуванням операційної системи реального часу OS Malevich. Вона захищена від вірусів і кібератак.

OS Malevich надає системі Ajax нові можливості та функції завдяки дистанційним оновленням, які не потребують участі інженера монтажу чи користувача.

Оновлення займає до двох хвилин, якщо об’єкт знято з охорони й підʼєднано зовнішнє або внутрішнє джерело живлення.

Індикація

Хаб передбачає два режими світлодіодної індикації:

• З’єднання із сервером.
• Тривоги та несправності.


З’єднання із сервером

За початкових налаштувань увімкнено режим З’єднання із сервером. Світлодіодний індикатор хаба може світитися певними кольорами й у певній послідовності залежно від стану системи або події в системі. Hub BP Jeweller (without casing) може загорятися червоним, білим, фіолетовим, жовтим, синім або зеленим кольором залежно від стану.

Стани хаба також можна відстежувати в застосунках Ajax.

Якщо під час використання системи ви бачите індикацію, не зазначену в цій інструкції з використання, зверніться до служби технічної підтримки Ajax.

Тривоги та несправності

Опцію можна ввімкнути в налаштуваннях хаба в PRO-застосунку Ajax (Хаб → Налаштування → Сервісні → LED-індикація).

Індикація	Подія	Примітка
Зміна стану хаба
Блискає білим щосекунди.	Під охорону в два етапи або Затримка на вихід.	На одному з пристроїв діє встановлення Під охорону в два етапи або Затримка на вихід.
Блискає зеленим щосекунди.	Індикація входу.	На одному з пристроїв діє Затримка на вхід.
Світиться білим дві секунди.	Завершення встановлення під охорону.	Хаб (або одна з груп) змінює стан режиму охорони зі Знято з охорони на Під охороною.
Світиться зеленим дві секунди.	Завершення зняття з охорони.	Хаб (або одна з груп) змінює стан режиму охорони з Під охороною на Знято з охорони.
Індикація тривог і несправностей
Почергово блискає червоним і фіолетовим по пʼять секунд.	Підтверджена тривога екстреної кнопки.	Є невідновлений стан після підтвердженої тривоги екстреної кнопки. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Підтверджена тривога екстреної кнопки.
Світиться червоним пʼять секунд.	Непідтверджена тривога екстреної кнопки.	Є невідновлений стан після непідтвердженої тривоги екстреної кнопки. Не відображається, якщо є стан підтвердженої тривоги екстреної кнопки. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Непідтверджена тривога екстреної кнопки.
Блискає червоним.	Кількість блискань дорівнює ідентифікатору (Пристрій №) тривожної кнопки (DoubleButton), яка першою згенерувала тривогу.	Є невідновлений стан після підтвердженої або непідтвердженої тривоги екстреної кнопки: Непідтверджена тривога екстреної кнопки або Підтверджена тривога екстреної кнопки
Почергово блискає жовтим і фіолетовим по пʼять секунд.	Підтверджене вторгнення.	Є невідновлений стан після підтвердженого вторгнення. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Підтверджене вторгнення.
Світиться жовтим пʼять секунд.	Непідтверджене вторгнення.	Є невідновлений стан після непідтвердженого вторгнення. Індикація не відображається, якщо є підтверджене вторгнення. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Непідтверджене вторгнення.
Блискає жовтим.	Кількість блискань дорівнює номеру пристрою (Пристрій №), який першим згенерував тривогу про вторгнення.	Є невідновлений стан після підтвердженого або непідтвердженого вторгнення: Непідтверджене вторгнення або Підтверджене вторгнення
Почергово блискає червоним і синім по пʼять секунд.	Відкриття корпусу.	Є невідновлений стан кнопки тампера, або відкрито корпус одного з пристроїв чи хаба. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Розкриття корпусу.
Почергово блискає жовтим і синім по пʼять секунд.	Інші несправності.	Є невідновлений стан після несправності, або в системі виявлено несправність одного з пристроїв або хаба. Індикація відображається лише в тому випадку, якщо в налаштуваннях відновлення після тривоги увімкнено Інші несправності.
Світиться темно-синім пʼять секунд.	Примусове вимкнення.	Один із пристроїв примусово вимкнений, або вимкнені сповіщення про стан корпусу.
Світиться синім пʼять секунд.	Автоматичне вимкнення.	Один із пристроїв автоматично вимкнений за таймером відкриття або за кількістю спрацювань.
Почергово блискає зеленим і синім.	Закінчення таймера тривоги. Дізнатися більше про можливість підтвердження тривоги	Відображається після закінчення часу таймера тривоги (щоб підтвердити тривогу).

Коли в системі не відбувається жодних подій (немає тривоги та несправності, не відкрито корпус тощо), світлодіодний індикатор світиться зеленим.

Доступ до індикації

Користувачі Hub BP Jeweller (without casing) можуть бачити індикацію Тривоги та несправності, коли:

• змінено режим охорони системи за допомогою клавіатури Ajax;
• введено правильний ідентифікатор користувача / персональний код на клавіатурі та виконано дію, яку вже було виконано раніше (наприклад, користувач зняв систему з охорони та натиснув на кнопку зняття з охорони на клавіатурі);
• натиснуто кнопку Ajax SpaceControl Jeweller, щоб змінити режим охорони системи чи ввімкнути Нічний режим;
• змінено режим охорони системи в застосунку Ajax.

Усі користувачі можуть бачити індикацію Зміна стану хаба.

Індикація тривоги

Якщо систему знято з охорони та є будь-яка з наведених у таблиці індикацій, світлодіодний індикатор блискатиме жовтим кольором щосекунди.

Якщо в системі є декілька станів, індикації відображаються по черзі в тій самій послідовності, як наведено в таблиці.

Обліковий запис Ajax

Щоб налаштувати систему, встановіть застосунок Ajax і створіть обліковий запис. Інженери монтажу й охоронні компанії використовують PRO-акаунт Ajax, щоб налаштувати систему для користувачів.

Не створюйте новий обліковий запис для кожного хаба, оскільки один обліковий запис може керувати кількома системами. У разі потреби можна налаштувати окремі права доступу для кожного хаба.

Налаштування користувачів і системи, а також параметри доданих пристроїв зберігаються на хабі. Зміна адміністратора хаба, додавання або видалення користувачів не призводять до скидання налаштувань пристроїв, доданих на хаб.

Підключення хаба до Ajax Cloud

Щоб підключитися до хмарного сервера Ajax Cloud, хабу Hub BP Jeweller (without casing) потрібно мати доступ до інтернету. Підключення потрібне для роботи застосунків Ajax, дистанційного налаштування та керування системою, а також надсилання пуш-сповіщень користувачам.

Hub BP Jeweller (without casing) підключається до інтернету через стільникову мережу. Встановіть обидві SIM-карти для більшої надійності та доступності системи.

Для підключення через стільникову мережу в хаб потрібно вставити карту micro SIM із вимкненим запитом PIN-коду й достатньою сумою на рахунку для оплати послуг за тарифами оператора. Щоб вимкнути запит PIN-коду, вставте SIM-карту в телефон.

Оскільки хаб підключається до інтернету тільки через стільникову мережу, для встановлення зʼєднання він автоматично задає налаштування APN відповідно до SIM-карти. Ця можливість контролюється налаштуванням Автоматичний вибір APN і увімкнена для обох SIM-карт за початкових налаштувань.

Щоб підключити хаб до Ajax Cloud, виконайте всі кроки, описані в розділі Встановлення хаба.

Після встановлення інтернет-зʼєднання та додавання хаба в застосунок Ajax можна вручну налаштувати параметри мережі для іншої SIM-карти. У налаштуваннях SIM-карти вимкніть опцію Автоматичний вибір APN та задайте роумінг, APN, ім’я користувача та пароль. Щоб дізнатися ці параметри, зверніться до служби підтримки мобільного оператора.

Не вимикайте опцію Автоматичний вибір APN і не налаштовуйте вручну параметри мережі для поточної SIM-карти, яка забезпечує підключення до інтернету. Це може призвести до втрати з’єднання, після чого хаб перейде в автономний режим.

Додавання хаба в застосунок Ajax

Використовуйте найновіші версії застосунків Ajax та OS Malevich, щоб мати доступ до всіх наявних функцій і забезпечити коректну роботу системи.

Якщо ви керуєте системою Ajax зі смартфону або планшета, налаштуйте для застосунку доступ до всіх системних функцій (зокрема, дозвіл на показ сповіщень).

1. Відкрийте застосунок Ajax і увійдіть у свій обліковий запис.
2. Виберіть простір або створіть новий.
   Що таке простір
   Як створити простір
3. Відкрийте меню Додати хаб і виберіть зручний для вас спосіб: вручну або за допомогою покрокової інструкції.
4. На етапі реєстрації задайте ім’я хаба та відскануйте розміщений на задній частині корпусу QR-код (або введіть ідентифікатор вручну).
5. Дочекайтеся завершення реєстрації хаба та його відображення в застосунку.

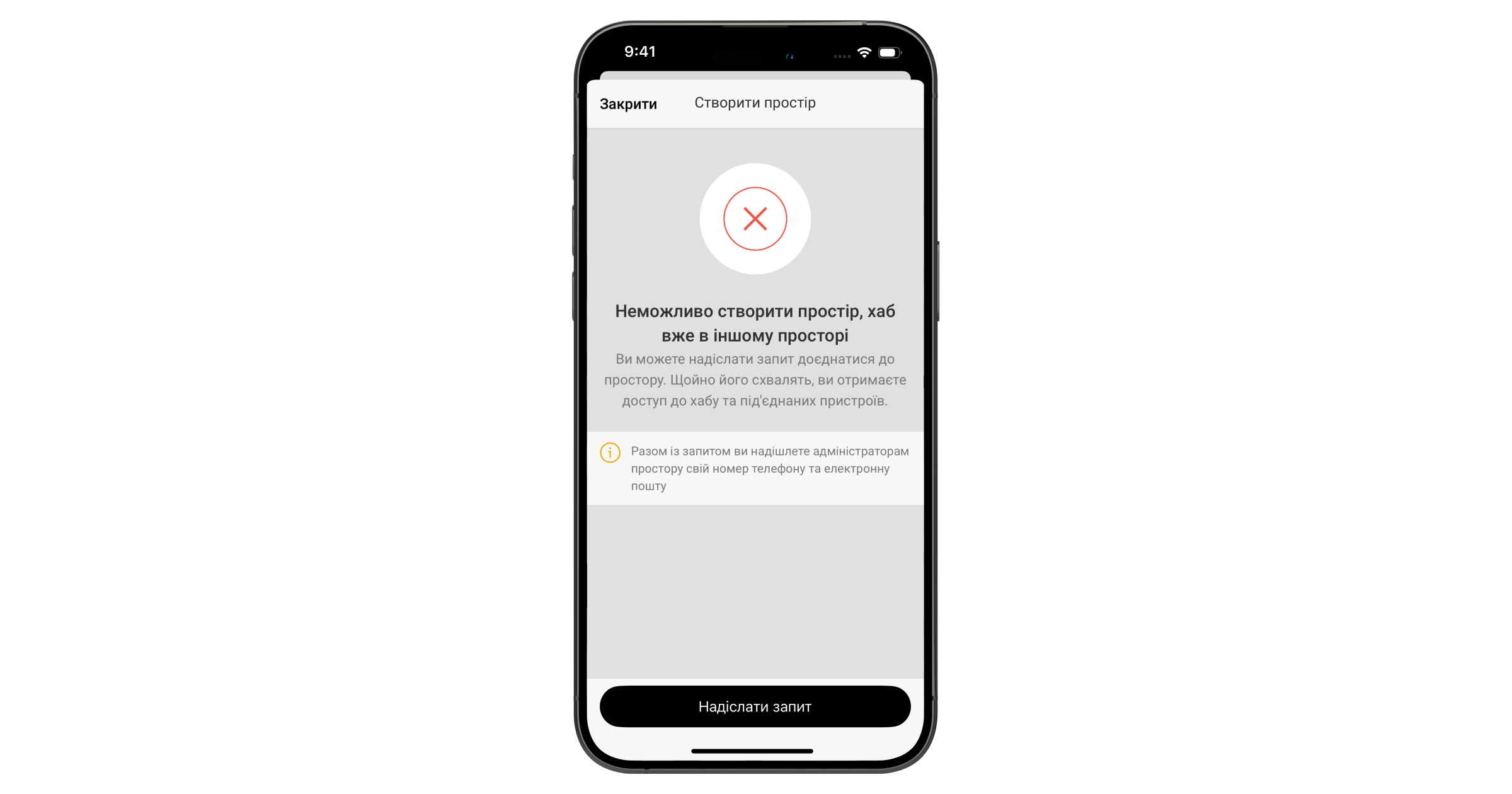

Якщо на хабі вже є користувачі, додати ваш обліковий запис на нього може адміністратор хаба, PRO з правами налаштування системи або монтажна компанія, яка обслуговує цей хаб. Ви отримаєте сповіщення про те, що хаб додано до іншого облікового запису. Щоб дізнатися, кому належать права адміністратора на хабі, зверніться до служби технічної підтримки Ajax.

Види облікових записів та їхні права

Додавання пристроїв

Під час першої реєстрації хаба в застосунку буде запропоновано додати пристрої, які охоронятимуть приміщення. Але ви можете відмовитися та повернутися до цього кроку пізніше.

Адміністратор або PRO з правами налаштування системи може додати пристрій, тільки якщо систему знято з охорони.

1. Відкрийте застосунок Ajax. Виберіть потрібний простір, якщо у вас їх кілька або ви користуєтеся PRO-застосунком Ajax.
2. Перейдіть у вкладку Кімнати .
3. Перейдіть у меню кімнати та натисніть Додати пристрій.
4. Назвіть пристрій, відскануйте QR-код (або введіть ідентифікатор вручну), виберіть кімнату та перейдіть до наступного етапу.
5. Коли застосунок почне пошук і запустить зворотний відлік, увімкніть пристрій — світлодіод заблискає один раз. Пошук розпочнеться, якщо пристрій перебуває в зоні дії бездротової мережі хаба (на одному об’єкті, що охороняється).

Доданий на хаб пристрій зʼявиться в переліку пристроїв хаба в застосунку Ajax. Ви можете знайти пристрій, ввівши в поле пошуку частину його назви, моделі чи ідентифікатора.

Якщо додавання на хаб не вдалося, вимкніть пристрій на пʼять секунд і повторіть спробу.

Несправності

Хаб може сповіщати про несправності. Якщо натиснути на , відкриється список усіх несправностей. Поле Несправність доступне у Станах пристрою і відображається лише в разі виявлення несправності, наприклад:

• Батарею не знайдено.
• Батарея не заряджається.
• Збій у роботі флешпамʼяті.

Іконки

Іконки показують деякі стани Hub BP Jeweller (without casing). Побачити їх можна в застосунку Ajax у вкладці Пристрої .

Іконка	Значення
	Хаб працює в мережі 2G.
	Хаб працює в мережі 3G.
	Хаб працює в мережі 4G (LTE).
	SIM-карта несправна, або на ній встановлено PIN-код. Перевірте роботу SIM-карти в телефоні та вимкніть запит PIN-коду.
	Рівень заряду батареї хаба. Відображається з кроком 5%.
	Внутрішню батарею не під’єднано.
	Напруга зовнішнього джерела живлення занизька.
	Хаб звʼязується з ПЦС через пряме з’єднання. Іконка не показується, якщо пряме з’єднання відсутнє або не налаштоване. Дізнатися більше
	Зв’язок між хабом і ПЦС через пряме з’єднання відсутній. Іконка не показується, якщо пряме з’єднання відсутнє або не налаштоване. Дізнатися більше
	Хаб у Режимі енергозбереження.
	Хаб втратив зв’язок із сервером Ajax Cloud.

Стани

Стани можна переглянути в застосунку Ajax:

1. Перейдіть у вкладку Пристрої .
2. Виберіть Hub BP Jeweller (without casing) у списку.

Параметр	Значення
Несправність	Після натискання на кнопку відкривається список несправностей хаба. Поле з’являється, лише якщо виявлено несправність.
Рівень стільникового сигналу	Рівень сигналу стільникової мережі на активній SIM-карті. Встановлюйте хаб у місцях, де рівень сигналу стільникового зв’язку становить 2–3 поділки. Якщо хаб встановлено в місці зі слабким або нестабільним рівнем сигналу, він не зможе здійснювати дзвінки або надсилати SMS про подію чи тривогу. У таких випадках для підсилення сигналу можна встановити антену ExternalAntenna.
Зовнішня антена стільникового каналу звʼязку	Стан підʼєднання зовнішньої антени: Підʼєднано — антену підʼєднано до порту стільникового звʼязку. Не підʼєднано — антену не підʼєднано до порту стільникового звʼязку. Пошкоджено — антена зламана. Виявити обрив зовнішньої антени можна тільки тоді, коли корпус хаба закритий належним чином.
Зовнішня антена для каналу звʼязку Jeweller	Стан підʼєднання зовнішньої антени: Підʼєднано — антену підʼєднано до порту Jeweller. Не підʼєднано — антену не підʼєднано до порту Jeweller. Пошкоджено — антена зламана. Виявити обрив зовнішньої антени можна тільки тоді, коли корпус хаба закритий належним чином.
Зовнішня антена для каналу звʼязку Wings	Стан підʼєднання зовнішньої антени: Підʼєднано — антену підʼєднано до порту Wings. Не підʼєднано — антену не підʼєднано до порту Wings. Пошкоджено — антена зламана. Виявити обрив зовнішньої антени можна тільки тоді, коли корпус хаба закритий належним чином.
Зʼєднання	Стан з’єднання між хабом та Ajax Cloud: В мережі — хаб на зв’язку з Ajax Cloud. Не в мережі — хаб не має зв’язку з Ajax Cloud. Перевірте підключення хаба до інтернету. Коли хаб не має зв’язку із сервером, у списку пристроїв іконки хаба та всіх доданих пристроїв стають напівпрозорими.
Зовнішнє живлення	Стан під’єднання зовнішнього живлення: Підʼєднано — хаб під’єднано до зовнішнього живлення. Відʼєднано — зовнішнє живлення відсутнє. Перевірте під’єднання Hub BP Jeweller до основного джерела живлення. Якщо напруга занизька, хаб надішле сповіщення з текстом Низька напруга.
Внутрішня батарея	За рівня заряду 20% і нижче хаб сповістить про низький рівень заряду батареї. Якщо батарею не під’єднано до хаба, відображається стан Батарея не встановлена. Дізнатися більше
Корпус	Стан кнопок тампера, які реагують на відривання чи відкриття корпусу: Закрито — кришка корпусу хаба закрита. Нормальний стан корпусу. Відкрито — кришка корпусу хаба відкрита, або іншим чином порушено цілісність корпусу. Перевірте стан корпусу хаба. Хаб виявляє відкриття кришки корпусу в разі спрацювання однієї або обох кнопок тампера. Якщо кришка корпусу відкрита, виявити обрив зовнішньої антени буде неможливо. Дізнатися більше
Тамперна плата	Стан зʼєднання тамперної плати корпусу з платою хаба: Не підʼєднано — тамперну плату не підʼєднано до хаба. Підʼєднано — тамперну плату підʼєднано до хаба.
Стільникові дані	Стан підключення хаба до мобільного інтернету: Підʼєднано — хаб має зв’язок з Ajax Cloud через мобільний інтернет. Не підʼєднано — хаб не має зв’язку з Ajax Cloud через мобільний інтернет. Перевірте підключення Hub BP Jeweller до інтернету через мобільну мережу. Якщо рівень стільникового сигналу становить 1–3 поділки, а на рахунку хаба достатньо коштів та/або є бонусні SMS/дзвінки, він зможе телефонувати й надсилати SMS, навіть якщо в цьому полі відображається стан Не під’єднано.
Активна	Показує активну SIM-карту: SIM-карта 1 — хаб працює із SIM-картою, яку вставлено в перший слот. SIM-карта 2 — хаб працює із SIM-картою, яку вставлено в другий слот.
SIM-карта 1	Номер SIM-карти, встановленої в перший слот. Щоб скопіювати номер, натисніть на нього. Якщо номер телефону показується як Невідомий номер, це означає, що оператор не записав його в пам’ять SIM-карти.
SIM-карта 2	Номер SIM-карти, встановленої в другий слот. Щоб скопіювати номер, натисніть на нього. Якщо номер телефону показується як Невідомий номер, це означає, що оператор не записав його в пам’ять SIM-карти.
Рівень потужності шуму (дБм)	Рівень потужності шуму в радіоканалі. Вимірюється в місці, де встановлено хаб. Перші два значення показують рівень на частотах Jeweller, а третє — на частотах Wings. Прийнятне значення: —80 дБм і менше. Наприклад, значення –95 дБм вважають допустимим, а –70 дБм — недопустимим. Що таке глушіння системи безпеки
Пультовий моніторинг	Стан прямого з’єднання хаба з ПЦС охоронної компанії: Підʼєднано — хаб має зв’язок із ПЦС через пряме з’єднання. Не підʼєднано — хаб не має зв’язку з ПЦС через пряме з’єднання. Поле показується, якщо охоронна компанія використовує пряме з’єднання для отримання подій і тривог системи. Дізнатися більше
Заплановане пробудження	Стан опції запланованого пробудження. Опція дає змогу задати дату й час, коли хаб вийде з режиму енергозбереження і стане доступним для налаштування та керування. Доступні стани: Не налаштовано — заплановане пробудження не налаштовано. Дата, час — наступне пробудження за запитом заплановано на задані дату й час. Натисніть , щоб відкрити налаштування опції. Налаштування доступні лише в PRO-застосунках Ajax.
Модель хаба	Назва моделі хаба. Відмінності хабів Ajax
Апаратна версія	Апаратна версія Hub BP Jeweller. Не оновлюється.
Прошивка	Версія прошивки Hub BP Jeweller. Оновлюється дистанційно. Дізнатися більше
Ідентифікатор	Ідентифікатор (перші 8 цифр серійного номера) хаба. Ідентифікатор міститься на коробці пристрою та платі під QR-кодом.
IMEI	Унікальний серійний номер для ідентифікації модема хаба в мережі GSM, що складається з 15 цифр. Показується, лише коли SIM-карту встановлено в хаб.

Вибір місця встановлення

Hub BP Jeweller (without casing) потрібно встановлювати в корпус Case D (430). Централь призначена для встановлення лише в приміщенні. Бажано вибирати таке місце, щоб хаб був прихований від сторонніх очей (наприклад, у коморі). Це допоможе знизити ймовірність саботажу або глушіння системи.

Встановіть корпус Case з хабом на вертикальній поверхні. Це забезпечить спрацювання кнопки тампера у випадку спроби відірвати корпус від поверхні. Перед встановленням ознайомтеся з документацією батареї: деякі батареї можна встановлювати лише вертикально (клемами догори). Інший спосіб монтажу може призвести до швидкої деградації батареї.

Виберіть місце, де хаб можна підключити до стільникової мережі. Рівень сигналу стільникового зв’язку на місці встановлення має бути стабільним і становити 2–3 поділки. У місцях зі слабким сигналом рекомендується встановити зовнішню антену. Ми не гарантуємо коректну роботу пристрою за низького рівня сигналу стільникового зв’язку.

Під час вибору місця встановлення враховуйте віддаленість хаба від бездротових пристроїв і наявність між ними перешкод для проходження радіосигналу: стін, міжповерхових перекриттів або розташованих у приміщенні габаритних об’єктів. У разі необхідності використовуйте зовнішню антену.

Приблизно розрахувати рівень сигналу в місці встановлення бездротових пристроїв допоможе Калькулятор дальності радіозв’язку.

Запустіть тести рівня сигналу Jeweller і Wings. У вибраному місці встановлення хаб повинен мати стабільний рівень сигналу 2–3 поділки з усіма доданими на нього пристроями. За рівня сигналу 1 або 0 поділок ми не гарантуємо стабільну роботу системи безпеки.

Якщо в системі є пристрої з рівнем сигналу 1 або 0 поділок, перемістіть хаб чи пристрій або встановіть зовнішню антену ExternalAntenna. Якщо це неможливо або пристрій після переміщення все ще має низький або нестабільний рівень сигналу, використовуйте ретранслятори.

Встановлення хаба

Під час встановлення й експлуатації системи Ajax дотримуйтеся правил і вимог нормативно-правових актів щодо електробезпеки. Не розбирайте пристрій під напругою та не використовуйте його з пошкодженим кабелем живлення.

Перед встановленням упевніться, що вибрали оптимальне місце розташування пристрою і воно відповідає умовам цієї інструкції.

Щоб встановити Hub BP Jeweller (without casing):

1. Заздалегідь підготуйте отвори для кабелів у корпусі Case D (430).
2. Просвердліть отвір Ø10 мм для світловода на нижній або боковій стороні корпусу біля місця встановлення LED-плати.



3. Встановіть світловод і LED-плату, що входять до комплекту Hub BP Jeweller (without casing).





4. Закріпіть корпус Case D (430) комплектними гвинтами на вертикальній поверхні у вибраному місці встановлення, використовуючи всі отвори.

   Враховуйте, що один з отворів розташований у перфорованій частині кріплення над кнопкою тампера. Цей отвір необхідний для спрацювання кнопки тампера, якщо зловмисник спробує демонтувати корпус.



   Перед встановленням батареї ознайомтеся з її документацією. Деякі батареї можна встановлювати лише вертикально (клемами догори). Інший спосіб встановлення може призвести до швидкої деградації батареї.

5. Встановіть два тримачі Module Holder (type A), використовуючи напрямні Case.
6. Встановіть плату Hub BP Jeweller (without casing) на тримачі.
7. Встановіть батарею на спеціальні тримачі в корпусі Case D (430). Закріпіть батарею за допомогою утримувальної стрічки.
8. Встановіть і під’єднайте тамперну плату корпусу Case D (430) до відповідного розʼєму хаба.
9. Підʼєднайте зовнішню антену Ajax ExternalAntenna до відповідного порту каналів звʼязку, якщо це необхідно.


   Використовуйте тільки антену Ajax ExternalAntenna. У разі використання сторонньої зовнішньої антени коректну роботу пристрою не може бути гарантовано. Перед встановленням ознайомтеся з інструкцією з використання ExternalAntenna.

10. Під’єднайте кабель живлення до відповідних роз’ємів:



    1 — Клемна колодка для підʼєднання зовнішнього джерела живлення.
    2 — Роз’єм для підʼєднання внутрішньої батареї. Використовуйте батарею 12 В⎓.
    3 — Індикатор неправильної полярності зовнішнього джерела живлення.
    4 — Індикатор неправильної полярності внутрішньої батареї.

    Індикатори 3 та 4 загоряються, якщо порушено полярність під час під’єднання батареї (коли до клеми «–» під’єднано «+» і навпаки).

11. Закріпіть кабелі стяжками.
12. Вставте SIM-карти:



    1 — Слот 1 для карти micro SIM.
    2 — Слот 2 для карти micro SIM.

13. Натисніть і утримуйте кнопку живлення хаба, щоб увімкнути його.
14. Прикріпіть кришку до корпусу та зафіксуйте її комплектними гвинтами.
15. Додайте хаб у простір.
16. Перевірте стан корпусу хаба в застосунку Ajax. Якщо активується тривога тампера, перевірте, чи щільно закрито корпус Case D (430).
17. Виконайте тестування працездатності хаба.

Де не можна встановлювати хаб

Налаштування хаба

Налаштування можна змінити в застосунку Ajax:

1. Виберіть потрібний простір, якщо у вас їх кілька або ви користуєтеся PRO-застосунком Ajax.
2. Перейдіть у вкладку Пристрої .
3. Виберіть Hub BP Jeweller (without casing) у списку.
4. Перейдіть у Налаштування, натиснувши на іконку шестерні у верхньому правому куті.
5. Задайте необхідні параметри.
6. Натисніть Назад, щоб зберегти нові налаштування.

Стільниковий зв’язок

Налаштування підключення та перевірка облікових записів.

Налаштування модема

• Стільникові дані — опція має бути ввімкненою.
• Роумінг — якщо опцію ввімкнено, встановлені в хабі SIM-карти можуть працювати в роумінгу.
• Ігнорувати помилки під час реєстрації в мережі — якщо опцію ввімкнено, хаб ігнорує помилки під час підключення до мережі через SIM-карту. Активуйте цю опцію, якщо SIM-карта не може підключитися до мережі.
• Вимкнути перевірку зв’язку з оператором — якщо опцію ввімкнено, хаб ігнорує помилки зв’язку з оператором. Активуйте цю опцію, якщо SIM-карта не може підключитися до мережі.

SIM-карти

• SIM-карта 1 та SIM-карта 2 — відображається номер встановленої SIM-карти. Якщо натиснути на поле, відкриються налаштування SIM-карти.

Налаштування SIM-карти

• APN, Ім’я користувача та Пароль — налаштування підключення до інтернету через SIM-карту. Щоб дізнатися налаштування стільникового оператора, зверніться до служби підтримки вашого провайдера.
• Автоматичний вибір APN — якщо цю опцію ввімкнено, точка доступу задається автоматично відповідно до встановленої SIM-карти.

Дізнатися більше

Використання мобільного трафіку

• Вхідний — обсяг даних, прийнятих хабом. Показується в кБ або МБ.
• Вихідний — обсяг даних, надісланих хабом. Показується в кБ або МБ.

Враховуйте, що дані обчислює хаб, і вони можуть відрізнятися від статистики вашого оператора.

Скинути статистику — дає змогу скинути статистику вхідного та вихідного трафіку.

Перевірити баланс

Введіть код перевірки балансу в полі USSD-запит (можна дізнатися в оператора мобільного зв’язку) та натисніть кнопку Перевірити баланс.

Дізнатися більше

Спосіб обміну даними

Можна вибирати необхідну антену для передавання стільникових даних:

• Автоперемикання між антенами — хаб надає пріоритет зовнішній антені, якщо вона доступна (під’єднана і не пошкоджена).
• Зовнішня — хаб не перемикається на вбудовану антену й намагається використовувати зовнішню.
• Вбудована — хаб використовує вбудовану антену.

Налаштування доступне лише в PRO-застосунках Ajax.

Коди доступу клавіатур

Налаштування кодів клавіатур для користувачів, не зареєстрованих у системі.

Це зручно, наприклад, для надання клінінговій компанії доступу до керування охороною. Знаючи код доступу, достатньо ввести його на клавіатурі Ajax, щоб змінити режим охорони системи.

Щоб задати код доступу для незареєстрованого користувача:

1. Натисніть Додати код.
2. Задайте Імʼя користувача та Код доступу.
3. Натисніть Додати.

Якщо потрібно додати код примусу, змінити код доступу або ідентифікатор коду, налаштувати доступу до груп і Нічний режим, тимчасово вимкнути або видалити код, виберіть його в списку і внесіть зміни.

Створені коди доступу дійсні для всіх клавіатур, доданих на хаб. Hub BP Jeweller (without casing) підтримує до 50 кодів доступу.

Як керувати охороною за допомогою кодів доступу на KeyPad Jeweller

Jeweller

Налаштування інтервалу опитування пристроїв хабом. Налаштування визначають, як часто хаб обмінюється даними з пристроями та як швидко буде виявлено втрату зв’язку.

Дізнатися більше

• Інтервал опитування пристроїв, с — періодичність опитування хабом доданих на нього пристроїв. Чим коротший інтервал (у секундах), тим частіше пристрій обмінюється даними з хабом. За початкових налаштувань інтервал опитування становить 36 секунд.
• Кількість недоставлених відповідей, щоб вважати датчик втраченим — лічильник недоставлених відповідей (за початкових налаштувань — 8 відповідей).

Час до надсилання сповіщення про втрату зв’язку між хабом і пристроєм обчислюється за формулою:

Інтервал опитування пристроїв × Кількість недоставлених відповідей, щоб вважати датчик втраченим

Важливо враховувати, що скорочення інтервалу опитування зменшує час роботи пристроїв від комплектної батареї.

Інтервал опитування обмежує максимальну кількість пристроїв, які можна додати на хаб:

Інтервал опитування	Ліміт на додавання
12 секунд	39 пристроїв
24 секунд	79 пристроїв
36 і більше секунд	100 пристроїв

За будь-яких налаштувань на хаб можна додати до 10 сирен, 50 клавіатур із вбудованим зумером і 5 ретрансляторів радіосигналу.

Виявлення глушіння радіоефіру

• Удосконалений алгоритм виявлення глушіння
• Відправляти сповіщення про глушіння радіоефіру як тривогу

Спосіб обміну даними

Можна вибирати необхідну антену для каналів звʼязку Jeweller і Wings:

• Автоперемикання між антенами — хаб надає пріоритет зовнішній антені, якщо вона доступна (під’єднана і не пошкоджена).
• Зовнішня — хаб не перемикається на вбудовану антену й намагається використовувати зовнішню.
• Вбудована — хаб використовує вбудовану антену.

Налаштування доступне лише в PRO-застосунках Ajax.

Сервісні

Група сервісних налаштувань хаба. Поділяється на 2 підгрупи: загальні налаштування та розширені.

Загальні налаштування

Яскравість LED

Налаштування яскравості світлодіодної індикації хаба. Задається в діапазоні від 1 до 10. Значення за початкових налаштувань — 10.

Оновлення прошивки

Меню містить налаштування оновлення прошивки хаба.

• Автоматичне оновлення ПЗ — налаштовує автоматичні оновлення OS Malevich (увімкнено за початкових налаштувань):
  • Якщо ввімкнено, прошивка оновлюється автоматично, коли доступне нове оновлення. Систему має бути знято з охорони, а зовнішнє живлення має бути підʼєднано до хаба.
  • Якщо опцію вимкнено, система не оновлюється автоматично. За наявності нової версії прошивки застосунок запропонує оновити OS Malevich.
• Перевірити наявність оновлень — дає змогу вручну перевіряти та встановлювати нові версії прошивки, якщо вони доступні. Ця опція доступна тільки за ввімкненого налаштування Автоматичне оновлення ПЗ.

Якщо на хабі встановлено застарілу прошивку, під час додавання пристрою на хаб може виникнути помилка. У такому разі система запропонує користувачу відкрити розділ Оновлення прошивки в налаштуваннях Сервісні та перевірити наявність нової версії. Якщо вона доступна, користувач зможе розпочати оновлення прошивки за запитом.

Як оновлюється OS Malevich

Логи хаба

Логи — це файли, що містять інформацію про роботу системи. Вони допомагають зрозуміти проблему в разі виникнення помилок чи збоїв.

Налаштування дає змогу вибрати канал передавання логів хаба або вимкнути їх записування:

• Вимкнено
• Стільниковий зв’язок

За початкових налаштувань логи вимкнено, оскільки їх збір збільшує споживання мережевих даних і зменшує час роботи батареї. У разі виникнення системних помилок виберіть опцію Стільниковий звʼязок, щоб надсилати логи через стільникову мережу.

Як надіслати звіт про проблему в застосунку Ajax на iOS

Як надіслати звіт про проблему в застосунку Ajax на Android

Кількість сповіщень “Поки хаб не в мережі”

За відсутності зв’язку із сервером події записуються в буфер хаба й будуть доставлені в застосунки Ajax після відновлення зʼєднання.

Це налаштування дає змогу вибрати кількість останніх подій, які система надішле в застосунки Ajax після відновлення звʼязку.

Можна вибрати від 100 (задано за початкових налаштувань) до 1000 подій із кроком 50 подій.

Дізнатися більше

Перевіряти стан корпусу при вимкненні

Якщо опцію ввімкнено, вимкнути хаб кнопкою живлення можна лише за умови відкритого корпусу. Опцію ввімкнено за початкових налаштувань.

Розширені налаштування

Перелік розширених налаштувань хаба залежить від типу застосунку: стандартний чи PRO.

Ajax Security System	Ajax PRO
Зʼєднання із сервером Звуки тривог і несправностей Налаштування пожежних датчиків Перевірка цілісності системи	Налаштування системи за PD 6662 Зʼєднання із сервером Звуки тривог і несправностей Налаштування батареї Налаштування пожежних датчиків Перевірка цілісності системи Підтвердження тривоги Відновлення після тривоги Встановлення/зняття з охорони Автоматичне вимкнення пристроїв LED-індикація

Налаштування системи за PD 6662

Відкриває покрокову інструкцію налаштування системи відповідно до вимог британського охоронного стандарту PD 6662:2017.

Налаштування доступне лише в PRO-застосунках Ajax.

Дізнатися більше

Зʼєднання із сервером

У меню можна налаштувати параметри зв’язку між хабом і сервером Ajax Cloud:

• Затримка сповіщення про втрату звʼязку з хабом, с. Необхідна для зменшення ризику виникнення хибних тривог через втрату зв’язку із сервером Ajax Cloud. Вона активується після трьох невдалих опитувань хаб — сервер. Затримку можна задати в діапазоні від 30 до 600 секунд. Рекомендовано використовувати значення за початкових налаштувань — 300 секунд.
• Інтервал опитування хаб-сервер, с. Періодичність опитування між сервером Ajax Cloud і хабом. Задається в діапазоні від 10 до 300 секунд. Рекомендовано використовувати значення за початкових налаштувань — 60 секунд.

Час до надсилання сповіщення про втрату зв’язку між хабом і сервером Ajax Cloud обчислюється за формулою:

(Інтервал опитування хаб-сервер × 3) + Часовий фільтр

За початкових налаштувань Ajax Cloud виявляє втрату зв’язку з хабом через вісім хвилин:

(60 с × 3) + 300 с = 8 хвилин

• Отримувати сповіщення про втрату зв’язку з сервером без тривоги. Застосунки Ajax можуть інформувати про втрату зв’язку між хабом і сервером двома способами: стандартним звуком пуш-сповіщення або звуковим сигналом сирени (увімкнено за початкових налаштувань). Якщо опцію ввімкнено, повідомлення надходить зі стандартним сигналом пуш-сповіщення.
• Сповіщати про втрату зв’язку за каналом. Система Ajax може сповіщати користувачів і охоронну компанію про втрату зʼєднання через один із каналів звʼязку.

У цьому меню можна вибрати, про втрату зʼєднання через який канал зв’язку сповіщатиме система, а також затримку надсилання таких сповіщень:

• Стільниковий зв’язок
• Затримка надсилання сповіщення — час затримки перед надсиланням сповіщення про втрату з’єднання через один із каналів зв’язку. Задається в діапазоні від 3 до 30 хвилин.

Час надсилання сповіщення про втрату з’єднання через один із каналів зв’язку обчислюється за формулою:

(Інтервал опитування хаб-сервер × 4) + Часовий фільтр + Затримка надсилання сповіщення

Звуки тривог і несправностей

У меню можна налаштувати параметри активації сирен.

Активувати сирену

• Якщо відкрито корпус хаба або датчика. Якщо опцію ввімкнено, хаб активує додані на нього сирени, якщо відкрито корпус хаба, датчика чи будь-якого іншого пристрою Ajax.
• Якщо натиснуто тривожну кнопку в застосунку. Якщо опцію ввімкнено, хаб активує додані на нього сирени, якщо натиснуто тривожну кнопку в застосунку Ajax.
• Перезапускати сигнал тривоги при кожному спрацюванні датчиків.

Сповіщення на клавіатурі

• Коли будь-який пристрій розрядився.
• Коли будь-який пристрій поза мережею.

Налаштування доступне лише в PRO-застосунках Ajax.

Налаштування батареї

У меню можна налаштувати параметри джерел живлення хаба.

• Тип внутрішньої батареї. Ця опція дає змогу вибрати відповідний тип батареї, щоб хаб міг встановити для неї потрібний рівень напруги.
  • Літієва батарея, не перезаряджається.
  • Літієва батарея, перезаряджається.
  • Свинцево-кислотна батарея, перезаряджається.
  • Інша батарея. Ця опція дає змогу задати значення напруги вручну.
• Рівень низької напруги внутрішньої батареї. За цього рівня напруги хаб попереджає про низький рівень заряду внутрішньої батареї. Ця опція доступна, якщо для налаштування Тип внутрішньої батареї вибрано значення Інша батарея.
• Напруга відключення внутрішньої батареї. Якщо хаб живиться від внутрішньої батареї, він автоматично вимкнеться за цього значення напруги. Ця опція доступна, якщо для налаштування Тип внутрішньої батареї вибрано значення Інша батарея.


  Якщо хаб живиться тільки від внутрішньої батареї, напругу відключення внутрішньої батареї не можна встановити вищою за поточний рівень напруги батареї.

• Рівень низької напруги зовнішньої батареї. За цього рівня напруги хаб сповіщає про розряджання зовнішнього джерела живлення.
• Внутрішня батарея. Дає змогу вибрати, чи буде внутрішня батарея заряджатися від зовнішнього джерела живлення.
• Швидкість заряджання внутрішньої батареї. Дає змогу вибрати відповідну швидкість заряджання залежно від типу зовнішнього джерела живлення. Ця опція доступна, якщо для налаштування Тип внутрішньої батареї вибрано значення Свинцево-кислотна батарея, перезаряджається.
• Економія заряду батареї. Дає змогу ввімкнути режим економії заряду батареї для вибраного джерела живлення.
  • Економити заряд, коли працює від зовнішнього живлення.
  • Економити заряд, коли працює від внутрішньої батареї.

    Якщо ввімкнено одну або обидві опції, можна налаштувати:

  • Період активності. Це час, протягом якого хаб і додані пристрої активуються для надсилання подій користувачам і на ПЦС.
  • Інтервал опитування сервера. Період, упродовж якого хаб звʼязується із сервером для перевірки зʼєднання.
  • Пробудження через SMS. Якщо опцію ввімкнено, хаб і додані пристрої можна тимчасово активувати, надіславши SMS із паролем на номер SIM-карти хаба.
  • Пароль для SMS. Пароль, який потрібно вказати в SMS-повідомленні на номер SIM-карти хаба, щоб «розбудити» його за запитом. Пароль має містити від 6 до 24 літер, цифр або спеціальних символів без пробілів.

Щоб активувати хаб за допомогою SMS, надішліть SMS-повідомлення на номер SIM-карти хаба з ідентифікатором хаба, SMS-паролем і текстом «WFB».

Приклад тексту SMS: 000ABC11 12345ab WFB

• 000ABC11 — ідентифікатор хаба);
• 12345ab — пароль для SMS;
• WFB — обов’язковий текст у SMS.

Враховуйте, що опція Пробудження через SMS недоступна, якщо використовується карта Ajax SIM.

Налаштування батареї доступні лише в PRO-застосунках Ajax.

Налаштування пожежних датчиків

Меню налаштувань пожежних датчиків Ajax. Дає змогу налаштувати синхронну тривогу пожежних датчиків.

Функція рекомендована європейськими пожежними стандартами, які вимагають у разі пожежі забезпечити гучність оповіщення не нижче 85 дБ за 10 футів від джерела звуку. Така потужність звуку дає змогу розбудити під час пожежі навіть людину, яка міцно спить. Швидко вимкнути пожежні датчики, що спрацювали, можна в застосунку Ajax, кнопкою Button чи за допомогою клавіатури KeyPad.

Дізнатися більше

Перевірка цілісності системи

Це налаштування відповідає за перевірку стану всіх охоронних датчиків, пристроїв та наслідуваних груп перед встановленням системи під охорону. Перевірку цілісності системи вимкнено за початкових налаштувань.

Дізнатися більше

Підтвердження тривоги

Налаштування доступне лише в PRO-застосунках Ajax.

Підтвердження тривоги — це спеціальна подія, яку хаб надсилає на ПЦС і користувачам системи, якщо кілька певних пристроїв спрацювали упродовж заданого проміжку часу. Реагування лише на підтверджені тривоги дає змогу охоронній компанії та поліції зменшити кількість марних виїздів на обʼєкт.

Дізнатися більше

Відновлення після тривоги

Налаштування доступне лише в PRO-застосунках Ajax.

Опція не дає змогу встановити систему під охорону, якщо раніше в ній було зафіксовано тривогу. Систему можна встановити під охорону, якщо вона відновлена авторизованим користувачем або PRO. Типи тривог, які потребують відновлення системи, визначаються під час налаштування опції.

Опція виключає ситуацію, коли користувач встановлює під охорону систему з датчиками, які генерують хибні тривоги.

Дізнатися більше

Встановлення/зняття з охорони

Налаштування доступне лише в PRO-застосунках Ajax.

Перша опція Відповідність стандартам дає змогу вибрати певний стандарт, щоб налаштувати систему для відповідності встановленим вимогам. Після вибору потрібного стандарту нижче в меню відобразяться відповідні налаштування встановлення під охорону / зняття з охорони. Доступні такі стандарти:

• EN 50131 — європейський стандарт для систем безпеки та захисту від вторгнення, який також регламентує концепцію класів безпеки.
• PD 6662 — британський стандарт для систем безпеки та захисту від вторгнення, вимоги якого спрямовані на зменшення кількості непідтверджених тривог і забезпечення реакції поліції лише на реальні загрози.
• VdS — німецький стандарт для систем безпеки та захисту від вторгнення, який регулює процес встановлення під охорону / зняття з охорони системи.
• ANSI/SIA CP-01-2019 — американський стандарт, що регламентує вимоги та функції, спрямовані на зменшення кількості хибних тривог, спричинених користувачем або обладнанням.

EN 50131

Після активації EN 50131 у меню можна задати параметри Під охорону в два етапи, Перезапуск таймера на вихід та Помилка при виході в налаштуваннях встановлення під охорону, а також задати параметр Затримка надсилання тривоги в налаштуваннях зняття з охорони.

Як налаштувати систему Ajax відповідно до вимог EN 50131

PD 6662

Після активації PD 6662 у меню буде показано перелік налаштувань встановлення під охорону / зняття з охорони для відповідності вимогам стандарту.

Дізнатися більше про стандарт PD 6662

Використовуйте відповідну покрокову інструкцію в PRO-застосунку Ajax для швидкого та зручного налаштування системи відповідно до вимог PD 6662. Перейдіть: Хаб → Налаштування → Сервісні → Налаштування системи за PD 6662 і дотримуйтеся підказок застосунку.

VdS

Після активації VdS всі пристрої в системі працюватимуть без затримки на вихід; затримки на вхід застосовуватимуться без змін.

Система автоматично перевіряє, чи всі двері зачинені та чи всі замки замкнені. Під час встановлення системи під охорону двері блокуються стороннім Блокувальним елементом. Додатково система перевіряє, чи заблоковані двері, щоб переконатися, що систему встановлено під охорону відповідно до принципу невідворотності (нім. Zwangsläufigkeit).

Систему неможливо встановити під охорону, якщо в ній є несправності. Якщо виявлено несправності або двері не заблоковані, система сповіщає користувачів про невдалу спробу встановлення під охорону.

Дізнатися більше

ANSI/SIA CP-01-2019

Тільки хаби Hub 2 (4G) Jeweller та Hub 2 Plus Jeweller сертифіковано відповідно до вимог ANSI/SIA CP-01-2019.

Після активації ANSI/SIA CP-01-2019 у меню можна задати параметри Перезапуск таймера на вихід і Непокинуті приміщення в налаштуваннях встановлення під охорону. У налаштуваннях зняття з охорони можна вибрати пристрої, які мають подавати Спецсигнал на скасування тривоги або Спецсигнал на відміну тривоги, і задати Час для скасування тривоги.

Відповідно до цього стандарту, у системі мають бути активовані затримки на вхід/вихід, зони перетинання, автоматичне вимкнення пристроїв і тестування системи. Ці параметри можна задати в налаштуваннях хаба та відповідних пристроїв.

Як налаштувати систему для відповідності вимогам ANSI/SIA CP-01-2019

Автоматичне вимкнення пристроїв

Налаштування доступне лише в PRO-застосунках Ajax.

Система Ajax може ігнорувати тривоги чи інші події пристроїв, навіть якщо їх не видалено із системи. За певних налаштувань сповіщення про події конкретного пристрою не будуть надходити на ПЦС і користувачам системи.

Дізнатися більше

Також можливо вимкнути конкретний пристрій вручну. Більше про вимкнення пристроїв вручну за посиланням.

LED-індикація

Налаштування доступне лише в PRO-застосунках Ajax.

У цьому меню можна вибрати стани системи та події, про які повідомлятиме за допомогою світлодіодної індикації. Доступна одна з двох опцій:

• Зʼєднання із сервером — світлодіодний індикатор хаба відображає, чи підʼєднано хаб до джерела живлення та інтернету.
• Тривоги та несправності — світлодіодний індикатор хаба відображає інформацію про тривоги та несправності в системі, зміну режиму охорони та затримки на вхід/вихід.

Індикація після тривоги

Виберіть події, про які сирени або клавіатури із вбудованими світлодіодними індикаторами інформуватимуть подвійним блисканням до зняття системи з охорони.

• Підтвердженої тривоги.
• Непідтвердженої тривоги.
• Розкриття корпусу.

Налаштування простору

Налаштування можна змінити в застосунку Ajax:

1. Виберіть потрібний простір, якщо у вас їх кілька або ви користуєтеся PRO-застосунком Ajax.
2. Перейдіть у вкладку Керування .
3. Перейдіть у Налаштування, натиснувши на іконку шестерні у нижньому правому куті.
4. Задайте необхідні параметри.
5. Натисніть Назад, щоб зберегти нові налаштування.

Скидання налаштувань хаба

Щоб повернути хаб до заводських налаштувань:

1. Увімкніть хаб, якщо він вимкнений.
2. Видаліть усіх користувачів та інженерів монтажу з хаба.
3. Утримуйте кнопку живлення 30 секунд — світлодіодний індикатор на платі хаба почне блискати червоним.
4. Видаліть хаб зі свого облікового запису.

Додаткові можливості

Підключення відеоспостереження

Hub BP Jeweller (without casing) сумісний із камерами та відеореєстраторами Ajax, а також зі сторонніми камерами, які підтримують протокол RTSP або інтеграцію SDK.

Камери та відеореєстратори, які можна підключити до Hub BP Jeweller (without casing):

Сценарії

Hub BP Jeweller (without casing) дає змогу створити 32 сценарії, щоб зменшити вплив людського чинника на безпеку. Хаб може керувати охороною всього обʼєкта чи групи за розкладом; активувати генератор туману, якщо до приміщення проникнуть зловмисники; знеструмити приміщення та ввімкнути аварійне освітлення під час пожежі; перекрити воду в разі протікання; керувати освітлювальними приладами, електрозамками, ролетами й гаражними воротами — в разі зміни режиму охорони, натискання кнопки або за тривогою датчика.

Сценарії можна використовувати для зменшення кількості рутинних дій і підвищення ефективності. Пристрої автоматизації Ajax можуть реагувати на зміну температури та показників якості повітря. Наприклад, можна налаштувати увімкнення обігрівача за низької температури та керувати системою припливної вентиляції, зволожувачем повітря та кондиціонером для підтримання комфортного мікроклімату в приміщенні.

Фотоверифікація

Hub BP Jeweller (without casing) підтримує бездротові датчики руху MotionCam і MotionCam Outdoor. Виявивши рух, датчики роблять серію знімків, завдяки яким можна в динаміці оцінити, що відбувається на об’єкті. Це позбавляє користувачів зайвого хвилювання, а охоронні компанії — марних виїздів патрулів.

Датчик активує камеру, якщо він перебуває в режимі охорони та виявляє рух. Дані фотоверифікації можуть бачити лише користувачі з правами доступу до стрічки подій, а також авторизовані співробітники охоронної компанії, якщо система підключена до ПЦС.

Якщо активовано можливість Фото за запитом, датчики можуть робити фото за командою користувача системи або PRO з відповідними правами. Подія знімання фото завжди фіксується у стрічці подій хаба.

Знімки захищені шифруванням на кожному етапі передавання. Вони зберігаються на сервері Ajax Cloud; система їх не опрацьовує й не аналізує.

Обслуговування

Регулярно перевіряйте роботу хаба Hub BP Jeweller (without casing) і доданих на нього пристроїв. Оптимальний інтервал перевірки — що три місяці. Очищайте корпус хаба від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку, яка підходить для догляду за технікою.

Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин чи інші активні розчинники.

Технічні характеристики

Рекомендовані батареї

Для тривалої автономної роботи рекомендовано використовувати повітряно-цинкові лужні батареї. Перед встановленням такої батареї переконайтеся, що з неї знято наклейки або відкрито клапани, які перекривають доступ повітря. Якщо можливо, залиште батарею з доступом до повітря на дві години — це запустить хімічну реакцію всередині та забезпечить належну роботу батареї.

Перед під’єднанням зовнішньої батареї уважно прочитайте інструкцію виробника. Вона містить вказівки щодо безпечного використання та рекомендовані параметри.

Повітряно-цинкові батареї не перезаряджаються. Параметр Швидкість заряду призначений для випадків, коли внутрішня перезарядна батарея заряджається від зовнішньої.

Список рекомендованих зовнішніх повітряно-цинкових батарей для живлення Hub BP Jeweller (without casing)

¹ За температури 25 °C.
² Внутрішня батарея не заряджається.

Гарантія

Гарантія на продукцію товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.

Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки: у більшості випадків технічні питання можна владнати дистанційно.

Зв’язатися зі службою технічної підтримки:

• email
• Telegram

Вироблено ТОВ «АС Манюфекчурінг»
