Outlet (LAN) — это встроенная Ethernet-розетка с двумя портами, которую нельзя добавлять в системы Ajax и которой нельзя управлять через приложения Ajax. Устройство имеет дизайн и цвета, идентичные умным розеткам и выключателям Ajax, что позволяет беспрепятственно устанавливать их рядом в одной рамке.
Используйте онлайн-конфигуратор выключателей и розеток Ajax, чтобы собрать свой собственный набор. Добавьте необходимые устройства в рамку, выберите цвет и загрузите конфигурацию в формате PDF.
Конструкция
Outlet (LAN) — это сборное устройство, состоящее из следующих компонентов:
- Механизмы розетки:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Крышки:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- Рамки:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Все компоненты продаются отдельно и соединяются между собой при монтаже.
Крышку для Outlet (LAN) необходимо выбирать в зависимости от того, как планируется устанавливать розетку:
- как отдельное устройство — SoloCover (LAN);
- справа или слева (сверху или снизу) от других устройств Outlet* или LightSwitch — SideCover (LAN);
- между устройствами — CenterCover (LAN).
Для установки двух или более розеток рядом понадобится рамка.
Комбинации из нескольких устройств в рамке можно устанавливать горизонтально или вертикально. Вертикально устанавливать можно те механизмы розеток, крышки и рамки, название которых содержит слово «vertical».
Используйте онлайн-конфигуратор выключателей и розеток Ajax, чтобы собрать свой собственный набор. Добавьте необходимые устройства в рамку, выберите цвет и загрузите конфигурацию в формате PDF.
* Комбинации с умными розетками Outlet доступны только в горизонтальной ориентации.
Цвета

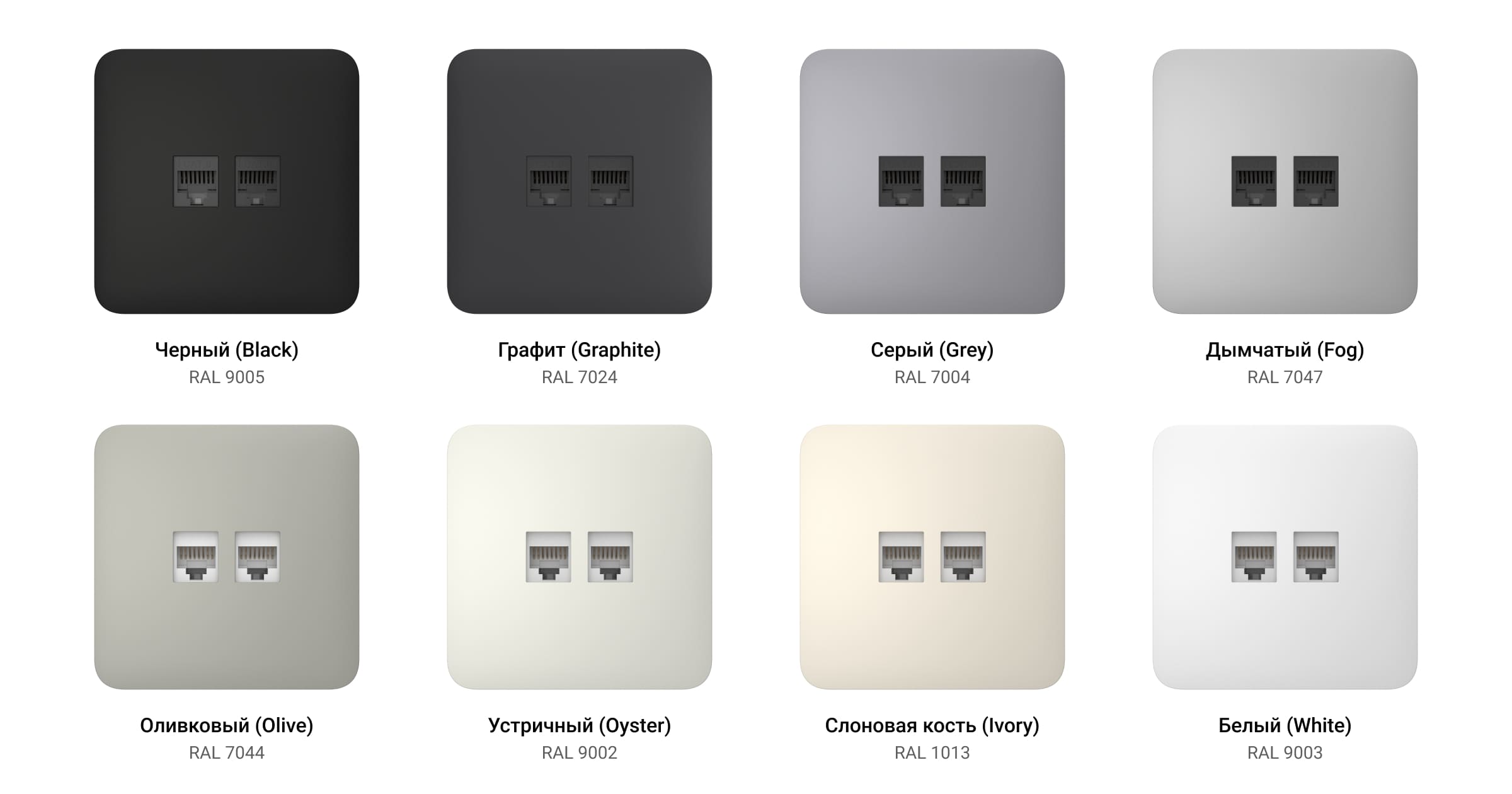

В продуктовой линейке представлены крышки 8 цветов: белый (White), дымчатый (Fog), серый (Grey), графит (Graphite), слоновая кость (Ivory), устричный (Oyster), оливковый (Olive) и черный (Black). Порты Ethernet доступны в 2 цветах: белый (White) и черный (Black).
Приведенные ниже цвета RAL максимально приближены к реальным. Однако на практике могут несколько отличаться, поэтому их следует использовать лишь как ориентир при выборе цвета.
Функциональные элементы
Механизм розетки
OutletCore (LAN) [55]
- Два порта Ethernet (предварительно не установлены).
- Ключ UP, обозначающий верх корпуса розетки.
- Винты для фиксации монтажных лапок.
- Клеммы для подсоединения проводов.
- Монтажные лапки для фиксации розетки в монтажной коробке.
- Крышка для проводов.
- Схема подключения.
OutletCore (LAN) vertical [55]
- Два порта Ethernet (предварительно не установлены).
- Ключ UP, обозначающий верх корпуса розетки.
- Винты для фиксации монтажных лапок.
- Клеммы для подсоединения проводов.
- Монтажные лапки для фиксации розетки в монтажной коробке.
- Крышка для проводов.
- Схема подключения.
Крышки
Рамки
Рамки доступны для конфигураций от 2 до 5 устройств в горизонтальной и вертикальной ориентациях. Они нужны, чтобы установить несколько устройств LightSwitch и/или встроенных розеток Outlet* подряд.
* Комбинации с умными розетками Outlet доступны только в горизонтальной ориентации.
Рамка для двух устройств.
Вертикальная рамка для двух устройств.
Рамка для трех устройств.
Вертикальная рамка для трех устройств.
Рамка для четырех устройств.
Вертикальная рамка для четырех устройств.
Рамка для пяти устройств.
Вертикальная рамка для пяти устройств.
Совместимые хабы и ретрансляторы
Outlet (LAN) несовместима с хабами и ретрансляторами. Это стандартная встроенная Ethernet-розетка, которую нельзя добавлять в системы Ajax и которой нельзя управлять через приложения Ajax.
Принцип работы
Outlet (LAN) — это настенная Ethernet-розетка с двумя портами, которая обеспечивает проводное подключение устройств к локальной сети (LAN) с помощью кабелей Ethernet. Устройство совместимо с кабелями CAT.6 и CAT.5e, поддерживающими скорость передачи данных до 1 Гбит/с на максимальном расстоянии до 328 футов.
Устройство предназначено для использования только в помещениях.
Монтаж
При монтаже и эксплуатации придерживайтесь общих правил электробезопасности при использовании электроприборов, а также требований нормативно-правовых актов по электробезопасности.
Outlet (LAN) должен устанавливать только профессиональный электрик или инженер монтажа.
Чтобы установить Outlet (LAN):
- Обесточьте кабели питания, находящиеся рядом с местом установки Outlet (LAN).
- Подготовьте монтажные коробки.
- Подключите кабели к клеммам Ethernet-портов в соответствии со схемой подключения, приведенной ниже:
Схема подключения T568A Схема подключения T568B Для наилучшего соединения используйте инструмент для терминирования (Krone type).
- Вставьте Ethernet-порты в OutletCore (LAN) [55] или OutletCore (LAN) vertical [55] и установите крышки для проводов.
- Установите OutletCore (LAN) [55] или OutletCore (LAN) vertical [55] в монтажную коробку. Затяните винты монтажных лапок. Закрепите розетку с помощью комплектных винтов.
- При монтаже нескольких розеток или выключателей LightSwitch Jeweller установите рамку с соответствующим количеством мест.
- Установите соответствующие передние крышки.
- Включите питание.
Где нельзя устанавливать Outlet (LAN):
- На улице. Это может привести к выходу розетки из строя.
- В помещениях, где температура или влажность выходят за пределы допустимых значений. Это может привести к выходу устройства из строя.
Обслуживание
Регулярно проверяйте работоспособность розетки. Очищайте ее корпус от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку для ухода за техникой. Не используйте для очистки датчика вещества, содержащие спирт, ацетон, бензин и другие активные растворители.
Комплектация
Outlet (LAN) — сборная розетка. Все детали приобретаются отдельно.
Используйте онлайн-конфигуратор выключателей и розеток Ajax, чтобы собрать свой собственный набор. Добавьте необходимые устройства в рамку, выберите цвет и загрузите конфигурацию в формате PDF.
Гарантия
Гарантия на продукцию общества с ограниченной ответственностью «Аджакс Системс Манюфекчуринг» действует 2 года после покупки.
Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки: в большинстве случаев технические вопросы можно решить удаленно.
Связаться с командой технической поддержки:
