CoverPlate — это заглушка для монтажной коробки, предназначенная для временного или постоянного маскирования пустых монтажных коробок и поддержания аккуратного вида стены. Заглушку нельзя добавлять в системы Ajax и ею нельзя управлять через приложения Ajax. CoverPlate имеет дизайн и цвета, идентичные умным розеткам и выключателям Ajax, что позволяет беспрепятственно устанавливать их рядом в одной рамке.
Используйте онлайн-конфигуратор выключателей и розеток Ajax, чтобы собрать свой собственный набор. Добавьте необходимые устройства в рамку, выберите цвет и загрузите конфигурацию в формате PDF.
Конструкция
CoverPlate — это сборное устройство, состоящее из следующих компонентов:
- Держатели:
- CoverHolder [55]
- CoverHolder vertical [55]
- Крышки:
- SoloCover (CP)
- CenterCover (CP)
- SideCover (CP)
- Рамки:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Все компоненты продаются отдельно и соединяются между собой при монтаже.
Крышку для CoverPlate необходимо выбирать в зависимости от того, как планируется устанавливать заглушку:
- отдельно — SoloCover (CP);
- справа или слева (сверху или снизу) от других устройств CoverPlate, Outlet* или LightSwitch — SideCover (CP);
- между устройствами — CenterCover (CP).
Для установки двух или более устройств рядом понадобится рамка.
Комбинации из нескольких устройств в рамке можно устанавливать горизонтально и вертикально. Вертикально устанавливать можно только те держатели и рамки, в названии которых есть слово «vertical».
Используйте онлайн-конфигуратор выключателей и розеток Ajax, чтобы собрать свой собственный набор. Добавьте необходимые устройства в рамку, выберите цвет и загрузите конфигурацию в формате PDF.
* Комбинации с умными розетками Outlet доступны только в горизонтальной ориентации.
Цвета

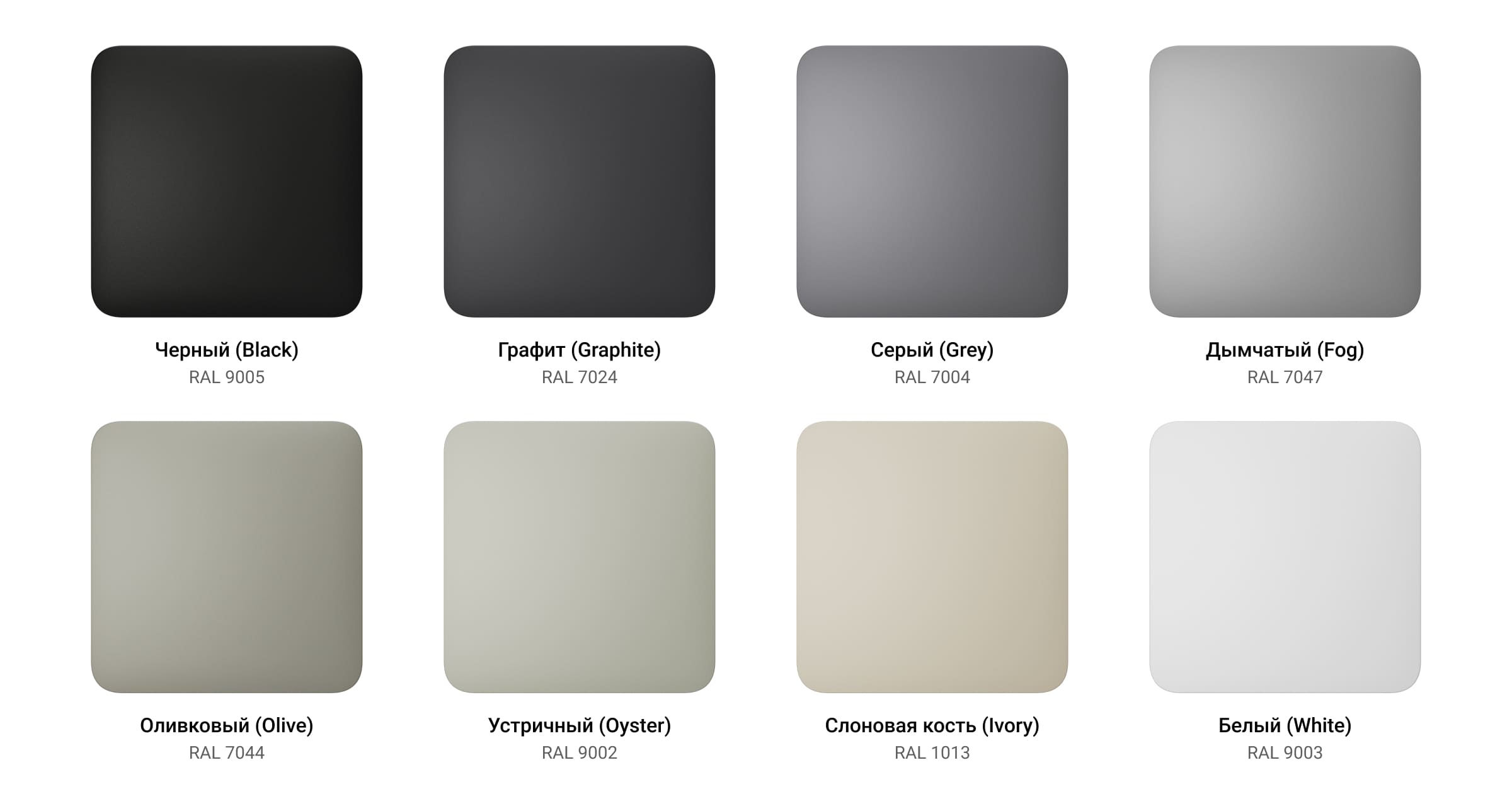

В продуктовой линейке представлены крышки 8 цветов: белый (White), дымчатый (Fog), серый (Grey), графит (Graphite), слоновая кость (Ivory), устричный (Oyster), оливковый (Olive) и черный (Black).
Приведенные ниже цвета RAL максимально приближены к реальным. Однако на практике могут несколько отличаться, поэтому их следует использовать лишь как ориентир при выборе цвета.
Функциональные элементы
Держатели
CoverHolder [55]
- Ключ UP, обозначающий верх корпуса заглушки.
- Винты для фиксации монтажных лапок.
- Монтажные лапки для фиксации заглушки в монтажной коробке.
CoverHolder vertical [55]
- Ключ UP, обозначающий верх корпуса заглушки.
- Винты для фиксации монтажных лапок.
- Монтажные лапки для фиксации заглушки в монтажной коробке.
Крышки
Рамки
Рамки Frame доступны для конфигураций от 2 до 5 устройств в горизонтальной и вертикальной ориентациях. Они нужны для установки нескольких устройств LightSwitch и/или встроенных розеток Outlet* подряд.
* Комбинации с умными розетками Outlet доступны только в горизонтальной ориентации.
Рамка для двух устройств.
Вертикальная рамка для двух устройств.
Рамка для трех устройств.
Вертикальная рамка для трех устройств.
Рамка для четырех устройств.
Вертикальная рамка для четырех устройств.
Рамка для пяти устройств.
Вертикальная рамка для пяти устройств.
Совместимые хабы и ретрансляторы
CoverPlate несовместима с хабами и ретрансляторами. Заглушку нельзя добавлять в систему Ajax и ею невозможно управлять через приложения.
Принцип работы
CoverPlate используется для временного или постоянного маскирования пустых монтажных коробок и поддержания аккуратного вида стены.
Заглушка предназначена для использования только в помещении.
Монтаж
При монтаже и эксплуатации придерживайтесь общих правил электробезопасности при использовании электроприборов, а также требований нормативно-правовых актов по электробезопасности.
CoverPlate должен устанавливать только профессиональный электрик или инженер монтажа.
Чтобы установить CoverPlate:
- Обесточьте кабели питания, находящиеся рядом с местом установки CoverPlate.
- Подготовьте монтажные коробки.
- Установите CoverHolder [55] или CoverHolder vertical [55] в монтажную коробку. Затяните винты монтажных лапок. Закрепите заглушку с помощью комплектных винтов.
- При монтаже нескольких заглушек, розеток или выключателей LightSwitch Jeweller установите рамку с соответствующим количеством мест.
- Установите соответствующие крышки.
- Включите питание.
Обслуживание
Очищайте корпус заглушки от пыли, паутины и других загрязнений по мере их появления. Используйте мягкую сухую салфетку для ухода за техникой. Не используйте для очистки заглушки вещества, содержащие спирт, ацетон, бензин и другие активные растворители.
Комплектация
CoverPlate — сборное устройство. Все детали приобретаются отдельно.
Используйте онлайн-конфигуратор выключателей и розеток Ajax, чтобы собрать свой собственный набор. Добавьте необходимые устройства в рамку, выберите цвет и загрузите конфигурацию в формате PDF.
Гарантия
Гарантия на продукцию общества с ограниченной ответственностью «Аджакс Системс Манюфекчуринг» действует 2 года после покупки.
Если устройство работает некорректно, рекомендуем сначала обратиться в службу поддержки: в большинстве случаев технические вопросы можно решить удаленно.
Связаться с командой технической поддержки:
Произведено ООО «АС МАНЮФЕКЧУРИНГ»
