За допомогою виносної клеми до DoorProtect S Plus Jeweller, DoorProtect Plus Jeweller, DoorProtect Plus Fibra або DoorProtect G3 Fibra можна підʼєднати дротовий датчик руху ролет з типом контакту НЗ (нормально закритий). Застосунок Ajax дає змогу налаштувати умови, за яких цей датчик буде здіймати тривогу.
Функція доступна для DoorProtect Plus Jeweller з версією прошивки 5.53.1.0 і вище. Для решти сумісних датчиків відкриття ця функція доступна незалежно від версії прошивки.
Також дротовий датчик руху ролет можна підʼєднати до системи Ajax за допомогою Transmitter Fibra.
Підʼєднання датчика
Встановіть датчик руху ролет згідно з інструкцією виробника. Переконавшись у коректності роботи датчика, перейдіть до підʼєднання до DoorProtect S Plus Jeweller / DoorProtect Plus Jeweller / DoorProtect Plus Fibra / DoorProtect G3 Fibra.
Датчик руху ролет підʼєднують до DoorProtect S Plus Jeweller та DoorProtect Plus Jeweller через роз’єм для підʼєднання зовнішнього датчика на задній панелі пристрою.
До DoorProtect Plus Fibra та DoorProtect G3 Fibra датчик руху ролет підʼєднують до клем NC та GND на терміналі в корпусі пристрою.
Зверніть увагу, що довжина дроту від датчика руху ролет до датчика відкриття не повинна перевищувати 3 метри. Якщо буде використано довший дріт, коректна робота датчика не гарантована.
У разі детектування обриву дроту більш ніж на 1 секунду датчик відкриття здіймає тривогу.
На задній панелі DoorProtect S Plus Jeweller та DoorProtect Plus Jeweller передбачено прорізи для безперешкодного виведення дроту, які приховані заглушками. Виламавши заглушку з потрібною боку, ви зможете вивести дріт до датчика руху ролет та щільно закріпити датчик відкриття на панелі SmartBracket.
Для DoorProtect Plus Fibra та DoorProtect G3 Fibra дріт до датчика руху ролет можна вивести через перфоровані частини на задній панелі для виведення дротів крізь стіну або знизу / зверху датчика.
Налаштування датчика

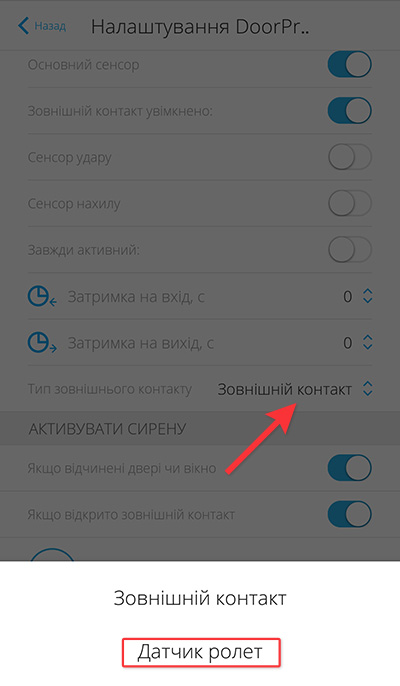

Під’єднавши датчик руху ролет, оберіть тип зовнішнього контакту Датчик ролета у меню налаштувань DoorProtect S Plus Jeweller / DoorProtect Plus Jeweller / DoorProtect Plus Fibra / DoorProtect G3 Fibra. Це налаштування за замовчуванням вимкнено.
Після вибору датчика ролет у налаштуваннях типу зовнішнього контакту знизу з’явиться два додаткових меню: вибору часу до тривоги та вибору кількості імпульсів до тривоги. Також буде додано опції активування сирени в разі спрацювання датчика руху ролета та в разі обриву кабелю.
Параметр Імпульсів до тривоги визначає, наскільки можна відкрити ролети до того, як сумісний датчик відкриття підніме тривогу. Перший імпульс датчик відкривання ролет надсилає в разі зсуву ролет з місця, наступні імпульси йдуть у міру відкривання.
Кількість імпульсів встановлюють у налаштуваннях з кроком в один імпульс.
Параметр Час до тривоги визначає, який часовий інтервал відведено на підрахунок заданої кількості імпульсів. Час відраховується з моменту отримання першого імпульсу від датчика руху ролет. Після закінчення заданого проміжку часу лічильник імпульсів зануляється.
Час до тривоги встановлюють у налаштуваннях з кроком у 5 секунд.
