Як під’єднати дротовий датчик до Transmitter

Оновлено

За допомогою Transmitter до системи безпеки Ajax можна під’єднати будь-які датчики й пристрої з НЗ/НР (NC/NO) виводами. Наприклад:

  • датчик газу
  • датчик периметра
  • датчик температури
  • датчик вібрації
  • тривожну кнопку
  • тампер

Особливості Transmitter

  • Перетворює сторонні датчики на повноцінні пристрої Ajax.
  • Може розміщуватися в корпусі датчика.
  • Можна встановлювати як в приміщенні, так і на вулиці, і зовні (у корпусі вуличного датчика або в герметичному боксі).
  • Може бути джерелом живлення для під’єднаного пристрою (вихід живлення на 3,3 В).
  • Оснащений акселерометром, який підіймає тривогу в разі переміщення модуля.
  • Працює за температури від +50°С до -25°С і вологості до 90% без появи конденсату.

Transmitter працює тільки з хабами Ajax. Пристрій не працює з ocBridge Plus або uartBridge!

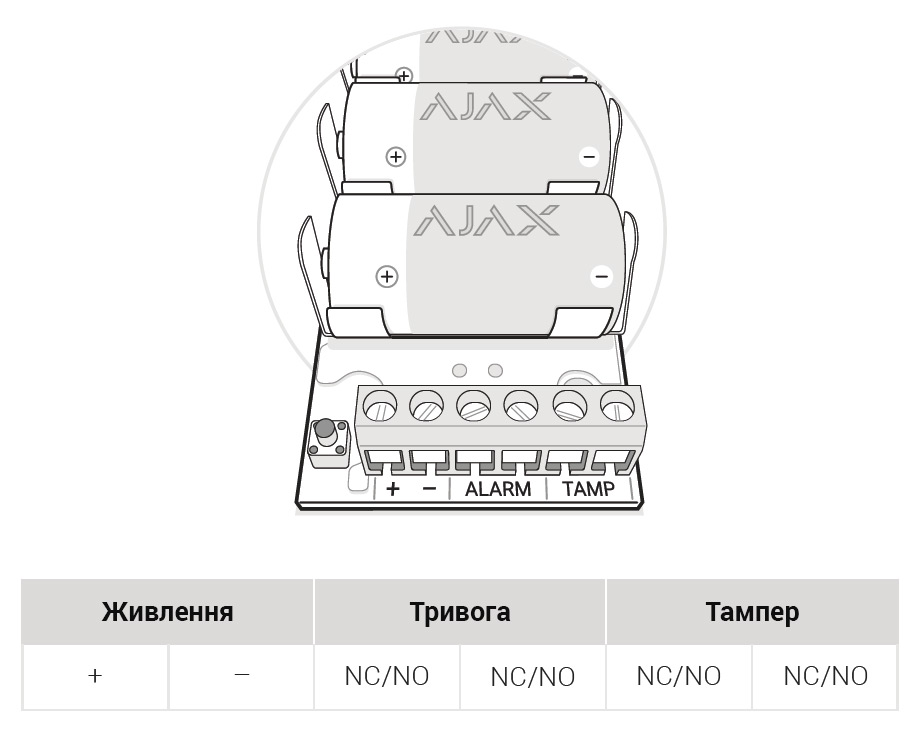

Призначення клем Transmitter

ajax transmitter
  • Живлення вихід на живлення 3,3 В для зовнішнього датчика.
  • Тривога тривожні клеми, до яких під’єднуються НЗ/НР зони зовнішнього датчика.
  • Тампер тамперні зони, до яких під’єднуються тамперні виходи зовнішнього датчика.

Приклад підєднання датчика

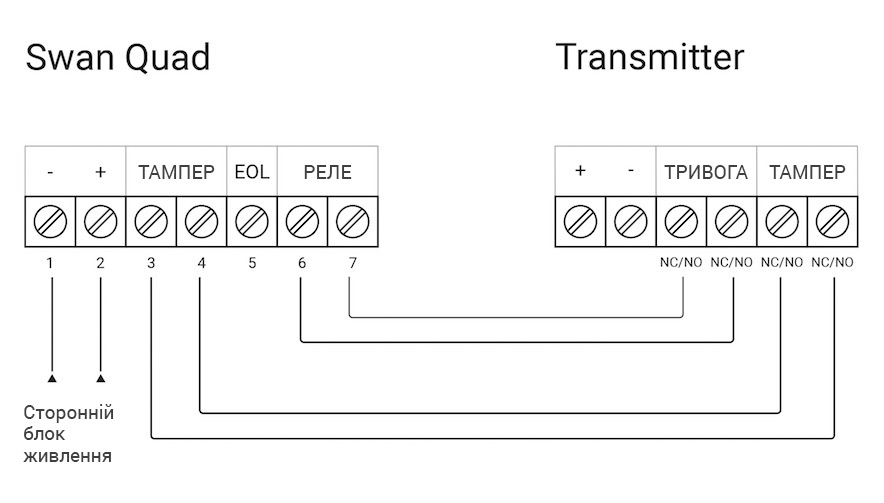

Схема під’єднання датчика руху Swan QUAD до Transmitter:

ajax transmitter

Тривожні зони під’єднуються до відповідних релейних зон датчика. Тамперні зони Transmitter заводяться на тамперні зони датчика. Оскільки цей датчик використовує живлення 12 В, живлення подається на нього ззовні за допомогою блока живлення або акумулятора.

Для розміщення Transmitter усередині корпусу датчика потрібна порожнина завбільшки не менше: 110 × 41 × 24 мм. Якщо Transmitter неможливо встановити всередині корпусу датчика, використовуйте сторонній радіопрозорий корпус.

Довжина кабелю може становити до 15 метрів однієї жили UTP. Якщо переріз більший, можна використовувати довший кабель.

Не встановлюйте Transmitter:

  • У металевому корпусі.
  • В умовах температури й вологості, що виходять за межі допустимих для датчика.

Під час вибору місця встановлення датчика з модулем Transmitter зважайте на віддаленість пристроїв від хаба і наявність об’єктів, що перешкоджають проходженню радіосигналу. Перш ніж закріпити шурупами датчик з під’єднаним модулем, протестуйте рівень сигналу Transmitter у застосунку Ajax.

Таблиця сумісності датчиків з Transmitter

Обладнання Живлення від передатчика Можливість встановлення в корпус датчика Примітки
BX-80NR + +
FTN RAM + Корпус замалий для Ajax Transmitter
VXI-RAM + +
VXI-RDAM + +
HX-40RAM + +
HX-80NRAM + +
SL-350QNR + Для моніторингу розряду живлення сповіщувачів необхідно додатково використовувати BCU-4
SL-350QFR + Для моніторингу розряду живлення сповіщувача необхідно додатково використовувати BCU-4
AX-100TFR +
AX-200TFR +
STA-RF +
