Разом із захистом від пограбування, пожежі та затоплення система Ajax дає змогу керувати електроприладами, автоматизуючи безпеку і позбавляючи рутини. Ми вже писали про особливості підключення до системи електрозамка та охоронної дим-машини, а в цій статті розглянемо керування шлагбаумом або воротами з електроприводом (автоматичними воротами).
Завдяки Ajax відчиняти та зачиняти, а також керувати живленням воріт/шлагбаума можна:
- через застосунок Ajax — із будь-якої точки світу
- за допомогою кнопок та клавіатур — на відстані до 1300 метрів від хаба чи ретранслятора радіосигналу
- за сценарієм — у разі зміни режиму охорони, у випадку тривоги, за розкладом
Крім того, в застосунку відображатиметься історія відчинення та зачинення воріт/шлагбаума: назва реле, місце розташування, час і дата.
Які пристрої Ajax потрібні для керування воротами/шлагбаумом
- Хаб — для координації роботи пристроїв системи
- Реле — для відчинення та зачинення воріт/шлагбаума та керування живленням обладнання
- Модуль інтеграції — для передавання в реальному часі статусу воріт/шлагбаума: відчинені чи зачинені
Superior MultiTransmitter IO (4X4) Fibra має входи, за допомогою яких передаються сигнали від воріт/шлагбаумів, і виходи для керування ними.
Якими воротами/шлагбаумами можна керувати за допомогою Ajax
Сучасні ворота і шлагбауми з електроприводом оснащені блоком дистанційного керування. Він складається з контролера і керувальних пристроїв, наприклад, пультів дистанційного керування. Контролер приймає команди керувальних пристроїв і запускає механізм відчинення–зачинення воріт або шлагбаума.
Для інтеграції з Ajax контролер повинен мати вхід керування, призначений для підключення дротових кнопок і реле. Відсутність такого входу не виключає під’єднання, але ускладнює процес — знадобиться підключення реле безпосередньо до приводу або плати контролера. Також контролер може мати нестандартний вхід керування чи особливі режими керування і роботи, що також необхідно врахувати під час інтеграції.
Передавання до застосунку Ajax інформації про стан воріт/шлагбаума («зачинені» чи «відчинені») можливе за наявності в контролера виходу стану.
Перш ніж підключати обладнання, вивчіть технічну документацію воріт/шлагбаума.
Вимоги безпеки
Під час монтажу та експлуатації електроприладів дотримуйтесь загальних правил електробезпеки, а також вимог нормативно-правових актів з електробезпеки.
Категорично заборонено розбирати пристрої під напругою. Не використовуйте пристрої з пошкодженим кабелем живлення.
Встановлення і підключення реле має здійснювати кваліфікований фахівець. Не підключайте реле до джерела живлення з напругою яка виходить за межі діапазону допустимих значень, що вказаний для пристрою. Це пожежонебезпечно і призведе до виходу пристрою з ладу.
Під час встановлення не допускайте потрапляння вологи на реле або на місця з’єднання кабелів. Враховуйте діапазон робочих температур і робочу вологість реле — пристрої не мають перебувати на відкритому повітрі.
Під час підключення обов’язково орієнтуйтеся на інструкцію з використання шлагбаума/воріт. Неправильне підключення чи налаштування можуть призвести до некерованого відчинення або зачинення воріт.
Зачиняйте ворота/шлагбаум тільки коли їхньому зачиненню нічого не перешкоджає. Рекомендуємо доповнити систему ІЧ-датчиками присутності. Підключені ІЧ-датчики присутності не дозволять зачинити ворота або шлагбаум, якщо на шляху перебуває людина, автомобіль чи інша перешкода.
Що треба врахувати, перш ніж підключити шлагбаум або ворота до Ajax
Для підключення використовують реле Ajax: Relay Jeweller, Superior MultiRelay Fibra, або Superior MultiTransmitter IO (4X4) Fibra — для керування відчиненням–зачиненням воріт/шлагбаума; WallSwitch Jeweller або Superior MultiRelay Fibra — для знеструмлення воріт/шлагбаума вручну чи автоматично.
Контролер воріт/шлагбаума може мати один або декілька входів керування. Від цього залежить схема підключення контролера воріт/шлагбаума. Якщо вхід комбінований і відповідає як за відчинення, так і зачинення воріт/шлагбаума, буде достатньо одного реле. Якщо входи роздільні (один з них відповідає за відчинення, а другий — за зачинення), знадобляться два реле.
Також рекомендуємо забезпечити всі реле резервним живленням на випадок перебоїв в електромережі. Враховуйте, що шлагбаум або ворота можуть працювати від іншої напруги. У такому випадку вам доведеться підводити до Relay незалежне джерело живлення.
Якщо ви хочете, щоб у застосунку Ajax відображався стан воріт/шлагбаума (відчинені чи зачинені), підключіть модуль інтеграції Transmitter до виходу стану воріт/шлагбаума на контролері.
Рекомендуємо перед початком монтажу повністю ознайомитися з інструкціями використання пристроїв, що використовуються, а також з керівництвом користувача, яке додається до воріт або шлагбаума стороннього виробника. Вони містять корисну інформацію для правильної конфігурації та підключення.
Як керувати за допомогою Ajax відчиненням-зачиненням воріт/шлагбаума з комбінованим входом керування
Підʼєднайте вибране слабкострумове реле до контролера згідно зі схемою нижче і налаштуйте систему.
- Підʼєднайте джерело живлення до клем живлення реле.
- Клеми контактів реле підʼєднайте до входу керування.
Якщо Relay Jeweller треба під’єднати до контролера, який відчиняє ворота після розмикання контактів, — забезпечте реле резервним живленням. У разі втрати живлення контакти Relay Jeweller переходять у розімкнутий стан, що призведе до відчинення воріт.
- Перейдіть до вкладки Пристрої
. - Виберіть Relay Jeweller і перейдіть до його Налаштувань .
- Задайте потрібні параметри.
Налаштування залежать від вашої моделі воріт/шлагбаума. Рекомендації щодо підключення ви знайдете в технічній документації пристрою.
- Режим роботи реле: імпульсний або бістабільний.
- Тривалість імпульсу (якщо вибрано імпульсний режим) — у діапазоні від 0,5 до 255 секунд. Тривалість має бути більшою або дорівнювати часу зачинення–відчинення шлагбаума чи воріт.
Невірно задана тривалість імпульсу може призвести до того, що ворота чи шлагбаум зачинятимуться відразу після відчинення або ж будуть відчинятися чи зачинятися не повністю.
- Стан контакту: нормально замкнений або нормально розімкнений.
- Натисніть Назад — налаштування буде збережено.
Для більшої інформативності сповіщень перейменуйте Relay Jeweller. Наприклад, назвавши пристрій «Вхідні ворота».
Як керувати за допомогою Ajax відчиненням–зачиненням воріт/шлагбаума з роздільними входами керування
Підключіть слабкострумові реле до контролера згідно зі схемою нижче і налаштуйте систему. За такої схеми підключення одне реле Relay Jeweller керує відчиненням, а друге — зачиненням.
- Підключіть джерело живлення до клем живлення реле.
- Клеми контактів першого реле підключіть до першого входу керування.
- Клеми контактів другого реле підключіть до другого входу керування.
- Перейдіть до вкладки Пристрої .
- Виберіть перше Relay Jeweller і перейдіть до його Налаштувань .
- Задайте потрібні параметри.
Налаштування залежать від вашої моделі воріт/шлагбаума. Рекомендації щодо підключення ви знайдете в технічній документації пристрою.
- Режим роботи реле: імпульсний або бістабільний.
- Тривалість імпульсу (якщо вибрано імпульсний режим) — у діапазоні від 0,5 до 255 секунд. Тривалість має бути більшою або дорівнювати часу зачинення–відчинення шлагбаума чи воріт.
- Стан контакту: нормально замкнений або нормально розімкнений.
- Натисніть Назад — налаштування буде збережено.
- Повторіть кроки 1–4 для другого реле Relay Jeweller.
Для більшої інформативності сповіщень перейменуйте Relay Jeweller. Наприклад, назвавши підключений до першого входу керування пристрій «Відчинити ворота», а підключений до другого — «Зачинити ворота».
Як керувати за допомогою Ajax живленням воріт/шлагбаума
Керування живленням працюватиме паралельно з керуванням відчиненням–зачиненням воріт/шлагбаума. Підключіть силове реле WallSwitch Jeweller або Superior MultiRelay Fibra до кола живлення контролера згідно зі схемою нижче і налаштуйте систему.
- Під’єднайте джерело живлення до клем живлення WallSwitch Jeweller.
- Клеми контактів реле під’єднайте до входів живлення воріт/шлагбаума.
- Перейдіть до вкладки Пристрої .
- Виберіть WallSwitch Jeweller і перейдіть до його Налаштувань .
- Задайте потрібні параметри.
Налаштування залежать від вашої моделі воріт/шлагбаума. Рекомендації щодо підключення ви знайдете в технічній документації пристрою.
- Режим роботи реле: бістабільний.
- Стан контакту: нормально замкнений або нормально розімкнений.
- Натисніть Назад — налаштування буде збережено.
Для більшої інформативності сповіщень перейменуйте WallSwitch Jeweller. Наприклад, назвавши пристрій «Живлення воріт».
Як контролювати зачинення-відчинення воріт/шлагбаума
Для відображення в застосунку Ajax стану воріт/шлагбаума (відчинені чи зачинені) підʼєднайте модуль інтеграції до виходу стану контролера воріт/шлагбаума.
Підʼєднайте вихід стану контролера воріт/шлагбаума до тамперних або тривожних клем Transmitter Jeweller. Від цього залежить алгоритм роботи.

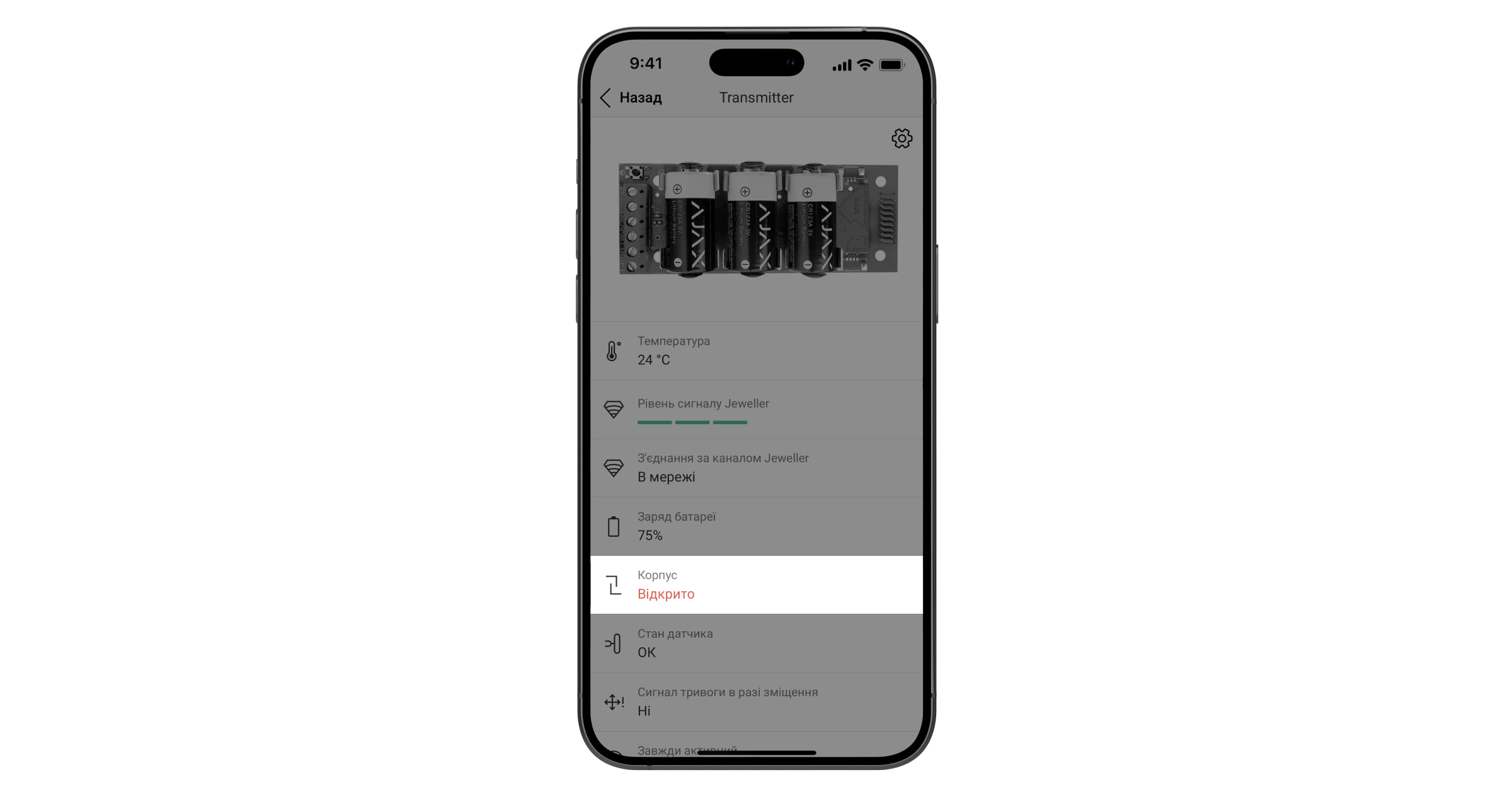

У разі підʼєднання через тамперні клеми Transmitter Jeweller система безпеки сповіщає про відчинення та зачинення незалежно від режиму охорони. Стан воріт/шлагбаума відображається в реальному часі у полі Корпус у станах Transmitter Jeweller (застосунок Ajax — Пристрої — Transmitter Jeweller).

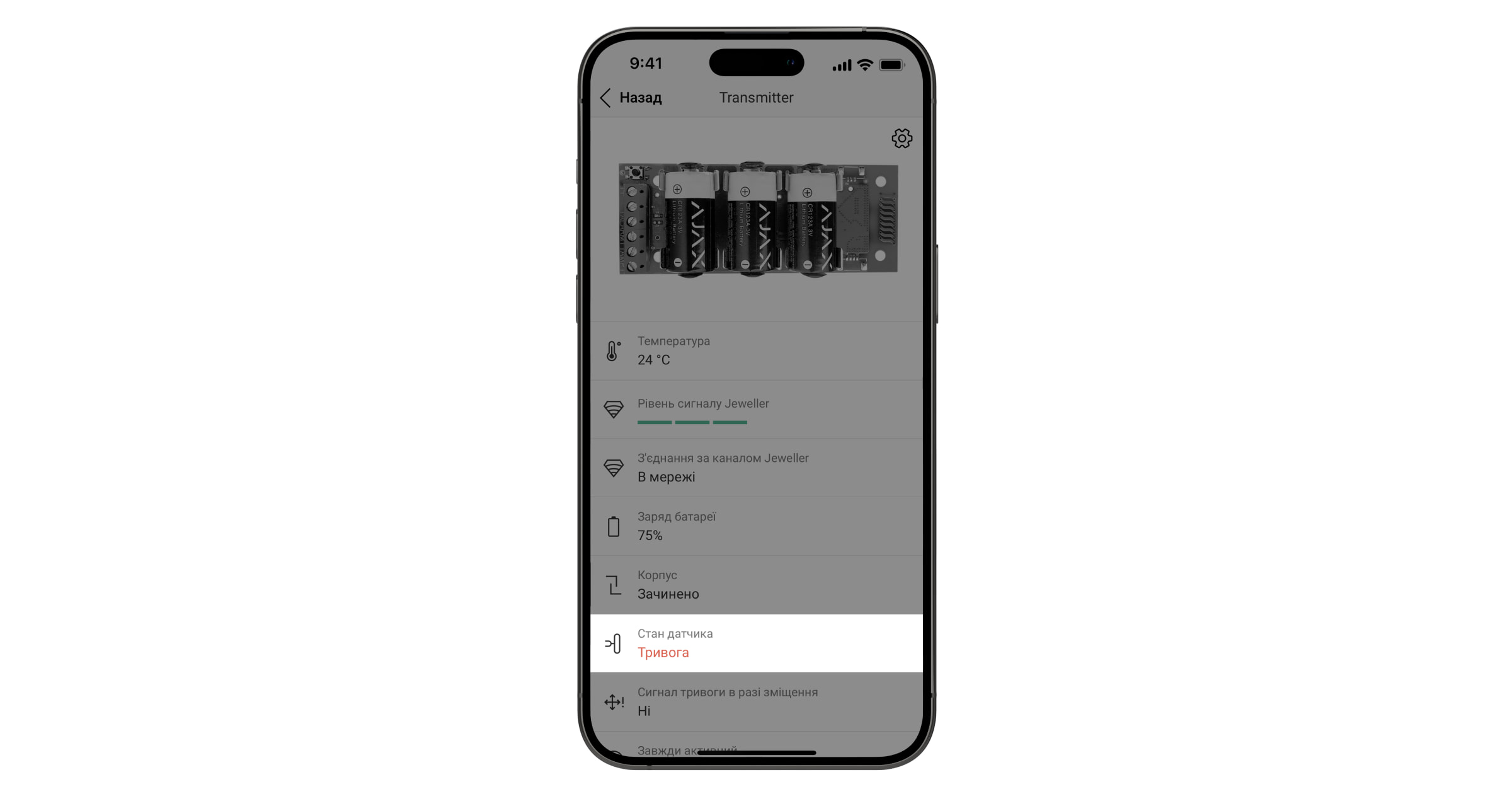

У разі підʼєднання через тривожні клеми Transmitter Jeweller система сповіщає про відчинення і зачинення, тільки коли перебуває під охороною. Виняток — Transmitter Jeweller працює в режимі «Завжди активний». Стан воріт/шлагбаума відображається в реальному часі у полі Стан датчика у станах Transmitter Jeweller (застосунок Ajax — Пристрої — Transmitter Jeweller).
- Перейдіть до вкладки Пристрої .
- Виберіть Transmitter Jeweller і перейдіть до його Налаштувань .
- Задайте потрібні параметри.
Налаштування залежать від вашої моделі воріт/шлагбаума. Рекомендації щодо підключення ви знайдете в технічній документації пристрою.
- Стан контакту зовнішнього датчика (якщо використано тривожні клеми): нормально замкнений або нормально розімкнений.
- Тип зовнішнього датчика (якщо використано тривожні клеми): імпульсний або бістабільний.
- Стан тампера (якщо використано тамперні клеми): нормально замкнений або нормально розімкнений.
- Активуйте Сигнал тривоги в разі відриву, якщо хочете отримувати подію про тривогу в разі спроби переміщення Transmitter Jeweller (буде використано вбудований акселерометр).
- Налаштуйте активацію підключених до хаба сирен: увімкнути чи вимкнути.
- Натисніть Назад — налаштування буде збережено.
Для більшої інформативності сповіщень перейменуйте Transmitter Jeweller. Наприклад, назвавши пристрій «Стан воріт».
Як керувати воротами або шлагбаумом через застосунок Ajax
Відчинення–зачинення у разі підключення до контролера з комбінованим входом керування

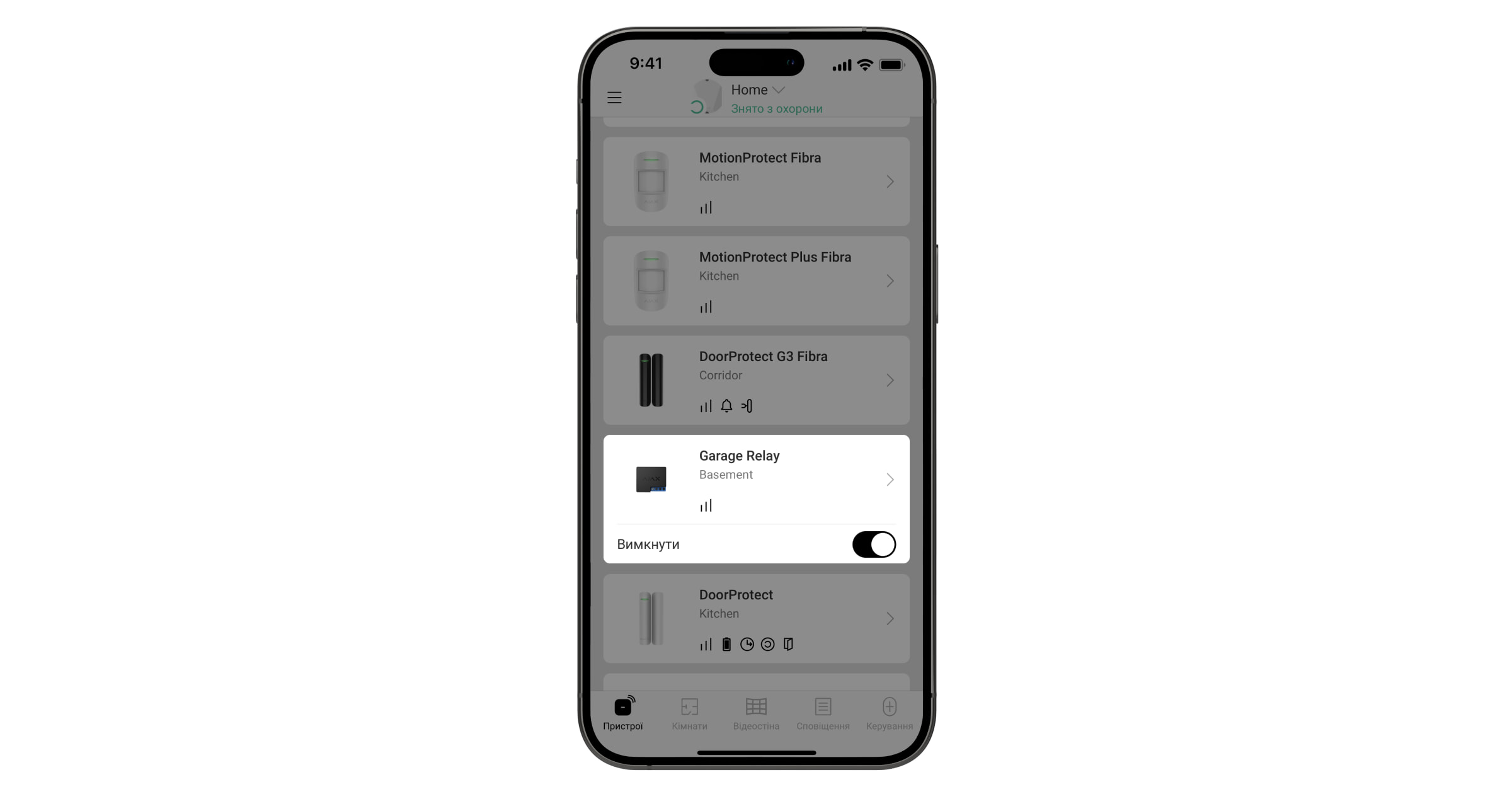

Натисніть на перемикач у полі слабкострумового реле, що підʼєднано до воріт/шлагбаума — стан контактів зміниться на протилежний, а ворота/шлагбаум відчиняться або зачиняться.
Якщо до виходу стану воріт/шлагбаума під’єднано модуль інтеграції, у його меню станів буде видно стан: відчинено чи зачинено.
Відчинення–зачинення у разі підключення до контролера з роздільними входами керування

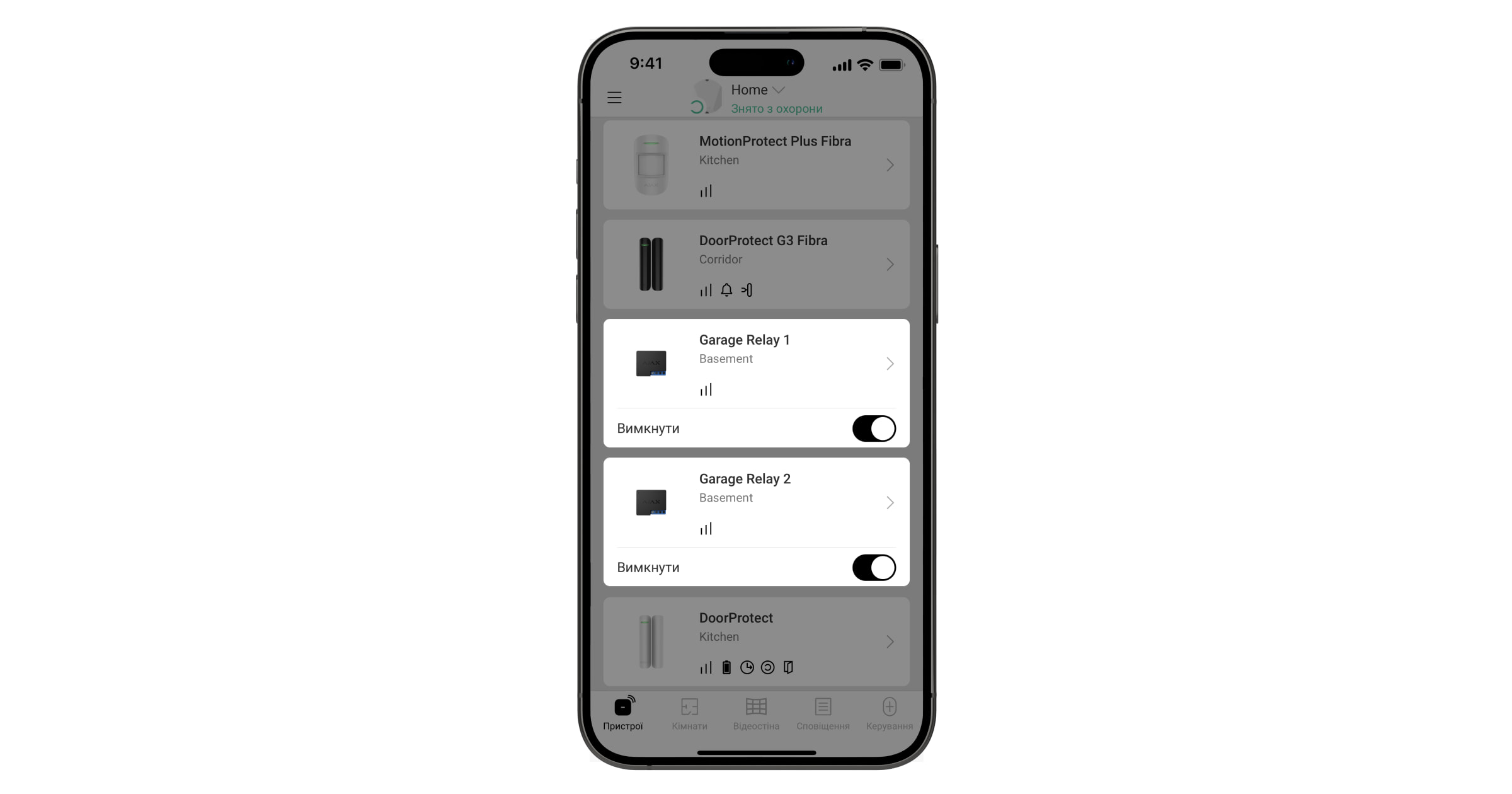

Щоб відчинити ворота/шлагбаум, натисніть на перемикач відповідного слабкострумового реле. Для зачинення використовуйте аналогічний перемикач другого слабкострумового реле.
Керування живленням

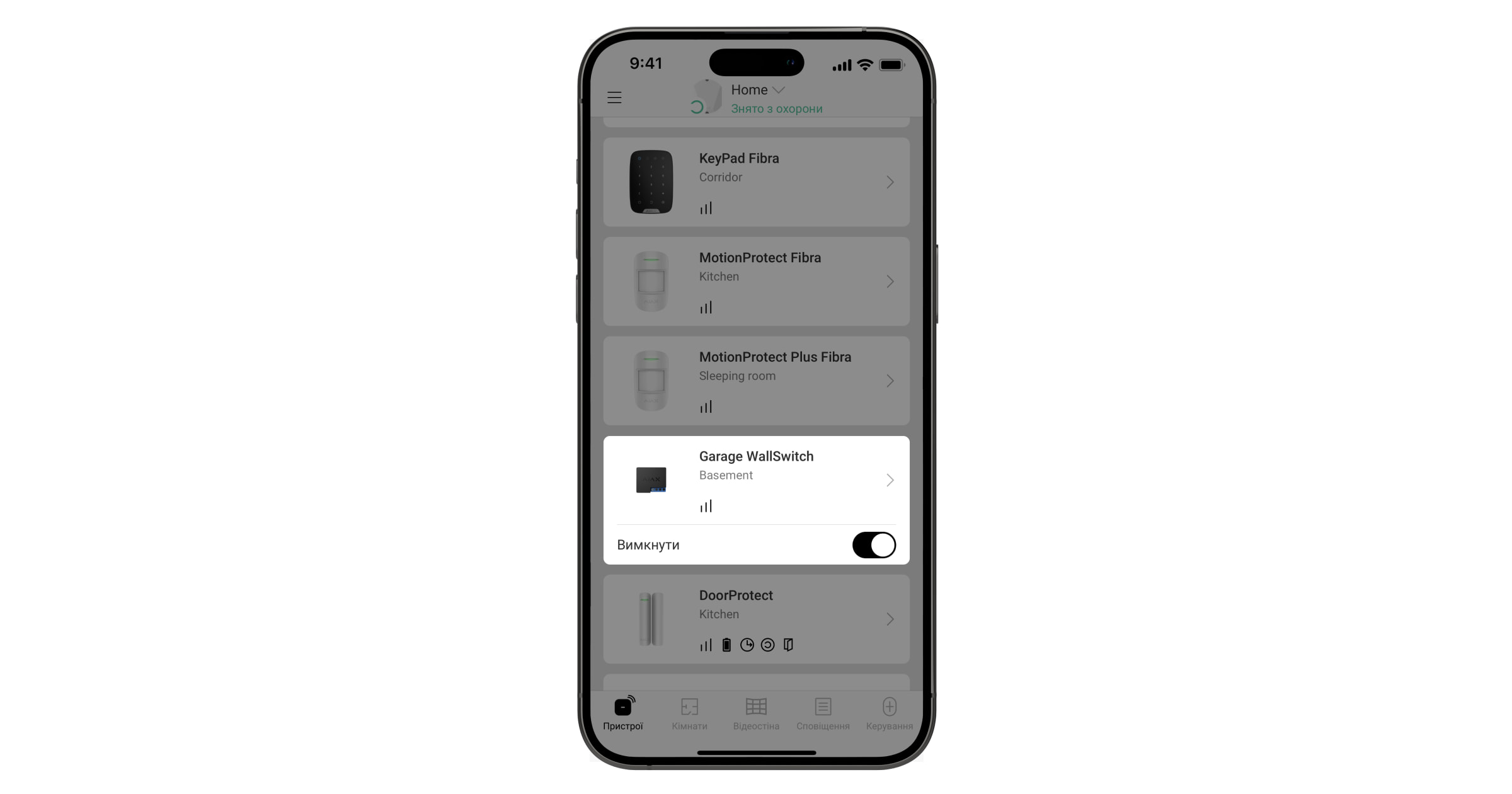

Натисніть на перемикач у полі силового реле — стан контактів зміниться на протилежний. Коли контакти замкнені, живлення подається на пристрій, і воротами/шлагбаумом можна керувати. Коли контакти розімкнені, живлення пристрою припиняється і ворота/шлагбаум заблоковані.
Як керувати воротами чи шлагбаумом за допомогою кнопки Button Jeweller
Хаб на OS Malevich 2.10 і новіше дає змогу налаштувати різні дії на коротке і довге натискання Button Jeweller. Наприклад, коротким натисканням відчиняти-зачиняти ворота/шлагбаум, а довгим — знеструмлювати пристрій.
Для керування воротами/шлагбаумом за допомогою кнопки Button Jeweller налаштуйте відповідні сценарії в меню: Застосунок Ajax → Пристрої
→ Button Jeweller → Налаштування
→ Сценарії.
Як керувати воротами або шлагбаумом автоматично за сценаріями
Сценарії Ajax дають змогу відчиняти та зачиняти, а також подавати живлення і знеструмлювати ворота/шлагбаум у разі зміни режиму охорони, увімкнення та вимкнення Нічного режиму, у разі тривоги та за розкладом.
Для створення сценаріїв керування воротами/шлагбаумом перейдіть до меню: Застосунок Ajax → Пристрої → виберіть відповідне реле → Налаштування → Сценарії.
