Curtain Outdoor Mini Jeweller — бездротовий датчик руху «штора» з технологією подвійного виявлення руху та системою антимаскування. Пристрій призначений для встановлення на вулиці та в приміщенні. Він має вузький горизонтальний кут виявлення 15° і широкий вертикальний кут виявлення 100°. Це дає змогу датчику охоплювати вікна, двері, вузькі проходи й інші точки входу вздовж периметра. Пристрій виявляє рух на відстані до 16,4 фута.
Curtain Outdoor Mini Jeweller обмінюється даними з хабом через два захищені радіопротоколи. Датчик використовує технологію Jeweller, щоб передавати тривоги та події, а технологію Wings — для оновлення прошивки. Дальність зв’язку — до 5550 футів за відсутності перешкод. Пристрій працює до 3 років від комплектних батарей.
Функціональні елементи
Датчик
- Світлодіодний індикатор.
- Лінза з сенсором маскування.
- Кнопка ввімкнення/вимкнення датчика.
- Кнопка тампера. Спрацьовує в разі спроби відірвати датчик від поверхні або зняти з кріплення.
- Повзунок для вибору режиму Main або Pet.
- QR-код з ідентифікатором пристрою. Використовується, щоб додати датчик на хаб.
- Отвори для фіксації кріпильної панелі SmartBracket на поверхні, кутовому або сторонньому кронштейні.
- Кріпильна панель SmartBracket. Щоб зняти, змістіть її вниз.
- Перфорована частина кріпильної панелі. Потрібна для спрацювання кнопки тампера в разі спроби відірвати датчик від поверхні. Не виламуйте її.
- Утримувальний гвинт для фіксації датчика на SmartBracket.
Кутовий кронштейн
- Отвори для фіксації кутового кронштейна на поверхні.
- Отвори для фіксації кріпильної панелі SmartBracket на кутовому кронштейні.
Сумісні хаби та ретранслятори
Для роботи пристрою потрібен сумісний хаб Ajax із версією OS Malevich 2.34 або новішою.
Принцип роботи
ІЧ сенсор Curtain Outdoor Mini Jeweller фіксує вторгнення, коли виявляє рухомі об’єкти, температура яких відрізняється від температури навколишнього середовища.
Коли датчик виявляє рух, він додатково проводить радіочастотне сканування за допомогою вбудованого мікрохвильового сенсора К-діапазону. Сканування запобігає хибним тривогам, спричиненим ІЧ випромінюванням, як-от потоками повітря, вентиляторами, кондиціонерами тощо.
У разі тривоги датчик миттєво передає сигнал тривоги на хаб, Він активує додані в систему сирени, запускає сценарії, а також сповіщає користувачів і охоронну компанію про інциденти. Усі тривоги та події Curtain Outdoor Mini Jeweller можна переглянути у стрічці подій застосунків Ajax.
Користувачі й охоронна компанія точно знають, де саме датчик виявив рух. Сповіщення містять ім’я простору (назву об’єкта під охороною), назву пристрою та віртуальну кімнату, до якої приписано датчик.
Датчик переходить у режим охорони не миттєво. Час переходу залежить від двох параметрів: затримки на вихід (вказується в налаштуваннях датчика) та періоду опитування датчика (налаштування Jeweller чи Jeweller/Fibra; значення за початкових налаштувань — 36 секунд). У першому випадку затримку встановлює адміністратор або PRO-користувач із доступом до налаштувань системи. У другому випадку затримка пов’язана з тим, що хаб повідомляє датчику про перехід у режим охорони не миттєво, а протягом одного періоду опитування.
Захист від хибних тривог
Curtain Outdoor Mini Jeweller використовує алгоритм SmartDetect для захисту від хибних тривог. Завдяки цьому алгоритму датчик аналізує зчитану сенсором теплову діаграму: інтенсивність ІЧ випромінювання, розмір теплової плями, час перебування в зоні виявлення й інші параметри.
Після цього етапу додатково запускається радіочастотне сканування приміщення за допомогою вбудованого мікрохвильового сенсора К-діапазону. Залежно від результату приймається рішення щодо активації тривоги.

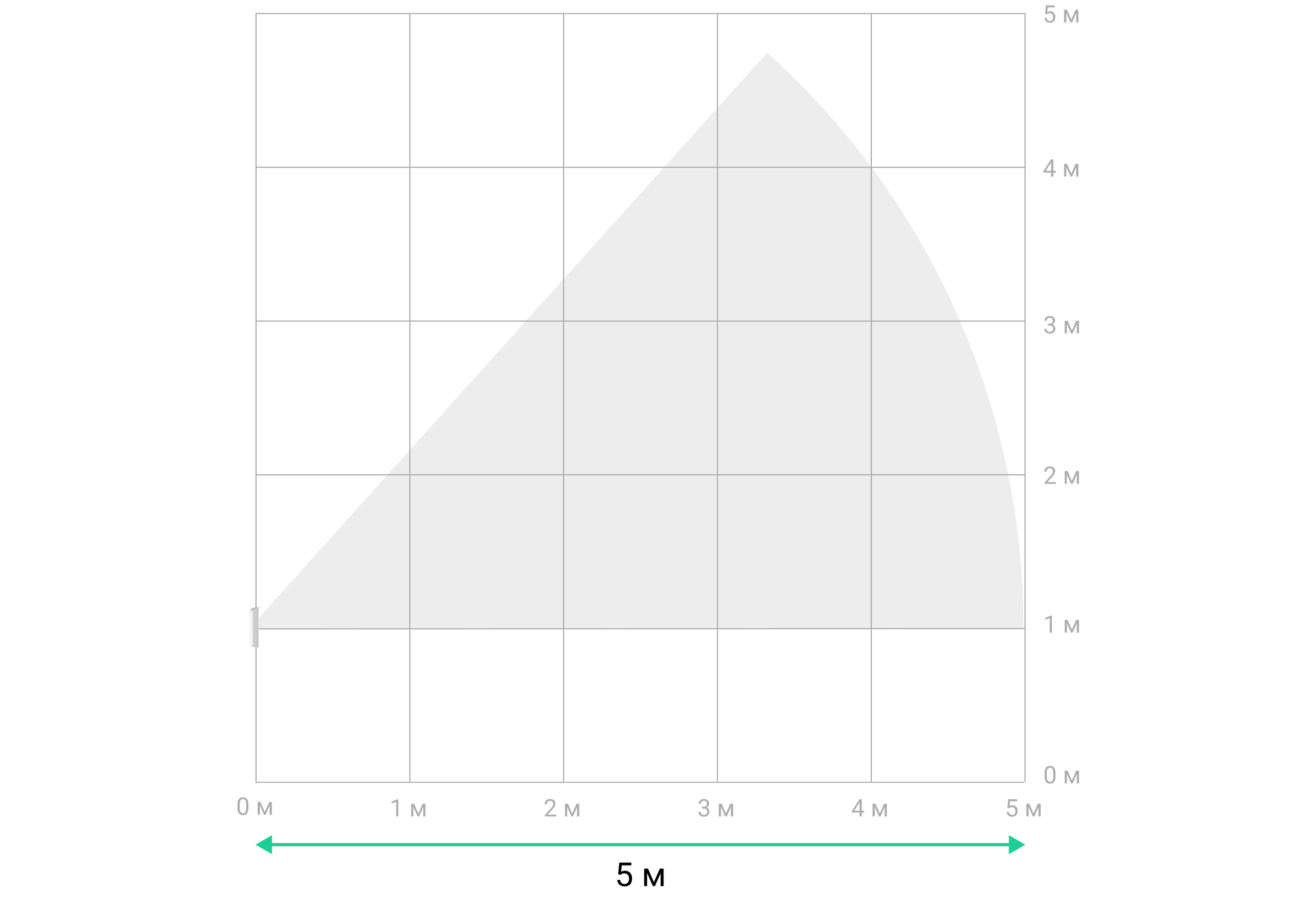

Імунітет до тварин
За правильного встановлення та налаштування Curtain Outdoor Mini Jeweller не реагуватиме на тварин висотою до 100 см 39″. Рекомендовано встановити датчик на висоті 3,3 фута й змістити повзунок на корпусі датчика на поділку Pet.
Скористайтеся нашими рекомендаціями щодо встановлення й налаштування датчика.
Температурна компенсація
Завдяки температурній компенсації датчик реагує на рух, навіть якщо температура на вулиці або в приміщенні наближена до температури тіла людини. Більше про температурну компенсацію — у статті.
Система антимаскування
Маскування — спроба заблокувати огляд датчика. Curtain Outdoor Mini Jeweller виявляє перешкоду перед лінзою на відстані до 2″. Максимальна відстань залежить від матеріалу перешкоди.
Система сповіщає користувачів і пульт централізованого спостереження (ПЦС) про виявлення маскування. Максимальний час виявлення маскування — 180 c (залежить від типу перешкоди та відстані).
Якщо опція Антимаскування ввімкнена, вона завжди активна та працює незалежно від режиму охорони системи.
Протоколи передавання даних Jeweller та Wings
Jeweller та Wings — це бездротові протоколи передавання даних, які забезпечують двосторонній швидкий та надійний зв’язок між хабом і доданими на нього пристроями. Датчик використовує технологію Jeweller, щоб передавати тривоги та події, а технологію Wings — для оновлення прошивки.
Передавання подій на ПЦС
Система Ajax може передавати тривоги в застосунок для моніторингу Ajax PRO Desktop і на ПЦС у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.
Curtain Outdoor Mini Jeweller передає такі події:
- Тривога через рух.
- Маскування.
- Тривога в разі зрушення.
- Спрацювання/відновлення кнопки тампера.
- Втрата/відновлення зв’язку між датчиком і хабом.
- Примусове вимкнення/ввімкнення пристрою.
- Вимкнення до зняття з охорони / увімкнення датчика.
Коли надходить сигнал тривоги, оператор ПЦС знає, що сталося й куди саме направити групу швидкого реагування. Адресність пристроїв Ajax дає змогу надсилати в Ajax PRO Desktop і на ПЦС не лише події, а й тип пристрою, присвоєне йому ім’я, віртуальну кімнату й охоронну групу. Перелік параметрів, що передаються, може різнитися залежно від типу ПЦС і вибраного протоколу зв’язку з ним.
Захист від швидкого розряджання батареї
Щоб запобігти швидкому розряджанню батареї, можна активувати налаштування Curtain Outdoor Mini Jeweller Сповіщати про ризик швидкого розряджання батареї. Щойно система виявить некоректне встановлення пристрою, користувачі системи отримають сповіщення в застосунках Ajax. Аналогічна інформація буде відображена у станах пристрою.
Сенсори пристрою можуть спрацьовувати на різні обʼєкти або перешкоди, які пристрій відфільтровує як непідтверджені тривоги. На аналіз кожного спрацювання пристрій витрачає більше енергії. Як наслідок, коли кількість таких спрацювань стає занадто великою, система сповіщає про підвищене енергоспоживання та ризик швидкого розряджання батареї.
Увімкніть функцію Сповіщати про ризик швидкого розряджання батареї в налаштуваннях пристрою, щоб заощадити заряд батарей.
Якщо ви отримали сповіщення про неправильне встановлення, у разі можливості змініть розташування пристрою.
Додавання в систему
Перш ніж додати пристрій
- Установіть застосунок Ajax.
- Увійдіть в обліковий запис або створіть новий.
- Виберіть простір або створіть новий.
- Додайте хоча б одну віртуальну кімнату.
- Додайте в простір сумісний хаб. Переконайтеся, що хаб увімкнений і підключений до інтернету: через Ethernet, Wi-Fi та/або стільникову мережу.
- Переконайтеся, що простір не перебуває в режимі охорони, а хаб не оновлюється. Для цього перевірте стани в застосунку Ajax.
Додати пристрій на хаб може лише адміністратор простору або PRO-користувач із доступом до налаштувань системи.
Додавання на хаб
- Відкрийте застосунок Ajax. Виберіть простір, на який хочете додати пристрій.
- Перейдіть у вкладку Пристрої
та натисніть Додати пристрій. - Призначте імʼя пристрою, відскануйте або введіть вручну QR-код (розміщений на корпусі датчика та коробці), виберіть кімнату та групу (якщо увімкнено Режим груп).
- Натисніть Додати, після чого буде запущено зворотний відлік часу.
- Увімкніть пристрій, утримуючи кнопку ввімкнення 3 секунди.
Доданий датчик з’явиться у списку пристроїв хаба в застосунку Ajax. Інтервал оновлення станів пристроїв у списку залежить від налаштувань Jeweller або Jeweller/Fibra; за початкових налаштувань — 36 секунд.
Якщо підключення не вдалося, спробуйте ще раз через 5 секунд. Якщо на хаб вже додано максимальну кількість пристроїв, у разі спроби додати ще один пристрій користувач отримає відповідне сповіщення.
Curtain Outdoor Mini Jeweller працює лише з одним хабом. Щойно пристрій додано на новий хаб, він припиняє передавати події на старий. Після додавання на новий хаб датчик не видаляється автоматично зі списку пристроїв старого хаба. Це потрібно зробити вручну в застосунку Ajax.
Несправності

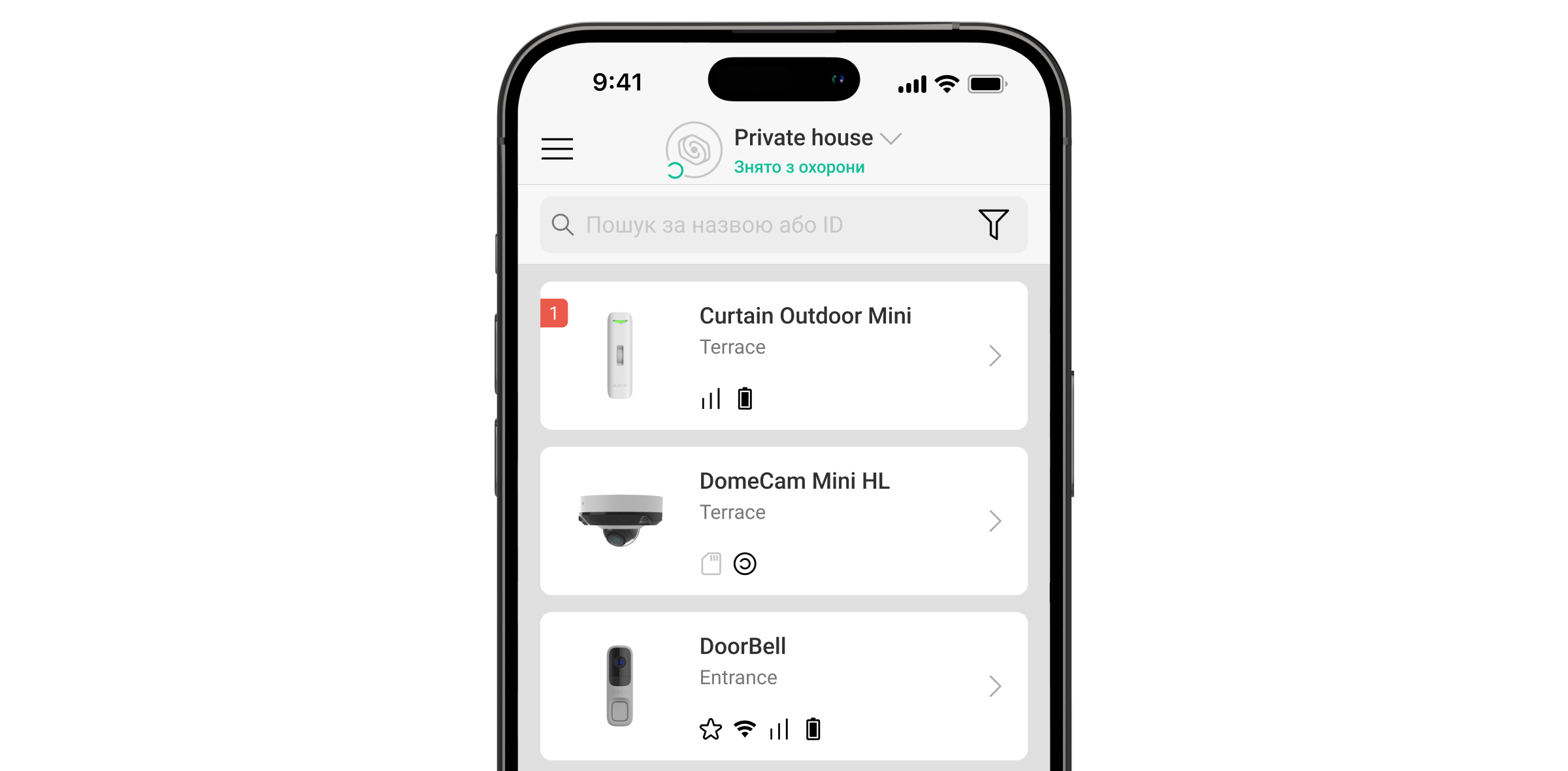

Якщо у пристрої виявлено несправність (наприклад, відсутній зв’язок за протоколом Jeweller), у застосунку Ajax у лівому верхньому кутку іконки пристрою відображається лічильник несправностей.
Усі несправності можна побачити у станах пристрою. Поля з несправностями підсвічуються червоним.
Несправність відображається, якщо:
- Температура пристрою виходить за допустимі межі.
- Відкрито корпус пристрою (спрацювання кнопки тампера).
- Відсутній зв’язок із хабом або ретранслятором радіосигналу за протоколом Jeweller.
- Відсутній зв’язок із хабом або ретранслятором радіосигналу за протоколом Wings.
- Не вдалося відкалібрувати сенсор маскування.
- Акселерометр пристрою несправний.
- Батарея пристрою розряджена.
Іконки
Іконки показують деякі стани Curtain Outdoor Mini Jeweller. Щоб переглянути їх:
- Увійдіть у застосунок Ajax.
- Виберіть простір.
- Перейдіть у вкладку Пристрої .
| Іконка | Значення |
 |
Рівень сигналу Jeweller. Відображає рівень сигналу між хабом і пристроєм. Рекомендоване значення: 2–3 поділки. |
 |
Рівень заряду батареї датчика. |
 |
Датчик виявив рух. Іконка відображається, лише коли пристрій перебуває в режимі охорони. |
 |
Іконка відображається, якщо вибрано опцію Максимальна або Згасання в розділі Тест згасання сигналу. |
 |
Доступне оновлення прошивки. Опис і запуск оновлення доступні у станах і налаштуваннях датчика. |
 |
Датчик працює через ретранслятор радіосигналу. |
 |
Увімкнено затримку на вхід/вихід. |
 |
Датчик працює у Нічному режимі. |
 |
Датчик працює у режимі Завжди активний. |
 |
Датчик примусово вимкнено. |
 |
Сповіщення про тривоги тампера датчика примусово вимкнено. |
 |
Датчик вимкнено до першого зняття системи з охорони. |
 |
Сповіщення про тривоги тампера датчика вимкнено до першого зняття системи з охорони. |
 |
Пристрій втратив звʼязок із хабом, або хаб втратив звʼязок із сервером Ajax Cloud. |
 |
Пристрій не було перенесено на новий хаб. |
Стани

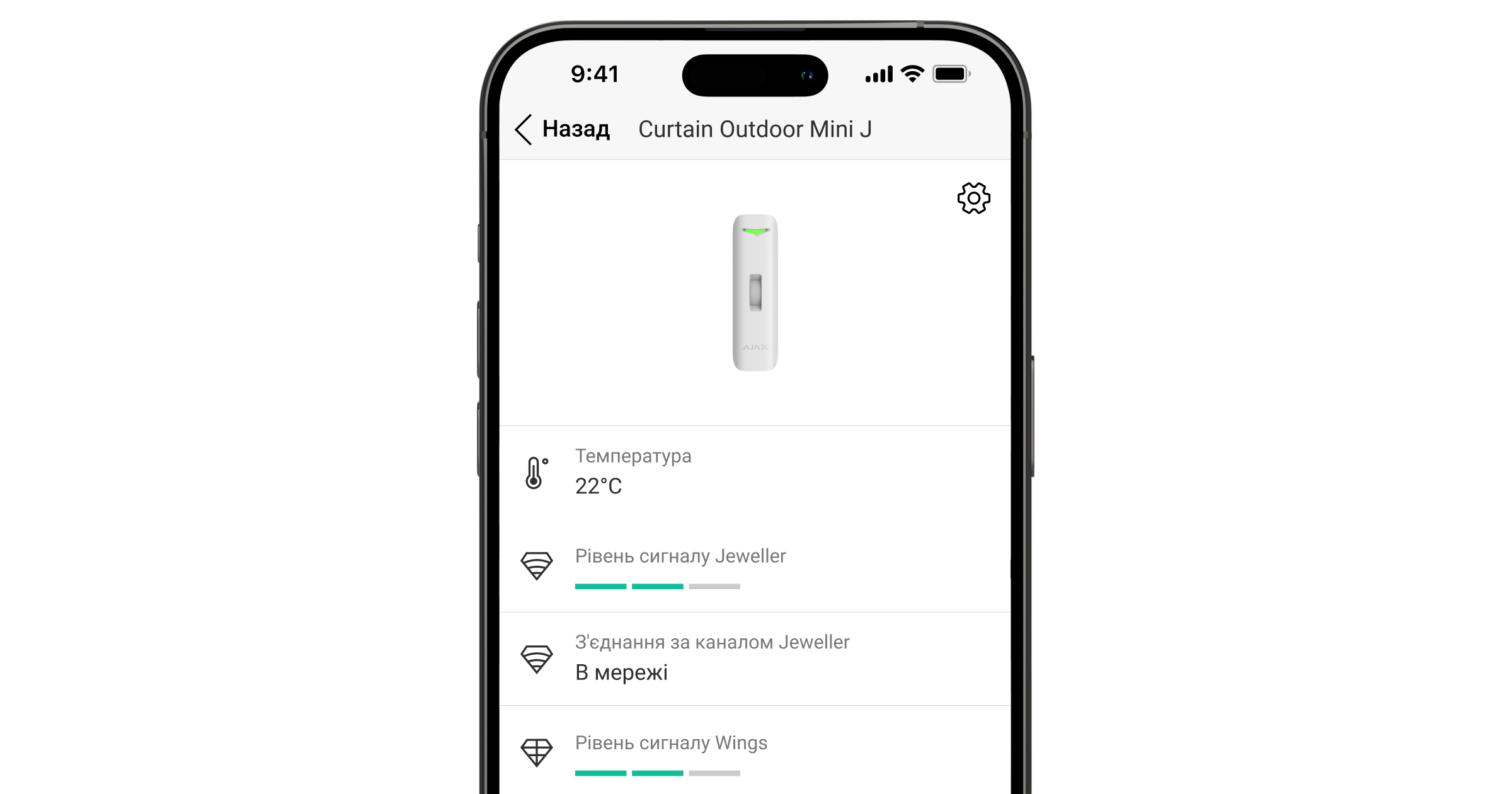

Стани містять інформацію про пристрій та його робочі параметри. Стани Curtain Outdoor Mini Jeweller можна перевірити в застосунках Ajax:
- Перейдіть у вкладку Пристрої .
- Виберіть Curtain Outdoor Mini Jeweller у списку.
| Параметр | Значення |
| Імпорт даних | Відображає помилку перенесення даних на новий хаб:
|
| Несправність |
Після натискання на Поле відображається лише тоді, коли виявлено несправність. |
| Доступна нова версія прошивки |
Якщо натиснути на Поле відображається, якщо доступна нова версія прошивки. |
| Температура |
Температура датчика. Вимірюється на процесорі та змінюється поступово. Допустима похибка між значенням у застосунку й температурою в приміщенні: 4 °F. Значення оновлюється, щойно датчик виявляє зміну температури хоча б на 4 °F. Ви можете налаштувати сценарій за температурою для керування пристроями автоматизації. Curtain Outdoor Mini Jeweller — вуличний датчик, і його температура не враховується під час розрахунку середньої температури в кімнаті, до якої привʼязано датчик. |
| Рівень сигналу Jeweller |
Рівень сигналу Jeweller між датчиком і хабом (або ретранслятором радіосигналу). Рекомендоване значення: 2–3 поділки. Jeweller — протокол для передавання подій і тривог Curtain Outdoor Mini Jeweller. |
| З’єднання за каналом Jeweller | Стан з’єднання між датчиком і хабом (або ретранслятором радіосигналу) за каналом Jeweller:
|
| Рівень сигналу Wings |
Рівень сигналу Wings між датчиком та хабом (або ретранслятором радіосигналу). Рекомендоване значення: 2–3 поділки. Wings — протокол для оновлення прошивки Curtain Outdoor Mini Jeweller. |
| З’єднання за каналом Wings | Стан з’єднання між датчиком та хабом (або ретранслятором радіосигналу) за каналом Wings:
|
| Потужність радіопередавача |
Показує вибрану потужність радіопередавача. Поле відображається, якщо вибрано опцію Максимальна або Згасання в меню Тест згасання сигналу. |
| <Імʼя ретранслятора> | Стан з’єднання пристрою з ретранслятором радіосигналу.
Відображається, якщо датчик працює через ретранслятор радіосигналу. |
| Заряд батареї | Рівень заряду батареї пристрою. Є два стани:
Коли батареї потрібно буде замінити, користувачі та охоронна компанія отримають відповідні сповіщення. |
| Корпус | Стан кнопки тампера, що реагує на спробу відірвати пристрій від поверхні або порушити цілісність корпусу:
|
| Чутливість | Рівень чутливості датчика руху:
Чутливість вибирається за результатами тесту зони виявлення. |
| Антимаскування | Стан маскування датчика:
|
| Режим виявлення | Показує заданий режим виявлення:
Налаштовується на корпусі пристрою. |
| Завжди активний |
Якщо опцію ввімкнено, датчик постійно перебуває в режимі охорони, виявляє рух і здіймає тривогу. |
| Сигнал тривоги в разі зрушення | Відображається, якщо Сигнал тривоги в разі зрушення активовано:
|
| Примусове вимкнення | Показує стан налаштування примусового вимкнення пристрою:
|
| Вимкнення до зняття з охорони | Стан налаштування вимкнення пристрою до зняття з охорони:
|
| Реакція на тривоги | |
| Режим роботи | Показує, як датчик реагуватиме на тривогу:
|
| Затримка на вхід |
Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. |
| Затримка на вихід |
Затримка на вихід (затримка увімкнення режиму охорони) — час, який має користувач для виходу із зони під охороною після увімкнення режиму охорони. |
| Охороняти в Нічному режимі |
Коли опцію увімкнено, датчик переходить у режим охорони під час активації Нічного режиму. |
| Затримка на вхід в Нічному режимі |
Час затримки на вхід у Нічному режимі. Затримка на вхід (затримка увімкнення тривоги) у Нічному режимі — час, який має користувач, щоб вимкнути Нічний режим після входу в зону під охороною. |
| Затримка на вихід в Нічному режимі |
Час затримки на вихід у Нічному режимі. Затримка на вихід (затримка увімкнення режиму охорони) у Нічному режимі — час, який має користувач для виходу із зони під охороною після увімкнення Нічного режиму. |
| Прошивка |
Версія прошивки датчика. Прошивка оновлюється дистанційно. |
| Ідентифікатор | Ідентифікатор пристрою. |
| Пристрій № | Номер шлейфа (зони) пристрою. |
відкривається перелік несправностей Curtain Outdoor Mini Jeweller.Налаштування

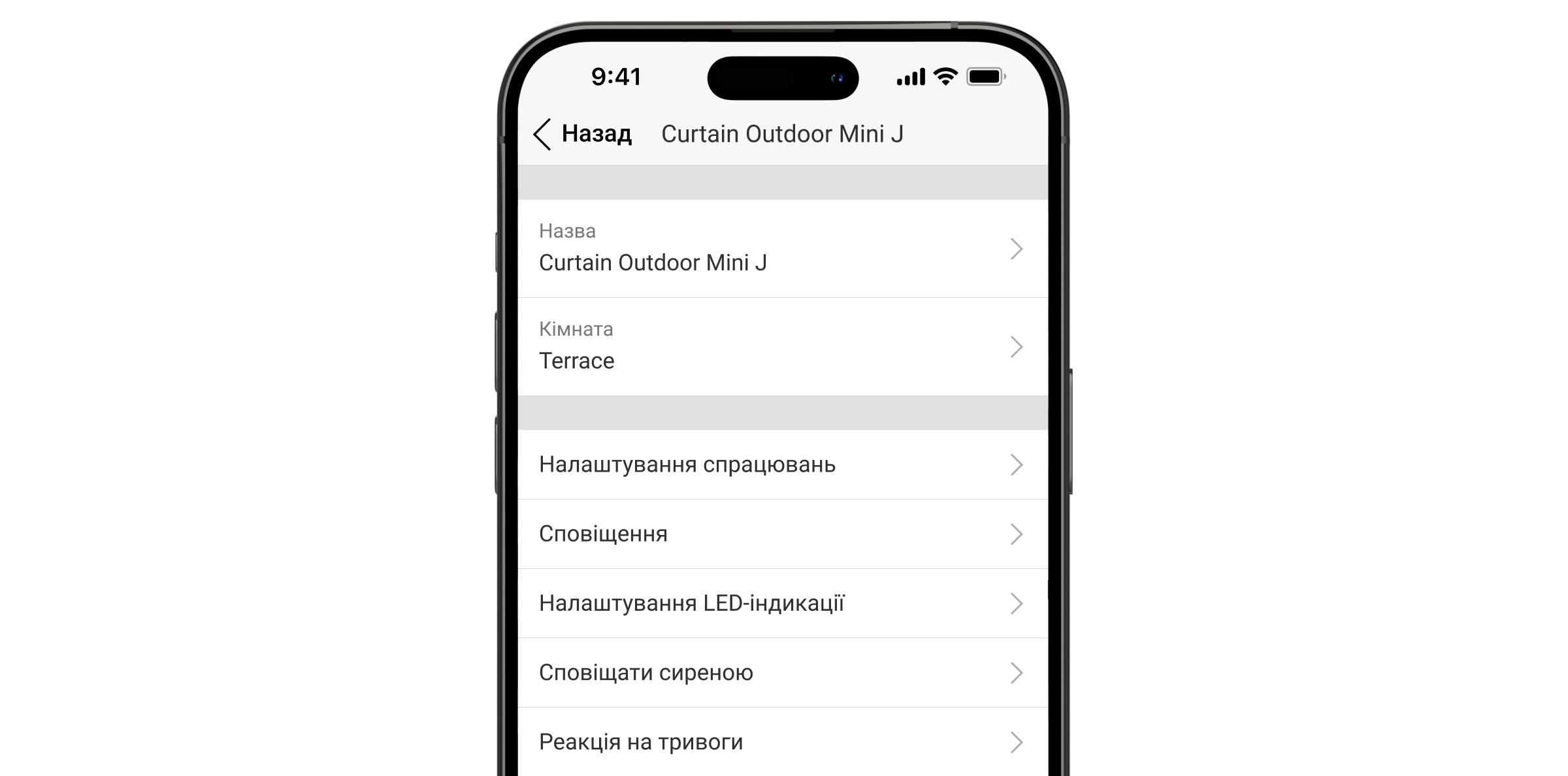

Налаштування можна змінити в застосунку Ajax:
- Виберіть простір.
- Перейдіть у вкладку Пристрої .
- Виберіть Curtain Outdoor Mini Jeweller у списку.
- Перейдіть у Налаштування, натиснувши на іконку шестерні
. - Задайте необхідні параметри.
- Натисніть Назад, щоб зберегти налаштування.
| Налаштування | Значення |
| Ім’я |
Ім’я датчика. Відображається у списку пристроїв хаба, SMS-повідомленнях і сповіщеннях у стрічці подій. Щоб змінити ім’я датчика, натисніть на текстове поле. Ім’я може містити до 12 символів кирилицею чи до 24 символів латиницею. |
| Кімната |
Вибір віртуальної кімнати, до якої приписано Curtain Outdoor Mini Jeweller. Назва кімнати відображається в SMS-повідомленнях і сповіщеннях у стрічці подій. |
| Чутливість | Рівень чутливості датчика. Вибір залежить від типу об’єкта, наявності ймовірних джерел хибних тривог і особливостей зони, що охороняється:
|
| LED-індикація тривог | Якщо опцію вимкнено, світлодіодний індикатор не сповіщає про тривоги датчика та спрацювання кнопки тампера. |
| Завжди активний |
Якщо опцію ввімкнено, датчик постійно працює в режимі охорони й виявляє рух. |
| Антимаскування |
Якщо опцію ввімкнено, Curtain Outdoor Mini Jeweller виявляє маскування. Curtain Outdoor Mini Jeweller виявляє перешкоду перед лінзою на відстані до 2″ (залежно від матеріалу перешкоди). |
| Сигнал тривоги в разі зрушення | Якщо опцію увімкнено, в разі спроби зміщення або зняття пристрою з кріпильної панелі система активує тривогу. |
| Чутливість акселерометра | Рівень чутливості акселерометра датчика. Вибір залежить від типу об’єкта, наявності ймовірних джерел хибних тривог і особливостей зони, що охороняється:
|
| Сповіщати про ризик швидкого розряджання батареї | Якщо опцію ввімкнено, користувач отримує сповіщення, коли неправильне встановлення датчика впливає на час його роботи від батарей, оскільки він часто спрацьовує без фактичного вторгнення. |
| Активувати сирену | |
| Якщо зафіксовано рух | Якщо опцію ввімкнено, сирени, додані в систему, активуються в разі виявлення руху датчиком Curtain Outdoor Mini Jeweller. |
| Якщо зафіксовано маскування |
Якщо опцію ввімкнено, сирени, додані в систему, активуються в разі виявлення маскування датчиком Curtain Outdoor Mini Jeweller. Поле відображається й активне, якщо ввімкнено опцію Антимаскування. |
| Якщо пристрій зрушено |
Якщо опцію ввімкнено, вбудований акселерометр сповіщає про спробу саботажу. Сирени, додані в систему, активуються в разі переміщення Curtain Outdoor Mini Jeweller. Поле відображається й активне, якщо ввімкнено опцію Сигнал тривоги в разі зрушення. |
| Реакція на тривоги | |
| Режим роботи | Виберіть, як пристрій реагуватиме на тривогу:
|
| Затримка на вхід |
Вибір часу затримки на вхід: від 5 до 120 секунд. Затримка на вхід (затримка увімкнення тривоги) — час, який має користувач, щоб зняти систему з охорони після входу в зону під охороною. |
| Затримка на вихід |
Вибір часу затримки на вихід: від 5 до 120 секунд. Затримка на вихід (затримка увімкнення режиму охорони) — час, який має користувач для виходу із зони під охороною після увімкнення режиму охорони. |
| Охороняти в Нічному режимі |
Коли опцію ввімкнено, датчик переходить у стан охорони під час активації Нічного режиму. |
| Затримка на вхід в Нічному режимі |
Час затримки на вхід у Нічному режимі. Затримка на вхід (затримка увімкнення тривоги) у Нічному режимі — час, який має користувач, щоб вимкнути Нічний режим після входу в зону під охороною. |
| Затримка на вихід в Нічному режимі |
Час затримки на вихід у Нічному режимі. Затримка на вихід (затримка увімкнення режиму охорони) у Нічному режимі — час, який має користувач для виходу із зони під охороною після увімкнення Нічного режиму. |
| Оновлення прошивки | Переводить пристрій у режим оновлення прошивки за наявності нової версії. |
| Тест рівня сигналу Jeweller |
Переводить датчик у режим тестування рівня сигналу Jeweller. Рекомендоване значення: 2–3 поділки. |
| Тест рівня сигналу Wings |
Переводить датчик у режим тестування рівня сигналу Wings. Рекомендоване значення: 2–3 поділки. |
| Тест зони виявлення |
Переводить датчик у режим тестування зони виявлення. |
| Тест згасання сигналу |
Переводить пристрій у режим тестування згасання сигналу. |
| Інструкція з використання | Відкриває інструкцію з використання Curtain Outdoor Mini Jeweller у застосунку Ajax. |
| Примусове вимкнення |
Дає змогу користувачеві вимкнути датчик, не видаляючи його із системи. Доступні три опції:
|
| Вимкнення до зняття з охорони |
Дає змогу користувачеві вимкнути датчик до першого зняття системи з охорони. Доступні три опції:
|
| Видалити пристрій | Відв’язує датчик від хаба та видаляє його налаштування. |
Індикація
Індикація в разі натискання на кнопку ввімкнення/вимкнення
| Індикація | Подія |
| Світиться зеленим приблизно 0,5 с. | Увімкнення датчика. |
| Світиться зеленим приблизно 0,5 с, блискає зеленим 6 разів і потім блискає червоним тричі, але частіше. | Увімкнення датчика, який не додано на хаб. |
| Світиться червоним приблизно 1 с, а потім блискає тричі. | Вимкнення датчика. |
Індикація ввімкненого датчика
| Індикація | Подія |
| Світиться зеленим приблизно 0,5 с. | Тривога/спрацювання кнопки тампера та/або акселерометра. |
| У разі тривоги плавно загоряється зеленим і плавно гасне. | Необхідно замінити батареї. |
| Безперервно блискає зеленим. | Батарея датчика повністю розряджена. |
| Блискає зеленим 6 разів протягом 2 с і через 0,5 с тричі блискає червоним. | Видалення датчика з хаба. |
| Блискає зеленим кожні 0,5 с. | Калібрування сенсора маскування. Індикація триває протягом калібрування. |
| Постійно світиться зеленим і гасне в разі виявлення руху. |
Триває тест зони виявлення. |
| Постійно світиться червоним і гасне у разі виявлення маскування. | Триває тест сенсора маскування. |
| Світиться червоним приблизно 0,5 с кожні 3 с. |
Апаратна помилка. Датчик потребує ремонту; необхідно звернутися до служби технічної підтримки. |
| Світиться червоним приблизно 0,5 с кожні 12 с. |
Невдале калібрування сенсора маскування. Повторіть спробу калібрування: зніміть датчик із кріпильної панелі та знову встановіть на місце. Калібрування почнеться автоматично. Якщо індикація повторюється, зверніться до служби технічної підтримки. |
| Двічі загоряється зеленим і гасне кожні 3 с. | Завантаження оновленої версії прошивки датчика. |
| Блискає зеленим 2 рази кожну секунду. | Оновлення прошивки датчика. Індикація триває протягом процесу оновлення. |
Тестування працездатності
У системі Ajax передбачено декілька тестів, щоб правильно вибрати місце встановлення пристроїв. Тестування починається не одразу: час очікування не перевищує тривалість одного інтервалу опитування пристрою. Інтервал опитування можна перевірити та встановити в налаштуваннях хаба (Хаб → Налаштування → Jeweller або Jeweller/Fibra).
Щоб запустити тест, у застосунку Ajax:
- Виберіть простір.
- Перейдіть у вкладку Пристрої .
- Виберіть Curtain Outdoor Mini Jeweller у списку.
- Перейдіть у Налаштування .
- Виберіть тест:
- Запустіть і проведіть тестування.
Вибір місця встановлення
Curtain Outdoor Mini Jeweller підходить для захисту вікон, дверей, вузьких проходів та інших отворів уздовж периметра. Датчик дає змогу охороняти периметр, залишаючи простір для вільного переміщення всередині. Пристрій можна встановлювати як на вулиці, так і в приміщенні.
Curtain Outdoor Mini Jeweller може захищати:
- вхідні двері;
- вікна;
- ворота;
- паркани;
- арки й інші місця, де необхідно захистити периметр або прохід.

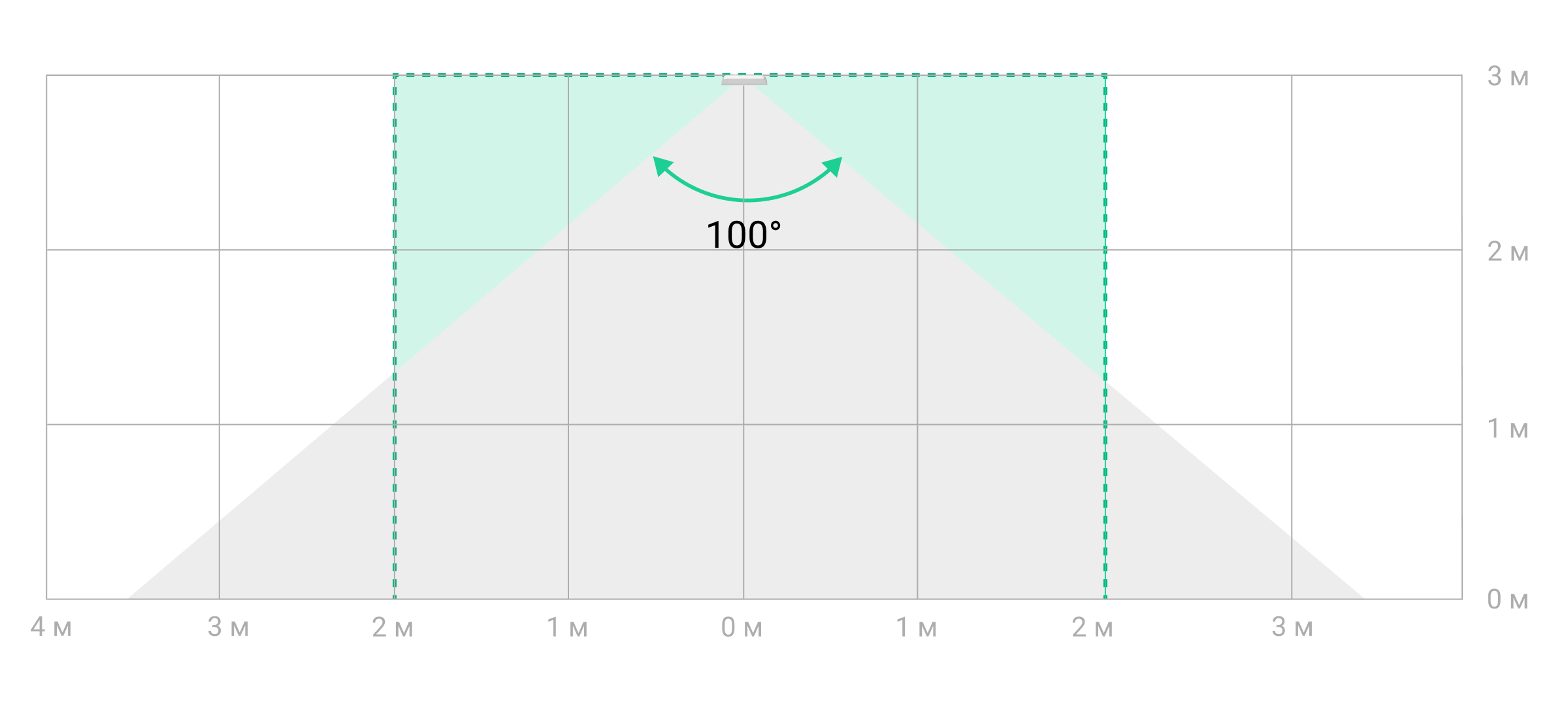

Датчик слід розміщувати на висоті 3,3 фута на боковій поверхні або на висоті до 16,4 фута на стелі залежно від площі зони, що охороняється. Для ефективної роботи функції Імунітет до тварин датчик необхідно встановлювати на висоті 3,3 фута на боковій поверхні.
Якщо ви встановлюєте датчик на висоті, що відрізняється від рекомендованої, переконайтеся, що відсутні хибні тривоги, спричинені тваринами, пристрій реагує на рух людей, а зона виявлення відповідає вашим потребам.
Якщо поверхня нерівна, висота встановлення рахується від найвищої точки зони, яку потрібно охороняти.
Датчик потрібно встановлювати на рівній, нехиткій поверхні, зокрема на стіні будинку чи міцному паркані. Монтаж датчика на хиткій (нестабільній) поверхні може призвести до хибних тривог. Корпус датчика розміщується перпендикулярно або паралельно до рівня землі, а напрямок лінзи датчика має бути перпендикулярним або паралельним до ймовірного шляху проникнення на обʼєкт.
Коли вибираєте місце встановлення Curtain Outdoor Mini Jeweller, враховуйте чинники, що впливають на його роботу:
- зона виявлення руху;
- рівень сигналу Jeweller і Wings;
- відстань між датчиком і хабом (або ретранслятором радіосигналу);
- наявність між пристроями перешкод для проходження радіосигналу: стін, міжповерхових перекриттів або габаритних об’єктів, розташованих у приміщенні;
- наявність кущів, дерев, кондиціонерів, скляних та інших конструкцій, що можуть перекривати огляд датчика;
- наявність водойм чи басейнів у зоні виявлення датчика: вони можуть спричинити хибні тривоги.
Коли розробляєте проєкт системи безпеки об’єкта, враховуйте рекомендації щодо розміщення датчика. Проєктувати та встановлювати систему безпеки мають професіонали. Перелік рекомендованих партнерів доступний за посиланням.
Рівень сигналу
Рівень сигналу визначається кількістю недоставлених або пошкоджених пакетів даних за певний проміжок часу. Про рівень сигналу повідомляє іконка у вкладці Пристрої в застосунках Ajax:
- три поділки — відмінний рівень сигналу;
- дві поділки — достатній рівень сигналу;
- одна поділка — низький рівень сигналу, стабільну роботу не гарантовано;
- перекреслена іконка — сигнал відсутній.
Перевіряйте рівень сигналу Jeweller та Wings перед встановленням. Якщо рівень сигналу показує одну поділку або сигнал відсутній, стабільну роботу пристрою не гарантовано. У цьому разі рекомендуємо перемістити пристрій: зміна положення навіть на 8 дюймів може значно поліпшити рівень сигналу. Якщо після переміщення датчик усе ще має низький або нестабільний рівень сигналу, використовуйте ретранслятор радіосигналу Ajax.
Зона виявлення

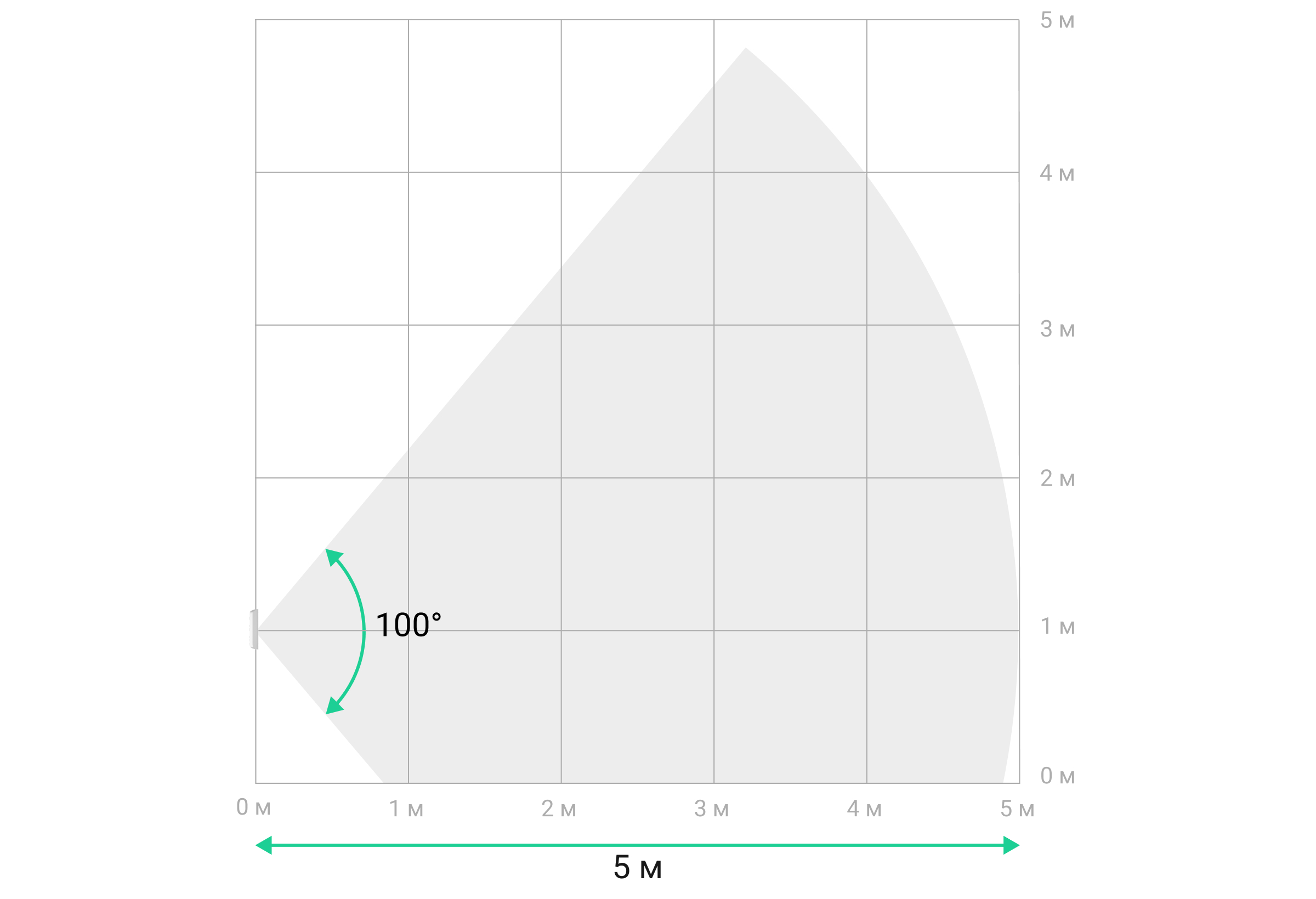

Під час вибору місця розташування датчика проведіть тест зони виявлення, щоб максимально точно визначити сектор, у якому датчик реагує на рух.

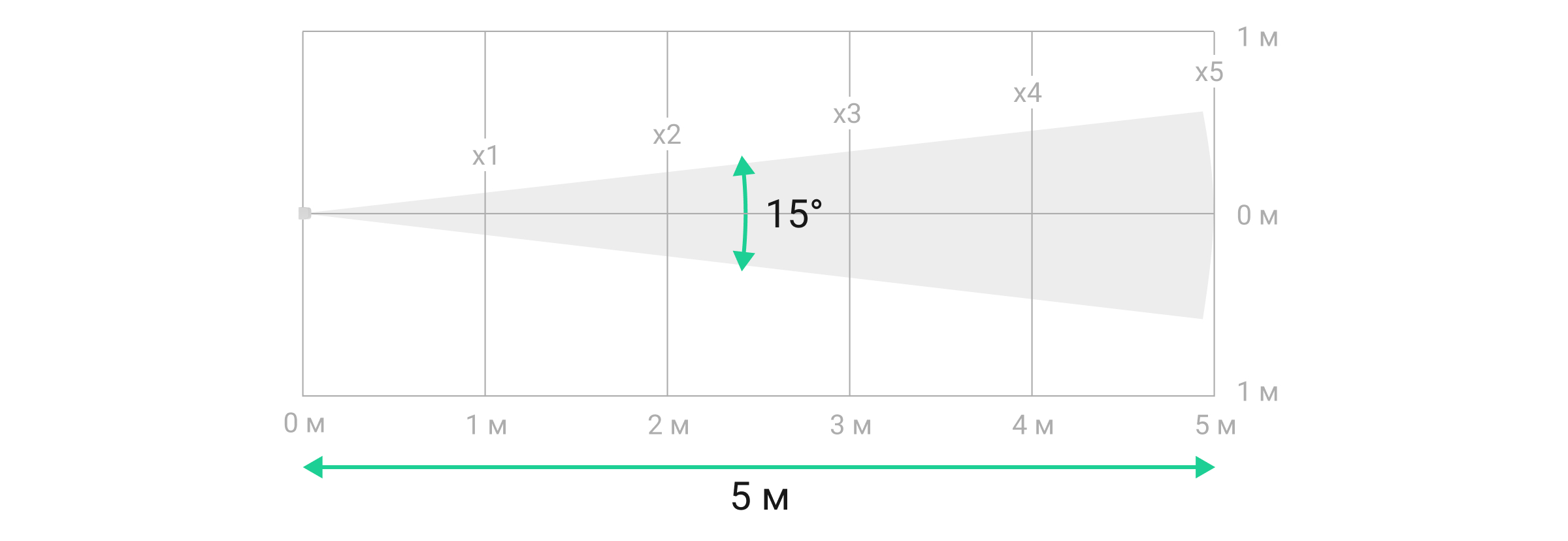

Під час вибору місця встановлення також враховуйте горизонтальний кут огляду датчика та ширину зони виявлення. Неправильний вибір місця розташування датчика може стати причиною хибних тривог.
| x | 3,3 | 6,6 | 9,9 | 13,2 | 16,5 |
| xx/2, фт | 0,43 | 0,86 | 1,30 | 1,73 | 2,17 |
| xx, фт | 0,86 | 1,72 | 2,60 | 3,46 | 4,34 |
Де не можна встановлювати датчик
- поблизу металевих предметів і дзеркал: вони можуть екранувати радіосигнал і спричиняти його згасання;
- навпроти дерев або кущів у зоні виявлення ІЧ сенсора датчика;
- навпроти меблів, скляних або інших конструкцій, які можуть перекривати огляд датчика;
- у місцях, де в зону виявлення пристрою потрапляють електричні щити, кондиціонери, водостічні труби та інші конструкції;
- навпроти водойм або басейнів, якщо вони потрапляють у зону виявлення датчика;
- у місцях із низьким або нестабільним рівнем сигналу Jeweller та/або Wings;
- на відстані ближче ніж 3,3 фута до хаба (або ретранслятора радіосигналу).
Встановлення
Перед монтажем Curtain Outdoor Mini Jeweller переконайтеся, що вибрали оптимальне місце встановлення, яке відповідає умовам цієї інструкції.
Є три варіанти встановлення Curtain Outdoor Mini Jeweller:
- На кріпильну панель SmartBracket. SmartBracket дає змогу встановити датчик на вертикальній або горизонтальній поверхні.
- На кутовий кронштейн. Використання кутового кронштейна дає змогу встановити датчик паралельно до стіни об’єкта, що охороняється. На кутовий кронштейн датчик можна встановлювати з кріпильною панеллю SmartBracket.
- На сторонній кронштейн. Датчик можна встановлювати на сторонній кронштейн із кріпильною панеллю SmartBracket.
Якщо використовуєте сторонній кронштейн, зверніть увагу, щоб Curtain Outdoor Mini Jeweller був закріплений вертикально або горизонтально. Відхилення від вертикальної або горизонтальної осі впливає на зону виявлення датчика.
Перед монтажем задайте необхідний режим виявлення на корпусі пристрою.
Щоб установити датчик:
- Зніміть кріпильну панель SmartBracket із датчика. Для цього викрутіть утримувальний гвинт і посуньте кріпильну панель вниз.
- Зафіксуйте панель SmartBracket за допомогою двостороннього скотчу чи іншого тимчасового кріплення. Кріпильну панель можна встановити на вертикальній або горизонтальній поверхні або в кутку приміщення за допомогою кутового кронштейна.
Рекомендована висота встановлення — 16,4 фута на стелі або 3,3 фута на боковій поверхні.
Використовуйте двосторонній скотч тільки для тимчасового кріплення. Закріплений на скотч пристрій може будь-якої миті відклеїтися від поверхні. До того ж кнопка тампера не спрацює, якщо зловмисник спробує відірвати закріплений на скотч датчик від поверхні.
- Встановіть повзунок Detection mode на корпусі датчика в необхідне положення.
- Встановіть датчик на кріпильну панель SmartBracket і виконайте тест рівня сигналу Jeweller і тест рівня сигналу Wings. Рекомендований рівень сигналу: дві або три поділки. Якщо рівень сигналу показує одну поділку або сигнал відсутній, стабільну роботу пристрою не гарантовано. У цьому разі рекомендуємо перемістити пристрій: зміна положення навіть на 8 дюймів може значно поліпшити рівень сигналу. Якщо після переміщення датчик усе ще має низький або нестабільний рівень сигналу, використовуйте ретранслятор радіосигналу Ajax.
- Виконайте тест зони виявлення. Щоб перевірити датчик руху, пройдіться в межах видимості датчика, прослідкуйте за реакцією світлодіодного індикатора та визначте зону виявлення датчика. Максимальна дальність виявлення руху — 16,4 фута. Якщо датчик під час тестування не реагував на рух у 5 випадках із 5, змініть місце його встановлення або налаштування чутливості.
- Зніміть датчик із кріпильної панелі SmartBracket.
- Використовуючи комплектні гвинти, закріпіть SmartBracket чи кутовий або сторонній кронштейн на поверхні.
- Якщо датчик встановлюється безпосередньо на кріпильну панель, просто закріпіть пристрій на ній. Якщо датчик встановлюється на кутовий або сторонній кронштейн, спочатку закріпіть кріпильну панель SmartBracket на кронштейні за допомогою комплектних гвинтів. Потім встановіть датчик на кріпильну панель.
- Залиште зону виявлення датчика (горизонтальний кут огляду — 15°) і забезпечте відсутність руху в межах зони огляду датчика. Це потрібно для коректного калібрування сенсорів маскування. Під час калібрування індикатор датчика блискає зеленим кожні 0,5 с. Калібрування триває до 2 хвилин.
Калібрування запускається автоматично після встановлення датчика на кріпильну панель.
- Затягніть утримувальний гвинт у нижній частині корпусу датчика. Гвинт потрібен, щоб надійно закріпити та захистити датчик від швидкого демонтажу.
Якщо світлодіодний індикатор датчика після встановлення на SmartBracket не спрацьовує, перевірте стан кнопки тампера в застосунку Ajax, а потім — щільність фіксації панелі. У разі відриву датчика від поверхні або зняття з кріпильної панелі ви отримаєте сповіщення.
Обслуговування
Регулярно перевіряйте роботу датчика. Оптимальний інтервал перевірки — що три місяці. Очищайте корпус камери від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою.
Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин та інші активні розчинники.
Попередньо встановлені батареї забезпечують до 3 років автономної роботи датчика. Коли батарея розрядиться, система надішле відповідне сповіщення в застосунки Ajax. У випадку тривоги світлодіод плавно загорятиметься і гаснутиме.
Технічні характеристики
Гарантія
Гарантія на продукцію товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.
Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.
Зв’язатися зі службою технічної підтримки:
Вироблено ТОВ «АС Манюфекчурінг»
