Виявлення перетину лінії у пристроях відеоспостереження Ajax

Системні вимоги

Усі дротові камери Ajax із версією прошивки 2.532 або новішою підтримують функцію виявлення перетину лінії.

Пристрої DoorBell та IndoorCam не підтримують цю функцію.

Виявлення перетину лінії можна налаштувати в застосунках Ajax таких або новіших версій:

• Ajax Security System 3.38 (iOS/Android)
• Ajax PRO: Tool for Engineers 2.38 (iOS/Android)
• Ajax Desktop 5.38 (Windows/macOS)
• Ajax PRO Desktop 5.38 (Windows/macOS)

Принцип роботи

Виявлення перетину лінії робить систему відеоспостереження більш гнучкою та допомагає ефективніше контролювати обʼєкт. Ви можете визначити певні зони або напрямки, щоб отримувати сповіщення лише тоді, коли лінію перетинають саме в них. Це допоможе відфільтрувати зайві сповіщення, пов’язані із загальним рухом або виявленням об’єктів.

Ви можете додати до чотирьох віртуальних ліній для кожної камери. Для кожної лінії можна задати напрямок перетину, вибрати об’єкти, які активуватимуть подію (людина, тварина чи транспортний засіб), а також визначити спосіб сповіщення у разі перетину лінії. Система може надсилати звичайне сповіщення або здіймати тривогу. Також можна налаштувати сирени, щоб вони спрацювали у разі перетину лінії. Кожне сповіщення містить інформацію про те, яку лінію перетнули, що дає змогу миттєво відкрити відеопотік або архів відповідної камери.

Якщо для камери увімкнено опцію надсилати події на пульт моніторингу, сповіщення про виявлення перетину лінії також надходитимуть на пульт централізованого спостереження (ПЦС).

Якщо камера інтегрована за протоколом ONVIF, події про перетин лінії також передаватимуться через ONVIF.

Усі додані лінії відображаються в кадрі напівпрозорими під час перегляду через відеоплеєр у застосунку Ajax. Коли об’єкт перетинає лінію, кольоровий прямокутник навколо нього та перетнута лінія починають миготіти, а відповідна подія з’являється на часовій шкалі відео. Зверніть увагу: щоб лінії відображалися, у меню відеоплеєра потрібно увімкнути опцію Виділяти обʼєкти.

Щоб забезпечити точне виявлення перетину лінії, накресліть її відповідно до наведених нижче рекомендацій. Щоб дізнатися, як правильно налаштувати лінію, перегляньте розділ Рекомендації та найкращий досвід.

Налаштування функції

Виявлення перетину лінії можуть налаштовувати адміністратори простору або PRO-користувачі з правами налаштування системи й доступом до перегляду відеопотоків з камер у застосунках Ajax.

Дії перед налаштуванням

Перед налаштуванням і використанням функції виявлення перетину лінії переконайтеся, що виконано такі умови:

• застосунок має дозвіл на надсилання сповіщень, а відповідні сповіщення налаштовані в параметрах користувача;

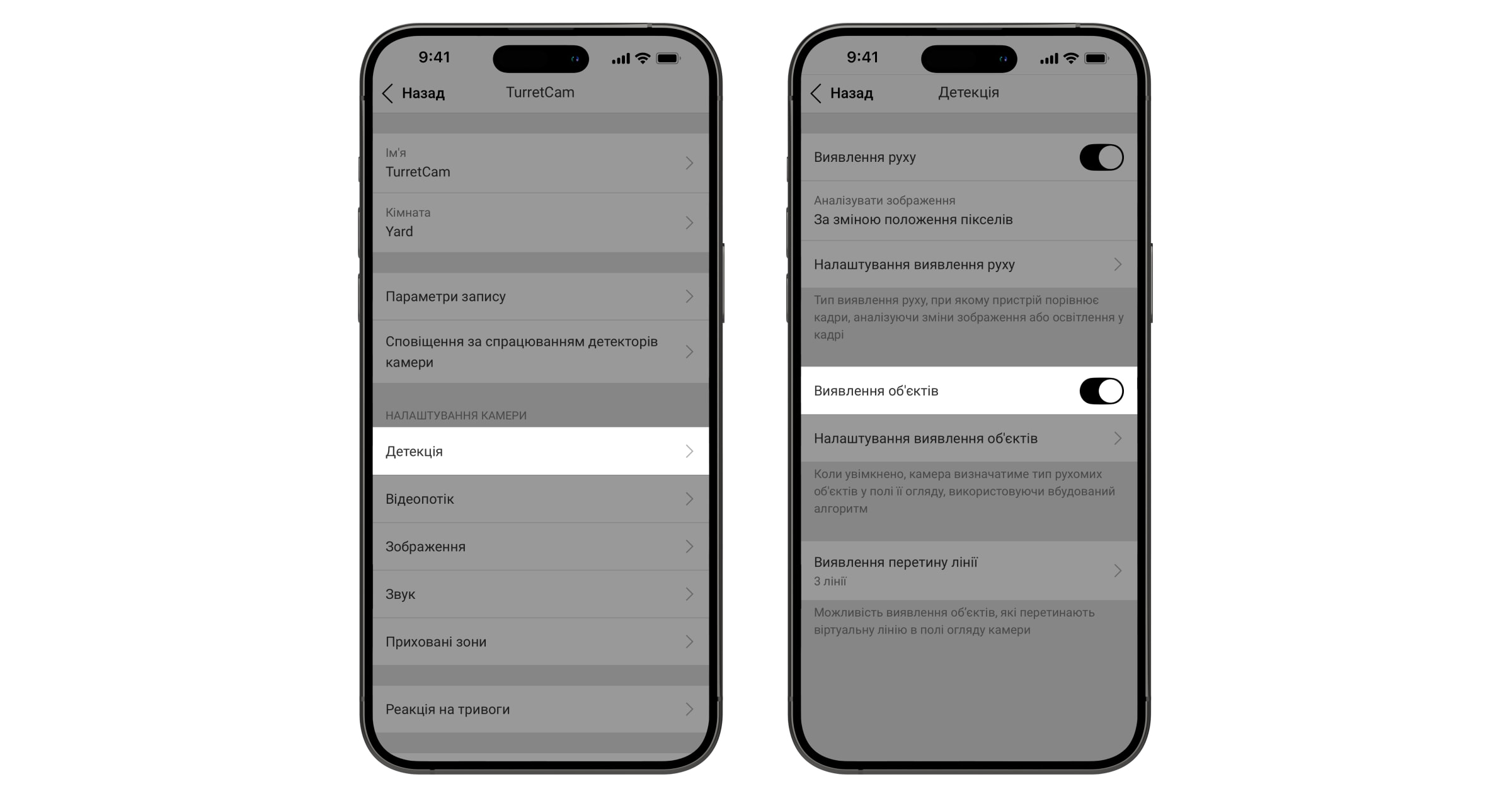

• у параметрах камери налаштовано виявлення об’єктів, а саме:
  • увімкнено опцію Виявлення об’єктів;

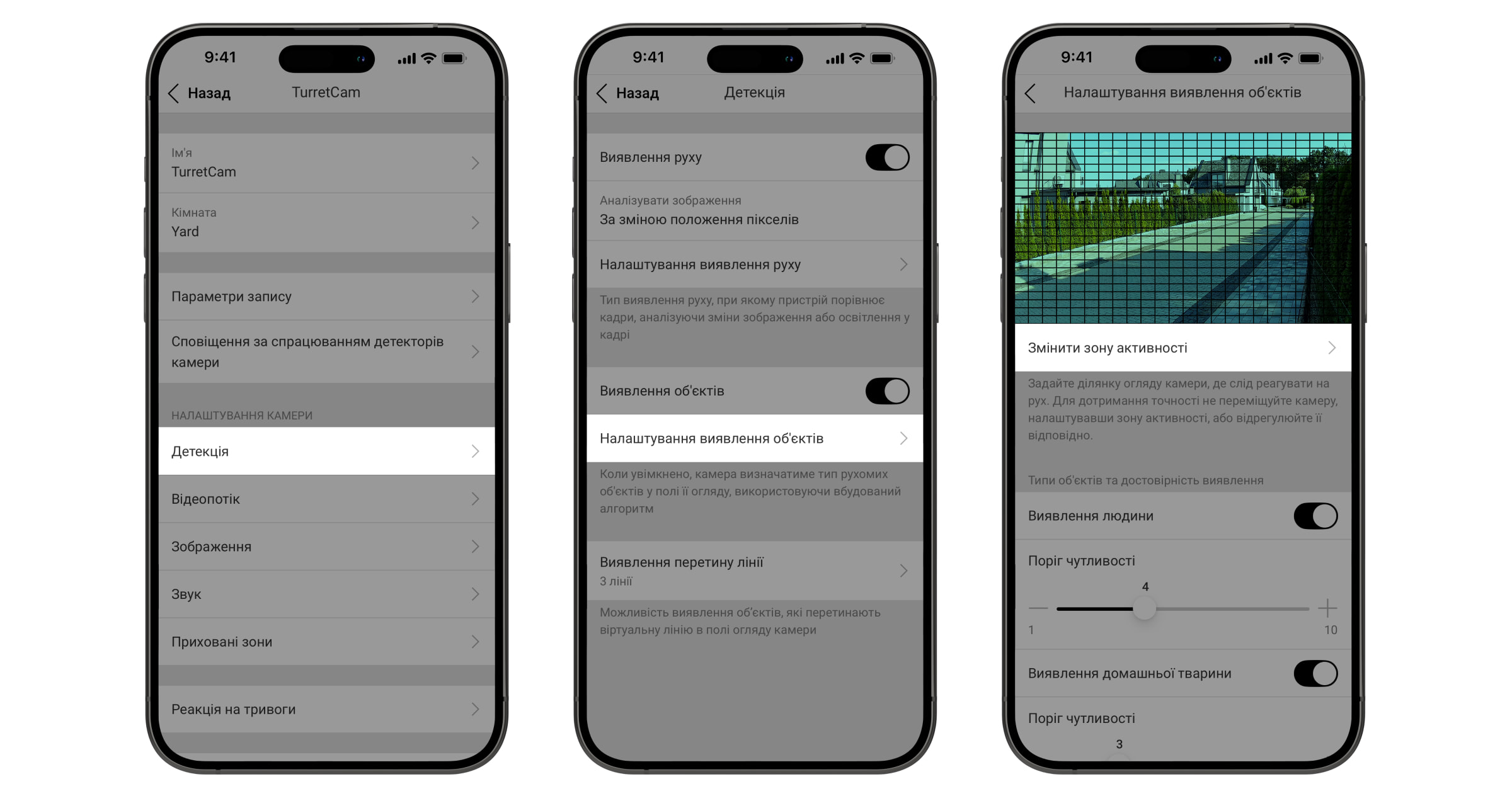

  • Зона виявлення об’єктів налаштована коректно;
  • у полі Типи об’єктів увімкнено відповідне виявлення.
• опція Виділяти об’єкти увімкнена в меню відеоплеєра камери; це дає змогу бачити лінії та виявлені обʼєкти під час перегляду відео.

Додавання лінії

Щоб додати лінію в застосунку Ajax:

1. Виберіть потрібний простір.
2. Перейдіть на вкладку Пристрої .
3. Виберіть камеру зі списку пристроїв. Знайдіть Відеореєстратор і натисніть Камери, якщо камеру додано через відеореєстратор.
4. Відкрийте налаштування камери, двічі натиснувши на іконку шестерні .
5. Перейдіть у меню Детекція.
6. Відкрийте налаштування Виявлення перетину лінії.
7. Натисніть Додати або у верхньому правому куті.
8. У меню, що відкриється, налаштуйте такі опції:
   1. Задати правило перетину лінії. Відрегулюйте положення лінії та напрямок перетину.
   2. Введіть назву лінії в полі Назва.
   3. Виберіть потрібні ініціатори.
9. Натисніть Зберегти, щоб додати лінію.

Після додавання лінії рекомендуємо перевірити, як камера розпізнає перетин. Щоб дізнатися, як коректно налаштувати лінію для точного виявлення перетину, перегляньте розділ Рекомендації та найкращий досвід.

На одну камеру можна додати до чотирьох ліній.

Зміна або видалення лінії

Щоб змінити або видалити лінію у застосунку Ajax:

1. Виберіть потрібний простір.
2. Перейдіть на вкладку Пристрої .
3. Виберіть камеру зі списку пристроїв. Виберіть Відеореєстратор і натисніть Камери, якщо камеру додано через відеореєстратор.
4. Відкрийте налаштування камери, двічі натиснувши на іконку шестерні .
5. Перейдіть у меню Детекція.
6. Відкрийте налаштування Виявлення перетину лінії.
7. У меню, що відкриється, ви можете виконати такі дії:
   1. Увімкнути або вимкнути окремі лінії.
   2. Змінити лінію: виберіть потрібну лінію, налаштуйте її або її параметри та натисніть Зберегти, щоб застосувати зміни.
   3. Видалити лінію: виберіть потрібну лінію, натисніть Видалити та підтвердіть дію.

Сповіщення про перетин лінії

Сповіщення про виявлення перетину лінії можна налаштувати незалежно від інших сповіщень камери. Ви можете увімкнути або вимкнути їх, вибрати стандартне сповіщення або тривогу, а також увімкнути активацію сирен у разі виявлення перетину лінії.

Щоб налаштувати сповіщення про перетин лінії у застосунку Ajax:

1. Виберіть потрібний простір.
2. Перейдіть на вкладку Пристрої .
3. Виберіть камеру зі списку пристроїв. Виберіть Відеореєстратор і натисніть Камери, якщо камеру додано через відеореєстратор.
4. Відкрийте налаштування камери, двічі натиснувши на іконку шестерні .
5. Перейдіть у Сповіщення за спрацюванням детекторів камери.
6. Перейдіть у меню Перетин лінії.
7. У меню, що відкриється, увімкніть або вимкніть сповіщення для кожної лінії. Виберіть потрібну лінію та налаштуйте такі опції:
   1. Вкажіть Тип оповіщення: Стандартне сповіщення або Тривога.
   2. Увімкніть або вимкніть опцію Активувати сирени за виявленим рухом.
8. Натисніть Зберегти, щоб застосувати налаштування.

Якщо користувач відкриває пуш-сповіщення протягом 30 секунд після отримання, система відкриє відеопотік камери у застосунку Ajax. Якщо минуло більш як 30 секунд, система відкриває записане відео в архіві камери.

Рекомендації та найкращий досвід

Щоб забезпечити точне виявлення перетину лінії, дотримуйтесь конкретних вказівок під час додавання лінії.

Дотримуйтесь таких рекомендацій:

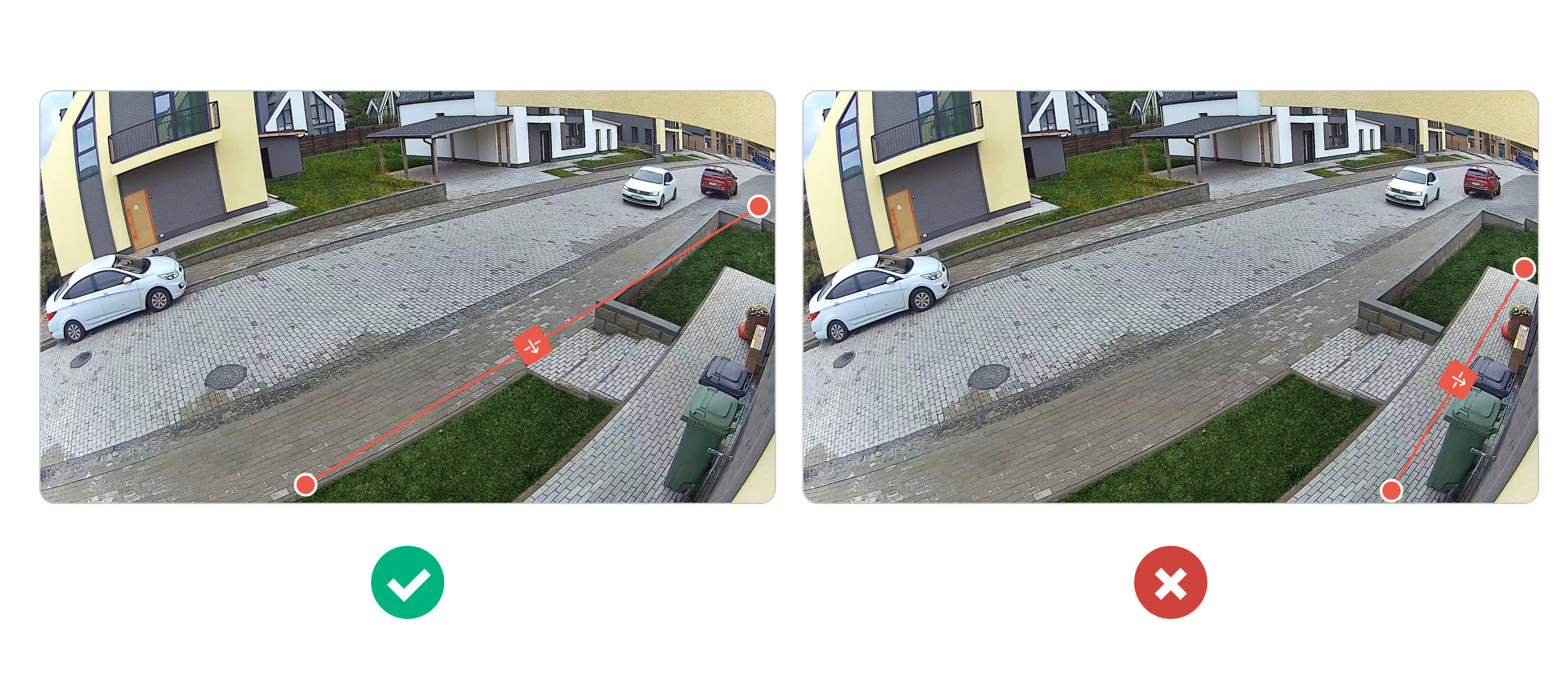

1. Не розміщуйте лінію занадто близько до краю кадру. Камера може не зафіксувати перетин, оскільки обʼєкт буде виявлено вже після того, як він перетнув лінію.

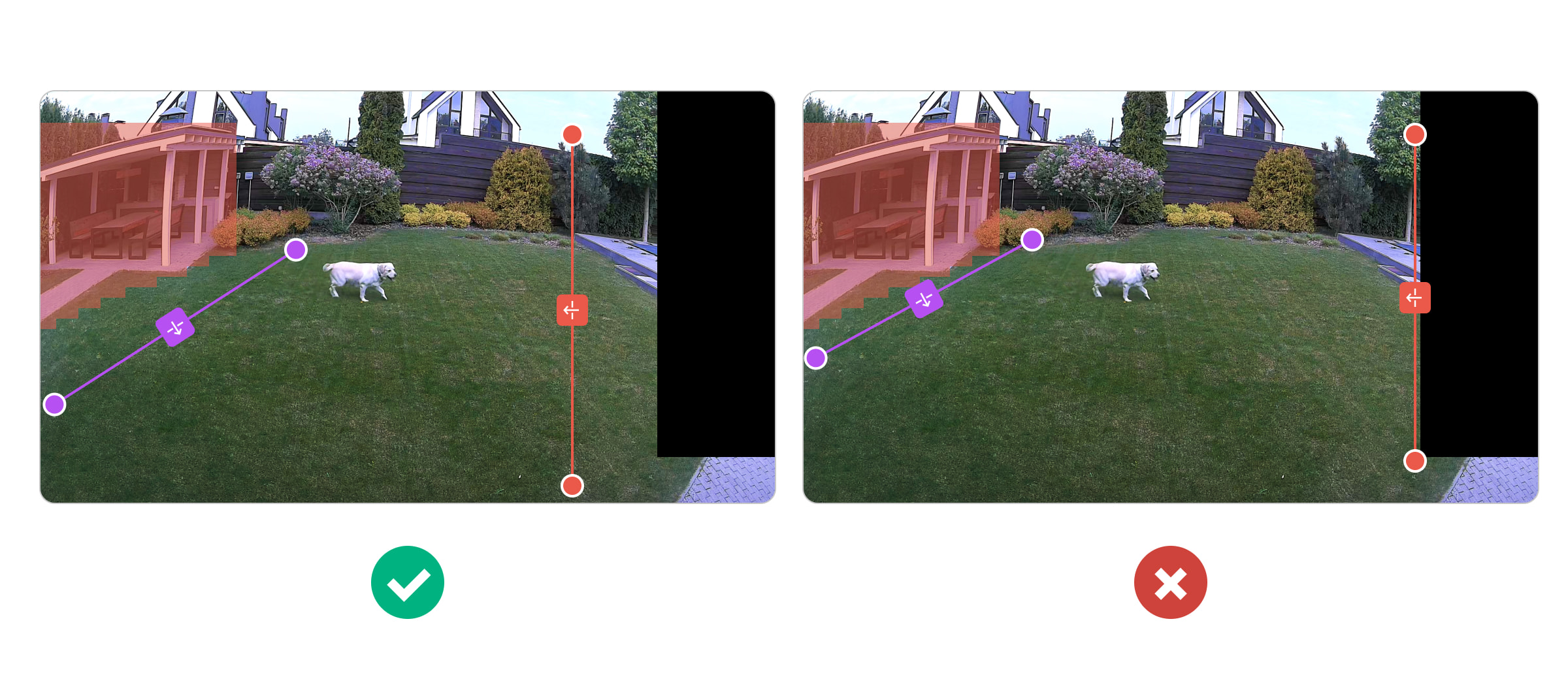

2. Не розміщуйте лінію у зонах чи близько до зон, де виявлення об’єктів вимкнене (позначені червоним), або у приватних зонах чи поряд з ними (чорні прямокутники). У таких зонах камера не виявляє об’єкти.
3. Не розміщуйте лінію на обʼєктах або близько до об’єктів, що можуть завадити виявленню, як-от дерев, кущів, електроопор, припаркованих транспортних засобів тощо.

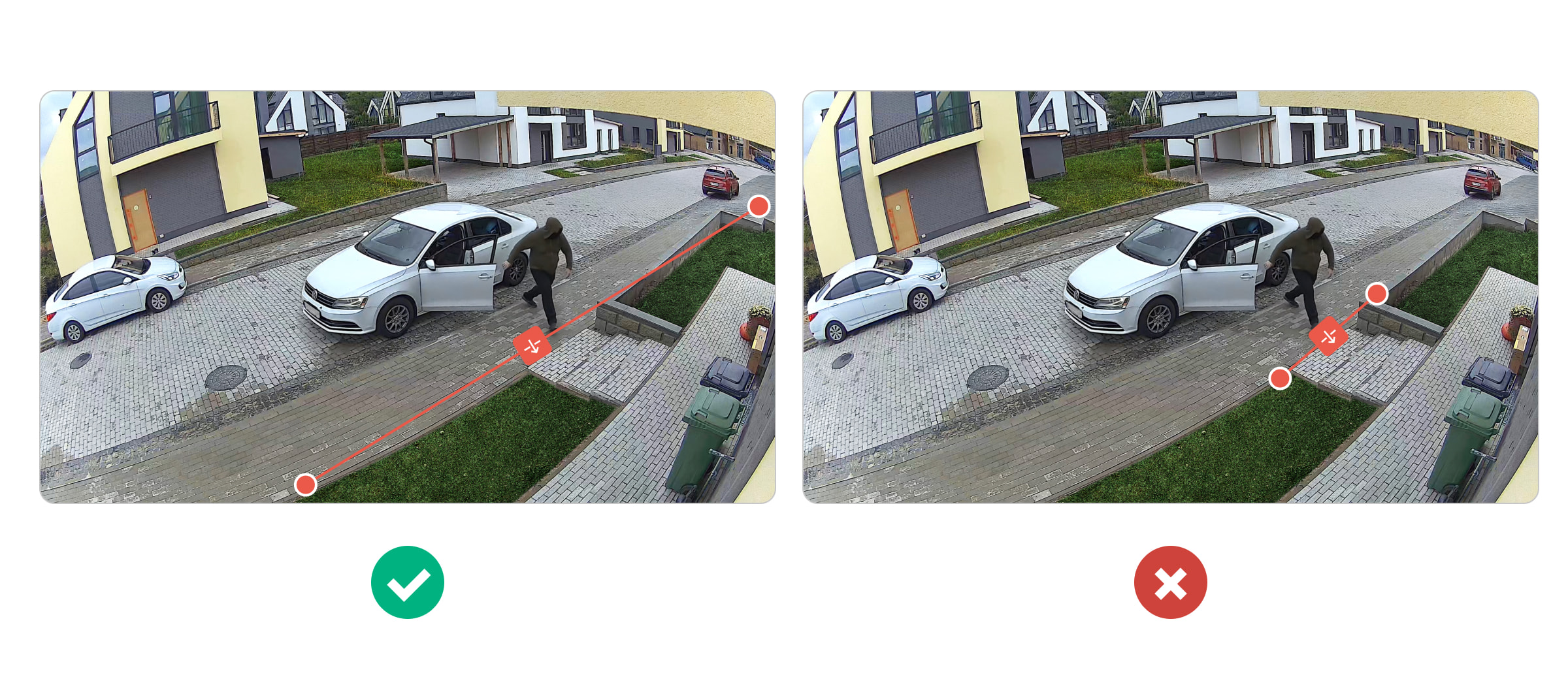

4. Лінія не повинна бути надто короткою. Переконайтеся, що лінія повністю перехоплює потенційні шляхи рухомих об’єктів.
5. Врахуйте розмір об’єктів у кадрі. Лінія має бути щонайменше такою ж довгою, як об’єкт.

Зверніть увагу: лінія вважається перетнутою, навіть якщо її край перетинає лише частина об’єкта. Це потрібно для точного виявлення потенційних вторгнень у зону, що охороняється.

Найголовніше: після додавання лінії завжди виконуйте тест, щоб переконатися, що камера коректно виявляє перетин лінії. Якщо виявлення працює ненадійно, відкоригуйте положення лінії та повторіть тестування. У деяких випадках для точного виявлення може знадобитися також налаштувати поле зору камери.
