Gebruikershandleiding van CombiProtect

Bijgewerkt op

CombiProtect is een apparaat dat een draadloze bewegingsdetector met een gezichtshoek van 88,5° en een afstand tot 12 meter combineert met een glasbreukdetector met een afstand tot 9 meter. Het kan dieren negeren en detecteert een persoon binnen de beveiligde zone vanaf de eerste stap. Het kan tot 5 jaar werken met een voorgeïnstalleerde batterij en wordt binnen gebruikt.

CombiProtect werkt binnen het Ajax-beveiligingssysteem en is verbonden met de hub via het beveiligde Jeweller-protocol. Het communicatiebereik is maximaal 1200 meter in de zichtlijn. Bovendien kan de detector worden gebruikt als onderdeel van beveiligingscentrales van derden via de Ajax-integratiemodules uartBridge of ocBridge Plus.

De detector wordt ingesteld via een mobiele applicatie voor iOS- en Android-smartphones. Het systeem brengt de gebruiker op de hoogte van alle gebeurtenissen via pushmeldingen, sms-berichten en oproepen (indien geactiveerd).

Het Ajax-beveiligingssysteem is zelfvoorzienend, maar de gebruiker kan het aansluiten op de meldkamer van een particulier beveiligingsbedrijf.

Functionele elementen

  1. Led-indicatie
  2. Lens voor bewegingsdetector
  3. Microfoonopening
  4. SmartBracket-bevestigingspaneel (geperforeerd deel is nodig om de sabotagedetector te activeren indien er geprobeerd wordt de detector te ontmantelen)
  5. Sabotageknop
  6. Apparaatschakelaar
  7. QR-code

Werkingsprincipe

CombiProtect combineert twee soorten beveiligingsapparatuur: een bewegingsdetector en een glasbreukdetector.

De thermische PIR-sensor detecteert een inbraak in een beveiligde ruimte door bewegende voorwerpen te detecteren met een temperatuur die dicht bij de temperatuur van het menselijk lichaam ligt. De detector kan huisdieren negeren als in de instellingen de geschikte gevoeligheid wordt gekozen.

De elektreetmicrofoon is verantwoordelijk voor de detectie van glasbreuk. Het intelligente systeem dat gebeurtenissen registreert luistert naar een specifieke opeenvolging van geluiden: eerst een doffe klap en dan het rinkelende geluid van vallende scherven. Hierdoor wordt een onbedoelde activering voorkomen.

CombiProtect detecteert geen glasbreuk als het glas bedekt is met een folie die een schokbestendige, zonwerende, decoratieve of andere functie heeft. Wij raden het gebruik van een draadloze openingsdetector met tril- en kantelsensor zoals DoorProtect Plus aan om glasbreuk van dit type glas te detecteren.

Na activering zendt de ingeschakelde detector onmiddellijk een alarmsignaal naar de hub, waardoor de sirenes worden geactiveerd en de gebruiker en het beveiligingsbedrijf op de hoogte worden gebracht.

Als de detector vóór het inschakelen van het systeem beweging heeft gedetecteerd, zal deze niet onmiddellijk het alarm inschakelen, maar pas tijdens de volgende ping van de hub.

De detector verbinden met het Ajax-beveiligingssysteem

De detector wordt aangesloten op de hub en ingesteld via de mobiele app van het Ajax-beveiligingssysteem. U dient de detector en de hub binnen het communicatiebereik te plaatsen om de verbinding tot stand te brengen. Volg daarna het proces voor het toevoegen van het apparaat.

Voordat de verbinding start:

  1. Installeer de Ajax-app volgens de aanbevelingen van de hub-handleiding. Maak een account aan, voeg de hub toe in de app en maak ten minste één ruimte.
  2. Schakel de hub in en controleer de internetverbinding (via ethernetkabel en / of gsm-netwerk).
  3. Controleer of de hub is uitgeschakeld en niet wordt bijgewerkt door de status in de mobiele app te controleren.

Alleen gebruikers met beheerdersrechten kunnen het apparaat toevoegen aan de hub

Zo sluit u een detector aan op de hub:

  1. Selecteer de optie Apparaat toevoegen in de Ajax-app.

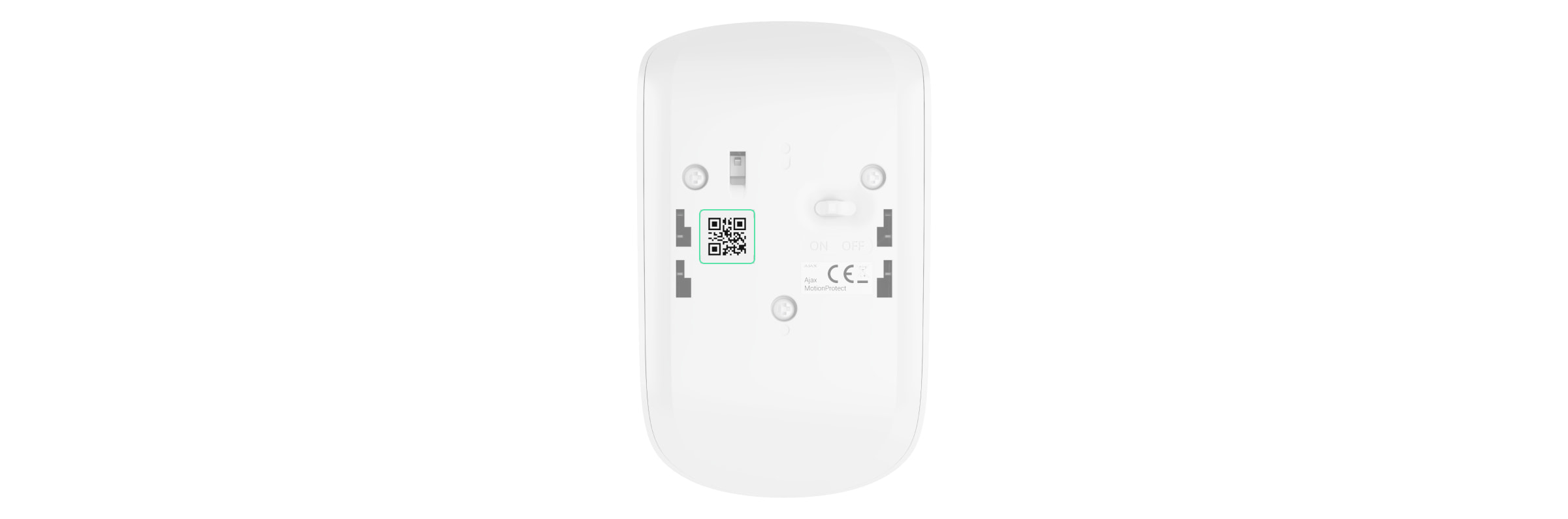

  2. Geef het apparaat een naam, scan of voer de QR-code handmatig in (deze bevindt zich op de behuizing en de verpakking) en selecteer de ruimte waar het apparaat geplaatst gaat worden.
  3. Klik op Toevoegen. Het aftellen begint dan.

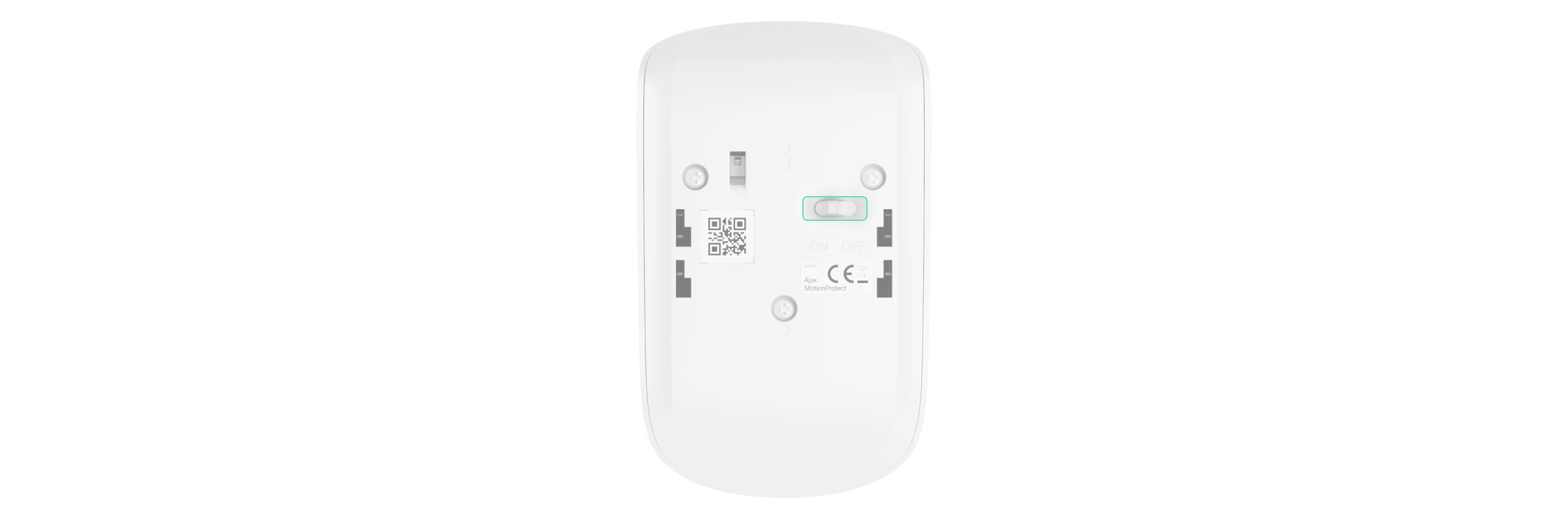

  4. Schakel het apparaat in.

De detector moet zich binnen het bereik van het draadloze netwerk van de hub bevinden (bij een enkel beveiligd object) om detectie en koppeling mogelijk te maken.

Het verzoek om verbinding te maken met de hub wordt gedurende een korte tijd verzonden op het moment dat het apparaat wordt ingeschakeld.

Als de verbinding met de Ajax-hub mislukt, schakel de detector dan 5 seconden uit en probeer het opnieuw.

De detector die verbonden is met de hub verschijnt in de lijst met hub-apparaten van de app. Het bijwerken van de detectorstatus in de lijst hangt af van de tijd die is ingesteld in de hubinstellingen. De standaardwaarde is 36 seconden.

De detector verbinden met beveiligingssystemen van derden

Volg de aanbevelingen in de handleiding van het betreffende apparaat om de detector aan te sluiten op een beveiligingscentrale van een derde partij met behulp van de integratiemodule uartBridge of ocBridge Plus.

Statussen

  1. Apparaten
  2. CombiProtect
Parameter Waarde
Temperatuur Temperatuur van de detector. Gemeten op de processor en verandert geleidelijk
Jeweller signaalsterkte Signaalsterkte tussen de hub en de detector
Batterijlading

Batterijniveau van het apparaat. Weergegeven als een percentage

Weergave van batterijniveau in de Ajax-apps

Deksel De sabotagemodus van de detector, die reageert op het losraken of beschadigen van de behuizing
Vertraging bij binnenkomst, sec Vertragingstijd bij binnenkomst
Vertraging bij vertrek, sec Vertragingstijd bij vertrek
ReX Geeft de status weer van het gebruik van de ReX-signaalversterker
Bewegingsmelder gevoeligheid Gevoeligheidsniveau van de bewegingsdetector
Bewegingsmelder altijd actief Indien actief, is de bewegingsdetector altijd in de ingeschakelde modus
Glasbreukdetector gevoeligheid Gevoeligheidsniveau van de glasdetector
Glasbreukdetector altijd actief Indien actief, is de glasdetector altijd in de ingeschakelde modus
Tijdelijke deactivering Toont de status van de tijdelijke uitschakelfunctie van het apparaat:

  • Nee — het apparaat werkt normaal en zendt alle gebeurtenissen door.
  • Alleen deksel — de beheerder van de hub heeft de meldingen over de activatie van de behuizing van het apparaat uitgeschakeld.
  • Geheel — het apparaat wordt door de beheerder van de hub volledig uitgesloten van de systeemwerking. Het apparaat volgt geen systeemcommando’s en meldt geen alarmen of andere gebeurtenissen.
  • Op aantal alarmen — het apparaat wordt automatisch uitgeschakeld wanneer het aantal alarmen wordt overschreden (gespecificeerd in de instellingen voor de Automatische uitschakeling van apparaten). De functie wordt geconfigureerd in de Ajax PRO-app.
Firmware Firmwareversie van de detector
Apparaat-ID Identificatiemiddel van het apparaat

Instellen van de detector

  1. Apparaten
  2. CombiProtect
  3. Instellingen
Instelling Waarde
Eerste veld Naam van de detector, kan worden bewerkt
Ruimte De virtuele ruimte selecteren waaraan het apparaat is toegewezen
Vertraging bij binnenkomst, sec Vertragingstijd bij binnenkomst selecteren
Vertraging bij vertrek, sec Vertragingstijd bij vertrek selecteren
Vertraging bij deelinschakeling Vertraging ingeschakeld bij gebruik van deelinschakeling
Inschakelen bij deelinschakeling Indien aan, schakelt de detector over naar de ingeschakelde modus als de deelinschakeling wordt gebruikt
LED-indicatie van alarmen

Hiermee kunt u het knipperen van de led-indicatie tijdens een alarm uitschakelen. Beschikbaar voor apparaten met firmwareversie 5.55.0.0 of hoger

Hoe vindt u de firmwareversie of de ID van de detector of het apparaat?

Bewegingsmelder Indien actief, zal de bewegingsdetector actief zijn
Bewegingsmelder gevoeligheid Het gevoeligheidsniveau van de bewegingsdetector kiezen:

  • Hoog
  • Normaal
  • Laag
Bewegingsmelder altijd actief Indien actief, registreert de detector altijd beweging
Glasbreukdetector ingeschakeld Indien actief, zal de glasdetector actief zijn
Gevoeligheid glasbescherming Het gevoeligheidsniveau van de glasdetector kiezen:

  • Hoog
  • Normaal
  • Laag
Glasbescherming altijd actief Indien actief, registreert de detector altijd glasbreuk
Waarschuwing met sirene als beweging wordt gedetecteerd Indien actief, worden sirenes die aan het systeem zijn toegevoegd, geactiveerd wanneer beweging wordt gedetecteerd
Waarschuwing met sirene als glasbreuk wordt gedetecteerd Indien actief, worden sirenes die aan het systeem zijn toegevoegd, geactiveerd wanneer glasbreuk wordt gedetecteerd
Jeweller signaalsterktetest Schakelt de detector naar de testmodus voor de signaalsterkte
Detectiezonetest Schakelt de detector naar de testmodus voor de detectiezone
Signaldempingtest Schakelt de detector naar de testmodus voor de signaaldemping (beschikbaar bij detectoren met firmwareversie 3.50 en later)
Tijdelijke deactivering

Hiermee kan de gebruiker het apparaat loskoppelen zonder het uit het systeem te verwijderen.

Er zijn twee opties beschikbaar:

  • Volledig — het apparaat zal geen systeemcommando’s uitvoeren of deelnemen aan automatiseringsscenario’s en het systeem zal alarmen en andere meldingen van het apparaat negeren
  • Alleen deksel — het systeem negeert alleen meldingen over de activering van de sabotageknop van het apparaat

Meer informatie over de tijdelijke uitschakeling van apparaten

Het systeem kan ook automatisch apparaten uitschakelen wanneer het ingestelde aantal alarmen wordt overschreden.

Meer informatie over de automatische uitschakeling van apparaten

Gebruikershandleiding Opent de gebruikershandleiding van de detector
Apparaat ontkoppelen Koppelt de detector los van de hub en wist de instellingen

Indicatie

Gebeurtenis Indicatie Opmerking
De detector inschakelen Licht groen op voor ongeveer één seconde
Detector verbonden met de hub, ocBridge Plus en uartBridge Licht een paar seconden continu op
Activering van het alarm/de sabotagedetector Licht groen op voor ongeveer één seconde Alarm wordt eenmaal per 5 seconden verzonden
Batterij moet vervangen worden Tijdens het alarm, licht het langzaam groen op en gaat uit Hoe u de batterij van de detector kunt vervangen, staat beschreven in de handleiding voor het vervangen van de batterij

Detector testen

Via het Ajax-beveiligingssysteem kunt u tests uitvoeren om de functionaliteit van de verbonden apparaten te controleren.

De tests beginnen niet onmiddellijk, maar binnen een periode van 36 seconden bij gebruik van de standaardinstellingen. De starttijd hangt af van de instellingen van de pollingperiode van de detector (de paragraaf over ‘Jeweller‘ in de hub-instellingen).

Jeweller signaalsterktetest

Detectiezonetest

  • Detectiezonetest voor glasbreuk
  • Detectiezonetest voor beweging

Signaldempingtest

Installeren van de detector

Selectie van de installatieplaats

Het bewaakte gebied en de doeltreffendheid van het Ajax-beveiligingssysteem hangen af van de locatie van de detector.

Het apparaat is alleen ontwikkeld voor gebruik binnenshuis.

De locatie van CombiProtect hangt af van de afstand tot de hub en de aanwezigheid van obstakels tussen de apparaten die de radiosignaaloverdracht belemmeren: muren, ingevoegde vloeren, grote voorwerpen die zich in de ruimte bevinden.

Controleer het signaalniveau op de installatieplaats

Als het signaalniveau maar één streepje heeft, dan kunnen wij geen stabiele werking van het Ajax-beveiligingssysteem garanderen. Neem alle mogelijke maatregelen om de kwaliteit van het signaal te verbeteren! Verplaats het apparaat minstens 20 cm. Zelfs een kleine verschuiving kan de kwaliteit van de ontvangst al aanzienlijk verbeteren.

Als het apparaat na verplaatsing nog steeds een lage of onstabiele signaalsterkte heeft, gebruik dan een ReX-radiosignaalversterker.

De richting van de lens van de detector moet loodrecht staan op de waarschijnlijke manier van binnendringen in de ruimte. De microfoon van de detector moet in een hoek van niet meer dan 90 graden ten opzichte van het raam worden geplaatst.

Zorg ervoor dat meubilair, kamerplanten, vazen, decoratieve of glazen structuren het gezichtsveld van de detector niet blokkeren.

Wij adviseren de detector op een hoogte van 2,4 meter te installeren.

Indien de detector niet op de aanbevolen hoogte wordt geïnstalleerd, zal dit het gebied van de bewegingsdetectiezone verkleinen en de werking van de functie om dieren te negeren nadelig beïnvloeden.

Installatie van de detector

Voordat u de detector installeert, moet u zeker zijn dat u de optimale plaats hebt gekozen en dat deze in overeenstemming is met de richtlijnen in deze handleiding

De CombiProtect-detector kan op een verticaal oppervlak of in een hoek worden bevestigd.

  1. Bevestig het SmartBracket-paneel aan het oppervlak met de gebundelde schroeven en gebruik minstens twee bevestigingspunten (één daarvan boven de sabotagedetector). Indien u ander bevestigingsmateriaal kiest, zorg er dan voor dat deze het paneel niet beschadigen of vervormen.

    De dubbelzijdige tape mag alleen worden gebruikt voor tijdelijke bevestiging van de detector. De tape zal na verloop van tijd uitdrogen waardoor de detector op de grond kan vallen en het beveiligingssysteem geactiveerd wordt. Bovendien kan het apparaat defect raken door een klap, als gevolg van een schok.

  2. Zet de detector op het bevestigingspaneel. Als de detector in SmartBracket is bevestigd, zal er een led-lampje gaan knipperen. Dit betekent dat de sabotagedetector is gesloten op de detector.

Als de lichtindicator van de detector niet wordt geactiveerd na installatie in SmartBracket, controleer dan de sabotagemodus in de Ajax Security System-app en daarna de stevigheid van de bevestiging van het paneel.

Als de detector van het oppervlak wordt gehaald of van het bevestigingspaneel wordt verwijderd, krijgt u de melding.

Installeer de detector niet:

  1. buiten de ruimte (in de buitenlucht);
  2. in de richting van het raam zodat de lens van de detector wordt blootgesteld aan direct zonlicht;
  3. tegenover elk object met een snel veranderende temperatuur (bijv. elektrische kachels en gaskachels);
  4. tegenover bewegende voorwerpen met een temperatuur die dicht bij die van het menselijk lichaam ligt (bewegende gordijnen boven de radiator);
  5. tegenover alle reflecterende oppervlakken (spiegels);
  6. op plaatsen met een snelle luchtcirculatie (luchtventilatoren, open ramen of deuren);
  7. in de buurt van metalen voorwerpen of spiegels die het signaal dempen en afschermen;
  8. in ruimten waar de temperatuur en de vochtigheidsgraad de toelaatbare grenzen overschrijden;
  9. dichter dan 1 m bij de hub.

Onderhoud van de detector

Controleer regelmatig de werking van de CombiProtect-detector.

Verwijder stof, spinnenwebben en andere verontreinigingen van de behuizing van de detector als ze tevoorschijn komen. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur.

Gebruik voor het schoonmaken van de detector geen middelen die alcohol, aceton, benzine of andere actieve oplosmiddelen bevatten. Veeg de lens zeer zorgvuldig en voorzichtig schoon. Krassen op het plastic kunnen de gevoeligheid van de detector verminderen.

De voorgeïnstalleerde batterij werkt tot 5 jaar autonoom (met een pollfrequentie van 3 minuten door de hub). Als de batterij van de detector leeg is, zal het beveiligingssysteem een melding sturen en de led zal zachtjes oplichten en uitgaan, als de detector een beweging detecteert of als de sabotagedetector wordt geactiveerd.

Schakel het apparaat uit, draai de drie schroeven los en verwijder het paneel aan de voorkant van de detector om de batterij te vervangen. Vervang de batterij door een nieuwe CR123A-batterij en let daarbij op de polariteit.

Hoelang gaan de batterijen van de Ajax-apparaten mee en wat heeft hier invloed op

Vervanging van de batterij

Technische specificaties

Gevoelig element PIR-sensor (beweging)
elektreetmicrofoon (glasbreuk)
Afstand van de bewegingsdetectie Tot 12 m
Kijkhoeken van de bewegingsdetector (H/V) 88,5° / 80°
Tijd tot bewegingsdetectie Van 0,3 tot 2 m/s
Immuniteit tegen huisdieren

Ja, gewicht tot 20 kg, hoogte tot 50 cm

Waarom bewegingsdetectoren reageren op dieren en hoe dit te voorkomen >

Afstand van de glasbreukdetectie Tot 9 m
Dekkingshoek van de microfoon 180 °
Sabotagebeveiliging Ja
Frequentieband 868,0 – 868,6 MHz of 868,7 – 869,2 MHz afhankelijk van de regio waarin het verkocht wordt
Compatibiliteit Werkt met alle hubs, signaalversterkers, ocBridge Plus en uartBridge van Ajax
Maximaal RF-uitgangsvermogen Tot 20 mW
Modulatie van het radiosignaal GFSK
Bereik van het radiosignaal Tot 1200 m (geen obstakels aanwezig)
Voeding 1 CR123A-batterij, 3 V
Levensduur van de batterij Tot 5 jaar
Installatiemethode Binnen
Temperatuurbereik Van -10 °С tot +40 °С
Vochtigheidsgraad Tot 75%
Totale afmetingen 110 × 65 × 50 mm
Gewicht 92 g
Levensduur 10 jaar
Certificering Beveiligingsklasse 2, milieuklasse II conform de voorschriften van EN 50131-1, EN 50131-2-7-1, EN 50131-2-2, EN 50131-5-3

Conform de normen

Volledige set

  1. CombiProtect
  2. Montagepaneel voor SmartBracket
  3. CR123A-batterij (voorgeïnstalleerd)
  4. Installatiekit
  5. Snelle setuphandleiding

Garantie

De garantie voor de producten van de Limited Liability Company “Ajax Systems Manufacturing” is geldig gedurende 2 jaar na de aankoop en geldt niet voor de voorgeïnstalleerde batterij.

Als het apparaat niet goed werkt, neem dan eerst contact op met de ondersteuningsdienst. In de helft van de gevallen kunnen technische problemen op afstand worden opgelost!

Technische ondersteuning: [email protected]
