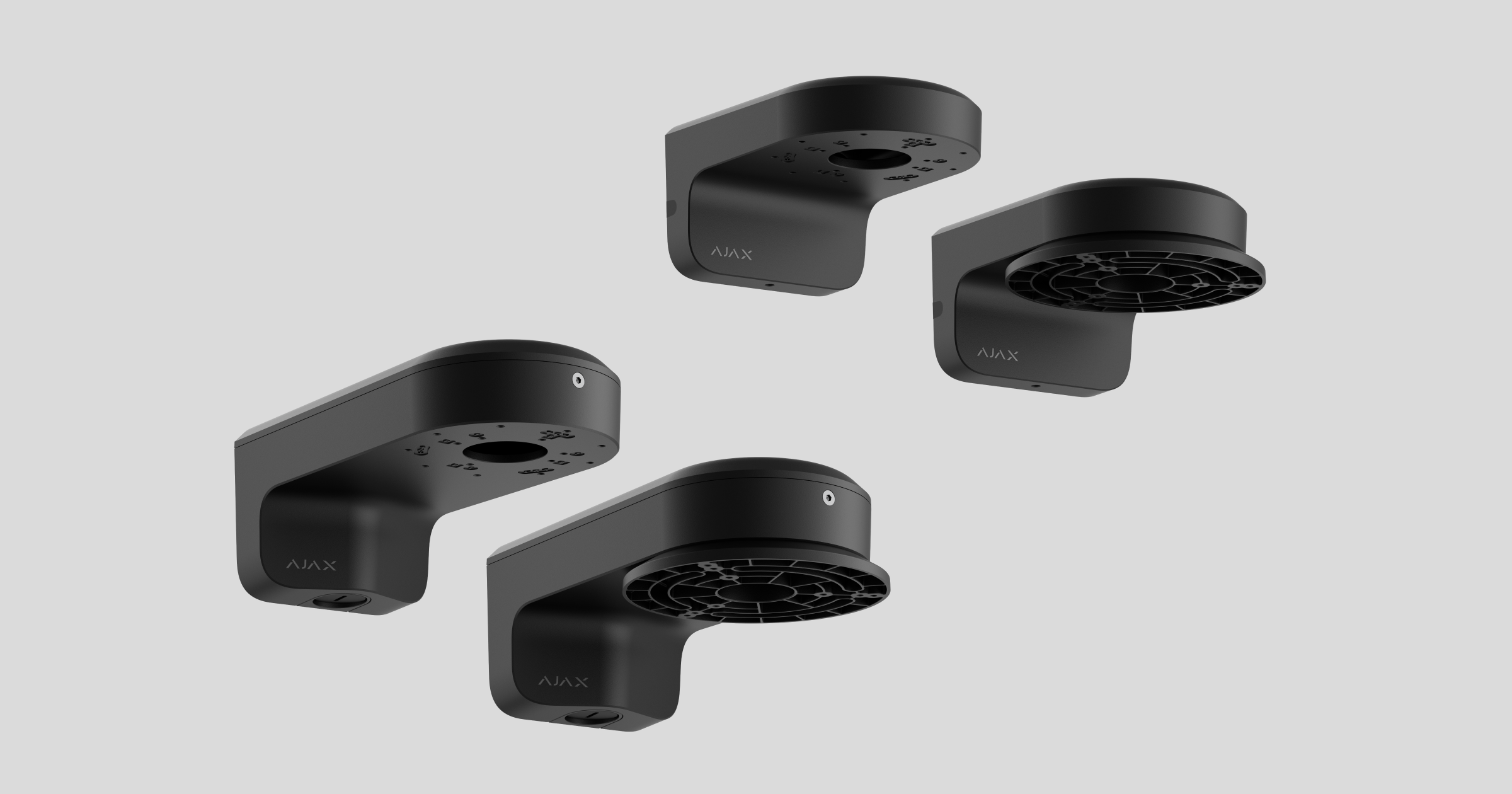

MountCam — це настінний кронштейн для встановлення камер Ajax, доступний у кількох версіях:
- MountCam A1 — 6,46″ настінний кронштейн;
- MountCam A2 — 6,85″ настінний кронштейн з адаптером для камер із моторизованим варіофокальним об’єктивом;
- MountCam B1 — 9,33″ настінний кронштейн;
- MountCam B2 — 9,53″ настінний кронштейн з адаптером для камер із моторизованим варіофокальним об’єктивом.
До комплекту входять усі необхідні кріплення для монтажу. Кронштейн підходить для встановлення як на вулиці, так і в приміщенні.

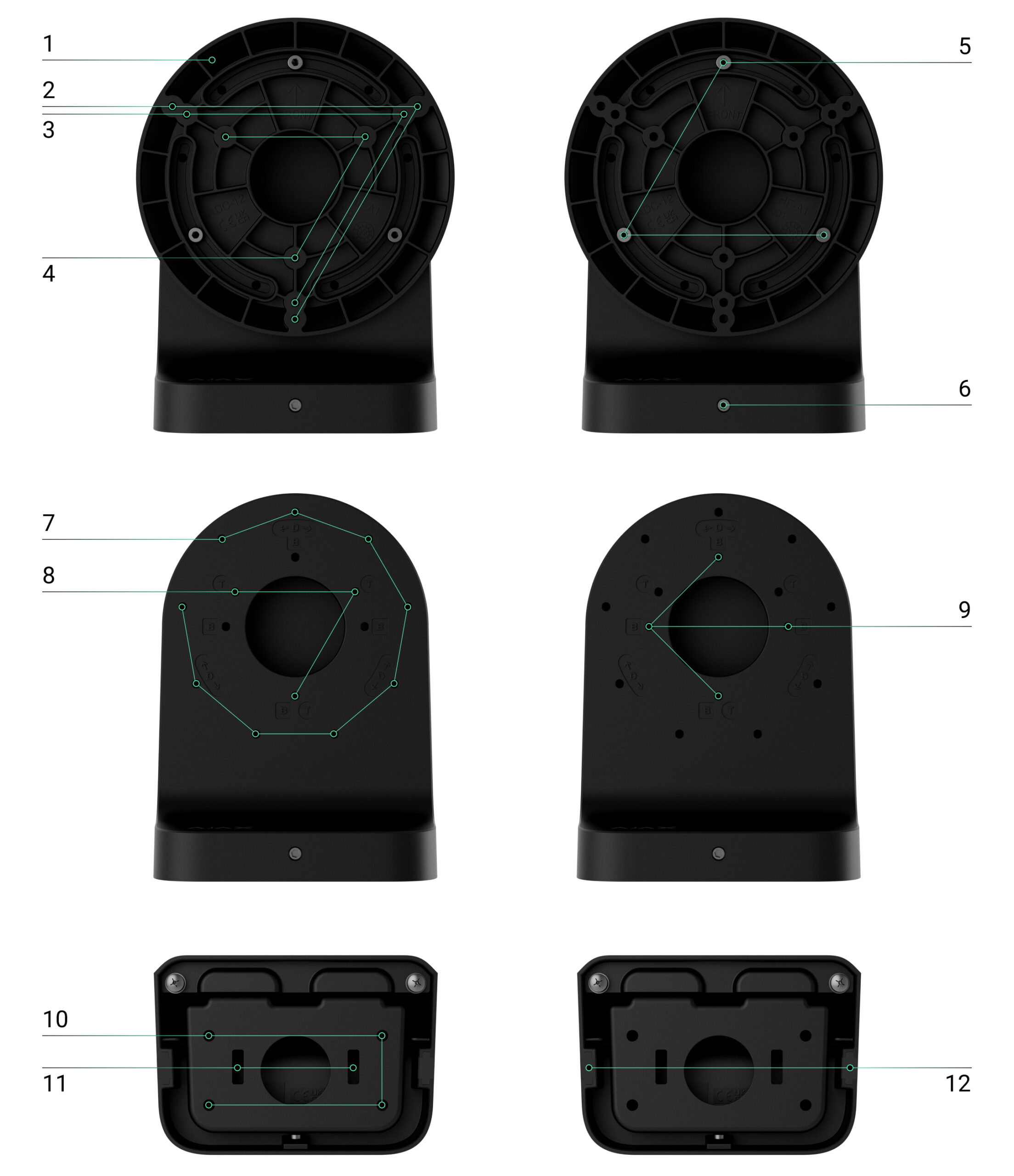

Функціональні елементи
MountCam A1 / MountCam A2
- Адаптер для камер із моторизованим варіофокальним обʼєктивом.
- Отвори для кріплення камер DomeCam HLVF або Superior DomeCam HLVF до адаптера.
- Отвори для кріплення камер TurretCam HLVF або Superior TurretCam HLVF до адаптера.
- Отвори для кріплення камер BulletCam HLVF або Superior BulletCam HLVF до адаптера.
- Утримувальні гвинти для кріплення адаптера до корпусу MountCam.
- Утримувальний гвинт для кріплення кронштейна MountCam до кріпильної панелі.
- Отвори для кріплення камер DomeCam Mini або DomeCam Mini HL до корпусу MountCam.
- Отвори для кріплення камер TurretCam або TurretCam HL до корпусу MountCam.
- Отвори для кріплення камер BulletCam або BulletCam HL до корпусу MountCam.
- Отвори для кріплення кронштейна MountCam до поверхні.
- Отвори для кріплення кронштейна MountCam до стовпа за допомогою хомутів.
- Засувки. Зніміть їх, щоб прокласти кабель збоку корпусу.
MountCam B1 / MountCam B2
- Адаптер для камер із моторизованим варіофокальним обʼєктивом.
- Отвори для кріплення камер DomeCam HLVF або Superior DomeCam HLVF до адаптера.
- Отвори для кріплення камер TurretCam HLVF або Superior TurretCam HLVF до адаптера.
- Отвори для кріплення камер BulletCam HLVF або Superior BulletCam HLVF до адаптера.
- Утримувальні гвинти для кріплення адаптера до корпусу MountCam.
- Заглушка. Зніміть її, щоб прокласти кабель.
- Отвори для кріплення камер DomeCam Mini або DomeCam Mini HL до корпусу MountCam.
- Отвори для кріплення камер TurretCam або TurretCam HL до корпусу MountCam.
- Отвори для кріплення камер BulletCam або BulletCam HL до корпусу MountCam.
- Утримувальний гвинт для кріплення кронштейна MountCam до кріпильної панелі.
- Отвори для кріплення кронштейна MountCam до поверхні.
- Отвори для кріплення кронштейна MountCam до стовпа за допомогою хомутів.
Сумісні пристрої
Ви можете встановити одну з наведених нижче камер на MountCam.
Таблиця сумісності
| MountCam / Камера Ajax |
BulletCam TurretCam DomeCam Mini |
BulletCam HL TurretCam HL DomeCam Mini HL |
BulletCam HLVF TurretCam HLVF DomeCam HLVF |
Ajax Superior BulletCam HLVF Ajax Superior TurretCam HLVF Ajax Superior DomeCam HLVF |
| MountCam A1 | + | + | – | – |
| MountCam B1 | + | + | – | – |
| MountCam A2 | + | + | + | + |
| MountCam B2 | + | + | + | + |
Кронштейн MountCam продається окремо від камер Ajax.
Ключові можливості
Г-подібний настінний кронштейн доступний у двох варіантах: короткому (MountCam A1 і MountCam A2) і довгому (MountCam B1 і MountCam B2). Обидва варіанти призначені для монтажу камер під кутом 90° до поверхні стіни. Кронштейни призначені для встановлення на вулиці та у приміщенні. Вони забезпечують надійну фіксацію камер у місцях, де стандартних кріплень недостатньо або де поле зору камери може бути перекрите.

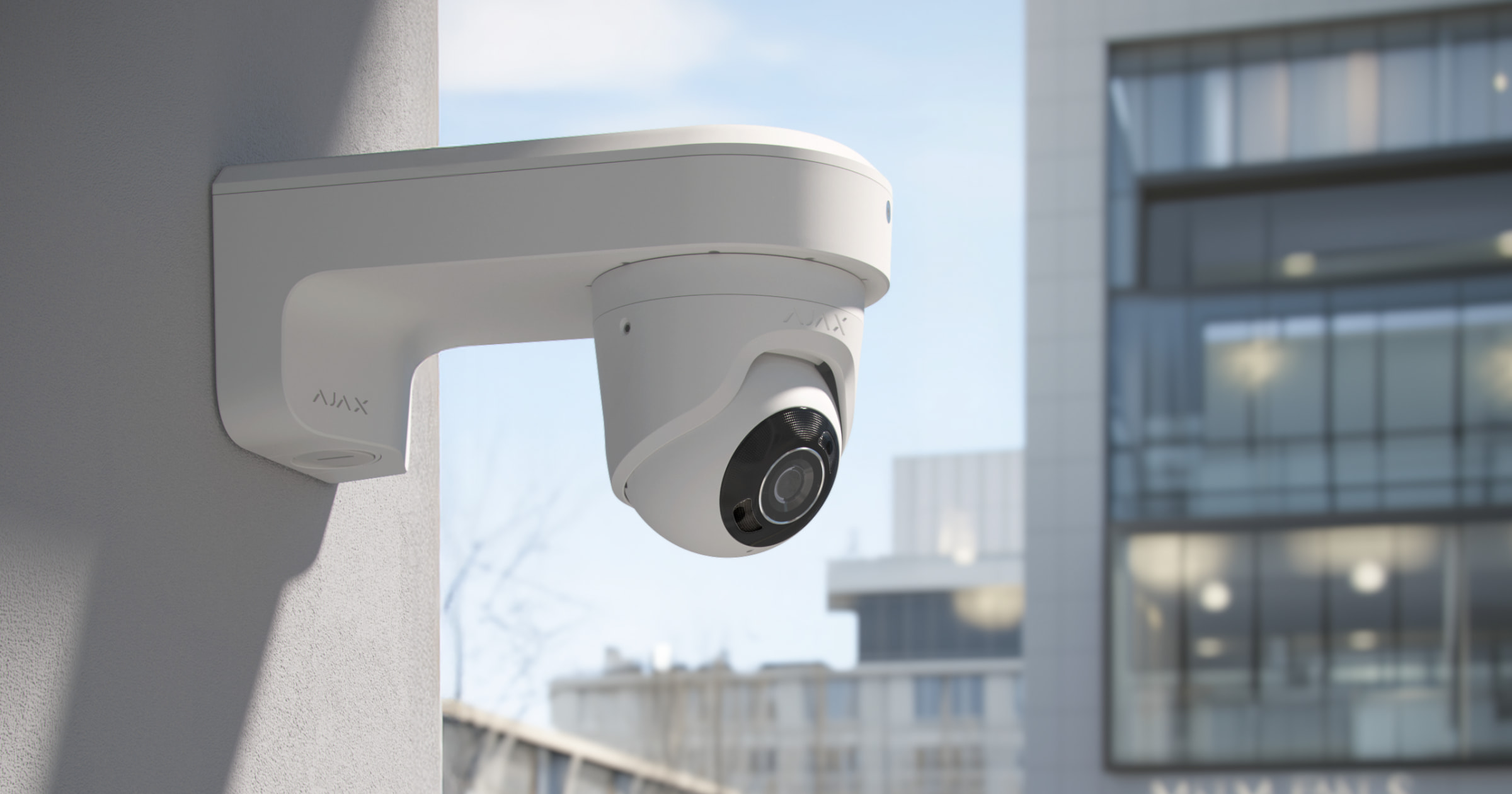

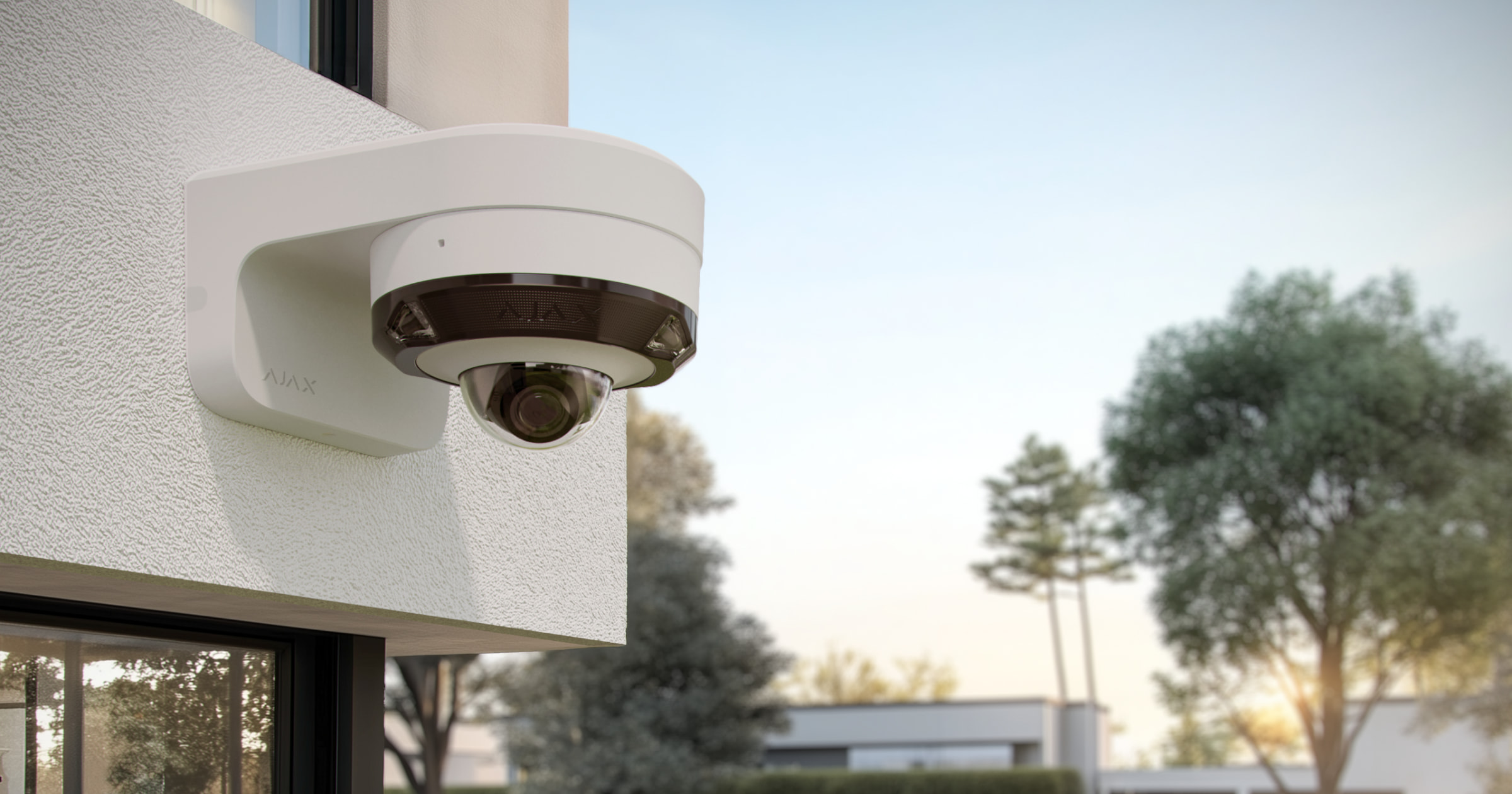

Кронштейни MountCam A1 і MountCam A2 дають змогу компактно встановлювати камери впритул до стіни. За допомогою кронштейнів MountCam B1 і MountCam B2, камери можна розмістити на відстані від стіни, щоб забезпечити безперешкодний огляд. На кронштейн можна встановлювати варіофокальні камери.
Кронштейни MountCam мають попередньо просвердлені отвори, різьбові вставки та комплект кріплень, що дає змогу одному інженеру монтажу легко встановити їх без зайвих зусиль.
Вибір місця встановлення
Вибране місце має відповідати рекомендаціям щодо встановлення пристроїв за допомогою кронштейна.
Дотримуйтеся цих рекомендацій під час проєктування системи Ajax для об’єкта.
Де не можна встановлювати MountCam
- У приміщеннях або на вулиці, де показники температури та вологості не відповідають робочим параметрам. Це може пошкодити настінний кронштейн.
- У місцях, де умови не відповідають вимогам встановлення пристроїв за допомогою кронштейна.
Підготовка до встановлення
Організація кабелів
Перш ніж прокладати кабелі, ознайомтеся з вимогами електричної та пожежної безпеки у вашому регіоні. Обов’язково дотримуйтеся цих стандартів і нормативів. Поради щодо організації кабелів наведені в цій статті.
Прокладання кабелів
Перед встановленням рекомендуємо уважно прочитати розділ Вибір місця встановлення. Дотримуйтеся проєкту системи. Порушення основних правил встановлення та рекомендацій цієї інструкції може призвести до некоректної роботи та втрати зв’язку з пристроями, встановленими за допомогою кронштейна MountCam.
Встановлення
Перед встановленням упевніться, що вибране місце розташування кронштейна є оптимальним і відповідає вимогам цієї інструкції.
Як встановити MountCam A1 / MountCam A2
- За допомогою комплектного шестигранника (Ø 3 мм) послабте утримувальний гвинт і зніміть кріпильну панель кронштейна MountCam.
- Скористайтеся монтажним шаблоном, щоб позначити місця свердління на поверхні, де планується встановлення MountCam. Вирівняйте шаблон з отворами для прокладання кабелю. За допомогою двостороннього скотчу закріпіть шаблон у вибраному місці встановлення та просвердліть чотири отвори відповідно до позначок.
- Заведіть один або два кабелі в кріпильну панель через відповідний отвір.

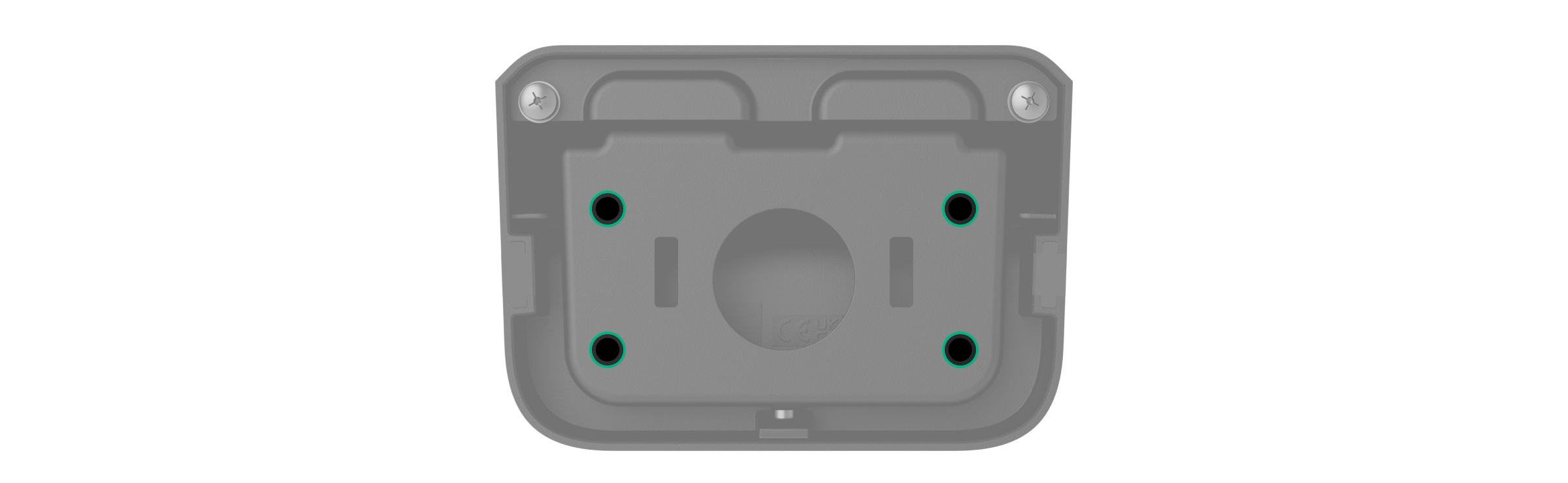

- Зафіксуйте кріпильну панель на поверхні у вибраному місці за допомогою комплектних гвинтів. Обов’язково використовуйте всі отвори. За потреби скористайтеся отворами для хомутів, щоб прикріпити кронштейн до стовпа.
- Встановіть сумісну камеру Ajax на кронштейн MountCam або адаптер. Закріпіть адаптер на корпусі кронштейна за допомогою комплектного гвинта.
- Під’єднайте кабель Ethernet до камери. Якщо камера живиться через PoE, зовнішнє джерело живлення не потрібне. В іншому випадку під’єднайте до камери кабель зовнішнього живлення та кабель Ethernet.
- Прокладіть кабелі всередину корпусу MountCam.
- Встановіть корпус MountCam на кріпильну панель.

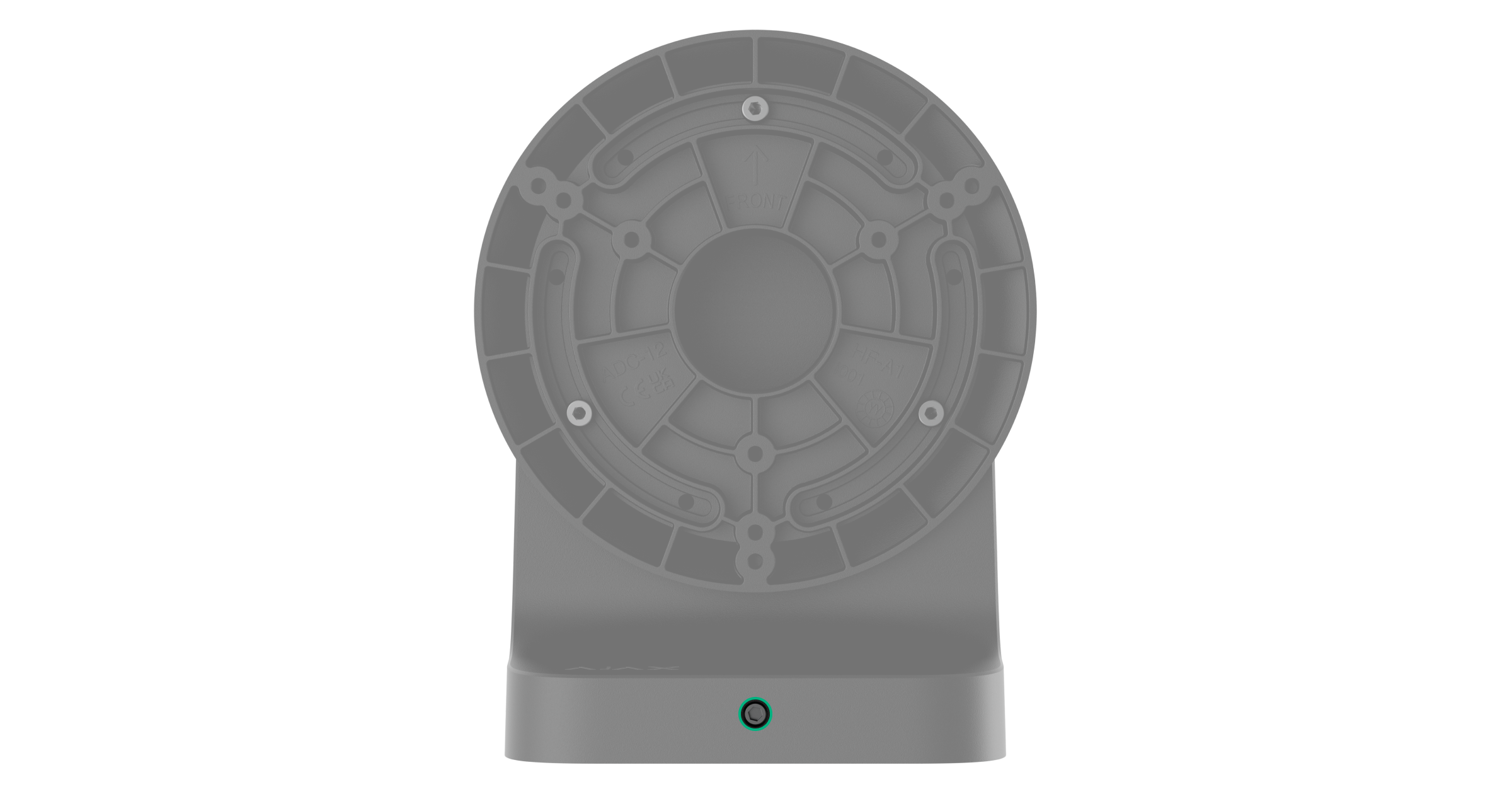

- Закріпіть корпус MountCam, затягнувши гвинт комплектним шестигранником (Ø 3 мм).
Як встановити MountCam B1 / MountCam B2
- За допомогою комплектного шестигранного ключа (Ø 3 мм) викрутіть утримувальний гвинт і зніміть корпус кронштейна MountCam.
- Скористайтеся монтажним шаблоном, щоб позначити місця свердління на поверхні, де планується встановлення MountCam. Вирівняйте шаблон з отворами для прокладання кабелю. За допомогою двостороннього скотчу закріпіть шаблон у вибраному місці встановлення та просвердліть чотири отвори відповідно до позначок.
- Вийміть заглушку та проведіть кабелі через отвір прокладання кабелю або через отвір у кріпильній панелі — до корпусу MountCam.

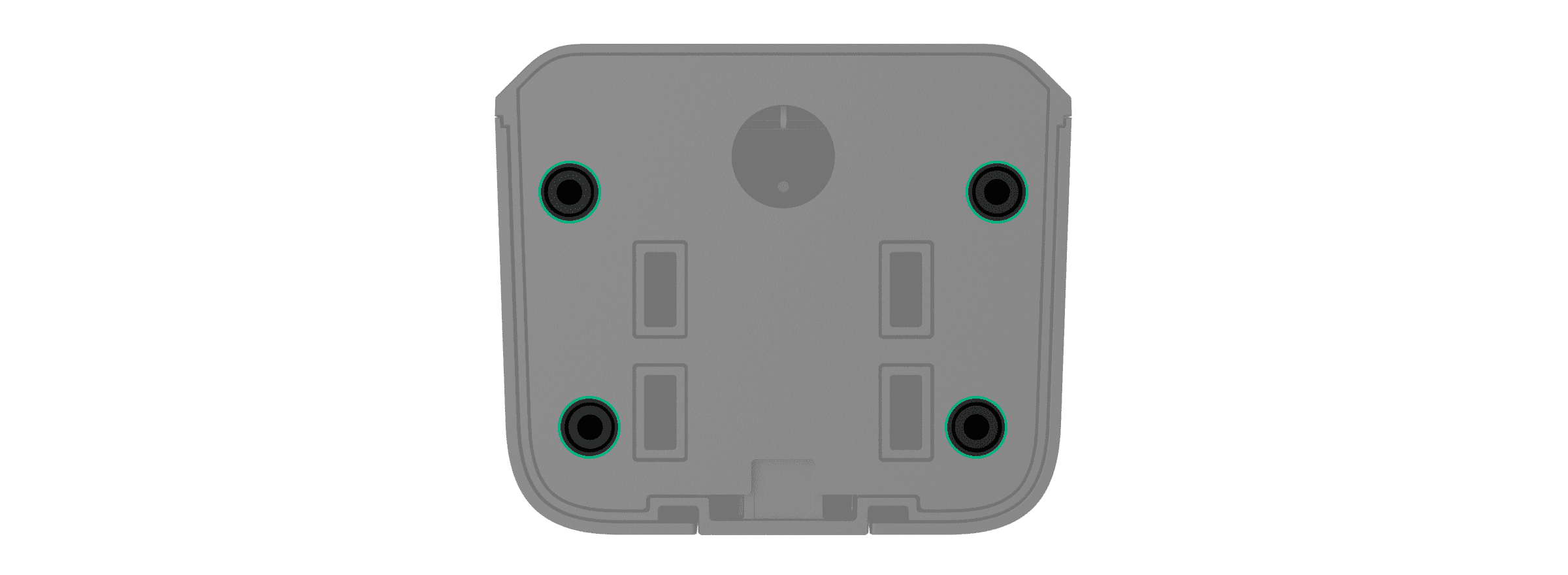

- Закріпіть корпус MountCam на поверхні у вибраному місці комплектними гвинтами.Обов’язково використовуйте всі отвори. За потреби скористайтеся отворами для хомутів, щоб прикріпити кронштейн до стовпа.
- Встановіть сумісну камеру Ajax на кронштейн MountCam або адаптер. Закріпіть адаптер на корпусі кронштейна за допомогою комплектного гвинта.
- Під’єднайте кабель Ethernet до камери. Якщо камера живиться через PoE, зовнішнє джерело живлення не потрібне. В іншому випадку під’єднайте до камери кабель зовнішнього живлення та кабель Ethernet.
- Прокладіть кабелі всередину корпусу MountCam.

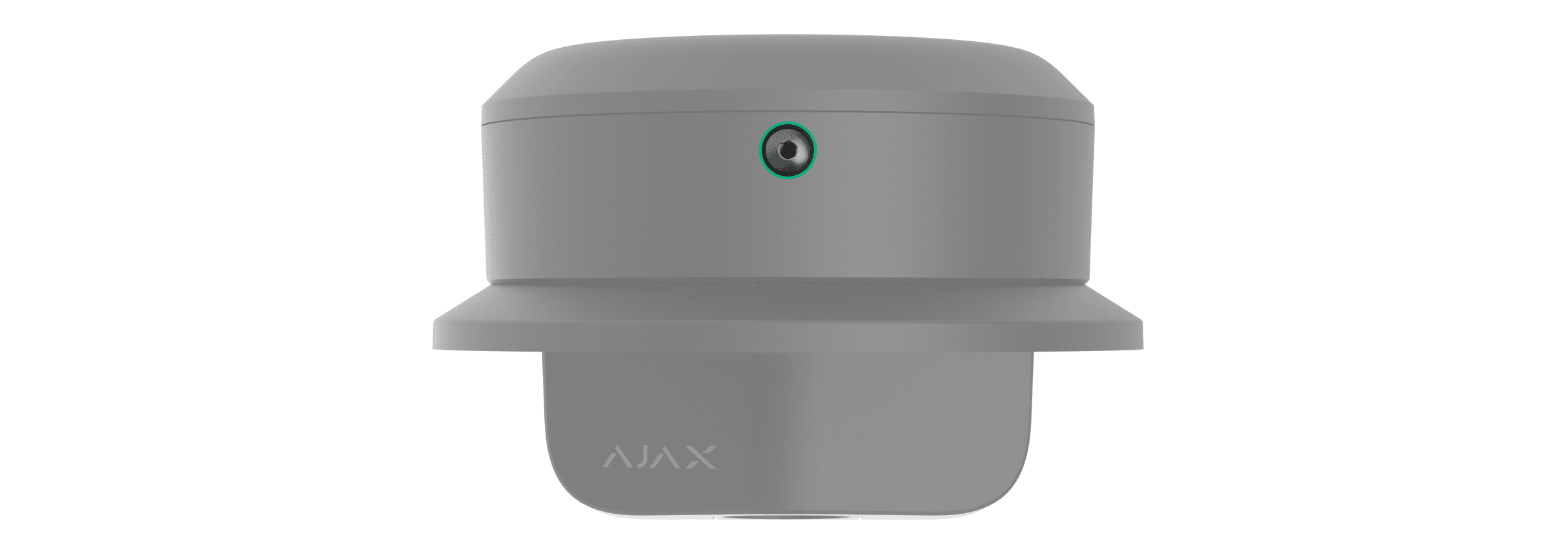

- Зберіть корпус MountCam. Закріпіть його за допомогою комплектного гвинта.
Обслуговування
MountCam не потребує обслуговування.
Технічні характеристики
Гарантія
Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.
Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.
Зв’язатися зі службою технічної підтримки:
Вироблено ТОВ «АС Манюфекчурінг»
