EN54 Indicator Jeweller — бездротовий адресний зовнішній індикатор спрацювання пожежного сповіщувача. Він встановлюється поруч з основними сповіщувачами, сертифікованими за стандартом EN 54, і забезпечує візуальне оповіщення про тривогу за допомогою червоного світла.
EN54 Indicator Jeweller працює у складі системи Ajax та обмінюється даними з приладом приймально-контрольним пожежним (ППКП) через захищений радіопротокол Jeweller. Дальність звʼязку з ППКП становить до 5550 футів за відсутності перешкод.
Функціональні елементи
- Світлодіодна рамка.
- Отвір, у який необхідно вставити спеціальний інструмент, щоб розблокувати замок.
- Кріпильна панель SmartBracket. Щоб зняти панель, вставте спеціальний інструмент у відповідний отвір і поверніть SmartBracket проти годинникової стрілки. Якщо пристрій розблоковано, просто поверніть SmartBracket проти годинникової стрілки.
- Отвори для кріплення SmartBracket до поверхні.
- Замок для кріплення пристрою на SmartBracket (використовувати необовʼязково).
- QR-код з ідентифікатором пристрою. Використовується, щоб додати пристрій на ППКП.
- Кнопка тампера. Спрацьовує в разі спроби зняти пристрій із кріпильної панелі.
- Кришки відсіків для батарей. Щоб замінити батареї, відкрийте кришки.
- Кнопка живлення.
Сумісні ППКП і ретранслятори радіосигналу
Для роботи EN54 Indicator Jeweller потрібен ППКП Ajax із версією OS Malevich 2.39 або новішою.
Принцип роботи
EN54 Indicator Jeweller — це бездротовий зовнішній індикатор, розроблений для систем пожежної сигналізації, що відповідають стандартам EN 54. Він встановлюється поруч з основними сповіщувачами, сертифікованими за стандартом EN 54, і забезпечує візуальне оповіщення про тривогу за допомогою червоного світла.
Індикатор призначений для випадків, коли сповіщувачі важко або неможливо побачити, зокрема коли вони розташовані за зачиненими дверима або підвісними стелями. Індикатор оповіщає користувачів про спрацювання, значно полегшуючи пошук джерела тривоги.
Пристрій працює від попередньо встановлених батарей і не потребує зовнішнього живлення. EN54 Indicator Jeweller контролює свій робочий стан та інформує систему про виникнення несправностей.
Протокол передавання даних Jeweller
Jeweller — це бездротовий протокол передавання даних, який забезпечує швидкий та надійний двосторонній звʼязок між ППКП і пристроями. Пристрій використовує Jeweller для передавання команд, тривог і подій.
Передавання подій на ПЦС
Тривоги системи Ajax надходять у застосунок Ajax PRO Desktop, а також на ПЦС у форматах SurGard (Contact ID), SIA (DC-09), ADEMCO 685 та інших протоколів.
Система з доданим EN54 Indicator Jeweller може передавати такі події:
- Апаратна несправність / відновлення пристрою.
- Тривога через низький заряд батареї / відновлення заряду батареї.
- Тривога/відновлення тампера.
- Втрата/відновлення звʼязку між EN54 Indicator Jeweller і ППКП.
Система дає змогу вимкнути індикацію несправностей і сповіщення про втрату звʼязку Jeweller для пристроїв EN54, які використовуються в мобільних середовищах, зокрема в пожежних автомобілях.
Як вимкнути сповіщення про втрату звʼязку через канал Jeweller для пристроїв EN54
Коли надходить сигнал тривоги, оператор ПЦС точно знає, що сталося й на якому обʼєкті. Адресність пристроїв Ajax дає змогу надсилати в застосунок Ajax PRO Desktop і на ПЦС не лише події, а й тип пристрою, його імʼя, зону, віртуальну кімнату й опис місця встановлення. Зверніть увагу, що перелік параметрів, які передаються, може відрізнятися залежно від типу ПЦС і вибраного протоколу зв’язку з ним.
Ідентифікатор і номер зони можна знайти у станах пристрою.
Вибір місця встановлення
Пристрій призначений для встановлення на вулиці та в приміщенні. Під час вибору місця встановлення слід враховувати видимість світлодіодної рамки, оскільки від цього залежить ефективність роботи пристрою.
Дотримуйтеся місцевих вимог пожежної безпеки під час вибору місця встановлення пристрою.
Щоб вибрати правильне місце встановлення EN54 Indicator Jeweller, слід також зважати на чинники, що впливають на роботу пристрою:
- Рівень сигналу Jeweller.
- Віддаленість пристрою від ППКП.
- Наявність перешкод для проходження радіосигналу, як-от стін, міжповерхових перекриттів або габаритних обʼєктів, розташованих у приміщенні.
Дотримуйтеся рекомендацій щодо розміщення пристрою на етапі проєктування системи. Проєктувати та встановлювати систему Ajax повинні лише професіонали. Перелік рекомендованих партнерів доступний за посиланням.
Рівень сигналу
Рівень сигналу визначається кількістю недоставлених або пошкоджених пакетів даних за певний проміжок часу. Про рівень сигналу повідомляє іконка
у вкладці Пристрої
в застосунках Ajax:
- три поділки — відмінний рівень сигналу;
- дві поділки — достатній рівень сигналу;
- одна поділка — низький рівень сигналу, стабільну роботу не гарантовано;
- перекреслена іконка — сигнал відсутній.
Зверніть увагу, що якщо рівень сигналу відмінний, пристрій може автоматично регулювати потужність радіопередавача, щоб зменшити енергоспоживання та радіозавади.
Запустіть тест рівня сигналу Jeweller перед встановленням. Тест перевіряє рівень сигналу за максимальної потужності радіопередавача. Відповідно до вимог стандарту EN 54, рівень сигналу між пристроєм і ППКП має становити щонайменше дві поділки.
Якщо під час тесту рівень сигналу становить одну поділку або відсутній, стабільну роботу пристрою не гарантовано. У такому разі рекомендується змінити розташування пристрою: переміщення навіть на 8 дюймів або поворот відносно ППКП може значно поліпшити рівень сигналу. Якщо після переміщення пристрій усе ще має низький або нестабільний рівень сигналу, використовуйте ретранслятор радіосигналу Ajax.
Детальну інформацію про те, як запустити тест рівня сигналу Jeweller, наведено в розділі Тестування працездатності.
Де не можна встановлювати пристрій
- Поблизу металевих предметів і дзеркал, оскільки вони спричиняють ослаблення й екранування сигналу.
- У приміщеннях із вологістю й температурою, що виходять за допустимі межі. Це може призвести до пошкодження пристрою.
- У місцях із низьким або нестабільним рівнем сигналу Jeweller. Це може призвести до втрати зв’язку з ППКП.
- На відстані ближче ніж 3 фути від ППКП або ретранслятора радіосигналу.
Встановлення
Перед монтажем EN54 Indicator Jeweller переконайтеся, що вибрано оптимальне місце встановлення, яке відповідає умовам цієї інструкції з використання.
Пристрій повинні встановлювати лише професіонали.
Щоб встановити пристрій:
- Зніміть кріпильну панель SmartBracket із пристрою. Щоб зняти панель, поверніть її проти годинникової стрілки.
- Закріпіть панель SmartBracket на поверхні за допомогою двостороннього скотчу або інших тимчасових кріплень. Знак ↑↑ на SmartBracket є інформативним: він може допомогти правильно вирівняти пристрій.
Використовуйте двосторонній скотч тільки для тимчасової фіксації. Закріплений на скотч пристрій може будь-якої миті відклеїтися від поверхні, що може призвести до його пошкодження в разі падіння.
- Додайте EN54 Indicator Jeweller на ППКП і привʼяжіть до пожежних сповіщувачів.
- Встановіть пристрій на кріпильну панель SmartBracket.
- Виконайте тестування працездатності пристрою.
- Зніміть пристрій із кріпильної панелі.
- Закріпіть панель SmartBracket комплектними гвинтами, використовуючи всі отвори. Якщо використовуються інші засоби кріплення, слід упевнитися, що вони не пошкоджують і не деформують кріпильну панель.
- Щоб додатково закріпити пристрій на SmartBracket за допомогою замка, переведіть блокувальний механізм у положення
. У цьому випадку, щоб зняти панель, потрібно вставити спеціальний інструмент у відповідний отвір.
- Встановіть пристрій на кріпильну панель SmartBracket.
- У разі потреби вирівняйте пристрій. Кріпильна панель SmartBracket дає змогу повертати пристрій на кут до 55°.
Додавання в систему
ППКП і пристрій повинні працювати на одній частоті, інакше вони будуть несумісні. Діапазон радіочастот пристроїв залежить від регіону продажу. Рекомендовано купувати та використовувати пристрої Ajax в одному регіоні. Діапазон робочих радіочастот можна уточнити у служби технічної підтримки Ajax.
Перш ніж додати пристрій
- Встановіть застосунок Ajax.
- Увійдіть в обліковий запис або створіть новий.
- Виберіть простір або створіть новий.
- Додайте хоча б одну віртуальну кімнату.
- Додайте в простір сумісний ППКП. Переконайтеся, що ППКП увімкнений і має доступ до інтернету: через Ethernet, Wi-Fi і/або стільникову мережу.
- Переконайтеся, що простір не перебуває в режимі охорони, а ППКП не оновлюється. Для цього перевірте стани в застосунку Ajax.
Додати пристрій на ППКП може лише адміністратор простору або PRO-користувач із доступом до налаштувань системи.
Додавання на ППКП
- Відкрийте застосунок Ajax. Виберіть простір, у який потрібно додати пристрій.
- Перейдіть у вкладку Пристрої та натисніть Додати пристрій.
- Відскануйте QR-код або введіть ідентифікатор пристрою вручну. QR-код можна знайти на корпусі пристрою під кріпильною панеллю SmartBracket. Також він продубльований на коробці пристрою.
- Задайте ім’я пристрою.
- Виберіть зону та віртуальну кімнату.
- У разі потреби вкажіть місце розташування пристрою в полі Розташування.
- Виберіть Додати пристрій, після чого почнеться зворотний відлік.
- Увімкніть пристрій, утримуючи кнопку живлення впродовж трьох секунд.
Доданий на ППКП пристрій з’явиться у списку пристроїв ППКП у застосунку Ajax. Інтервал оновлення станів пристроїв у списку залежить від налаштувань Jeweller; за початкових налаштувань він становить 36 секунд.
Якщо не вдалося додати пристрій на ППКП, повторіть спробу через пʼять секунд. Якщо на ППКП уже додано максимальну кількість пристроїв, під час спроби додати ще один пристрій буде надіслано відповідне сповіщення.
EN54 Indicator Jeweller працює лише з одним ППКП. Щойно пристрій додано на новий ППКП, він припиняє передавати команди на старий. Після додавання на новий ППКП пристрій не видаляється автоматично зі списку пристроїв старого ППКП. Це потрібно зробити вручну в застосунку Ajax.
Привʼязування до пожежних сповіщувачів
Після додавання індикатора EN54 Indicator Jeweller на ППКП його потрібно привʼязати до пожежних сповіщувачів, щоб він міг повідомляти про їхні тривоги. Якщо цього не зробити, індикатор не сповіщатиме про тривоги.
EN54 Indicator Jeweller можна привʼязати до пожежних сповіщувачів, створивши пожежний сценарій у системі.
Пожежний сценарій, який повʼязує індикатор із пожежними сповіщувачами, вважається одним сценарієм у межах загального ліміту сценаріїв на ППКП.
Щоб привʼязати EN54 Indicator Jeweller до пожежних сповіщувачів у застосунку Ajax:
- Виберіть простір і перейдіть у вкладку:
- Керування
→ Налаштування
→ Сценарії та розклад
- Керування
- Натисніть Додати сценарій та виберіть тип Пожежні сценарії EN-54.
- Вкажіть:
- Імʼя сценарію.
- Ініціатори. Виберіть пристрої, які виявляють пожежу й активують сценарій.
- Виконавці. Виберіть EN54 Indicator Jeweller і, якщо потрібно, інші пристрої, що реагують на спрацювання, оповіщаючи людей або керуючи системами обʼєкта.
- Сповіщення про виконання. Вкажіть, чи надсилати сповіщення користувачам системи під час виконання сценарію.
- Натисніть Зберегти.
Зверніть увагу, що виконавці (наприклад, EN54 Indicator Jeweller) можуть використовуватися лише в одному пожежному сценарії. Якщо пристрій-виконавець привʼязано до нового сценарію, система видаляє його з початкового.
Тестування працездатності
У системі Ajax передбачено декілька тестів, які допомагають правильно вибрати місце встановлення пристроїв. Для EN54 Indicator Jeweller доступні такі тести:
- Тест рівня сигналу Jeweller — щоб визначити рівень і стабільність сигналу між ППКП (або ретранслятором радіосигналу) і пристроєм через бездротовий протокол передавання даних Jeweller у місці встановлення пристрою.
- Тест індикації тривоги — перевірка світлодіодної індикації, щоб переконатися, що сигнал пожежної тривоги видно в приміщенні.
Щоб запустити тест:
- Відкрийте застосунок Ajax. Виберіть простір, на який додано пристрій.
- Перейдіть у вкладку Пристрої .
- Виберіть EN54 Indicator Jeweller.
- Натисніть на іконку шестерні , щоб перейти до налаштувань.
- Виберіть Тест рівня сигналу Jeweller або Тест індикації тривоги.
Також ви можете запустити Тест індикації тривоги на сенсорному екрані ППКП.
Іконки
Іконки в застосунку Ajax показують деякі стани EN54 Indicator Jeweller. Побачити їх можна в застосунку Ajax у вкладці Пристрої .
| Іконка | Значення |
|
Рівень сигналу Jeweller. відображає рівень сигналу між ППКП або ретранслятором радіосигналу та пристроєм. Рекомендоване значення — 3 поділки. |
 |
Рівень заряду батареї пристрою. |
 |
Пристрій працює через ретранслятор радіосигналу. |
 |
Світлодіодна рамка блискає. |
 |
Триває тестування пристрою. |
 |
У EN54 Indicator Jeweller виявлено несправність. Перелік несправностей доступний у станах пристрою. |
 |
EN54 Indicator Jeweller вимкнено. |
 |
Пристрій втратив звʼязок із ППКП, або ППКП втратив звʼязок із сервером Ajax Cloud. |
 |
Пристрій не було перенесено на новий ППКП. |
Стани

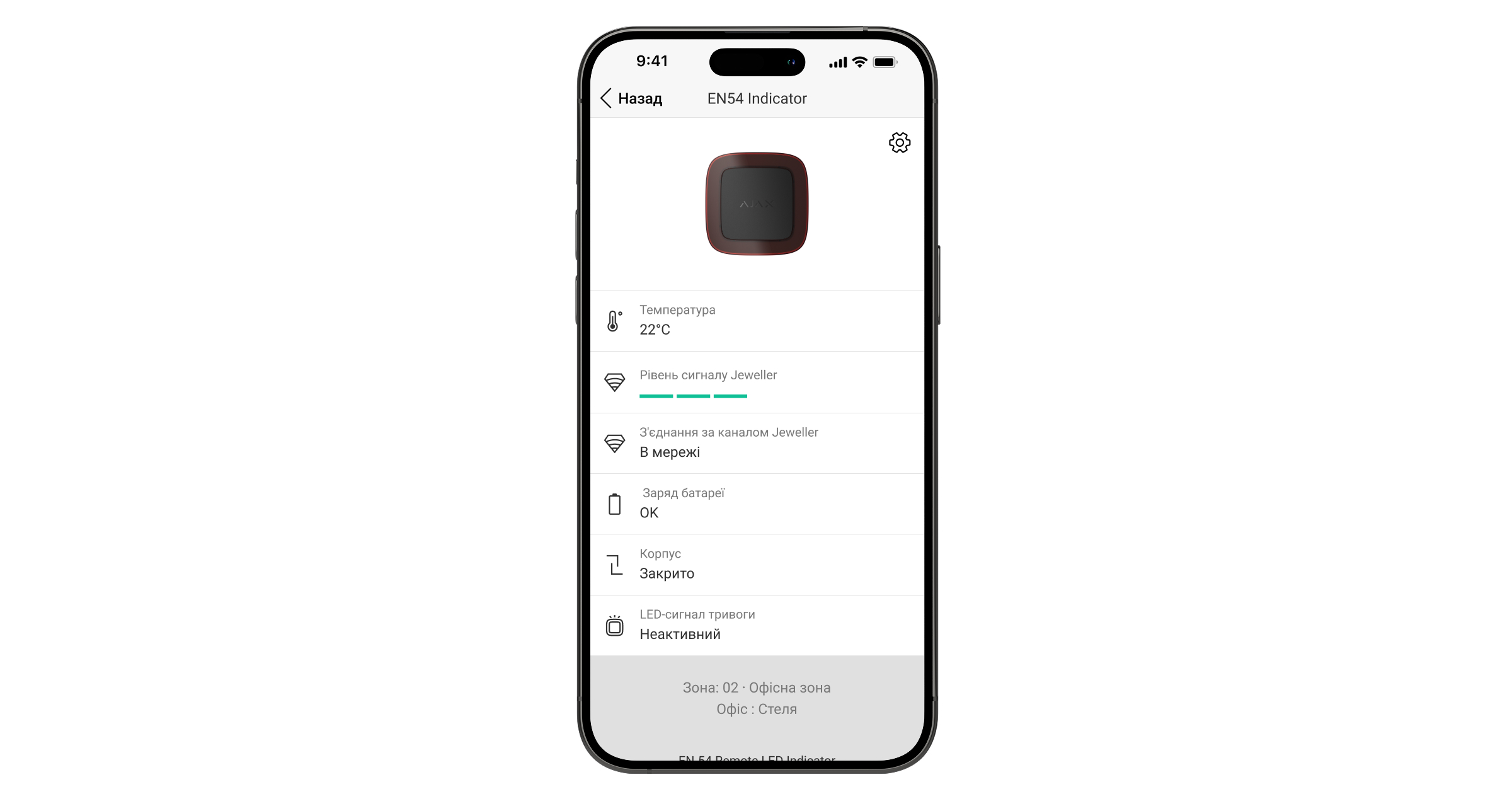

Стани містять інформацію про пристрій і його робочі параметри. Стани EN54 Indicator Jeweller можна перевірити в застосунках Ajax:
- Перейдіть у вкладку Пристрої .
- Виберіть EN54 Indicator Jeweller у списку.
| Параметр | Значення |
| Імпорт даних | Відображає помилку перенесення даних на новий ППКП:
|
| Несправність |
Пристрій має несправність. Якщо натиснути на Поле з’являється, лише якщо виявлено несправність. |
| Вимкнено |
Пристрій вимкнено. Пристрій не реагує на тривогу та не надсилає сповіщення користувачам і на ПЦС. Якщо натиснути на Поле з’являється, лише якщо пристрій вимкнено. |
| Тест | Триває тестування пристрою. Тест дає змогу переконатися, що пристрій коректно працює та забезпечує належне візуальне оповіщення. |
| Температура | Температура пристрою. Вимірюється EN54 Indicator Jeweller і змінюється залежно від температури навколишнього середовища. |
| Рівень сигналу Jeweller |
Рівень сигналу Jeweller між пристроєм і ППКП (або ретранслятором радіосигналу). Рекомендоване значення — 3 поділки. Jeweller — протокол для передавання команд, подій і тривог. |
| З’єднання за каналом Jeweller | Стан з’єднання за каналом Jeweller між пристроєм і ППКП (або ретранслятором радіосигналу):
|
| [Імʼя ретранслятора] | Стан з’єднання пристрою з ретранслятором радіосигналу:
Відображається, якщо пристрій працює через ретранслятор радіосигналу. |
| Заряд батареї | Рівень заряду батареї пристрою. Є три стани:
Коли батареї потрібно буде замінити, користувачі та охоронна компанія отримають відповідні сповіщення. |
| Корпус | Стан кнопки тампера, що реагує на спробу відірвати пристрій або відкрити його корпус:
|
| LED-сигнал тривоги | Стан візуального сигналу тривоги пристрою:
|
| Зона | Номер і назва зони, до якої привʼязано пристрій. |
| Кімната | Назва кімнати, до якої привʼязано пристрій. |
| Розташування | Детальне розташування пристрою. |
| Прошивка | Версія прошивки пристрою. |
| Ідентифікатор | Ідентифікатор EN54 Indicator Jeweller. Також вказаний на пристрої під SmartBracket і на коробці. |
| Пристрій № | Номер шлейфа (зони) пристрою. |
, відкриється список несправностей EN54 Indicator Jeweller.Налаштування

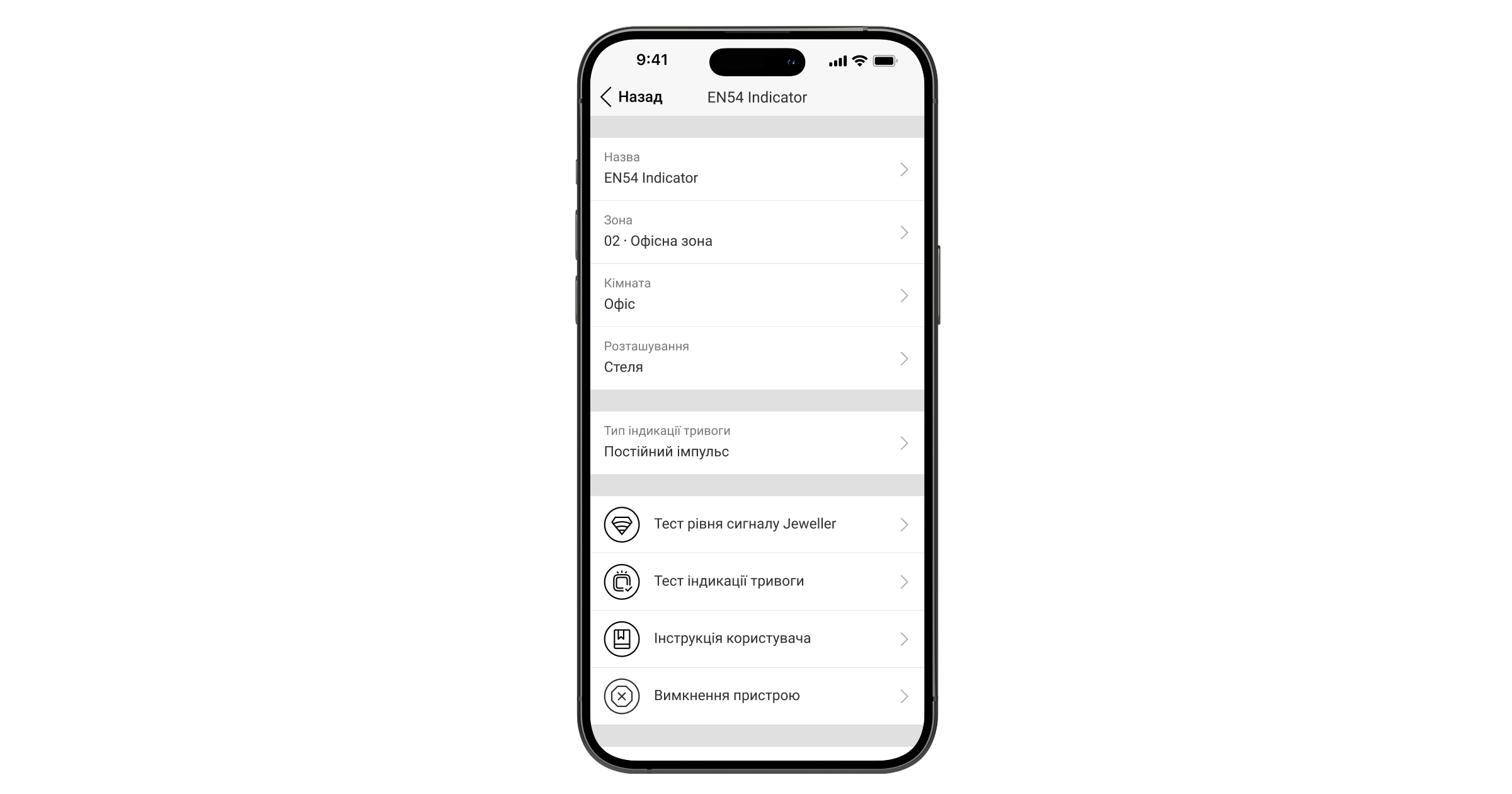

Щоб змінити налаштування EN54 Indicator Jeweller, у застосунку Ajax:
- Перейдіть у вкладку Пристрої .
- Виберіть EN54 Indicator Jeweller у списку.
- Перейдіть у Налаштування .
- Задайте потрібні налаштування.
- Натисніть Назад, щоб зберегти нові налаштування.
| Налаштування | Значення |
| Ім’я |
Ім’я пристрою. Відображається у списку пристроїв ППКП, тексті SMS і сповіщень у стрічці подій. Щоб змінити назву пристрою, натисніть на текстове поле. Ім’я може містити до 24 символів латиницею або до 12 символів кирилицею. |
| Зона |
Вибір зони, до якої привʼязано EN54 Indicator Jeweller. Номер зони відображається у тексті SMS і сповіщень у стрічці подій. |
| Кімната |
Вибір віртуальної кімнати, до якої привʼязано EN54 Indicator Jeweller. Назва кімнати відображається у тексті SMS і сповіщень у стрічці подій. |
| Розташування |
Детальне розташування пристрою. Відображається поруч із назвою кімнати у сповіщеннях стрічки подій. Поле з описом розташування може містити до 24 символів латиницею або кирилицею. |
| Тип індикації тривоги | Налаштування режиму роботи індикації тривоги світлодіодною рамкою:
Для режиму Постійний імпульс доступна опція Схема блимання, для якої можна задати параметри Увімкнений або Вимкнений. Для кожної опції можна налаштувати час від 100 до 1000 мілісекунд, щоб встановити певну схему блимання. |
| Тест рівня сигналу Jeweller |
Режим тестування рівня сигналу Jeweller. Тест дає змогу перевірити рівень сигналу між пристроєм і ППКП (або ретранслятором радіосигналу) через бездротовий протокол передавання даних Jeweller, щоб визначити оптимальне місце встановлення. |
| Тест індикації тривоги |
Переведення пристрою у режим Тест індикації тривоги. Тест дає змогу перевірити світлодіодну індикацію, щоб переконатися, що сигнали пожежної тривоги видно в приміщенні. Тест триває до 10 хвилин і може бути зупинений вручну в будь-який момент. |
| Інструкція з використання | Відкриває інструкцію з використання EN54 Indicator Jeweller у застосунку Ajax. |
| Вимкнення пристрою |
Опція дає змогу вимкнути пристрій. Пристрій залишається в системі, але не виявляє пожежу та не здіймає тривогу. |
| Видалити пристрій | Опція дає змогу відв’язати пристрій від ППКП і видалити його налаштування. |
Індикація
Світлодіодний індикатор EN54 Indicator Jeweller може світитися червоним кольором залежно від стану пристрою.
| Подія | Індикація світлодіодної рамки | Примітка |
| Тривога | Загоряється відповідно до налаштувань світлодіодної індикації пристрою. | |
| Увімкнення пристрою | Загоряється на 1 секунду. | Натисніть кнопку живлення й утримуйте її, доки не загориться світлодіодна рамка. |
| Вимкнення пристрою | Двічі швидко блискає. | Натисніть кнопку живлення й утримуйте її, доки не загориться світлодіодна рамка. |
| Спрацювання/відновлення кнопки тампера | Загоряється на 0,5 секунди. | Пристрій знято або встановлено на кріпильну панель SmartBracket. |
| Проведення тесту рівня сигналу Jeweller | Індикація залежить від рівня сигналу:
|
Несправності

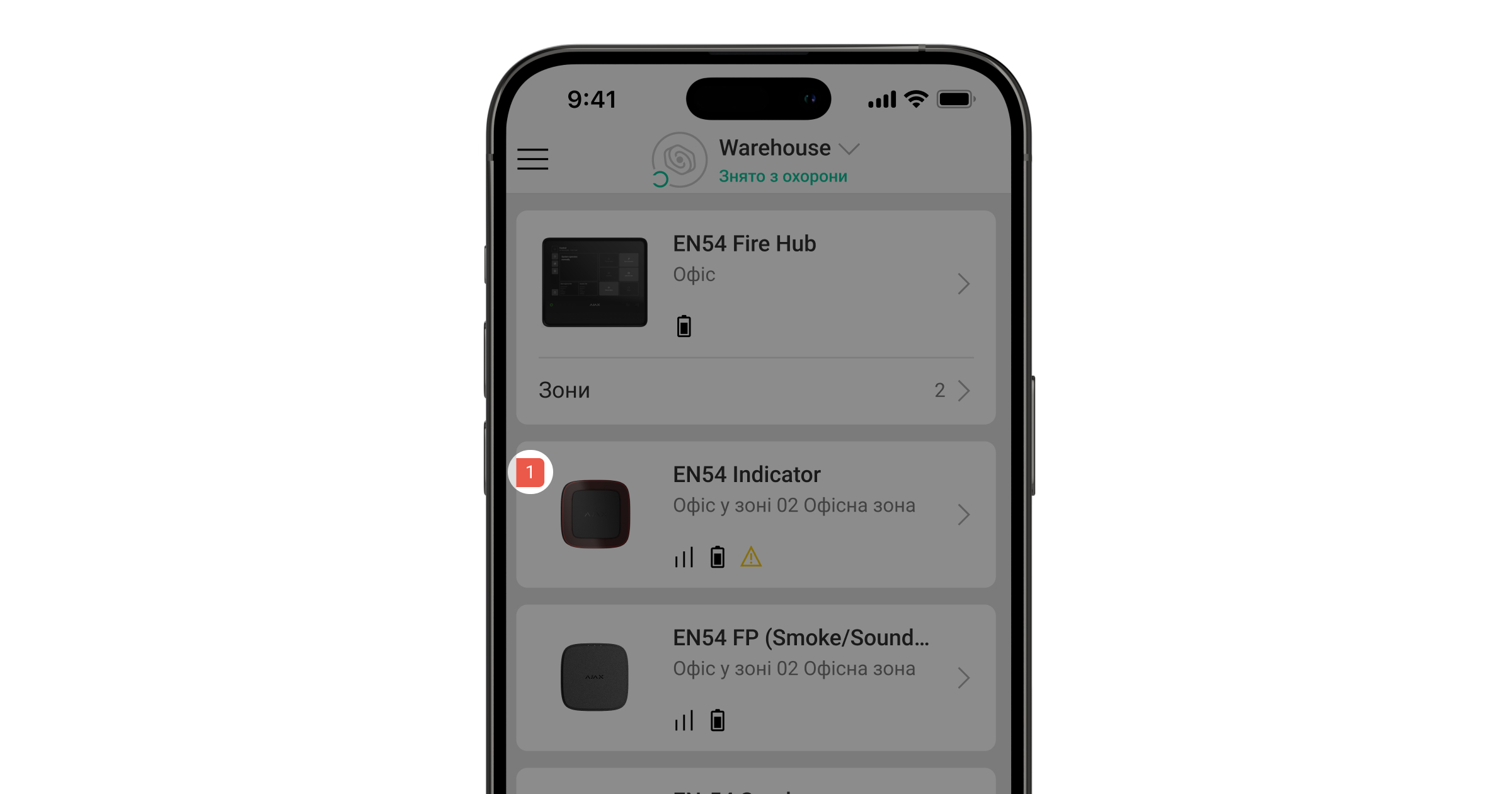

Якщо в EN54 Indicator Jeweller виявлено несправність, у застосунку Ajax на іконці пристрою відображається лічильник несправностей. Усі несправності можна побачити у станах пристрою. Поля з несправностями будуть підсвічуватися жовтим кольором. Також несправності відображаються у вкладці Керування на екрані ППКП. Більш детальну інформацію про несправність можна знайти у вкладках Події системи або Зони ППКП.
Несправність EN54 Indicator Jeweller відображається, якщо:
- Пристрій знято з кріпильної панелі SmartBracket або порушено її цілісність (спрацювала кнопка тампера).
- Відсутній зв’язок із ППКП або ретранслятором через канал Jeweller.
- Батарея пристрою розряджена.
- Пристрій має несправність.
Адміністратор або користувач із рівнем доступу 2 може вимкнути сповіщення про втрату звʼязку Jeweller. Функція Вимкнути сповіщення дає змогу вимкнути індикацію несправностей і сповіщення про тимчасову втрату звʼязку Jeweller для пристроїв EN54, які використовуються в мобільних середовищах, зокрема в пожежних автомобілях.
Обслуговування
Регулярно перевіряйте роботу пристрою. Очищайте корпус пристрою від пилу, павутиння й інших забруднень, щойно вони з’являтимуться. Використовуйте м’яку суху серветку для догляду за технікою. Не використовуйте для очищення пристрою речовини, що містять спирт, ацетон, бензин або інші активні розчинники.
Попередньо встановлені батареї забезпечують до пʼяти років автономної роботи за стандартних налаштувань Jeweller (інтервал опитування — 36 секунд). У разі розрядження батарей система надішле відповідне сповіщення.
Ми рекомендуємо замінити батареї відразу після отримання сповіщення. Бажано використовувати батареї Huiderui CR123A LiMnO2 (3 В; 1600 мА·год).
Переконайтеся, що батареї встановлено з дотриманням полярності. Полярність позначена всередині корпусу. Після заміни батарей запустіть Тестування працездатності, щоб упевнитися, що пристрій працює належним чином.
Гарантія
Гарантія на продукцію Товариства з обмеженою відповідальністю «Аджакс Сістемс Манюфекчурінг» діє 2 роки після придбання.
Якщо пристрій працює некоректно, рекомендуємо спочатку звернутися до служби технічної підтримки Ajax: у більшості випадків технічні питання можна владнати дистанційно.
Зв’язатися зі службою технічної підтримки:
Вироблено ТОВ «АС Манюфекчурінг»
