Дякуємо за участь в програмі бета-тестування дротової лінійки Fibra. Завдання тесту — перевірити роботу дротових систем Ajax в умовах реальних об’єктів. Ви також можете додати до системи бездротові пристрої Ajax, Superior Hub Hybrid підтримує і їх.
Для тесту ми безоплатно надаємо конфігурацію охоронної системи, що відповідає специфіці вашого об’єкту. Після закінчення тесту пристрої залишаться у вас.
Одна з головних умов тесту — кваліфікований монтаж тестової системи (використовуючи якісні дроти, резервний акумулятор). Скористайтесь порадами цього керівництва, щоб встановити дротову систему безпеки Ajax правильно.
При виявленні будь-яких несправностей або помилок, будь ласка, звертайтесь до служби підтримки Ajax та надсилайте звіт про проблему через застосунок Ajax.
Як надіслати звіт про проблему
Загальна інформація
Кількість жил кабелю для лінії Fibra: 4 жили (+24 V, A, B, GND).
Рекомендовані типи кабелю:
- Вита пара U/UTP cat.5 (4×2×0,51)
- Сигнальний кабель ALARM (4×0,22).
Довжина лінії Fibra: до 2000 метрів.
Топологія підключення пристроїв: зірка (хаб та 8 ліній Fibra; одна шина не може розходитись на декілька ліній).
Кількість шин: 8.
Рекомендації по підключенню та монтажу

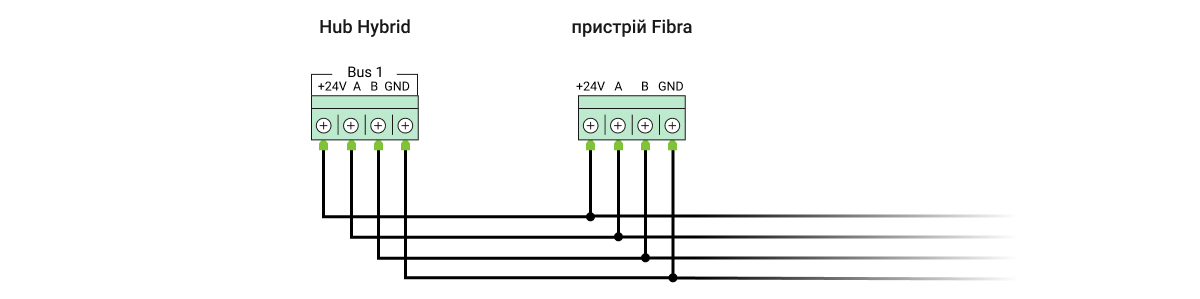

Обов’язково дотримуйтесь полярності та порядку під’єднання дротів. Не змінюйте між собою дроти A та B чи +24 V та GND.
- +24 V — фаза живлення
- А, B — сигнальні клеми
- GND — заземлення
При під’єднанні пристроїв Fibra користуйтесь інструкцією з використання відповідного пристрою. Інструкції містять детальні поради, а також схеми під’єднання пристроїв.
Живлення ліній Fibra (шин) під час монтажу має бути вимкнено під час монтажу та під’єднання дротових пристроїв.
При виникненні будь-яких питань не соромтесь звертатись до служби підтримки Ajax чи писати в чат бета-тестувальників.
Перед початком бета-тестування
- Проведіть дротові лінії Fibra до пристроїв, що будуть встановлюватись на об’єкті. система безпеки Ajax підтримує підключення за топологією Зірка. Під’єднання Кільцем поки що не доступне для тестування. Воно буде реалізоване в майбутніх оновленнях OS Maleivich.
- Для повноцінного керування дротовою системою вам потрібно отримати бета-версію застосунку Ajax. Для цього, будь ласка, заповніть форму за посиланням. Протягом 24-х годин після заповнення форми ви отримаєте підтвердження на вказану пошту. Перейдіть за посиланням отриманого листа, щоб встановити бета-версію застосунку.
Після отримання пристроїв Fibra
- Під’єднайте дротові пристрої до ліній Fibra. До однієї лінії Fibra можна під’єднувати пристрої різних типів: датчики, клавіатури, сирени. Встановіть термінуючий резистор 120 Ом між клемами A та B останнього пристрою лінії. Термінуючі резистори входять до монтажного комплекту Superior Hub Hybrid.
- Встановіть хаб, під’єднайте до нього лінії Fibra та резервний акумулятор. Використовуйте акумулятор на 12 В⎓ ємністю 4 або 7 А∙год. Максимальні розміри акумулятора для встановлення в корпус – 151 × 65 × 94 мм, вага – 5 кг.
- Увімкніть хаб та під’єднайте його до інтернету. Централь підключається до інтернету через Ethernet і дві 2G сім-картки. Під’єднайте хаб за усіма каналами зв’язку для більшої надійності та доступності системи. Пріоритетний канал зв’язку — Ethernet. Лог-файли, що допоможуть нам діагностувати та розв’язати проблеми, якщо такі виникнуть, надсилаються лише цим каналом зв’язку.
- Додайте хаб до вашого облікового запису у PRO-застосунку.
- Додайте дротові пристрої Fibra до хабу. Зробити це можна вручну чи за допомогою автоматичного сканування шин. Враховуйте, що сканування шин може запустити лише PRO-акаунт з правами на налаштування системи.
- Встановіть необхідні налаштування для системи та під’єднаних пристроїв.
- Додайте наш обліковий запис до хабу. Запрошення необхідно направити на пошту [email protected]. Запрошення надсилається за через меню Інсталятори (Застосунок Ajax — Потрібний хаб — Пристрої
— Хаб — Налаштування — Інсталятори). - Запросіть інших користувачів для керування системою. Ви можете керувати дозволами доданих користувачів: обмежувати доступ до певних груп, камер, налаштувань системи, а також визначати типи сповіщень. Перш ніж запрошувати нових користувачів радимо створити для них обліковий запис.
— Хаб — Налаштування
— Інсталятори).Після монтажу
Після встановлення та налаштування пристроїв обов’язково проведіть:
- Тест рівня сигналу Fibra. Рекомендовані значення — 2–3 поділки. За рівня сигналу в одну або нуль поділок ми не гарантуємо стабільну роботу пристрою.
- Тест зони виявлення. Тест допоможе перевірити роботу датчиків та визначити їх зону детектування тривог. Якщо датчик під час тестування не реагував на тривогу у 5 випадках із 5 — встановіть інший рівень чутливості або перегляньте розташування датчику.
- Тест живлення шин. Тест імітує максимально можливе енергоспоживання пристроїв системи. Якщо система проходить тест, ви можете бути впевнені, що всім її пристроям буде достатньо живлення в будь-яких ситуаціях. Враховуйте, що під час тесту живлення шин активуються під’єднані дротові сирени.
При виникненні будь-яких проблем або неочікуваної поведінки застосунків чи обладнання, будь ласка, сповістіть про це в чаті бета-тестувальників.
Додаткові можливості
Якщо у вас є бездротові пристрої Ajax, ви також можете додати їх до складу системи безпеки. Після їх встановлення обов’язково проведіть тести рівня сигналу Jeweller, рівня сигналу Wings та тести зони виявлення.
Увімкніть Режим груп, щоб розподілити пристрої між групами й налаштувати безпеку відповідно до призначення приміщення, розкладу чи дозволів користувачів. Режимом безпеки кожної групи можна керувати окремо.
До системи можна під’єднати сторонні камери: реалізовано інтеграцію з IP-камерами та відеореєстраторами Dahua, Hikvision, Safire, EZVIZ та Uniview. Пристрої відеоспостереження інших виробників можна під’єднати за RTSP посиланням на відеопотік. Загалом до системи можна під’єднати до 25 пристроїв відеоспостереження.
Superior Hub Hybrid підтримує до 32 сценаріїв автоматизації. Він може керувати охороною всього об’єкта чи групи за розкладом; активувати дим-машину, якщо до приміщення проникнуть зловмисники; перекрити воду в разі протікання; керувати освітлювальними приладами, електрозамками, ролетами й гаражними воротами — в разі зміни режиму охорони, натискання кнопки або за тривогою датчика.
