كاشف DoorProtect هو كاشف لاسلكي مُصمم لرصد فتح الباب والنافذة لأغراض الاستخدام الداخلي. يمكن أن يعمل حتى 7 سنوات باستخدام بطارية مثبتة مسبقًا وبإمكانه اكتشاف ما يزيد عن مليون عملية فتح. ويحتوي الكاشف على مقبس لتوصيل جهاز كاشف خارجي.
إن العنصر الوظيفي لكاشف DoorProtect عبارة عن مُرحِّل ريشة تلامس محكم الإغلاق. ويتكون من ملامسات مغناطيسية حديدية موضوعة في لمبة تشكل دائرة متواصلة تحت تأثير مغناطيس ثابت.
يعمل كاشف doorprotect ضمن نظام ajax الأمني، ويمكنه الاتصال عبر بروتوكول Jeweller اللاسلكي المحمي. ويصل نطاق الاتصال إلى 1200 متر في خط الرؤية. وباستخدام وحدتيَّ الدمج uartBridge أو ocBridge Plus، يمكن استخدام كاشف DoorProtect كجزء من الأنظمة الأمنية التابعة لأطراف خارجية.
يتم إعداد الكاشف عبر تطبيقات Ajax المُخصصة لأنظمة التشغيل iOS وأندرويد وmacOS وويندوز. إذ يُرسل التطبيق إشعارات إلى المستخدم بجميع الأحداث عبر الإشعارات الفورية أو الرسائل النصية القصيرة أو المكالمات الهاتفية (إذا تم تفعيلها).
يتميز نظام Ajax الأمني بالاكتفاء الذاتي، ولكن يمكن للمستخدم توصيله بمحطة مراقبة مركزية مملوكة لشركة أمنية خاصة.
العناصر الوظيفية
- كاشف DoorProtect
- مغناطيس كبير (يجب وضعه على يمين الكاشف)
- مغناطيس صغير (يجب وضعه على يمين الكاشف)
- مؤشر LED
- لوحة تركيب SmartBracket (مطلوب وجود جزء مثقوب لتشغيل خاصية الحماية من التلاعب في حال وجود أي محاولة لتفكيك الكاشف. لا تحاول كسرها مطلقًا!)
- مقبس توصيل الكاشف الخارجي
- رمز QR
- زر تشغيل الجهاز
- زر الحماية من التلاعب
مبادئ التشغيل
يتكون كاشف DoorProtect من جزأين: الكاشف مزود بمُرحِّل ريشة تلامس محكم الإغلاق، ومغناطيس ثابت. قم بتوصيل الكاشف بإطار الباب، بينما يمكن توصيل المغناطيس بالجناح المتحرك أو الجزء المنزلق من الباب. إذا كان مُرحِّل ريشة التلامس المحكم الإغلاق موجودًا في نطاق منطقة تغطية المجال المغناطيسي، فإنه يتسبب في إغلاق الدائرة، مما يعني أن الكاشف مغلق. يؤدي فتح الباب إلى دفع المغناطيس للخارج من مُرحِّل ريشة التلامس المحكم الإغلاق وفتح الدائرة. بهذه الطريقة، يتعرف الكاشف على عملية الفتح.
قم بتوصيل المغناطيس بالجانب الأيمن من الكاشف.
يعمل المغناطيس الصغير على مسافة 1 سم، والكبير حتى مسافة 2 سم.
بعد التفعيل، يُرسِل كاشف DoorProtect على الفور إشارة الإنذار إلى لوحة التحكُّم، مما يؤدي إلى تفعيل صفارات الإنذار وإشعار المستخدم وشركة الأمن.
إقران الكاشف
قبل بدء عملية الإقران:
- باتباع التوصيات الواردة في إرشادات لوحة التحكُّم، ثبِّت تطبيق Ajax على هاتفك الذكي. وأنشئ حسابًا، وأضِف لوحة التحكُّم إلى التطبيق، وأنشئ غرفة واحدة على الأقل.
- شغِّل لوحة التحكُّم وتحقَّق من اتصال الإنترنت (عبر كابل إيثرنت و/أو شبكة النظام العالمي للاتصالات المتنقلة “GSM”).
- تأكَّد من إيقاف لوحة التحكُّم وعدم تحديثها عن طريق التحقُّق من حالتها في التطبيق.
يمكن فقط للمستخدمين الذين لديهم حقوق المسؤول إضافة الجهاز إلى لوحة التحكُّم.
كيفية إقران الكاشف بلوحة التحكُّم:
- حدِّد الخيار إضافة جهاز في تطبيق Ajax.
- امنح الجهاز اسمًا، وامسح رمز QR (الموجود على الهيكل والعبوة) ضوئيًا أو اكتبه يدويًا، وحدِّد موقع الغرفة.
- حدِّد الخيار إضافة – وسيبدأ العد التنازلي.
- شغِّل الجهاز.
لتتم عملية الاكتشاف والإقران، يجب أن يكون الكاشف موجودًا داخل منطقة تغطية الشبكة اللاسلكية للوحة التحكُّم (في المنشأة نفسها).
يتم إرسال طلب الاتصال بلوحة التحكُّم لفترة قصيرة في لحظة تشغيل الجهاز.
إذا فشلت عملية الإقران بلوحة التحكُّم، يُرجى إيقاف تشغيل الكاشف لمدة 5 ثوانٍ وإعادة المحاولة.
إذا تمت عملية إقران الكاشف بلوحة التحكُّم، فسيظهر الكاشف في قائمة الأجهزة ضمن تطبيق Ajax. ويعتمد تحديث أوضاع الكاشفات في القائمة على الفاصل الزمني لفحص اتصال الكاشف المُعيَّن في إعدادات لوحة التحكُّم. القيمة الافتراضية هي 36 ثانية.
الاتصال بأنظمة أطراف خارجية
لتوصيل الكاشف بوحدة مركزية أمنية تابعة لطرف خارجي باستخدام وحدتيَّ الدمج uartBridge أو ocBridge Plus، اتَّبِع التوصيات الواردة في دليل استخدام الجهاز المعني.
الحالات
- الأجهزة
- كاشف DoorProtect
| المعلَّمة | القيمة |
| درجة حرارة | درجة حرارة الكاشف. يتم قياس درجة الحرارة على المعالج وتتغير تدريجيًا |
| قوة إشارة البروتوكول Jeweller | قوة الإشارة بين لوحة التحكُّم والكاشف |
| شحن البطارية |
مستوى بطارية الجهاز. تُعرض كنسبة مئوية |
| الغطاء | حالة الحماية من التلاعب، والتي تتعامل مع انفصال جسم الكاشف أو إتلافه |
| التأخير عند الدخول، بالثواني | وقت التأخير عند الدخول |
| التأخير عند المغادرة، بالثواني | وقت التأخير عند الدخول |
| مقوي الإشارة اللاسلكية ReX | يشير إلى ما إذا تم توجيه الكاشف من خلال مقوي الإشارة اللاسلكية. |
| الاتصال | حالة الاتصال بين لوحة التحكُّم والكاشف |
| الكاشف الأساسي | حالة الكاشف الأساسي |
| التلامس الخارجي | حالة الكاشف الخارجي المتصل بكاشف DoorProtect |
| نشط دائمًا | إذا كان نشطًا، سيكون الكاشف مفعَّلاً باستمرار |
| الإيقاف المؤقت | تعرض حالة وظيفة الإيقاف المؤقت للجهاز:
|
| البرنامج الثابت | إصدار البرنامج الثابت للكاشف |
| مُعرِّف الجهاز | مُعرِّف الجهاز |
عملية الإعداد
- الأجهزة
- كاشف DoorProtect
- الإعدادات
| الإعداد | القيمة |
| الحقل الأول | يمكن تعديل اسم الكاشف |
| الغرفة | اختيار الغرفة الافتراضية التي تم تعيين الجهاز لها |
| التأخير عند الدخول، بالثواني | ضبط وقت التأخير عند الدخول |
| التأخير عند المغادرة، بالثواني | ضبط وقت التأخير عند الخروج |
| التأخير في الوضع الليلي | تشغيل التأخير عند استخدام الوضع الليلي |
| التفعيل في الوضع الليلي | إذا كان نشطًا، سيتحول الكاشف إلى الوضع المُفعَّل عند استخدام الوضع الليلي |
| مؤشر LED للإنذار |
يسمح لك بتعطيل وميض مؤشر LED أثناء الإنذار. متاح في الأجهزة التي تحتوي على برنامج ثابت من الإصدار 5.55.0.0 أو أحدث كيفية العثور على إصدار البرنامج الثابت أو معرِّف الكاشف أو الجهاز؟ |
| الكاشف الأساسي | إذا كان نشطًا، سيستجيب كاشف DoorProtect بشكل أساسي للفتح/الإغلاق |
| التلامس الخارجي | إذا كان نشطًا، يسجل الكاشف إنذارات الكاشف الخارجية |
| نشط دائمًا | إذا كان نشطًا، يسجل الكاشف دائمًا عمليات الفتح/الإغلاق |
| التنبيه بإطلاق صفارة الإنذار إذا تم اكتشاف عملية فتح | إذا كان نشطًا، يتم تنشيط صفارات الانذار المضافة إلى النظام عند اكتشاف عملية فتح |
| تفعيل صفارة الإنذار إذا تم فتح نقاط التلامس الخارجية | إذا كان نشطًا، يتم تنشيط صفارات الانذار المضافة إلى النظام أثناء وجود إنذار كاشف خارجي |
| اختبار قوة إشارة Jeweller | يحوِّل الكاشف إلى وضع اختبار قوة الإشارة |
| اختبار منطقة الكشف | يحوِّل الكاشف إلى اختبار منطقة الكشف |
| اختبار تلاشي الإشارة | يحوِّل الكاشف إلى وضع اختبار تلاشي الإشارة (متاح للكاشفات التي تحتوي على إصدار البرنامج الثابت 3.50 والإصدارات الأحدث) |
| الإيقاف المؤقت |
يسمح للمستخدم بفصل الجهاز بدون إزالته من النظام. يتوفر خيارين:
تعرَّف على المزيد حول الإيقاف المؤقت للأجهزة يمكن للنظام أيضًا إيقاف الأجهزة تلقائيًا عند تجاوز عدد الإنذارات المُحدَّد أو عند انتهاء موقت الاسترداد. |
| دليل الاستخدام | يفتح دليل استخدام الكاشف |
| إلغاء إقران الجهاز | يفصل الكاشف عن لوحة التحكُّم ويحذف إعداداته |
المؤشر
| الحدث | المؤشر | الملاحظات |
| تشغيل الكاشف | يُضيء بلون أخضر لحوالي ثانية واحدة | |
| الكاشف متصل بلوحة التحكُّموocBridge Plus وuartBridge | يضيء لبضع ثوانٍ | |
| تنشيط الإنذار/الحماية من التلاعب | يُضيء بلون أخضر لحوالي ثانية واحدة | يتم إرسال الإنذار مرة واحدة كل 5 ثوانٍ |
| البطارية تحتاج إلى الاستبدال | أثناء التنبيه، يُضيء بلون أخضر ببطء وينطفئ ببطء | تم وصف استبدال بطارية الكاشف في دليل استبدال البطارية |
اختبار الوظائف
يسمح نظام الأمان Ajax بإجراء اختبارات للتحقُّق من وظائف الأجهزة المتصلة.
لا تبدأ الاختبارات على الفور ولكن في غضون 36 ثانية بشكل افتراضي. يعتمد وقت البدء على الفاصل الزمني لفحص الاتصال (الفقرة الخاصة بإعدادات “Jeweller” في لوحة التحكُّم).
تثبيت الكاشف
اختيار الموقع
يتم تحديد موقع DoorProtect من خلال بعده عن لوحة التحكُّم ووجود أي عوائق بين الأجهزة التي تعيق إرسال الإشارات اللاسلكية: الجدران والأرضيات المُدخلة والأغراض الكبيرة الموجودة داخل الغرفة.
تم تطوير الجهاز للاستخدام الداخلي فقط.
تحقَّق من مستوى الإشارة في موقع التثبيت
إذا كان مستوى الإشارة منخفضًا (شرطة واحد)، فلا يمكننا ضمان استقرار تشغيل النظام الأمني. لذا، اتخِذ جميع التدابير الممكنة لتحسين جودة الإشارة! أو على الأقل، غيِّر مكان الجهاز: فمن الممكن أن يسهم تغيير المكان ولو بمقدار 20 سم في تحسين جودة الاستقبال بشكل كبير.
إذا ظلت قوة إشارة الجهاز منخفضة أو غير مستقرة بعد تغيير موقعه، فاستخدم مقوي الإشارة اللاسلكية ReX.
يقع الكاشف إما داخل إطار الباب أو خارجه (إطار النافذة).
عند تثبيت الكاشف في اللوحات العمودية (داخل الإطار)، استخدِم المغناطيس الصغير. يجب ألا تزيد المسافة بين المغناطيس والكاشف عن 1 سم.
عند وضع أجزاء الكاشف DoorProtect في المستوى نفسه، استخدِم المغناطيس الكبير. ويبلغ حد التشغيل 2 سم.
قم بتوصيل المغناطيس بالجزء المتحرك من الباب (النافذة) على يمين الكاشف. الجانب الذي يجب توصيل المغناطيس به محدد بسهم على هيكل الكاشف. إذا لزم الأمر، يمكن وضع الكاشف أفقيًا.
تثبيت الكاشف
قبل تثبيت الكاشف، تأكَّد من تحديد الموقع الأمثل وأنه يتوافق مع إرشادات هذا الدليل!

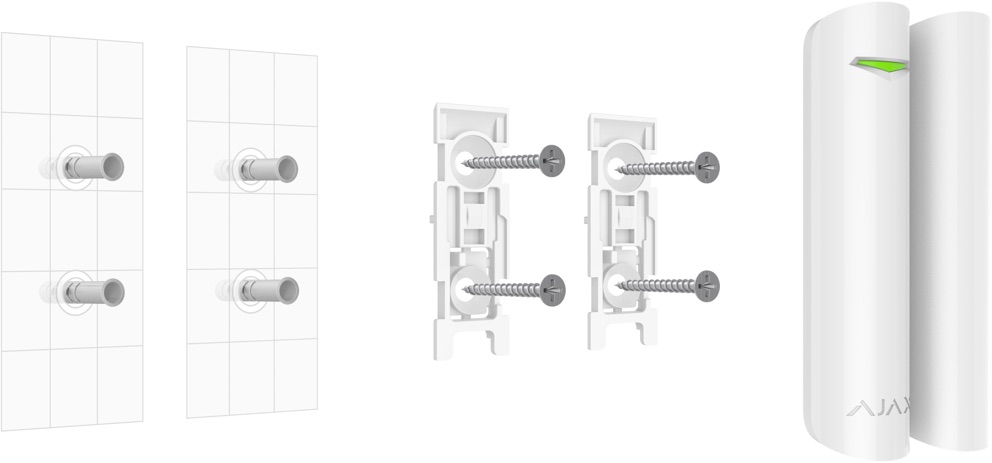

- ثبِّت لوحات التركيب SmartBracket والمغناطيس باستخدام البراغي المُرفقة. في حالة استخدام أي جهاز مرفق آخر، تأكَّد من أنه لا يتسبب في تلف اللوحة أو تشويهها.
يمكن استخدام الشريط اللاصق للتثبيت المؤقت فقط. إذ سيجف الشريط اللاصق مع مرور الوقت، مما قد يؤدي إلى سقوط كاشف DoorProtect وتشغيل النظام الأمني بالتالي. علاوة على ذلك، قد يتعطل الجهاز بسبب تعرضه للاصطدام.
- ضع الكاشف على لوحة التركيب. بعد تثبيت الكاشف في لوحة SmartBracket، سيومض مؤشر LED مما يشير إلى أن وظيفة الحماية من التلاعب مُغلقة.
إذا لم يومض مؤشر LED بعد التثبيت في لوحة SmartBracket، تحقَّق من حالة الحماية من التلاعب في تطبيق Ajax ثم اضبط مستوى إحكام اللوحة.
إذا تم إبعاد الكاشف عن السطح أو تمت إزالته من لوحة التركيب، فستتلقى إشعارًا بذلك.
- ضع المغناطيس على لوحة التركيب.
لا تثبت الكاشف:
- خارج المبنى (في الهواء الطلق)؛
- بالقرب من أي أجسام معدنية أو مرايا تسبب تلاشي الإشارة أو تشويشها؛
- داخل أي مكان تتعدى درجة الحرارة والرطوبة فيه الحدود المسموح بها؛
- ضمن مسافة أقرب من 1 متر إلى لوحة التحكُّم.
توصيل كاشف سلكي من طرف خارجي
يمكن توصيل كاشف سلكي مزود بنوع تلامس مغلق طبيعيًا بكاشف DoorProtect باستخدام مشبك طرفي خارجي.
نوصي بتثبيت كاشف سلكي على مسافة لا تزيد عن متر واحد، إذ أن زيادة طول السلك ستزيد من خطر تلفه وتقلل من جودة الاتصال بين الكاشفات.
لإخراج السلك من هيكل الكاشف، افصل المقبس:
إذا تم تشغيل الكاشف الخارجي، فستتلقى إشعارًا.
صيانة الكاشف واستبدال البطارية
تحقَّق من القدرة التشغيلية لكاشف DoorProtect بانتظام.
نظِّف هيكل الكاشف من الغبار ونسيج العنكبوت وغيرها من الملوثات عند ظهورها. استخدِم منديلاً جافًا ناعمًا ومناسبًا لصيانة المعدات.
لا تستخدم أي مواد تحتوي على الكحول والأسيتون والبنزين والمذيبات النشطة الأخرى لتنظيف الكاشف.
يعتمد عمر البطارية على جودتها، ومعدل تكرار تشغيل الكاشف، والفاصل الزمني لفحص اتصال الكاشفات بواسطة لوحة التحكُّم.
إذا تم فتح الباب 10 مرات في اليوم وكان الفاصل الزمني لفحص الاتصال 60 ثانية، سيعمل كاشف DoorProtect حتى 7 سنوات باستخدام البطارية المُثبتة مسبقًا. وسيؤدي ضبط الفاصل الزمني لفحص الاتصال على 12 ثانية، إلى تقليل عمر البطارية ليصبح سنتين.
ما مدة تشغيل أجهزة Ajax باستخدام البطاريات وما الذي يؤثر عليها
إذا تم تفريغ بطارية الكاشف، فستتلقى إشعارًا بذلك، وإذا تم تنشيط الكاشف أو وظيفة الحماية من التلاعب، سيضيء مؤشر LED وينطفئ بصورة خافتة.
المواصفات الفنية
| الحساس | مُرحِّل ريشة تلامس محكم الإغلاق |
| حد تشغيل الكاشف |
1 سم (مغناطيس صغير) 2 سم (مغناطيس كبير) |
| الحماية من التلاعب | نعم |
| مقبس لتوصيل الكاشفات السلكية | نعم، مغلق طبيعيًا |
| نطاق التردد | 868.0 – 868.6 ميجاهرتز أو 868.7 – 869.2 ميجاهرتز حسب منطقة البيع |
| التوافق | يعمل مع جميع لوحات تحكُّم Ajax، مقويات الإشارة، ocBridge Plus، و uartBridge |
| أقصى طاقة خرج تردد لاسلكي | حتى 20 ميجاوات |
| التعديل | GFSK |
| نطاق الإشارة اللاسلكية | حتى 1200 م (بدون وجود أي عوائق) |
| الإمداد بالطاقة | بطارية واحدة من النوع CR123A، بقدرة 3 فولت |
| عمر البطارية | حتى 7 سنوات |
| طريقة التثبيت | داخليًا |
| فئة الحماية | IP50 |
| نطاق درجة حرارة التشغيل | من -10 درجة مئوية حتى + 40 درجة مئوية |
| درجة الرطوبة عند التشغيل | ما يصل إلى 75% |
| الأبعاد | Ø 20 × 90 مم |
| الوزن | 29 جم |
| فترة الصيانة | 10 سنوات |
| الشهادة | مستوى الأمان 2، الفئة البيئية II بما يتوافق مع متطلبات المعايير EN 50131-1، وEN 50131-2-6، وEN 50131-5-3 |
المجموعة الكاملة
- كاشف DoorProtect
- لوحة تركيب SmartBracket
- بطارية CR123A (مثبتة مسبقًا)
- مغناطيس كبير
- مغناطيس صغير
- المشبك الطرفي المثبت بالخارج
- مجموعة أدوات التثبيت
- دليل البدء السريع
الضمان
يسري ضمان منتجات شركة “AJAX SYSTEMS MANUFACTURING” ذات المسؤولية المحدودة لمدة عامين بعد الشراء ولا ينطبق على البطارية المثبتة مسبقًا.
إذا لم يعمل الجهاز على النحو المطلوب، يجب عليك أولاً الاتصال بخدمة الدعم، ففي نصف الحالات، يمكن حل المشكلات الفنية عن بُعد!
الدعم الفني: [email protected]
