Internal battery RB (6.4V/36Ah) — це перезарядна батарея, що використовується для живлення хаба. Вона складається з комплекту із 36 літій-залізо-фосфатних (LiFePO₄) акумуляторних елементів.
Функціональні елементи
- Батарея.
- Кабель.
- Розʼєм для підʼєднання батареї до хаба.
Принцип роботи
Internal battery RB (6.4V/36Ah) — це внутрішня перезарядна батарея, що використовується для живлення хаба. Вона може живити хаб самостійно чи бути резервним джерелом живлення в разі використання зовнішньої батареї.
Вибір місця встановлення
Під час вибору місця встановлення батареї враховуйте чинники, які впливають на її роботу:
- Діапазон робочої температури.
- Рівень допустимої вологості.
Батарею необхідно встановлювати в корпус сумісного хаба.
Враховуйте рекомендації щодо розміщення батареї під час проєктування системи Ajax. Проєктувати та встановлювати систему безпеки мають професіонали. Перелік рекомендованих партнерів доступний за посиланням.
Де не можна встановлювати батарею
- У місцях із високою температурою, наприклад поблизу джерел тепла, як-от радіаторів та обігрівачів, і місць, куди потрапляє пряме сонячне світло. Висока температура може призвести до перегріву та швидкого саморозряджання батареї, пошкодження її компонентів, вибуху або загоряння.
- У місцях із високою вологістю. Вологість може стати причиною корозії контактів або короткого замикання.
- Поблизу легкозаймистих матеріалів. Ніколи не розміщуйте батарею поруч із горючими рідинами чи матеріалами. Це підвищує ризик виникнення пожежі або вибуху, особливо в разі короткого замикання.
Підготовка до встановлення
Перш ніж встановлювати Internal battery RB (6.4V/36Ah), переконайтеся, що вона сумісна з хабом. Також слід ознайомитися з цією інструкцією та інструкцією з використання хаба.
Інструкції з використання хабів Ajax та інших пристроїв можна знайти на сторінці підтримки Ajax.
Дотримуйтеся проєкту системи. Порушення основних правил встановлення та рекомендацій цієї інструкції може призвести до некоректної роботи пристрою.
Організація кабелів
Перед тим як прокладати кабель, ознайомтеся з правилами електричної та пожежної безпеки у вашому регіоні та дотримуйтеся їх.
Встановлення та налаштування
Перед монтажем переконайтеся, що вибрали оптимальне місце для розміщення пристрою. Воно має відповідати вимогам цієї інструкції.
Встановлювати пристрій повинен тільки професійний електрик.
Встановлення батареї у корпус
Перед встановленням батареї прочитайте інструкцію з використання відповідного хаба. Це допоможе правильно встановити батарею та налаштувати потрібні параметри хаба після її встановлення.
- Зніміть передню панель корпусу хаба.
- Вимкніть хаб.
- Знайдіть на платі роз’єм для підʼєднання внутрішньої батареї (Internal supply).
- Під’єднайте батарею до розʼєму плати.
Дотримуйтеся полярності. Якщо неправильно підʼєднати батарею, вона не буде живити хаб, а розʼєм може бути пошкоджено.
Кабель батареї не повинен лежати на платі хаба або під нею — це може призвести до погіршення звʼязку з хабом.
- Закріпіть батарею в корпусі за допомогою стяжок. Не затягуйте стяжки занадто сильно, щоб не пошкодити плату й контакти акумуляторних елементів всередині батареї.
- Увімкніть хаб.
- Закрийте корпус хаба.
- Виберіть потрібний тип батареї в налаштуваннях хаба.
- Перевірте стан підʼєднання батареї в застосунку Ajax.
Налаштування батареї
Після встановлення батареї задайте коректні налаштування хаба в PRO-застосунку Ajax.
- Виберіть потрібний простір або об’єкт.
- Перейдіть у вкладку Пристрої
. - Виберіть хаб у списку.
- Перейдіть у Налаштування
. - Перейдіть у меню Сервісні.

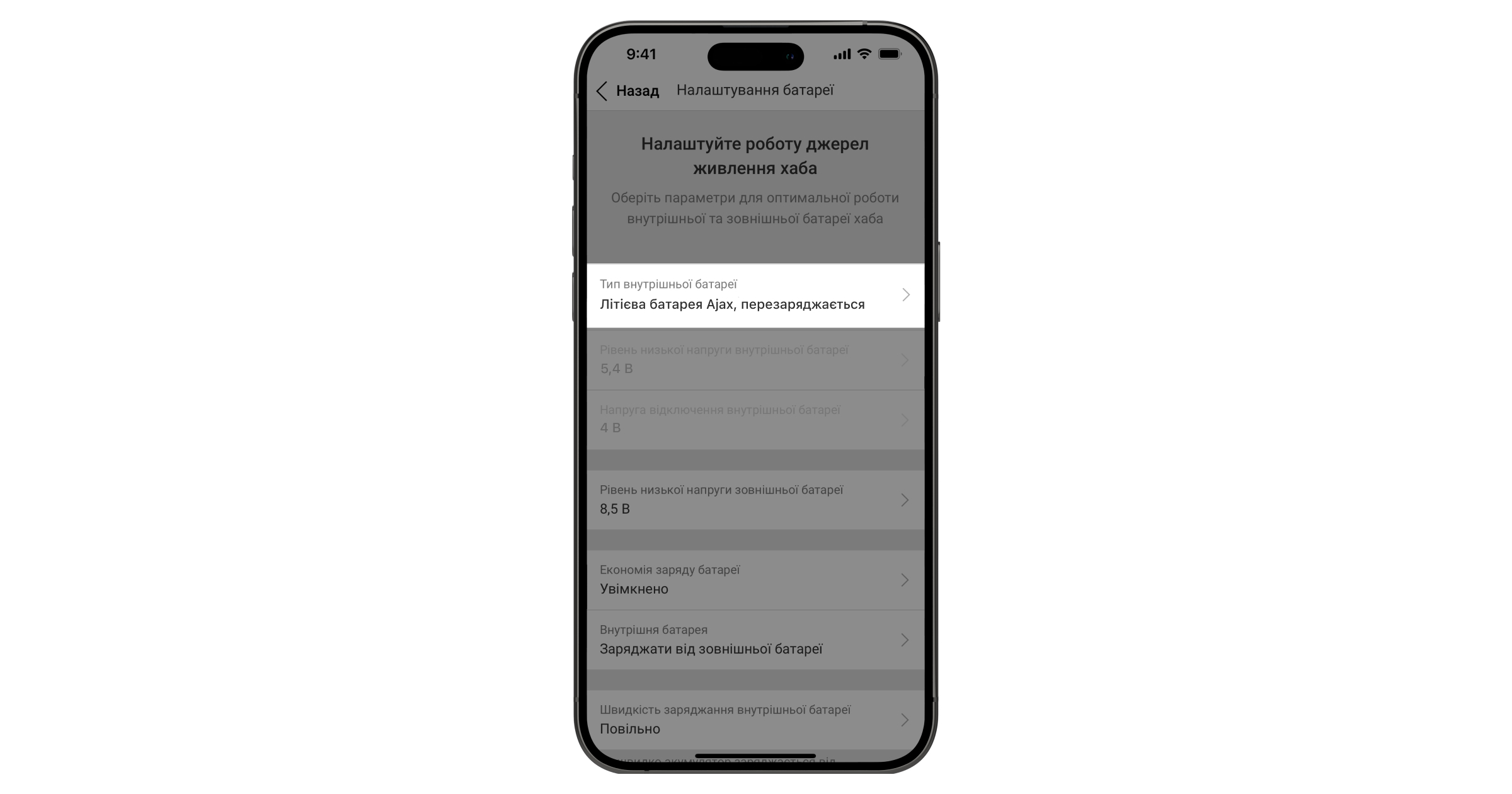

- Перейдіть у меню Налаштування батареї.
- Для налаштування Тип внутрішньої батареї виберіть опцію Літієва батарея, перезаряджається.
- У разі потреби налаштуйте інші параметри батареї.
- Натисніть Назад, щоб зберегти налаштування.

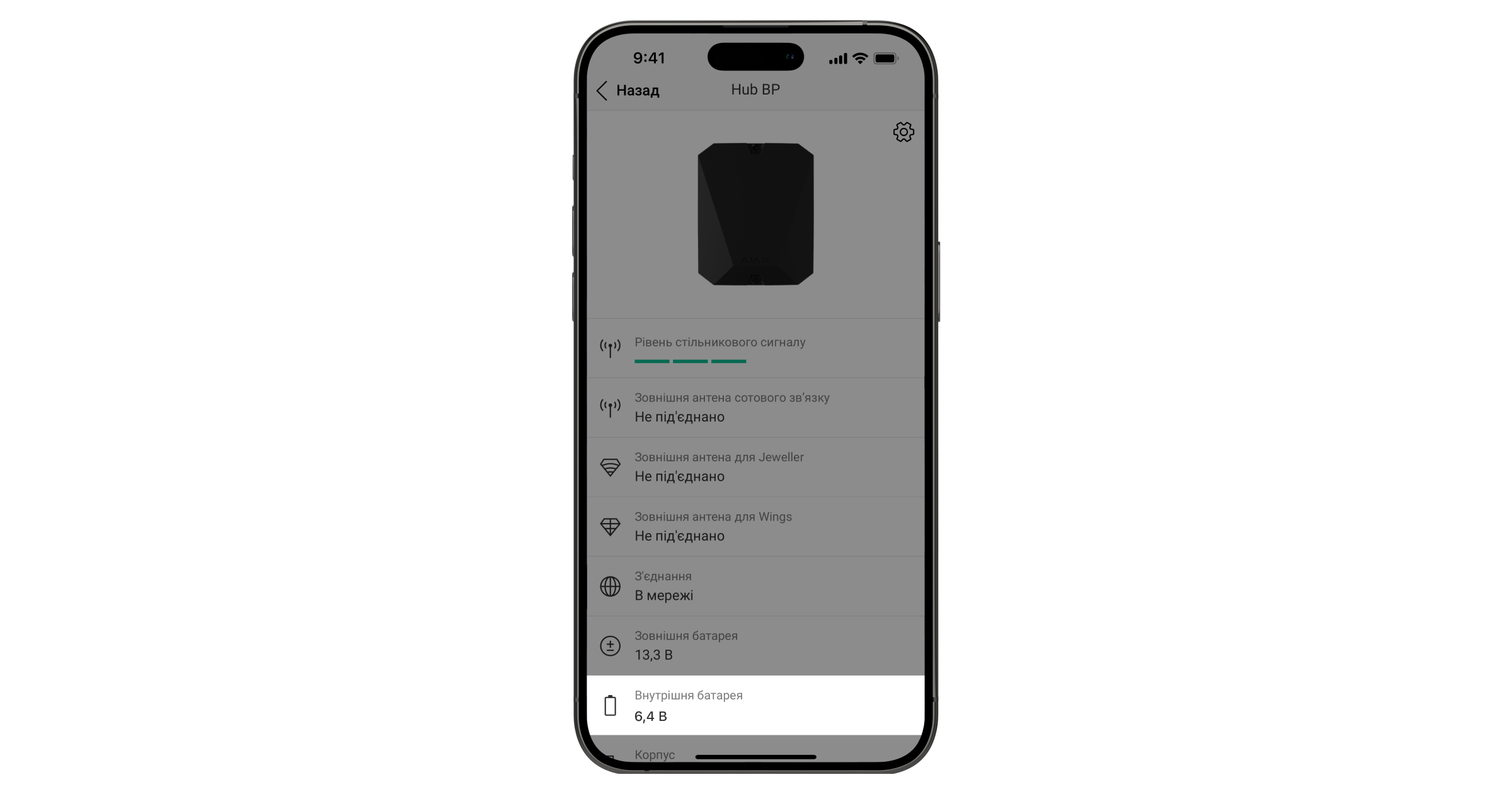

Стани
Стани хаба містять інформацію про статус під’єднання батареї. Їх можна переглянути в застосунках Ajax:
- Перейдіть у вкладку Пристрої .
- Виберіть хаб у списку.
Обслуговування
Internal battery RB (6.4V/36Ah) є перезарядною батареєю, що не потребує обслуговування.
Рекомендовані зарядні пристрої
Перед використанням зарядного пристрою уважно прочитайте інструкцію виробника. Вона містить вказівки щодо безпечного використання та рекомендовані параметри.
До комплекту входить кабельний перехідник для підʼєднання батареї до зарядного пристрою.
Під час заряджання батареї використовуйте датчик температури, рекомендований виробником відповідного зарядного пристрою.
Список рекомендованих зарядних пристроїв для Internal battery RB (6.4V/36Ah)
| Виробник | Модель | Час повного заряджання батареї | Примітки |
| SkyRC | Ultimate Duo 400W | 11 годин | Підтримує одночасне заряджання двох батарей. |
| SkyRC | iMAX B6mini | 11 годин | |
| SkyRC | iMAX B6AC V2 | 11 годин | |
| ToolkitRC | M6DAC | 11 годин | Підтримує одночасне заряджання двох батарей. |
| HTRC | T240 DUO | 11 годин | |
| EV-PEAK | C1-XR | 11 годин | |
| Hitec | RDX1 Mini | 11 годин |
Профіль заряджання та рекомендовані параметри для зарядного пристрою
| Параметр | Значення |
| Тип батареї | LiFe |
| Сила струму заряджання | 4 A |
| Контроль напруги на клемах (TVC — Terminal Voltage Control) | 7,2 В |
| Вимкнення за температурою | +45 °C / 113 °F |
| Конфігурація акумуляторних елементів | 2S |
| Вимкнення за ємністю | Вимкнено |
| Таймер безпеки | 720 хвилин |
Умови зберігання
Батарею слід зберігати в прохолодному, сухому та добре провітрюваному місці за температури не вище 86 °F. Заряд батареї повинен становити приблизно 30–50% від її ємності. Ці умови необхідні для зменшення деградації батареї.
Рекомендується заряджати батарею кожні шість місяців, щоб уникнути глибокого розряджання.
