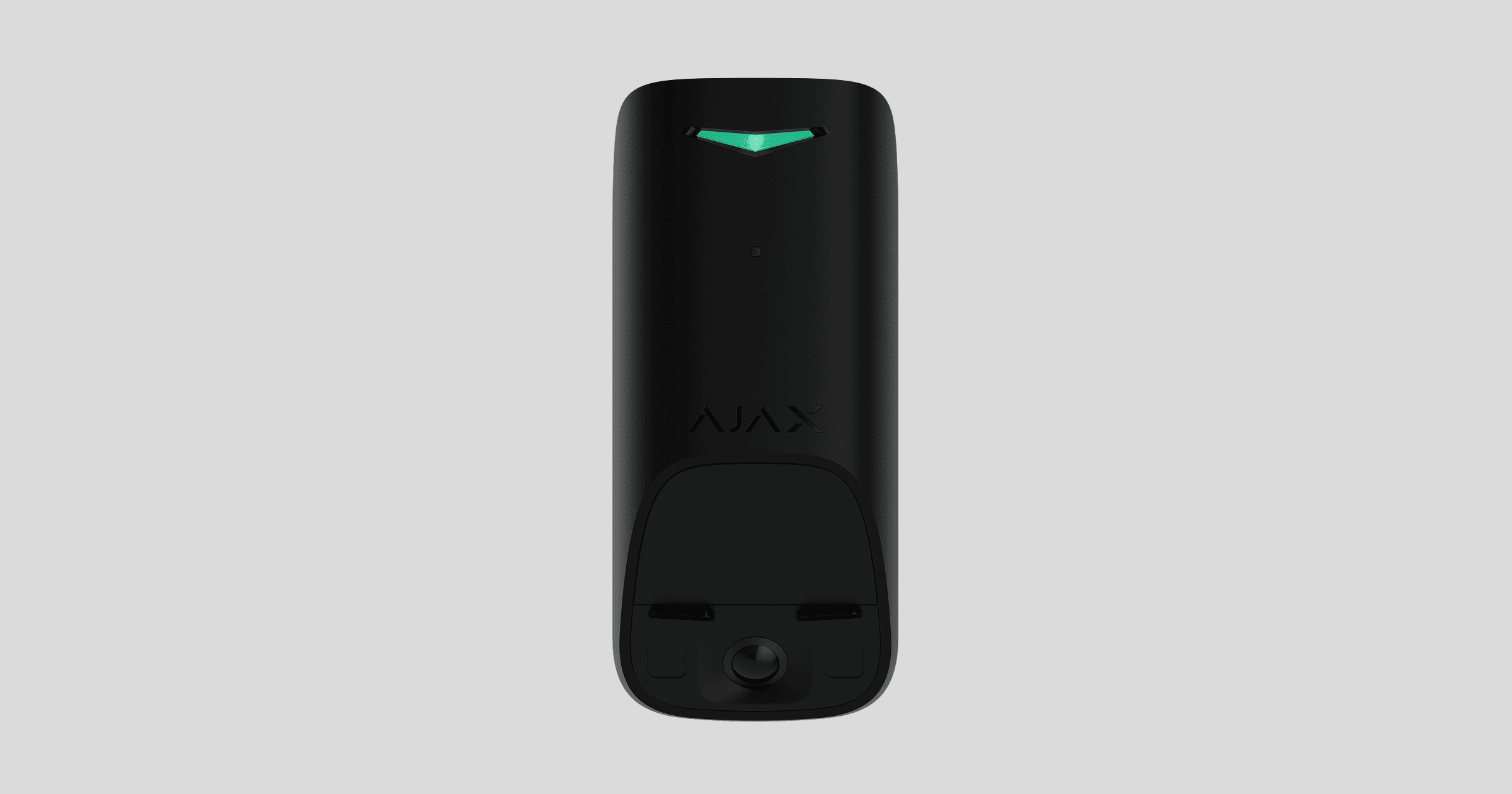

Superior MotionCam G3 (PhOD) Jeweller to bezprzewodowy czujnik ruchu PIR obsługujący rozszerzone możliwości weryfikacji fotograficznej oraz zdjęcia w rozdzielczości HD. Wykrywa ruch na odległość do 49 ft. Urządzenie jest wyposażone w sensor PIR oraz system antymaskingu, który wykrywa próby zablokowania pola widzenia czujnika. Urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Czujnik działa w systemie Ajax i wymienia dane z hubem za pośrednictwem bezpiecznych protokołów radiowych Jeweller i Wings.
Superior MotionCam G3 (PhOD) Jeweller to urządzenie z linii produktów Superior. Tylko akredytowani partnerzy Ajax Systems mogą sprzedawać, instalować i administrować produktami Superior.
Elementy funkcjonalne
- Wskaźnik LED.
- Sensor światła otoczenia.
- Obszar wykrywania sensora PIR czujnika w podczerwieni.
- Sensory maskowania.
- Podświetlenie w podczerwieni (IR). Służy do robienia zdjęć przy słabym oświetleniu.
- Kamera.
- Perforowane części uchwytu montażowego. Są one niezbędne do wyzwolenia przycisku styku antysabotażowego w przypadku próby oderwania czujnika od powierzchni. Nie należy ich odłamywać.
- Uchwyt montażowy SmartBracket. Aby zdjąć uchwyt, przesuń go w dół.
- Przycisk zasilania.
- Przyciski styku antysabotażowego.
- Pokrywa komory baterii. Aby wymienić baterie, należy otworzyć pokrywę.
- Zatrzask z przyciskiem styku antysabotażowego na blokadzie SmartBracket.
- Kod QR z identyfikatorem urządzenia. Służy do dodawania urządzenia do huba.
- Miejsca do wiercenia otworów w celu zamontowania urządzenia na powierzchni.
- Poziomica pęcherzykowa do sprawdzenia kąta nachylenia mocowania podczas instalacji.
- Miejsca do wiercenia otworów w celu zamontowania urządzenia narożnie.
- Klawisz UP wskazuje górną część urządzenia.
- Blokada SmartBracket. Służy do mocowania urządzenia na uchwycie montażowym SmartBracket.
Kompatybilne huby i podwajacze zasięgu
Do działania urządzenia wymagany jest hub Ajax z systemem OS Malevich 2.36 lub nowszym.
Zasada działania
Superior MotionCam G3 (PhOD) Jeweller to bezprzewodowy czujnik ruchu obsługujący weryfikację fotograficzną w rozdzielczości HD. Jest wyposażony w sensor PIR, kamerę i system antymaskingu.
Urządzenie wykorzystuje sensor PIR do wykrywania poruszających się obiektów o temperaturze zbliżonej do temperatury ludzkiego ciała. Po wykryciu ruchu Superior MotionCam G3 (PhOD) Jeweller wykonuje serię zdjęć, co umożliwia ocenę sytuacji na obiekcie w czasie rzeczywistym. Uwalnia to użytkowników od niepotrzebnego stresu, a agencje ochrony od fałszywych wysyłek patroli.
Gdy wykryte zostanie ruch, urządzenie natychmiast wysyła alarm do huba, aktywując syreny podłączone do systemu, wyzwalając scenariusze oraz powiadamiając użytkowników i firmę monitorującą. Wszystkie alarmy i zdarzenia Superior MotionCam G3 (PhOD) Jeweller są rejestrowane na kanale zdarzeń w aplikacjach Ajax.
Użytkownicy i agencja ochrony wiedzą dokładnie, gdzie wykryto ruch. Powiadomienia zawierają nazwę przestrzeni (nazwę strzeżonego obiektu), nazwę urządzenia i wirtualne pomieszczenie, do którego urządzenie jest przypisane.
Ochrona przed fałszywymi alarmami
Superior MotionCam G3 (PhOD) Jeweller wykorzystuje algorytm SmartDetect, aby zapobiegać fałszywym alarmom. Algorytm ten umożliwia czujnikowi analizowanie wykresu termicznego odczytanego przez sensor, w tym intensywność promieniowania podczerwonego, rozmiar plamki cieplnej, czas spędzony w obszarze wykrywania oraz pozostałe parametry.
Kompensacja temperatury
Dzięki kompensacji temperatury czujnik reaguje na ruch nawet wtedy, gdy temperatura w obiekcie jest zbliżona do temperatury ciała człowieka. Przeczytaj więcej o kompensacji temperatury w artykuł.
Odporność na zwierzęta
Superior MotionCam G3 (PhOD) Jeweller nie obsługuje funkcji Odporności na zwierzęta.
System antymaskingu
Maskowanie to próba zablokowania pola widzenia czujnika. Superior MotionCam G3 (PhOD) Jeweller wykrywa następujące rodzaje maskowania:
- Umieszczenie przeszkody przed obszarem wykrywania sensora ruchu czujnika.
- Zamalowanie wrażliwego obszaru sensora ruchu czujnika.
- Zaklejanie obszaru wykrywania sensora czujnika ruchu.
System informuje użytkowników i agencję ochrony o wystąpieniu maskowania. Czas wykrywania maskowania wynosi do 120 sek i zależy od rodzaju przeszkody oraz odległości między urządzeniem a przeszkodą.
Jeśli funkcja Antymaskingu jest włączona, jest ona stale aktywna i działa niezależnie od trybu bezpieczeństwa.
Protokół przesyłania danych Superior Jeweller
Superior Jeweller to udoskonalony protokół radiowy dla urządzeń Superior, który zapewnia zgodność z normą EN 50131 (Grade 3). Jest wyposażony w zaawansowane funkcje szyfrowania i przeskakiwania częstotliwości. Pełne przeskakiwanie częstotliwości jest dostępne tylko wtedy, gdy wszystkie urządzenia w systemie korzystają z Superior Jeweller. Jeśli przynajmniej jedno urządzenie działa w podstawowym protokole Jeweller, system będzie ograniczony do Grade 2: szyfrowanie jest zachowane, ale przeskakiwanie częstotliwości jest wyłączone. Urządzenia Superior mogą również działać na podstawowym protokole Jeweller, w zależności od huba.
Protokół przesyłania danych Wings
Wings to autorska bezprzewodowa technologia komunikacji radiowej do przesyłania dużych pakietów danych. Urządzenie wykorzystuje technologię Wings do przesyłania zdjęć i aktualizacji oprogramowania sprzętowego.
Zaawansowana szyfrowana komunikacja
Komunikacja między urządzeniem Superior MotionCam G3 (PhOD) Jeweller a hubem jest zabezpieczona zaawansowanym systemem szyfrowania, który gwarantuje poufność i integralność danych. Oznacza to, że wszystkie poufne dane w wiadomości są zaszyfrowane, a każda wiadomość zawiera unikalny znacznik uwierzytelniający, umożliwiający systemowi sprawdzenie, czy dane nie zostały zmodyfikowane podczas transmisji. System potrafi niezawodnie wykrywać manipulacje i odrzucać sfałszowane lub zmodyfikowane wiadomości, zapewniając silną ochronę przed atakami pasywnymi i aktywnymi. Zapewnia to bezpieczną komunikację między urządzeniem a hubem, a także niezawodną ochronę systemu i danych.
Przeskakiwanie częstotliwości
Aby spełnić wymagania Grade 3, Superior MotionCam G3 (PhOD) Jeweller wykorzystuje przeskakiwanie częstotliwości do komunikacji radiowej z hubem (lub podwajaczem zasięgu sygnału radiowego). Dzięki tej metodzie hub i dodane do niego urządzenia zmieniają częstotliwość pracy zgodnie z wcześniej zdefiniowanym wzorcem. Sekwencja przeskakiwania obejmuje określony zestaw kanałów w pasmach roboczych, a urządzenia przełączają częstotliwości synchronicznie z hubem. Nawet jeśli niektóre kanały zostały zakłócone, wiadomości mogą być z powodzeniem przesyłane innymi kanałami. Przeskakiwanie częstotliwości poprawia niezawodność i wydajność systemu oraz zapewnia jego odporność na celowe zakłócenia i próby zagłuszenia.
Przeskakiwanie częstotliwości nie powoduje opóźnień ani przerw w komunikacji radiowej i nie zmniejsza prędkości przesyłania danych. Jeśli podwajacze zasięgu zostaną dodane do systemu, przeskakiwanie częstotliwości jest używane dla wszystkich komunikacji radiowych: „urządzenie — podwajacz zasięgu” i „podwajacz zasięgu — hub”.
System wykorzystuje przeskakiwanie częstotliwości w komunikacji radiowej tylko wtedy, gdy wszystkie urządzenia bezprzewodowe obsługują tę metodę.
Jeśli przynajmniej jedno urządzenie dodane do systemu nie obsługuje przeskakiwania częstotliwości, hub i wszystkie urządzenia przechodzą na częstotliwości robocze tego urządzenia i nie używają przeskakiwania częstotliwości do komunikacji radiowej.
Aktualizacja oprogramowania sprzętowego
Jeśli dostępna jest nowa wersja oprogramowania sprzętowego dla Superior MotionCam G3 (PhOD) Jeweller, ikona
pojawi się w aplikacjach Ajax na karcie Urządzenia
. Administrator lub PRO z dostępem do ustawień systemu może uruchomić aktualizację poprzez stany urządzenia lub ustawienia. Instrukcje wyświetlane na ekranie ułatwiają pomyślną aktualizację oprogramowania sprzętowego.
Wysyłanie zdarzeń do stacji monitorowania
System Ajax może przesyłać alarmy do aplikacji monitorującej Ajax PRO Desktop oraz stacji monitorowania w formatach SurGard (Contact ID), SIA (DC-09), ADEMCO 685 i innych protokołów.
Superior MotionCam G3 (PhOD) Jeweller może transmitować następujące zdarzenia:
- Alarm ruchu.
- Alarm o maskowaniu.
- Awaria/przywrócenie działania sensora PIR.
- Awaria/przywrócenie sensora maskowania.
- Alarm sabotażowy / przywracanie przycisku styku antysabotażowego.
- Alarm niskiego poziomu baterii/przywrócenie.
- Utrata i przywrócenie łączności z hubem.
- Permanentna dezaktywacja/aktywacja urządzenia.
- Jednorazowa dezaktywacja/aktywacja urządzenia.
Po odebraniu alarmu operator stacji monitorowania alarmów, co się stało i gdzie dokładnie wysłać jednostkę odpowiedzi. Adresowalność urządzeń Ajax umożliwia wysyłanie zdarzeń do Ajax PRO Desktop lub oprogramowania do monitorowania, w tym rodzaju urządzenia, jego nazwy, grupy bezpieczeństwa oraz wirtualnego pomieszczenia. Lista przesyłanych parametrów może się różnić w zależności od typu oprogramowania monitorującego i wybranego protokołu komunikacyjnego.
Identyfikator urządzenia i numer obwodu (strefy) można znaleźć w stanach urządzenia.
Weryfikacja fotograficzna
Weryfikacja fotograficzna umożliwia monitorowanie aktywności w chronionym obiekcie za pomocą wbudowanej kamery. Urządzenie może wykonać od 1 do 5 lub maksymalnie 3 zdjęć, w zależności od rozdzielczości obrazu.
Dzięki weryfikacji fotograficznej możesz otrzymać wizualne potwierdzenie alarmów z Superior MotionCam G3 (PhOD) Jeweller i innych urządzeń Ajax.
Czujnik jest wyposażony w oświetlenie w podczerwieni umożliwiające wykonywanie zdjęć w ciemności. W warunkach słabego oświetlenia Superior MotionCam G3 (PhOD) Jeweller wykonuje czarno-białe zdjęcia.
Dostępnych jest kilka rodzajów weryfikacji fotograficznej: zdjęcia z alarmu, zdjęcia na żądanie, zdjęcia według scenariusza, zdjęcia według harmonogramu oraz zdjęcia przez uzbrojenie/rozbrojenie.
Zdjęcia mogą być wyświetlane w aplikacji jako obraz lub animowana seria (jeśli zrobiono więcej niż 1 zdjęcie). Liczba obrazów w serii można skonfigurować w aplikacjach Ajax. Aby wyświetlić otrzymane zdjęcia, naciśnij odpowiedniego powiadomienia Superior MotionCam G3 (PhOD) Jeweller na kanale zdarzeń.
Przesuń w lewo, aby wyświetlić obrazy z animacji klatka po klatce.
Wynik weryfikacji fotograficznej można zapisać jako film lub zdjęcie, naciskając ikonę pobierania.
Zdjęcia z alarmu
Czujnik robi zdjęcia z alarmu tylko wtedy, gdy wykryje ruch i tylko gdy tryb uzbrojenia jest włączony. Domyślnie funkcja Zdjęcia z alarmu jest włączona dla wszystkich czujników. Liczbę obrazów i ich rozdzielczość można zmienić w ustawieniach urządzenia. Zdjęcia z alarmu są dostępne dla wszystkich użytkowników z dostępem do kanału zdarzeń.
Czujnik nie przechodzi od razu w tryb uzbrojenia. Czas przełączania zależy od opóźnienia wyjścia (określonego w ustawieniach urządzenia) i interwału odpytywania czujnik. Interwał odpytywania jest określony w ustawieniach Jeweller lub Jeweller/Fibra; jego domyślna wartość to 36 sekund. W pierwszym przypadku opóźnienie jest ustawiane przez użytkownika lub PRO z uprawnieniami administratora. W drugim przypadku opóźnienie występuje, ponieważ hub potrzebuje jednego interwału odpytywania na powiadomienie czujnika o zmianie trybu bezpieczeństwa.
Zdjęcie poprzez maskowanie
Opcja Zrób zdjęcie, jeśli wykryto maskowanie umożliwia użytkownikom odbieranie zdjęć z wbudowanego aparatu, w przypadku wykrycia maskowania. Opcja ta jest domyślnie włączona. Rozdzielczość zdjęcia oraz liczba obrazów zależą od ustawień wybranych dla funkcji Zdjęcia z alarmu. Zdjęcia poprzez maskowanie są dostępne dla wszystkich użytkowników z dostępem do kanału zdarzeń. Jeśli opcja jest włączona, urządzenie wykona zdjęcie przez adapter z blokiem wkrętowym, niezależnie od trybu bezpieczeństwa.
Zdjęcia z alarmu sabotażowego
Opcja Zrób zdjęcie, jeśli pokrywa jest otwarta pozwala użytkownikom otrzymywać zdjęcia z wbudowanej kamery, jeśli zostanie wyzwolony przycisk styku antysabotażowego czujnika. Opcja ta jest domyślnie wyłączona. Rozdzielczość zdjęcia oraz liczba obrazów zależą od ustawień wybranych dla funkcji Zdjęcia z alarmu. Zdjęcia z alarmu sabotażowego są dostępne dla wszystkich użytkowników z dostępem do kanału zdarzeń. Jeśli opcja jest włączona, urządzenie zrobi zdjęcie w przypadku uruchomienia alarmu sabotażowego, niezależnie od trybu bezpieczeństwa.
Zdjęcia na żądanie
Funkcja Zdjęcia na żądanie umożliwia użytkownikom wykonywanie zdjęć za pomocą wbudowanych kamer czujników, które obsługują weryfikację fotograficzną. Dzięki niej możesz sprawdzić sytuację w obiekcie: dowiedzieć się, co robią dzieci, sprawdzić, czy zwierzę ma się dobrze, lub po prostu monitorować sytuację. W zależności od ustawień zdjęcia można robić w dowolnym momencie lub wtedy, gdy Superior MotionCam G3 (PhOD) Jeweller jest uzbrojony.
Domyślnie, funkcja Zdjęcia na żądanie jest wyłączona dla wszystkich użytkowników. Użytkownicy z prawem do zarządzania ustawieniami prywatności (ustawienia przestrzeni, sekcja Prywatność) określają, kto może wykonywać i przeglądać zdjęcia na żądanie oraz które czujniki obsługujące weryfikację fotograficzną mogą robić zdjęcia. Użytkownicy PRO nie mogą zarządzać ustawieniami prywatności, ale mogą robić zdjęcia na żądanie, jeśli uzyskają takie uprawnienie.
Ustawienia prywatności nie mają zastosowania do zdjęć zrobionych przez czujniki wyzwolone w przypadku alarmu. Wszyscy użytkownicy systemu mający dostęp do sygnału zdarzeń mogą przeglądać zdjęcia wykonane w przypadku alarmu.
Zdjęcia na żądanie nie są przesyłane do stacji monitorowania alarmów.
Użytkownicy Ajax PRO Desktop mogą wykonywać i przeglądać zdjęcia na żądanie tylko ze swojego konta osobistego, jeśli administrator przyznał im odpowiednie prawa dostępu. Wykonywanie i przeglądanie zdjęć na życzenie jest niedostępne dla profilu firmy monitorującej w aplikacji Ajax PRO Desktop.
Zdjęcia według scenariusza
Funkcja Zdjęcia według scenariusza pozwala na tworzenie scenariusza dla czujników ruchu obsługujących weryfikację fotograficzną. Czujniki te wykonują zdjęcia w przypadku alarmów z określonych urządzeń Ajax.
Domyślnie opcja Zezwalaj na zdjęcia według scenariuszy jest wyłączona dla wszystkich czujników. Administrator lub użytkownik z dostępem do ustawień prywatności może go włączyć.
W ustawieniach systemu można również precyzyjnie określić, kiedy czujnik obsługujący weryfikację fotograficzną może wykonywać zdjęcia zgodnie ze scenariuszem: zawsze lub gdy urządzenie jest uzbrojone.
Zdjęcia według scenariusza są dostępne dla wszystkich użytkowników systemu mających dostęp do kanału zdarzeń. Zdarzenie wykonania zdjęcia po alarmie ze wskazanych urządzeń jest wysyłane do stacji monitorującej za pomocą SIA DC-09 (SIA-DCS) i innych zastrzeżonych protokołów. Kod zdarzenia to 730.
Jeżeli oprogramowanie monitorujące obsługuje weryfikację fotograficzną, inżynierowie stacji monitorującej mają dostęp do zdjęć według scenariusza. Zdjęcia według scenariusza są również dostępne w aplikacji Ajax PRO Desktop.
Zdjęcia według scenariusza nie zostaną przesłane do oprogramowania monitorującego, jeżeli zostanie użyte jedynie połączenie bezpośrednie ze stacją monitorującą.
Zdjęcie według harmonogramu
Funkcja Zdjęcia według harmonogramu umożliwia utworzenie scenariusza dla czujników ruchu obsługujących weryfikację fotograficzną. Czujniki te wykonują zdjęcia zgodnie z harmonogramem.
Przed utworzeniem zaplanowanego scenariusza włącz opcję Zezwalaj na zdjęcia według scenariuszy. Administrator lub użytkownik z dostępem do ustawień prywatności może włączyć tę opcję.
Można precyzyjnie zaplanować, kiedy czujnik obsługujący weryfikację fotograficzną może robić zdjęcia zgodnie z zaplanowanym scenariuszem: zawsze lub gdy jest uzbrojony.
Funkcja Zdjęcia według harmonogramu jest dostępna dla wszystkich użytkowników systemu z dostępem do kanału zdarzeń. Informacja o wykonaniu zdjęcia jest przesyłana do oprogramowania monitorującego za pośrednictwem protokołu SIA DC-09 (SIA-DCS) oraz innych zastrzeżonych protokołów. Kod zdarzenia to 731.
Jeżeli oprogramowanie monitorujące obsługuje weryfikację fotograficzną, inżynierowie stacji monitorującej mają dostęp do zdjęć według harmonogramu. Zdjęcia te są dostępne również w aplikacji Ajax PRO Desktop.
Zdjęcia wykonane przez harmonogram nie są wysyłane do oprogramowania monitorującego, jeśli używane jest tylko połączenie bezpośrednie ze stacją monitorującą.
Zdjęcie przez uzbrojenie/rozbrojenie
Funkcja Zdjęcia przez uzbrojenie/rozbrojenie umożliwia użytkownikom otrzymywanie zdjęć z wbudowanej kamery po zmianie stanu bezpieczeństwa. Dzięki tej funkcji można sprawdzić sytuację w obiekcie, gdy system jest uzbrojony, rozbrojony lub przełączony w Tryb nocny.
Przed utworzeniem scenariusza uzbrojenia/rozbrojenia, włącz opcję Zezwól na zdjęcia według scenariusza. Administrator przestrzeni lub użytkownik z dostępem do ustawień prywatności może włączyć tę opcję.
Funkcja ta umożliwia skonfigurowanie warunków, w których wybrane czujniki wykonują zdjęcia: podczas uzbrajania, podczas rozbrajania, gdy Tryb nocny jest włączony lub gdy Tryb nocny jest wyłączony. Można także ustawić, czy mają być uwzględniane lub też ignorowane opóźnienia na wejście/wyjście.
Zdjęcia przez uzbrojenie/rozbrojenie są dostępne dla wszystkich użytkowników systemu z dostępem do kanału zdarzeń. Informacja o wykonaniu zdjęcia jest przesyłana do oprogramowania monitorującego za pośrednictwem protokołu SIA DC-09 (SIA-DCS) oraz innych zastrzeżonych protokołów. Kod zdarzenia to 732.
Jeżeli oprogramowanie monitorujące obsługuje weryfikację fotograficzną, inżynierowie stacji monitorowania mogą uzyskać dostęp do zdjęć poprzez uzbrajanie/rozbrajanie. Te zdjęcia są również dostępne w Ajax PRO Desktop.
Zdjęcia po uzbrojeniu/rozbrojeniu nie będą wysyłane do oprogramowania monitorującego, jeśli używane jest tylko połączenie bezpośrednie ze stacją monitorowania.
Wybór miejsca instalacji
Urządzenie jest przeznaczone do montażu na wysokości 7,9 ft. Kierunek sensora czujnika i kamery powinien być prostopadły do domniemanej ścieżki wtargnięcia na teren obiektu.
Przy wyborze miejsca instalacji Superior MotionCam G3 (PhOD) Jeweller należy wziąć pod uwagę parametry wpływające na jego działanie:
- Poziom sygnału Jeweller i Wings
- Zasięg wykrywania ruchu
- Obecność obiektów lub struktur, które mogą utrudniać widoczność czujnika
Podczas opracowywania projektu systemu dla obiektu należy wziąć pod uwagę zalecenia dotyczące rozmieszczenia. Tylko specjaliści mogą projektować i instalować systemy Ajax. Lista rekomendowanych partnerów jest dostępna tutaj.
Poziom sygnału
Siła sygnału jest określana na podstawie liczby niedostarczonych lub uszkodzonych pakietów danych w określonym czasie. Ikona
na karcie Urządzenia w aplikacjach Ajax wskazuje siłę sygnału:
- trzy kreski – doskonały poziom sygnału;
- dwie kreski – dobry poziom sygnału;
- jedna kreska – niski poziom sygnału, nie gwarantuje stabilnego działania;
- przekreślona ikona – brak sygnału.
Przed ostateczną instalacją należy sprawdzić siłę sygnału protokołów Jeweller i Wings. Przy sile sygnału wynoszącej jeden lub zero kresek nie gwarantujemy, że urządzenie będzie działać stabilnie. Rozważ zmianę lokalizacji urządzenia, gdyż zmiana położenia o zaledwie 8 inch może znacząco poprawić poziom sygnału. Jeśli po zmianie lokalizacji sygnał pozostaje słaby lub niestabilny, należy rozważyć użycie podwajacza zasięgu sygnału radiowego.
Zapoznaj się z sekcją Test działania, aby dowiedzieć się, jak przeprowadzić testy siły sygnału Jeweller i Wings.
Zasięg wykrywania ruchu
Lokalizacja czujnika decyduje o monitorowanym obszarze i skuteczności systemu alarmowego. Wybierając miejsce instalacji, należy wziąć pod uwagę kierunek sensorów czujnika i kamery, kąty widzenia i obecność przeszkód w polu widzenia czujnika. Nieprawidłowe umieszczenie czujnika może powodować fałszywe alarmy.
Superior MotionCam G3 (PhOD) Jeweller wykrywa ruch w odległości do 49 ft. Kierunek sensorów czujnika powinien być prostopadły do przewidywanej drogi wejścia do obiektu. Upewnij się, że żadne struktury ani obiekty nie blokują pola widzenia czujnika.
Charakterystyka pozioma strefy wykrywania ruchu
Charakterystyka pionowa strefy wykrywania ruchu
Podczas instalacji czujnika, wykonaj Test strefy wykrywania. Umożliwia to sprawdzenie działania urządzenia i dokładne określenie sektora, w którym urządzenie wykrywa ruch. Zapoznaj się z sekcją Test działania, aby dowiedzieć się, w jaki sposób należy przeprowadzić testy.
Gdzie nie należy instalować urządzenia
- Na zewnątrz. Może to spowodować uszkodzenie urządzenia.
- W miejscach, gdzie obiekty lub konstrukcje mogą blokować pole widzenia czujnika. Na przykład za kwiatem lub kolumną.
- W miejscach, gdzie szklane elementy mogą zasłaniać pole widzenia czujnika, urządzenie nie wykrywa ruchu za szkłem.
- Przed zbiornikami wodnymi lub basenami, jeśli znajdują się one w strefie wykrywania czujnika. Mogą one powodować fałszywe alarmy.
- Wewnątrz pomieszczeń o temperaturze i wilgotności poza dopuszczalnymi limitami. Może to spowodować uszkodzenie urządzenia.
- W miejscach, gdzie poziom sygnału Jeweller lub Wings jest niski lub niestabilny.
- Bliżej niż 3 ft od huba lub podwajacza zasięgu sygnału radiowego.
Instalacja
Przed zainstalowaniem Superior MotionCam G3 (PhOD) Jeweller upewnij się, że wybrana lokalizacja jest optymalna i zgodna z wymaganiami niniejszej instrukcji.
Aby zainstalować urządzenie:
- Zdejmij uchwyt montażowy SmartBracket z urządzenia.
-
Tymczasowo zamocuj uchwyt SmartBracket do pionowej powierzchni lub w rogu pomieszczenia za pomocą dwustronnej taśmy klejącej lub innych tymczasowych elementów mocujących. Jest to niezbędne do przetestowania urządzenia. Wysokość instalacji wynosi 7,9 ft.
- Dodaj urządzenie do systemu.
- Umieść urządzenie na uchwycie montażowym SmartBracket i zablokuj je.
- Uruchom Test działania.
- Jeśli urządzenie przejdzie testy, przymocuj uchwyt montażowy SmartBracket do powierzchni pionowej, używając dołączonych wkrętów. Wykorzystaj wszystkie punkty mocowania (dwa znajdują się w perforowanej części uchwytu nad przyciskami styku antysabotażowego). Przycisk styku antysabotażowego reaguje, gdy ktoś próbuje rozbić lub otworzyć pokrywę obudowy — powiadomienie o tym fakcie jest wysyłane do aplikacji Ajax.
Aby zamocować uchwyt SmartBracket w rogu, przykręć dołączone łączniki do bocznych wnęk. Wykorzystaj wszystkie punkty mocowania (dwa znajdują się w perforowanej części uchwytu nad przyciskami styku antysabotażowego).
W przypadku stosowania innych platform montażowych należy upewnić się, że nie uszkodzą one ani nie zdeformują uchwytu montażowego.
Dwustronna taśma klejąca może być stosowana tylko do tymczasowego mocowania, ponieważ urządzenie może w każdej chwili odkleić się od powierzchni. Dopóki urządzenie jest przyklejone taśmą, przycisk styku antysabotażowego nie zadziała po oderwaniu urządzenia od powierzchni.
- Umieść urządzenie na uchwycie montażowym SmartBracket i zablokuj je. Blokada SmartBracket jest wyposażona w przycisk styku antysabotażowego i jest potrzebna do bezpiecznego zamocowania urządzenia oraz zabezpieczenia go przed przypadkowym demontażem. Przycisk styku antysabotażowego reaguje, gdy ktoś próbuje odblokować blokadę SmartBracket, a powiadomienie o tym fakcie jest wysyłane do aplikacji Ajax.
Dodawanie do systemu
Hub i urządzenie pracujące na różnych częstotliwościach radiowych są niekompatybilne. Zakres częstotliwości radiowych urządzenia może się różnić w zależności od regionu. Zalecamy zakup i korzystanie z urządzeń Ajax w tym samym regionie. Dział wsparcia technicznego może pomóc w sprawdzeniu zakresu częstotliwości roboczych.
Sprawdź kompatybilność urządzenia przed dodaniem urządzenia do systemu. Superior MotionCam G3 (PhOD) Jeweller jest urządzeniem z linii produktów Superior. Tylko akredytowani partnerzy Ajax Systems mogą sprzedawać, instalować i administrować produktami Superior.
Przed dodaniem urządzenia
- Zainstaluj aplikację Ajax PRO.
- Zaloguj się na konto PRO lub utwórz nowe.
- Wybierz przestrzeń lub utwórz nową.
- Dodaj co najmniej jedno wirtualne pomieszczenie.
- Dodaj kompatybilny hub do przestrzeni. Upewnij się, że hub jest włączony i ma dostęp do internetu przez sieć Ethernet, Wi-Fi i/lub komórkową.
- Sprawdź stany w aplikacji Ajax, aby upewnić się, że przestrzeń jest rozbrojona, a hub nie rozpoczyna aktualizacji.
Dodawanie do huba
- Otwórz aplikację Ajax PRO. Wybierz przestrzeń, do której chcesz dodać urządzenie.
- Przejdź do karty Urządzenia i naciśnij Dodaj urządzenie.
- Zeskanuj kod QR lub wprowadź ID urządzenia ręcznie. Kod QR z identyfikatorem jest umieszczony na obudowie urządzenia. Jest on również podany na opakowaniu urządzenia.
- Przypisz nazwę urządzeniu.
- Wybierz wirtualne pomieszczenie i grupę bezpieczeństwa (jeśli włączony jest Tryb grupowy).
- Stuknij Dodaj aby rozpocząć odliczanie.
- Włącz urządzenie, przytrzymując przycisk zasilania przez 3 sekundy.
Po podłączeniu do huba urządzenie pojawi się na liście urządzeń huba w aplikacji Ajax. Częstotliwość aktualizacji statusów urządzeń na liście zależy od ustawień Jeweller lub Jeweller/Fibra i wynosi domyślnie 36 sekund.
Jeśli połączenie nie powiedzie się, spróbuj ponownie po 5 sekundach. Jeśli do huba dodano już maksymalną liczbę urządzeń, przy próbie dodania kolejnych zostanie wyświetlone powiadomienie o błędzie.
Superior MotionCam G3 (PhOD) Jeweller współpracuje tylko z jednym hubem. Gdy urządzenie jest sparowane z nowym hubem, nie wysyła już powiadomień do starego. Po dodaniu urządzenia do nowego huba nie zostanie ono automatycznie usunięte z listy urządzeń starego huba. Trzeba to zrobić ręcznie w aplikacji Ajax.
Test działania
System Ajax zapewnia kilka rodzajów testów, które pomagają wybrać odpowiednie miejsce instalacji urządzeń. Dla Superior MotionCam G3 (PhOD) Jeweller dostępne są następujące testy:
- Test siły sygnału Jeweller — w celu określenia siły i stabilności sygnału między hubem (lub podwajaczem zasięgu sygnału radiowego) a urządzeniem za pośrednictwem bezprzewodowego protokołu transmisji danych Jeweller w miejscu instalacji urządzenia.
- Test siły sygnału Wings — w celu określenia siły i stabilności sygnału pomiędzy hubem (lub podwajaczem zasięgu sygnału radiowego) a urządzeniem za pośrednictwem bezprzewodowego protokołu przesyłania danych Wings w miejscu instalacji urządzenia.
- Test strefy wykrywania — umożliwia sprawdzenie reakcji czujnika na ruch i maskowanie w miejscu instalacji.
- Test tłumienia sygnału — w celu zmniejszenia lub zwiększenia mocy nadajnika radiowego; aby sprawdzić stabilność komunikacji między urządzeniem a hubem, poprzez symulowanie zmieniającego się środowiska w miejscu instalacji.
- Kalibracja sensora maskowania — w celu rejestracji charakterystyki pola widzenia czujnika w miejscu instalacji. Charakterystyka ta zostanie wykorzystana jako odniesienie do wykrywania maskowania.
- Autotest urządzenia — sprawdza, czy wszystkie wbudowane sensory czujnika działają prawidłowo.
Ikony
Ikony w aplikacji Ajax wyświetlają niektóre stany Superior MotionCam G3 (PhOD) Jeweller. Ikony można sprawdzić na karcie Urządzenia .
| Ikona | Znaczenie |
|
Siła sygnału Jeweller. Pokazuje poziom sygnału pomiędzy hubem a urządzeniem. Zalecana wartość to 2–3 kreski. |
 |
Poziom naładowania baterii urządzenia. |
 |
Dostępna jest aktualizacja oprogramowania sprzętowego. Przejdź do stanów urządzenia lub ustawień, aby znaleźć opis i przeprowadź aktualizację. |
 |
Inni użytkownicy mają dostęp do funkcji Zdjęcia na żądanie. |
 |
Urządzenie działa w trybie Zawsze aktywny. |
 |
Urządzenie działa poprzez podwajacz zasięgu sygnału radiowego. |
 |
Opóźnienie na wejście/wyjście jest włączone. |
 |
Urządzenie działa w Trybie nocnym. |
 |
Wykryto maskowanie. |
 |
Urządzenie znajduje się w trybie testu tłumienia sygnału. |
 |
Urządzenie zostało automatycznie wyłączone z powodu przekroczenia liczby alarmów. |
 |
Urządzenie jest permanentnie dezaktywowane. |
 |
Powiadomienia o alarmach sabotażowych są permanentnie dezaktywowane. |
 |
Urządzenie jest nieaktywne do momentu pierwszego rozbrojenia systemu. |
 |
Powiadomienia o alarmach sabotażowych są dezaktywowane do momentu pierwszego rozbrojenia systemu. |
 |
Urządzenie utraciło połączenie z hubem lub hub utracił połączenie z serwerem Ajax Cloud. |
 |
Urządzenie nie zostało przeniesione do nowego huba. |
Stany
Stany zawierają informacje o urządzeniu i jego parametrach pracy. Stany Superior MotionCam G3 (PhOD) Jeweller można znaleźć w aplikacjach Ajax:
- Przejdź do karty Urządzenia .
- Wybierz Superior MotionCam G3 (PhOD) Jeweller na liście.
| Parametr | Znaczenie |
| Import danych | Wyświetla błąd podczas przesyłania danych do nowego huba:
|
| Awaria |
Naciśnięcie Pole jest wyświetlane tylko w przypadku wykrycia awarii. |
| Dostępna nowa wersja oprogramowania sprzętowego |
Naciśnięcie Pole jest wyświetlane, jeśli dostępna jest nowa wersja oprogramowania sprzętowego. |
| Temperatura |
Temperatura urządzenia. Jest ona mierzona na procesorze i zmienia się w zależności od temperatury otoczenia. Można skonfigurować scenariusz według temperatury, aby sterować urządzeniami automatyzacji. |
| Siła sygnału Jeweller |
Poziom sygnału Jeweller pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu sygnału radiowego). Zalecana wartość to 2–3 kreski. Jeweller jest protokołem służącym do transmisji zdarzeń i alarmów. |
| Połączenie przez Jeweller | Stan połączenia na kanale Jeweller pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu):
|
| Siła sygnału Wings |
Poziom sygnału Wings między urządzeniem a hubem (lub podwajaczem zasięgu sygnału radiowego). Zalecana wartość to 2–3 kreski. Wings to protokół do weryfikacji fotograficznej alarmów i aktualizacji oprogramowania sprzętowego urządzenia. |
| Połączenie przez Wings | Stan połączenia na kanale Wings pomiędzy urządzeniem a hubem (lub podwajaczem zasięgu sygnału):
|
| <Range extender name> | Status połączenia urządzenia z podwajaczem zasięgu sygnału radiowego:
Pole jest wyświetlane, gdy urządzenie działa za pośrednictwem podwajacza zasięgu sygnału radiowego. |
| Stan naładowania baterii | Poziom naładowania baterii urządzenia. Dostępne są dwa stany:
Gdy baterie będą wymagały wymiany, użytkownicy i firma monitorująca otrzymają odpowiednie powiadomienia. |
| Pokrywa | Stan przycisków styku antysabotażowego urządzenia, które reagują na odłączenie lub otwarcie obudowy urządzenia:
|
| Moc nadajnika |
Pokazuje wybraną moc nadajnika. Parametr pojawia się po wybraniu opcji Maksymalna lub Minimalna w menu Test tłumienia sygnału. |
| Czułość | Poziom czułości czujnika ruchu:
Wybierz czułość w zależności od wyników testu strefy wykrywania. |
| Antymasking | Stan sensora maskowania:
|
| Zawsze aktywny |
Gdy opcja jest włączona, czujnik jest stale uzbrojony, wykrywa ruch i generuje alarmy. |
| Zaawansowane szyfrowanie | Stan komunikacji z zaawansowanym szyfrowaniem pomiędzy urządzeniem a hubem lub podwajaczem zasięgu sygnału radiowego:
|
| Permanentna dezaktywacja | Status ustawienia permanentnej dezaktywacji urządzenia:
|
| Jednorazowa dezaktywacja | Pokazuje status ustawienia jednorazowej dezaktywacji urządzenia:
|
| Dostęp do Zdjęcia na żądanie | Wyświetlane, jeśli opcja Zezwalaj na zdjęcia na żądanie jest włączona w ustawieniach przestrzeni w sekcji Prywatność. |
| Reakcja na alarm | |
| Tryb pracy | Wskazuje, w jaki sposób czujnik reaguje na alarmy:
|
| Opóźnienia wejścia |
Opóźnienie wejścia (opóźnienie aktywacji alarmu) to czas, jaki użytkownik ma na rozbrojenie systemu alarmowego po wejściu na teren obiektu. |
| Opóźnienie wyjścia |
Opóźnienie wyjścia (opóźnienie uzbrojenia) to czas, w którym użytkownik musi opuścić obiekt po uzbrojeniu systemu. |
| Uzbrojenie w Trybie nocnym |
Jeśli ta opcja jest włączona, urządzenie przejdzie do trybu uzbrojenia, gdy system jest ustawiony w Trybie nocnym. |
| Opóźnienia wejścia w Trybie nocnym |
Opóźnienia wejścia w Trybie nocnym. Opóźnienia przy wejściu w Trybie nocnym (opóźnienie aktywacji alarmu) to czas, w którym użytkownik musi wyłączyć Tryb nocny po wejściu do obiektu. |
| Opóźnienie wyjścia w Trybie nocnym |
Opóźnienie wyjścia w Trybie nocnym. Opóźnienie na wyjście w Trybie nocnym (opóźnienie uzbrojenia) to czas, w którym użytkownik musi opuścić obiekt po włączeniu Trybu nocnego. |
| Opóźnienie Trybu nocnego |
Opóźnienie wejścia w Trybie nocnym, gdy urządzenie jest ustawione w trybie pracy Follower. Jest to czas, w którym użytkownik musi wyłączyć Tryb nocny (opóźnienie aktywacji alarmu) po wyzwoleniu czujnika Wejścia/Wyjścia. |
| Oprogramowanie sprzętowe | Wersja oprogramowania sprzętowego urządzenia. |
| Identyfikator urządzenia | Identyfikator urządzenia. Dostępne również jako kod QR na obudowie urządzenia i jego opakowaniu. |
| Nr urządzenia | Nazwa urządzenia. W przypadku alarmu lub zdarzenia numer ten jest przesyłany do oprogramowania monitorującego. |
otwiera listę awarii urządzenia.Prywatności
Aby zmienić ustawienia Superior MotionCam G3 (PhOD) Jeweller w aplikacjach Ajax:
- Przejdź do karty Urządzenia .
- Wybierz Superior MotionCam G3 (PhOD) Jeweller na liście.
- Przejdź do Ustawień
. - Wybierz wymagane ustawienia.
- Naciśnij Powrót, aby zapisać nowe ustawienia.
| Ustawienie | Znaczenie |
| Nazwa |
Nazwa urządzenia. Jest wyświetlany na liście urządzeń huba oraz w treści wiadomości SMS i powiadomień na kanale zdarzeń. Aby zmienić nazwę urządzenia, naciśnij pole tekstowe. Nazwa może zawierać do 24 znaków łacińskich lub do 12 znaków w cyrylicy. |
| Pomieszczenie |
Wybór wirtualnego pomieszczenia, do którego przypisany jest Superior MotionCam G3 (PhOD) Jeweller. Nazwa pomieszczenia jest wyświetlana w treści SMS-ów i w powiadomieniach o zdarzeniach. |
| Ustawienia zdjęć | |
| Rozdzielczość obrazu | Rozdzielczość zdjęć wykonywanych przez kamerę urządzenia:
Im wyższa rozdzielczość, tym bardziej szczegółowy jest obraz. Przesyłanie zdjęć o wyższej rozdzielczości trwa dłużej. Wybrana rozdzielczość jest ustawiona na Zdjęcia według alarmu, Zdjęcie według scenariusza, Zdjęcie na żądanie, Zdjęcie według harmonogramu i Zdjęcie przez uzbrojenie/rozbrojenie. |
| Alarmy z weryfikacją fotograficzną |
Liczba alarmów, którym towarzyszą zdjęcia. Możesz wybrać, czy zdjęcie ma być przesyłane za każdym razem, gdy urządzenie zostanie wyzwolone, lub określić dokładną liczbę alarmów: od 1 do 10. Licznik alarmów z weryfikacją fotograficzną jest zerowany po rozbrojeniu i ponownym uzbrojeniu systemu alarmowego. Ustawienie jest dostępne, jeśli opcja Zawsze aktywne jest wyłączona. Gdy czujnik jest w trybie Zawsze włączone, będzie przesyłać zdjęcie za każdym razem, gdy zostanie wyzwolony. |
| Zdjęcia z alarmu | Liczba zdjęć wykonanych przez kamerę urządzenia:
Wybrana liczba zdjęć jest ustawiona dla Zdjęcia z alarmu i Zdjęcia według scenariusza. |
| Zdjęcia na żądanie | Liczba zdjęć na żądanie:
Jest wyświetlane, jeśli funkcja Zezwalaj na zdjęcia na żądanie jest włączona w ustawieniach przestrzeni w sekcji Prywatność. |
| Obraz HDR | Gdy opcja ta jest włączona, urządzenie poprawia dokładność detali w jasnych i ciemnych scenach. |
| Dodatkowe wyzwalacze fotograficzne | |
| Zrób zdjęcie, jeśli wykryto maskowanie | Gdy opcja ta jest włączona, urządzenie wykona zdjęcie w przypadku wykrycia maskowania. |
| Zrób zdjęcie, jeśli pokrywa jest otwarta | Gdy opcja ta jest włączona, urządzenie wykona zdjęcie w przypadku wyzwolenia przycisku styku antysabotażowego. |
| Ustawienia wykrywania | |
| Zawsze aktywny |
Gdy ta opcja jest włączona, czujnik jest zawsze w trybie uzbrojonym i wykrywa ruch. |
| Czułość | Poziom czułości czujnika ruchu. Zależy to od rodzaju obiektu, obecności prawdopodobnych źródeł fałszywych alarmów oraz specyfiki chronionego obszaru:
|
| Antymasking | Gdy opcja ta jest włączona, urządzenie wykrywa maskowanie. |
| Czułość sensora maskowania | Poziom czułości sensora maskującego urządzenia. Zależy to od rodzaju obiektu, obecności prawdopodobnych źródeł fałszywych alarmów oraz specyfiki chronionego obszaru:
|
| Ustawienia wskaźnika LED | |
| Wskaźnik LED alarmów | Gdy opcja ta jest wyłączona, wskaźnik LED nie powiadamia użytkowników o alarmach i uruchomieniu przycisku styku antysabotażowego. |
| Alarm z syreną | |
| W przypadku wykrycia ruchu | Gdy opcja ta jest włączona, syreny są aktywowane, gdy urządzenie wykryje ruch. |
| Jeśli wykryto maskowanie |
Gdy opcja ta jest włączona, syreny są aktywowane, gdy urządzenie wykryje maskowanie. Parametr jest wyświetlany, jeśli włączona jest opcja Antymaskingu. |
| Reakcja na alarm | |
| Tryb pracy | Określa, w jaki sposób urządzenie reaguje na alarmy:
|
| Opóźnienia wejścia |
Opóźnienie wejścia: od 5 do 255 sekund. Opóźnienie wejścia (opóźnienie aktywacji alarmu) to czas, jaki użytkownik ma na rozbrojenie systemu alarmowego po wejściu na teren obiektu. |
| Opóźnienie wyjścia |
Opóźnienie wyjścia: 5 do 255 sekund. Opóźnienie wyjścia (opóźnienie uzbrojenia) to czas, w którym użytkownik musi opuścić obiekt po uzbrojeniu systemu. |
| Uzbrojenie w Trybie nocnym |
Jeśli ta opcja jest włączona, urządzenie przejdzie do trybu uzbrojenia, jeśli system jest ustawiony w Trybie nocnym. |
| Opóźnienia wejścia w Trybie nocnym |
Opóźnienia wejścia w Trybie nocnym: od 5 do 255 sekund. Opóźnienia przy wejściu w Trybie nocnym (opóźnienie aktywacji alarmu) to czas, w którym użytkownik musi wyłączyć Tryb nocny po wejściu do obiektu. |
| Opóźnienie wyjścia w Trybie nocnym |
Opóźnienie wyjścia w Trybie nocnym: od 5 do 255 sekund. Opóźnienia przy wyjściu w Trybie nocnym (opóźnienie uzbrojenia) to czas, jaki użytkownik ma na opuszczenie obiektu po włączeniu Trybu nocnego. |
| Opóźnienie Trybu nocnego |
Czas opóźnienia w Trybie nocnym: 5 do 255 sekund. Jest to czas, w którym użytkownik musi wyłączyć Tryb nocny (opóźnienie aktywacji alarmu) po wyzwoleniu czujnika Wejścia/Wyjścia. Ustawienie jest wyświetlane, jeśli urządzenie jest ustawione w trybie pracy Follower i włączona jest opcja Uzbrojenie w trybie nocnym. |
| Scenariusze |
Otwiera menu umożliwiające tworzenie i ustawianie scenariuszy dla urządzenia. Menu umożliwia utworzenie scenariusza, na podstawie którego czujnik będzie wykonywał zdjęcia po wyzwoleniu określonych urządzeń Ajax lub według harmonogramu. |
| Aktualizacja oprogramowania sprzętowego | Przełącza urządzenie w tryb aktualizacji oprogramowania sprzętowego, jeśli dostępna jest nowa wersja. |
| Test siły sygnału Jeweller |
Przełączenie urządzenia w tryb Testu siły sygnału Jeweller. Test pozwala sprawdzić siłę sygnału między hubem (lub podwajaczem zasięgu sygnału radiowego) a urządzeniem za pośrednictwem bezprzewodowego protokołu przesyłania danych Jeweller w celu wybrania optymalnego miejsca instalacji. |
| Test siły sygnału Wings |
Przełączenie urządzenia w tryb testu siły sygnału Wings. Test pozwala sprawdzić siłę sygnału między hubem (lub podwajaczem zasięgu sygnału radiowego) a urządzeniem za pośrednictwem bezprzewodowego protokołu przesyłania danych Wings w celu wybrania optymalnego miejsca instalacji. |
| Test strefy wykrywania czujnika |
Przełącza urządzenie w tryb testu strefy wykrywania. Opcja umożliwia testowanie sensorów ruchu i maskowania. Test pomaga określić, czy urządzenie jest prawidłowo zainstalowane, w celu wykrywania wszystkich alarmów. |
| Test tłumienia sygnału |
Przełączenie urządzenia w tryb testu tłumienia sygnału. |
| Kalibracja sensora maskowania |
Uruchamia kalibrację sensora maskowania, aby zapewnić prawidłowe działanie urządzenia i natychmiastowe wykrywanie prób zablokowania jego pola widzenia. |
| Autotest urządzenia |
Uruchamia autotest urządzenia w celu sprawdzenia, czy wbudowane sensory działają prawidłowo. Test sprawdza sensor ruchu PIR i czujnik maskujący. |
| Monitorowanie | Otwiera menu ustawień Monitorowania:
Ustawienia Monitorowania są dostępne tylko w aplikacjach Ajax PRO. |
| Instrukcja użytkownika | Otwiera instrukcję użytkownika Superior MotionCam G3 (PhOD) Jeweller w aplikacji Ajax. |
| Permanentna dezaktywacja |
Umożliwia użytkownikowi wyłączenie zdarzeń urządzenia bez usuwania go z systemu. Dostępne są trzy opcje:
System może również automatycznie wyłączać urządzenia po przekroczeniu ustawionej liczby alarmów. |
| Jednorazowa dezaktywacja |
Umożliwia użytkownikowi wyłączenie zdarzeń urządzenia do momentu pierwszego rozbrojenia systemu. Dostępne są trzy opcje:
|
| Usuń urządzenie | Usuwa sparowanie urządzenia, odłącza je od huba i kasuje jego ustawienia. |
Kalibracja sensora maskowania
Kalibracja sensora maskowania jest istotna, aby zapewnić prawidłowe działanie urządzenia oraz umożliwić natychmiastowe wykrywanie prób zablokowania pola widzenia jego sensorów. Kalibracja rozpoczyna się automatycznie 10 sekund po zablokowaniu blokady SmartBracket. Jeśli urządzenie nie skalibruje sensora maskowania, system wysyła powiadomienie do użytkowników i stacji monitorującej oraz wyświetla odpowiedni błąd w stanach urządzenia.
Kalibrację sensora maskowania można zainicjować ręcznie, na przykład w przypadku niepowodzenia automatycznej kalibracji lub zmiany miejsca instalacji urządzenia.
Przed rozpoczęciem kalibracji upewnij się, że urządzenie jest prawidłowo zainstalowane i nic nie zasłania jego pola widzenia.
Aby rozpocząć kalibrację sensora maskowania, w aplikacji Ajax:
- Przejdź do karty Urządzenia .
- Wybierz Superior MotionCam G3 (PhOD) Jeweller z listy.
- Przejdź do Ustawień .
- Przejdź do menu Kalibracja sensora maskowania.
- Naciśnij Rozpocznij.
- Jeśli kalibracja zakończy się pomyślnie, naciśnij przycisk Zamknij, aby powrócić do ustawień. Jeśli urządzenie nie przeprowadzi kalibracji sensora maskowania, sprawdź, czy jest zainstalowany poprawnie i czy nic nie blokuje jego pola widzenia. Następnie naciśnij Uruchom ponownie.
Autotest urządzenia
Autotest urządzenia pozwala użytkownikom sprawdzić, czy wbudowane sensory urządzenia działają w prawidłowy sposób. Podczas autotestu sprawdzony zostanie sensor ruchu PIR i sensor maskowania. Urządzenie regularnie przeprowadza autotest wbudowanych sensorów. W przypadku wykrycia awarii system powiadamia użytkowników i stację monitorującą.
Ponadto procedurę autotestu urządzenia można uruchomić ręcznie w aplikacjach Ajax.
Przed uruchomieniem autotestu, upewnij się, że system jest rozbrojony i w danej chwili nie jest przeprowadzany inny test.
Aby uruchomić autotest, w aplikacji Ajax:
- Przejdź do karty Urządzenia .
- Wybierz Superior MotionCam G3 (PhOD) Jeweller z listy.
- Przejdź do Ustawień .
- Przejdź do menu Autotestu urządzenia.
- Naciśnij Rozpocznij.
- Jeśli autotest zakończy się pomyślnie, naciśnij przycisk Gotowe, aby powrócić do ustawień. Jeśli niektóre sensory są wadliwe, zalecamy skontaktowanie się z centrum serwisowym.
Po zakończeniu testu użytkownicy i stacja monitorująca otrzymają odpowiednie powiadomienie o wyniku testu.
Konfigurowanie funkcji Zdjęcia na żądanie
Administrator lub użytkownik z dostępem do ustawień prywatności może włączyć i skonfigurować funkcję Zdjęcia na żądanie. Aby to zrobić, w aplikacji Ajax:
- Wybierz przestrzeń.
- Przejdź do karty Sterowanie
. - Przejdź do Ustawień przestrzeni .
- Przejdź do ustawień Prywatności.
- Włącz opcję Zezwalaj na zdjęcia na żądanie.
- Wybierz kategorię użytkownika:
- Użytkownicy
- Instalatorzy
- Firmy
- Wybierz konkretnego użytkownika, PRO lub firmę. Otworzy się lista kamer, DVR i czujników obsługujących weryfikacją fotograficzną dodanych do przestrzeni.
- Wybierz urządzenie, do którego chcesz przyznać dostęp.
- Włącz opcję Zrób i przeglądaj zdjęcia.
- Określ, kiedy użytkownik może robić zdjęcia na żądanie: Zawsze lub Gdy urządzenie jest uzbrojone.
- Naciśnij Powrót, aby zapisać ustawienia.
- Powtórz kroki 6–11 dla każdego użytkownika i urządzeń, do których chcesz przyznać dostęp.
Po zapisaniu ustawień prywatności wszyscy użytkownicy mający dostęp do kanału zdarzeń zostaną powiadomieni o tym, kto otrzymał prawa dostępu i który użytkownik je przyznał.
Konfigurowanie funkcji Zdjęcie według scenariusza
Najpierw musisz włączyć funkcję Zdjęcia według scenariusza w ustawieniach Prywatności przestrzeni. Można wówczas tworzyć scenariusze, w których wybrane urządzenia wykonują zdjęcia po uruchomieniu alarmu.
Włączanie funkcji Zdjęcie według scenariusza
Administrator lub użytkownik z dostępem do ustawień prywatności może włączyć i skonfigurować funkcję Zdjęcia według scenariusza. Aby to zrobić, w aplikacji Ajax:
- Wybierz przestrzeń.
- Przejdź do karty Sterowanie .
- Przejdź do Ustawień przestrzeni .
- Przejdź do ustawień Prywatności.
- Włącz opcję Zezwalaj na zdjęcia według scenariuszy.
- Naciśnij Powrót, aby zapisać ustawienia.
Tworzenie scenariusza wykonywania zdjęć w przypadku alarmu określonego urządzenia
Każdy użytkownik lub PRO z uprawnieniami do konfiguracji systemu może tworzyć i konfigurować scenariusze według alarmu. Aby to zrobić, w aplikacji Ajax:
- Wybierz przestrzeń.
- Przejdź do karty Urządzenia .
- Wybierz czujnik z weryfikacją fotograficzną z listy urządzeń.
- Przejdź do Ustawień .
- Przejdź do Scenariuszy i naciśnij Dodaj scenariusz.
- Wybierz typ scenariusza Według alarmu.
- Wybierz urządzenia i rodzaj alarmów, które wyzwolą weryfikację fotograficzną.
- Określ:
- Nazwa scenariusza.
- Urządzenia wyzwalające scenariusz. Wybierz, które urządzenia mają wyzwalać scenariusz (dostępne, jeśli wybrano dwa lub więcej urządzeń dla tego scenariusza):
- Dowolne — scenariusz zostanie uruchomiony, jeśli zostanie wyzwolone dowolne wybrane urządzenie.
- Wszystkie wybrane — scenariusz zostanie uruchomiony, jeśli wszystkie wybrane urządzenia zostaną wyzwolone.
- Maksymalny czas aktywacji dla wszystkich wybranych urządzeń. Przedział czasowy, w którym wszystkie wybrane urządzenia muszą zostać wyzwolone, aby uruchomić scenariusz. Dostępne tylko dla opcji Wszystkie wybrane.
- Działanie urządzenia — domyślnie tylko Zrób zdjęcie. Liczba zdjęć jest równa liczbie Zdjęć z alarmu określonej w ustawieniach.
- Kiedy czujnik wykonuje zdjęcia: Zawsze lub Gdy uzbrojony. Domyślnie czujnik ruchu wykonuje zdjęcia według scenariusza tylko wtedy, gdy jest uzbrojony.
Należy pamiętać, że tylko administrator może określić, kiedy czujnik wykonuje zdjęcia.
- Naciśnij Zapisz. Scenariusz pojawi się na liście scenariuszy urządzenia.
Konfigurowanie funkcji Zdjęcia według harmonogramu
Administrator lub PRO z uprawnieniami do konfiguracji systemu może utworzyć i skonfigurować scenariusz według harmonogramu. Aby to zrobić, w aplikacji Ajax:
- Wybierz przestrzeń.
- Przejdź do karty Urządzenia .
- Wybierz czujnik z weryfikacją fotograficzną z listy urządzeń.
- Przejdź do Ustawień .
- Przejdź do Scenariuszy i naciśnij przycisk Dodaj scenariusz.
- Wybierz typ scenariusza Według harmonogramu.
- Określ:
- Nazwa scenariusza.
- Działanie urządzenia — domyślnie tylko Zrób zdjęcie. Liczba zdjęć jest równa liczbie Zdjęć na żądanie określonej w ustawieniach.
- Czas wykonania — pora dnia, w której czujnik wykonuje zdjęcia zgodnie z harmonogramem.
- Powtórz — dni tygodnia, w które czujnik wykonuje zdjęcia zgodnie z harmonogramem.
- Kiedy czujnik wykonuje zdjęcia: Zawsze lub Gdy uzbrojony. Domyślnie, czujnik ruchu wykonuje zdjęcia według harmonogramu tylko wtedy, gdy jest uzbrojony.
Należy pamiętać, że tylko administrator może określić, kiedy czujnik ma wykonywać zdjęcia.
- Naciśnij Zapisz. Scenariusz pojawi się na liście scenariuszy urządzenia.
Wskazanie
Wskaźnik LED w urządzeniu Superior MotionCam G3 (PhOD) Jeweller może świecić na zielono lub czerwono, w zależności od stanu urządzenia.
Wskazanie po naciśnięciu przycisku zasilania
| Zdarzenie | Wskazanie |
| Włączanie urządzenia. | Zapala się na zielono na około 0,5 sek. |
| Włączanie urządzenia, które nie jest dodane do huba. | Świeci na zielono przez około 0,5 sek, miga 6 razy na zielono i 3 razy szybko miga na czerwono. |
| Wyłączanie urządzenia. | Zapala się na czerwono przez około 1 sek, a następnie miga 3 razy. |
Wskazanie aktywowanego urządzenia
| Zdarzenie | Wskazanie | Uwaga |
| Urządzenie jest dodane do huba. | Zapala się na zielono na około 0,5 sek. | |
| Urządzenie zostanie usunięte z huba. | Miga na zielono sześć razy przez 2 sek, a następnie miga na czerwono trzy razy szybko po 0,5 sek. | |
|
Zapala się na zielono na około 0,6 sek. | |
| Test strefy wykrywania sensorów ruchu jest uruchomiony dla urządzenia. | Świeci stale na zielono i gaśnie na 0,6 sek po wykryciu ruchu. | Dowiedz się więcej |
| Test strefy wykrywania sensora maskowania jest uruchomiony dla urządzenia. | Świeci stale na czerwono i gaśnie całkowicie po wykryciu maskowania. Po usunięciu maskowania zaświeci się ponownie na czerwono. | Dowiedz się więcej |
| Trwa kalibracja sensora maskowania. | Świeci na zielono przez 0,5 sek i gaśnie na 0,5 sek. | Uruchamia się automatycznie po zainstalowaniu urządzenia na SmartBracket. |
| Poziom naładowania baterii jest niski. | Powoli zapala się na zielono i powoli gaśnie po wyzwoleniu urządzenia. | Należy wymienić baterię. |
| Bateria jest całkowicie rozładowana. | Miga na zielono w sposób ciągły. | Należy wymienić baterię. |
| Wystąpił błąd sprzętowy urządzenia lub awaria czujnika. | Świeci na czerwono przez około 1 sek co 4 sek. | Urządzenie wymaga konserwacji; skontaktuj się z naszym działem Wsparcia technicznego. |
| Kalibracja sensora maskowania nie powiodła się. | Świeci na czerwono przez około 1 sek co 13 sek. |
Upewnij się, że urządzenie jest prawidłowo zainstalowane i nic nie blokuje jego pola widzenia. Usuń urządzenie ze SmartBracket i zainstaluj je ponownie, aby ponownie rozpocząć kalibrację. Jeżeli wskazanie pojawi się ponownie, skontaktuj się z naszym działem Wsparcia technicznego. |
| Pobieranie nowej wersji oprogramowania sprzętowego urządzenia. | Zapala się dwukrotnie na zielono i gaśnie co 3 sek. | |
| Trwa aktualizacja oprogramowania sprzętowego urządzenia. | Miga na zielono 2 razy co 1 sek. | Wskazanie trwa do momentu zakończenia aktualizacji oprogramowania sprzętowego. |
Awarie
Gdy urządzenie wykryje awarię (np. nie ma komunikacji przez protokół Jeweller), w aplikacji Ajax w lewym górnym rogu ikony urządzenia wyświetlany jest licznik awarii.
Wszystkie usterki są widoczne w stanach urządzenia. Pola z usterkami zostaną zaznaczone na czerwono.
Awaria jest wyświetlana w następujących sytuacjach:
- Moduł kamery jest uszkodzony. Urządzenie wykrywa ruch, ale nie może wykonywać zdjęć.
- Temperatura urządzenia jest poza dopuszczalnymi granicami.
- Blokada uchwytu montażowego urządzenia jest odblokowana (naciśnięto przycisk styku antysabotażowego).
- Pokrywa urządzenia jest otwarta (naciśnięto przycisk styku antysabotażowego).
- Sensor PIR jest uszkodzony.
- Sensor maskowania jest uszkodzony.
- Kalibracja sensora maskowania nie powiodła się.
- Brak sygnału za pośrednictwem protokołu Jeweller.
- Brak sygnału za pośrednictwem protokołu Wings.
- Niski poziom baterii urządzenia.
Konserwacja
Należy regularnie sprawdzać działanie urządzenia. Optymalna częstotliwość kontroli to raz na trzy miesiące. Czyść na bieżąco obudowę urządzenia z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej, suchej chusteczki odpowiedniej do konserwacji sprzętu.
Do czyszczenia urządzenia nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę ani innych aktywnych rozpuszczalników. Ostrożnie przetrzyj soczewkę, gdyż zarysowania mogą obniżyć poziom czułości czujnika.
Dane techniczne
Gwarancja
Gwarancja na produkty „AJAX SYSTEMS MANUFACTURING” Spółka z ograniczoną odpowiedzialnością jest ważna przez 2 lata od daty zakupu.
Jeśli urządzenie nie działa prawidłowo, zalecamy najpierw skontaktować się z działem wsparcia, ponieważ w większości przypadków problemy techniczne można rozwiązać zdalnie.
Kontakt ze wsparciem technicznym:
Producent: „AS Manufacturing” LLC
