Superior Hub Hybrid 2 to hybrydowy panel sterowania dla systemu Ajax, kompatybilny zarówno z przewodowymi, jak i bezprzewodowymi urządzeniami Ajax. Steruje działaniem podłączonych urządzeń i współdziała zarówno z użytkownikiem, jak i agencją ochrony. Panel sterowania jest również dostępny jako płytka bez obudowy. Wersja ta otrzymała nazwę Superior Hub Hybrid 2 (without casing).
Hub wymaga dostępu do Internetu, aby połączyć się z serwerem Ajax Cloud. Dostępne kanały komunikacji to Ethernet i dwie karty SIM. Aby połączyć się z siecią komórkową, Superior Hub Hybrid 2 jest wyposażony w modem 2G/3G/4G (LTE).
Superior Hub Hybrid 2 jest wyposażony w dwa styki antysabotażowe z przodu i tyłu płytki, które zabezpieczają hub przed demontażem. Urządzenie może być zasilane z sieci 100–240 V~ lub z baterii zapasowej 12 V⎓.
Elementy funkcjonalne

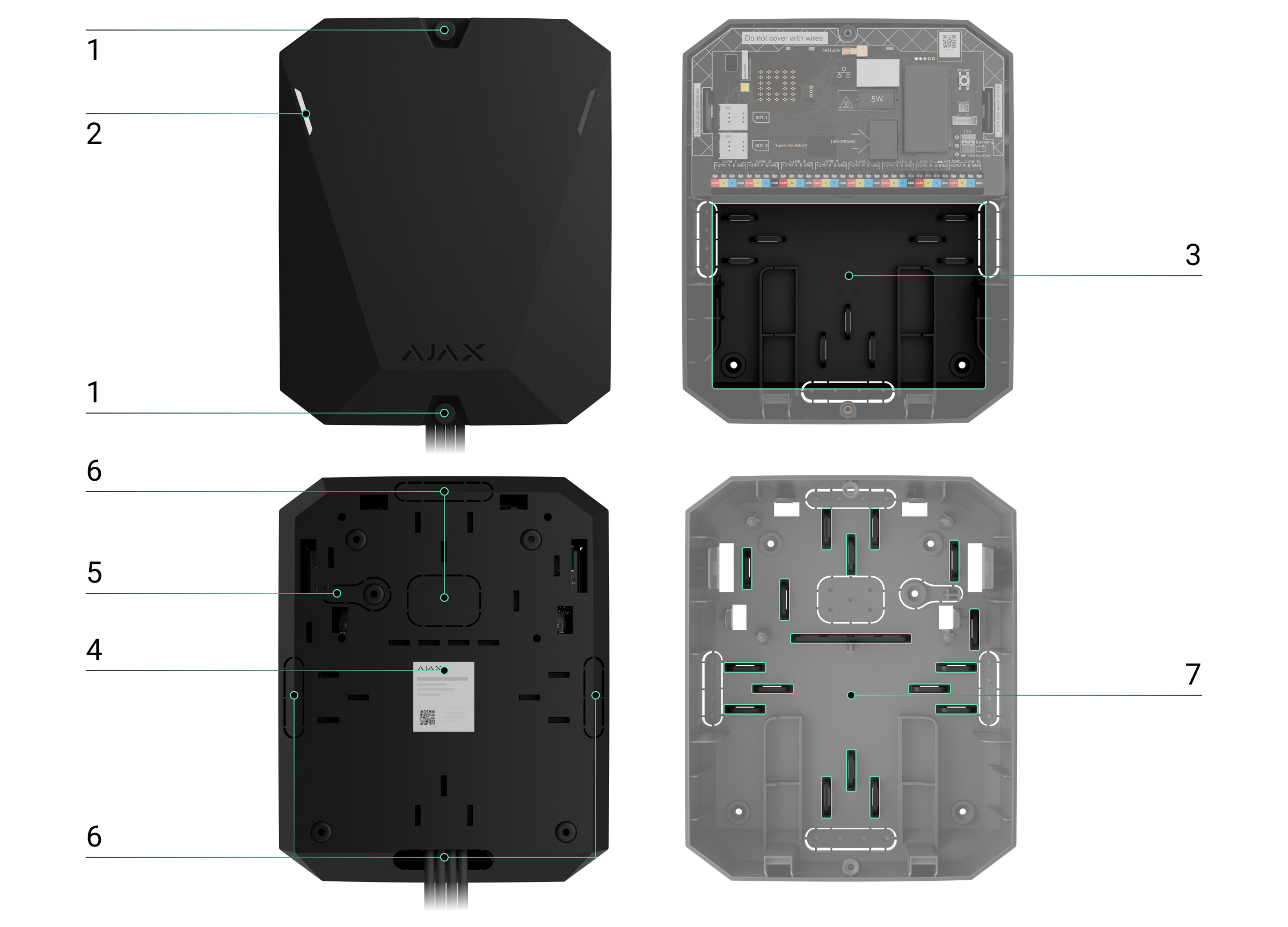

Elementy obudowy
- Wkręty do mocowania pokrywy obudowy. Do ich odkręcenia należy użyć dołączonego klucza sześciokątnego (Ø 4 mm).
- Wskaźnik świetlny wskazujący stan huba.
- Część z uchwytami na baterię zapasową.
Bateria zapasowa nie jest dołączona do zestawu.
- Kod QR i ID (numer seryjny) panelu sterowania.
- Perforowana część obudowy. Przycisk styku antysabotażowego musi zostać wyzwolony w przypadku próby odłączenia urządzenia od powierzchni. Nie należy odłamywać.
- Perforowane części obudowy do prowadzenia przewodów podłączonych urządzeń.
- Mocowania przewodów.

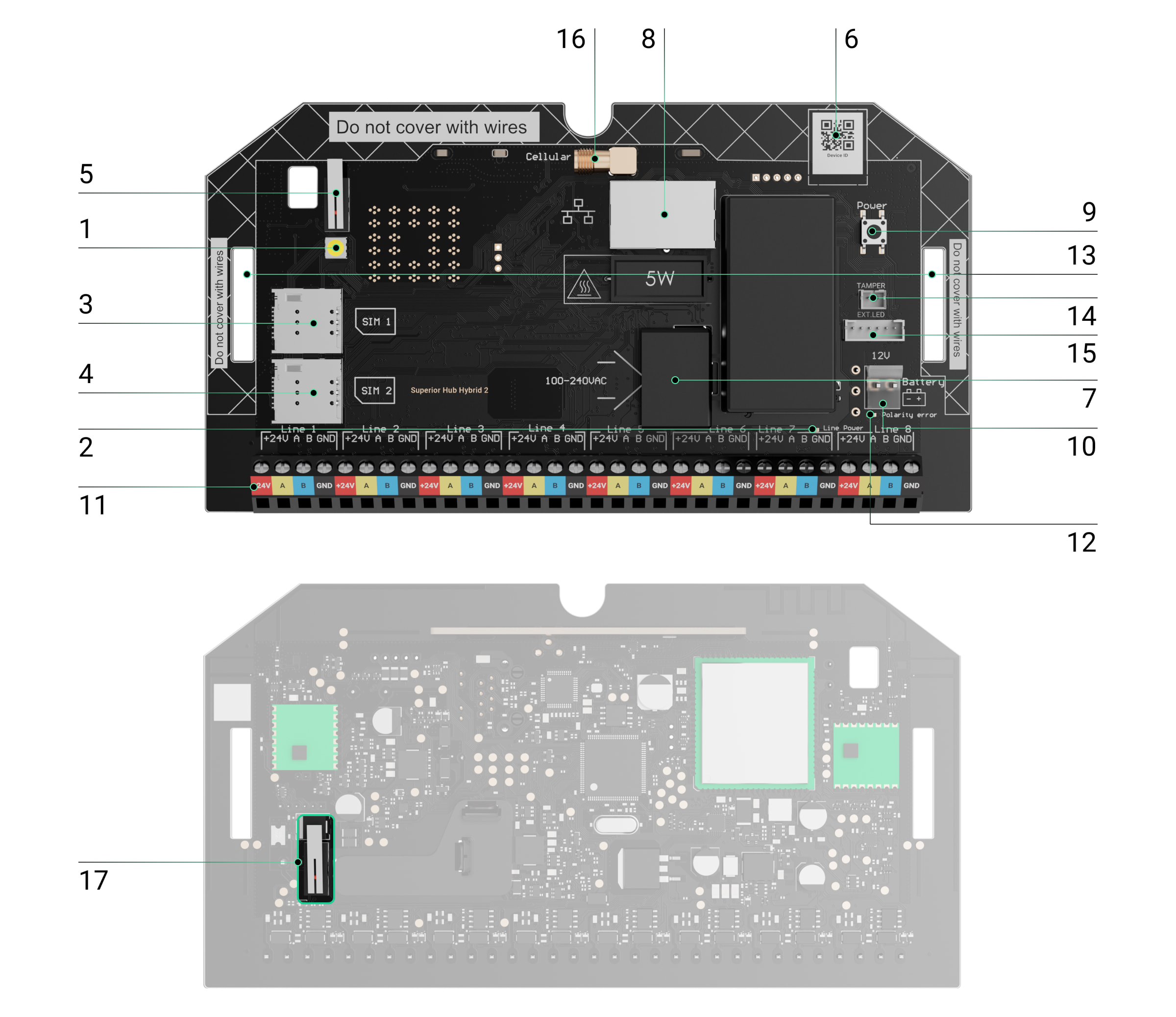

Elementy płytki
- Wskaźnik LED stanu huba i podłączonych kanałów komunikacyjnych.
- Wskaźnik LED do pokazania stanów urządzeń podłączonych do linii Fibra huba.
- Szczelina karty micro SIM 1.
- Szczelina karty micro SIM 2.
- Przedni przycisk styku antysabotażowego. Wykrywa próby zdjęcia pokrywy obudowy panelu sterowania.
- Kod QR i ID (numer seryjny) urządzenia.
- Przewód zasilania.
- Złącze przewodu Ethernet.
- Przycisk zasilania.
- Zaciski do podłączenia baterii zapasowej 12 V⎓.
- Zaciski linii Fibra do podłączania urządzeń przewodowych.
- Wskaźnik błędu baterii. Świeci się, jeśli bateria jest podłączona z odwrotną polaryzacją (np., „–” jest podłączony do „+” i odwrotnie).
- Otwory montażowe do instalacji płyty Superior Hub Hybrid 2 w obudowie.
- Złącze do podłączenia płytki styku antysabotażowego do huba. Płytka styku antysabotażowego znajduje się w zestawie Case, który jest sprzedawany oddzielnie.
- Złącze do podłączenia zewnętrznej diody LED do huba. Zewnętrzna dioda LED jest zawarta w pełnym zestawie Superior Hub Hybrid 2.
- Złącze anteny zewnętrznej dla kanału komunikacji komórkowej (złącze żeńskie SMA).
- Tylny przycisk styku z antysabotażowego. Sygnalizuje próby oderwania obudowy panelu sterowania od powierzchni.
Zaciski linii Fibra
Superior Hub Hybrid 2 ma 8 linii Fibra. Numery od 1 do 8 są widoczne na płytce panelu sterowania.

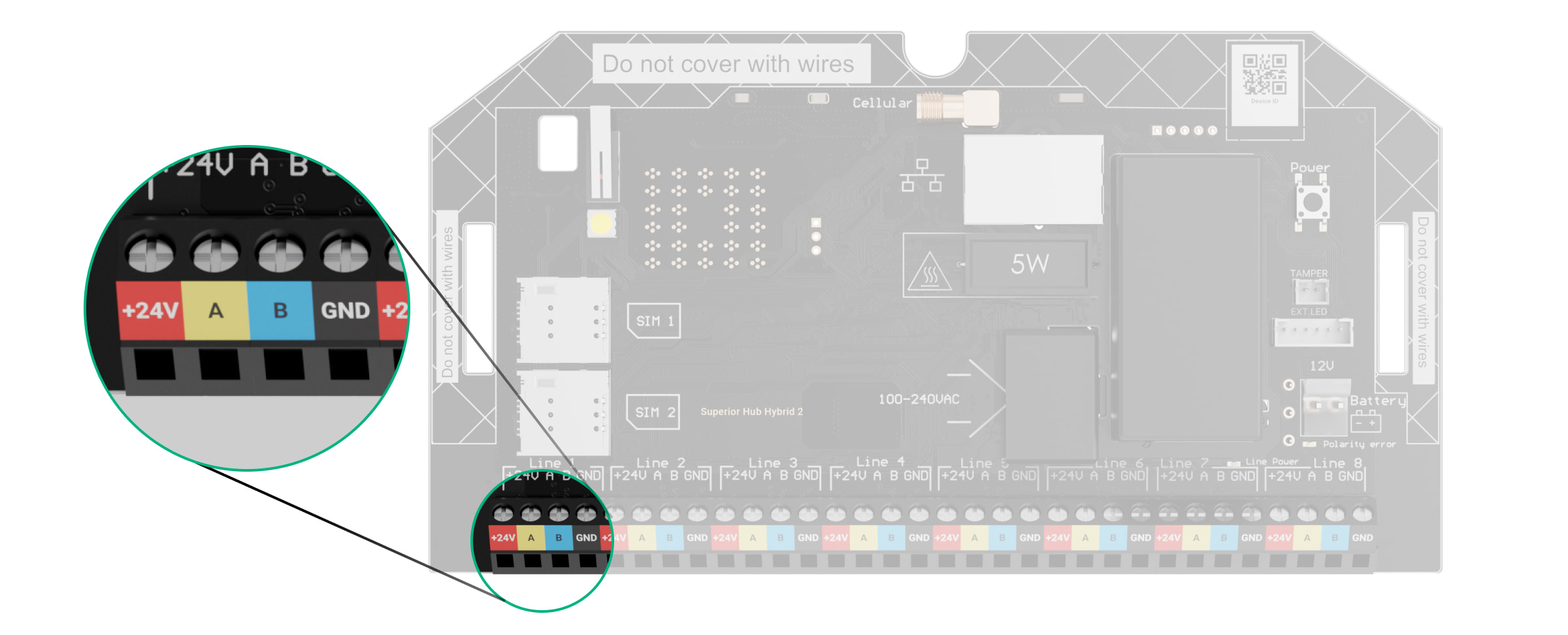

Zaciski linii Fibra:
- +24 V — zacisk zasilania 24 V⎓.
- A — pierwszy zacisk sygnałowy.
- B — drugi zacisk sygnałowy.
- GND — zacisk uziemiający zasilania.
Podczas instalacji urządzeń Fibra należy zachować biegunowość i kolejność podłączania przewodów.
Zasada działania
Superior Hub Hybrid 2 to hybrydowy panel sterowania systemu Ajax. Steruje działaniem podłączonych urządzeń. Hub jest dodawany do przestrzeni — wirtualnego bytu, w którym zgromadzone są różne autonomiczne urządzenia znajdujące się w tym samym obiekcie fizycznym.
Do Superior Hub Hybrid 2 można podłączyć do 250 przewodowych i bezprzewodowych urządzeń Ajax. Podłączone urządzenia chronią przed włamaniem, pożarem i zalaniem oraz umożliwiają sterowanie urządzeniami elektrycznymi według scenariuszy lub ręcznie — w aplikacji mobilnej lub poprzez naciśnięcie przycisku napadowego, LightSwitch lub klawiatury z ekranem dotykowym.
Aby monitorować działanie wszystkich urządzeń systemu alarmowego, hub komunikuje się z podłączonymi urządzeniami za pomocą trzech szyfrowanych protokołów:
1. Jeweller to protokół radiowy do przesyłania zdarzeń i alarmów z urządzeń bezprzewodowych Ajax. Zasięg komunikacji wynosi do 11 450 ft bez przeszkód: ścian, drzwi lub konstrukcji międzypodłogowych.
2. Wings to protokół radiowy do przesyłania dużych pakietów danych. Zasięg komunikacji wynosi do 9 800 ft bez przeszkód: ścian, drzwi lub konstrukcji międzypodłogowych.
3. Fibra to protokół przewodowy do przesyłania zdarzeń i alarmów z urządzeń przewodowych Ajax. Zasięg komunikacji wynosi do 6500 ft przy połączeniu przewodem ze skrętką U/UTP kat. 5.
W przypadku wyzwolenia urządzenia system podnosi alarm w czasie krótszym niż sekunda, niezależnie od protokołu komunikacyjnego. W przypadku alarmu hub aktywuje syreny, uruchamia scenariusze i powiadamia stację monitorowania agencji ochrony oraz wszystkich użytkowników.
Ochrona przed sabotażem
Superior Hub Hybrid 2 ma 3 kanały łączności z serwerem Ajax Cloud: Ethernet oraz dwie karty SIM. Dzięki temu można podłączyć urządzenie do trzech różnych dostawców usług komunikacyjnych w tym samym czasie. Jeśli jeden z kanałów komunikacji jest niedostępny, hub automatycznie przełączy się na inny i poinformuje stację monitorowania agencji ochrony i użytkowników systemu.
Po wykryciu próby zagłuszenia system przełącza się na bezczynną częstotliwość radiową i wysyła powiadomienia do stacji monitorowania agencji ochrony oraz do użytkowników systemu.
Hub regularnie sprawdza jakość komunikacji ze wszystkimi podłączonymi urządzeniami. Jeśli którekolwiek z urządzeń utraci połączenie z panelem sterowania, po upływie czasu określonego przez administratora, wszyscy użytkownicy systemu (w zależności od ustawień), a także stacja monitorowania agencji ochrony, otrzymają powiadomienie o tym zdarzeniu.
Nikt nie może niepostrzeżenie wyłączyć huba, nawet gdy obiekt jest rozbrojony. Jeśli intruz spróbuje otworzyć obudowę huba, przycisk styku antysabotażowego zostanie natychmiast wyzwolony. Powiadomienie o alarmie zostanie wysłane do agencji ochrony oraz do użytkowników systemu.
Hub sprawdza połączenie z Ajax Cloud w regularnych odstępach czasu. Okres odpytywania jest określony w ustawieniach huba. Jeśli ustawiony jest minimalny czas pingu, serwer może powiadomić użytkowników i agencję ochrony w ciągu zaledwie 60 sekund od utraty połączenia.
Bateria zapasowa może być podłączona do huba, zapewniając zasilanie zapasowe dla huba i urządzeń przewodowych oraz zapewniając operatywność systemu przez określony czas.
Można użyć baterii o innej pojemności, które pasują do rozmiarów obudowy Case i charakteryzują się czasem pełnego ładowania nie dłuższym niż 40 godzin. Maksymalny prąd ładowania baterii przez Superior Hub Hybrid 2 wynosi 300 mA.
OS Malevich
Superior Hub Hybrid 2 jest obsługiwany przez system operacyjny czasu rzeczywistego OS Malevich. Jest zabezpieczony przed wirusami i cyberatakami.
OS Malevich wprowadza nowe cechy i funkcje systemu Ajax poprzez zdalne aktualizacje. Aktualizacja nie wymaga zaangażowania instalatora ani użytkownika.
Aktualizacja zajmuje do 2 minut przy rozbrojonym systemie alarmowym i podłączonym zewnętrznym źródle zasilania oraz baterii zapasowej.
Konto Ajax
Aby skonfigurować system, zainstaluj aplikację Ajax PRO i zaloguj się na swoje konto PRO lub utwórz nowe, jeśli go nie masz. Nie ma potrzeby tworzenia nowego konta dla każdej przestrzeni, ponieważ jedno konto umożliwia zarządzanie wieloma systemami alarmowymi. W razie potrzeby można skonfigurować osobne prawa dostępu dla każdej przestrzeni.
Ustawienia użytkownika, systemów oraz parametry podłączonych urządzeń są przechowywane w przestrzeni. Zmiana administratora przestrzeni, dodanie lub usunięcie użytkowników nie powodują resetowania ustawień urządzeń podłączonych do przestrzeni.
Superior Hub Hybrid 2 można dodać i skonfigurować tylko w aplikacjach Ajax PRO.
Wybór miejsca instalacji
Superior Hub Hybrid 2 musi być zainstalowany na pionowej powierzchni przy użyciu dołączonych elementów mocujących. Wszystkie otwory niezbędne do zamocowania w obudowie są już przygotowane. Panel sterowania przeznaczony jest wyłącznie do montażu wewnątrz pomieszczeń. Zalecamy miejsce instalacji, w którym hub będzie ukryty przed ciekawskimi spojrzeniami – na przykład w spiżarni. Pomaga to zmniejszyć ryzyko sabotażu lub zagłuszenia systemu alarmowego.
Zainstaluj hub na pionowej powierzchni. Zapewni to prawidłową reakcję styku antysabotażowego, jeśli ktoś spróbuje odłączyć hub. Przed montażem zapoznaj się z dokumentacją baterii – niektóre baterie mogą być montowane tylko pionowo (zaciskami do góry). Inne położenie montażowe może spowodować szybką degradację baterii.
Wybierz miejsce, w którym hub może korzystać ze wszystkich możliwych kanałów komunikacji: Ethernet i dwie karty SIM. Upewnij się, że sygnał komórkowy w miejscu instalacji jest stabilny i osiąga 2–3 kreski. W miejscach o słabym odbiorze sygnału zaleca się zainstalowanie Ajax ExternalAntenna. Nie można zagwarantować prawidłowego działania urządzenia, jeśli sygnał sieci komórkowej jest słaby.
Przy wyborze miejsca instalacji należy wziąć pod uwagę odległość pomiędzy hubem a urządzeniami bezprzewodowymi oraz wszelkie przeszkody utrudniające transmisję sygnału radiowego: ściany, stropy lub przedmioty o dużych rozmiarach znajdujące się w pomieszczeniu.
Aby w przybliżeniu obliczyć siłę sygnału w miejscu instalacji urządzeń bezprzewodowych, należy skorzystać z naszego kalkulatora zasięgu komunikacji radiowej. Użyj kalkulatora zasilania Fibra, aby obliczyć zasięg połączenia przewodowego.
Uruchom testy siły sygnału Jeweller, Wings i Fibra. W wybranym miejscu instalacji należy zapewnić stabilny sygnał na poziomie 2–3 kresek ze wszystkimi podłączonymi urządzeniami. Przy niskim poziomie sygnału (1 lub 0 kresek) nie gwarantujemy stabilnego działania systemu alarmowego.
Jeśli w systemie są urządzenia o poziomie sygnału 1 lub 0 kresek, należy rozważyć zmianę lokalizacji huba lub urządzenia. Jeśli nie jest to możliwe lub urządzenie nadal ma niską lub niestabilną siłę sygnału po przeniesieniu, użyj podwajaczy zasięgu.
Podczas projektowania systemu dla obiektu należy stosować się do tych zaleceń. Tylko profesjonaliści powinni zajmować się projektowaniem i instalacją systemu Ajax. Lista autoryzowanych partnerów Ajax jest dostępna tutaj.
Gdzie nie należy instalować Superior Hub Hybrid 2
Na zewnątrz. Może to doprowadzić do uszkodzenia panelu sterowania.
W pobliżu metalowych przedmiotów i luster. Mogą one powodować tłumienie lub ekranowanie sygnału radiowego. Może to spowodować utratę połączenia pomiędzy hubem a bezprzewodowymi urządzeniami Ajax.
W miejscach o wysokim poziomie zakłóceń radiowych. Może to spowodować utratę połączenia między hubem a bezprzewodowymi urządzeniami Ajax lub fałszywe powiadomienia o zagłuszaniu systemu alarmowego.
Mniej niż 3 ft od routera i przewodów zasilających. Może to spowodować utratę połączenia pomiędzy hubem a bezprzewodowymi urządzeniami.
Mniej niż 3 ft od urządzeń Jeweller. Może to spowodować utratę połączenia pomiędzy hubem a tymi urządzeniami.
W miejscach, gdzie poziom sygnału pomiędzy hubem a podłączonymi urządzeniami wynosi 1 lub 0 kresek. Może to spowodować utratę połączenia pomiędzy hubem a tymi urządzeniami.
Wewnątrz pomieszczeń o temperaturze i wilgotności poza dopuszczalnymi limitami. Może to doprowadzić do uszkodzenia panelu sterowania.
W miejscach bez sygnału komórkowego lub z siłą sygnału na poziomie jednej kreski. W miejscach o słabym odbiorze sygnału zaleca się zainstalowanie Ajax ExternalAntenna. Nie gwarantujemy poprawnego działania urządzenia przy niskim poziomie sygnału komórkowego.
Projektowanie
W celu zapewnienia prawidłowej instalacji i konfiguracji urządzeń kluczowe jest odpowiednie przygotowanie projektu systemu. Projekt musi uwzględnić liczbę i rodzaje urządzeń w obiekcie, ich dokładną lokalizację i wysokość montażu, długość linii przewodowych Fibra i przewodów biegnących od innych urządzeń, rodzaj zastosowanego przewodu oraz inne parametry. Zapoznaj się z artykułem, aby poznać wskazówki dotyczące projektowania projektu systemu Fibra.
Topologie
Fibra to protokół transmisji danych dla urządzeń przewodowych Ajax. W aspekcie fizycznym Fibra wygląda jak połączenie magistralowe: czujniki są połączone z panelem sterowania za pomocą czterożyłowego przewodu. Systemy Ajax wspierają trzy topologie — Promieniową (Okablowanie radialne), Pierścienia oraz Drzewa. Dowiedz się więcej o topologiach w tym artykule.
Długość i rodzaj przewodu
Maksymalny zasięg połączenia przewodowego korzystającego z topologii Promieniowej (okablowanie radialne) wynosi 6550 ft, a korzystając z topologii Pierścienia — 1640 ft.
Zalecane typy przewodów:
- U/UTP kat.5, 4 × 2 × 0,51 mm (24 AWG), przewód miedziany.
- Przewód sygnałowy 4 × 0,22 mm², z żyłą miedzianą.
W przypadku użycia innego typu przewodu zasięg komunikacji przewodowej może się zmienić. Nie testowano innych typów przewodów.
Weryfikacja za pomocą kalkulatora
Aby zapewnić prawidłowe działanie systemu zgodnie z przeznaczeniem, udostępniliśmy Kalkulator zasilania Fibra. Na etapie projektowania systemu kalkulator pomaga określić jakość komunikacji i długość kabla dla przewodowych urządzeń Fibra.
Przygotowywanie do instalacji
Ułożenie przewodów
Przed ułożeniem przewodów należy sprawdzić przepisy elektryczne i pożarowe obowiązujące w danym regionie. Należy ściśle przestrzegać odpowiednich norm i przepisów. Wskazówki dotyczące organizacji przewodów znajdziesz w tym artykule.
Prowadzenie przewodów
Przed rozpoczęciem instalacji zdecydowanie zalecamy dokładne zapoznanie się z sekcją Umiejscowienie urządzenia. Należy bez żadnych odstępstw realizować ustalony projekt systemu. Naruszenie podstawowych zasad instalacji Superior Hub Hybrid 2 i zaleceń zawartych w niniejszej instrukcji może prowadzić do nieprawidłowej pracy oraz utraty połączenia z urządzeniem.
Przewody sygnałowe do urządzeń Fibra należy układać w odległości co najmniej 20 cali od przewodów zasilających przy układaniu równoległym, a w przypadku ich skrzyżowania – pod kątem 90°. Należy przestrzegać dopuszczalnego promienia zgięcia przewodu. Jest on określony przez producenta w specyfikacji przewodu. W przeciwnym razie istnieje ryzyko uszkodzenia lub zniszczenia przewodnika. Wskazówki dotyczące prowadzenia przewodów są dostępne w tym artykule.
Przygotowanie przewodów do podłączenia
Najpierw należy usunąć warstwę izolacyjną i odsłonić przewody, używając ściągacza izolacji. Końcówki przewodów, które będą podłączane do zacisków urządzenia, muszą być ocynowane lub zaciśnięte tulejką. Zapewnia to niezawodne połączenie i chroni przewód przed utlenianiem. Wskazówki dotyczące przygotowania przewodów są dostępne w tym artykule.
Instalacja
Przed instalacją Superior Hub Hybrid 2 należy upewnić się, że wybrana lokalizacja jest optymalna i zgodna z wymaganiami niniejszej instrukcji. Aby zmniejszyć ryzyko sabotażu, przewody należy ukryć przed wzrokiem i umieścić w trudno dostępnym miejscu. Najlepiej, jeśli przewody są umieszczone w ścianach, podłogach lub sufitach. Uruchom Test siły sygnału Fibra przed ostateczną instalacją.
Przy podłączaniu zacisków urządzenia nie należy skręcać ze sobą przewodów, lecz je zlutować. Końcówki przewodów, które będą podłączane do zacisków, powinny być ocynowane lub zaciśnięte specjalnymi tulejkami. Zapewni to niezawodne połączenie. Podczas podłączania panelu sterowania i urządzeń przewodowych należy przestrzegać procedur bezpieczeństwa i zasad instalacji elektrycznej.
Aby zainstalować Superior Hub Hybrid 2 przy użyciu domyślnej obudowy:
- Przygotuj wcześniej otwory do poprowadzenia przewodów, ostrożnie odłamując perforowane części obudowy Superior Hub Hybrid 2.
- Poprowadź przewody zasilania i Ethernet do obudowy przez przygotowane otwory.
- Przymocuj obudowę do pionowej powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów, wykorzystując wszystkie punkty mocowania. Jeden z nich znajduje się w perforowanej części nad przyciskiem sabotażu. Ten punkt mocowania jest wymagany do uruchomienia przycisku sabotażowego w przypadku próby odłączenia obudowy huba.

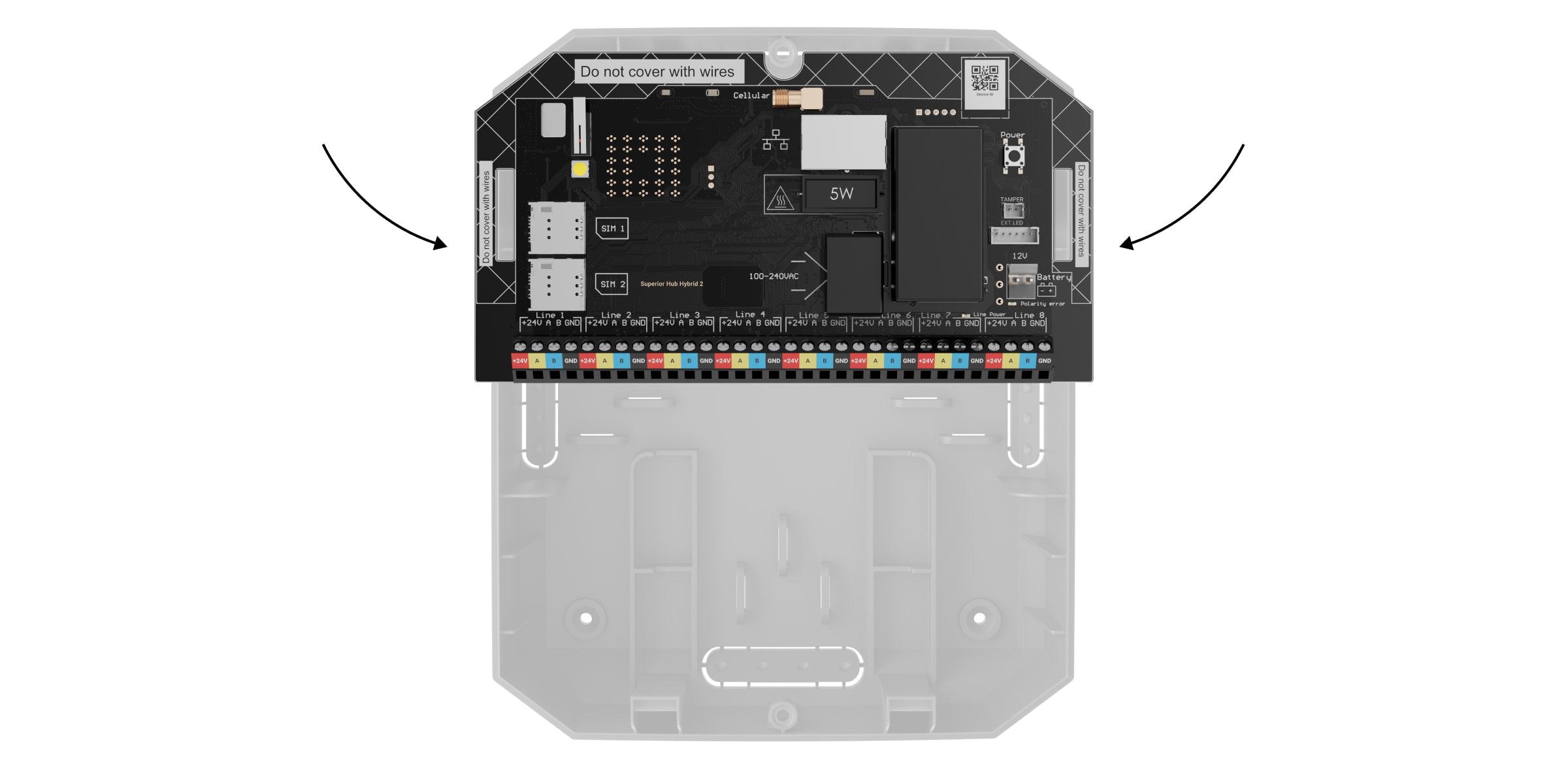

- Umieść płytkę Superior Hub Hybrid 2 w obudowie na uchwytach.
- W razie potrzeby podłącz Ajax ExternalAntenna do odpowiedniego portu komunikacyjnego.
Korzystaj tylko z Ajax ExternalAntenna. Nie gwarantujemy poprawnego działania urządzenia, jeśli używana jest zewnętrzna antena innej firmy. Przed instalacją należy zapoznać się z instrukcją użytkownika ExternalAntenna.
- Zainstaluj baterię w przeznaczonych do tego uchwytach znajdujących się w obudowie.
- Podłącz baterię zapasową do odpowiedniego zacisku huba za pomocą dołączonego przewodu. Należy przestrzegać prawidłowej polaryzacji i kolejności podłączania przewodów.
Uwaga: Superior Hub Hybrid 2 nie może być podłączony do modułów zasilania innych producentów.
Należy używać baterii 12 V⎓ o pojemności 4, 7 lub 9 A∙h. Maksymalne wymiary baterii, którą można zainstalować w obudowie, to 5,94″ × 2,55″ × 3,70″, a waga wynosi 11 funtów. W obudowie huba znajdują się specjalne uchwyty dla tej konfiguracji baterii. Można również stosować baterie o zbliżonych pojemnościach, jeśli pasują do siebie rozmiarem, a czas ładowania nie przekracza 40 godzin. Maksymalny prąd ładowania baterii przez Superior Hub Hybrid 2 wynosi 300 mA.

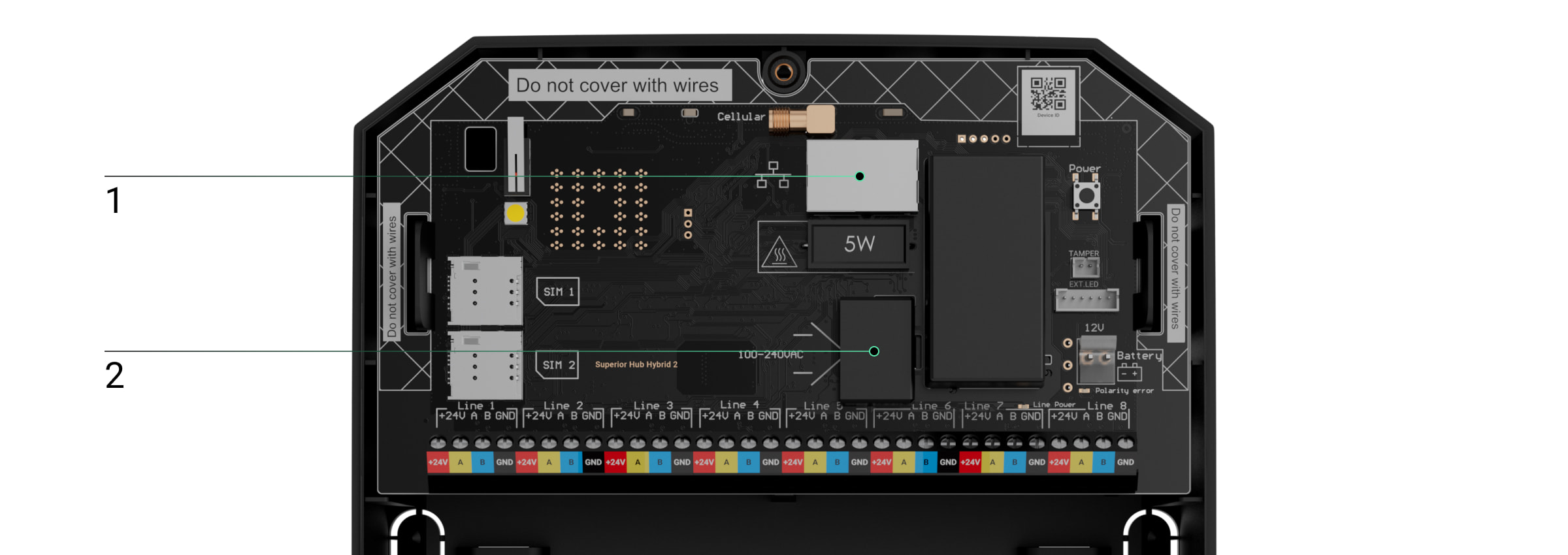

- Podłącz przewód zasilania i przewód Ethernet do odpowiednich gniazd.
1 — Złącze przewodu Ethernet.
2 — gniazdo zasilania.Aby spełnić wymagania INCERT, do podłączenia zewnętrznego zasilania należy użyć adaptera z blokiem wkrętowym.
- Zabezpiecz przewód za pomocą opasek.

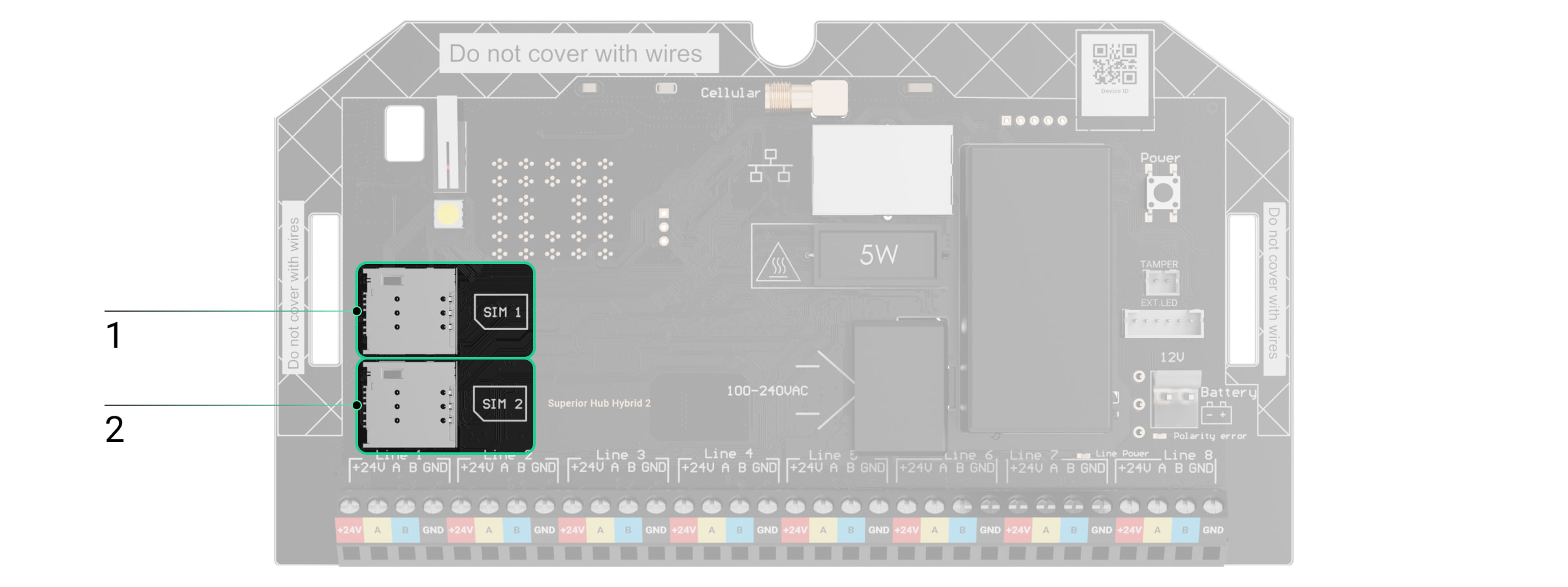

- Zainstaluj karty SIM:
1 — szczelina karty micro SIM 1.
2 — szczelina karty micro SIM 2. - Naciśnij i przytrzymaj przycisk zasilania huba. Po włączeniu huba zaświecą się diody LED linii Fibra na płytce huba.
- Zamontuj pokrywę na obudowie huba i przymocuj ją za pomocą dołączonych wkrętów.
- Dodaj hub do przestrzeni.
- Sprawdź stan obudowy huba w aplikacji Ajax PRO. Jeśli sygnalizowany jest alarm sabotażowy, należy upewnić się, że obudowa huba jest szczelnie zamknięta.
Jeśli połączenie Ethernet nie działa
Jeśli połączenie Ethernet nie działa prawidłowo, wyłącz proxy i filtrowanie adresów МАС oraz włącz DHCP w ustawieniach routera. Hub automatycznie otrzyma adres IP. Następnie można ustawić statyczny adres IP huba w aplikacji Ajax.
Jeśli połączenie przez kartę SIM nie działa
Aby połączyć się z siecią komórkową, należy zainstalować kartę micro SIM z wyłączonym żądaniem kodu PIN i odpowiednią ilością środków na koncie, aby opłacić usługi zgodnie z taryfą operatora. Aby wyłączyć żądanie kodu PIN, włóż kartę SIM do telefonu.
Jeśli hub nie łączy się z siecią komórkową, użyj sieci Ethernet, aby skonfigurować parametry sieci: roaming, punkt dostępu APN, nazwę użytkownika i hasło. Aby uzyskać te parametry, skontaktuj się z działem pomocy technicznej operatora komórkowego.
Dodawanie huba do aplikacji Ajax
Skorzystaj z najnowszych wersji aplikacji Ajax, aby uzyskać dostęp do wszystkich dostępnych funkcji i zapewnić prawidłowe działanie systemu. Superior Hub Hybrid 2 można dodać i skonfigurować tylko w aplikacjach Ajax PRO.
Po dodaniu huba do konta użytkownik staje się administratorem urządzenia. Administratorzy mogą zapraszać innych użytkowników do systemu alarmowego i określać ich uprawnienia. Do Superior Hub Hybrid 2 można podłączyć do 200 użytkowników.
Każde konto PRO podłączone do huba, a także profil agencji ochrony jest traktowane jako użytkownik systemu.
Zmiana lub usunięcie administratora z listy użytkowników huba nie powoduje zresetowania ustawień systemu lub podłączonych urządzeń.
Jeśli do huba są już przypisani inni użytkownicy, jego administrator, PRO posiadający pełne uprawnienia lub firma instalacyjna obsługująca wybrany hub mogą dodać Twoje konto. Zostaniesz powiadomiony, że hub został już dodany do innego konta. Skontaktuj się z naszym działem Wsparcia technicznego, aby ustalić, kto ma uprawnienia administratora w hubie.
Aby dodać hub do aplikacji Ajax PRO:
- Podłącz do huba zewnętrzne zasilanie, baterię zapasową, sieć Ethernet i/lub karty SIM.
- Włącz hub i poczekaj, aż wskaźnik LED stanu połączenia zapali się na zielono lub biało.
- Otwórz aplikację Ajax PRO. Zezwól aplikacji na dostęp do żądanych funkcji. Pozwoli to na pełne wykorzystanie możliwości aplikacji Ajax i zapewni dostarczanie powiadomień o alarmach czy zdarzeniach.
- Upewnij się, że masz przestrzeń. Utwórz przestrzeń, jeśli jeszcze jej nie posiadasz.
- Kliknij Dodaj hub.
- Wybierz odpowiednią metodę: ręcznie lub korzystając ze wskazówek krok po kroku. Jeśli konfigurujesz system po raz pierwszy, skorzystaj ze wskazówek krok po kroku.
- Przypisz nazwę huba.
- Zeskanuj kod QR huba lub wprowadź identyfikator ręcznie.
- Poczekaj na dodanie huba. Po sparowaniu hub zostanie wyświetlony na karcie Urządzenia
w aplikacji Ajax PRO.
Przygotowanie do podłączenia urządzeń
Przed dodaniem urządzeń do systemu należy utworzyć co najmniej jedno wirtualne pomieszczenie. Pomieszczenia są potrzebne do grupowania urządzeń i wzbogacenia zawartości informacyjnej powiadomień. Nazwy urządzeń i pomieszczeń są wyświetlane w tekście zdarzenia lub alarmu systemu alarmowego Ajax.
Połączenie z urządzeniem bezprzewodowym
Aby dodać urządzenie bezprzewodowe do huba, w aplikacji Ajax PRO:
- Przejdź do karty Urządzenia i naciśnij Dodaj urządzenie.
- Przypisz nazwę urządzeniu.
- Zeskanuj kod QR lub wprowadź ID urządzenia ręcznie. Kod QR z identyfikatorem jest umieszczony na obudowie urządzenia. Jest on również podany na opakowaniu urządzenia.
- Wybierz wirtualne pomieszczenie i grupę bezpieczeństwa (jeśli Tryb grupy jest włączony).
- Stuknij Dodaj aby rozpocząć odliczanie.
- Postępuj zgodnie z instrukcjami w aplikacji, aby podłączyć urządzenie.
- Powtarzaj kroki 1–6, aby dodać kolejne urządzenia.
Aby można było dodać urządzenie do huba, urządzenie musi znajdować się w zasięgu komunikacji radiowej huba – w tym samym zabezpieczonym obiekcie.
Połączenie z urządzeniami przewodowymi
Technologia komunikacji przewodowej Fibra umożliwia tworzenie segmentów o długości do 6550 ft. Superior Hub Hybrid 2 ma 8 linii kompatybilnych ze wszystkimi urządzeniami Fibra, niezależnie od typu. Czujniki alarmowe, klawiatury i syreny są podłączone do tej samej linii i zapewniają bezpieczeństwo określonego obszaru obiektu.
Instalacja i podłączenie
Przed zainstalowaniem urządzeń i urządzeń upewnij się, że wybrana lokalizacja jest optymalna i zgodna z wymaganiami niniejszej instrukcji. Przewody powinny być niewidoczne i umieszczone w miejscu trudno dostępnym dla intruzów, aby zmniejszyć prawdopodobieństwo sabotażu. Najlepiej, jeśli przewody są umieszczone w ścianie, podłodze lub suficie. Przed ostateczną instalacją należy przetestować Siłę sygnału Fibra.
Aby podłączyć urządzenie przewodowe do huba:

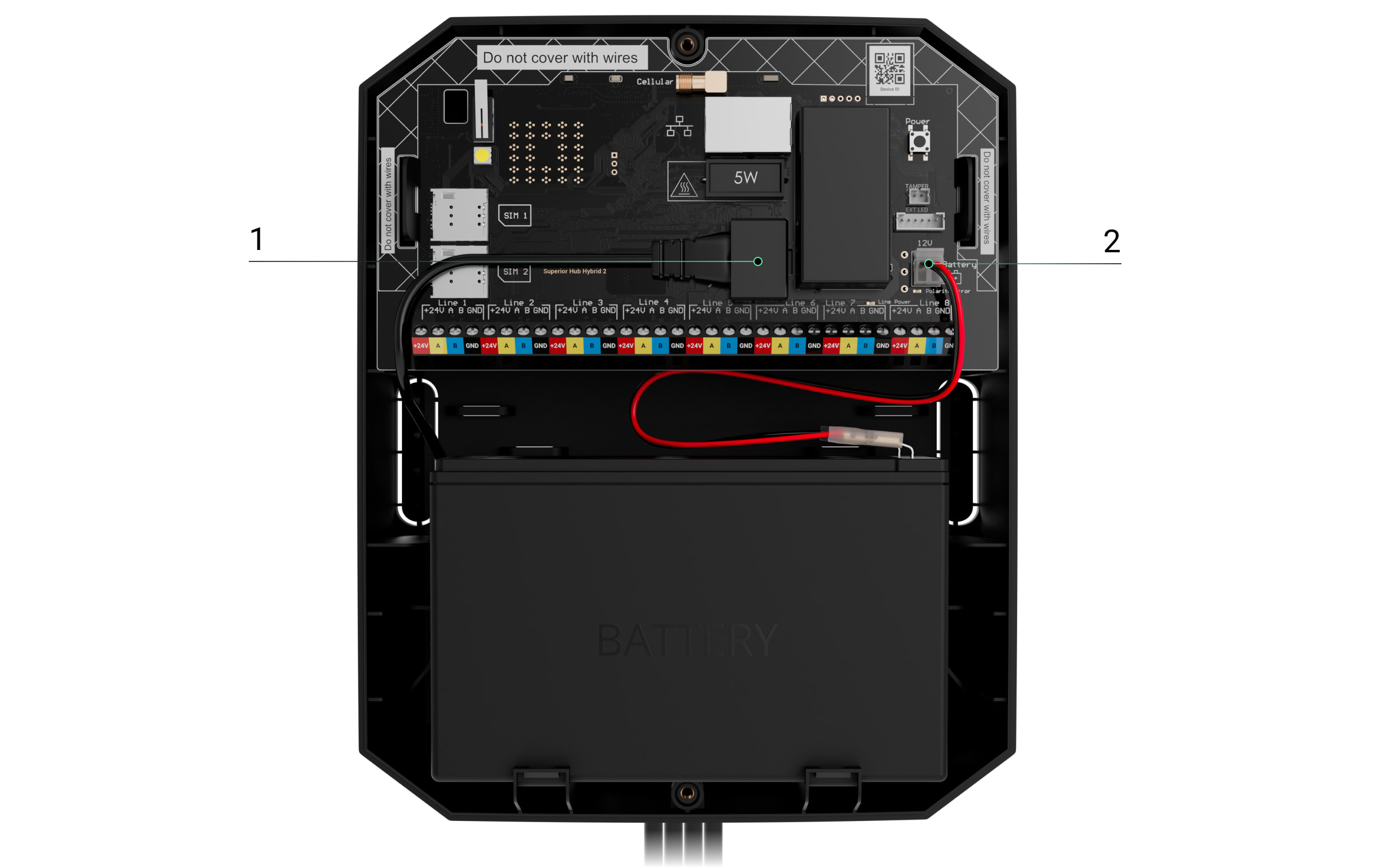

- Odłącz zasilanie i wyłącz hub. Odłącz baterię zapasową.
1 — zewnętrzne źródło zasilania.
2 — bateria zapasowa. - Poprowadź przewody czterożyłowe do obudowy. Podłącz przewody do zacisków linii Superior Hub Hybrid 2:
+24V — zacisk zasilania 24 V⎓.
А, B — zaciski sygnałowe.
GND — uziemienie. - Podłącz drugi koniec przewodu czterożyłowego do zacisków pierwszego urządzenia w linii, pamiętając o zachowaniu polaryzacji i kolejności podłączania przewodów. Bezpiecznie przymocuj przewód do zacisków urządzenia.
- Jeśli do segmentu podłączone jest kolejne urządzenie, należy przygotować i podłączyć do zacisków przewód dla kolejnego urządzenia.
+24V — zacisk zasilania 24 V⎓.
А, B — zaciski sygnałowe.
GND — uziemienie. - W razie potrzeby podłącz kolejne urządzenia do linii.
- Zainstaluj rezystor końcowy 120 omów dla ostatniego urządzenia w linii przy użyciu Topologii promieniowej (radialnej). Rezystor końcowy instaluje się między zaciskami A i B ostatniego urządzenia w linii.
W Topologii pierścienia rezystor końcowy nie jest potrzebny. W takim przypadku należy podłączyć ostatnie urządzenie w linii do następnej linii Fibra huba.
Rezystancja nominalna rezystorów końcowych wynosi 120 Ω. Rezystory końcowe należą do pełnego zestawu Superior Hub Hybrid 2.
- Podłącz zasilanie do huba i włącz go.
- Dodaj urządzenia do systemu ręcznie lub za pomocą skanowania linii.
- Uruchom Test siły sygnału Fibra dla każdego podłączonego urządzenia. Zalecana siła sygnału to dwie lub trzy kreski. W przeciwnym przypadku sprawdź połączenie i integralność przewodów lub zmień lokalizację urządzeń systemowych.
Dodawanie urządzeń przewodowych
W aplikacji Ajax PRO dostępne są dwa sposoby dodawania urządzeń: ręcznie i automatycznie. Ręczne dodawanie niektórych urządzeń bywa przydatne — na przykład przy wymianie uszkodzonego czujnika na nowy. Automatyczne skanowanie linii jest wygodne w przypadku dodawania wielu urządzeń.
- Otwórz aplikację Ajax PRO. Wybierz hub, do którego ma zostać dodane urządzenie.
- Przejdź do karty Urządzenia i naciśnij Dodaj urządzenie.
- Przypisz nazwę urządzeniu.
- Zeskanuj kod QR lub wprowadź ID urządzenia ręcznie. Kod QR z identyfikatorem jest umieszczony na obudowie urządzenia. Jest on również podany na opakowaniu urządzenia.
- Wybierz wirtualne pomieszczenie i grupę bezpieczeństwa (jeśli tryb grupowy jest włączony).
- Naciśnij Dodaj.
Podłączone do huba urządzenie pojawi się na liście urządzeń huba w aplikacji Ajax.
Aktualizacja statusu urządzenia zależy od ustawień Fibra; wartość domyślna to 36 sekund.
Aby instalator mógł prawidłowo nazwać urządzenie lub przypisać do niego pomieszczenie i grupę, przygotowaliśmy dwie metody identyfikacji urządzenia: przez sygnalizację LED i poprzez wyzwolenie alarmu.
Kliknij dowolne urządzenie na tej liście. Po kliknięciu wskaźnik LED urządzenia zacznie migać. Po zidentyfikowaniu urządzenia powiąż je z hubem.
Aby sparować urządzenie z hubem:
- Kliknij urządzenie na liście.
- Przypisz nazwę urządzeniu.
- Określ pomieszczenie i grupę, jeśli włączony jest tryb grupowy.
- Naciśnij Zapisz.
- Sparowane urządzenie zniknie z listy urządzeń dostępnych do dodania.
Jeśli hub już ma maksymalną liczbę dodanych urządzeń (w przypadku Superior Hub Hybrid 2 domyślna liczba to 250 łącznie i 200 urządzeń przewodowych na jedną linię Fibra), otrzymasz powiadomienie o błędzie, gdy spróbujesz dodać więcej urządzeń.
Podłączone urządzenia Ajax działają tylko z jednym hubem. Po dodaniu do nowego huba te urządzenia nie są usuwane z listy urządzeń starego huba. Należy zrobić to w aplikacji Ajax PRO.
Licznik błędów
W przypadku wykrycia błędu huba (np. brak zewnętrznego zasilania) na ikonie urządzenia w aplikacji Ajax wyświetlany jest licznik usterek.
Wszystkie błędy można przeglądać w stanach huba. Pola z błędami zostaną zaznaczone na czerwono.
Ikony
Ikony wyświetlają niektóre stany Superior Hub Hybrid 2. Można je wyświetlić w aplikacji Ajax, w na karcie Urządzenia .
| Ikona | Znaczenie |
 |
Dodatkowe usługi są aktywowane zgodnie z subskrybują. |
 |
Hub działa w sieci 2G. |
 |
Hub działa w sieci 3G. |
 |
Hub działa w sieci 4G (LTE). |
 |
Brak karty SIM. Włóż przynajmniej jedną kartę SIM. |
 |
Karta SIM jest uszkodzona lub ma ustawiony kod PIN. Sprawdź działanie karty SIM w telefonie i wyłącz żądanie kodu PIN. |
 |
Poziom naładowania baterii huba. Wyświetlana z przyrostem 1%. |
 |
Bateria zapasowa nie jest podłączona. |
 |
Wykryto nieprawidłowe działanie Superior Hub Hybrid 2. Otwórz stany huba, aby uzyskać szczegółowe informacje. |
 |
Hub jest podłączony bezpośrednio do stacji monitorowania alarmów agencji ochrony. Ikona nie jest wyświetlana, jeśli połączenie bezpośrednie jest niedostępne lub nie jest skonfigurowane. |
 |
Hub nie jest podłączony bezpośrednio do stacji monitorowania alarmów agencji ochrony. Ikona nie jest wyświetlana, jeśli połączenie bezpośrednie jest niedostępne lub nie jest skonfigurowane. |
 |
Hub jest w Trybie oszczędzania. |
 |
Hub utracił połączenie z serwerem Ajax Cloud. |
Stany

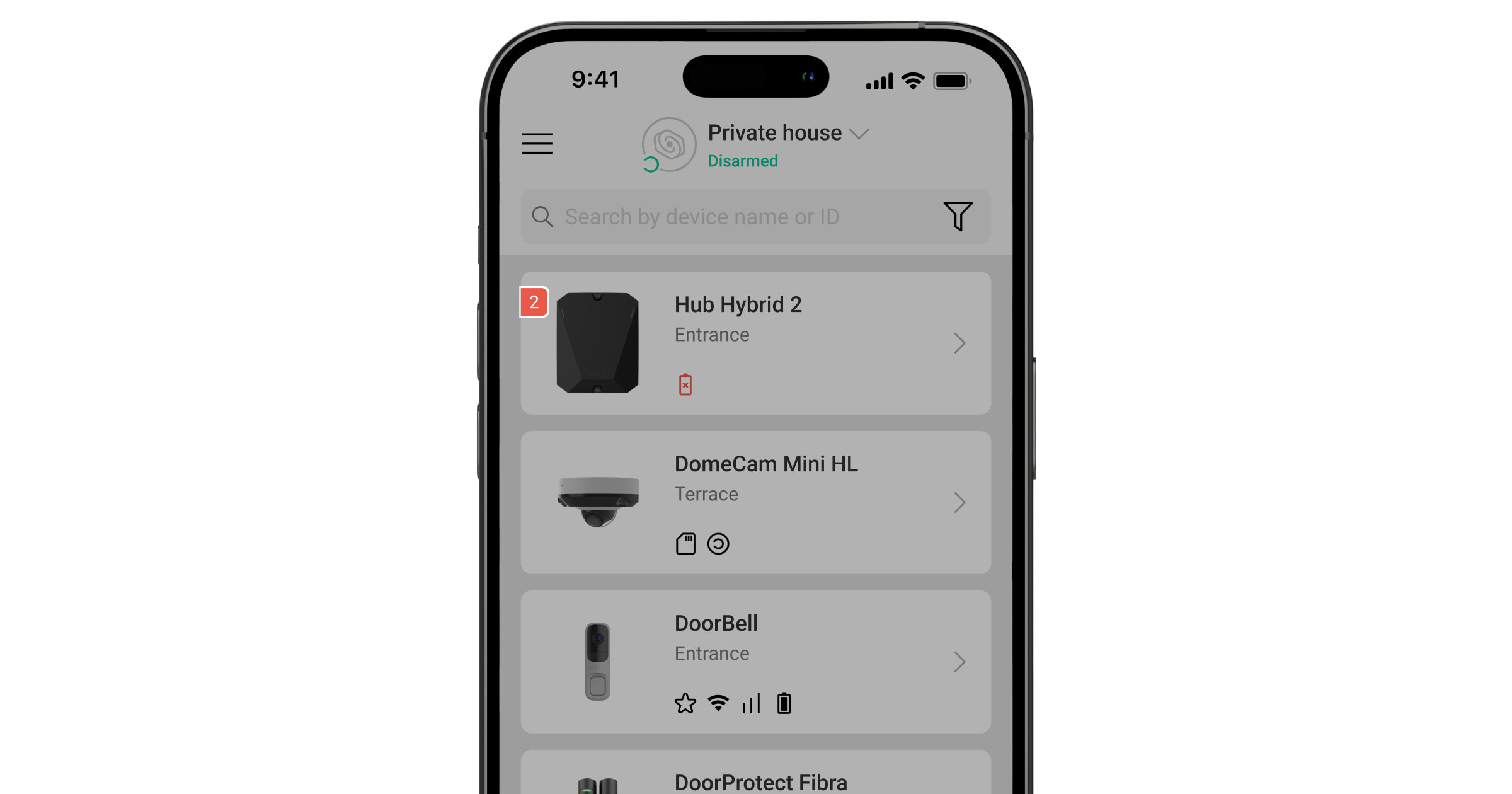

Stany można znaleźć w aplikacji Ajax:
- Przejdź do karty Urządzenia .
- Wybierz Superior Hub Hybrid 2 z listy.
| Parametr | Znaczenie |
| Awaria |
Kliknij przycisk Pole to jest wyświetlane tylko w przypadku wykrycia awarii. |
| Poziom sygnału komórkowego |
Poziom sygnału aktywnej sieci komórkowej SIM. Zainstaluj hub w miejscu, gdzie poziom łączności komórkowej osiąga 2–3 kreski. W miejscach o słabym odbiorze sygnału zaleca się zainstalowanie Ajax ExternalAntenna. Hub zainstalowany w miejscu o słabym lub niestabilnym poziomie sygnału nie będzie w stanie zadzwonić lub wysłać SMS-a o zdarzeniu lub alarmie. |
| Antena zewnętrzna do telefonów komórkowych | Status połączenia anteny zewnętrznej:
Wykrycie uszkodzenia anteny zewnętrznej jest możliwe tylko wtedy, gdy obudowa huba jest prawidłowo zamknięta. |
| Połączenie | Status połączenia pomiędzy hubem i Ajax Cloud:
Jeśli Superior Hub Hybrid 2 nie jest podłączony do serwera, ikony huba i wszystkich podłączonych urządzeń na liście urządzeń stają się półprzezroczyste. |
| Stan naładowania baterii |
Stan naładowania baterii zapasowej huba. Wyświetlana z przyrostem 1%. Przy poziomie naładowania 20% lub mniej hub zgłosi niski poziom naładowania baterii. |
| Pokrywa | Status styku antysabotażowego reagującego na demontaż lub otwarcie Case:
|
| Płytka styku antysabotażowego | Stan płytki styku antysabotażowego obudowy Case podłączonej do płytki huba:
|
| Źródło zasilania linii | Stan zasilania na liniach Fibra huba:
|
| Zasilanie | Zaciski przyłączeniowe zasilania zewnętrznego:
|
| Sieć komórkowa | Status mobilnego połączenia internetowego huba:
Jeśli siła sygnału komórkowego osiąga 1–3 kreski, a hub ma wystarczające środki i/lub ma dodatkowe SMS-y/połączenia, będzie mógł dzwonić i wysyłać SMS-y, nawet jeśli to pole wyświetla status Nie podłączony. |
| Ethernet | Status połączenia internetowego huba przez Ethernet:
|
| SIM 1 |
Numer karty SIM zainstalowanej w pierwszym gnieździe. Aby skopiować numer, kliknij go. Jeśli numer telefonu jest wyświetlany jako Nieznany, operator nie zapisał go w pamięci karty SIM. |
| SIM 2 |
Numer karty SIM zainstalowanej w drugim gnieździe. Aby skopiować numer, kliknij go. Jeśli numer telefonu jest wyświetlany jako Nieznany, operator nie zapisał go w pamięci karty SIM. |
| Średni poziom zakłóceń (dBm) |
Średni poziom szumu na kanale radiowym. Mierzony w miejscu instalacji huba. Dwie pierwsze wartości pokazują poziom na częstotliwościach Jeweller, a trzecia – na częstotliwościach Wings. Dopuszczalna wartość to –80 dBm lub mniej. Na przykład –95 dBm jest uważane za dopuszczalne, a –70 dBm za nieprawidłowe. |
| Model huba |
Nazwa modelu huba. |
| Sprzęt | Wersja oprogramowania sprzętowego Superior Hub Hybrid 2. Nie aktualizowana. |
| Oprogramowanie sprzętowe |
Wersja oprogramowania sprzętowego Superior Hub Hybrid 2. Aktualizacja zdalna. |
| Identyfikator urządzenia |
Identyfikator (pierwsze 8 cyfr numeru seryjnego) urządzenia Superior Hub Hybrid 2. Identyfikator znajduje się na opakowaniu urządzenia oraz na płytce pod kodem QR. |
| IMEI | Unikalny 15-cyfrowy numer seryjny służący do identyfikacji modemu huba w sieci GSM. Jest on wyświetlany tylko wtedy, gdy karta SIM jest zainstalowana w hubie. |
, aby otworzyć listę awarii Superior Hub Hybrid 2.Prywatności
Ustawienia panelu sterowania można zmienić w aplikacjach Ajax PRO. Aby zmienić ustawienia:
- Zaloguj się do aplikacji Ajax PRO.
- Wybierz obiekt z listy.
- Przejdź do karty Urządzenia .
- Wybierz hub.
- Przejdź do Ustawień, naciskając ikonę kółka zębatego
. - Wybierz kategorię ustawień i wprowadź zmiany. Po dokonaniu zmian kliknij Powrót, aby zapisać nowe ustawienia.
Nazwa huba jest wyświetlana w tekście wiadomości SMS i powiadomień push. Nazwa może zawierać do 12 znaków cyrylicy lub do 24 znaków łacińskich.
Aby ją zmienić, kliknij ikonę ołówka
i wprowadź nową nazwę huba.
Wybór wirtualnego pomieszczenia huba. Nazwa pomieszczenia jest wyświetlana w tekście wiadomości SMS i powiadomień push.
Wybór typu obudowy, w której zainstalowana jest płyta Superior Hub Hybrid 2. Obraz obudowy będzie wyświetlany w ustawieniach i powiadomieniach związanych z urządzeniem.
Ustawienia przewodowego połączenia internetowego.
- Połączenie przez Ethernet — włącza i wyłącza moduł Ethernet huba.
- Typ połączenia — wybór metody, którą hub wykorzysta do uzyskania adresu IP. Jeśli wybrano DHCP, hub automatycznie uzyska adres IP i inne ustawienia sieciowe. Statyczny pozwala na ręczne skonfigurowanie adresu IP i innych ustawień sieciowych huba.
- Adres IP — adres IP huba.
- Maska podsieci — maska podsieci, w której działa hub.
- Brama – brama wykorzystywana przez hub.
- DNS — serwer DNS huba.
Ustawienia sieci komórkowej i zainstalowanych kart SIM. W menu głównym można edytować ustawienia, które odnoszą się do obu kart SIM, a w podmenu – indywidualne parametry kart SIM.
Ustawienia modemu
- Dane komórkowe — wyłącza i włącza moduł komórkowy huba.
- Roaming — jeśli ta opcja jest aktywna, karty SIM mogą działać w roamingu.
- Zignoruj błąd rejestracji sieci — gdy ta opcja jest aktywna, hub ignoruje błędy podczas próby połączenia z siecią za pomocą karty SIM. Włącz tę opcję, jeśli karta SIM nie może połączyć się z siecią.
- Wyłącz sprawdzanie komunikacji z operatorem — jeśli ta opcja jest aktywna, hub ignoruje błędy komunikacji z operatorem. Włącz tę opcję, jeśli karta SIM nie może połączyć się z siecią.
Karty SIM
- SIM 1 — wyświetla numer zainstalowanej karty SIM. Jeśli numer telefonu jest wyświetlany jako Nieznany, operator nie zapisał go w pamięci karty SIM. Kliknięcie pola otwiera ustawienia tej karty SIM.
- SIM 2 — wyświetla numer zainstalowanej karty SIM. Jeśli numer telefonu jest wyświetlany jako Nieznany, operator nie zapisał go w pamięci karty SIM. Kliknięcie pola otwiera ustawienia tej karty SIM.
Ustawienia karty SIM
APN, Nazwa użytkownika i Hasło — ustawienia służące do łączenia się z Internetem za pośrednictwem karty SIM. Aby poznać ustawienia operatora komórkowego, skontaktuj się z działem wsparcia technicznego swojego dostawcy. Ustawienia APN są stosowane dopiero po udanym połączeniu z nowymi parametrami. Jeśli próba połączenia nie powiedzie się, hub kontynuuje pracę z poprzednimi ustawieniami APN.
Wykorzystanie danych mobilnych. Menu zawiera informacje o ruchu komórkowym wykorzystywanym przez system alarmowy Ajax, umożliwia wyzerowanie statystyk oraz sprawdzenie stanu konta karty SIM.
Dane są obliczane na hubie i mogą się różnić od statystyk operatora. Wynika to z faktu, że każdy operator oblicza ruch przychodzący i wychodzący indywidualnie.
- Przychodzące — ilość danych odebranych przez hub. Wyświetlane w KB lub MB.
- Wychodzące — ilość danych wysłanych przez hub. Wyświetlane w KB lub MB.
Zresetuj statystykę — resetuje statystyki ruchu przychodzącego i wychodzącego.
Sprawdzenie stanu konta
Kod USSD. W polu wprowadź kod, który jest używany do sprawdzania salda. Na przykład: *111#. Aby wysłać żądanie, po wprowadzeniu kodu kliknij Sprawdź saldo. Wynik żądania zostanie wyświetlony pod przyciskiem sprawdzania salda.
Sposób komunikacji
Ustawienie pozwala wybrać preferowaną antenę do transmisji danych komórkowych:
- Automatyczne przełączanie między antenami — hub nadaje priorytet Ajax ExternalAntenna, jeśli jest ona dostępna (podłączona i nieuszkodzona).
- Zewnętrzna — hub nie przełącza się na antenę wewnętrzną i próbuje używać wyłącznie anteny zewnętrznej.
- Wbudowana — hub wykorzystuje antenę wewnętrzną.
Ustawienie haseł wprowadzanych z klawiatury dla osób, które nie są zarejestrowane w systemie.
Można utworzyć hasło dla osób, które nie zostały dodane do przestrzeni. Jest to wygodne, na przykład w celu zapewnienia firmie sprzątającej dostępu do zarządzania bezpieczeństwem. Znając kod dostępu, wystarczy wprowadzić go na klawiaturze Ajax, aby uzbroić lub rozbroić system.
Aby ustawić kod dostępu dla osoby niezarejestrowanej w systemie:
- Naciśnij Dodaj kod.
- Skonfiguruj Nazwę użytkownika i Kod dostępu.
- Naciśnij Dodaj.
Jeśli chcesz ustawić kod pod przymusem, zmienić kod dostępu, ustawienia dostępu do grup, Tryb nocny, ID kodu, czasowo wyłączyć lub usunąć ten kod, wybierz go na liście i wprowadź zmiany.
Utworzone kody dostępu obowiązują dla wszystkich klawiatur podłączonych do huba. Superior Hub Hybrid 2 obsługuje do 200 kodów dostępu.
Kod dostępu powinien zawierać od 4 do 6 cyfr. Liczby od 0 do 9 mogą być stosowane do każdej cyfry.
Superior Hub Hybrid 2 obsługuje ponad 1 000 000 wariantów kodów PIN.
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Ustaw wymagania dotyczące długości haseł służących do autoryzacji użytkowników i nadawania im dostępu do systemu. Można wybrać opcję Elastyczny (od 4 do 6 symboli) lub zdefiniować stałą długość kodu: 4 symbole, 5 symboli lub 6 symboli.
Uwaga: po ustawieniu stałej długości kodu system resetuje wszystkie skonfigurowane wcześniej kody dostępu.
Stała długość kodu jest wymagana dla funkcji Uproszczonej zmiany trybu uzbrojenia, która umożliwia rozbrojenie systemu bez naciskania przycisku
Rozbrój na klawiaturze po wprowadzeniu hasła lub użyciu urządzenia dostępowego.
Ustawienia planowego uzbrajania/rozbrajania. Harmonogramu zabezpieczeń można używać dla poszczególnych grup i dla całego obiektu, a także dla Trybu nocnego.
Uruchamia Test strefy wykrywania dla podłączonych urządzeń. Test pozwala sprawdzić działanie urządzeń oraz ich strefę wykrywania alarmów.
Ustawienie okresu odpytywania pomiędzy hubem a podłączonymi urządzeniami. Ustawienia wskazują, jak często hub komunikuje się z urządzeniami i jak szybko wykrywana jest utrata połączenia.
- Interwał odpytywania urządzenia, sek. — częstotliwość odpytywania podłączonych urządzeń przez hub, ustawiana w zakresie od 12 do 300 sekund. Domyślna wartość to 36 sekund. Konfigurowane wspólnie dla urządzeń przewodowych i bezprzewodowych.
- Liczba pominiętych pingów, aby określić awarię połączenia — licznik niedostarczonych pakietów. Domyślną wartością jest 8 pakietów (konfigurowanych osobno dla urządzeń bezprzewodowych i przewodowych).
Nie zmniejszaj domyślnych wartości interwału odpytywania i pingowania, jeśli nie jest to konieczne.
Czas do wysłania komunikatu dotyczącego utraty połączenia pomiędzy hubem a urządzeniem jest obliczany według następującego wzoru:
Interwał odpytywania urządzenia × liczba nieodebranych pingów w celu określenia awarii połączenia
Im krótszy czas odpytywania, tym szybciej hub będzie wiedział o zdarzeniach w podłączonych urządzeniach, a urządzenia będą odbierać polecenia huba. Informacje o alarmach i sabotażu są przekazywane natychmiast, niezależnie od interwału odpytywania. Zmniejszenie czasu odpytywania wpływa na żywotność baterii urządzeń bezprzewodowych.
Interwał ogranicza maksymalną liczbę podłączonych urządzeń:
| Interwał | Limit połączeń |
| 12 sek | 39 urządzeń |
| 24 sek | 79 urządzeń |
| 36 sek (domyślnie) | 119 urządzeń |
| 48 sek | 159 urządzeń |
| 72 sek | 200 urządzeń |
| 84 sek | 250 urządzeń |
Niezależnie od ustawień okresu odpytywania, do Superior Hub Hybrid 2 można podłączyć do 10 syren i do 50 klawiatur z wbudowanym sygnalizatorem.
Wykrywanie zakłóceń radiowych — poniższe ustawienia zapewniają zgodność systemu z wymaganiami normy EN 50131 Grade 3. Dostępne są dwie opcje:
- Zaawansowane wykrywanie zakłóceń radiowych.
- Wyślij zdarzenie wykrycia zakłóceń radiowych jako alarm — jeśli ta opcja jest włączona, powiadomienie o wysokim poziomie zakłóceń radiowych zostanie wysłane jako alarm do wszystkich użytkowników systemu.
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Ustawienia telefonii umożliwiają skonfigurowanie huba Ajax do komunikacji ze stacją monitorowania alarmów (CMS) za pośrednictwem protokołu SIP.
W aplikacji Ajax PRO Desktop można utworzyć i zastosować szablon ustawień telefonii, aby zaoszczędzić czas potrzebny na konfigurację w wielu systemach.
Grupa ustawień dla podłączonych przewodowo urządzeń Fibra.
Zasilanie linii — zarządzanie zasilaniem linii w Superior Hub Hybrid 2. Jeśli opcja jest aktywna, podłączone urządzenia Fibra są zasilane. Domyślnie zasilanie jest włączone.
Linie połączenie pierścieniowo — umożliwia utworzenie pierścienia w aplikacji, a następnie ręczne połączenie linii poprzez wybranie odpowiednich wejść.
Test mocy linii— uruchamia test zasilania linii Superior Hub Hybrid 2. Test stymuluje maksymalne możliwe zużycie energii – czujniki generują alarmy, klawiatury są aktywne, syreny są włączane.
Jeśli system przejdzie test, wszystkie urządzenia przewodowe będą miały wystarczające zasilanie w każdej sytuacji.
Podczas testu zasilania linii uruchamiane są podłączone syreny przewodowe.
Dodaj wszystkie urządzenia Fibra — uruchamia skanowanie linii Fibra. Funkcja pokazuje wszystkie urządzenia przewodowe podłączone do huba w celu szybkiego ustawienia nazw, grup i pomieszczeń.
Grupa ustawień opcji systemowych huba. Są one podzielone na dwie grupy: ustawienia ogólne i ustawienia zaawansowane.
Ustawienia ogólne
Jasność LED
Regulacja jasności wskaźnika LED huba.
Aktualizacja oprogramowania sprzętowego
Menu zawiera ustawienia aktualizacji oprogramowania sprzętowego huba.
- Automatyczna aktualizacja oprogramowania sprzętowego konfiguruje automatyczne aktualizacje OS Malevich (domyślnie włączone):
- Jeśli opcja ta jest włączona, oprogramowanie sprzętowe jest automatycznie aktualizowane, gdy dostępna jest nowa wersja. System powinien być rozbrojony, a zasilanie zewnętrzne powinno być podłączone do huba.
- Jeśli wyłączone, system nie przeprowadza automatycznych aktualizacji. Jeśli dostępna jest nowa wersja oprogramowania sprzętowego, aplikacja zaproponuje aktualizację OS Malevich.
- Sprawdź nową wersję umożliwia ręczne sprawdzanie i instalowanie aktualizacji oprogramowania sprzętowego, gdy są one dostępne lub przypisane do huba. Opcja ta jest dostępna tylko wtedy, gdy włączone jest ustawienie Automatycznej aktualizacji oprogramowania sprzętowego.
Jeśli oprogramowanie sprzętowe huba jest nieaktualne, podczas dodawania urządzenia do huba może wystąpić błąd. W takim przypadku system poprosi użytkownika o otwarcie sekcji Aktualizacja oprogramowania sprzętowego w Ustawieniach usługi i sprawdzenie nowej wersji oprogramowania sprzętowego. Jeśli dostępne, użytkownik może przystąpić do aktualizacji oprogramowania na żądanie.
Logi systemowe huba
Ustawienie umożliwia wybór kanału transmisji dla logów huba lub wyłączenie ich zapisu:
- Ethernet — dzienniki systemowe są przesyłane przez przewodowy połączenie internetowe.
- Wyłączone — rejestrowanie jest wyłączone.
Logi to pliki zawierające informacje o działaniu systemu. Nie należy wyłączać logów, gdyż informacje te mogą być pomocne w przypadku wystąpienia błędów w działaniu systemu. Logi są przesyłane tylko przez Ethernet.
Opóźnianie powiadomień o utracie zasilania zewnętrznego
Ustawienia czasu opóźnienia podczas wysyłania powiadomienia o utracie zasilania zewnętrznego.
Można wybrać czas opóźnienia od 1 minuty do 1 godziny z interwałem wynoszącym 1 minutę.
Liczba zdarzeń „Gdy hub jest offline”
Zdarzenia powstałe podczas awarii komunikacji z serwerem są zapisywane w buforze huba i wysyłane do aplikacji Ajax po przywróceniu połączenia.
To ustawienie pozwala wybrać liczbę ostatnich zdarzeń, które hub wyśle do aplikacji Ajax po powrocie do trybu online.
Można wybrać od 100 (wartość domyślna) do 1000 zdarzeń z przyrostem co 50 zdarzeń.
Ustawienia zaawansowane
Kreator ustawień PD 6662
Otwiera przewodnik krok po kroku, jak skonfigurować system, aby był zgodny z brytyjską normą bezpieczeństwa PD 6662:2017.
Połączenie z serwerem
Ustawienia komunikacji między hubem a serwerem Ajax Cloud:
- Opóźnienie alarmu awarii połączenia z serwerem, sek. Opóźnienie jest konieczne, aby zmniejszyć ryzyko błędnych powiadomień o utracie połączenia z serwerem Ajax Cloud. Jest aktywowany po 3 nieudanych zapytaniach hub-serwer. Opóźnienie ustawia się w zakresie od 30 do 300 sek. Zalecana wartość domyślna to 300 sek.
- Interwał odpytywania hub-serwer, sek. Częstotliwość wysyłania pingów z huba do serwera Ajax Cloud. Ustawienie w zakresie od 10 do 300 sek. Zalecana wartość domyślna to 60 sek.
Czas do wygenerowania komunikatu dotyczącego utraty komunikacji pomiędzy hubem a serwerem Ajax Cloud obliczany jest według następującego wzoru:
(Interwał odpytywania × 3) + Filtr czasowy.
Przy domyślnych ustawieniach Ajax Cloud zgłasza utratę huba po 8 minutach:
(60 sek * 3) + 300 sek = 8 min.
- Otrzymuj powiadomienia o utracie połączenia z serwerem bez alarmu. Aplikacje Ajax mogą powiadamiać o utracie komunikacji hub-serwer na dwa sposoby: za pomocą standardowego sygnału powiadomienia push lub za pomocą dźwięku syreny (włączone domyślnie). Gdy opcja jest aktywna, powiadomienie przychodzi ze standardowym sygnałem powiadomienia push.
- Powiadomienie o utracie połączenia przez kanały. System Ajax może powiadomić zarówno użytkowników, jak i agencję ochrony o utracie połączenia pomiędzy hubem a serwerem Ajax Cloud nawet na jednym z kanałów łączności.
W menu można wybrać kanały komunikacji, za pomocą których system będzie powiadamiał o utracie połączenia (Ethernet i/lub komórkowe), a także opóźnienie transmisji takich powiadomień.
- Opóźnienie powiadomienia o utracie, min — czas opóźnienia przed wysłaniem powiadomienia o utracie połączenia na dowolnym kanale komunikacyjnym. Ustaw w zakresie od 3 do 30 minut.
Czas wysłania powiadomienia o utracie połączenia przez jeden z kanałów komunikacyjnych obliczany jest według wzoru:
(Interwał odpytywania x 3) + Filtr czasowy + Opóźnienie powiadomienia o utracie.
Dźwięki i alerty
Menu zawiera trzy grupy ustawień: parametry aktywacji syreny, sygnalizacja po alarmie i sygnał dźwiękowy z parametrami aktywacji klawiatury.
Parametry aktywacji syreny
Jeśli pokrywa huba lub dowolnego czujnika jest otwarta. Jeśli opcja jest włączona, hub aktywuje podłączone syreny, gdy obudowa, czujnik lub inne urządzenie Ajax są otwarte.
Po naciśnięciu przycisku napadowego w aplikacji. Jeśli opcja ta jest włączona, hub aktywuje podłączone syreny po naciśnięciu przycisku napadowego w aplikacji Ajax.
Wyłącz reakcję syreny na naciśnięcie przycisku napadowego Ajax SpaceControl Jeweller w ustawieniach breloka w aplikacji Ajax (Urządzenia
→ Ajax SpaceControl Jeweller → Ustawienia
).
Ponowne uruchomienie sygnału alarmowego po wyzwoleniu każdego czujnika. Jeśli opcja ta jest włączona, każdy nowy alarm z czujnika włamania spowoduje ponowne uruchomienie syreny alarmowej. Możesz wyłączyć tę opcję, aby syrena reagowała tylko na alarm z pierwszego wyzwolonego czujnika.
Ustawianie wskazania syreny po alarmie
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Syrena może informować o alarmach wyzwolonych w uzbrojonym systemie za pomocą sygnalizacji LED. Dzięki tej opcji użytkownicy systemu oraz przejeżdżające patrole agencji ochrony widzą, że system został wyzwolony.
Sygnał dźwiękowy z parametrami aktywacji klawiatury
Questa funzione è disponibile solo nelle app Ajax PRO.
Klawiatury podłączone do huba będą emitować dźwięk informujący o nieprawidłowym działaniu. Aby aktywować powiadomienia dźwiękowe, włącz przełączniki: Jeśli jakiekolwiek urządzenie jest offline i Jeśli poziom naładowania baterii dowolnego urządzenia jest niski.
Powiadomienia dźwiękowe o awariach są obsługiwane przez klawiatury Ajax z następującymi wersjami oprogramowania sprzętowego lub nowszymi:
- 5.57.1.1 dla KeyPad Jeweller;
- 5.57.5.0 dla KeyPad Plus Jeweller;
- 6.57.11.12 dla Superior KeyPad Fibra.
Ustawienia baterii
Menu zawiera następujące ustawienia:
- Oszczędzanie baterii;
- Maksymalizacja żywotność baterii;
- Zatrzymuje ładowanie baterii w przypadku awarii;
- Powiadomienie, jeśli bateria nie ładuje się.
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Oszczędzanie baterii
Ustawienie Oszczędzania baterii zapasowej huba umożliwia wydłużenie żywotności baterii zapasowej, gdy zewnętrzne źródło zasilania jest niedostępne. Gdy to ustawienie jest włączone, hub przełącza się w tryb gotowości po utracie zasilania zewnętrznego.
Aby oszczędzać baterię zapasową, hub wyłącza kanały połączeń (sieć komórkowa, Ethernet, Wi-Fi), gdy przełącza się w tryb gotowości. Dlatego hub w trybie czuwania nie jest połączony z Ajax Cloud i CMS, dopóki nie wystąpi dowolne zdarzenie systemowe. W aplikacjach Ajax, hub i dodane do niego urządzenia są wyszarzone i nie można ich konfigurować ani nimi zarządzać. Hub znajduje się w Trybie oszczędzania, a dodane do niego urządzenia są w trybie Offline. Przestrzeń na liście przestrzeni zostanie oznaczona dodatkowym stanem Trybu oszczędzania.
Tryb czuwania nie ma wpływu na działanie systemu. Wyzwolenie dowolnego czujnika aktywuje hub na określony czas potrzebny, aby przesłać zdarzenie do użytkowników i systemu CMS. W trybie gotowości dioda LED huba miga na czerwono co 30 sekund, a jasność diody LED jest zmniejszona do minimum.
Jeśli hub znajduje się w trybie gotowości, przełączanie trybów uzbrojenia jest możliwe tylko za pomocą klawiatury lub breloka. Przełączanie trybów uzbrojenia systemu i konfigurowanie huba w trybie gotowości za pomocą aplikacji Ajax nie jest możliwe.
Włącz opcję Oszczędzanie baterii zapasowej huba, aby skonfigurować czas działania huba:
| Ustawienie | Znaczenie |
| Okres aktywności | Czas, przez jaki hub pozostaje połączony z Ajax Cloud po wystąpieniu dowolnego zdarzenia systemowego, jest domyślnie ustawiony na 10 minut. Można jednak dostosować ten czas od 5 minut do 1 godziny. |
| Interwał odpytywania serwera | Czas między połączeniami huba w trybie gotowości z serwerem jest domyślnie ustawiony na 6 godzin. Można jednak dostosować ten czas od 1 godziny do 24 godzin. |
Funkcja Oszczędzania baterii pozwala wydłużyć czas pracy baterii zapasowej do 200 godzin dla Superior Hub Hybrid 2, gdy używana jest bateria zapasowa 12 V⎓ o pojemności 7 Ah. Czas ten zależy od konfiguracji systemu i liczby urządzeń przypisanych do huba.
Gdy funkcja Oszczędzania baterii jest włączona, system nie jest zgodny z normą EN 50131 Grade 2, 3.
Uwaga: jeśli w systemie jest przynajmniej jeden podwajacz zasięgu dodany do huba za pośrednictwem sieci Ethernet, to hub nie przełączy się w tryb gotowości. Jest to konieczne do utrzymania połączenia z urządzeniami dodanymi poprzez podwajacz zasięgu.
W przypadku systemów z modułami głosowymi: operator CMS może łączyć się i komunikować za pośrednictwem modułów głosowych tylko w Okresie aktywności huba, gdy hub pozostaje połączony z Ajax Cloud. Trwające połączenie nie może przedłużyć okresu aktywności huba; dlatego połączenie zostanie zakończone automatycznie, gdy hub przełączy się w Tryb oszczędzania.
Maksymalizacja żywotność baterii
Funkcja Maksymalizuj żywotność baterii wydłuża żywotność zapasowej baterii huba. Gdy to ustawienie jest włączone, ładowanie zatrzymuje się przy 100% i jest wznawiane przy 80% naładowania baterii.
Zatrzymuje ładowanie baterii w przypadku awarii
Gdy ten przełącznik jest włączony, bateria przestaje ładować się automatycznie, jeśli wystąpi awaria po 40 godzinach ciągłego ładowania. Podłącz ponownie baterię, aby przywrócić ładowanie.
Powiadomienie, jeśli bateria nie ładuje się
Gdy ten przełącznik jest włączony, będziesz otrzymywać powiadomienia, jeśli bateria nie osiągnie pełnego naładowania przez dłuższy czas. Opcja ta jest domyślnie włączona.
Ustawienia czujników pożarowych
Konfigurowanie Alarmów połączonych czujników pożarowych. Funkcja aktywuje wbudowane syreny wszystkich czujników pożarowych Ajax, jeśli co najmniej jeden z nich zostanie wyzwolony.
Sprawdzenie integralności systemu
Ten parametr jest odpowiedzialny za sprawdzanie stanu czujników bezpieczeństwa, urządzeń i grup podążających przed uzbrojeniem systemu. Funkcja sprawdzenia integralności systemu jest domyślnie włączona.
Potwierdzenie alarmu
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Jest to specjalne zdarzenie, które hub wysyła do CMS i użytkowników systemu, jeśli w określonym czasie zadziałało kilka urządzeń wybranych przez administratora.
Reagując wyłącznie na potwierdzone alarmy, agencja ochrony i policja zmniejszają liczbę wyjazdów w przypadku fałszywych alarmów.
Przywracanie po alarmie
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Funkcja nie pozwala na uzbrojenie systemu, jeśli poprzednio został uruchomiony alarm. Aby uzbroić system, autoryzowany użytkownik lub PRO powinien go przywrócić. Rodzaje alarmów, które wymagają przywrócenia systemu, są określane podczas konfiguracji tej funkcji.
Funkcja eliminuje sytuacje, w których użytkownik uzbraja system z czujnikami generującymi fałszywe alarmy.
Proces uzbrojenia/rozbrojenia
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Pierwsza opcja Zgodność ze standardem umożliwia wybranie określonego standardu w celu ustawienia systemu alarmowego zgodnie z istniejącymi wymaganiami. Po wybraniu wymaganego standardu menu wyświetli poniżej odpowiednie ustawienia uzbrojenia/rozbrojenia. Dostępne są następujące standardy:
- EN 50131 — europejska norma dotycząca systemów antywłamaniowych i napadowych, która opisuje również koncepcję stopni bezpieczeństwa.
- PD 6662 — brytyjska norma dotycząca alarmów antywłamaniowych i awaryjnych, której celem jest ograniczenie liczby niepotwierdzonych alarmów i zapewnienie, że policja reaguje tylko na rzeczywiste zagrożenia.
- VdS — niemiecka norma dotycząca systemów alarmowych antywłamaniowych i napadowych, która reguluje proces uzbrajania/rozbrajania.
- ANSI/SIA CP-01-2019 — amerykańska norma dotycząca systemów bezpieczeństwa, która reguluje funkcje i wymagania mające na celu ograniczenie uciążliwych zdarzeń wyzwalanych przez użytkowników lub sprzęt.
EN 50131
Po aktywacji funkcji EN 50131 można ustawić parametry funkcji Uzbrojenie dwuetapowe, Ponowne rozpoczęcie czasu na wyjście i Błąd wyjścia w ustawieniach uzbrajania, a także ustawić Opóźnienie transmisji alarmu w ustawieniach rozbrajania.
PD 6662
Po wybraniu PD 6662 w menu wyświetlana jest liczba ustawień uzbrojenia/rozbrojenia, które umożliwiają skonfigurowanie systemu zgodnie ze standardowymi wymaganiami.
Skorzystaj z dołączonego przewodnika krok po kroku w aplikacji Ajax PRO, aby szybko i w prosty sposób zainstalować system zgodnie z PD 6662. Przejdź do Hub → Ustawienia → Opcje systemowe→ Ustawienia Wizard PD 6662 i postępuj zgodnie z instrukcjami aplikacji.
VdS
Po wybraniu VdS wszystkie urządzenia w systemie działają bez opóźnień podczas opuszczania, ale opóźnienia wjazdu nadal będą działać.
System automatycznie sprawdza, czy wszystkie drzwi i zamki zostały zamknięte. Podczas uzbrajania systemu drzwi są blokowane za pomocą Elementu blokującego innej firmy. Dodatkowo system sprawdza, czy drzwi są zablokowane, aby upewnić się, że system jest uzbrojony zgodnie z zasadą współzależności (niem. Zwangsläufigkeit).
System nie może zostać uzbrojony, jeśli działa nieprawidłowo. Jeśli wystąpią jakiekolwiek awarie, lub drzwi nie zostaną zablokowane, system powiadomi o nieudanym uzbrojeniu.
ANSI/SIA CP-01-2019
Tylko Hub 2 (4G) Jeweller i Hub 2 Plus Jeweller są certyfikowane zgodnie z normą ANSI/SIA CP-01-2019.
Po wybraniu opcji ANSI/SIA CP-01-2019 można skonfigurować ustawienia uzbrajania dla opcji Ponowne rozpoczęcie czasu na wyjście i Niezamieszkane obiekty. W przypadku ustawień rozbrajania można wybrać, które urządzenia powinny powiadamiać o Anulowaniu alarmu lub Przerwaniu alarmu oraz Oknie przerwania alarmu.
Ponadto standard ten wymaga włączenia szeregu funkcji systemu, takich jak Opóźnienie na wejście/wyjście, strefy krzyżowe, Automatyczna dezaktywacja urządzeń i testowanie systemu. Funkcje te są konfigurowane w ustawieniach huba i niektórych urządzeń.
Automatyczna dezaktywacja urządzeń
To ustawienie jest dostępne tylko w aplikacjach PRO Ajax.
Funkcja umożliwia ignorowanie alarmów i/lub innych zdarzeń dotyczących urządzeń bez ich usuwania z systemu. Zdarzenia zdezaktywowanych urządzeń nie będą wysyłane do stacji monitorowania i użytkowników systemu alarmowego.
Istnieją trzy rodzaje Automatycznej dezaktywacji urządzeń: według timera, według liczby alarmów i według liczby podobnych zdarzeń. Możliwe jest również ręczne wyłączenie konkretnego urządzenia.
Po naciśnięciu otwiera instrukcję użytkownika Superior Hub Hybrid 2 w aplikacji Ajax.
Menu umożliwiające automatyczne przeniesienie urządzeń i ustawień z innego huba. Pamiętaj, że robi się to w ustawieniach huba, na który chcesz zaimportować dane.
Usuwa twoje konto z huba. Wszystkie ustawienia, sparowane czujniki i urządzenia, a także zaproszeni użytkownicy zapisują się w pamięci huba.
Resetowanie ustawień huba
Przywrócenie ustawień fabrycznych huba:
- Włącz hub, jeśli jest wyłączony.
- Usuń wszystkich użytkowników i instalatorów z huba.
- Przytrzymaj przycisk zasilania przez 30 sek – wskaźnik LED na hubie zacznie migać na czerwono.
- Usuń hub ze swojego konta.
Ustawienia przestrzeni
Ustawienia można zmienić w aplikacji Ajax:
- Wybierz przestrzeń, jeśli masz ich kilka lub jeśli korzystasz z aplikacji Ajax PRO.
- Przejdź do karty Sterowanie
. - Przejdź do Ustawień, dotykając ikony koła zębatego w prawym dolnym rogu.
- Ustaw wymagane parametry.
- Naciśnij Powrót, aby zapisać nowe ustawienia.
Wskazanie
Hub posiada dwa tryby sygnalizacji LED:
- Połączenie hub-serwer.
- Alerty i usterki.
Połączenie hub-serwer
Tryb połączenia hub-serwer jest domyślnie włączony. Dioda LED huba ma listę wskazań informujących o stanie systemu lub występujących zdarzeniach. Superior Hub Hybrid 2 może świecić na czerwono, biało, fioletowo, żółto, niebiesko lub zielono, w zależności od stanu.
Stany Superior Hub Hybrid 2 można również monitorować w aplikacjach Ajax.
| Wskazanie | Zdarzenie | Uwaga |
| Świeci się na biało. | Podłączone są co najmniej dwa kanały komunikacji: Ethernet oraz jedna lub dwie karty SIM. | Podczas pracy wyłącznie na baterii zapasowej wskaźnik miga co 10 sekund. |
| Świeci się na zielono. |
Podłączony jest jeden kanał komunikacji: Ethernet lub karta SIM. |
Podczas pracy wyłącznie na baterii zapasowej wskaźnik miga co 10 sekund. |
| Zapala się na czerwono. | Hub nie ma połączenia z internetem ani z usługą Ajax Cloud. | Podczas pracy wyłącznie na baterii zapasowej wskaźnik miga co 10 sekund. |
|
Zewnętrzne zasilanie jest odłączone (jeśli podłączono baterię zapasową). |
Zapala się i świeci nieprzerwanie przez 3 minuty, a następnie miga co 10 sekund. | Kolor wskaźnika zależy od liczby podłączonych kanałów łączności. |
Jeśli podczas korzystania z systemu pojawi się wskazanie, które nie zostało wymienione w niniejszej instrukcji obsługi, należy skontaktować się z działem Wsparcia technicznego Ajax.
Dostęp do wskazań
Użytkownicy Superior Hub Hybrid 2 mogą zobaczyć wskaźnik dotyczący Alertów i usterek po:
- Uzbrojenie/rozbrojenie systemu za pomocą klawiatury Ajax.
- Wprowadzenie na klawiaturze prawidłowego identyfikatora użytkownika lub hasła osobistego i wykonanie już wykonanej czynności (np. wyłączenie czuwania i naciśnięcie przycisku rozbrojenia w manipulatorze).
- Naciśnięciu przycisku Ajax SpaceControl Jeweller, aby uzbroić/rozbroić system lub aktywować Tryb nocny.
- Uzbrojenie/rozbrojenie systemu przy użyciu aplikacji Ajax.
Wszyscy użytkownicy mogą zobaczyć wskazanie Zmiany stanu huba.
Alerty i usterki
Funkcję włącza się w ustawieniach huba w aplikacji Ajax PRO (Hub → Ustawienia → Ustawienia systemowe → Wskaźnik LED).
| Wskazanie | Zdarzenie | Uwaga |
| Zmiana stanu huba | ||
| Biała dioda LED miga raz na sekundę. | Uzbrojenie dwuetapowe lub Opóźnienie na wyjście. | Jedno z urządzeń wykonuje Uzbrojenie dwuetapowe lub Opóźnienie na wyjście. |
| Zielona dioda LED miga raz na sekundę. | Sygnalizacja wejścia. | Jedno z urządzeń wykonuje Opóźnienie na wejście. |
| Biała dioda LED zaświeci się na 2 sekundy. | Uzbrajanie zakończone. | Zmiana stanu huba (lub jednej z grup) z Rozbrojony na Uzbrojony. |
| Zielona dioda LED zapala się na 2 sekund. | Rozbrajanie zakończone. | Zmiana stanu huba (lub jednej z grup) z Uzbrojony na Rozbrojony. |
| Alerty i awarie | ||
| Czerwona i fioletowa dioda LED migają sekwencyjnie przez 5 sekund. | Potwierdzony alarm przycisku napadowego. |
Występuje nieprzywrócony stan po potwierdzonym alarmie napadowym. Wskazanie jest wyświetlane tylko wtedy, gdy w ustawieniach włączona jest opcja Potwierdzony alarm włamania/przycisku awaryjnego. |
| Czerwona dioda LED zapala się na 5 sekund. | Alarm napadowy. |
Występuje nieprzywrócony stan po alarmie napadowym. Wskazanie nie jest wyświetlane, jeśli występuje stan potwierdzonego alarmu napadowego. Wskazanie jest wyświetlane tylko wtedy, gdy w ustawieniach włączona jest opcja Pojedynczy alarm włamaniowy/przycisku awaryjnego. |
| Czerwona dioda LED miga. | Liczba mignięć diody LED odpowiada numerowi urządzenia przycisku awaryjnego (DoubleButton Jeweller), który jako pierwszy generuje alarm napadowy. | Występuje nieprzywrócony stan po potwierdzonym lub niepotwierdzonym alarmie przycisku napadowego. |
| Żółta i fioletowa dioda LED migają sekwencyjnie przez 5 sekund. | Potwierdzony alarm wtargnięcia. |
Występuje nieprzywrócony stan po potwierdzonym alarmie włamaniowym. Wskazanie jest wyświetlane tylko wtedy, gdy w ustawieniach włączona jest opcja Potwierdzony alarm włamania/przycisku awaryjnego. |
| Żółta dioda LED zapala się na 5 sekund. | Alarm włamaniowy. |
Występuje nieprzywrócony stan po alarmie włamaniowym. Wskazanie nie jest wyświetlane, jeśli występuje stan potwierdzonego alarmu włamaniowego. Wskazanie jest wyświetlane tylko wtedy, gdy w ustawieniach włączona jest opcja Pojedynczy alarm włamaniowy/przycisku awaryjnego. |
| Żółta dioda LED miga. | Liczba błysków odpowiada numerowi urządzenia, które jako pierwsze wygenerowało alarm włamaniowy. | Występuje nieprzywrócony stan po potwierdzonym lub niepotwierdzonym alarmie wtargnięcia. |
| Czerwona i niebieska dioda LED migają sekwencyjnie przez 5 sekund. | Otwarcie pokrywy. |
W jednym z urządzeń lub w hubie występuje nieprzywrócony stan styku antysabotażowego lub pokrywa jest otwarta. Wskazanie jest wyświetlane tylko wtedy, gdy w ustawieniach włączona jest opcja Otwarcie pokrywy. |
| Żółta i niebieska dioda LED miga sekwencyjnie przez 5 sekund. | Inne awarie. |
W dowolnym z urządzeń lub w hubie występują nieprzywrócony stan po usterce lub awaria. Wskazanie jest wyświetlane tylko wtedy, gdy w ustawieniach włączona jest opcja Przywracanie po błędach. Obecnie Przywracanie po błędach nie jest dostępne w aplikacjach Ajax. |
| Ciemnoniebieska dioda LED zapala się na 5 sekund. | Tymczasowe dezaktywacja. | Jedno z urządzeń jest tymczasowo wyłączone lub powiadomienia o stanie pokrywy są wyłączone. |
| Niebieska dioda LED zapala się na 5 sekund. | Automatyczna dezaktywacja. | Jedno z urządzeń zostało automatycznie wyłączone przez timer otwarcia lub liczbę wykryć. |
| Zielona i niebieska dioda LED migają sekwencyjnie. |
Wygaśnięcie timera alarmu. |
Wyświetlane po wygaśnięciu timera alarmu (w celu potwierdzenia alarmu). |
Gdy w systemie nic się nie dzieje (brak alarmu, awarii, otwarcia pokrywy itp.), dioda LED sygnalizuje dwa stany huba:
- Uzbrojony/częściowo uzbrojony lub Tryb nocny włączony — diody LED świecą na biało.
- Rozbrojony — dioda LED zapala się na zielono.
Sygnalizacja alertu
Jeśli system jest rozbrojony i którykolwiek z wskaźników z tabeli jest obecny, żółta dioda LED miga raz na sekundę.
Jeśli w systemie występuje kilka stanów, wskazania są wyświetlane jedno po drugim, w tej samej kolejności, jak pokazano w tabeli.
Dodatkowe funkcje
Monitoring wideo
Superior Hub Hybrid 2 jest kompatybilny z kamerami Ajax i rejestratorami NVR oraz z kamerami innych firm, które obsługują protokół RTSP lub integrację SDK.
Liczbę kamer i rejestratorów NVR, które można dodać do przestrzeni, można obliczyć za pomocą Kalkulatora urządzeń wideo.
Scenariusze
Superior Hub Hybrid 2 umożliwia tworzenie 64 scenariuszy i minimalizowanie wpływu czynnika ludzkiego na bezpieczeństwo. Hub może zarządzać bezpieczeństwem całego obiektu lub grupy według harmonogramu; aktywować generator mgły, gdy intruzi wejdą do pomieszczenia; odłączyć napięcie w pomieszczeniu i włączyć oświetlenie awaryjne w przypadku pożaru; odciąć wodę w przypadku wycieku; sterować urządzeniami oświetleniowymi, zamkami elektrycznymi, roletami i bramami garażowymi — przy zmianie trybu bezpieczeństwa w reakcji na naciśnięcie przycisku lub alarm czujnika.
Scenariusze można wykorzystać w celu zminimalizowania liczby rutynowych działań i zwiększenia wydajności. Urządzenia automatyzacji Ajax reagują na zmiany temperatury i jakości powietrza. Można na przykład ustawić włączanie ogrzewania, gdy spadnie temperatura, lub sterować systemem zasilania, nawilżaczem i klimatyzacją, aby utrzymać przyjemny klimat w pomieszczeniu.
Weryfikacja fotograficzna
Superior Hub Hybrid 2 obsługuje zarówno czujniki ruchu MotionCam, jak i MotionCam Outdoor. Po wyzwoleniu czujniki wykonują serię zdjęć, które można wykorzystać do oceny przebiegu i chronologii zdarzeń w obiekcie. Uwalnia to użytkowników od stresu, a agencje ochrony od niepotrzebnego wysyłania patroli.
Czujnik aktywuje kamerę, gdy jest uzbrojony i wykryje ruch. Tylko użytkownicy z dostępem do kanału zdarzeń, a także upoważnieni pracownicy agencji ochrony mogą wykonywać fotograficzne weryfikacje alarmów, pod warunkiem, że system alarmowy jest podłączony do stacji monitorowania.
Jeśli funkcja Zdjęcia na żądanie jest aktywowana, czujniki mogą wykonywać zdjęcie na polecenie użytkownika systemu lub użytkownika PRO z odpowiednimi uprawnieniami. Wykonanie zdjęcia jest zawsze rejestrowane w kanale zdarzeń huba.
Zdjęcia na każdym etapie przesyłania chroni szyfrowanie. Są one przechowywane na serwerze Ajax Cloud oraz nie są przetwarzane ani analizowane.
Konserwacja
Regularnie sprawdzaj działanie Superior Hub Hybrid 2 i podłączonych urządzeń. Optymalna częstotliwość kontroli to raz na trzy miesiące. Czyść na bieżąco obudowę huba z kurzu, pajęczyn i innych zanieczyszczeń. Używaj miękkiej, suchej ściereczki, odpowiedniej do pielęgnacji sprzętu.
Do czyszczenia urządzenia nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.
Określony okres wsparcia
Zapewniamy aktualizacje zabezpieczeń dla hubów przez co najmniej dwa lata okresu gwarancyjnego.
Dane techniczne
Gwarancja
Gwarancja dla produktów spółki z ograniczoną odpowiedzialnością „Ajax Systems Manufacturing” jest ważna 2 lata po zakupie.
Jeśli urządzenie nie działa prawidłowo, zalecamy skontaktowanie się z Działem wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.
Kontakt ze wsparciem technicznym:
Producent: „AS Manufacturing” LLC
