NVR H-serie Gebruikershandleiding

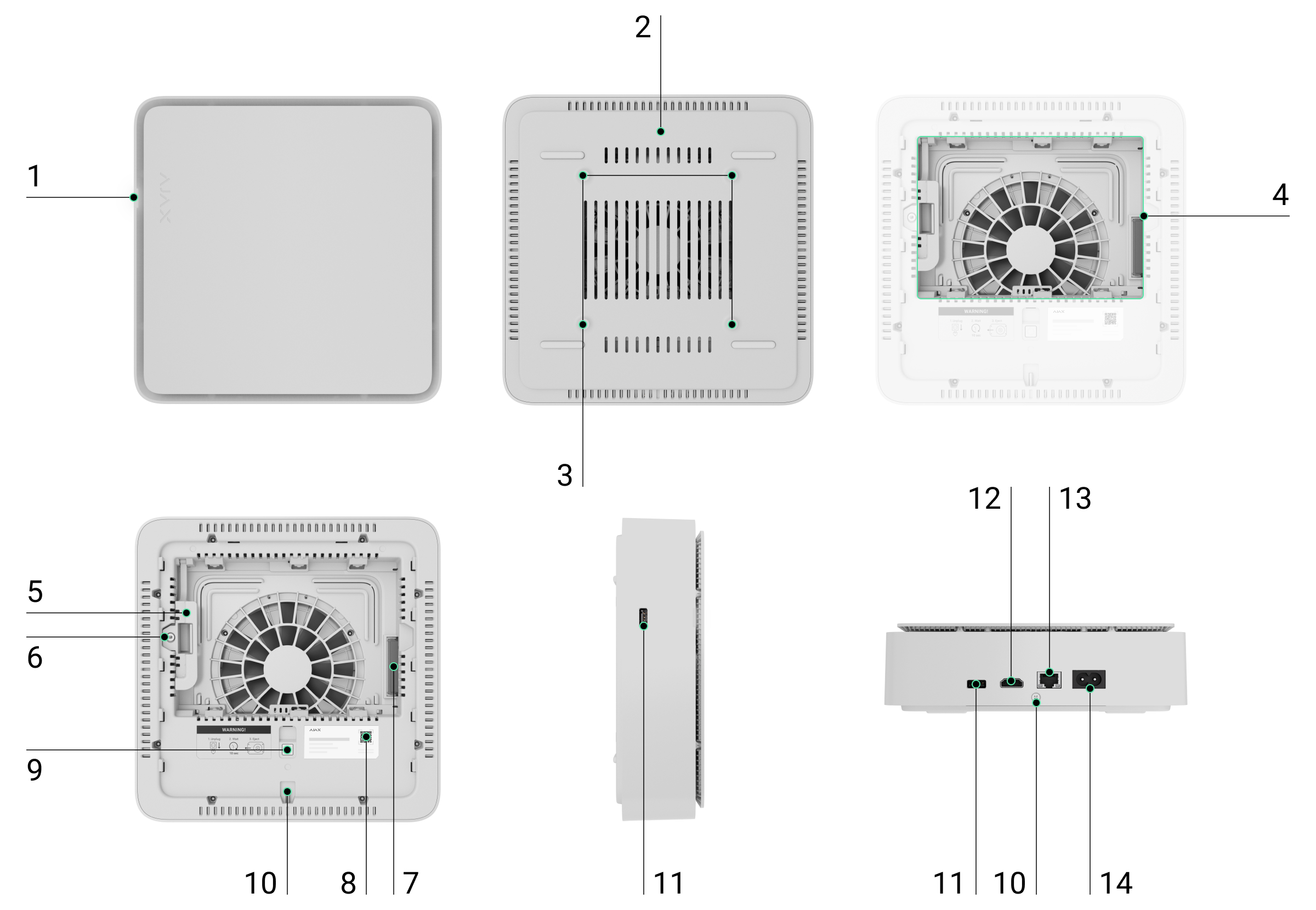

Functionele elementen

1. Led-indicator.
2. SmartBracket-montagepaneel.
3. Gaten om het SmartBracket-montagepaneel aan het oppervlak te bevestigen.
4. Plaats om een harde schijf te installeren.
5. Vergrendeling voor harde schijf.
6. Een schroef voor het bevestigen van een harde schijf.
7. Aansluiting voor de harde schijf.
8. QR-code met de apparaat-ID. Wordt gebruikt om NVR H toe te voegen aan een Ajax-systeem.
9. Knop om waarden te resetten.
10. Bevestigingsschroef. Wordt gebruikt om het apparaat te bevestigen op het SmartBracket-montagepaneel.
11. USB-aansluiting.
12. HDMI-aansluiting.
13. Ethernet-aansluiting.
14. Voedingsaansluiting.

Werkingsprincipe

NVR H is een videorecorder voor het aansluiten van externe IP-camera’s met ONVIF- en RTSP-protocollen en Ajax-camera’s. Dit staat u toe om een opslag te installeren met een geheugencapaciteit van maximaal 16 TB (niet inbegrepen in het NVR H-seriepakket). NVR H werkt ook zonder harde schijf.

De NVR H-serie beschikt over een Full HD HDMI-uitgang waarmee u videobeelden van aangesloten camera’s op een scherm kunt bekijken, zelfs als de videorecorder niet is verbonden met internet.

NVR H heeft twee USB 2.0 poorten (Type-A) voor het verbinden van een toetsenbord, muis of USB-stick. De maximale uitgangsstroom bedraagt 500 mA per poort. Als het aangesloten apparaat meer stroom nodig, zorg dan voor een externe voeding voor dat apparaat.

Met de video-opslagcalculator kunt u de vereiste opslagcapaciteit van de NVR H en de geschatte opnametijd berekenen op basis van de instellingen.

NVR H-serie stelt gebruikers in staat om:

1. IP-camera’s toe te voegen en configureren (cameraresolutie, helderheid, contrast, enz.).
2. Video van toegevoegde camera’s te bekijken in realtime met de mogelijkheid om in te zoomen.
3. Video’s uit het archief te bekijken en te exporteren, te navigeren met een tijdlijn en de kalender (als de harde schijf is aangesloten op de videorecorder).
4. Te kiezen hoe beweging in het frame wordt gedetecteerd – op de camera of op de NVR H.
5. Bewegingsdetectie op NVR H te configureren (detectiezones, gevoeligheidsniveau).
6. De Videowall te bekijken, deze combineert de beelden van alle aangesloten camera’s.
7. Videoscenario’s te maken die een korte video van de geselecteerde camera naar de Ajax-app sturen wanneer de detector wordt geactiveerd.
8. De verbinding via ONVIF te configureren om het apparaat te integreren met videomanagementsystemen (VMS) zoals Milestone, Genetec, Axxon en Digifort.
9. Video’s te bekijken op een scherm dat rechtstreeks is aangesloten op NVR H via de HDMI-uitgang.

De video-opnamen die van NVR H zijn gedownload beschikken over de digitale handtekening van Ajax die de integriteit van de geëxporteerde video verifieert. Om de authenticiteit van de gedownloade video te verifiëren moet u de Ajax Media Player gebruiken.

Meer informatie over de Ajax Media Player

Een beheerder of PRO met rechten om het systeem te configureren, kan een verbinding via ONVIF instellen in de Ajax PRO Desktop– en Ajax Desktop-apps.

NVR H is ontworpen voor installatie binnenshuis. We raden aan om de videorecorder op een vlak horizontaal of verticaal oppervlak te installeren voor een betere warmte-uitwisseling van de harde schijf. Bedek het niet met andere voorwerpen.

De locatie van het apparaat selecteren

Het is raadzaam om een installatieplaats te kiezen waar de NVR H verborgen is voor nieuwsgierige blikken, bijvoorbeeld in de berging. Dit verkleint de kans op sabotage. Houd er rekening mee dat het apparaat alleen bedoeld is voor installatie binnenshuis.

Het apparaat is ondergebracht in een compacte behuizing met actieve koeling. Als de NVR H wordt geïnstalleerd in onvoldoende geventileerde ruimten, kan de bedrijfstemperatuur van het geheugenstation worden overschreden. Kies een hard, vlak horizontaal of verticaal oppervlak voor het monteren van de behuizing en bedek deze niet met andere voorwerpen.

Volg bij het ontwerpen van een Ajax-systeem voor een object altijd de plaatsingsadviezen. Het beveiligingssysteem moet door professionals worden ontworpen en geïnstalleerd. De lijst met erkende Ajax-partners vindt u hier.

Waar NVR H niet kan worden geïnstalleerd:

1. Buitenshuis. Dit kan leiden tot een beschadiging van de videorecorder.
2. Binnen gebouwen met temperatuur- en vochtigheidswaarden die niet overeenkomen met de bedrijfsparameters.

Installatie

1. Verwijder SmartBracket van de videorecorder door het achterpaneel naar beneden te trekken.
2. Bevestig SmartBracket op een harde, vlakke ondergrond met de meegeleverde schroeven. Gebruik alle bevestigingspunten.
3. Open het slot voor de harde schijf.


   Wacht bij het vervangen van de harde schijf 10 seconden nadat u het apparaat van de voedingsbron hebt losgekoppeld. De harde schijf bevat snel draaiende schijven. Plotselinge bewegingen of schokken kunnen het mechanisme uitschakelen, wat kan leiden tot fysieke schade en verlies van data.

   Verplaats of draai de NVR H niet om totdat de harde schijf gestopt is met draaien.



4. Installeer de harde schijf in de behuizing van NVR H zodat de aansluitingen overeenkomen.




5. Laat de vergrendeling van de harde schijf zakken.
6. Zet de harde schijf vast in de behuizing van NVR H met de meegeleverde schroef en gebruik daarbij de plaats voor bevestiging.




7. Sluit een externe voeding en ethernetverbinding aan. Zet de voeding aan.
8. Voeg het apparaat toe aan het systeem.
9. Plaats de videorecorder in SmartBracket.

De led-indicatie licht geel op en kleurt wit zodra het verbonden is met het internet. Als de verbinding met de Ajax Cloud-server mislukt, licht de led-indicatie rood op.

Toevoegen aan het systeem

Voordat u een apparaat toevoegt

1. Installeer een Ajax-app.
2. Log in op uw account of maak een nieuwe aan.
3. Selecteer een space of maak een nieuwe aan.
4. Voeg minstens één virtuele ruimte toe.
5. Zorg ervoor dat de space is uitgeschakeld.

Alleen een PRO of beheerder van een space met rechten om het systeem te configureren kan een apparaat aan de space toevoegen.

Toevoegen aan het systeem

1. Open de Ajax-app. Selecteer de Space waaraan u NVR H wilt toevoegen.
2. Ga naar het tabblad Apparaten en tik op Apparaat toevoegen.
3. Scan de QR-code of voer de code handmatig in. U vindt de QR-code op de achterkant van de behuizing onder het SmartBracket-montagepaneel en op de verpakking.
4. Geef het apparaat een naam.
5. Selecteer een virtuele ruimte.
6. Tik Toevoegen.
7. Zorg ervoor dat de videorecorder aan staat en toegang heeft tot het internet. Het de led-indicatie moet wit oplichten.
8. Klik op Toevoegen.

Het verbonden apparaat verschijnt in de Ajax-app op de lijst met apparaten.

NVR H werkt slechts met één space. Om de videorecorder aan te sluiten op de nieuwe space, verwijdert u NVR H uit de apparatenlijst van de oude. Dit moet gedaan worden via de Ajax-app.

Een IP-camera toevoegen aan een NVR H

U kunt het aantal camera’s en NVR’s dat aan de ruimte kan worden toegevoegd, berekenen met behulp van de Calculator voor video-apparaten.

De op de videorecorder aangesloten IP-camera verschijnt in de lijst met NVR H-camera’s in de Ajax-app.

NVR H beheren via een HDMI-verbinding

Inloggen

Om NVR H te gebruiken met een scherm dat via de HDMI-uitgang is aangesloten, moet u inloggen op uw Ajax-account. Er zijn twee inlogopties: als lokale gebruiker of met een cloudaccount.

Om in te loggen met een cloudaccount is een internetverbinding vereist. Als NVR H niet is verbonden met het internet, kunt u zich alleen aanmelden als lokale gebruiker.

Om in te loggen als lokale gebruiker:

1. Selecteer de inlogoptie Als lokale gebruiker.
2. Voer de lokale Gebruikersnaam en Wachtwoord in de overeenkomstige velden in.
3. (Optioneel) Schakel Automatisch inloggen op dit account bij opnieuw opstarten in.
4. Tik op Inloggen.

Om in te loggen met een cloudaccount:
Er zijn twee manieren om in te loggen met een cloudaccount: met accountgegevens of door een QR-code te scannen.

Accountgegevens gebruiken:

1. Zorg ervoor dat NVR H is verbonden met internet.
2. Selecteer de inlogoptie Met cloudaccount.
3. Selecteer een accounttype.
4. Voer uw e-mailadres en wachtwoord in de overeenkomstige velden in.
5. (Optioneel) Schakel Automatisch inloggen op dit account bij opnieuw opstarten in.
6. Tik op Inloggen.

QR-code gebruiken:

1. Zorg ervoor dat NVR H is verbonden met internet.
2. Selecteer de inlogoptie Met cloudaccount.
3. Open een Ajax-app op uw mobiele apparaat en ga naar:
   • Menu → App-instellingen → Sessies
4. Scan de QR-code op het scherm.

Videowall en presentatie

Met de functie Videowall kunt u aangepaste lay-outs maken, camera’s beheren, live videostreams bekijken, toegang krijgen tot gearchiveerde beelden en nog veel meer, allemaal in één interface.

NVR H beschikt over sneltoetsen waarmee u snel en eenvoudig de videowall kunt navigeren. Hiermee heeft u direct toegang tot belangrijke functies en die u helpen met de videowall te werken.

Er moet een toetsenbord aangesloten zijn op de NVR H om sneltoetsen te kunnen gebruiken.

Sneltoetsen om het archief te beheren

Sneltoetsen om PTZ-camera’s te bedienen

Info over het apparaat

Om het tabblad Info over het apparaat te openen, selecteert u het in de bovenste werkbalk. Dit tabblad is alleen beschikbaar voor gebruikers met beheerdersrechten.

Het tabblad Info over het apparaat bevat de volgende delen:

• Overzicht — geeft de statussen van NVR H weer en stelt de beheerder in staat de harde schijf te formatteren of de videorecorder opnieuw op te starten als er een probleem optreedt.
• Verbinding — bevat netwerkinstellingen.
• Archief — geeft informatie over de opslag van de videorecorder en gerelateerde instellingen. De optie Harde schijf formatteren is hier ook beschikbaar.

App-instellingen

Via het menu App-instellingen kunt u de algemene interface-instellingen configureren voor het scherm dat via HDMI is aangesloten.

Om toegang te krijgen tot de app-instellingen:

• Klik op uw profielpictogram of -afbeelding in de rechterbovenhoek van de app.
• Selecteer App-instellingen uit het keuzemenu.

Afmelden

Om uit te loggen bij uw account:

1. Klik op uw profielpictogram of -afbeelding in de rechterbovenhoek van de app.
2. Selecteer Afmelden.

Nadat u bent uitgelogd, ziet u het inlogscherm.

De standaardinstellingen herstellen

Om de standaardinstellingen van de NVR H te herstellen:

1. Schakel het uit door de voeding los te koppelen.
2. Houd de resetknop ingedrukt.
3. Zet de NVR H aan terwijl de resetknop is ingedrukt en wacht tot de led-indicator paars oplicht. Dit duurt ongeveer 50 seconden.


   De led-indicator van de NVR H brandt 20 seconden geel nadat de videorecorder is ingeschakeld door op de resetknop te drukken. Daarna gaat het 30 seconden uit en brandt het paars. Dit betekent dat de standaardinstellingen van de NVR H zijn hersteld.

4. Laat de resetknop los.

Pictogrammen

De pictogrammen tonen enkele statussen van het apparaat. U kunt ze in de Ajax-apps bekijken:

1. Selecteer een space in de Ajax-app.
2. Ga naar het tabblad Apparaten .
3. Zoek NVR H in de lijst.

Pictogram	Betekenis
	De harde schijf is aangesloten.
	De harde schijf is niet aangesloten.
	De harde schijf wordt geformatteerd of heeft periodieke storingen. Als het formatteren niet start, vervang dan de harde schijf.
	Er zijn storingen op de harde schijf gedetecteerd. Het wordt aanbevolen om de NVR H opnieuw op te starten of de harde schijf te formatteren.
	Er is een firmware-update beschikbaar. Ga naar de statussen of instellingen van het apparaat om de beschrijving te vinden en start een update.
	Firmware-update wordt uitgevoerd: de nieuwste versie wordt gedownload/geïnstalleerd.
	Installatie van nieuwe firmware is mislukt.
	De verbinding van het apparaat via ONVIF is ingeschakeld. Meer informatie
	Het apparaat heeft de verbinding met de Ajax Cloud-server verloren.

Statussen

Bij de Statussen vindt u informatie over het apparaat en de bedrijfswaarden. U kunt de status van de videorecorder in Ajax-apps of op een scherm dat via HDMI is aangesloten bekijken.

Om de statussen in de Ajax-apps te bekijken:

1. Open een Ajax-app en selecteer een space.
2. Ga naar het tabblad Apparaten .
3. Selecteer NVR H uit de lijst van apparaten.

Instellingen

Om de instellingen van de videorecorder te wijzigen in een Ajax-app:

1. Ga naar het tabblad Apparaten .
2. Selecteer NVR H uit de lijst.
3. Ga naar Instellingen door te tikken op het tandwielpictogram .
4. Stel de vereiste parameters in.
5. Klik op Terug om de nieuwe instellingen op te slaan.

Bovendien kunnen de instellingen Verbinding en Archief worden geconfigureerd via de HDMI-verbinding.

Instellingen	Betekenis
Naam	Naam van de videorecorder. Wordt getoond in de lijst van apparaten, sms-berichten en meldingen in het logboek. Om de naam van de videorecorder te wijzigen, tikt u op het tekstveld. De naam kan uit maximaal 12 cyrillische tekens of 24 Latijnse tekens bestaan.
Ruimte	Selecteer de virtuele ruimte van NVR H. De naam van de ruimte wordt weergegeven in de sms-berichten en meldingen in het logboek.
Firmware-update	Firmwareversie van NVR H.
Ethernet	De instelling van het verbindingstype van NVR H met de Ajax Cloud-service via ethernet. Beschikbare verbindingstypes: DHCP; Statisch.
Archief	Selecteer de maximale archieflengte. Deze kan worden ingesteld tussen 1 en 360 dagen of kan onbeperkt zijn. Staat het formatteren van de harde schijf toe.
Lokale gebruikers	Opent het menu voor het beheren van lokale gebruikersaccounts op het apparaat. Lokale gebruikers kunnen het apparaat gebruiken zonder een internetverbinding. Meer informatie
Service	Opent een menu met instellingen voor Service. Meer informatie
Bewaking	De instelling is beschikbaar in de Ajax PRO-apps. Stelt een PRO met rechten in staat om het Zonenummer voor gebeurtenissen voor de meldkamer voor het systeem in te stellen — een unieke identificatie van het apparaat voor gebeurtenissen die het naar een meldkamer stuurt. Voor camera’s die zijn aangesloten op de NVR H, kan de optie Stuur detectie naar de meldkamer extra worden ingesteld. Deze optie bepaalt of de camera meldingen bij bewegings- of objectdetectie naar de meldkamer stuurt. Om dit te doen, opent u de instellingen van de verbonden camera en klikt u op het menu Bewaking.
Meld een probleem	Staat u toe om een probleem te beschrijven en een rapport te verzenden.
Gebruikershandleiding	Opent de gebruikershandleiding van het NVR H-serie-apparaat.
Apparaat verwijderen	Koppelt NVR H los van de space.

Service-instellingen

Lokale gebruikers beheren

Lokale gebruikers zijn accounts die rechtstreeks op de videorecorder zijn opgeslagen en die kunnen worden gebruikt om toegang te krijgen tot NVR H, zelfs zonder internetverbinding. Er kunnen maximaal 50 lokale gebruikers op één NVR H worden aangemaakt. Elke gebruiker heeft een gebruikersnaam, wachtwoord en een rol: Beheerder of Operator. De toegewezen rol bepaalt de toegangsrechten van de lokale gebruiker tot camera’s, het archief en de instellingen van het apparaat.

Lokale gebruikersaccounts kunnen alleen worden gemaakt, beheerd en verwijderd via de Ajax-apps en alleen wanneer NVR H is verbonden met internet.

Een lokale gebruiker aanmaken

Om een lokale gebruiker aan te maken in de Ajax-apps:

1. Selecteer een space.
2. Ga naar het menu Lokale gebruikers in de instellingen van NVR H:
   • Apparaten → NVR H → Instellingen → Lokale gebruikers
3. Klik op Toevoegen.
4. Vul de verplichte velden in:
   1. Voer een Gebruikersnaam in. Elke gebruikersnaam moet uniek zijn.
   2. Voer een Wachtwoord in en bevestig het in het veld Wachtwoordbevestiging. Het wachtwoord moet minstens zes tekens lang zijn en moet hoofdletters, kleine letters, cijfers en speciale tekens bevatten.
5. Selecteer de rol voor de lokale gebruikers. Houd er rekening mee dat een Beheerder volledige toegang heeft tot de camera’s en instellingen.
6. Als u Operator geselecteerd heeft, stel dan de vereiste toegangsrechten in.
7. Tik op Opslaan om het aanmaken van een lokale gebruiker te voltooien.

Waarden en rechten bewerken

Om de naam, rol, rechten of het wachtwoord van een lokale gebruiker bewerken in Ajax-apps:

1. Selecteer een space.
2. Ga naar het menu Lokale gebruikers in de instellingen van NVR H:
   • Apparaten → NVR H → Instellingen → Lokale gebruikers
3. Selecteer de gewenste lokale gebruiker.
4. Bewerk indien nodig de volgende waarden:
   1. Gebruikersnaam.
   2. Rol.
   3. Toegangsrechten (alleen voor een Operator).
   4. Wachtwoord.
5. Klik op Opslaan om de wijzigingen toe te passen.

Een lokale gebruiker verwijderen

Om een lokale gebruiker te verwijderen in de Ajax-apps:

1. Selecteer een space.
2. Ga naar het menu Lokale gebruikers in de instellingen van NVR H:
   • Apparaten → NVR H → Instellingen → Lokale gebruikers
3. Selecteer de gewenste lokale gebruiker.
4. Tik op Account verwijderen.
5. Druk op Verwijderen om de actie te bevestigen.


   Houd er rekening mee dat zodra een lokale gebruiker is verwijderd, deze niet meer kan inloggen met de inloggegevens en dat alle actieve sessies worden beëindigd.

Indicatie

Onderhoud

Het apparaat heeft geen onderhoud nodig.

Technische specificaties

Garantie

De garantie op de producten van de Limited Liability Company ‘Ajax Systems Manufacturing’ is na aankoop twee jaar geldig.

Als het apparaat niet goed werkt, neem dan eerst contact op met de technische ondersteuning van Ajax. In de meeste gevallen kunnen technische problemen op afstand worden opgelost.

Contact opnemen met de technische ondersteuning:

• email
• Telegram

Gefabriceerd door “AS Manufacturing” LLC
