دليل استخدام Superior HomeSiren Fibra

العناصر الوظيفية

1. مؤشر LED.
2. جرس صفارة الإنذار، الموجود تحت القماش.
3. لوحة التعليق SmartBracket. لإزالة اللوحة، حرّكها لأسفل.
4. الجزء المثقوب من لوحة التعليق. فهو ضروري لتحفيز زر الحماية من التلاعب إذا حدثت أي محاولة لفصل الكاشف عن السطح. فلا تكسره.
5. أجزاء مثقوبة من لوحة التعليق لإخراج الكابلات.
6. فتحة تركيب لوحة التعليق SmartBracket باستخدام مسمار.
7. زر الحماية من التلاعب. يُخطِر عند محاولة إزالة لوحة التعليق أو إزالة الجهاز من على السطح.
8. رمز الاستجابة السريعة للجهاز (QR) والمعرِّف (الرقم التسلسلي). يُستخدم لإقران الجهاز بنظام Ajax.
9. أطراف لتوصيل الكاشف بلوحة التحكُّم.
10. أدوات تثبيت لتثبيت الكابلات باستخدام أربطة.

مبدأ التشغيل

تُعدّ Superior HomeSiren Fibra صفارة إنذار داخلية سلكية.

تنفذ صفارة الإنذار مهمتين:

1. تُعلم بوجود إنذار. تستجيب صفارة الإنذار للتلاعب وإنذارات نظام الأمن في أقل من ثانية. صوتها مرتفع بما يكفي لإخافة المتسلّلين وجذب انتباه الجيران.
2. تُبلغ عن الحالة الأمنية. تستخدم صفارة الإنذار مؤشر LED للإخطار بأن المنشأة قيد التشغيل، وتُبلغ عن التأخير عند الدخول/ الخروج بالصوت. تُفيد هذه الوظائف عند إدارة النظام الأمني باستخدام مفاتيح التحكُّم عن بُعد ولوحات المفاتيح: تذكرك صفارة الإنذار بإيقاف النظام عند دخولك إلى المنشأة.

ضبط مستوى صوت صفارة الإنذار ومدته في التطبيق. في حالة وجود إنذار، يمكن للجرس أن يعمل من 3 ثوانٍ إلى 3 دقائق بصوت يتراوح بين 81 و105 ديسيبل. في تطبيق Ajax، يمكنك تحديد الكواشف التي ستُنشّط صفارة الإنذار.

ليس من السهل إيقاف صفارة الإنذار المُحفّزة وتفكيكها إذا رُكّبت بشكل صحيح. يحتوي الجهاز على غلاف قوي وجرس محمي. زُوّدت صفارة الإنذار بزر حماية من التلاعب لمزيد من الحماية. ويُحفّز عندما يحاول شخص ما فتح الغلاف أو إزالة الجهاز من على السطح.

بروتوكول الاتصال Fibra

تستخدم الوحدة تقنية Fibra لنقل الإنذارات والأحداث. يوفّر البروتوكول اتصالاً سلكيًا ثنائي الاتجاه سريعًا وموثوقًا بين لوحة التحكُّم والأجهزة المتصلة. باستخدام طريقة التوصيل بالناقل، تقدّم Fibra الإنذارات والأحداث على الفور، حتى لو تم توصيل 100 جهاز بالنظام.

تدعم Fibra التشفير الجماعي عبر مفتاح حر وتتحقق من كل جلسة اتصال مع الأجهزة لمنع التخريب والانتحال. يوفر البروتوكول فحصًا لفحص اتصال لوحة التحكّْم بصفارة الإنذار بتردد محدد لمراقبة الاتصال وعرض حالات الجهاز في تطبيقات Ajax في الوقت الفعلي.

إرسال الأحداث إلى مركز المراقبة

يمكن لنظام Ajax إرسال الإنذارات إلى تطبيق المراقبة PRO Desktop وكذلك مركز المراقبة (CMS) باستخدام SurGard (Contact ID)، وSIA DC-09 (ADM-CID)، وADEMCO 685، وغيرها من البروتوكولات المسجّلة. القائمة الكاملة للبروتوكولات المدعومة متاحة هنا.

يمكن لصفارة الإنذار Superior HomeSiren Fibra نقل الأحداث التالية:

1. إنذار التلاعب/الاستعادة.
2. فقدان/استعادة الاتصال بين Superior HomeSiren Fibra ولوحة التحكُّم.
3. تنشيط/إيقاف Superior HomeSiren Fibra.
4. محاولة غير ناجحة لتشغيل نظام الأمن (مع تفعيل التحقُّق من سلامة النظام).

عند استلام إنذار، يعرف مشغّل مركز المراقبة التابع لشركة الأمن ما حدث والمكان الذي يجب إرسال وحدة الاستجابة السريعة إليه.  يمكن الوصول إلى جميع أجهزة Ajax مباشرةً، بحيث يمكن إرسال الأحداث، ونوع الجهاز، واسمه، والغرفة المخصصة له إلى PRO Desktop ومركز المراقبة (CMS).  قد تختلف قائمة المعلمات المرسلة وفقًا لنوع مركز المراقبة (CMS) وبروتوكول الاتصال المحدد.

يمكن العثور على معرّف الجهاز ورقم الدائرة (المنطقة)، ورقم الخط في حالاته في تطبيق Ajax.

اختيار موقع التركيب

يُرجى مراعاة المعلمات التي تؤثر على تشغيل Superior HomeSiren Fibra عند اختيار مكان تركيبها:

• قوة إشارة Fibra.
• طول الكابل لتوصيل Superior HomeSiren Fibra.
• إمكانية سماع Superior HomeSiren Fibra.
• رؤية مؤشر LED لصفارة الإنذار Superior HomeSiren Fibra.
• طول الكابل لتوصيل مؤشر LED من مصنّعين آخرين.

يُركب Superior HomeSiren Fibra على سطح عمودي باستخدام البراغي المُرفقة. الجهاز مُصمّم للعمل داخل المنشآت فقط.

ويوصى بتثبيتها على ارتفاع 2.5 متر وأعلى من ذلك. سيؤدي هذا إلى جعل الوصول إلى الجهاز أكثر صعوبة بالنسبة للمتسلِّلين في حالة محاولة التخريب. إذا لم يكن من الممكن وضع صفارة الإنذار على هذا الارتفاع، فيمكن تركيبها على ارتفاع أقل.

يُرجى مراعاة توصيات التركيب عند تصميم مشروع نظامك الأمني في المنشأة. يجب أن يُصمّم نظام الأمن ويُركّب من قِبَل محترفين. قائمة شركاء Ajax المعتمدين متوفرة هنا.

الأماكن التي يحظر تركيب صفارة الإنذار Superior HomeSiren Fibra فيها

• في الأماكن المفتوحة. فقد يؤدي ذلك إلى تلف صفارة الإنذار.
• في الأماكن التي يمكن فيها التشويش على الإشارة الصوتية لصفارة الإنذار. على سبيل المثال، داخل خزانة أو خلف ستائر سميكة. ويؤدي هذا إلى تقليل فعالية تشغيل صفارة الإنذار.
• داخل الغرف حيث لا تتوافق درجة الحرارة والرطوبة مع معايير التشغيل. فقد يؤدي ذلك إلى تلف صفارة الإنذار.
• في الأماكن التي تكون فيها إشارة صفارة الإنذار غير مستقرة أو منخفضة. قد يؤدي هذا إلى فقدان الاتصال بين لوحة التحكُّم وصفارة الإنذار.
• بالقرب من كواشف كسر الزجاج. قد يتسبب ذلك في حدوث إنذارات كاذبة لكاشف كسر الزجاج.

قوة إشارة Fibra

تتحدّد قوة إشارة Fibra بعدد حزم البيانات غير المُسلّمة أو المتضررة خلال فترة زمنية معينة. وتشير الأيقونة في علامة تبويب الأجهزة في تطبيقات Ajax إلى قوة الإشارة:

• ثلاث شرطات — قوة الإشارة ممتازة.
• شرطتان — قوة الإشارة جيدة.
• شرطة واحدة — الإشارة ضعيفة، ولا يمكن ضمان استقرار التشغيل.
• الأيقونة مشطوبة – لا توجد إشارة؛ ولا يمكن ضمان استقرار التشغيل.

تؤثر العوامل التالية على قوة الإشارة:

• عدد الكواشف المتصلة بخط Fibra واحد.
• طول الكابل ونوعه.
• صحة توصيلات الأسلاك بالأطراف.

تصميم المشروع

لتركيب أجهزة نظام الأمن وتهيئتها بشكل صحيح، من المهم تصميم نظام الأمن بشكل صحيح. يجب أن يراعي التصميم عدد الأجهزة الموجودة في المنشأة وأنواعها، ومواقعها وارتفاعات تركيبها بالضبط، وطول خطوط Fibra السلكية، ونوع الكابلات المُستخدمة، والمعلمات الأخرى.

تتوفر نصائح لتصميم أنظمة Fibra السلكية في هذه المقالة.

تصميم الشبكة

تدعم أنظمة Ajax تصميم الشبكة: الخطي (التوصيل الشعاعي) والحلقي.

يَشغل التوصيل الخطي (التوصيل الشعاعي) خرج خط واحد من لوحة التحكُّم. سيعمل فقط الجزء الذي يبقى متصلاً فعليًا بلوحة التحكُّم في حالة تلف الخط. ستفقد جميع الأجهزة المتصلة بعد النقطة المتضررة الاتصال بلوحة التحكُّم.

يَشغل الاتصال الحلقي خطي خرج من لوحة التحكُّم. إذا تضرّرت الحلقة في مكان واحد، فلن يتوقّف أي جهاز. يُعاد تشكيل الحلقة إلى خطين يستمران في العمل بشكل طبيعي. سيتلقى المستخدمون وشركة الأمن إشعارًا بحدوث ضرر.

يمكن استخدام كلا التصميمين على لوحة التحكُّم نفسها. على سبيل المثال، يمكنك استخدام توصيلين حلقيين وأربع توصيلات خطية (شعاعية).

ويمكن توصيل أنواع مختلفة من الأجهزة بخط Fibra واحد. فعلى سبيل المثال، يمكن توصيل كواشف الفتح، وكواشف الحركة التي تدعم التحقُّق من الإنذارات بالصور، وصفارات الإنذار، ولوحات المفاتيح على خط واحد.

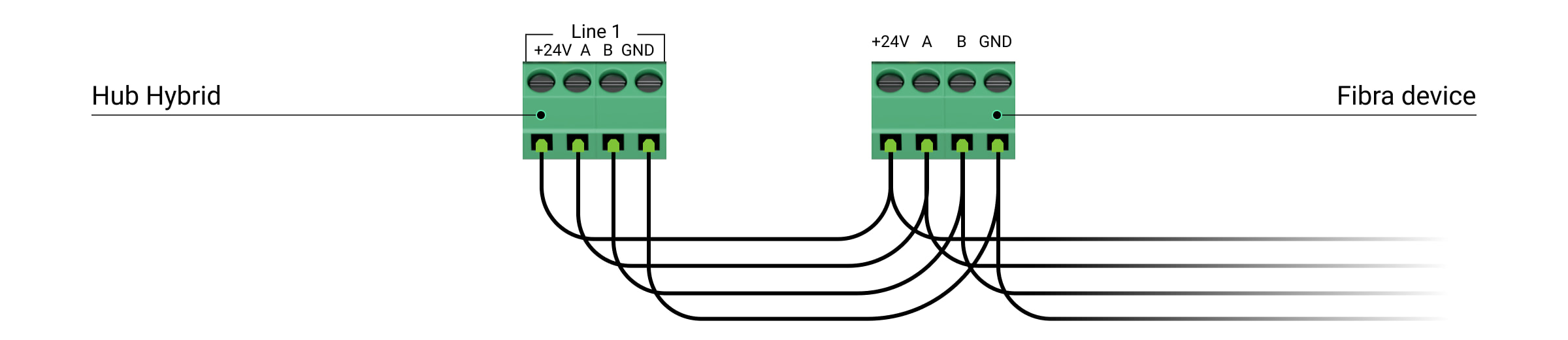

تتصل الأجهزة بخط Fibra نفسه واحدًا تلو الآخر، كما هو موضح في المخطط. تفرع الخطوط غير مدعوم.

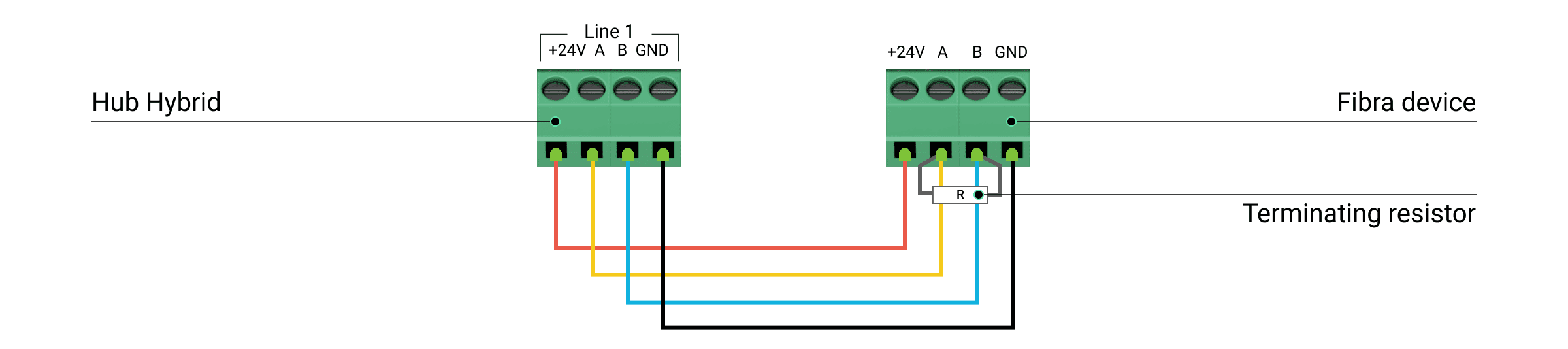

بالنسبة لتصميم الشبكة الخطي (توصيل شعاعي)، تأكد من تركيب مقاوم طرفي 120 أوم في نهاية الخط (مُرفق في مجموعة لوحة التحكُّم الكاملة). يُوصَّل مقاوم طرفي بأطراف الإشارة لآخر كاشف على الخط.

طول الكابل ونوعه

يبلغ الحد الأقصى لنطاق الاتصال السلكي باستخدام تصميم الشبكة الخطي (توصيل شعاعي) 2,000 متر، وباستخدام التصميم الحلقي 500 متر.

أنواع الكابلات الموصى بها:

• كابل U/UTP cat.5 مقاس 4 × 2 × 0.51، موصّل نحاسي.
• كابل مفرد 4 × 0.22، موصّل نحاسي.

إذا كنت تستخدم نوعًا مختلفًا من الكابلات، فقد يختلف نطاق الاتصال السلكي. ولم تخضع أي أنواع كابلات أخرى للاختبار.

التحقُّق باستخدام الحاسبة

للتأكُّد من تصميم المشروع بشكل صحيح وضمان عمل النظام على النحو المنشود عمليًا، طورنا حاسبة Fibra للطاقة. تساعد الحاسبة على التحقّق من جودة الاتصال وطول الكابل لأجهزة Fibra السلكية مع التهيئة المختارة في مرحلة تصميم النظام.

معلومات إضافية

التحضير للتركيب

تنظيم الكابلات

عند التحضير لمد الكابلات، تحقّق من لوائح السلامة من الحرائق والسلامة الكهربائية في منطقتك. واتبع هذه المعايير واللوائح بدقة.

من الأسلم توجيه الكابلات داخل الجدران، والأرضيات، والأسقف؛ وبهذه الطريقة ستكون غير مرئية وغير متاحة للمتسلّلين. كما أنه يضمن متانة أكبر؛ حيث سيتأثر الكابل بعدد أقل من العوامل الخارجية التي يمكن أن تؤثر على التآكل الطبيعي للموصّل والطبقة العازلة له.

كقاعدة عامة، تُوجّه كابلات النظام الأمني أثناء مرحلة البناء أو الإصلاح وبعد توصيل الأسلاك في المنشأة.

إذا كان من المستحيل تركيب الكابلات داخل الجدران، وجّهها بحيث يكون الكابل محميًا بشكل كافٍ ومخفيًا عن أعين الفضوليين. على سبيل المثال، في قناة كابل أو أنبوب مموّج واقي. يوصى بإخفائها. على سبيل المثال، خلف الأثاث.

نوصي باستخدام الأنابيب الواقية، أو قنوات الكابلات، أو الأنابيب المموّجة لحماية الكابلات بغض النظر عما إذا كانت موجهة داخل الجدار أم لا. يجب ترتيب الكابلات بعناية؛ لا ينبغي أن يكون هناك أي تدلي، أو تشابك، أو التواء.

ضع في الاعتبار أماكن تداخل الإشارة المحتملة. في حالة توجيه الكابل بالقرب من المحركات، والمولدات، والمحولات، وخطوط الطاقة، ومرحِّلات التحكّم، وغيرها من مصادر التداخل الكهرومغناطيسي، استخدم كابل مزدوج مجدول في هذه المناطق.

توجيه الكابلات

عند توجيه الكابلات لنظام أمن، لا تراعي فقط المتطلبات والقواعد العامة لأعمال التركيبات الكهربائية، بل أيضًا ميزات التركيب المحددة لكل جهاز: ارتفاع التركيب، وطريقة التركيب، وكيفية إدخال الكابل في الغلاف، وغيرها من المعلمات.

قبل التركيب، نوصيك بقراءة قسم اختيار موقع التركيب من هذا الدليل، بالإضافة إلى دليل الجهاز السلكي من مصنّعين آخرين. إذا كانت لديك أسئلة حول تشغيل الأجهزة السلكية من مصنّعين آخرين، يُرجى الاتصال بالدعم الفني للشركة المصنعة لهذا الجهاز.

وتجنّب الخروج عن تصميم مشروع النظام الأمني. قد يؤدي انتهاك قواعد التركيب الأساسية والتوصيات الواردة في هذا الدليل، بالإضافة إلى تعليمات الشركة المصنعة للأجهزة السلكية من مصنّعين آخرين، إلى تشغيل صفارة الإنذار بشكل غير صحيح، وإنذارات خاطئة للأجهزة السلكية المتصلة، وفقدان الاتصال مع Superior HomeSiren Fibra.

افحص الكابلات للتأكد من عدم وجود انحناءات أو تلف مادي قبل التركيب. استبدل الكابلات التالفة.

يجب وضع كابلات الإشارة الخاصة بأجهزة Fibra على مسافة 50 سم على الأقل من كابلات الطاقة عندما تكون متوازية في حالة تقاطعها، وفي حالة تقاطعها يجب أن تكون بزاوية 90 درجة.

راقب نصف قطر الانحناء المسموح به للكابل. يُحدَّد من قبل الشركة المصنّعة في مواصفات الكابل. وإلا، فإنك تخاطر بإتلاف الموصّل أو كسره.

تتصل أجهزة Fibra بالخط واحدًا تلو الآخر. تفرع الخطوط غير مدعوم.

تجهيز الكابلات للتوصيل

أزِل الطبقة العازلة وغلاف الكابل باستخدام أداة تقشير العازل. يعزل الكابل بشكل صحيح دون الإضرار بالموصّل. يجب أن تكون أطراف الأسلاك التي تدخل في أطراف الجهاز مُغلفة بالقصدير أو مكبوسة بطرق خاصة. وهذا يضمن اتصالاً موثوقًا ويحمي الموصّل من الأكسدة.

أحجام عروات الكابلات الموصى بها: 0.75 إلى 1 مليمتر مربع.

التركيب والاتصال

قبل تركيب Superior HomeSiren Fibra، تأكَّد من اختيار الموقع المثالي ومن توافقها مع المتطلبات الواردة في هذا الدليل. لتقليل خطر التخريب، يجب إخفاء الكابلات عن الأنظار ووضعها في مكان يصعب على المتسلّلين الوصول إليه. من الناحية المثالية، مرّر الكابلات في الجدران، أو الأرضيات، أو الأسقف.

عند التوصيل بأطراف الجهاز، لا تلف الأسلاك معًا؛ بل ألحمها. يجب أن تكون أطراف الأسلاك التي تدخل في أطراف الجهاز مُغلفة بالقصدير أو مكبوسة بطرق خاصة. وهذا سيضمن اتصالاً موثوقًا به. يجب مراعاة إجراءات ولوائح السلامة الخاصة بأعمال التركيبات الكهربائية عند توصيل الجهاز.

توصيل Superior HomeSiren Fibra بلوحة التحكُّم

1. افصل لوحة التعليق SmartBracket عن صفارة الإنذار. لإجراء ذلك، اضغط برفق على اللوحة ثم حركها للأسفل.
2. أزل لوحة Superior HomeSiren Fibra من الحوامل الموجودة على لوحة التعليق عن طريق سحبها بعيدًا عن بعضها البعض.
3. جهّز فتحات لإخراج الكابل مسبقًا. لإخراج الكابلات من الجزء الخلفي لصفارة الإنذار، افتح الجزء المثقوب على لوحة التعليق SmartBracket. لإخراج الكابلات من الجزء السفلي من صفارة الإنذار، اصنع ثقوبًا في الجزء السفلي من الغلاف باستخدام مثقاب أو قاطع تفريز خاص للثقوب الصغيرة أو أدوات القطع اليدوي.

   لإخراج الكابلات من الجزء الخلفي لصفارة الإنذار	لإخراج الكابلات من أسفل صفارة الإنذار

4. افصل مصدر الطاقة الخارجي والبطارية الاحتياطية للوحة التحكُّم.



   1 — مصدر طاقة خارجي.
   2 — البطارية الاحتياطية.

5. مرّر الكابل في غلاف لوحة التحكُّم. وصّل الأسلاك بخط لوحة التحكُّم.



   +24V — طرف إمداد الطاقة 24 فولت⎓.
   А, B — أطراف الإشارة.
   GND — أرضي.

6. مرِّر الكابل من لوحة التحكُّم إلى لوحة تعليق صفارة الإنذار من خلال الفتحات التي تم إجراؤها.
7. إذا لم تكن صفارة الإنذار آخر جهاز في خط الاتصال، فجهّز كابلاً ثانيًا مقدمًا. يجب أن تكون نهايات أسلاك الكبلين الأول والثاني، والتي ستدخل في أطراف صفارة الإنذار، مغلفة بالقصدير وملحومة معًا، أو معقوصة بأطراف خاصة.
8. مرّر سلكًا لتوصيل مؤشر LED من مصنّعين آخرين إذا كنت تخطط لاستخدامه.
9. ثبّت لوحة التعليق على سطح عمودي في موقع التركيب المختار باستخدام البراغي المُرفقة. عند التركيب، استخدم جميع نقاط التثبيت. أحدها، في الجزء المثقوب من لوحة التعليق، ضروري لتحفيز زر الحماية من التلاعب في حالة محاولة إزالة الجهاز عن السطح.



10. ركّب لوحة Superior HomeSiren Fibra على حاملات لوحة التعليق الخاصة.
11. وصّل الأسلاك بالأطراف وفقًا للمخطط. احرص على مراعاة قطبية الأسلاك وترتيب توصيلها. ثبّت الأسلاك بإحكام في الأطراف.



    +24 فولت — طرف إمداد الطاقة 24 فولت⎓.
    A، B — أطراف الإشارة.
    GND — الأرضي.

12. إذا كانت صفارة الإنذار هو آخر جهاز في الخط، في حالة التوصيل الخطي (توصيل شعاعي)، ركّب مقاوم طرفي عن طريق توصيله بأطراف إشارة الجهاز. عند استخدام طريقة التوصيل الحلقي، لا يلزم وجود مقاوم طرفي.



    المزيد عن تصميمات توصيل كاشف Ajax


    إذا كان ذلك ممكنًا، فإننا نوصي بتوصيل الأجهزة باستخدام تصميم الشبكة الحلقي (لوحة التحكُّم — الجهاز — لوحة التحكُّم). يُحسِّن ذلك من الحماية من التخريب في النظام.

13. توصيل مؤشر LED خارجي.
14. ثبّت الكابلات بأربطة الكابلات باستخدام حوامل خاصة في لوحة التعليق.
15. وصّل البطارية الاحتياطية وإمداد الطاقة الخارجي بلوحة التحكُّم. شغِّل لوحة التحكُّم.
16. ضع صفارة الإنذار على لوحة التعليق SmartBracket. ثبّت صفارة الإنذار بالبراغي المُرفقة في أسفل الغلاف.
17. أضف صفارة الإنذار إلى النظام.
18. أجرِ اختبار قوة إشارة Fibra. قوة الإشارة المُوصى بها شرطتان أو 3 شُرط. إذا كانت قوة الإشارة شرطة واحدة أو صفر، فتأكد من صحة الاتصال وسلامة الكابل.
19. اجرِ اختبار مستوى الصوت.

توصيل مؤشر LED خارجي

يمكن توصيل مؤشر LED خارجي بصفارة الإنذار Superior HomeSiren Fibra. يعمل بالتوازي مع مؤشر LED المُدمَج في الجهاز وينسخ إشارته بالضبط.

من أجل توصيل مؤشر LED:

1. افصل مصدر الطاقة الخارجي والبطارية الاحتياطية للوحة التحكُّم.



   1 — مصدر طاقة خارجي.
   2 — البطارية الاحتياطية.

2. أزِل صفارة الإنذار من لوحة التعليق SmartBracket عن طريق دفعها وسحبها قليلاً لأعلى.
3. أدخل سلك LED في الفتحة الموجودة في لوحة التعليق ووصّله بأطراف توصيل Superior HomeSiren Fibra.



4. ضع صفارة الإنذار على لوحة التعليق SmartBracket. ثبّت صفارة الإنذار بالبراغي المُرفقة في أسفل الغلاف.
5. وصّل البطارية الاحتياطية وإمداد الطاقة الخارجي بلوحة التحكُّم. شغِّل لوحة التحكُّم.
6. تحقّق من عمل مؤشر LED.

الإضافة إلى النظام

يتوافق الجهاز مع Hub Hybrid (2G) وHub Hybrid (4G). لا يمكن إضافة أجهزة Fibra وتهيئتها إلا من خلال تطبيق Ajax PRO بواسطة مستخدم يمتلك حقوق المسؤول.

أنواع الحسابات وحقوقها

قبل إضافة جهاز

1. ثبّت تطبيق Ajax PRO.
2. سجّل الدخول إلى حساب PRO أو أنشئ حسابًا جديدًا.
3. اختر مساحة (Space) أو أنشئ واحدة جديدة.
   معلومات عن المساحة (Space)
   كيفية إنشاء مساحة (Space)


   تُتاح وظيفة المساحة (Space) في التطبيقات بهذه الإصدارات والإصدارات الأحدث:

   • Ajax Security System 3.0 لنظام iOS؛
   • Ajax Security System 3.0 لنظام Android؛
   • Ajax PRO: Tool for Engineers 2.0 لنظام iOS؛
   • Ajax PRO: Tool for Engineers 2.0 لنظام Andriod؛
   • Ajax PRO Desktop 4.0 لنظام macOS؛
   • Ajax PRO Desktop 4.0 لنظام Windows.
4. أضف غرفة افتراضية واحدة على الأقل.
5. أضف لوحة تحكُّم متوافقة إلى المساحة (Space). تأكد من تشغيل لوحة التحكُّم واتصالها بالإنترنت عبر شبكة الإيثرنت، و/أو شبكة Wi-Fi، و/أو شبكة الهاتف المحمول.
6. تأكّد من إيقاف النظام في المساحة (Space)، وأن لوحة التحكُّم لا تبدأ التحديث عن طريق التحقُّق من الحالات في تطبيق Ajax.

كيفية إضافة Superior HomeSiren Fibra

لإضافة صفارة الإنذار يدويًا

1. افتح تطبيق Ajax PRO. اختر لوحة التحكُّم التي تريد إضافة Superior HomeSiren Fibra إليها.
2. انتقل إلى قائمة الأجهزة وانقر على إضافة جهاز.
3. أضف اسمًا للجهاز.
4. امسح أو اكتب رمز الاستجابة السريعة (QR) يدويًا. ابحث عن رمز الاستجابة السريعة (QR) الموجود على الجزء الخلفي من جسم الجهاز أسفل لوحة التعليق SmartBracket وعلى العبوة.
5. اختر غرفة افتراضية ومجموعة أمن في حال تفعيل وضع المجموعة.
6. انقر على إضافة.

لإضافة صفارة الإنذار تلقائيًا

1. افتح تطبيق Ajax PRO. حدد لوحة التحكُّم الذي ترغب في إضافة الأجهزة المتصلة فعلياً إليها.
2. انتقل إلى قائمة الأجهزة وانقر على إضافة جهاز.
3. اختر إضافة جميع أجهزة Fibra. ستفحص لوحة التحكُّم جميع خطوط Fibra. بعد المسح، ستُعرض جميع الأجهزة السلكية المتصلة بلوحة التحكُّم في علامة التبويب الأجهزة. يعتمد ترتيب الأجهزة على الخط المتصلة به.
4. في قائمة الأجهزة المتاحة للإضافة انقر على الجهاز الذي تريده. سيبدأ مؤشر LED الخاص بهذا الجهاز بالوميض. بهذه الطريقة، ستعرف بالضبط الجهاز الذي تضيفه، وكيفية تسميته، والغرفة والمجموعة التي يجب أن يكون متصلاً بها.
5. لإضافة جهاز، حدّد اسمًًا، وغرفة، ومجموعة أمنية في حالة تفعيل وضع المجموعة. انقر على “حفظ”. في حال إضافة الجهاز إلى لوحة التحكُّم بنجاح، سيختفي الجهاز من قائمة الأجهزة المتاحة للإضافة وسيظهر في علامة التبويب الأجهزة في التطبيق.

يُرجى ملاحظة أنه لا يمكن توصيل سوى 10 صفارات إنذار أو لوحات مفاتيح مزوّدة بصفارة إنذار مُدمجة بلوحة تحكُّم واحدة.

تعمل Superior HomeSiren Fibra مع لوحة تحكُّم واحدة فقط. وعند توصيلها بلوحة تحكُّم جديدة، تتوقف صفارة الإنذار عن إرسال الأوامر إلى لوحة التحكُّم القديمة. وبعد إضافتها إلى لوحة التحكُّم الجديدة، لا تتم إزالة HomeSiren Fibra من قائمة أجهزة لوحة التحكُّم القديمة. وينبغي إجراء ذلك يدويًا في تطبيق Ajax.

اختبار الوظائف

يقدم نظام Ajax عدة أنواع من الاختبارات لمساعدتك في اختيار مكان التركيب المناسب للأجهزة. لا تبدأ الاختبارات على الفور، لكنها لا تتجاوز مدة فاصل زمني واحد لفحص الاتصال بين لوحة التحكُّم والجهاز.

الاختبارات المتاحة لصفارة الإنذار Superior HomeSiren Fibra:

• اختبار قوة إشارة Fibra. حيث يسمح الاختبار بتحديد قوة الإشارة واستقرارها في موقع التركيب.
• اختبار مستوى الصوت. يتيح لك التحقق من مستوى صوت صفارة الإنذار الحالي وتحديد مستوى الصوت الأمثل للمنشأة المحمية.

لتشغيل الاختبار

1. اختر لوحة التحكُّم المطلوبة إذا كان لديك أكثر من واحدة أو إذا كنت تستخدم تطبيق Ajax PRO.
2. انتقل إلى قائمة الأجهزة .
3. اختر Superior HomeSiren Fibra.
4. انتقل إلى إعدادات Superior HomeSiren Fibra بالنقر على أيقونة الترس .
5. حدّد اختبارًا:
   • اختبار قوة إشارة Fibra.
   • اختبار مستوى الصوت.
6. أجرِ الاختبار باتباع التعليمات التي تظهر على الشاشة.

الأيقونات

تعرض الأيقونات بعض حالات الجهاز. يمكنك الاطلاع عليها في تطبيق Ajax، من علامة التبويب الأجهزة.

الأيقونة	المعنى
	قوة إشارة Fibra — تعرض قوة الإشارة بين لوحة التحكُّم وصفارة الإنذار. القيمة الموصى بها هي شرطتان أو ثلاثة شرطات. معرفة المزيد
	تُخطر صفارة الإنذار بالفتح.
	أُوقفت Superior HomeSiren Fibra. معرفة المزيد
	أوقِفَت أحداث تحفيز زر الحماية من التلاعب في صفارة الإنذار Superior HomeSiren Fibra. معرفة المزيد
	لم يُنقَل الجهاز إلى لوحة التحكُّم الجديدة. معرفة المزيد

الحالات

تتضمن الحالات معلومات عن الجهاز ومعلمات تشغيله. يمكن العثور على حالات Superior HomeSiren Fibra في تطبيق Ajax:

1. انتقل إلى علامة التبويب الأجهزة.
2. اختر Superior HomeSiren Fibra من القائمة.

الإعدادات

لتغيير إعدادات صفارة الإنذار في تطبيق Ajax:

1. انتقل إلى علامة التبويب الأجهزة.
2. اختر Superior HomeSiren Fibra من القائمة.
3. انتقل إلى الإعدادات بالنقر على أيقونة الترس .
4. اضبط الإعدادات المطلوبة.
5. انقر على رجوع لحفظ الإعدادات الجديدة.

الإعدادات	المعنى
الاسم	اسم صفارة الإنذار. يظهر في قائمة أجهزة لوحة التحكُّم، ونص الرسائل النصية القصيرة، وإشعارات موجز الأحداث. لتغيير الاسم، انقر فوق حقل النص. قد يتضمن الاسم حتى 12 حرفًا عربيًا أو 24 حرفًا لاتينيًا.
الغرفة	اختيار الغرفة الافتراضية التي عُيّنت صفارة الإنذار Superior HomeSiren Fibra لها. يظهر اسم الغرفة في نص الرسالة النصية القصيرة والإشعارات في موجز الأحداث.
إنذار مسموع	تحديد وقت تفعيل الإنذار الصوتي: دائمًا — تنشّط صفارة الإنذار إنذار مسموع بغض النظر عن الحالة الأمنية للنظام. عند تشغيل النظام فقط — سينشط إنذار مسموع في حالة تشغيل النظام كاملاً، أو في المجموعة المُعيّن لها صفارة الإنذار. هذا الإعداد متاح للوحات التحكُّم ذات إصدار البرنامج الثابت OS Malevich 2.16 أو أحدث.
الإنذارات في وضع المجموعة	اختيار المجموعة المعيّنة لها صفارة الإنذار. يمكنك اختيار مجموعة واحدة أو جميع المجموعات: في حال تعيين صفارة الإنذار إلى مجموعة معينة، فإنها تُخطِر عن الإنذارات والأحداث لهذه المجموعة فقط. في حال تعيين صفارة الإنذار إلى جميع المجموعات، فإنها تُخطر عن الإنذارات والأحداث لجميع المجموعات التي أُنشئت في النظام. وبغض النظر عن المجموعة المحددة، ستستجيب صفارة الإنذار لتنشيط الوضع الليلي والإنذارات. يُعرض الخيار في حالة تفعيل وضع المجموعة في لوحة التحكُّم.
مستوى صوت الإنذار	مستوى الصوت عند إطلاق الإنذار: مكتوم— لا يوجد صوت صفارة إنذار. هادئ — مستوى الصوت 81 ديسيبل. عالٍ — مستوى الصوت 93 ديسيبل. عالٍ جدًا — مستوى الصوت 105 ديسيبل. يُقاس مستوى الصوت على بُعد متر واحد من صفارة الإنذار.
مدة الإنذار	مدة الإنذار المسموع: من 3 ثوانٍ إلى 3 دقائق. يُضبط على فواصل زمنية مدتها 3 ثوانٍ.
مؤشر LED	إعدادات مؤشر LED الخاص بصفارة الإنذار: إيقاف التشغيل  — مؤشر LED متوقف النظام قيد التشغيل — يومض مؤشر LED كل ثانيتين عندما يكون النظام في وضع تشغيل النظام فقط. دائمًا — يومض مؤشر LED كل ثانيتين بغض النظر عن الوضع الأمني. تنطبق هذه الميزة على كل من مؤشر LED المدمج والخارجي المتصل بصفارة الإنذار. معرفة المزيد
نوع مؤشر LED الخارجي	إعدادات مؤشر LED الخارجي: إضاءة مستمرة. وميض. تنطبق هذه الميزة على مؤشر LED الخارجي المتصل بصفارة الإنذار. يتوفر الإعداد للوحات التحكُّم المزودة بنظام التشغيل OS Malevich 2.19 أو أحدث، وصفارات الإنذار المزودة بإصدار البرنامج الثابت 5.55.11.4 أو أحدث.
إعدادات الإشارة الصوتية	يفتح إعدادات إشارات صفارة الإنذار الصوتية. يتوفر وصف تفصيلي للإعدادات أدناه.
اختبار قوة إشارة Fibra	يحوّل صفارة الإنذار إلى وضع اختبار قوة إشارة Fibra. يتيح لك الاختبار التحقُّق من قوة الإشارة بين لوحة التحكُّم وصفارة الإنذار عبر بروتوكول نقل بيانات السلكي، Fibra، لتحديد موقع التركيب الأمثل. معرفة المزيد
اختبار مستوى الصوت	يحوّل صفارة الإنذار إلى وضع اختبار مستوى الصوت. يسمح لك الاختبار بالتحقق من مستوى صوت صفارة الإنذار الحالي وتحديد مستوى الصوت الأمثل للمنشأة المحمية. معرفة المزيد
دليل الاستخدام	يفتح دليل استخدام Superior HomeSiren Fibra في تطبيق Ajax.
الإيقاف الدائم	يسمح للمستخدم بإيقاف تشغيل الجهاز دون إزالته من النظام. تتوفر ثلاثة خيارات: لا — يعمل الجهاز بصورة طبيعية ويرسل جميع الأحداث. كُليًا — لن ينفذ الجهاز أوامر النظام، وسيتجاهل النظام الإنذارات والإشعارات الأخرى من الجهاز. الغطاء فقط — سيتجاهل النظام الإشعارات التي تخص تحفيز زر الحماية من التلاعب بالجهاز فقط. معرفة المزيد
إلغاء إقران الجهاز	يفصل Superior HomeSiren Fibra من لوحة التحكُّم ويحذف إعداداتها.

إعدادات صوت صفارة الإنذار

إصدار إشارة صوتية عند تغيير وضع تشغيل النظام

تشغيل النظام/إيقافه	عند التفعيل، تُشعرك صفارة الإنذار عند تشغيل النظام/إيقافه عن طريق وميض مؤشر LED وإصدار إشارة صوتية قصيرة.
تنشيط/إيقاف الوضع الليلي	عند التفعيل، تُشعرك صفارة الإنذار عند تشغيل النظام/إيقافه في الوضع الليلي عن طريق وميض مؤشر LED وإصدار إشارة صوتية قصيرة.
مستوى الإشارة الصوتية	تحديد مستوى صوت صفارة الإنذار المُدمجة للإشعارات عند تشغيل النظام/إيقافه، والتأخير الدخول/الخروج، والفتح: هادئ جدًا — مستوى الصوت 70 ديسيبل. هادئ — مستوى الصوت 81 ديسيبل. عالٍ — مستوى الصوت 93 ديسيبل. عالٍ جدًا — مستوى الصوت 105 ديسيبل. يُقاس مستوى الصوت على بعد 1 متر من صفارة الإنذار. يتوفر مستوى الصوت هادئ جدًا لصفارات الإنذار ذات إصدار البرنامج الثابت بدءًا من 5.55.12.1، وفي تطبيقات هذه الإصدارات والإصدارات الأحدث: Ajax Security System 3.0 لنظام iOS؛ Ajax Security System 3.0 لنظام Android؛ Ajax PRO: Tool for Engineers 2.0 لنظام iOS؛ Ajax PRO: Tool for Engineers 2.0 لنظام Andriod؛ PRO Desktop 4.0 لنظام macOS؛ PRO Desktop 4.0 لنظام Windows.

إصدار إشارة صوتية عند التأخير

إشارة صوتية عند إيقاف النظام

مستوى صوت صفارة الإنذار

مستوى الإشارة الصوتية

تحديد مستوى صوت صفارة الإنذار المُدمجة للإشعارات عند تشغيل النظام/إيقافه، والتأخير الدخول/الخروج، والفتح: هادئ جدًا — مستوى الصوت 70 ديسيبل. هادئ — مستوى الصوت 81 ديسيبل. عالٍ — مستوى الصوت 93 ديسيبل. عالٍ جدًا — مستوى الصوت 105 ديسيبل. يُقاس مستوى الصوت على بعد 1 متر من صفارة الإنذار. يتوفر مستوى الصوت هادئ جدًا لصفارات الإنذار ذات إصدار البرنامج الثابت بدءًا من 5.55.12.1، وفي تطبيقات هذه الإصدارات والإصدارات الأحدث: Ajax Security System 3.0 لنظام iOS؛ Ajax Security System 3.0 لنظام Android؛ Ajax PRO: Tool for Engineers 2.0 لنظام iOS؛ Ajax PRO: Tool for Engineers 2.0 لنظام Andriod؛ PRO Desktop 4.0 لنظام macOS؛ PRO Desktop 4.0 لنظام Windows.

ضبط استجابة صفارة الإنذار لإنذارات الجهاز

في تطبيقات Ajax، يمكنك تهيئة استجابة صفارات الإنذار بشكل منفصل لإنذارات كل كاشف في النظام. وتكون الوظيفة مفيدة عندما لا تحتاج إلى تنشيط صفارة الإنذار في حالة إنذار جهاز معين. على سبيل المثال، LeaksProtect لتحفيز تشغيل كاشف التسرُّب.

لضبط استجابة صفارة الإنذار لإنذار الجهاز

1. افتح تطبيق Ajax.
2. انتقل إلى علامة التبويب الأجهزة.
3. اختر الجهاز الذي تريد تهيئة استجابة صفارة الإنذار له من القائمة.
4. انتقل إلى الإعدادات بالنقر على أيقونة الترس .
5. العثور على العنصر تنبيه مع صفارة الإنذار في حال اكتشاف إنذار. فعّل الوظيفة أو أوقفها.
6. كرر الخطوات من 3-5 لأجهزة نظام الأمن الأخرى.

بشكل افتراضي، تُفعّل استجابة صفارة الإنذار بشكل افتراضي لإنذارات جميع الأجهزة في النظام

ضبط استجابة إنذار التلاعب

في تطبيقات Ajax، يمكنك تهيئة استجابة صفارة الإنذار لإنذار التلاعب لكل جهاز من أجهزة النظام الأمني. عند تنشيط الوظيفة، ستصدر صفارة الإنذار إشارة صوتية عند تحفيز زر الحماية من التلاعب في الجهاز.

لضبط استجابة صفارة الإنذار لإنذار التلاعب

1. افتح تطبيق Ajax.
2. انتقل إلى علامة التبويب الأجهزة .
3. حدد لوحة التحكُّم وانتقل إلى إعداداتها.
4. حدد قائمة الخدمة.
5. انتقل إلى الأصوات والتنبيهات.
6. فعّل الخيار التنبيه بصفارة الإنذار عند فتح غطاء لوحة التحكُّم أو الكاشف.
7. انقر على رجوع لحفظ الإعدادات الجديدة.

يستجيب زر الحماية من التلاعب لفتح وإغلاق الغلاف، بصرف النظر عن وضع تشغيل النظام أو الجهاز.

إعداد الاستجابة للضغط على زر الذعر في تطبيق Ajax

يمكنك تهيئة استجابة صفارة الإنذار للإنذار عند الضغط على زر الذعر في تطبيقات Ajax.

لتهيئة استجابة صفارة الإنذار للضغط على زر الذعر في تطبيقات Ajax

1. افتح تطبيق Ajax.
2. انتقل إلى علامة التبويب الأجهزة.
3. حدد لوحة التحكُّم وانتقل إلى إعداداتها.
4. حدد قائمة الخدمة.
5. انتقل إلى الأصوات والتنبيهات.
6. فعِّل الخيار تنبيه مع صفارة إنذار في حالة الضغط على زر الذعر داخل التطبيق.
7. انقر على رجوع لحفظ الإعدادات الجديدة.

ضبط مؤشر صفارة الإنذار بعد الإنذار

يمكن لصفارة الإنذار التنبيه بالمحفزات في نظام مُشغَّل عبر مؤشر LED.

يعمل الخيار على النحو التالي:

1. يتعرّف النظام على الإنذار.
2. تُصدر صفارة الإنذار صوت إنذار (تعتمد المدة ومستوى الصوت على الإعدادات).
3. يومض مؤشر LED بصفارة الإنذار ومؤشر LED الخارجي (في حال توصيله) مرتين (حوالي مرة واحدة كل 3 ثوانٍ) حتى يتوقف النظام.

مع مؤشر ما بعد الإنذار، يمكن لمستخدمي النظام وشركات الأمن معرفة حدوث إنذار.

لا يعمل مؤشر ما بعد الإنذار في صفارة الإنذار للكواشف النشطة دائمًا، في حال تحفيز الكاشف أثناء فترة إيقاف النظام.

ولتفعيل مؤشر ما بعد الإنذار في صفارة الإنذار في تطبيق Ajax PRO:

1. انتقِل إلى إعدادات صفارة الإنذار:
   • لوحة التحكُّم ← الإعدادات ← الخدمة ← الأصوات والتنبيهات
2. حدِّد الأحداث التي ستبلغ عنها صفارة الإنذار بالوميض مرتين قبل إيقاف النظام الأمني:
   • إنذار سطو مسلح /تسلُّل مؤكّد
   • إنذار سطو /تسلُّل واحد
   • فتح الغطاء
3. اضغط على حدد الأجهزة وحدد صفارات الإنذار المطلوبة. انقر على رجوع. سيتم حفظ المعلمات الجديدة.
4. انقر على رجوع. سيتم تطبيق كافة الإعدادات.

كيفية إعداد التنبيه الصوتي

عند تفعيل التنبيه الصوتي، تصدر صفارات الإنذار صوتًا خاصًا للإشارة إلى تحفيز كواشف الفتح إذا كان النظام موقوفًا. وتُستخدم هذه الميزة، على سبيل المثال، في المتاجر، لإشعار الموظفين عند دخول أي شخص إلى المبنى.

تُهيأ الإشعارات على مرحلتين: إعداد كواشف الفتح وإعداد صفارات الإنذار.

لإعداد صفارة الإنذار

1. انتقل إلى علامة التبويب الأجهزة.
2. حدد صفارة الإنذار المطلوبة من القائمة.
3. انتقل إلى إعدادات صفارة الإنذار بالنقر على أيقونة الترس.
4. انتقِل إلى قائمة إعدادات الإشارة الصوتية.
5. فعّل خيار التنبيه الصوتي في فئة إصدار إشارة صوتية عند إيقاف النظام.
6. ضبط مستوى صوت الإشارة الصوتية. تتوفر 3 خيارات:
   • هادئ — (81 ديسيبل، تُقاس على مسافة 1 متر من صفارة الإنذار).
   • عالٍ — (93 ديسيبل، تقاس على مسافة 1 متر من صفارة الإنذار).
   • عالٍ جدًا — (105 ديسيبل، تُقاس على مسافة 1 متر من صفارة الإنذار).


     ينطبق مستوى صوت الإشارة الصوتية المحدد أيضًا على مستوى صوت الإشارة الصوتية عند تشغيل النظام/إيقافه والتأخير عند الدخول/الخروج.

7. انقر على رجوع لحفظ الإعدادات.
8. كرر الخطوات 2-7 لصفارات الإنذار الأخرى التي تحتاج إلى تفعيل الإشارة الصوتية.
9. إعداد كاشف الفتح.

المؤشر

الأعطال

في حالة اكتشاف عطل في صفارات الإنذار، يُعرض عداد الأعطال في تطبيقات Ajax في أعلى يسار أيقونة الجهاز.

يمكن رؤية جميع الأعطال في حالات الأجهزة. تُميّز الحقول ذات الأعطال بلون أحمر.

أعطال HomeSiren Fibra

• درجة حرارة صفارة الإنذار تتجاوز الحدود المقبولة.
• غلاف صفارة الإنذار مفتوح أو منفصل عن السطح (تحفيز زر الحماية من التلاعب).
• لا يوجد اتصال بين صفارة الإنذار ولوحة التحكُّم عبر بروتوكول Fibra.
• جهد منخفض لخط إمداد طاقة Superior HomeSiren Fibra.

الصيانة

تحقّق من عمل صفارة الإنذار بانتظام. علمًا بأن التكرار الأمثل للفحوصات مرة كل ثلاثة أشهر. نوصيك بالتحقق من إحكام تثبيت الأسلاك في أطراف صفارة الإنذار.

نظّف جسم صفارة الإنذار من الغبار، وخيوط العنكبوت، والملوثات الأخرى عند ظهورها. واستخدِم قطعة قماش ناعمة وجافة مناسبة للعناية بالأجهزة. لا تستخدِم المواد التي تحتوي على الكحول، والأسيتون، والبنزين،وأي مذيبات نشطة أخرى لتنظيف الجهاز.

المواصفات الفنية

المجموعة الكاملة

1. Superior HomeSiren Fibra.
2. لوحة التعليق SmartBracket.
3. مجموعة أدوات التركيب.
4. دليل البدء السريع.

الضمان

يسري ضمان منتجات شركة Limited Liability Company “Ajax Systems Manufacturing” لمدة عامين بعد الشراء.

إذا لم يعمل الجهاز بشكل صحيح، فيُرجى الاتصال بخدمة الدعم الفني من Ajax أولاً. في معظم الحالات، يمكن حل المشكلات الفنية عن بُعد.

الاتصال بالدعم الفني

• البريد الإلكتروني
• تيليجرام

صُنعت من قِبَل “AS Manufacturing” LLC
