Instrukcja użytkownika EN54 I/O Module (2X2) Jeweller

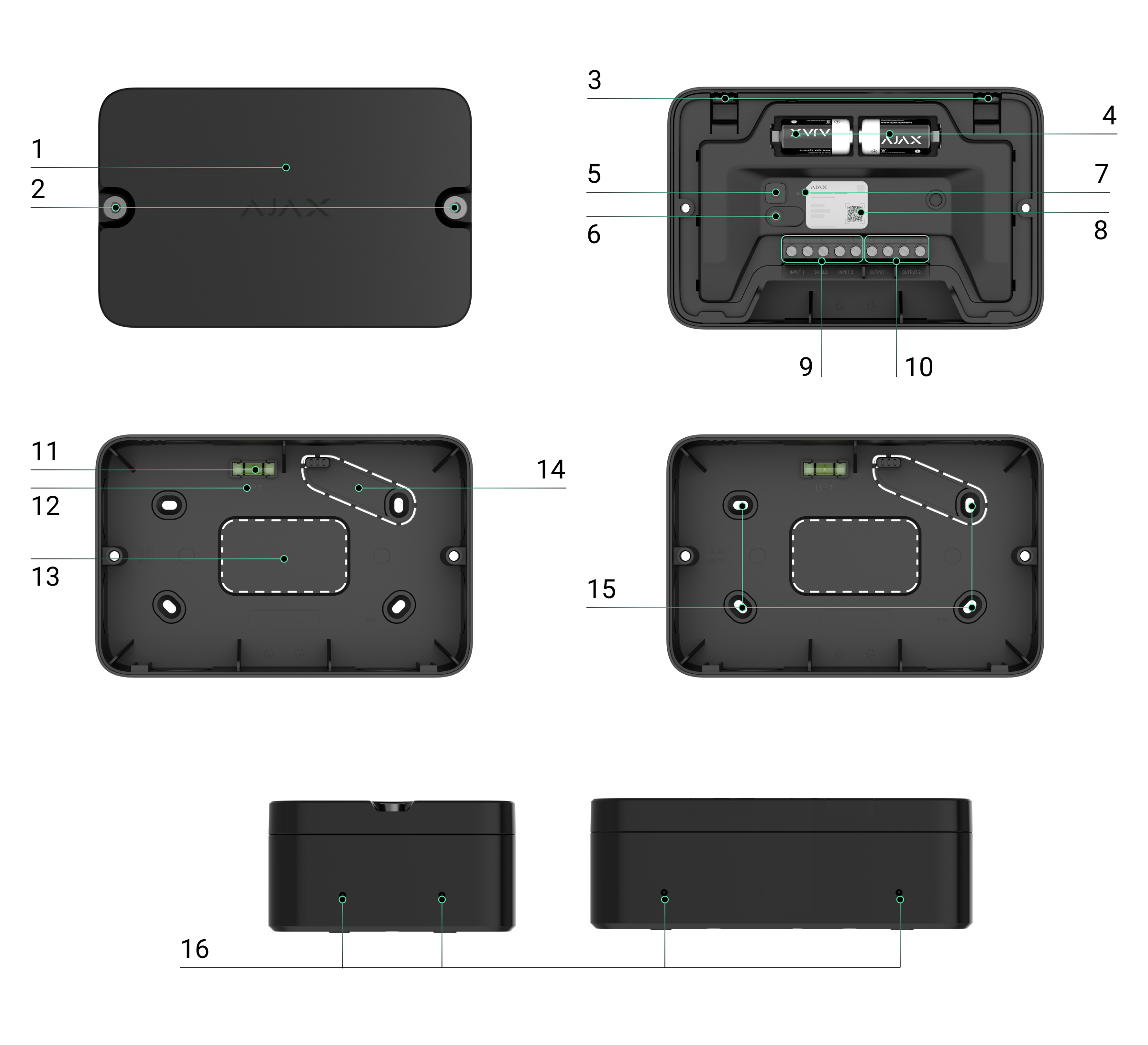

Elementy funkcjonalne

1. Przednia pokrywa modułu.
2. Wkręty do mocowania przedniej pokrywy modułu. Można je dokręcać lub odkręcać za pomocą dołączonego klucza sześciokątnego (Ø 4 mm).
3. Zatrzaski do mocowania modułu w obudowie.
4. Dwie fabrycznie zainstalowane baterie CR123A.
5. Przycisk zasilania.
6. Przycisk styku antysabotażowego.
7. Wskaźnik LED.
8. Kod QR z identyfikatorem urządzenia. Służy do dodawania modułu do CIE.
9. Zaciski wejściowe do podłączania urządzeń innych producentów.
10. Zaciski wyjścia przekaźnikowego do podłączania urządzeń innych producentów do przekaźników modułu.
11. Poziomica pęcherzykowa do sprawdzania kąta nachylenia obudowy modułu podczas instalacji.
12. Przycisk UP, który oznacza górną część obudowy modułu.
13. Perforowana część do przeprowadzenia przewodów przez ścianę.
14. Perforowana część obudowy. Niezbędna do zadziałania styku antysabotażowego w przypadku próby oderwania modułu od podłoża. Nie należy jej odłamywać.
15. Otwory do mocowania obudowy modułu na powierzchni.
16. Wgłębienia do wiercenia otworów do Ø20 mm do prowadzenia przewodów z boku. Każda strona modułu ma dwa wgłębienia.

Kompatybilne CIE i podwajacze zasięgu

Moduł wymaga Ajax CIE z aktualną wersją OS Malevich.

Zasada działania

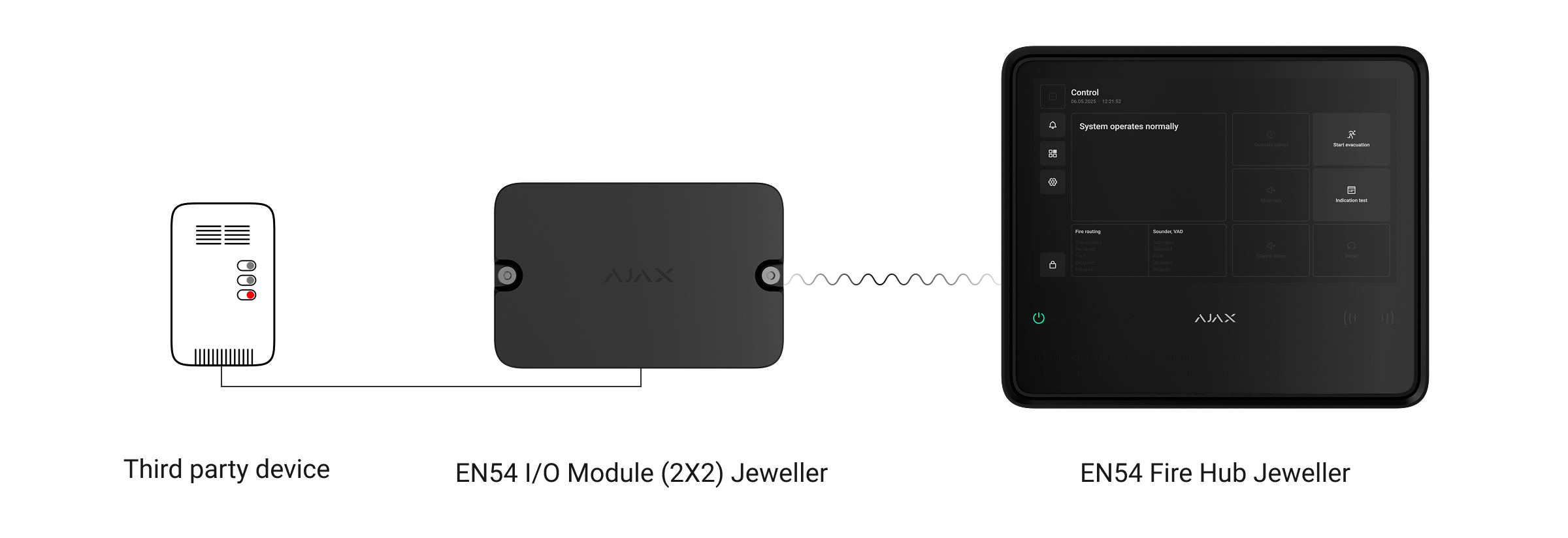

EN54 I/O Module (2X2) Jeweller został zaprojektowany do integracji do 4 urządzeń przewodowych innych firm w systemie Ajax. Moduł odbiera dane stanu z dwóch urządzeń wejściowych i steruje dwoma urządzeniami wyjściowymi za pomocą przekaźników ze stykami bezpotencjałowymi.

Urządzenie jest zasilane fabrycznie zainstalowanymi bateriami i nie wymaga zewnętrznego zasilania. EN54 I/O Module (2X2) Jeweller monitoruje swój stan operacyjny i informuje system o błędach, jeśli wystąpią.

Wejścia

Z EN54 I/O Module (2X2) Jeweller możliwa jest integracja urządzeń wejściowych innych firm w systemie Ajax. Obejmują one ręczne ostrzegacze pożarowe (standardowe), przełączniki zraszaczy, magnetyczne kontaktrony drzwiowe, panele sterowania windą, przekaźniki sterujące wentylatorami lub systemami HVAC oraz inne urządzenia.

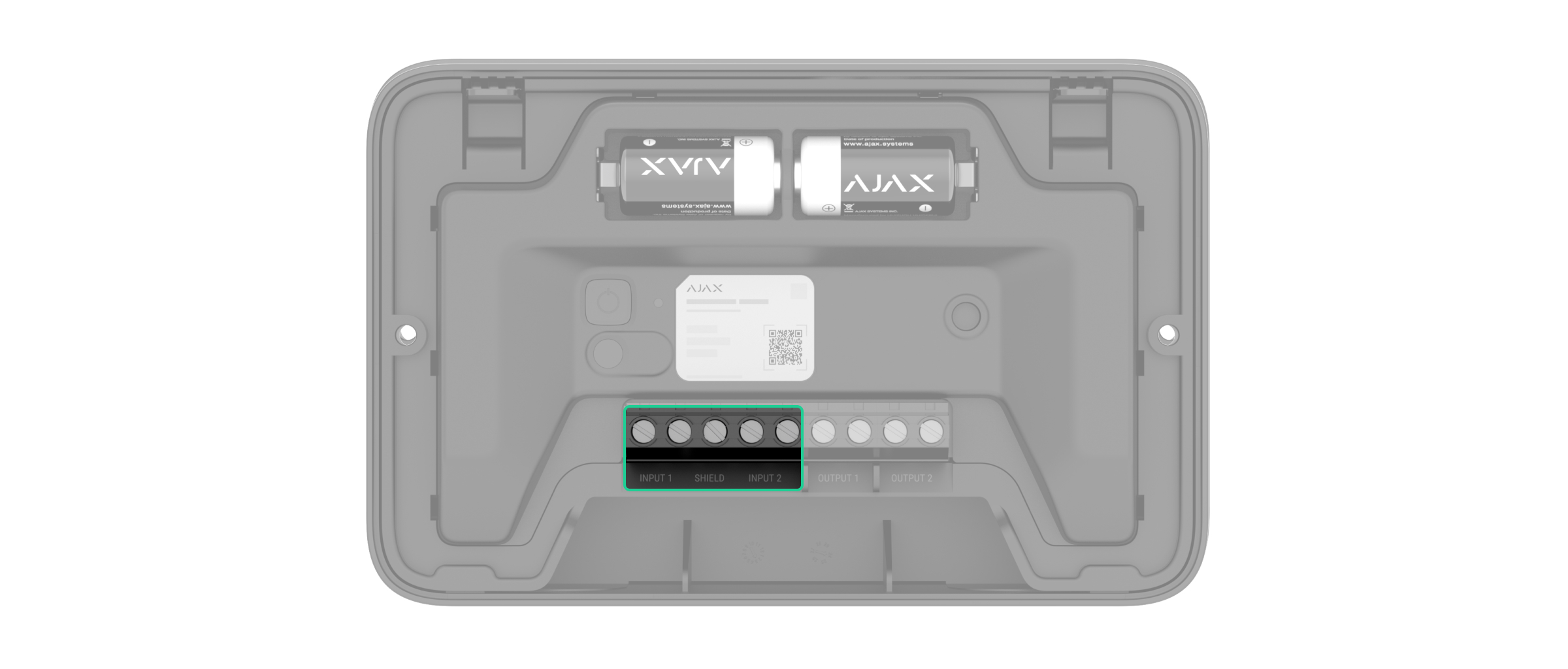

Do podłączenia urządzeń wejściowych służą zaciski:

• Input 1 — zaciski wejściowe do podłączenia pierwszego urządzenia przewodowego.
• Shield — wspólne wejście do podłączenia ekranów przewodów łączących urządzenia innych firm.
• Input 2 — zaciski wejściowe do podłączenia drugiego urządzenia przewodowego.

Należy pamiętać, że EN54 I/O Module (2X2) Jeweller nie może zasilać podłączonych urządzeń. W razie potrzeby należy zapewnić zasilanie takich urządzeń zgodnie z wymaganiami ich producenta.

Rodzaje połączeń przewodowych urządzeń wejściowych:

• Bez EOL
• EOL
• 2EOL
• 3EOL

W aplikacji Ajax możliwe jest ustawienie typu zdarzenia oraz domyślnego stanu (normalnie otwarty lub normalnie zamknięty) dla każdego czujnika podłączonego do wejścia przewodowego, a także określenie wartości rezystancji, jeśli używane jest połączenie EOL. Pozwala to na podłączenie dowolnego czujnika ze stykami bezpotencjałowymi do modułu.

Wybrany rodzaj zdarzenia określa tekst powiadomień o alarmach i zdarzeniach podłączonego urządzenia, a także kody zdarzeń przesyłane do oprogramowania do monitorującego.

Typy zdarzeń urządzeń przewodowych

Typ zdarzenia	Ikona	Znaczenie
Alarm pożarowy		Alarm w przypadku wykrycia pożaru przez urządzenie.
Błąd urządzenia		Wydarzenie spowodowane przez błędne działanie urządzenia.
Błąd styku antysabotażowego		Błąd w przypadku wyzwolenia przycisku styku antysabotażowego urządzenia.
Ewakuacja		Sygnalizacja ewakuacyjna w przypadku zagrożenia pożarowego.
Niestandardowe		Zdarzenie zdefiniowane przez użytkownika. Zdarzenia niestandardowe nie są wysyłane do oprogramowania monitorującego.
Alarm pomocniczy		Powiadomienie o potrzebie pomocy medycznej lub innej pilnej pomocy.
Przycisk napadowy		Pilne powiadomienie o zagrożeniu dla bezpieczeństwa osobistego lub mienia.
Alarm gazowy		Powiadomienie o potencjalnym wycieku gazu.
Zalanie		Powiadomienie o wycieku w celu zminimalizowania potencjalnych szkód materialnych.

Wyjścia

Z EN54 I/O Module (2X2) Jeweller możliwe jest kontrolowanie urządzeń wyjściowych innych firm. W skład tych urządzeń wchodzą mechanizmy zwalniania drzwi pożarowych, systemy sterowania windami, przekaźniki do wyłączania wentylatorów lub sterowania klapami, obwody oświetlenia ewakuacyjnego, zdalne panele kontrolne oraz inne urządzenia przeznaczone do zapewnienia bezpieczeństwa i ochrony pożarowej.

Oba przekaźniki muszą być zainstalowane w przerwie obwodu elektrycznego, aby kontrolować zasilanie urządzeń elektrycznych podłączonych do tego obwodu. Przekaźniki są konfigurowane i sterowane osobno.

Zakres działania każdego wyjścia przekaźnikowego został opisany w danych technicznych.

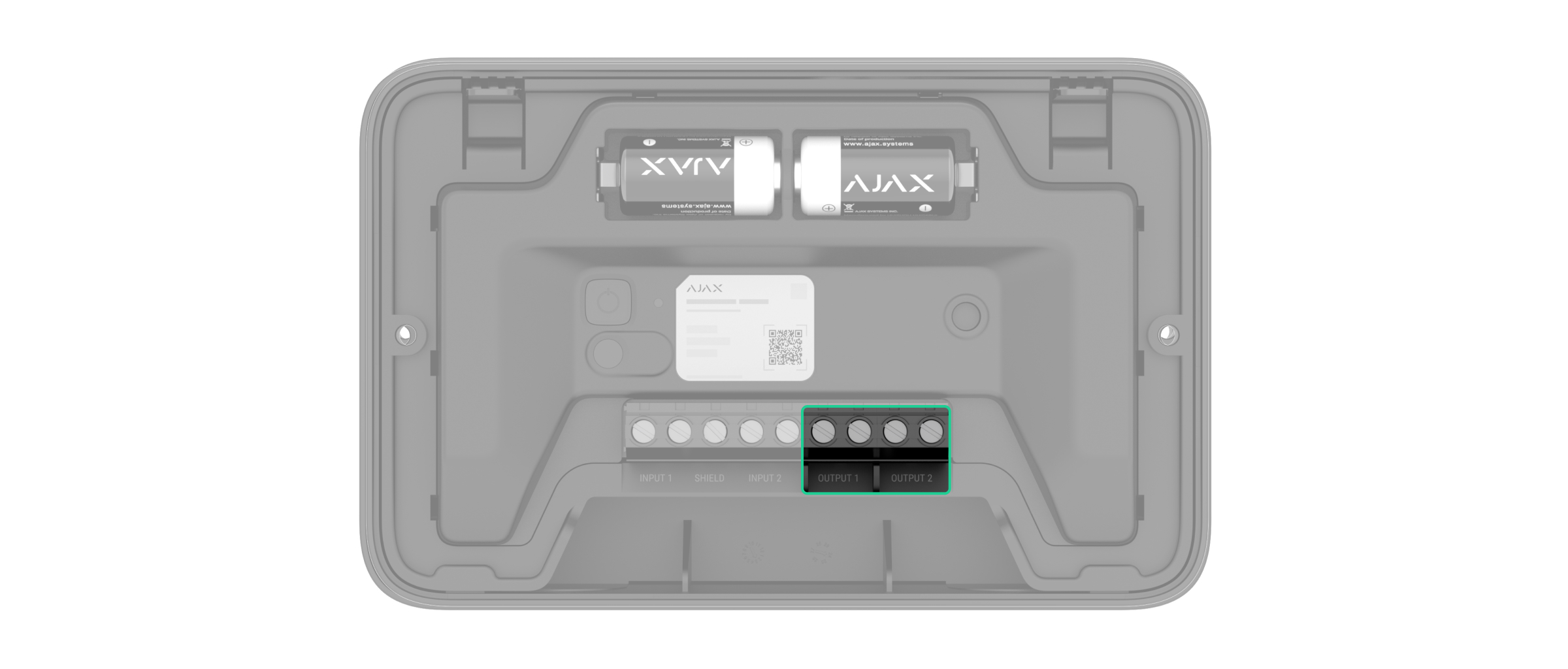

Do podłączenia przekaźników służą zaciski:

• Output 1 — dwa zaciski wyjściowe pierwszego przekaźnika.
• Output 2 — dwa zaciski wyjściowe drugiego przekaźnika.

Należy pamiętać, że EN54 I/O Module (2X2) Jeweller nie może zasilać podłączonych urządzeń. W razie potrzeby należy zapewnić zasilanie takich urządzeń zgodnie z wymaganiami ich producenta.

Podłączając urządzenie przewodowe innej firmy do zacisków wyjścia przekaźnikowego, można wybrać stan zacisków dla tego urządzenia, tj. normalnie zamknięty lub normalnie otwarty, w aplikacji Ajax.

Każde urządzenie wyjściowe może być sterowane ręcznie za pomocą aplikacji Ajax lub ekranu dotykowego CIE.

Moduł ma również funkcję Trybu awaryjnego dla wyjść. Gdy tryb jest włączony, moduł automatycznie aktywuje podłączone urządzenia w przypadku jakiejkolwiek awarii, np. gdy moduł jest w trybie offline, rozładowany lub działa nieprawidłowo. Urządzenia pozostają aktywne do czasu usunięcia błądu.

Protokół przesyłania danych Jeweller

Jeweller to protokół bezprzewodowego przesyłania danych, który zapewnia szybką i niezawodną dwukierunkową komunikację między CIE a urządzeniami. Moduł wykorzystuje Jeweller do przesyłania poleceń, alarmów i zdarzeń.

Wysyłanie zdarzeń do stacji monitorowania

System Ajax może przesyłać alarmy zarówno do aplikacji Ajax PRO Desktop, jak i do stacji monitorowania w formatach SurGard (Contact ID), SIA (DC-09), ADEMCO 685 i innych protokołach.

EN54 I/O Module (2X2) Jeweller może przesyłać następujące zdarzenia:

1. Błąd modułu.
2. Alarm/przywrócenie styku antysabotażowego.
3. Zdarzenia i alarmy podłączonych urządzeń wejściowych.
4. Utrata/przywrócenie komunikacji pomiędzy EN54 I/O Module (2X2) Jeweller, podłączonymi urządzeniami wejściowymi i CIE.
5. Zwarcie lub uszkodzenie linii łączącej zewnętrzne urządzenia wejściowe z EN54 I/O Module (2X2) Jeweller (dla połączeń EOL).

Po otrzymaniu alarmu operator centrum monitoringu ma precyzyjną wiedzę na temat zdarzenia i jego lokalizacji. Adresowalność urządzeń Ajax umożliwia wysyłanie zdarzeń do aplikacji Ajax PRO Desktop lub oprogramowania monitorującego, w tym typu urządzenia, jego nazwy, strefy pożarowej, wirtualnego pomieszczenia i opisu lokalizacji. Należy wziąć pod uwagę, że lista możliwych do przesłania parametrów może się różnić w zależności od oprogramowania monitorującego i wybranego protokołu komunikacyjnego ze stacją monitorowania.

Identyfikator urządzenia i numer strefy można znaleźć stanach urządzenia.

Wybór miejsca instalacji

Przy wyborze miejsca instalacji modułu należy przestrzegać lokalnych przepisów pożarowych.

Zaleca się wybór miejsca instalacji, w którym EN54 I/O Module (2X2) Jeweller jest ukryty przed ciekawskimi spojrzeniami — na przykład na zapleczu. Pomaga to zmniejszyć prawdopodobieństwo sabotażu systemu. Warto pamiętać, że urządzenie jest przeznaczone wyłącznie do montażu wewnątrz pomieszczeń.

Przy wyborze miejsca instalacji EN54 I/O Module (2X2) Jeweller, należy wziąć pod uwagę parametry wpływające na jego działanie:

• Siła sygnału Jeweller.

Podczas opracowywania projektu systemu dla obiektu należy wziąć pod uwagę zalecenia dotyczące rozmieszczenia. Tylko specjaliści mogą projektować i instalować systemy Ajax. Lista autoryzowanych partnerów jest dostępna tutaj.

Poziom sygnału

Siła sygnału jest określana na podstawie liczby niedostarczonych lub uszkodzonych pakietów danych w określonym czasie. Ikona na karcie Urządzenia w aplikacjach Ajax wskazuje siłę sygnału:

• trzy kreski — doskonały poziom sygnału;
• dwie kreski — dobry poziom sygnału;
• jedna kreska — niski poziom sygnału, nie gwarantuje stabilnego działania;
• przekreślona ikona — brak sygnału.

Należy pamiętać, że jeśli siła sygnału jest doskonała, urządzenie może automatycznie dostosować moc transmisji radiowej, aby zmniejszyć zużycie energii i zakłócenia radiowe.

Przed ostateczną instalacją należy przeprowadzić Test siły sygnału Jeweller. Test sprawdza siłę sygnału przy maksymalnej mocy transmisji urządzenia. Aby urządzenie spełniało wymagania normy EN 54, siła sygnału między urządzeniem a CIE musi wynosić trzy kreski.

Przy poziomie sygnału wynoszącym jedną lub zero kresek nie gwarantujemy, że moduł będzie działać stabilnie. Rozważ zmianę lokalizacji modułu, gdyż zmiana położenia o zaledwie 8 inch lub zmiana jego orientacji względem CIE może znacząco poprawić poziom sygnału. Jeśli po zmianie lokalizacji sygnał pozostaje słaby lub niestabilny, należy rozważyć użycie podwajacza zasięgu sygnału radiowego.

Zapoznaj się z sekcją Test działania aby dowiedzieć się, jak przeprowadzić Test siły sygnału Jeweller.

Gdzie nie instalować modułu

Przygotowanie do instalacji

Ułożenie przewodów

Przygotowując się do ułożenia przewodów, należy zapoznać się z przepisami elektrycznymi i przeciwpożarowymi obowiązującymi w danym regionie. Należy ściśle przestrzegać odpowiednich norm i przepisów.

Specyfikacje przewodów dla urządzeń wejściowych i wyjściowych

Zalecamy stosowanie ognioodpornych przewodów zgodnych z przepisami pożarowymi obowiązującymi w danym regionie.

Do zacisków modułu można podłączyć przewody o przekroju żyły od 0,4 do 2,5 mm² (21–13 AWG).

Aby sprawdzić konkretne wymagania dotyczące przewodu, zapoznaj się z instrukcją użytkownika urządzenia, które będzie podłączone do modułu.

Prowadzenie przewodów

Obudowa EN54 I/O Module (2X2) Jeweller umożliwia prowadzenie przewodów z tyłu, boku, góry lub dołu.

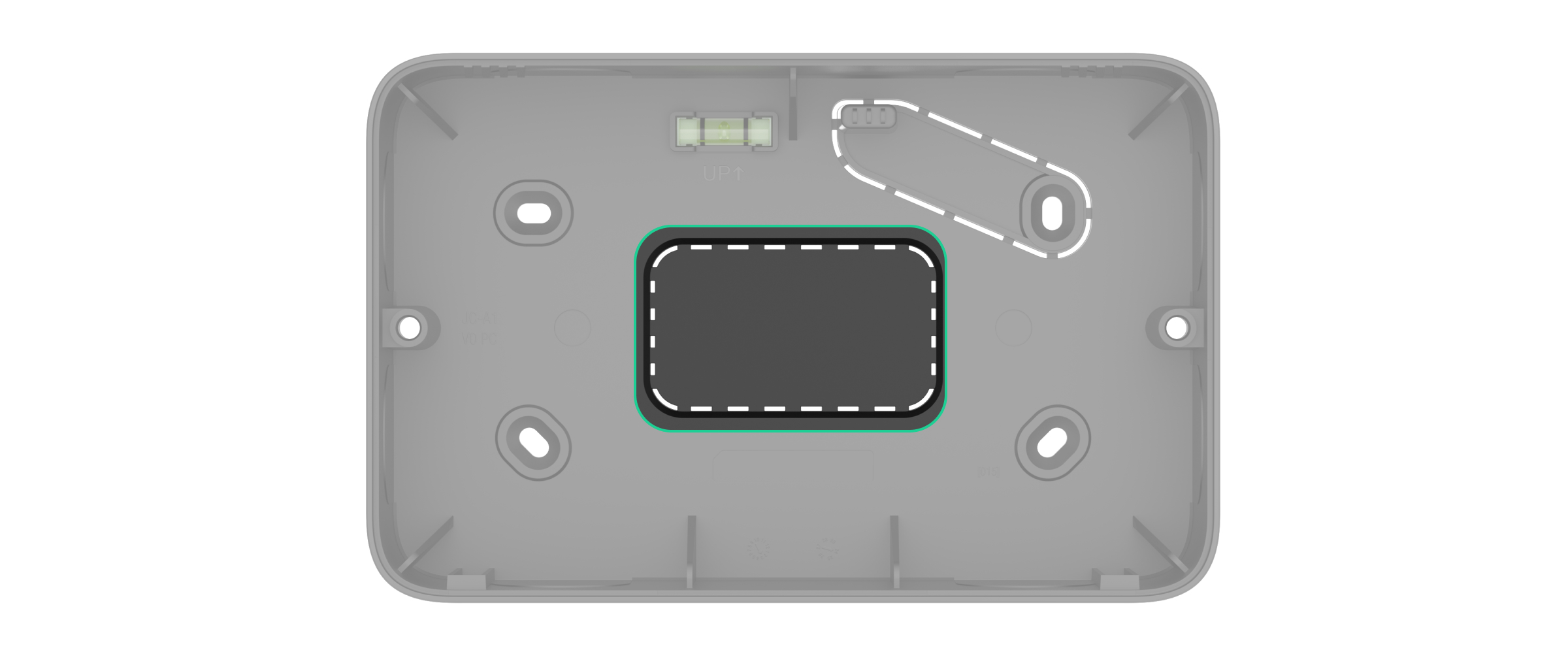

Aby poprowadzić przewód od tyłu, można użyć środkowego otworu zaznaczonego na rysunku.

Aby poprowadzić kabel z boku, od góry lub od dołu, można wywiercić otwory zgodnie ze wgłębieniami na obudowie modułu, biorąc pod uwagę rozmiar dławików na przewody. Po każdej stronie modułu znajdują się dwa wgłębienia. Zalecamy użycie otwornicy do plastiku o średnicy do Ø20 mm.

Ponadto należy wziąć pod uwagę, że przednia pokrywa modułu może być obrócona o 180° podczas instalacji.

Przygotowanie przewodów do podłączenia

Należy usunąć warstwę izolacyjną przewodu i odsłonić przewodem specjalnym ściągaczem izolacji. Końcówki przewodów włożone do zacisków urządzenia muszą być ocynowane lub zaciśnięte za pomocą tulejki. Zapewnia to niezawodne połączenie i chroni przewód przed utlenianiem.

Aby sprawdzić konkretne wymagania dotyczące przygotowania przewodu, zapoznaj się z instrukcją użytkownika urządzenia, które będzie podłączone do EN54 I/O Module (2X2) Jeweller. Należy przestrzegać tych wymagań, aby zapewnić stabilną pracę urządzenia.

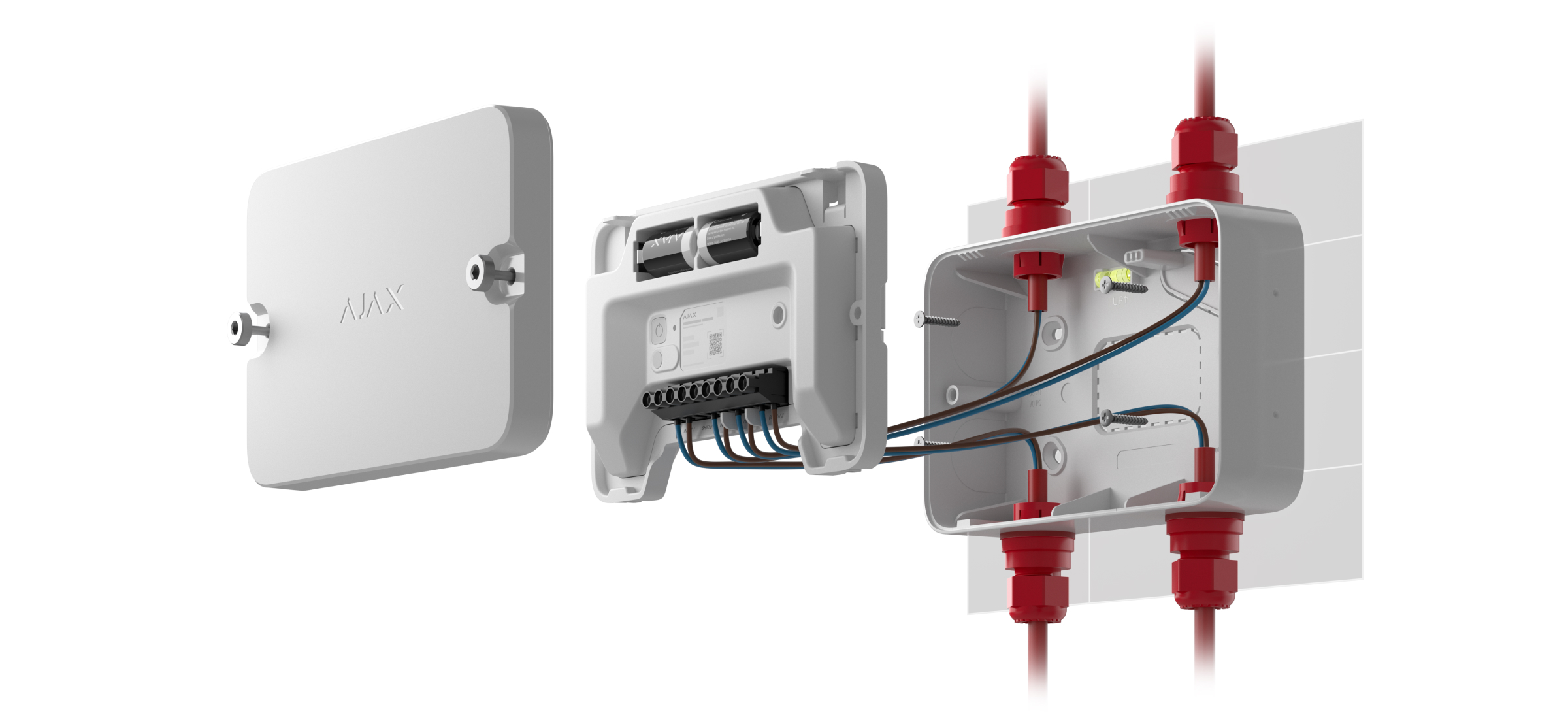

Instalacja

Przed zainstalowaniem EN54 I/O Module (2X2) Jeweller należy upewnić się, że wybrano optymalną lokalizację, która spełnia wymagania niniejszej instrukcji.

Aby zainstalować moduł:

1. Odłącz zasilanie od przewodów, które zamierzasz podłączyć do EN54 I/O Module (2X2) Jeweller.
2. Odkręć przednią pokrywę modułu i zdejmij ją.
3. Wyjmij moduł z obudowy, naciskając zatrzaski w dół i wyciągając moduł.
4. Przygotuj otwory do poprowadzenia przewodów w obudowie. Wszystkie opcje można znaleźć w sekcji Prowadzenie przewodów.
5. W razie potrzeby należy włożyć dławiki na przewody do przygotowanych otworów w obudowie modułu.
6. Poprowadź przewody do obudowy modułu przez wykonane otwory.
7. Używając wszystkich punktów mocowania, zabezpiecz obudowę modułu na powierzchni w wybranym miejscu instalacji za pomocą dołączonych wkrętów. Jeden z tych punktów znajduje się w perforowanej części nad przyciskiem styku antysabotażowego i jest wymagany do jego zadziałania w przypadku próby odłączenia modułu.
8. Podłącz przewodu do zacisków urządzenia zewnętrznego oraz do odpowiadających zacisków modułu. Schemat połączeń elektrycznych można znaleźć w instrukcji obsługi dostarczonej przez producenta urządzenia przewodowego. Upewnij się, że polaryzacja i kolejność podłączania przewodów są prawidłowe. Pewnie przymocuj przewód do zacisków.


   Przed podłączeniem urządzenia do EN54 I/O Module (2X2) Jeweller, należy uważnie przeczytać instrukcje producenta.

9. Zainstaluj moduł w obudowie. Lekko naciśnij każdy zatrzask, aż zostanie bezpiecznie przymocowany do obudowy.
10. Dodaj EN54 I/O Module (2X2) Jeweller do CIE.
11. Zainstaluj przednią pokrywę na module i przymocuj ją za pomocą dołączonych wkrętów. Przednią pokrywę można obrócić o 180° podczas instalacji.
12. W razie potrzeby włącz zasilanie urządzeń przewodowych.
13. Dodaj przewodowe wejście i wyjście urządzenia do systemu.
14. Przeprowadź test działania modułu.

Dodawanie do systemu

CIE i urządzenie muszą działać na tej samej częstotliwości radiowej; w przeciwnym razie są niekompatybilne. Zasięg częstotliwości radiowej urządzenia może się różnić w zależności od regionu. Zalecamy zakup i korzystanie z urządzeń Ajax w tym samym regionie. Zakres roboczych częstotliwości radiowych można sprawdzić, kontaktując się z działem wsparcia technicznego.

Przed dodaniem modułu

1. Zainstaluj aplikację Ajax.
2. Zaloguj się na swoje konto lub utwórz nowe.
3. Wybierz przestrzeń lub utwórz nową.
4. Dodaj co najmniej jedno wirtualne pomieszczenie.
5. Dodaj kompatybilny CIE do przestrzeni. Upewnij się, że CIE jest włączony i ma dostęp do internetu przez sieć Ethernet, Wi-Fi i/lub komórkową.
6. Sprawdź stany w aplikacji Ajax, aby upewnić się, że przestrzeń jest rozbrojona, a CIE nie rozpoczyna aktualizacji.

Tylko PRO lub administrator przestrzeni z uprawnieniami do konfiguracji systemu może dodać urządzenie do CIE.

Dodawanie modułu do CIE

1. Otwórz aplikację Ajax. Wybierz przestrzeń, do której chcesz dodać urządzenie.
2. Przejdź do karty Urządzenia i naciśnij Dodaj urządzenie.
3. Zeskanuj kod QR lub wprowadź ID urządzenia ręcznie. Kod QR z identyfikatorem jest umieszczony na urządzeniu pod przednią pokrywą. Jest on również podany na opakowaniu urządzenia.



4. Przypisz nazwę urządzeniu.
5. Wybierz strefę pożarową i wirtualne pomieszczenie.
6. Jeśli to konieczne, określ lokalizację urządzenia w polu Lokalizacja.
7. Naciśnij Dodaj urządzenie, aby rozpocząć odliczanie.

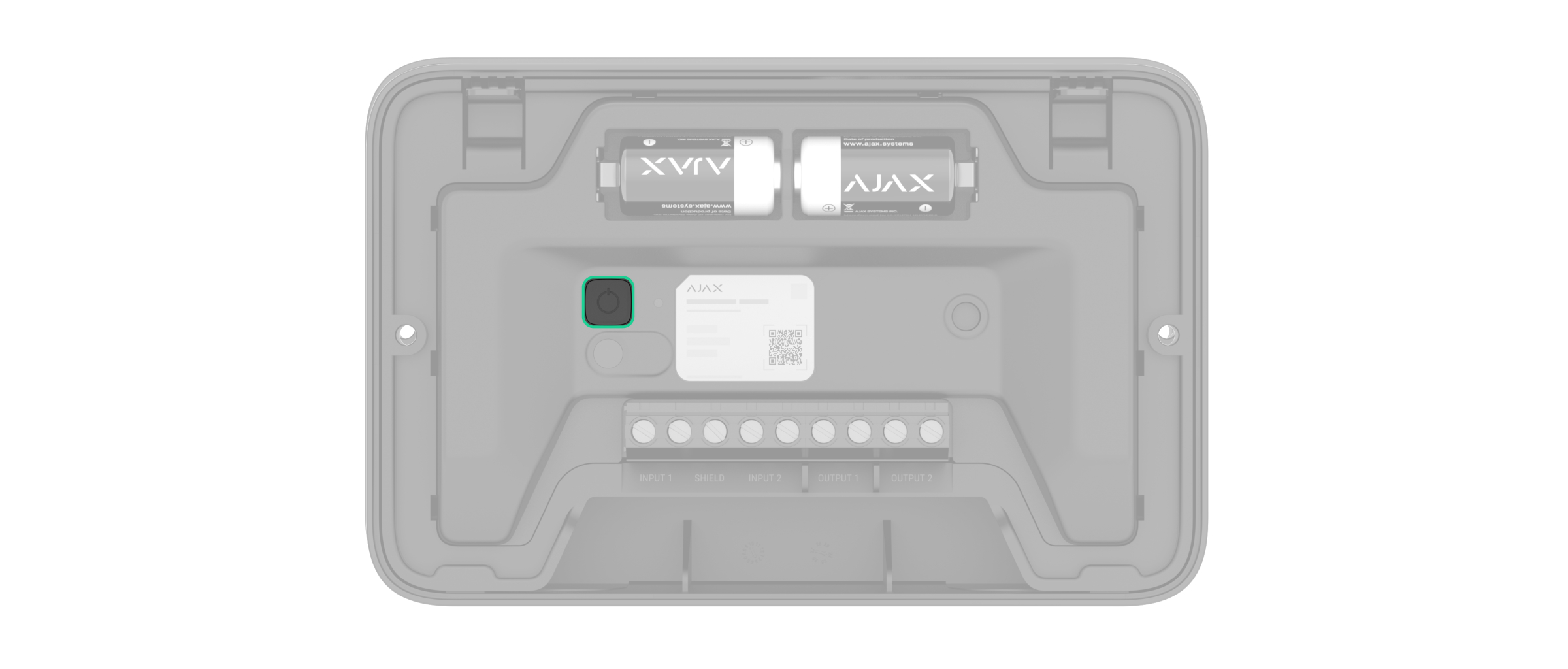

8. Włącz urządzenie, przytrzymując przycisk zasilania przez 3 sekundy.



Po podłączeniu do CIE urządzenie pojawi się na liście urządzeń CIE w aplikacji Ajax. Interwał aktualizacji stanu urządzenia zależy od ustawień Jeweller i wynosi domyślnie 36 sekund.

Jeśli połączenie nie powiedzie się, spróbuj ponownie po 5 sekundach. Jeśli do CIE dodano już maksymalną liczbę urządzeń, przy próbie dodania więcej pojawi się powiadomienie o błędzie.

EN54 I/O Module (2X2) Jeweller działa tylko z jednym CIE. Po podłączeniu do nowego CIE moduł przestaje wysyłać polecenia do poprzedniego CIE. Po dodaniu modułu do nowego CIE nie zostanie on automatycznie usunięty z listy urządzeń poprzedniego CIE. Trzeba to zrobić ręcznie w aplikacji Ajax.

Dodawanie podłączonego przewodowego urządzenia wejściowego

W systemie Ajax każde urządzenie podłączone do EN54 I/O Module (2X2) Jeweller zajmuje jedno miejsce w limicie urządzeń CIE.

1. W aplikacji Ajax przejdź do karty Urządzenia .
2. Znajdź EN54 I/O Module (2X2) Jeweller na liście.
3. Wybierz Urządzenia pod ikoną modułu.
4. Naciśnij Dodaj urządzenie.
5. Przypisz nazwę urządzeniu.
6. Wybierz strefę przewodową, do której urządzenie jest fizycznie podłączone.
7. Wybierz strefę pożarową i wirtualne pomieszczenie.
8. Jeśli to konieczne, określ lokalizację urządzenia w polu Lokalizacja.
9. Naciśnij Dodaj urządzenie. Urządzenie zostanie dodane w ciągu 30 sekund.

Interwał aktualizacji stanu urządzenia zależy od ustawień Jeweller; wartość domyślna to 36 sekund.

Jeśli próba połączenia nie powiedzie się, przed ponowną próbą sprawdź, czy połączenie przewodowe jest prawidłowo skonfigurowane. Jeśli do CIE dodano już maksymalną liczbę urządzeń, przy próbie dodania innego urządzenia pojawi się powiadomienie o błędzie.

Dodawanie podłączonego przewodowego urządzenia wyjściowego

Aby dodać przewodowe urządzenie wyjściowe do modułu, włącz to urządzenie w ustawieniach modułu.

1. Przejdź do karty Urządzenia .
2. Wybierz EN54 I/O Module (2X2) Jeweller z listy.
3. Przejdź do Ustawień .
4. Wybierz wyjście przekaźnikowe, do którego urządzenie jest fizycznie podłączone.
5. Przypisz nazwę urządzeniu.
6. Należy określić rodzaj urządzenia podłączonego do wyjścia.
7. Skonfiguruj wymagane ustawienia wyjścia przekaźnikowego.
8. Naciśnij Zapisz, aby zapisać ustawienia.

Test funkcjonalności modułu

System Ajax oferuje kilka rodzajów testów, które pomagają wybrać odpowiednie miejsce instalacji urządzeń. Dla EN54 I/O Module (2X2) Jeweller dostępny jest następujący test:

• Test siły sygnału Jeweller — w celu określenia siły i stabilności sygnału między hubem (lub podwajaczem zasięgu sygnału radiowego) a CIE za pośrednictwem bezprzewodowego protokołu transmisji danych Jeweller w miejscu instalacji urządzenia.

Sterowanie za pomocą aplikacji

W aplikacjach Ajax użytkownik może włączać i wyłączać urządzenia elektryczne podłączone do obwodu sterowanego przez wyjścia przekaźnikowe EN54 I/O Module (2X2) Jeweller. Włącz/wyłącz przełącznik wyjścia przekaźnikowego w polu EN54 I/O Module (2X2) Jeweller w zakładce Urządzenia — stan wyjścia przekaźnikowego zmieni się na przeciwny, a podłączone urządzenie elektryczne zostanie włączone lub wyłączone.

Szybkie sterowanie urządzeniami automatyzacji jest również dostępne w menu Automatyzacja. Menu można otworzyć w aplikacjach Ajax:

1. Przejdź do karty Sterowanie .
2. Przewiń na górę.
3. Sterowanie wymaganymi urządzeniami.
4. Przesuń w dół, aby powrócić do karty Sterowanie .

Ikony

Ikony w aplikacji Ajax wyświetlają niektóre stany EN54 I/O Module (2X2) Jeweller. Ikony można sprawdzić na karcie Urządzenia .

Ikony modułów

Ikona	Znaczenie
	Siła sygnału Jeweller. Pokazuje poziom sygnału pomiędzy CIE a urządzeniem. Zalecana wartość to 3 kreski. Dowiedz się więcej
	Poziom naładowania baterii urządzenia. Dowiedz się więcej
	Urządzenie działa za pośrednictwem podwajacza zasięgu sygnału radiowego. Dowiedz się więcej
	Moduł jest testowany.
	Błędne działanie EN54 I/O Module (2X2) Jeweller. Lista błędów dostępna jest w stanach modułu.
	EN54 I/O Module (2X2) Jeweller jest wyłączony.
	Urządzenie utraciło połączenie z CIE, lub CIE utraciło połączenie z serwerem Ajax Cloud.
	Urządzenie nie zostało przeniesione do nowego CIE. Dowiedz się więcej

Ikony podłączonych urządzeń wejściowych

Ikona	Znaczenie
	Podłączone urządzenie wykryło pożar.
	Podłączone urządzenie jest testowane.
	Podłączone urządzenie wejściowe ma błąd. Lista błędów dostępna jest w stanach podłączonych urządzeń wejściowych.
	Podłączone urządzenie wejściowe jest wyłączone.

Stany

Stany modułów

Stany zawierają informacje o module i jego parametrach pracy. Stany EN54 I/O Module (2X2) Jeweller można znaleźć w aplikacjach Ajax:

1. Przejdź do karty Urządzenia .
2. Wybierz EN54 I/O Module (2X2) Jeweller z listy.

Stany podłączonych urządzeń wejściowych

Stany zawierają informacje o urządzeniach wejściowych i ich parametrach pracy. Stany urządzeń podłączonych do EN54 I/O Module (2X2) Jeweller można znaleźć w aplikacjach Ajax:

1. Przejdź do karty Urządzenia .
2. Znajdź EN54 I/O Module (2X2) Jeweller na liście.
3. Wybierz Urządzenia pod ikoną EN54 I/O Module (2X2) Jeweller.
4. Wybierz urządzenie z listy.

Ustawienia

Ustawienia modułu

Aby zmienić ustawienia EN54 I/O Module (2X2) Jeweller w aplikacji Ajax:

1. Przejdź do karty Urządzenia .
2. Wybierz EN54 I/O Module (2X2) Jeweller z listy.
3. Przejdź do Ustawień .
4. Skonfiguruj wymagane ustawienia.
5. Naciśnij Powrót, aby zapisać nowe ustawienia.

Ustawienia wyjścia przekaźnikowego

Ustawienia podłączonych urządzeń wejściowych

Aby zmienić ustawienia podłączonych urządzeń w aplikacji Ajax:

1. Przejdź do karty Urządzenia .
2. Znajdź EN54 I/O Module (2X2) Jeweller na liście.
3. Wybierz Urządzenia pod ikoną EN54 I/O Module (2X2) Jeweller.
4. Wybierz urządzenie z listy.
5. Przejdź do Ustawień .
6. Skonfiguruj wymagane ustawienia.
7. Naciśnij Powrót, aby zapisać nowe ustawienia.

Lista ustawień przewodowego urządzenia wejściowego zmienia się w zależności od parametru Rodzaj wejścia (Bez EOL, EOL, 2EOL, 3EOL).

Wskazanie

Wskaźnik LED EN54 I/O Module (2X2) Jeweller może świecić na zielono w zależności od stanu urządzenia.

Błędy

Gdy zostanie wykryty błąd EN54 I/O Module (2X2) Jeweller, aplikacja Ajax wyświetla licznik błędów na ikonie urządzenia. Wszystkie błędy są wskazane w stanach modułu oraz stanach podłączonych urządzeń wejściowych. Pola z błędami zostaną zaznaczone na żółto. Dodatkowo błędy są wyświetlane na karcie Sterowanie wyświetlacza CIE. Więcej informacji na temat błędu można znaleźć na karcie Centrum zdarzeń lub Strefy pożarowej w CIE.

Błąd EN54 I/O Module (2X2) Jeweller jest wyświetlany, jeśli:

• Obudowa modułu została otwarta lub oderwana od powierzchni (przycisk styku antysabotażowego został wyzwolony).
• Brak połączenia z CIE lub podwajaczem zasięgu sygnału radiowego za pośrednictwem protokołu Jeweller.
• Niski poziom baterii modułu.
• Moduł jest uszkodzony i nie może sterować przekaźnikiem.

Błąd podłączonego urządzenia wejściowego jest wyświetlany, jeśli:

• Połączenie przewodowe z modułem zostało utracone lub nastąpiło zwarcie (w przypadku połączeń EOL).
• Przycisk styku antysabotażowego urządzenia podłączonego został uruchomiony (dla połączeń EOL).
• Wykryto błąd podłączonego urządzenia (dla połączeń EOL).
• Wystąpił błąd obciążenia (dla połączeń EOL).
• Ekranowanie przewodów urządzenia wejściowego jest uszkodzone lub zwarte (jeśli Monitorowanie ekranu jest włączone).

Konserwacja

Regularnie sprawdzaj działanie modułu.

Fabrycznie zainstalowane baterie zapewniają do 5 lat żywotności baterii modułu przy standardowych ustawieniach Jeweller (interwał odpytywania wynosi 36 sekund). System wyśle odpowiednie powiadomienie, jeśli baterie modułu są prawie wyczerpane.

Zalecamy wymianę baterii natychmiast po otrzymaniu powiadomienia. Zaleca się stosowanie baterii litowych, ponieważ mają one dużą pojemność i są mniej podatne na zmianę temperatury.

Upewnij się, że baterie są zainstalowane z prawidłową polaryzacją. Polaryzacja jest oznaczona wewnątrz obudowy pod bateriami. Po wymianie baterii uruchom test działania aby upewnić się, że moduł działa prawidłowo.

Specyfikacja techniczna

Gwarancja

Gwarancja dla produktów spółki z ograniczoną odpowiedzialnością „Ajax Systems Manufacturing” jest ważna 2 lata po zakupie.

Jeśli urządzenie nie działa prawidłowo, zalecamy najpierw skontaktować się z działem wsparcia, ponieważ w większości przypadków problemy techniczne można rozwiązać zdalnie.

Kontakt ze wsparciem technicznym:

• e-mail
• Telegram

Producent: „AS Manufacturing” LLC”
