Superior MultiTransmitter G3 Jeweller (without casing) Kullanım Kılavuzu

Superior MultiTransmitter G3 Jeweller (without casing), üçüncü taraf kablolu cihazları bir Ajax sistemine bağlamak için tasarlanmış bir entegrasyon modülü kartıdır. Kart, Ajax Case içine takılabilir ve NC, NO, EOL, 2EOL ve 3EOL cihazlarını bağlamak için 18 kablolu bölgeye sahiptir.

Superior MultiTransmitter G3 Jeweller (without casing), Ajax Case’e takıldığında dış gövdenin sökülmeye karşı korunması için tamper kartını modüle bağlamak amacıyla bir konnektöre sahiptir. Cihazın kartın ön ve arka tarafında iki tamper butonu bulunur. Bu entegrasyon modülünün mevcut sürümünde tamper butonlarının kullanılmadığını unutmayınız. Superior MultiTransmitter G3 Jeweller (without casing), 100–240 V~ şebekesinden beslenir ve 12 V⎓ yedek pil ile çalışabilir. Ayrıca modül, bağlı cihazlar için 10.5–15 V⎓ sağlayabilir.

Entegrasyon modülü, bir Ajax sisteminde çalışır ve hub ile güvenli Jeweller ve Wings telsiz protokolleri aracılığıyla veri alışverişi yapar.

Superior MultiTransmitter G3 Jeweller (without casing), Superior ürün serisinin bir cihazıdır. Superior ürünlerini sadece Ajax Systems’in akredite iş ortakları satabilir, kurabilir ve yönetebilir.

Superior MultiTransmitter G3 Jeweller (without casing) satın alın

İşlevsel unsurlar

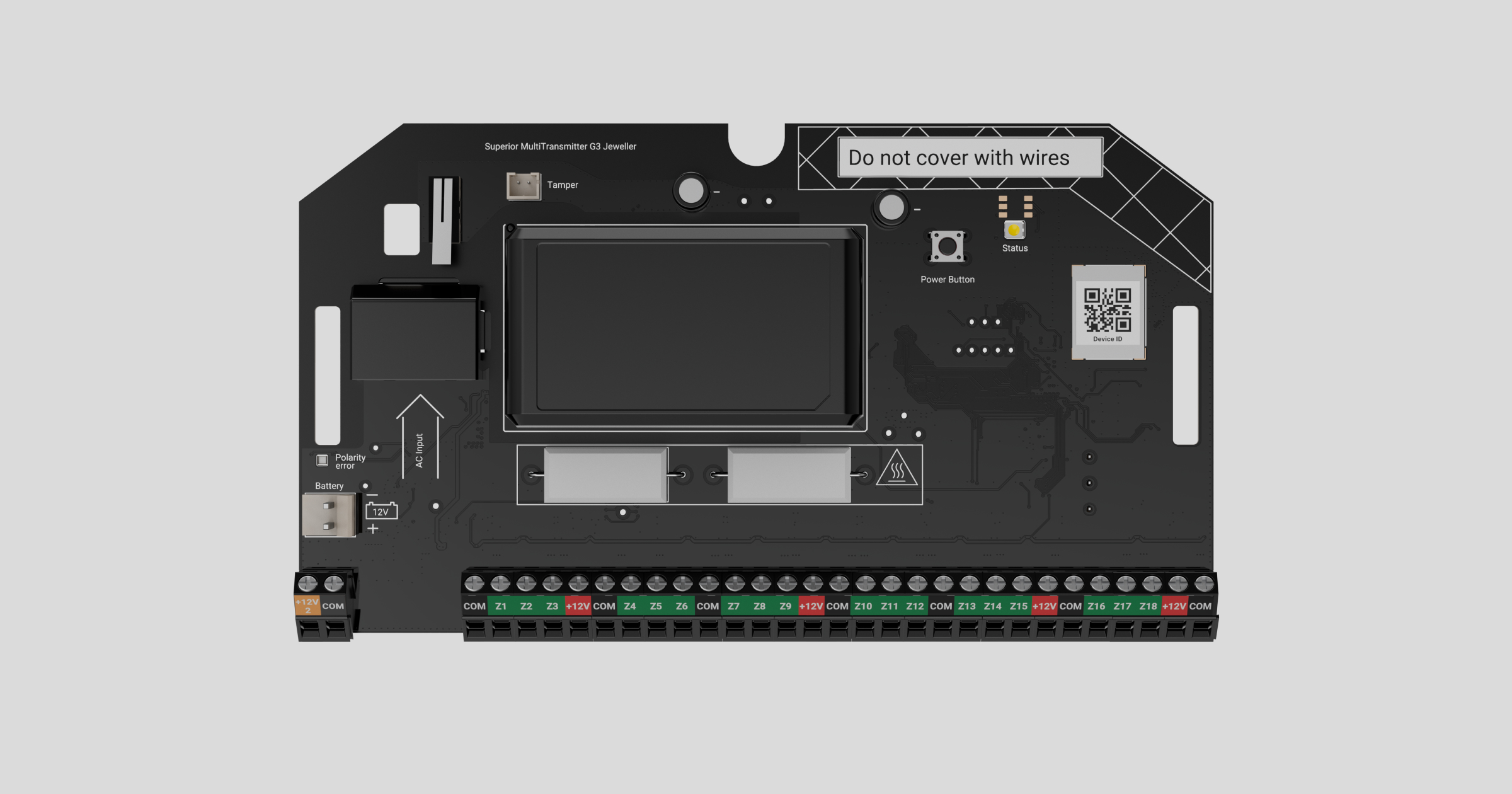

Kart elemanları

Yangın dedektörleri için güç kaynağını bağlamak amacıyla terminaller.
Bir 12 V⎓ yedek pil bağlamak için terminaller.
Pil hatası göstergesi. Pil ters kutuplarla bağlandığında (örneğin “+” ve “–” kutupları karıştırıldığında) yanar.
Güç kablosu konnektörü.
Ön taraftaki tamper butonu. Modülün dış gövde kapağını çıkarma girişimlerini algılar.
Tamper kartını modüle bağlamak için konnektör. Tamper kartı, Ajax Case komple setine dahildir (dış gövde ayrı satılır).
Güç butonu.
LED gösterge.
QR kodu ve cihazın kimliği (seri numarası).
Superior MultiTransmitter G3 Jeweller (without casing) kartını dış gövde içine takmak için montaj delikleri.
Üçüncü taraf kablolu cihazlar bağlamak için terminaller.
Arka taraftaki tamper butonu. Modül dış gövdesinin yüzeyden ayırma girişimlerini işaret eder.

Terminaller

Kartın sol tarafındaki terminaller:

+12V2 — 10.5–15 V⎓ — yangın dedektörleri için güç çıkışı, toplamda 0.4 A’e kadar.
COM — kablolu cihazların güç kaynağı devrelerini ve sinyal kontaklarını bağlamak için ortak giriş.

Kartın sağ tarafındaki terminaller:

Z1–Z18 — kablolu cihazları bağlamak için girişler.
+12V — 10.5–15 V⎓ — kablolu cihazlar için güç çıkışı, tüm güç çıkışları toplamında 1 A’e kadar.
COM — kablolu cihazların güç kaynağı devrelerini ve sinyal kontaklarını bağlamak için ortak giriş.

Uyumlu hub’lar ve kapsama alanı genişleticiler

Entegrasyon modülü, OS Malevich 2.36 veya üzerini çalıştıran bir Ajax hub gerektirir.

Cihaz uyumluluğunu kontrol edin

Çalışma prensibi

Superior MultiTransmitter G3 Jeweller (without casing), üçüncü taraf kablolu cihazları bir Ajax sistemine entegre etmek için tasarlanmıştır. Entegrasyon modülü, kablolu bir bağlantı aracılığıyla cihazlardan alarm, arıza ve olaylar hakkında bilgi alır. Ardından olayı, Jeweller kablosuz veri iletim protokolü aracılığıyla hub’a iletir. Hub ise bildirimleri kullanıcılara ve izleme istasyonuna gönderir.

Superior MultiTransmitter G3 Jeweller’a (without casing) bağlı kablolu cihaz aşağıdaki sensör modlarından birinde çalışabilir:

Alarmları algıla
Kurma modlarını değiştir
Engelleme elemanının kontrolü
Sürgü kilidinin kontrolü

Superior MultiTransmitter G3 Jeweller (without casing), alarm ve yardımcı istek uyarı butonlarını; iç ve dış mekan hareket dedektörlerini; kapı açılmasına, titreşime, cam kırılmasına, yangına, gaza ve su sızıntısına tepki veren dedektörleri vb. entegre etmek için kullanılabilir.

Ayrıca, Superior MultiTransmitter G3 Jeweller (without casing) ile bağlantılı üçüncü taraf bir cihaz kullanılarak sistemin güvenlik modlarının geçişini sağlayan KeyArm Zone’u da ayarlayabilirsiniz. KeyArm, sistemi ve bireysel grupları kurmak/çözmek veya Gece modunu yönetmek için kullanılabilir.

Ajax sistemleri için KeyArm Zone nasıl ayarlanır

Cihaz türü, kablolu cihazın bağlı olduğu bölgenin ayarlarında belirtilir. Seçilen tür, bağlı cihazın alarm bildirimlerinin ve olaylarının metninin yanı sıra izleme yazılımına iletilen olay kodlarını da belirler.

Engelleme elemanının kontrolü ve Sürgü kilidinin kontrolü sensör modları, üçüncü taraf engelleme elemanlarını ve sürgü anahtarı kontaklarını kaçınılmazlık ilkesine (Almanca: Zwangsläufigkeit) göre Ajax sistemine entegre etmek için kullanılır.

Daha fazla bilgi edinin

Kablolu cihaz türleri

Alarm algılama çalışma modu
Olay türü	Simge	Anlamı
Kurcalama alarmı		Bir dedektör veya cihaz tamper tetiklemesi olayı.
İzinsiz giriş		Hareket, açılma veya diğer dedektörler tetiklendiğinde alarm.
Yangın		Yangın dedektörleri tetiklendiğinde alarm.
Yardımcı alarm		Yardımcı istek butonuna basıldığında alarm.
Panik butonu		Alarm butonuna basıldığında alarm.
Gaz alarmı		Gaz konsantrasyonu aşıldığında alarm.
Arıza		Bağlı bir dedektör veya cihazın arızalanmasından kaynaklanan bir olay.
Sızıntı		Su baskını nedeniyle oluşan bir alarm.
Cam kırılması		Cam kırılma sensörü tetiklendiğinde alarm. Bu olay türü yalnızca Atım* çalışma modunda çalışır.*
Yüksek sıcaklık		Üst sıcaklık limiti aşıldığında alarm.
Düşük sıcaklık		Alt sıcaklık limiti aşıldığında alarm.
Maskeleme		Cihaz maskeleme algılandığında alarm.
Zorlama kodu (açılma)		Zorlama kodu girildiğinde alarm. Bu olay türü yalnızca Atım* çalışma modunda çalışır.*
Titreşim (sismik sensör)		Sismik sensör tetiklendiğinde alarm. Bu olay türü yalnızca Atım* çalışma modunda çalışır.*
Özel		Bu olay türü kullanıcı tarafından özelleştirilir. Güvenlik şirketi izleme istasyonuna ve kullanıcılara SMS yoluyla gönderilmez.
Kurma modlarını değiştir çalışma modu
Simge		Anlamı
		Superior MultiTransmitter G3 Jeweller (without casing)’a bağlı üçüncü taraf bir cihazla sistem güvenlik modlarını değiştirmeye izin veren KeyArm Zone’u kurabilirsiniz. KeyArm, sistemi ve bireysel grupları kurmak/çözmek veya Gece modunu yönetmek için kullanılabilir. Takip edilen grup özelliği gruplar için yapılandırılmışsa, güvenlik durumları ayarlarına ve başlatıcıların durumlarına bağlı olarak otomatik olarak değişebilir. Ajax sistemleri için KeyArm Zone nasıl ayarlanır
Engelleme elemanının kontrolü çalışma modu
Simge		Anlamı
		Üçüncü taraf engelleme elemanının durumu hakkında bildirim almaya olanak tanıyan Engelleme elemanının kontrolünü ayarlayabilirsiniz. Bu özellik kaçınılmazlık ilkesi (Almanca: Zwangsläufigkeit) akışının bir parçasıdır. Daha fazla bilgi edinin
Sürgü kilidinin kontrolü çalışma modu
Simge		Anlamı
		Sürgü kilidinin kontrolünü ayarlayarak sürgü kilidinin durumu hakkında bildirimler alabilirsiniz. Bu özellik kaçınılmazlık ilkesi (Almanca: Zwangsläufigkeit) akışının bir parçasıdır. Daha fazla bilgi edinin

Superior MultiTransmitter G3 Jeweller (without casing) 18 kablolu bölgeye sahiptir. Bir bölgeye bir cihaz bağlanması tavsiye edilir.

Entegrasyon modülünde beş adet 10.5–15 V⎓ güç hattı bulunur: Biri yangın dedektörleri için (0.4 A’e kadar) ve dördü diğer cihazlar içindir (tüm güç çıkışları toplamında 1 A’e kadar).

Bir yangın alarmı etkinleştirildikten sonra, yangın dedektörlerinin normal çalışmasına geri dönmesi için güç sıfırlaması gerekir. Bu nedenle, yangın dedektörlerinin güç kaynağı özel bir hatta bağlanmalıdır. Ayrıca, yanlış alarmlara veya cihazların hatalı çalışmasına neden olabileceğinden yangın dedektörü güç terminallerine başka cihazlar bağlamaktan kaçınınız.

Daha fazla bilgi edinin

Desteklenen bağlantı türleri:

NO (normalde açık)
NC (normalde kapalı)
EOL (bir dirençli bağlantı)
2EOL (iki dirençli bağlantı)
3EOL (üç dirençli bağlantı)

Cihaz, 1 ile 15 kΩ aralığında direnç değerine sahip EOL’i destekler. Tüm dirençlerin toplam direnci 30 kΩ’a kadardır. Sabotaja karşı korumayı artırmak için bir dedektörde farklı direnç değerlerine sahip EOL dirençleri kullanılabilir. Önerilen EOL dirençlerinin direnç oranı: R₁＝R, R₂＝2R, R₃＝3R. Katı hâl röleleri veya yarı iletken anahtarları olan cihazlar için R₁> 3 kΩ kullanılması önerilir.

Ajax uygulamasında alarm, tamper alarmı ve arıza olmak üzere her terminal çifti için normal durum (normalde kapalı veya normalde açık) seçebilirsiniz. Bu, potansiyelsiz kontaklı herhangi bir dedektörün Superior MultiTransmitter G3 Jeweller (without casing) ile bağlantısını sağlar.

Kablolu bir cihaz entegrasyon modülüne nasıl bağlanır

Superior Jeweller veri aktarım protokolü

Superior Jeweller, Superior cihazlar için geliştirilmiş bir telsiz protokolüdür, EN 50131’e (Grade 3) uygunluğu garanti eder. Gelişmiş şifreleme ve frekans atlama özelliklerine sahiptir. Tam frekans atlama, sadece sistemdeki tüm cihazlar Superior Jeweller kullandığında mevcuttur. Eğer en az bir cihaz standart Jeweller protokolü ile çalışıyorsa, sistem Grade 2 ile sınırlı olacaktır: Sifreleme devam eder, ancak frekans atlama devre dışıdır. Superior cihazlar, hub’a bağlı olarak standart Jeweller protokolü üzerinde de çalışabilir.

Wings veri aktarım protokolü

Wings, büyük veri paketlerini iletmek için kullanılan tescilli kablosuz iletişim teknolojisidir. Entegrasyon modülü, aygıt yazılımı güncellemelerini yüklemek için Wings kullanır.

Daha fazla bilgi edinin

Gelişmiş şifreli iletişim

Superior MultiTransmitter G3 Jeweller (without casing) ile hub arasındaki iletişim, veri gizliliği ve bütünlüğünü sağlayan gelişmiş bir şifreleme şeması ile korunmaktadır. Bu, mesajdaki tüm hassas verilerin şifrelendiği ve her bir mesajın, sistemin iletim sırasında verilerin değiştirilmediğini doğrulamasını sağlayan benzersiz bir kimlik doğrulama etiketi içerdiği anlamına gelir. Sistem, hem pasif hem de aktif saldırılara karşı güçlü koruma sağlayarak kurcalamayı güvenilir bir şekilde algılar ve sahte ya da değiştirilmiş mesajları reddeder. Bu, cihaz ile hub arasındaki güvenli iletişimi ve ayrıca sistem ile veri korumasını sağlar.

Frekans atlama

Grade 3 gerekliliklerine uymak için Superior MultiTransmitter G3 Jeweller (without casing), hub (veya telsiz sinyali kapsama alanı genişletici) ile telsiz iletişimi için frekans atlama kullanır. Bu yöntemle hub ve ona eklenen cihazlar, tanımlı bir modele göre çalışma frekanslarını değiştirir. Atlama dizisi, çalışma bantları içindeki tanımlı bir kanal kümesini kapsar ve cihazlar frekansları hub ile senkronize şekilde değiştirir. Bazı kanallar sinyal engellemeden etkilenmiş olsa bile, mesajlar diğer kanallar üzerinden başarıyla iletilir. Frekans atlama, sistemin güvenilirliğini ve performansını artırır ve kasıtlı parazit ile sinyal engelleme girişimlerine karşı dayanıklılığını sağlar.

Frekans atlama, telsiz iletişim sırasında gecikmelere veya duraklamalara neden olmaz ve veri aktarım hızını düşürmez. Sisteme kapsama alanı genişleticiler eklenirse, frekans atlama tüm telsiz iletişimleri için kullanılır: “Cihaz ↔ kapsama alanı genişletici” ve “kapsama alanı genişletici ↔ hub”.

Sistem, telsiz iletişimi için frekans atlamayı yalnızca tüm kablosuz cihazlar bu yöntemi destekliyorsa kullanır.

Sisteme eklenen en az bir cihaz frekans atlamayı desteklemiyorsa, hub ve tüm cihazlar bu cihazın çalışma frekanslarına geçer ve telsiz iletişimi için frekans atlamayı kullanmaz.

Sinyal engelleme hakkında daha fazla bilgi edinin

Aygıt yazılımı güncellemesi

Superior MultiTransmitter G3 Jeweller (without casing) için yeni bir aygıt yazılımı sürümü mevcutsa, Ajax uygulamalarında Cihazlar sekmesinde simgesi görünür. Sistem ayarlarına erişimi olan bir yönetici veya PRO, cihaz durumlarında veya ayarlarında bir güncelleme başlatabilir. Ekrandaki talimatlar aygıt yazılımının başarıyla güncellenmesine yardımcı olur.

Olayları izleme istasyonuna gönderme

Ajax sistemi, alarmları SurGard (Contact ID), SIA (DC-09), ADEMCO 685 ve diğer protokoller formatlarında Ajax PRO Desktop izleme uygulamasına ve ayrıca izleme merkezine iletebilir.

Superior MultiTransmitter G3 Jeweller (without casing) aşağıdaki olayları iletebilir:

Entegrasyon modülü tamper alarmı / geri yüklemesi.
Bağlı cihazın alarmı / geri yüklemesi.
Entegrasyon modülü ile hub veya telsiz sinyali kapsama alanı genişletici arasındaki bağlantının kaybı/geri yüklenmesi.
Entegrasyon modülü ve ona bağlı cihazlar arasındaki bağlantının kaybı / geri yüklenmesi.
Entegrasyon modülünün devre dışı bırakılması / etkinleştirilmesi.
Entegrasyon modülüne bağlı kablolu cihazların devre dışı bırakılması/etkinleştirilmesi.
Bir güvenlik sistemini kurma girişiminin başarısız olması (sistem bütünlüğü kontrolü etkinse).

Bir alarm alındığında izleme istasyonu operatörü ne olduğunu ve hızlı müdahale biriminin nereye gönderilmesi gerektiğini bilir. Ajax cihaz adreslenebilirliği, sistemin olayları Ajax PRO Desktop’a ve izleme istasyonuna belirtilen cihaz türü, adı, güvenlik grubu ve sanal oda ile göndermesine olanak tanır. İletilen parametrelerin listesi, izleme yazılımına ve seçilen iletişim protokolüne bağlı olarak değişebilir.

Cihaz kimliğini ve çevriminin (bölge) numarasını cihaz durumlarında bulabilirsiniz. Cihaz numarası çevrimin (bölge) numarasına karşılık gelir.

Kurulum yerinin seçilmesi

Superior MultiTransmitter G3 Jeweller (without casing) Case D’ye (430) takılmalıdır. Entegrasyon modülü, sadece iç mekan kurulumu için tasarlanmıştır. Entegrasyon modülünün meraklı gözlerden gizlendiği, örneğin depo odası gibi bir kurulum yeri seçilmesi tavsiye edilir. Bu, entegrasyon modülüne ve ona bağlı cihazlara yönelik sabotaj riskini azaltmaya yardımcı olur.

Superior MultiTransmitter G3 Jeweller’ı (without casing) kurmak için bir yer seçerken, çalışmasını etkileyen parametreleri göz önünde bulundurunuz:

Jeweller ve Wings sinyal gücü
Kablolu cihazların Superior MultiTransmitter G3 Jeweller’a (without casing) bağlanması için kablo uzunluğu

Tesis için güvenlik sistemi projesini tasarlarken yerleştirme önerilerini dikkate alınız. Ajax sistemini, yalnızca profesyoneller tasarlayıp kurabilir. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.

Case içine Kurulum

Superior MultiTransmitter G3 Jeweller (without casing), ayrı olarak satılan Case D (430) içine takılmalıdır.

Case’de modüller için bağlantılar, kablo kanalları ve hub’ın konektörüne bağlanan bir tamper kartı bulunur. Aşağıdaki grafik, kartı nereye takabileceğinizi göstermektedir.

Entegrasyon modülünü, Case D (430) içinde diğer cihazlarla birlikte takabilirsiniz. Dış gövde içindeki cihaz yerleşimini en uygun şekilde belirlemek için Case configuratorü kullanınız.

Tek bir Ajax Case içine en fazla üç adet Superior MultiTransmitter G3 Jeweller (without casing) kartı takabilirsiniz.

Bir Case D (430) içine takılabilecek cihaz sayısının belirtilen değeri aşılmaması önerilir:

Üç entegrasyon modülü;
İki entegrasyon modülü ve bir kontrol paneli.

Aynı dış gövdeye birden fazla entegrasyon modülü kartı veya bir ya da iki entegrasyon modülünü bir kontrol paneliyle birlikte takmanız gerekiyorsa, aşağıdaki düzeni kullanınız.

Sinyal gücü

Jeweller sinyal gücü, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Ajax uygulamalarındaki Cihazlar sekmesinde yer alan simgesi sinyal gücünü gösterir:

üç diş — mükemmel sinyal gücü;
iki diş — iyi sinyal gücü;
bir diş — düşük sinyal gücü; stabil çalışma garanti edilmez;
çarpı işaretli simge — sinyal yok.

Kurulumu tamamlamadan önce Jeweller ve Wings sinyal gücünü kontrol ediniz. Sinyal gücü bir veya sıfır diş olduğunda, modülün stabil çalışacağını garanti etmiyoruz. Modülün yerini değiştirmeyi düşününüz, çünkü 8 inç bir konum değişimi bile sinyal gücünü önemli ölçüde artırabilir. Yer değiştirdikten sonra bile sinyal zayıf veya dengesizse, bir telsiz sinyali kapsama alanı genişletici kullanınız.

Jeweller ve Wings sinyal gücü testlerinin nasıl çalıştırılacağını öğrenmek için İşlevsellik testi bölümüne bakınız.

Jeweller sinyal gücü testi nedir

Wings sinyal gücü testi nedir

Entegrasyon modül nerelere kurulmaz

Dış mekanlara. Bu durum modülün arızalanmasına neden olabilir.
Sıcaklık ve nem koşulları kabul edilebilir sınırların ötesinde olan yerlere. Bu, modüle zarar verebilir.
Hub’ın veya (telsiz sinyali kapsama alanı genişleticinin) 3 ft yakınına.
Düşük veya dengesiz Jeweller veya Wings sinyal gücü olan yerlere.

Kurulum için hazırlık

Kablo düzenlemesi

Superior MultiTransmitter G3 Jeweller (without casing)’a bağlamadan önce üçüncü taraf kablolu dedektör veya cihazın kullanım kılavuzunu dikkatlice okuyunuz. Herhangi bir sorunuz varsa, lütfen cihaz üreticisinin teknik desteği ile iletişime geçiniz.

Temel kurulum kurallarının, bu kılavuzdaki önerilerin ve üçüncü taraf kablolu cihaz üreticilerinin talimatlarının ihlal edilmesi, bunların yanlış çalışmasına ve yanlış alarmlara neden olabilir.

Entegrasyon modülünün veya bağlı kablolu cihazların nereye kurulacağını planlarken, tesisteki güç kablolarının bağlantı şemasını göz önünde bulundurun. Güvenlik sistemi cihazları için sinyal kabloları, paralel yönlendirme durumunda güç kablolarından en az 20 inç uzakta döşenmelidir. Kablolar kesişiyorsa 90°’lik açıyı koruyun.

İnşaat veya yenileme aşamasında olan tesisler için kablolar, tesisin elektrik tesisatı kurulduktan sonra döşenir. Kabloları düzenlemek ve sabitlemek için koruyucu borular, kelepçeler, klipsler ve zımbalar kullanınız. Bağlantı elemanlarının kurulum sırasında kablolara veya yalıtımlarına zarar vermediğinden emin olunuz.

Kabloları harici olarak döşerken (duvarların içine monte etmeden), bir elektrik kanalı kanalı kullanınız. Kablo kanalları yarıdan fazla doldurulmamalıdır. Kabloların sarkmasına izin vermeyiniz. Kablo kanalı mümkünse görünmeyecek şekilde — örneğin mobilyaların arkasına gizlenmelidir.

Kabloların duvarların, zeminlerin ve tavanların içine döşenmesini öneririz. Bu daha fazla güvenlik sağlayacaktır; kablolar görünmeyecek ve izinsiz giren birisinin bunlara erişmesi imkansız olacaktır.

Kurulum sırasında, üreticinin kablo özelliklerinde belirttiği bükülme yarıçapına uyunuz. Aksi takdirde, zarar verme veya koparma riski söz konusudur.

Kurulumdan önce tüm kablolarda bükülme ve fiziksel hasar olup olmadığını kontrol edin. Kurulumu, kablolara dışarıdan zarar gelme olasılığını en aza indirecek şekilde gerçekleştiriniz.

Bağlı cihazlar için kablo özellikleri

0.22 mm² (yaklaşık 24 AWG) kesit alanına sahip bakır kaplı alüminyum sinyal kablosu kullanmanızı öneririz.

Üçüncü taraf cihazları Superior MultiTransmitter G3 Jeweller (without casing) ile bağlamak için kullanılan sinyal kablosunun maksimum uzunluğu 1,300 ft’tir. Ancak, maksimum uzunluk kablo türüne ve üçüncü taraf cihaz üreticisinin gereksinimlerine bağlı olarak değişebilir. Başka hiçbir kablo türü test edilmemiştir.

Modüle bağlanacak cihazın kullanım kılavuzuna bakarak özel kablo gereksinimlerini kontrol edebilirsiniz.

Kabloları bağlantı için hazırlama

Yalıtım katmanını çıkarınız ve kabloyu özel bir yalıtım sıyırıcı ile soyunuz. Cihaz terminallerine yerleştirilen kablo uçları lehimlenmeli veya bir manşon ile kıvrılmalıdır. Bu, güvenilir bir bağlantı sağlar ve iletkeni oksidasyondan korur.

Özel kablo hazırlama gerekliliklerini kontrol etmek için Superior MultiTransmitter G3 Jeweller (without casing)’a bağlanacak cihazın kullanım kılavuzuna bakınız. Cihazın stabil çalışmasını sağlamak için bu gerekliliklere uyunuz.

Kurulum

Superior MultiTransmitter G3 Jeweller’ı (without casing) kurmadan önce, en ideal konumu seçtiğinizden ve bu yerin kılavuzda belirtilen gerekliliklere uygun olduğundan emin olunuz.

Ajax Case’i entegrasyon modülü ile birlikte dikey bir yüzeye sabitleyiniz. Ajax Case’in sökülmeye çalışılması durumunda tamper butonunun tepki verebilmesi için dikey kurulum gereklidir. Kurulumdan önce pil dokümantasyonuna bakınız — bazı piller yalnızca dikey olarak monte edilebilir (terminaller yukarı bakacak şekilde). Bunun dışındaki herhangi bir kurulum konumu pilin hızla bozulmasına neden olabilir.

Modülün kurulumu

Superior MultiTransmitter G3 Jeweller’ı (without casing) Case D (430) içine takmak için:

Superior MultiTransmitter G3 Jeweller (without casing) ile bağlayacağınız kabloların enerjisini kesiniz.
Dış gövdenin ön kapağını sökünüz ve çıkarınız.
Case D (430) içindeki kabloların geçirilmesi için delikleri önceden hazırlayınız. Case kullanıcı kılavuzuna bakınız.
Modül güç kablosunu ve kablolu cihaz kablolarını hazırlanan deliklerden modülün dış gövdesine geçiriniz.
Tüm sabitleme noktalarını kullanarak Case D’yi (430) seçilen kurulum yerindeki dikey yüzeye birlikte verilen vidalarla sabitleyiniz. Sabitleme noktalarından biri, tamper butonunun üzerindeki delikli bölümde bulunur: Birisi dış gövdeyi ayırmaya çalışırsa tamper butonu tetiklenir.
İki adet Module Holder (type B) tutucusunu Case raylarını kullanarak sabitleyiniz.
Superior MultiTransmitter G3 Jeweller (without casing) kartını tutuculara takınız.
Kablolu cihazları entegrasyon modülüne bağlayınız, kabloları terminallere sıkıca sabitleyiniz. Kablolu cihaz üreticisi tarafından sağlanan kullanım kılavuzunda bağlantı şeması sunulur.

Kablolu cihaz 12 V⎓ güç kaynağı gerektiriyorsa, ilgili entegrasyon modülünün bölgesinin güç terminallerine bağlanabilir. Yangın dedektörleri için ayrı güç terminalleri sağlanmıştır.

Kablolu cihazın sinyal kontağı ve güç kaynağı devrelerini modülün COM terminaline bağlamak için ayrı kablolar kullanınız. Bir terminale iki kablo bağlanabilir.

Cihazı entegrasyon modülüne bağlamadan önce üreticinin talimatlarını okuyun.
Case D (430) tamper kartı Ajax Case içinde başka bir cihaza takılıp bağlanmamışsa, tamper kartını takınız ve ilgili entegrasyon modülü terminaline bağlayınız.
Pili, dış gövdede bulunan özel yuvalara yerleştiriniz. Pili cırt bant kayışıyla sabitleyiniz.
Yedek pili birlikte verilen kabloyu kullanarak ilgili modül terminaline bağlayınız. Doğru polariteye ve bağlantı sırasına dikkat ediniz. Üçüncü taraf güç kaynağı ünitelerinin terminallere bağlanamayacağını unutmayın.
Güç kablosunu uygun konnektöre bağlayınız.
Kabloları kablo bağları ile sabitleyiniz.
Superior MultiTransmitter G3 Jeweller’ı (without casing) hub’a ekleyiniz.
Bağlı kablolu cihazları sisteme ekleyiniz.
Ön kapağı dış gövdeye takınız ve birlikte verilen vidalarla sabitleyiniz.
Modül işlevsellik testini çalıştırınız.

Kablolu cihazların modüle bağlanması

Aşağıdaki adımlar, sisteme zaten eklenmiş ve kurulmuş entegrasyon modülüne kablolu cihazların nasıl bağlanacağını açıklamaktadır. Modül henüz kurulmadıysa, Modülün kurulumu bölümüne bakınız.

Modülün ön kapağını sökünüz ve çıkarınız.
Güç butonunu basılı tutarak entegrasyon modülünü kapatınız.
100—240 V~ harici güç kaynağının ve yedek pilin bağlantısını kesiniz.
Bir cihaz bağlamak istediğiniz entegrasyon modülünün bölgesini seçiniz.
Üçüncü taraf cihaz kablosunu entegrasyon modülü dış gövdesinin içine çekiniz.
Cihazı entegrasyon modülüne bağlayınız, kabloları terminallere sıkıca sabitleyiniz. Kablolu cihaz üreticisi tarafından sağlanan kullanım kılavuzunda bağlantı şeması sunulur.

Kablolu cihaz 12 V⎓ güç kaynağı gerektiriyorsa, ilgili entegrasyon modülünün bölgesinin güç terminallerine bağlanabilir. Yangın dedektörleri için ayrı güç terminalleri sağlanmıştır.

Kablolu cihazın sinyal kontağı ve güç kaynağı devrelerini modülün COM terminaline bağlamak için ayrı kablolar kullanınız. Bir terminale iki kablo bağlanabilir.

Cihazı entegrasyon modülüne bağlamadan önce üreticinin talimatlarını okuyun.
Kabloyu modül dış gövdesinin içindeki özel bağlantı elemanlarını kullanarak kablo bağlarıyla sabitleyiniz.
Entegrasyon modülüne 100—240 V~ harici güç kaynağını ve yedek pili bağlayınız.
Güç butonunu basılı tutarak entegrasyon modülünü açınız.
Bağlı kablolu cihazları sisteme ekleyiniz.
Bağlı kablolu cihazın çalışmasını test ediniz.
Ön kapağı modüle takınız ve birlikte verilen vidalarla sabitleyiniz.

Kablolu bir cihaz entegrasyon modülüne nasıl bağlanır

Sisteme ekleme

Kablolu cihazlar, Superior MultiTransmitter G3 Jeweller (without casing) modül hub’a eklenmeden önce de, eklendikten sonra da bağlanabilir.

Farklı telsiz frekanslarında çalışan hub ve cihazlar uyumsuzdur. Cihazın telsiz frekans aralığı bölgeye göre değişebilir. Ajax cihazlarını satın aldığınız bölgede kullanmanızı öneririz. Teknik destek servisi, çalışma frekans aralığını kontrol etmenize yardımcı olabilir.

Entegrasyon modülünü sisteme eklemeden önce cihaz uyumluluğunu kontrol ediniz. Superior MultiTransmitter G3 Jeweller (without casing), Superior ürün serisinin bir cihazıdır. Superior ürünlerini sadece Ajax Systems’in akredite iş ortakları satabilir, kurabilir ve bunların bakımını yapabilir.

Hesap türleri ve ilişkili hakları

Modülü eklemeden önce

Bir Ajax PRO uygulamasını yükleyiniz.
PRO hesabınıza giriş yapınız veya yeni bir hesap oluşturunuz.
Bir space seçiniz veya yeni bir space oluşturunuz.
En az bir sanal oda ekleyiniz.
Space’e uyumlu bir hub ekleyiniz. Hub’ın açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olunuz.
Space’in çözülü olduğundan ve hub’ın bir güncelleme başlatmadığından emin olmak için Ajax uygulamasındaki durumları kontrol ediniz.

Modülü hub’a ekleme

Bir Ajax PRO uygulamasını açınız. Entegrasyon modülünü eklemek istediğiniz space‘i seçiniz.
Cihazlar sekmesine gidiniz ve Cihaz ekle‘ye dokununuz.
Entegrasyon modülüne bir ad veriniz.
QR kodunu tarayınız veya cihazın kimliğini manuel olarak giriniz. Modül kartının üzerine cihaz kimliği içeren bir QR kodu yerleştirilmiştir. Aynısı cihazın pakedi üzerinde de vardır.
Bir sanal oda ve bir güvenlik grubu seçiniz (Grup modu etkinse).
Ekle‘ye dokununuz ve geri sayım başlayacaktır.
Güç butonuna 3 saniye basılı tutarak entegrasyon modülünü açınız.

Entegrasyon modülünün açıldığı anda hub’a bağlanmak için bir istek gönderildiğini unutmayın. Bağlantı başarısız olursa modülü 5 saniyeliğine kapatınız ve tekrar deneyiniz. Maksimum cihaz sayısı hub’a zaten eklenmişse, daha fazla cihaz eklemeye çalıştığınızda sistem bir hata bildirimi gönderecektir.

Entegrasyon modülü hub’a eklendikten sonra Ajax uygulamasındaki hub cihazları listesinde görünecektir. Listedeki cihaz durumlarının güncellenme aralığı, Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan olarak 36 saniyedir.

Superior MultiTransmitter G3 Jeweller (without casing) sadece tek bir hub ile çalışır. Yeni bir hub’a eklendiğinde, entegrasyon modülü olayları eski hub’a göndermeyi durdurur. Bununla birlikte entegrasyon modülü, eski hub’ın cihaz listesinde kalır ve Ajax uygulamasında manuel olarak kaldırılmalıdır.

Bağlı bir kablolu cihaz ekleme

Ajax sisteminde, Superior MultiTransmitter G3 Jeweller (without casing)’a bağlı her cihaz hub’ın cihaz sınırı içinde bir yuva kaplar.

Bir Ajax uygulamasında Cihazlar sekmesine gidiniz.
Listede Superior MultiTransmitter G3 Jeweller (without casing)‘ı bulunuz.
Modül simgesinin altındaki Cihazlar öğesini seçiniz.
Cihaz ekle‘ye dokununuz.
Cihaza bir ad veriniz.
Cihazın fiziksel olarak bağlı olduğu kablolu girişi seçiniz.
Bir sanal oda seçiniz.
Cihaz ekle‘ye dokununuz. Cihaz 30 saniye içinde eklenecektir.

Cihaz durumu güncelleme aralığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır; varsayılan değer 36 saniyedir.

Bağlantı denemesi başarısız olursa tekrar denemeden önce kablolu bağlantının doğru şekilde ayarlandığından emin olun. Maksimum cihaz sayısı hub’a zaten eklenmişse, bir başka cihaz eklemeye çalıştığınızda bir hata bildirimi görüntülenir.

Algılama testini gerçekleştirmek için, bağlı üçüncü taraf cihazı tetikleyin (örneğin, hareket dedektörleri için hareket, vb.) Üçüncü taraf dedektörün durumu, uygulamada ve varsa cihazın LED göstergesinde gösterilecektir.

Modül işlevsellik testi

Ajax sistemi, cihazlar için doğru kurulum yerini seçmenize yardımcı olmak amacıyla çeşitli testler sağlar. Superior MultiTransmitter G3 Jeweller (without casing) için aşağıdaki testler mevcuttur:

Jeweller sinyal gücü testi — kurulum yerinde kablosuz Jeweller veri aktarım protokolü aracılığıyla hub (veya telsiz sinyal kapsama alanı genişletici) ile entegrasyon modülü arasındaki sinyal gücünü ve kararlılığını belirlemek için.
Wings sinyal gücü testi — cihazın kurulum yerinde hub (veya telsiz sinyali kapsama alanı genişletici) ile entegrasyon modülü arasındaki kablosuz Wings veri iletim protokolü üzerinden sinyal gücünü ve kararlılığını belirlemek için kullanılır.
Sinyal zayıflama testi — radyo vericisinin gücünü azaltmak veya artırmak için. Test, sahadaki değişen ortam koşullarını simüle ederek entegrasyon modülü ile hub arasındaki iletişim kararlılığını kontrol etmenize olanak tanır.

Simgeler

Ajax uygulamasındaki simgeler, Superior MultiTransmitter G3 Jeweller (without casing) modülünün bazı durumlarını ve bağlı cihazların durumlarını gösterir. Simgeler Cihazlar sekmesinden kontrol edilebilir.

Modül simgeleri

Simge	Anlamı
	Jeweller sinyal gücü. Hub ile modül arasındaki sinyal gücünü gösterir. Önerilen değer 2–3 diş. Daha fazla bilgi edinin
	Entegrasyon modülüne bağlı bir yangın dedektörü bir alarm kaydetmiştir.
	Yedek pil şarj seviyesi. Daha fazla bilgi edinin
	Yedek pil bağlı değil.
	Bir aygıt yazılımı güncellemesi mevcut. Açıklamayı görmek ve bir güncelleme başlatmak için modül durumlarına gidiniz.
	Aygıt yazılımı güncellemesi devam ediyor: en son sürüm indiriliyor/yükleniyor.
	Modül, bir telsiz sinyali kapsama alanı genişletici aracılığıyla çalışır. Daha fazla bilgi edinin
	Modül Sinyal zayıflatma testi modundadır. Daha fazla bilgi edinin
	Modül kalıcı olarak devre dışı. Daha fazla bilgi edinin
	Kurcalama alarmı bildirimleri kalıcı olarak devre dışı. Daha fazla bilgi edinin
	Sistem çözülene kadar modül devre dışı. Daha fazla bilgi edinin
	Kurcalama alarmı bildirimleri sistemin çözülmesine kadar devre dışı. Daha fazla bilgi edinin
	Modülün hub ile bağlantısı kesildi veya hub’ın Ajax Cloud sunucusu ile bağlantısı kesildi.
	Modül yeni hub’a aktarılmamıştır. Daha fazla bilgi edinin

Bağlı cihazlar için simgeler

Simge	Anlamı
	Chime özelliği etkinleştirilir. Daha fazla bilgi edinin
	Giriş/Çıkış gecikmesi etkinleştirilir. Daha fazla bilgi edinin
	Cihaz Her zaman aktif modunda çalışır. Daha fazla bilgi edinin
	Cihaz, Gece modu etkinleştirildiğinde çalışacaktır. Daha fazla bilgi edinin
	Cihaz için alarm izleme merkezine raporlama devre dışı. Daha fazla bilgi edinin
	Cihaz durumu normal. Yalnızca EOL, NC ve NO bağlantıları için görüntülenir.
	Cihaz kısa devre yapmıştır. Yalnızca EOL, NC ve NO bağlantıları için görüntülenir.
	Cihaz tamper durumu normal.*
	Cihaz tamper alarmı.*
	İzinsiz giriş sensörlerinin durumu normal.*
	İzinsiz giriş alarmı.*
	Yardımcı butonun durumu normal.*
	Yardımcı butona basıldığında alarm.*
	Panik butonunun durumu normal.*
	Panik butonuna basıldığında alarm.*
	Yangın sensörünün durumu normal.*
	Cihaz bir yangın alarmı algıladı.*
	Gaz sensörünün durumu normal.*
	Gaz konsantrasyonu aşıldığında alarm.*
	Cihaz durumu normal.*
	Cihaz arızası tespit edildi.*
	Gaz sensörünün durumu normal.*
	Su baskını nedeniyle oluşan bir alarm.*
	Cam kırılma sensörünün durumu normal.*
	Cam kırılma alarmı.*
	Yüksek sıcaklık sensörünün durumu normal.*
	Üst sıcaklık limiti aşıldığında alarm.*
	Düşük sıcaklık sensörünün durumu normal.*
	Alt sıcaklık limiti aşıldığında alarm.*
	Maskeleme sensörünün durumu normal.*
	Maskeleme alarmı.*
	Zorlama kodu cihazının durumu normal.*
	Zorlama kodu cihazı kullanılarak sistem çözüldüğünde alarm.*
	Titreşim (sismik) sensörünün durumu normal.*
	Titreşim (sismik) alarmı.*
	Özel olay türünün seçildiği cihazın durumu normal.*
	Özel olay türünün seçildiği cihazın alarmı.*
	Sensör, Kurma modlarını değiştir modunda çalışır.*
	Engelleme elemanının durumu.*
	Sürgü kilidinin durumu.*
	Alarm sayısının aşılması nedeniyle cihaz otomatik olarak devre dışı. Daha fazla bilgi edinin
	Cihaz, geri yükleme zamanlayıcısı tarafından otomatik olarak devre dışı. Daha fazla bilgi edinin
	Cihaz sistem kullanıcısı tarafından devre dışı. Daha fazla bilgi edinin
	Cihaz, sistemin ilk kez çözülmesine kadar devre dışı. Daha fazla bilgi edinin

* Simge yalnızca 2EOL ve 3EOL bağlantıları için görüntülenir.

Durumlar

Modül durumları

Durumlarda entegrasyon modülü ve çalışma parametreleri hakkında bilgiler içermektedir. Superior MultiTransmitter G3 Jeweller (without casing)’ın durumları Ajax uygulamalarında bulunabilir:

Cihazlar sekmesine gidiniz.
Listeden Superior MultiTransmitter G3 Jeweller (without casing)‘ı seçiniz.

Parametre	Anlamı
Veri içe aktarma	Veriler yeni hub’a aktarılırken hatayı görüntüler: Başarısız — siren yeni hub’a aktarılmamıştır. Daha fazla bilgi edinin
Aygıt yazılımı güncellemesi	Wskazują status aktualizacji oprogramowania sprzętowego, w przypadku gdy dostępna jest nowa wersja: Yeni aygıt yazılımı sürümü mevcut. öğesine dokunulduğunda modülün aygıt yazılımının güncellenmesine ilişkin talimatlar açılır. Aygıt yazılımı güncellenemedi. öğesine dokunulduğunda modülün aygıt yazılımının güncellenmesine ilişkin talimatlar açılır.
Arıza	üzerine dokunursanız cihazın arıza listesi açılacaktır. Bu alan yalnızca bir arıza tespit edildiğinde görüntülenir.
Jeweller sinyal gücü	Jeweller kanalı üzerinde modül ile hub (veya kapsama alanı genişletici) arasındaki sinyal gücü. Önerilen değer 2–3 diştir. Jeweller, olayları ve alarmları iletmek için kullanılan bir protokoldür.
Jeweller üzerinden bağlantı	Jeweller kanalı üzerinden modül ile hub (veya kapsama alanı genişletici) arasındaki bağlantı durumu: Çevrimiçi — modül hub’a (veya kapsama alanı genişleticiye) bağlıdır. Normal durum. Çevrimdışı — modül hub’a (veya kapsama alanı genişleticiye) bağlı değildir. Bağlantıyı kontrol edin.
Wings sinyal gücü	Modül ile hub (veya kapsama alanı genişletici) arasındaki Wings sinyal gücü. Önerilen değer, 2–3 diştir. Wings, cihazın aygıt yazılımını güncellemek için kullanılan bir protokoldür.
Wings üzerinden bağlantı	Modül ile hub (veya kapsama alanı genişletici) arasındaki Wings kanalındaki bağlantı durumu: Çevrimiçi — modül hub’a (veya kapsama alanı genişleticiye) bağlıdır. Normal durum. Çevrimdışı — modül hub’a (veya kapsama alanı genişleticiye) bağlı değildir. Cihaz bağlantısını kontrol ediniz.
<Range extender name>	Modülün telsiz sinyali kapsama alanı genişleticiye bağlantı durumu: Çevrimiçi — modül kapsama alanı genişleticiye bağlıdır. Çevrimdışı — modül kapsama alanı genişleticiye bağlı değildir. Bu alan modül telsiz sinyali kapsama alanı genişletici üzerinden çalışıyorsa görüntülenir.
Verici gücü	Seçilen verici gücünü görüntüler. Alan, Sinyal zayıflatma testi menüsünde Maksimum veya Zayıflatma seçeneği belirlendiğinde görüntülenir. Daha fazla bilgi edinin
Pil seviyesi	Bağlı pilin şarj seviyesi. Yüzde olarak %5’lik artışlarla belirtilir. Daha fazla bilgi edinin
Kapak	Modül yüzeyden ayrıldığında veya dış gövdenin bütünlüğü tehlikeye girdiğinde tetiklenen tamper butonunun durumu: Açık — dış gövde kapağı açık veya dış gövde bütünlüğü bozulmuş. Modül dış gövdesini kontrol ediniz. Kapalı — modülün dış gövdesi kapalıdır. Dış gövdenin normal durumu. Daha fazla bilgi edinin
Tamper kartı	Entegrasyon modülünün kartına bağlı Case’in tamper kartının durumu: Bağlı değil — tamper kartı modüle bağlı değildir. Bağlı — tamper kartı modül bağlıdır.
Harici güç	Harici güç kaynağı bağlantı durumu: Bağlı — harici güç kaynağı modüle bağlıdır. Bağlantı kesildi — harici güç kaynağının bağlantısı kesilmiştir. Entegrasyon modülüne giden güç kablosunun bağlantısını kontrol ediniz.
Dedektör güç hattı	Üçüncü taraf kablolu cihazların güç hattı durumu: Tamam — güç hattı doğru şekilde çalışıyor. Kısa devre — güç hattı kısa devre durumundadır. Düşük voltaj — güç hattında düşük voltaj tespit edilir.
Yangın dedektörü güç hattı	Üçüncü taraf yangın dedektörlerinin güç hattı durumu: Tamam — güç hattı doğru şekilde çalışıyor. Kısa devre — güç hattı kısa devre durumundadır. Düşük voltaj — güç hattında düşük voltaj tespit edilir.
Kalıcı devre dışı bırakma	Bu alan modülün kalıcı devre dışı bırakma işlevinin durumunu gösterir: Hayır — modül normal modda çalışır ve tüm olayları iletir. Tamamen — modül, hub yöneticisi tarafından sistem çalışmasından tamamen çıkarılmıştır. Cihaz sistem komutlarını yürütmez veya alarmları veya diğer olayları bildirmez. Sadece kapak — hub yöneticisi tamper butonu tetiklemesiyle ilgili bildirimleri devre dışı bıraktı. Daha fazla bilgi edinin
Tek seferlik devre dışı bırakma	Bu alan cihazın tek seferlik devre dışı bırakma işlevinin durumunu gösterir: Hayır — modül normal modda çalışıyor. Tamamen — sistem çözülene kadar modül tamamen devre dışıdır. Cihaz sistem komutlarını yürütmez veya alarmları veya diğer olayları bildirmez. Sadece kapak — tamper butonunun tetiklenmesine ilişkin bildirimler sistem çözülene kadar devre dışı bırakılır. Daha fazla bilgi edinin
Aygıt yazılımı	Modül aygıt yazılımı sürümü.
Cihaz kimliği	Modül kimliği. Ayrıca dış gövdenin arka kısmındaki QR kodunda, kart üzerinde ve modül ambalajında da bulunur.
Cihaz No.	Modül numarası. Sistemde bir alarm veya olay olduğunda izleme istasyonuna iletilir.

Bağlı cihazların durumları

Durumlar, bağlı cihazları ve bunların çalışma parametreleri hakkındaki bilgiler görüntüler. Superior MultiTransmitter G3 Jeweller (without casing) modülüne bağlı cihazların durumlarını Ajax uygulamalarında görebilirsiniz:

Cihazlar sekmesine gidiniz.
Listede Superior MultiTransmitter G3 Jeweller (without casing)‘ı bulunuz.
Superior MultiTransmitter G3 Jeweller (without casing) simgesinin altında Cihazları seçiniz.
Listeden cihazı seçiniz.

Parametre

Anlamı

Arıza

öğesine dokunulduğunda bağlı kablolu cihaz arızalarının listesi açılır.

Bu alan yalnızca bir arıza tespit edildiğinde görüntülenir.

Bağlı kablolu cihazın adı

Superior MultiTransmitter G3 Jeweller (without casing) ile bağlı kablolu cihaz arasındaki hattaki bağlantı durumu:

Çevrimiçi — cihaz entegrasyon modülüne bağlı. Normal durum.
Çevrimdışı — cihaz entegrasyon modülüne bağlı değil. Cihaz bağlantısını kontrol ediniz.

Cihaz durumu

Bağlı kablolu cihazın durumu:

Normak — cihaz normal şekilde çalışıyor. Durum, EOL olmadan ve EOL için kullanılabilir.
Uyarı — cihaz bir alarm algıladı. Durum, EOL olmadan ve EOL için kullanılabilir.
Kısa devre — cihaz kısa devre durumundadır. Durum 2EOL, 3EOL, ve EOL için Normalde kapalı durumuyla kullanılabilir.
Kontaklar hasarlı — cihazla bağlantı kopmuşsa görüntülenir. Durum, EOL için Normalde açık durumda kullanılabilir.

Kapalı — bu durum, Sensör modu için Kurma modlarını değiştir seçilmişse EOL, EOL olmadan giriş tipleri için kullanılabilir.
Açık — bu durum, Sensör modu için Kurma modlarını değiştir seçilmişse EOL, EOL olmadan giriş tipleri için kullanılabilir.

Kilitli — durum, Sensör modu için Engelleme elemanının kontrolü veya Sürgü kilidi kontrolü seçilmiş EOL ya da EOL olmadan için kullanılabilir.
Kilitli değil — durum, Sensör modu için Engelleme elemanının kontrolü veya Sürgü kilidi kontrolü seçilmiş EOL ya da EOL olmadan için kullanılabilir.

“Seçilen olay türünün adı” Sensör 1

2EOL ve 3EOL bağlantı türleri için görüntülenir

Bağlı kablolu cihazın durumu:

Normal — bağlı cihaz normal çalışıyor.
Uyarı — bağlı cihaz bir alarm algıladı.

Kurma anahtarı durumu

Sensör modu (Sensör 2 için) Kurma modlarını değiştir seçeneği etkinse, 2EOL ve 3EOL bağlantı tipleri için görüntülenir.

Bağlı kablolu cihazın durumu:

Kapalı
Açık

Engelleme elemanı durumu

Sensör modu (Sensör 2 için) Engelleme elemanının kontrolü seçeneği etkinse, 2EOL ve 3EOL bağlantı tipleri için görüntülenir.

Bağlı engelleme elemanının durumu:

Kilitli
Kilitli değil

Sürgü kilidi durumu

Sensör modu (Sensör 2 için) Sürgü kilidinin kontrolü seçeneği etkinse, 2EOL ve 3EOL bağlantı tipleri için görüntülenir.

Bağlı sürgü kilidinin durumu:

Kilitli
Kilitli değil

Her zaman aktif

Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir.

Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz.

Daha fazla bilgi edinin

Cihaz direnci

EOL, 2EOL ve 3EOL bağlantı türleri için görüntülenir

Cihaza bağlı direncin (veya dirençlerin) toplam direnci otomatik olarak ölçülür.

Değerler 100 Ω’luk artışlarla manuel olarak da ayarlanabilir.

Kalıcı devre dışı bırakma

Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar.

İki seçenek mevcuttur:

Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir.
Tamamen — cihaz, hub yöneticisi tarafından sistem çalışmasından tamamen çıkarılmıştır. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez.

Daha fazla bilgi edinin

Ayrıca cihaz bağlantısının kesilmesini de ayrı olarak yapılandırabilirsiniz:

Alarm sayısına göre — ayarlanan alarm sayısı aşıldığında cihaz sistem tarafından otomatik olarak kesilir.
Zamanlayıcı ile — geri yükleme zamanlayıcısının süresi dolduğunda cihaz otomatik olarak kesilir.

Bu özellik Ajax PRO uygulamalarında yapılandırılır.

Daha fazla bilgi edinin

Tek seferlik devre dışı bırakma

Cihazın tek seferlik devre dışı bırakma işlevinin durumu:

Hayır — cihaz normal modda çalışıyor.
Tamamen — cihaz, sistemin ilk çözülme olayı gerçekleşene kadar sistem çalışmasından tamamen hariç tutulur. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez.

Daha fazla bilgi edinin

Alarm tepkisi

Çalışma modu

Cihazın alarmlara nasıl tepki verdiğini gösterir:

Anında alarm — kurulu cihaz bir tehdide karşı hemen tepki ve alarm verir.
Giriş/Çıkış — bir gecikme ayarlanmışsa, kurulu cihaz geri sayımı başlatır ve geri sayım bitmeden tetiklense bile alarm vermez.
Takipçi — cihaz, gecikmeleri Giriş/Çıkış dedektörlerinden devralır. Ancak Takipçi’nin kendisi tetiklenirse hemen alarm verir.

Giriş gecikmesi

Giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra sistemi çözmesi gereken süreye tekabül eder.

Daha fazla bilgi edinin

Çıkış gecikmesi

Çıkış gecikmesi (kurma gecikmesi), kullanıcının sistem kurulduktan sonra tesisten ayrılması gereken süreyi ifade eder.

Daha fazla bilgi edinin

Gece modunda kur

Bu seçenek etkinleştirilirse, sistem Gece modu olarak kurulduğunda cihaz kurulu moda geçer.

Daha fazla bilgi edinin

Gece modunda giriş gecikmeleri

Gece modunda giriş gecikmesi. Giriş gecikmesi (alarm aktivasyon gecikmesi) Gece modunda, kullanıcının tesise girdikten sonra Gece modunu devre dışı bırakması gereken süreye tekabül eder.

Daha fazla bilgi edinin

Gece modunda çıkış gecikmeleri

Gece modunda çıkış gecikmesi. Çıkış gecikmesi (kurma gecikmesi) Gece modunda, kullanıcının Gece modu etkinleştirildikten sonra tesisten ayrılması gereken süreye tekabül eder.

Daha fazla bilgi edinin

Gece modu gecikmesi

Cihaz Takipçi çalışma moduna ayarlandığında Gece modundaki giriş gecikmesi. Giriş/Çıkış dedektörü tetiklendikten sonra kullanıcının Gece modunu (alarm aktivasyon gecikmesi) devre dışı bırakması gereken süredir.

Daha fazla bilgi edinin

Kablolu giriş

Kablolu bir cihazın bağlı olduğu Superior MultiTransmitter G3 Jeweller (without casing) bölgesinin numarası.

Cihaz No.

Cihaz çevriminin (bölge) numarası.

Ayarlar

Modül ayarları

Superior MultiTransmitter G3 Jeweller (without casing) ayarlarını değiştirmek için Ajax uygulamasında:

Cihazlar sekmesine gidiniz.
Listeden Superior MultiTransmitter G3 Jeweller (without casing)‘ı seçiniz.
Ayarlar‘a gidiniz.
Gerekli parametreleri ayarlayınız.
Yeni ayarları kaydetmek için Geri‘ye dokununuz.

Ayar	Anlamı
Adı	Entegrasyon modülünün adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Adı değiştirmek için metin alanına dokununuz. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir.
Oda	Entegrasyon modülünün atandığı sanal oda seçilmesi. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir.
Cihaz çalışması: Arızalıysa pil şarjını durdur	Bu seçenek etkinse, modül arıza durumunda yedek pili şarj etmeyi otomatik olarak durdurur.
Cihaz çalışması: Kurma sırasında cihaz kapağı durumunu kontrol et	Bu seçenek etkinleştirildiğinde, sistem kurma sırasında cihaz kapağı durumunu kontrol eder. Bu seçenek devre dışıysa, sistem bütünlük kontrolü sırasında cihaz kapağı durumunu dikkate almaz ve bir arıza simgesi göstermez. Bu ayar, cihaz Ajax Case içine takıldığında ve tamper kartına bağlanmadığında kullanılabilir.
Bildirimler: Pil şarj olmazsa bildir	Bu seçenek etkinse, pil uzun süre tam olarak şarj edilmemişse kullanıcı bir bildirim alır. Bu seçenek varsayılan olarak etkindir.
Bildirimler: Pil yük testinde başarısız olursa bildir	Bu seçenek etkinse, modülün yedek pilinin yükü karşılayamadığına dair kullanıcı bir bildirim alır.
LED gösterge ayarları: LED parlaklığı	Ayar, modülün LED göstergesinin parlaklığının kullanıcı tarafından ayarlanmasını sağlar.
Siren ile uyarı: Bağlı herhangi bir cihazın güç kaynağında kısa devre varsa	Bu seçenek etkinse, entegrasyon modülüne bağlı cihazların güç hattında kısa devre tespit edildiğinde sisteme bağlı sirenler etkinleştirilir.
Aygıt yazılımı güncellemesi	Yeni bir sürüm mevcutsa, kullanıcının modülü aygıt yazılımı güncelleme moduna geçirmesine olanak tanır.
Jeweller sinyal gücü testi	Kullanıcının modülü Jeweller sinyal gücü test moduna geçirmesini sağlar. Test, en uygun kurulum yerini seçmek için Jeweller kablosuz veri aktarım protokolü aracılığıyla hub (veya telsiz sinyali kapsama alanı genişletici) ile modül arasındaki sinyal gücünü kontrol etmenizi sağlar. Daha fazla bilgi edinin
Wings sinyal gücü testi	Kullanıcının modülü Wings sinyal gücü test moduna geçirmesini sağlar. Test, en uygun kurulum yerini seçmek için hub (veya radyo sinyal kapsama alanı genişletici) ile modül arasındaki sinyal gücünü kablosuz Wings veri iletim protokolü üzerinden kontrol etmenize olanak tanır. Daha fazla bilgi edinin
Sinyal zayıflatma testi	Kullanıcının modülü Sinyal zayıflatma testi moduna geçirmesini sağlar. Daha fazla bilgi edinin
Kullanım kılavuzu	Kullanıcının Superior MultiTransmitter G3 Jeweller (without casing) kullanım kılavuzunu Ajax uygulamasında açmasına olanak tanır.
Kalıcı devre dışı bırakma	Kullanıcının modülü sistemden çıkarmadan olaylarını devre dışı bırakmasını sağlar. Üç seçenek mevcuttur: Hayır — modül normal modda çalışır ve tüm olayları iletir. Tamamen — modül sistem komutlarını yürütmez ve otomasyon senaryolarına katılmaz; sistem cihaz alarmları ve diğer bildirimlerini yok sayar. Sadece kapak — sistem tamper butonunun tetiklenmesi ile ilgili bildirimleri yok sayar. Daha fazla bilgi edinin
Tek seferlik devre dışı bırakma	Kullanıcının sistem çözülene kadar modül olaylarını devre dışı bırakmasını sağlar. Üç seçenek mevcuttur: Hayır — modül normal modda çalışır ve tüm olayları iletir. Tamamen — sistem çözülene kadar modül tamamen devre dışıdır. Modül sistem komutlarını yürütmez veya alarmları veya diğer olayları bildirmez. Sadece kapak — tamper butonunun tetiklenmesine ilişkin bildirimler sistem çözülene kadar devre dışı bırakılır. Daha fazla bilgi edinin
Cihazı sil	Kullanıcının modülün hub ile bağlantısını kesmesini sağlar.

Bağlı cihazların ayarları

Bağlı cihaz ayarlarını değiştirmek için bir Ajax uygulamasında:

Cihazlar sekmesine gidiniz.
Listede Superior MultiTransmitter G3 Jeweller (without casing)‘ı bulunuz.
Superior MultiTransmitter G3 Jeweller (without casing) karosunun altında Cihazları seçiniz.
Listeden cihazı seçiniz.
Ayarlar‘a gidiniz.
Gerekli ayarları yapılandırınız.
Yeni ayarları kaydetmek için Geri‘ye dokununuz.

Ayar	Anlamı
Adı	Kablolu cihaz adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Adı değiştirmek için metin alanına dokununuz. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir.
Oda	Cihazın sanal odasını seçme. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir.
Giriş türü	Üçüncü taraf bir cihazın bağlantı türünün seçimi: EOL olmadan EOL 2EOL 3EOL
Sensör modu	Bağlı cihazın sensör modunun seçilmesi: Alarmları algıla Kurma modlarını değiştir Engelleme elemanının kontrolü Sürgü kilidinin kontrolü
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Bildirim metni, olay akışındaki ve SMS’teki bildirimler ile alarm izleme yazılımına iletilen kod, seçilen olay tipine bağlıdır. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Kurma anahtarı ayarları	Kurma modlarını değiştir seçeneği Sensör modu ayarı için seçilmişse kurma anahtarını yapılandırma: Önceden ayarlanmış eylem ile kurmanın seçilmesi; KeyArm tarafından kontrol edilecek Güvenlik tesislerinin seçilmesi; Sistem arızaları algılansa bile anında kurma ayarlanması. Daha fazla bilgi edinin
Varsayılan durum	Bağlı cihazın normal kontak durumunun seçilmesi: Normalde kapalı Normalde açık
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Sensör modu ayarı için Kurma modlarını değiştir seçeneği seçilmişse bu ayar kullanılamaz. Daha fazla bilgi edinin
Sürgü kilidi durumundaki değişiklikleri bildirme	Bu seçenek etkinleştirilirse, sürgü kilidi her durum değiştirdiğinde sistem kullanıcıyı bilgilendirecektir. Bu seçenek, Sensör modu* ayarı için Sürgü kilidinin kontrolü seçeneği seçildiğinde kullanılabilir.*
Atım süresi	Bir alarmı algılamak için cihazın atım süresi: 20 ms 100 ms (varsayılan olarak) 1 sn Cihazdan gelen atım bu ayarda belirtilenden daha uzun sürerse bir alarm etkinleştirilecektir. Bu, yanlış alarmları filtrelemek için kullanılabilir.
Alarm algılandığında siren ile uyar	Seçenek etkinse, alarm tespit edildiğinde sisteme bağlı sirenler etkinleştirilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Chime ayarları	Chime ayarlarını açar. Bu özellik sadece çift konumlu cihazlar için kullanılabilir. Bildirimler, atım modundaki veya Her zaman aktif moddaki sensörler için çalışmayacaktır. Daha fazla bilgi edinin
Alarm tepkisi
Çalışma modu	Bu cihazın alarmlara nasıl tepki vereceğini belirtir: Anında alarm — kurulu dedektör bir tehdide karşı hemen tepki ve alarm verir. Giriş/çıkış — gecikme ayarlandığında, kurulu cihaz geri sayımı başlatır ve geri sayım tamamlanana kadar tetiklense bile alarm vermez. Takipçi — dedektör, gecikmeleri Giriş/çıkış dedektörlerinden devralır. Ancak Takipçi ayrı olarak tetiklenirse, alarm hemen verilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Giriş gecikmesi	Giriş gecikmesi: 5 ila 255 saniye. Giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra sistemi çözmesi gereken süreye tekabül eder. Daha fazla bilgi edinin
Çıkış gecikmesi	Çıkış gecikmesi: 5 ila 255 saniye. Çıkış gecikmesi (kurma gecikmesi), kullanıcının sistem kurulduktan sonra tesisten ayrılması gereken süreyi ifade eder. Daha fazla bilgi edinin
Gece modunda kur	Bu seçenek etkinleştirilirse, sistem Gece modu olarak ayarlandığında dedektör kurulu moda geçer. Daha fazla bilgi edinin
Gece modunda giriş gecikmeleri	Gece modunda giriş gecikmesi: 5 ila 255 saniyedir. Gece modunda giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra Gece modunu devre dışı bırakması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modunda çıkış gecikmeleri	Gece modunda çıkış gecikmesi: 5 ila 255 saniyedir. Gece modunda çıkış gecikmesi (kurma gecikmesi), Gece modu etkinleştirildikten sonra kullanıcının tesisten ayrılması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modu gecikmesi	Gece modunda gecikme süresi: 5 ila 255 saniyedir. Giriş/Çıkış dedektörü tetiklendikten sonra kullanıcının Gece modunu (alarm aktivasyon gecikmesi) devre dışı bırakması gereken süredir. Bu ayar, cihaz Takipçi çalışma moduna ayarlanmışsa ve Gece modunda kur seçeneği etkinleştirilmişse görüntülenir. Daha fazla bilgi edinin
İzleme	İzleme ayarları menüsünü açar: Olayları AİM’ye gönder — seçenek, PRO’ların bu cihaz için alarm izleme yazılımına raporlamayı etkinleştirmesini veya devre dışı bırakmasını sağlar. Varsayılan olarak etkindir. İzleme ayarları yalnızca Ajax PRO uygulamalarında kullanılabilir.
Kalıcı devre dışı bırakma	Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, hub yöneticisi tarafından sistem çalışmasından tamamen çıkarılmıştır. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin Cihaz bağlantı kesme ayarlarını da ayrı olarak yapılandırabilirsiniz: Alarm sayısına göre — ayarlanan alarm sayısı aşıldığında cihaz sistem tarafından otomatik olarak kesilir. Zamanlayıcı ile — geri yükleme zamanlayıcısının süresi dolduğunda cihaz otomatik olarak kesilir. Bu özellik Ajax PRO uygulamalarında yapılandırılır. Daha fazla bilgi edinin
Tek seferlik devre dışı bırakma	Kullanıcının sistemi ilk devreden çıkarma olayına kadar cihazın olaylarını devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, sistemin ilk çözülme olayı gerçekleşene kadar sistem çalışmasından tamamen hariç tutulur. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin

Ayar	Anlamı
Adı	Kablolu cihaz adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Adı değiştirmek için metin alanına dokununuz. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir.
Oda	Cihazın sanal odasını seçme. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir.
Giriş türü	Üçüncü taraf bir cihazın bağlantı türünün seçimi: EOL olmadan EOL 2EOL 3EOL
Bağlantı şeması	Kablolu bir cihazın entegrasyon modülüne bağlanmasına yönelik bağlantı şemasını görüntüler. Kurulumcu için referans olarak kullanılır.
Sensör direncini ölçün	Cihaza bağlı direncin direncini otomatik olarak ölçen bir “asistan” başlatır.
Sensör modu	Bağlı cihazın sensör modunun seçilmesi: Alarmları algıla Kurma modlarını değiştir Engelleme elemanının kontrolü Sürgü kilidinin kontrolü
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Bildirim metni, olay akışındaki ve SMS’teki bildirimler ile alarm izleme yazılımına iletilen kod, seçilen olay tipine bağlıdır. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Kurma anahtarı ayarları	Kurma modlarını değiştir seçeneği Sensör modu ayarı için seçilmişse kurma anahtarını yapılandırma: Önceden ayarlanmış eylem ile kurmanın seçilmesi; KeyArm tarafından kontrol edilecek Güvenlik tesislerinin seçilmesi; Sistem arızaları algılansa bile anında kurma ayarlanması. Daha fazla bilgi edinin
Varsayılan durum	Bağlı cihazın normal kontak durumunun seçilmesi: Normalde kapalı Normalde açık
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
R1 direnci	Cihaza bağlı direncin direnci. Otomatik olarak ölçülür. Değer, 100 Ω’luk artışlarla 1 ila 15 kΩ arasında manuel olarak da ayarlanabilir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Sensör modu ayarı için Kurma modlarını değiştir seçeneği seçilmişse bu ayar kullanılamaz. Daha fazla bilgi edinin
Sürgü kilidi durumundaki değişiklikleri bildirme	Bu seçenek etkinleştirilirse, sürgü kilidi her durum değiştirdiğinde sistem kullanıcıyı bilgilendirecektir. Bu seçenek, Sensör modu* ayarı için Sürgü kilidinin kontrolü seçeneği seçildiğinde kullanılabilir.*
Atım süresi	Bir alarmı algılamak için cihazın atım süresi: 20 ms 100 ms (varsayılan olarak) 1 sn Cihazdan gelen atım bu ayarda belirtilenden daha uzun sürerse bir alarm etkinleştirilecektir. Bu, yanlış alarmları filtrelemek için kullanılabilir.
Cihaz tetiklendiğinde siren ile uyarı	Seçenek etkinse, alarm tespit edildiğinde sisteme bağlı sirenler etkinleştirilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Cihaz kaybolduğunda veya kısa devre yaptığında siren ile uyarı	Seçenek etkinse, kopma veya kısa devre tespit edildiğinde sisteme bağlı sirenler etkinleştirilir.
Chime ayarları	Chime ayarlarını açar. Bu özellik sadece çift konumlu cihazlar için kullanılabilir. Bildirimler, atım modundaki veya Her zaman aktif moddaki sensörler için çalışmayacaktır. Daha fazla bilgi edinin
Alarm tepkisi
Çalışma modu	Bu cihazın alarmlara nasıl tepki vereceğini belirtir: Anında alarm — kurulu dedektör bir tehdide karşı hemen tepki ve alarm verir. Giriş/çıkış — gecikme ayarlandığında, kurulu cihaz geri sayımı başlatır ve geri sayım tamamlanana kadar tetiklense bile alarm vermez. Takipçi — dedektör, gecikmeleri Giriş/çıkış dedektörlerinden devralır. Ancak Takipçi ayrı olarak tetiklenirse, alarm hemen verilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Giriş gecikmesi	Giriş gecikmesi: 5 ila 255 saniye. Giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra sistemi çözmesi gereken süreye tekabül eder. Daha fazla bilgi edinin
Çıkış gecikmesi	Çıkış gecikmesi: 5 ila 255 saniye. Çıkış gecikmesi (kurma gecikmesi), kullanıcının sistem kurulduktan sonra tesisten ayrılması gereken süreyi ifade eder. Daha fazla bilgi edinin
Gece modunda kur	Bu seçenek etkinleştirilirse, sistem Gece modu olarak ayarlandığında dedektör kurulu moda geçer. Daha fazla bilgi edinin
Gece modunda giriş gecikmeleri	Gece modunda giriş gecikmesi: 5 ila 255 saniyedir. Gece modunda giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra Gece modunu devre dışı bırakması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modunda çıkış gecikmeleri	Gece modunda çıkış gecikmesi: 5 ila 255 saniyedir. Gece modunda çıkış gecikmesi (kurma gecikmesi), Gece modu etkinleştirildikten sonra kullanıcının tesisten ayrılması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modu gecikmesi	Gece modunda gecikme süresi: 5 ila 255 saniyedir. Giriş/Çıkış dedektörü tetiklendikten sonra kullanıcının Gece modunu (alarm aktivasyon gecikmesi) devre dışı bırakması gereken süredir. Bu ayar, cihaz Takipçi çalışma moduna ayarlanmışsa ve Gece modunda kur seçeneği etkinleştirilmişse görüntülenir. Daha fazla bilgi edinin
İzleme	İzleme ayarları menüsünü açar: Olayları AİM’ye gönder — seçenek, PRO’ların bu cihaz için alarm izleme yazılımına raporlamayı etkinleştirmesini veya devre dışı bırakmasını sağlar. Varsayılan olarak etkindir. İzleme ayarları yalnızca Ajax PRO uygulamalarında kullanılabilir.
Kalıcı devre dışı bırakma	Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, hub yöneticisi tarafından sistem çalışmasından tamamen çıkarılmıştır. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin Cihaz bağlantı kesme ayarlarını da ayrı olarak yapılandırabilirsiniz: Alarm sayısına göre — ayarlanan alarm sayısı aşıldığında cihaz sistem tarafından otomatik olarak kesilir. Zamanlayıcı ile — geri yükleme zamanlayıcısının süresi dolduğunda cihaz otomatik olarak kesilir. Bu özellik Ajax PRO uygulamalarında yapılandırılır. Daha fazla bilgi edinin
Tek seferlik devre dışı bırakma	Kullanıcının sistemi ilk devreden çıkarma olayına kadar cihazın olaylarını devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, sistemin ilk çözülme olayı gerçekleşene kadar sistem çalışmasından tamamen hariç tutulur. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin

Ayar	Anlamı
Adı	Kablolu cihaz adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Adı değiştirmek için metin alanına dokununuz. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir.
Oda	Cihazın sanal odasını seçme. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir.
Giriş türü	Üçüncü taraf bir cihazın bağlantı türünün seçimi: EOL olmadan EOL 2EOL 3EOL
Bağlantı şeması	Kablolu bir cihazın entegrasyon modülüne bağlanmasına yönelik bağlantı şemasını görüntüler. Kurulumcu için referans olarak kullanılır.
Sensör direncini ölçün	Cihaza bağlı direncin direncini otomatik olarak ölçen bir “asistan” başlatır.
Sensor 1 Varsayılan olarak, Sensör 1 için kontakların durumu normalde kapalıdır.
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Olay akışındaki ve SMS’deki bildirimlerin metni ve güvenlik şirketi izleme istasyonuna iletilen kod, seçilen olay türüne bağlıdır.
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
R1 direnci	Sensör 1’e bağlı direncin direnci. Otomatik olarak ölçülür. Değer, 100 Ω’luk artışlarla 1 ila 15 kΩ arasında manuel olarak da ayarlanabilir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Daha fazla bilgi edinin
Sensor 2
Sensör modu	Bağlı cihazın sensör modunun seçilmesi: Alarmları algıla Kurma modlarını değiştir Engelleme elemanının kontrolü Sürgü kilidinin kontrolü Bu ayar sadece 2EOL giriş tipi kullanıldığında Sensör 2 için kullanılabilir.
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Bildirim metni, olay akışındaki ve SMS’teki bildirimler ile alarm izleme yazılımına iletilen kod, seçilen olay tipine bağlıdır. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Kurma anahtarı ayarları	Kurma modlarını değiştir seçeneği Sensör modu ayarı için seçilmişse kurma anahtarını yapılandırma: Önceden ayarlanmış eylem ile kurmanın seçilmesi; KeyArm tarafından kontrol edilecek Güvenlik tesislerinin seçilmesi; Sistem arızaları algılansa bile anında kurma ayarlanması; Kapak açıksa kurma anahtarını kilitle özelliğini yapılandırma (tamper alarmı Sensör 1 için yapılandırılmalıdır); Kilitliyken kurma anahtarını kullanma denemelerini bildir özelliğinin yapılandırılması (Kapak açıksa kurma anahtarını kilitle özelliği etkinse kullanılabilir). Kilitli bir kurma anahtarı ile güvenlik modunu değiştirmeye yönelik her denemede bildirim almak için Kilitliyken kurma anahtarını kullanma denemelerini bildir özelliğini etkinleştiriniz. Kilitliyken mod değiştiremez. Daha fazla bilgi edinin
Varsayılan durum	Bağlı cihazın normal kontak durumunun seçilmesi: Normalde kapalı Normalde açık
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
R2 direnci	Sensör 2’ye bağlı direncin direnci. Otomatik olarak ölçülür. Değer, 100 Ω’luk artışlarla 1 ila 15 kΩ arasında manuel olarak da ayarlanabilir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Sensör modu ayarı için Kurma modlarını değiştir seçeneği seçilmişse bu ayar kullanılamaz. Daha fazla bilgi edinin
Atım süresi	Bir alarmı algılamak için cihazın atım süresi: 20 ms 100 ms (varsayılan olarak) 1 sn Cihazdan gelen atım bu ayarda belirtilenden daha uzun sürerse bir alarm etkinleştirilecektir. Bu, yanlış alarmları filtrelemek için kullanılabilir.
Sürgü kilidi durumundaki değişiklikleri bildirme	Bu seçenek etkinleştirilirse, sürgü kilidi her durum değiştirdiğinde sistem kullanıcıyı bilgilendirecektir. Bu seçenek, Sensör modu* ayarı için Sürgü kilidinin kontrolü seçeneği seçildiğinde kullanılabilir.*
Sensör 1 tetiklendiğinde siren ile uyarı	Seçenek etkinse, sisteme bağlı sirenler Sensör 1’in alarmı ile etkinleştirilir.
Sensör 2 tetiklendiğinde siren ile uyarı	Seçenek etkinse, sisteme bağlı sirenler Sensör 2’nin alarmı ile etkinleştirilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Cihaz kısa devre yaparsa siren ile uyarı	Seçenek etkinse, kısa devre tespit edildiğinde sisteme bağlı sirenler etkinleştirilir.
Chime ayarları	Chime ayarlarını açar. Bu özellik sadece çift konumlu cihazlar için kullanılabilir. Bildirimler, atım modundaki veya Her zaman aktif moddaki sensörler için çalışmayacaktır. Daha fazla bilgi edinin
Alarm tepkisi
Çalışma modu	Bu cihazın alarmlara nasıl tepki vereceğini belirtir: Anında alarm — kurulu dedektör bir tehdide karşı hemen tepki ve alarm verir. Giriş/çıkış — gecikme ayarlandığında, kurulu cihaz geri sayımı başlatır ve geri sayım tamamlanana kadar tetiklense bile alarm vermez. Takipçi — dedektör, gecikmeleri Giriş/çıkış dedektörlerinden devralır. Ancak Takipçi ayrı olarak tetiklenirse, alarm hemen verilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Giriş gecikmesi	Giriş gecikmesi: 5 ila 255 saniye. Giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra sistemi çözmesi gereken süreye tekabül eder. Daha fazla bilgi edinin
Çıkış gecikmesi	Çıkış gecikmesi: 5 ila 255 saniye. Çıkış gecikmesi (kurma gecikmesi), kullanıcının sistem kurulduktan sonra tesisten ayrılması gereken süreyi ifade eder. Daha fazla bilgi edinin
Gece modunda kur	Bu seçenek etkinleştirilirse, sistem Gece modu olarak ayarlandığında dedektör kurulu moda geçer. Daha fazla bilgi edinin
Gece modunda giriş gecikmeleri	Gece modunda giriş gecikmesi: 5 ila 255 saniyedir. Gece modunda giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra Gece modunu devre dışı bırakması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modunda çıkış gecikmeleri	Gece modunda çıkış gecikmesi: 5 ila 255 saniyedir. Gece modunda çıkış gecikmesi (kurma gecikmesi), Gece modu etkinleştirildikten sonra kullanıcının tesisten ayrılması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modu gecikmesi	Gece modunda gecikme süresi: 5 ila 255 saniyedir. Giriş/Çıkış dedektörü tetiklendikten sonra kullanıcının Gece modunu (alarm aktivasyon gecikmesi) devre dışı bırakması gereken süredir. Bu ayar, cihaz Takipçi çalışma moduna ayarlanmışsa ve Gece modunda kur seçeneği etkinleştirilmişse görüntülenir. Daha fazla bilgi edinin
İzleme	İzleme ayarları menüsünü açar: Olayları AİM’ye gönder — seçenek, PRO’ların bu cihaz için alarm izleme yazılımına raporlamayı etkinleştirmesini veya devre dışı bırakmasını sağlar. Varsayılan olarak etkindir. İzleme ayarları yalnızca Ajax PRO uygulamalarında kullanılabilir.
Kalıcı devre dışı bırakma	Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, hub yöneticisi tarafından sistem çalışmasından tamamen çıkarılmıştır. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin Cihaz bağlantı kesme ayarlarını da ayrı olarak yapılandırabilirsiniz: Alarm sayısına göre — ayarlanan alarm sayısı aşıldığında cihaz sistem tarafından otomatik olarak kesilir. Zamanlayıcı ile — geri yükleme zamanlayıcısının süresi dolduğunda cihaz otomatik olarak kesilir. Bu özellik Ajax PRO uygulamalarında yapılandırılır. Daha fazla bilgi edinin
Tek seferlik devre dışı bırakma	Kullanıcının sistemi ilk devreden çıkarma olayına kadar cihazın olaylarını devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, sistemin ilk çözülme olayı gerçekleşene kadar sistem çalışmasından tamamen hariç tutulur. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin

Ayar	Anlamı
Adı	Kablolu cihaz adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Adı değiştirmek için metin alanına dokununuz. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir.
Oda	Cihazın sanal odasını seçme. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir.
Giriş türü	Üçüncü taraf bir cihazın bağlantı türünün seçimi: EOL olmadan EOL 2EOL 3EOL
Bağlantı şeması	Kablolu bir cihazın entegrasyon modülüne bağlanmasına yönelik bağlantı şemasını görüntüler. Kurulumcu için referans olarak kullanılır.
Sensör direncini ölçün	Cihaza bağlı direncin direncini otomatik olarak ölçen bir “asistan” başlatır.
Sensor 1 Varsayılan olarak, Sensör 1 için kontakların durumu normalde kapalıdır.
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Olay akışındaki ve SMS’deki bildirimlerin metni ve güvenlik şirketi izleme istasyonuna iletilen kod, seçilen olay türüne bağlıdır.
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
R1 direnci	Sensör 1’e bağlı direncin direnci. Otomatik olarak ölçülür. Değer, 100 Ω’luk artışlarla 1 ila 15 kΩ arasında manuel olarak da ayarlanabilir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Daha fazla bilgi edinin
Sensor 2
Sensör modu	Bağlı cihazın sensör modunun seçilmesi: Alarmları algıla Kurma modlarını değiştir Engelleme elemanının kontrolü Sürgü kilidinin kontrolü Bu ayar sadece 3EOL giriş tipi kullanıldığında Sensör 2 için kullanılabilir.
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Bildirim metni, olay akışındaki ve SMS’teki bildirimler ile alarm izleme yazılımına iletilen kod, seçilen olay tipine bağlıdır. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Kurma anahtarı ayarları	Kurma modlarını değiştir seçeneği Sensör modu ayarı için seçilmişse kurma anahtarını yapılandırma: Önceden ayarlanmış eylem ile kurmanın seçilmesi; KeyArm tarafından kontrol edilecek Güvenlik tesislerinin seçilmesi; Sistem arızaları algılansa bile anında kurma ayarlanması; Kapak açıksa kurma anahtarını kilitle özelliğini yapılandırma (tamper alarmı Sensör 1 için yapılandırılmalıdır); Kilitliyken kurma anahtarını kullanma denemelerini bildir özelliğinin yapılandırılması (Kapak açıksa kurma anahtarını kilitle özelliği etkinse kullanılabilir). Kilitli bir kurma anahtarı ile güvenlik modunu değiştirmeye yönelik her denemede bildirim almak için Kilitliyken kurma anahtarını kullanma denemelerini bildir özelliğini etkinleştiriniz. Kilitliyken mod değiştiremez. Daha fazla bilgi edinin
Varsayılan durum	Bağlı cihazın normal kontak durumunun seçilmesi: Normalde kapalı Normalde açık
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
R2 direnci	Sensör 2’ye bağlı direncin direnci. Otomatik olarak ölçülür. Değer, 100 Ω’luk artışlarla 1 ila 15 kΩ arasında manuel olarak da ayarlanabilir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Sensör modu ayarı için Kurma modlarını değiştir seçeneği seçilmişse bu ayar kullanılamaz. Daha fazla bilgi edinin
Sürgü kilidi durumundaki değişiklikleri bildirme	Bu seçenek etkinleştirilirse, sürgü kilidi her durum değiştirdiğinde sistem kullanıcıyı bilgilendirecektir. Bu seçenek, Sensör modu* ayarı için Sürgü kilidinin kontrolü seçeneği seçildiğinde kullanılabilir.*
Sensor 3
Olay türü	Bağlı cihaz için bir olay türünün seçilmesi. Daha fazla bilgi için Olay türleri bölümüne bakınız. Olay akışındaki ve SMS’deki bildirimlerin metni ve güvenlik şirketi izleme istasyonuna iletilen kod, seçilen olay türüne bağlıdır.
Varsayılan durum	Bağlı cihazın normal kontak durumunun seçilmesi: Normalde kapalı Normalde açık
Çalışma modu	Bağlı cihazın çalışma modu: Çift konumlu — örneğin bir açılma dedektörü. Bir alarmdan sonra, dedektör normal durumuna dönerse bir geri yükleme olayı gönderilir. Atım — örneğin bir hareket dedektörü. Bir alarmdan sonra, dedektör normal duruma dönerse herhangi bir geri yükleme mesajı gönderilmez. Bağlı cihazla eşleşen bir tür ayarladığınızdan emin olunuz. Çift konumlu moddaki darbe dedektörü gereksiz geri yükleme olayları üretir. Aksine, darbe modundaki çift durumlu bir dedektör geri yükleme olayları göndermeyecektir.
R3 direnci	Sensör 3’e bağlı direncin direnci. Otomatik olarak ölçülür. Değer, 100 Ω’luk artışlarla 1 ila 15 kΩ arasında manuel olarak da ayarlanabilir.
Her zaman aktif	Bu seçenek etkinse, entegrasyon modülüne bağlı cihaz sürekli olarak kurulur ve alarmları bildirir. Seçeneği yalnızca belirli olay türleri için yapılandırabilirsiniz. Daha fazla bilgi edinin
Atım süresi	Bir alarmı algılamak için cihazın atım süresi: 20 ms 100 ms (varsayılan olarak) 1 sn Cihazdan gelen atım bu ayarda belirtilenden daha uzun sürerse bir alarm etkinleştirilecektir. Bu, yanlış alarmları filtrelemek için kullanılabilir.
Sensör 1 tetiklendiğinde siren ile uyarı	Seçenek etkinse, sisteme bağlı sirenler Sensör 1’in alarmı ile etkinleştirilir.
Sensör 2 tetiklendiğinde siren ile uyarı	Seçenek etkinse, sisteme bağlı sirenler Sensör 2’nin alarmı ile etkinleştirilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Sensör 3 tetiklendiğinde siren ile uyarı	Seçenek etkinse, sisteme bağlı sirenler Sensör 3’ün alarmı ile etkinleştirilir.
Cihaz kısa devre yaparsa siren ile uyarı	Seçenek etkinse, kısa devre tespit edildiğinde sisteme bağlı sirenler etkinleştirilir.
Chime ayarları	Chime ayarlarını açar. Bu özellik sadece çift konumlu cihazlar için kullanılabilir. Bildirimler, atım modundaki veya Her zaman aktif moddaki sensörler için çalışmayacaktır. Daha fazla bilgi edinin
Alarm tepkisi
Çalışma modu	Bu cihazın alarmlara nasıl tepki vereceğini belirtir: Anında alarm — kurulu dedektör bir tehdide karşı hemen tepki ve alarm verir. Giriş/çıkış — gecikme ayarlandığında, kurulu cihaz geri sayımı başlatır ve geri sayım tamamlanana kadar tetiklense bile alarm vermez. Takipçi — dedektör, gecikmeleri Giriş/çıkış dedektörlerinden devralır. Ancak Takipçi ayrı olarak tetiklenirse, alarm hemen verilir. Bu ayar, Sensör modu* ayarı için Alarmları algıla seçeneği seçilmişse kullanılabilir.*
Giriş gecikmesi	Giriş gecikmesi: 5 ila 255 saniye. Giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra sistemi çözmesi gereken süreye tekabül eder. Daha fazla bilgi edinin
Çıkış gecikmesi	Çıkış gecikmesi: 5 ila 255 saniye. Çıkış gecikmesi (kurma gecikmesi), kullanıcının sistem kurulduktan sonra tesisten ayrılması gereken süreyi ifade eder. Daha fazla bilgi edinin
Gece modunda kur	Bu seçenek etkinleştirilirse, sistem Gece modu olarak ayarlandığında dedektör kurulu moda geçer. Daha fazla bilgi edinin
Gece modunda giriş gecikmeleri	Gece modunda giriş gecikmesi: 5 ila 255 saniyedir. Gece modunda giriş gecikmesi (alarm aktivasyon gecikmesi), kullanıcının tesise girdikten sonra Gece modunu devre dışı bırakması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modunda çıkış gecikmeleri	Gece modunda çıkış gecikmesi: 5 ila 255 saniyedir. Gece modunda çıkış gecikmesi (kurma gecikmesi), Gece modu etkinleştirildikten sonra kullanıcının tesisten ayrılması gereken süreye tekabül eder. Daha fazla bilgi edinin
Gece modu gecikmesi	Gece modunda gecikme süresi: 5 ila 255 saniyedir. Giriş/Çıkış dedektörü tetiklendikten sonra kullanıcının Gece modunu (alarm aktivasyon gecikmesi) devre dışı bırakması gereken süredir. Bu ayar, cihaz Takipçi çalışma moduna ayarlanmışsa ve Gece modunda kur seçeneği etkinleştirilmişse görüntülenir. Daha fazla bilgi edinin
İzleme	İzleme ayarları menüsünü açar: Olayları AİM’ye gönder — seçenek, PRO’ların bu cihaz için alarm izleme yazılımına raporlamayı etkinleştirmesini veya devre dışı bırakmasını sağlar. Varsayılan olarak etkindir. İzleme ayarları yalnızca Ajax PRO uygulamalarında kullanılabilir.
Kalıcı devre dışı bırakma	Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, hub yöneticisi tarafından sistem çalışmasından tamamen çıkarılmıştır. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin Cihaz bağlantı kesme ayarlarını da ayrı olarak yapılandırabilirsiniz: Alarm sayısına göre — ayarlanan alarm sayısı aşıldığında cihaz sistem tarafından otomatik olarak kesilir. Zamanlayıcı ile — geri yükleme zamanlayıcısının süresi dolduğunda cihaz otomatik olarak kesilir. Bu özellik Ajax PRO uygulamalarında yapılandırılır. Daha fazla bilgi edinin
Tek seferlik devre dışı bırakma	Kullanıcının sistemi ilk devreden çıkarma olayına kadar cihazın olaylarını devre dışı bırakmasını sağlar. İki seçenek mevcuttur: Hayır — cihaz normal şekilde çalışır ve tüm olayları iletir. Tamamen — cihaz, sistemin ilk çözülme olayı gerçekleşene kadar sistem çalışmasından tamamen hariç tutulur. Cihaz sistem komutlarını yürütmez ve alarmları veya diğer olayları bildirmez. Daha fazla bilgi edinin

Açılışta veya kapı zili butonuna basıldığında zil sesi

Chime, sistem çözülüyken açılma dedektörlerinin tetiklenmesini bildiren bir ses sinyalidir. Bu özellik, örneğin mağazalarda çalışanlara birinin binaya girdiğini bildirmek için kullanılır.

Bildirimler iki aşamada yapılandırılır: Sirenlerin ayarlanması ve açılma dedektörlerinin ayarlanması.

Daha fazla bilgi edinin

Modüle bağlı kablolu bir açılma dedektörünün yapılandırılması

Chime özelliğini ayarlamadan önce, Superior MultiTransmitter G3 Jeweller (without casing)’a kablolu bir açılma dedektörünün bağlı olduğundan ve Ajax uygulamasındaki dedektör ayarlarında aşağıdaki seçeneklerin yapılandırıldığından emin olunuz:

Olay türü — İzinsiz giriş
Çalışma modu — Çift konumlu
Her zaman aktif — devre dışı

Cihazlar sekmesine gidiniz.
Listede Superior MultiTransmitter G3 Jeweller (without casing)‘ı bulunuz.
Superior MultiTransmitter G3 Jeweller (without casing) karosunun altında Cihazlara dokununuz.
Listeden gerekli cihazı seçiniz.
Cihaz Ayarlarına gidiniz.
Chime ayarları seçeneğini seçiniz.
Cihaz tetiklenirse seçeneğini etkinleştiriniz.
Chime sesini ayarlayınız: 1 ile 4 kısa bip sesi arasında. Seçildikten sonra Ajax uygulaması sesi çalar.
Ayarları uygulamak için Geri‘ye dokununuz.

Ayrıca, ilgili siren için Bip ayarlarında Chime özelliğinin etkin olduğundan emin olunuz.

Yangın alarmlarını sıfırlama

Superior MultiTransmitter G3 Jeweller (without casing)’a bağlı yangın dedektörleri tetiklendiğinde, Ajax uygulaması alarmların sıfırlanmasını isteyen bildirimler gösterir. Sıfırlama, dedektörleri normal durumuna döndürür ve böylece yangın algılamaya devam edebilir.

Yangın alarmını sıfırlamazsanız, dedektörler alarm modunda kalacağı için bir sonraki yangına tepki vermez.

Yangın alarmlarını sıfırlamanın iki yolu vardır:

Uygulamadaki yangın alarmı bildiriminde Sıfırla‘ya dokununuz.
Cihazlar bölümüne gidiniz ve listeden Superior MultiTransmitter G3 Jeweller (without casing) cihazını bulunuz. öğesine dokununuz ve ardından yangın alarmı sıfırlamasını onaylamak için Sıfırla‘ya dokununuz.

Gösterge

Superior MultiTransmitter G3 Jeweller (without casing) LED göstergesi cihazın durumuna bağlı olarak beyaz, kırmızı veya yeşil renkte yanabilir.

Superior MultiTransmitter G3 Jeweller (without casing) hub’a eklenmemişse veya hub ile bağlantısı kesilmişse, entegrasyon modülü pil durumunu veya harici gücün varlığını göstermeyecektir.

Olay	Gösterge	Not
Hub ile iletişim stabil. Harici güç bağlı.	Beyaz yanar.
Hub ile iletişim kesildi. Harici güç bağlı.	Kırmızı yanar.	Örneğin hub devre dışıdır veya entegrasyon modülü hub telsiz ağı kapsama alanı dışında.
Entegrasyon modülünü devre dışı bırakma.	0.5 saniye boyunca söner, ardından yeşil renkte yanar ve kapanır.
Entegrasyon modülü hub’a eklenmemiştir.	Saniyede bir kez kırmızı renkte yanıp söner.
Entegrasyon modülünün harici güç kaynağı yoktur.	Her 10 saniyede bir yanar.	Entegrasyon modülü hub ile bağlantı varsa beyaz renkte yanar. Hub ile iletişim yoksa kırmızı renkte yanar.
Entegrasyon modülünün harici bir güç kaynağı yoktur ve harici bir pil boşalmıştır.	Alarm durumunda, sorunsuz bir şekilde yanar ve her 10 saniyede bir söner.	Entegrasyon modülü hub ile bağlantı varsa beyaz renkte yanar. Hub ile iletişim yoksa kırmızı renkte yanar.

Arızalar

Superior MultiTransmitter G3 Jeweller (without casing) bir arıza algıladığında (örneğin Jeweller protokolü üzerinden bağlantı olmadığında), Ajax uygulamasında cihaz simgesinin sol üst köşesinde bir arıza sayacı görüntülenir.

Tüm arızalar modül durumlarında ve bağlı cihazların durumlarında görülebilir. Arızalı alanlar kırmızı renkle gösterilecektir.

Superior MultiTransmitter G3 Jeweller (without casing) cihazının bir arızası şu durumlarda görüntülenir:

Entegrasyon modülü dış gövdesi açık veya yüzeyden sökülmüş (tamper butonu tetiklenmiş).
Jeweller üzerinden hub’a veya telsiz sinyali kapsama alanı genişleticisine bağlantı yok.
Wings üzerinden hub veya telsiz sinyali kapsama alanı genişletici ile bağlantı yok.
Pil boşalmış.
Pil 24 saatten fazla şarj oluyor.
Yedek pil bağlanamadı (pil bağlı değil veya arızalı bağlantı kablosu gibi donanım sorunları var).
Kablolu cihaz güç kaynağı hattı kısa devre yapmış.

Aşağıdaki durumlarda bağlı cihazda bir arıza görüntülenir:

Cihazın muhafazası açık (tamper tetiklemesi).
Entegrasyon modülü ile cihaz arasında bağlantı yok (kontaklar hasarlı).
Dirençlerin yanlış bağlanması (direnç hatası).
Sistem, cihaz kontaklarında bir kısa devre tespit etti.

Sistem, arızaları izleme şirketine ve anlık bildirimler ve SMS yoluyla kullanıcılara bildirir.

Bakım

Entegrasyon modülünün ve bağlı kablolu dedektörlerin ve cihazların işlevselliğini düzenli olarak kontrol edin. Kontrol için en uygun aralık her üç ayda birdir. Kabloların sıkıca sabitlendiğini ve entegrasyon modülünün terminallerine bağlandığını kontrol etmeniz önerilir.

Dış gövdeyi toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Ekipman bakımı için uygun olan yumuşak ve kuru bir bez kullanın. Cihazı temizlemek için alkol, aseton, benzin ve diğer aktif çözücüler içeren maddeler kullanmayınız.

Teknik özellikler

Tüm teknik özellikler

Standartlara uygunluk

EN gerekliliklerine uygun kurulum

Garanti

“Ajax Systems Manufacturing” Limited Liability Company ürünlerinin garantisi satın alma tarihinden itibaren 2 yıl süreyle geçerlidir.

Cihaz düzgün çalışmıyorsa, çoğu durumda teknik sorunlar uzaktan çözülebileceğinden, önce destek servisiyle iletişime geçmenizi öneririz.

Garanti yükümlülükleri

Kullanıcı Sözleşmesi

Teknik Destek ile iletişime geçin:

“AS Manufacturing” LLC tarafından üretilmiştir

Hub (2G) / (4G) Jeweller

Hub 2 (2G) / (4G)

Hub Plus Jeweller

Hub 2 Plus

ReX

ReX 2

Superior Hub Hybrid 2

Superior Hub Hybrid 2 (without casing)

Superior Hub Hybrid (2G) / (4G)

Superior Hub Hybrid (4G) (without casing)

Hub BP Jeweller

Hub BP Jeweller (without casing)

Internal battery NB (7.2V/95Ah)

Internal battery RB (6.4V/36Ah)

SpeakerPhone Jeweller

Superior SeismoProtect G3 Fibra

ExternalAntenna

DoorBell

IndoorCam

BulletCam HL

BulletCam

TurretCam HL

TurretCam

DomeCam Mini HL

DomeCam Mini

NVR

NVR H serisi

JunctionBox (118×59)

LifeQuality

LightSwitch (1-gang) Jeweller

LightSwitch (2-gang) Jeweller

LightSwitch (2-way) Jeweller

LightSwitch (2-gang/2-way) Jeweller

LightSwitch (Crossover) Jeweller

LightSwitch (Dimmer) Jeweller

Bypass (Dimmer) [55]

LightSwitch (1-gang) [120] Jeweller

LightSwitch (3-way) [120] Jeweller

LightSwitch (4-way) [120] Jeweller

Socket (type F)

Socket (type G)

Socket (type B) Jeweller

WallSwitch

Relay

Outlet [type F]

Outlet (basic) [type F]

Outlet [type E]

Outlet (basic) [type E]

Outlet (LAN)

CoverPlate

SurfaceBox [55]

Ajax WaterStop

MotionCam Jeweller

Superior MotionCam Fibra

MotionCam (PhOD) Jeweller

Superior MotionCam HD (PhOD) Jeweller

Superior MotionCam (PhOD) Jeweller

Superior MotionCam AM (PhOD) Jeweller

Superior MotionCam (PhOD) Fibra

MotionProtect Jeweller

Superior MotionProtect Jeweller

Superior MotionProtect G3 Fibra

Superior MotionProtect Plus G3 Fibra

Superior MotionProtect Fibra

MotionProtect Plus Jeweller

Superior MotionProtect Plus Jeweller

Superior MotionProtect Plus Fibra

CombiProtect

Superior CombiProtect Jeweller

Superior CombiProtect Fibra

DoorProtect

Superior DoorProtect Jeweller

Superior DoorProtect Fibra

Superior DoorProtect G3 Fibra

DoorProtect Plus

Superior DoorProtect Plus Jeweller

Superior DoorProtect Plus Fibra

GlassProtect

Superior GlassProtect Jeweller

Superior GlassProtect Fibra
