Hırsızlık, yangın ve sele karşı korumanın yanı sıra Ajax sistemi, güvenliği otomatikleştirerek ve rutinleri ortadan kaldırarak elektrikli aletleri kontrol etmenizi sağlar. Sisteme bir elektrikli kilit ve bir güvenlik duman makinesi bağlamanın özellikleri hakkında daha önce yazmıştık. Bu yazıda ise elektrikle çalışan bir bariyer veya kapının (otomatik kapı) kontrolüne odaklanılacaktır.
Ajax, açma ve kapamanın yanı sıra kapı/bariyer güç kaynağının kontrolünü de sağlar:
- Ajax uygulaması aracılığıyla – dünyanın her yerinden
- düğmeler ve tuş takımları aracılığıyla – hub veya telsiz sinyal kapsama alanı genişleticiden 1300 metreye kadar mesafede
- senaryoya göre – kurma modunu değiştirirken, bir alarm oluştuğunda, bir programa göre
Ayrıca, uygulama kapının/bariyerin açılma ve kapanma geçmişini görüntüleyecektir: Röle adı, konumu, saati ve tarihi.
Bir kapıyı/bariyeri kontrol etmek için hangi Ajax cihazlarına ihtiyacınız var
- Hub — sistem cihazlarının çalışmasını koordine etmek için
- Röleler — kapıları/bariyerleri açmak ve kapatmak ve bunların güç yönetimi için
- Entegrasyon modülleri — kapının/bariyerin açık veya kapalı durumunu sisteme gerçek zamanlı olarak iletmek için
Superior MultiTransmitter IO (4X4) Fibra, kapılardan/bariyerlerden sinyal iletmek için kullanılabilen girişlere ve bunları kontrol etmek için çıkışlara sahiptir.
Ajax ile hangi kapılar/bariyerler kontrol edilebilir
Elektrikle çalışan modern kapılar ve bariyerler, bir uzaktan kumanda ünitesi ile donatılmıştır. Bir kontrolör ve uzaktan kumanda gibi kontrol cihazlarından oluşur. Kontrolör, kontrol cihazlarından gelen komutları kabul eder ve kapı veya bariyer açma/kapama mekanizmasını etkinleştirir.
Ajax ile entegre olması için kontrolörün kablolu düğmeleri ve röleleri bağlamak için bir kontrol girişine sahip olması gerekir. Böyle bir girişin olmaması bağlantıyı engellemez, ancak işlemi büyük ölçüde karmaşıklaştırır – röleyi doğrudan sürücüye veya kontrol kartına bağlamanız gerekecektir. Ayrıca, kontrolör standart olmayan bir kontrol girişine veya özel kontrol ve çalışma modlarına sahip olabilir, bu da entegrasyon sırasında dikkate alınmalıdır.
Kapı/bariyer durumu (“kapalı” ve “açık”) hakkında Ajax uygulamasına bilgi göndermek, kontrolörün bir durum çıkışı varsa mümkündür.
Ekipman bağlantısını başlatmadan önce kapının/bariyerin teknik belgelerini inceleyiniz.
Güvenlik gereklilikleri
Elektrikli cihazları kurarken ve çalıştırırken, genel elektrik güvenliği kurallarının yanı sıra elektrik güvenliği yönetmeliklerinin gerekliliklerine de uyunuz.
Cihazın gerilim altında sökülmesi tehlikeli ve kesinlikle yasaktır. Hasarlı güç kablosu olan bir cihazı kullanmayınız.
Röleler vasıflı bir teknisyen tarafından kurulmalı ve bağlanmalıdır. Röleleri, cihaz için belirtilen desteklenen aralığı aşan voltajlara sahip bir güç kaynağına bağlamayınız. Bu durum yangın tehlikesi oluşturur ve cihaza zarar verir.
Kurulum sırasında rölelere veya kablo bağlantılarına nem girmesine izin vermeyiniz. Çalışma sıcaklığı aralığını ve nemi göz önünde bulundurunuz; cihazları açık havada tutmayınız.
Bağlarken, kapının/geçidin kullanım kılavuzuna başvurduğunuzdan emin olunuz. Yanlış bağlantı veya ayar, kapının yanlışlıkla açılmasına veya kapanmasına neden olabilir.
Kapıyı/bariyeri yalnızca kapanmasını engelleyen bir şey olmadığında kapatınız. Sistemi kızılötesi varlık dedektörleri ile desteklemenizi öneririz. Bağlı kızılötesi varlık dedektörleri, kapanma yolunda bir kişi, araba veya başka bir engel varsa kapının veya bariyerin kapanmasına izin vermeyecektir.
Bir bariyeri veya kapıyı Ajax’a bağlamaya başlamadan önce nelere dikkat edilmelidir
Bağlandığında, Ajax röleleri kullanılacaktır: Relay Jeweller, Superior MultiRelay Fibra veya Superior MultiTransmitter IO (4X4) Fibra kapının/bariyerin açılmasını/kapanmasını kontrol etmek için; WallSwitch Jeweller veya Superior MultiRelay Fibra kapının/bariyerin enerjisini manuel veya otomatik olarak kesmek için.
Kapı/bariyer kontrolörünün bir veya daha fazla kontrol girişi olabilir. Kapı/bariyer kontrolörünün bağlantı şeması buna bağlıdır. Giriş birleşikse ve kapının/bariyerin hem açılmasından hem de kapanmasından sorumluysa, bir röle yeterli olacaktır. Ayrı girişlerse (bir giriş açma ve diğeri kapamadan sorumlu) iki röle gerektirecektir.
Ayrıca, elektrik kesintisi durumunda tüm rölelere yedek güç sağlanmasını öneririz. Lütfen bariyer veya kapının farklı bir voltajdan çalışabileceğini unutmayınız. Bu durumda, röleyi bağımsız bir güç kaynağına bağlamanız gerekecektir.
Ajax uygulamasının kapı/bariyer durumunu (açık veya kapalı) görüntülemesini istiyorsanız, entegrasyon modülünü kontrol ünitesindeki kapı/bariyer durumu çıkışına bağlayınız.
Ayarlamadan önce kurulumda kullanılan cihazların kullanım kılavuzunun tamamının okunmasını tavsiye ederiz. Üçüncü taraf kapı/bariyer ile birlikte verilen kullanım kılavuzunun yanı sıra doğru yapılandırma ve kablolama için yararlı bilgiler sağlayabilir.
Kombine bir kontrol girişi ile bir kapının/bariyerin açılıp kapanmasını kontrol etmek için Ajax nasıl kullanılır
Seçtiğiniz düşük akım rölesini aşağıdaki şemalara göre kontrol ünitesine bağlayınız ve sistemi kurunuz.
- Güç kaynağı kaynağını rölenin güç terminallerine bağlayınız.
- Röle kontak terminallerini kontrol girişine bağlayınız.
Relay Jeweller kontaklar açıldığında kapıyı açan bir kontrol ünitesine bağlıysa, röleye yedek güç sağlayınız. Bir güç kaybı durumunda, Relay Jeweller kontakları açık duruma geçer ve bu da kapıyı açar.
- Aygıtlar
sekmesine giriniz. - Relay Jeweller‘i seçiniz ve Ayarlarına gidiniz.
- Gerekli parametreleri ayarlayınız.
Ayarlar kapı/bariyer modelinize bağlıdır. Cihazın teknik dokümantasyonundaki kablolama önerilerine bakınız.
- Röle çalışma modu: Atım veya çift konumlu.
- Atım süresi (atım modu seçilmişse): 0.5 ile 255 saniye aralığında. Süre, bariyer veya kapının kapanma/açılma süresine eşit veya daha fazla olmalıdır.
Yanlış seçilen bir atım süresi, kapının veya bariyerin açıldıktan hemen sonra kapanmasına veya tam olarak açılmamasına/kapanmamasına neden olabilir.
- Kontak durumu: Normalde kapalı veya normalde açık.
- Ayarları kaydetmek için Geri ‘ye tıklayınız.
Daha bilgilendirici bildirimler için Relay Jeweller’ın adını değiştiriniz. Örneğin, cihaza “Giriş Kapısı” adını veriniz.
Ayrı kontrol girişleriyle bir kapının/bariyerin açılmasını ve kapanmasını kontrol etmek için Ajax nasıl kullanılır
Aşağıdaki şemaya göre düşük akım rölelerini kontrol cihazına bağlayınız ve sistemi kurunuz. Bu bağlantı şeması ile bir röle açılmayı, diğeri ise kapanmayı kontrol eder.
- Güç kaynağı kaynağını rölenin güç terminallerine bağlayınız.
- İlk rölenin kontak terminallerini ilk kontrol girişine bağlayınız.
- İkinci rölenin kontak terminallerini ikinci kontrol girişine bağlayınız.
- Aygıtlar sekmesine giriniz.
- Birinci Relay Jeweller‘i seçiniz ve Ayarlarına gidiniz.
- Gerekli parametreleri ayarlayınız.
Ayarlar kapı/bariyer modelinize bağlıdır. Cihazın teknik dokümantasyonundaki kablolama önerilerine bakınız.
- Röle çalışma modu: Atım veya çift konumlu.
- Atım süresi (atım modu seçilmişse): 0.5 ile 255 saniye aralığında. Süre, bariyer veya kapının kapanma/açılma süresine eşit veya daha fazla olmalıdır.
- Kontak durumu: Normalde kapalı veya normalde açık.
- Ayarları kaydetmek için Geri ‘ye tıklayınız.
- İkinci Relay Jeweller için 1-4 arasındaki adımları tekrarlayınız.
Daha bilgilendirici bildirimler için Relay Jeweller’ın adını değiştiriniz. Örneğin, ilk kontrol girişine bağlı cihazı “Kapıyı aç” ve ikincisine bağlı cihazı “Kapıyı kapat” olarak adlandırınız.
Ajax kullanarak kapı/bariyer güç kaynağı nasıl kontrol edilir
Güç kontrolü, kapı/bariyer açma/kapama kontrolüne paralel olarak çalışacaktır. WallSwitch Jeweller veya Superior MultiRelay Fibra’yı aşağıdaki şemalara göre kontrolör güç devresine bağlayınız ve sistemi yapılandırınız.
- Güç kaynağı kaynağını WallSwitch Jeweller’ın güç terminallerine bağlayınız.
- Röle kontak terminallerini kapı/bariyer güç girişlerine bağlayınız.
- Aygıtlar sekmesine giriniz.
- WallSwitch Jeweller‘i seçiniz ve Ayarlarına gidiniz.
- Gerekli parametreleri ayarlayınız.
Ayarlar kapı/bariyer modelinize bağlıdır. Cihazın teknik dokümantasyonundaki kablolama önerilerine bakınız.
- Röle çalışma modu: Çift konumlu.
- Kontak durumu: Normalde kapalı veya normalde açık.
- Ayarları kaydetmek için Geri ‘ye tıklayınız.
Daha bilgilendirici bildirimler için WallSwitch Jeweller’i yeniden adlandırınız. Örneğin, cihaza “Kapı gücü” adını veriniz.
Bir kapının/bariyerin kapanması/açılması nasıl kontrol edilir
Ajax uygulamasında kapı/bariyer durumunu (açık veya kapalı) görüntülemek için entegrasyon modülünü kapı/bariyer kontrolörü durum çıkışına bağlayınız.
Kapı/bariyer kontrolörünün durum çıkışını Transmitter Jeweller tamperine veya alarm terminallerine bağlayınız. İşin algoritması buna bağlıdır.

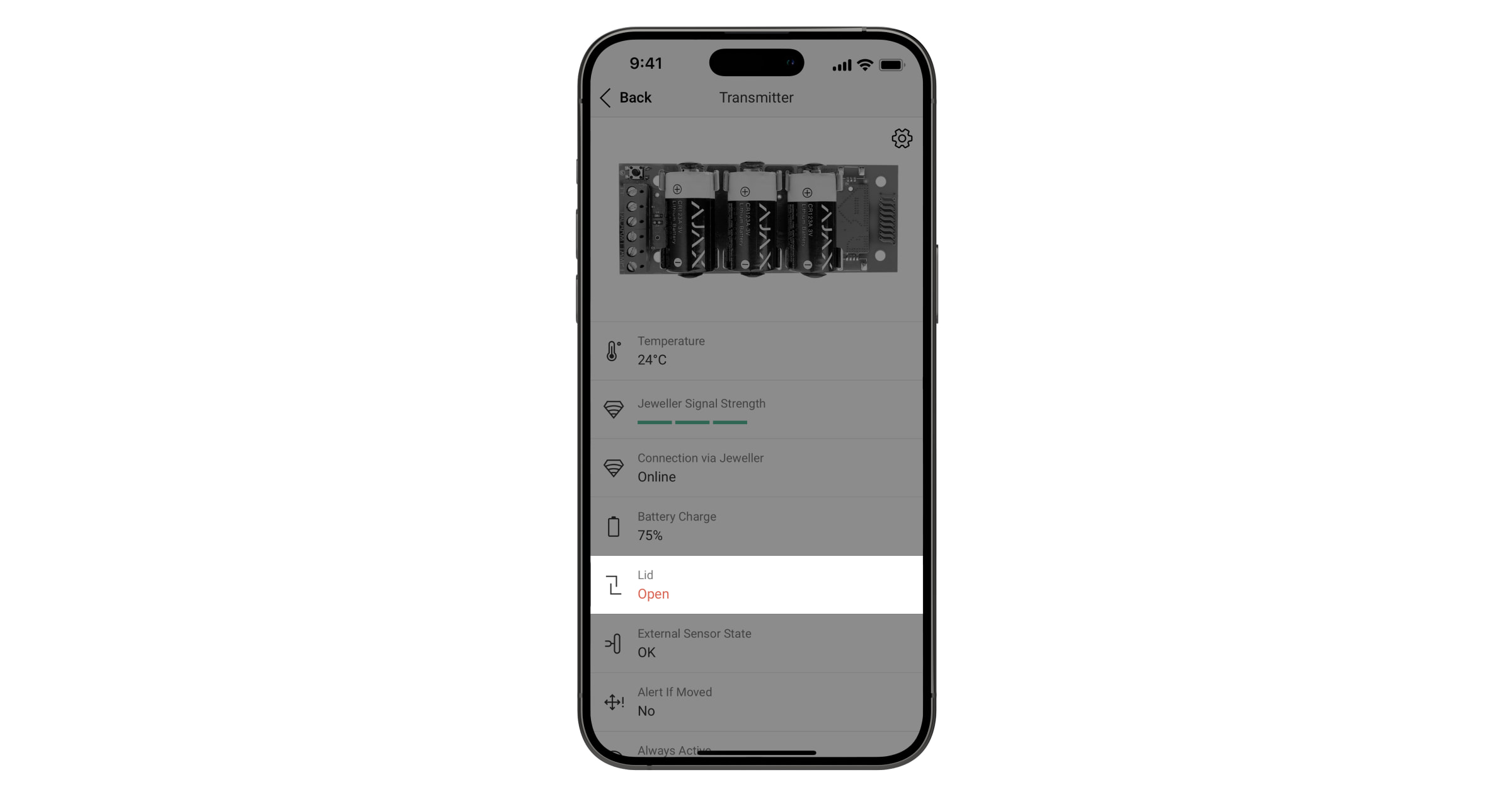

Transmitter Jeweller tamper terminalleri aracılığıyla bağlandığında, güvenlik sistemi güvenlik modundan bağımsız olarak açma ve kapama hakkında bildirimde bulunur. Kapı/bariyer durumu, Transmitter Jeweller durumlarındaki Kapak alanında gerçek zamanlı olarak görüntülenir (Ajax uygulaması – Aygıtlar – Transmitter Jeweller).

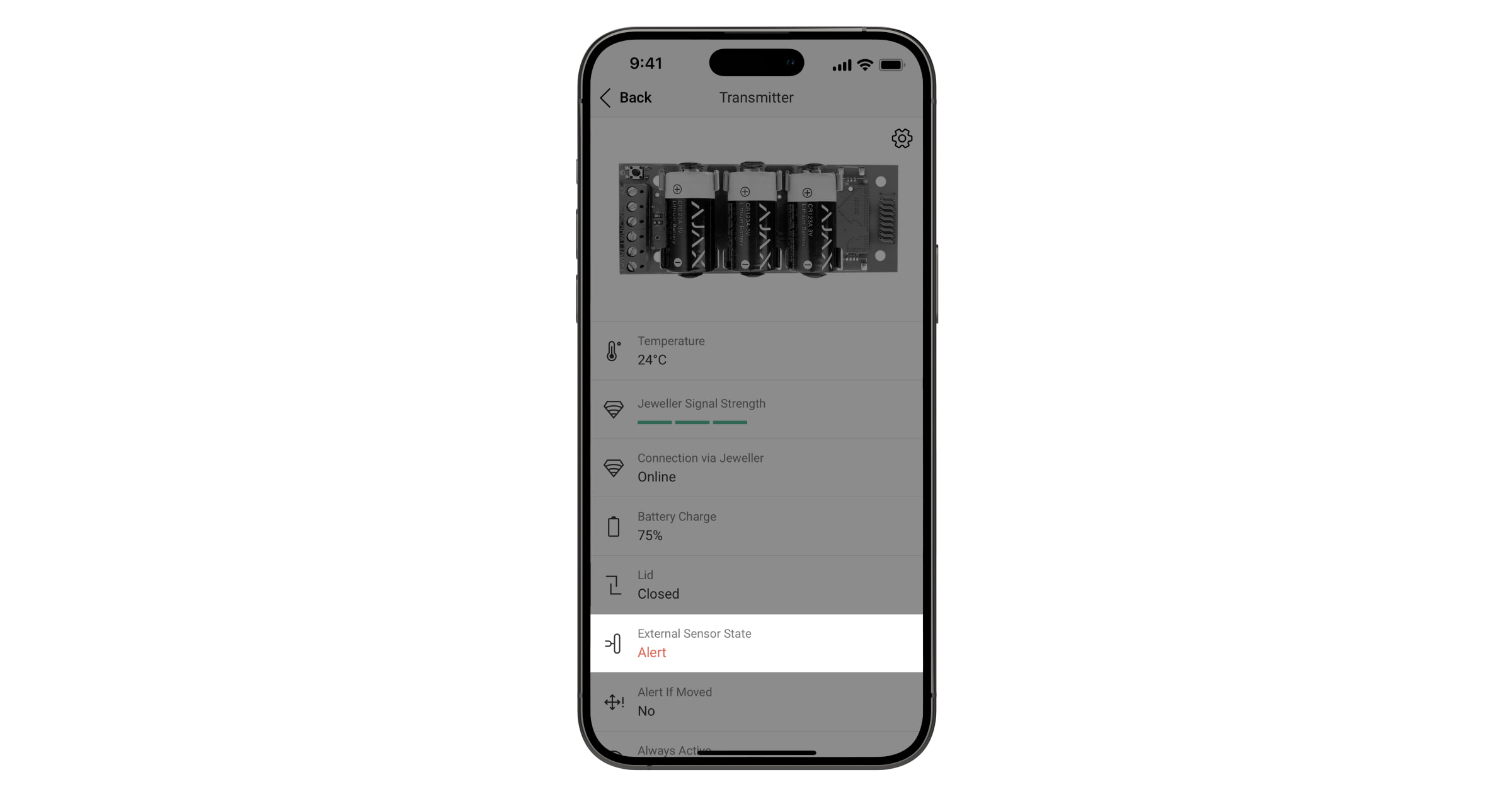

Transmitter Jeweller alarm terminalleri üzerinden bağlandığında, sistem yalnızca kurulu olduğunda açma ve kapama hakkında bildirimde bulunur. İstisna – Transmitter Jeweller Her Zaman Aktif modda çalışır. Kapı/bariyer durumu gerçek zamanlı olarak Dedektör durumu alanında, Transmitter Jeweller durumlarında (Ajax uygulaması – Aygıtlar – Transmitter Jeweller) görüntülenir).
- Aygıtlar sekmesine giriniz.
- Transmitter Jeweller‘i seçiniz ve Ayarlarına gidiniz.
- Gerekli parametreleri ayarlayınız.
Налаштування залежать від вашої моделі воріт/шлагбаума. Рекомендації щодо підключення ви знайдете в технічній документації пристрою.
- Harici dedektör kontak durumu (alarm terminalleri kullanılıyorsa): normalde kapalı veya normalde açık.
- Harici dedektör tipi (alarm terminalleri kullanılıyorsa): atım veya çift konumlu.
- Tamper durumu (tamper terminalleri kullanılıyorsa): normalde kapalı veya normalde açık.
- Transmitter Jeweller’ı hareket ettirmeye çalışırken (yerleşik ivmeölçeri kullanarak) bir alarm olayı almak istiyorsanız Hareket Ettirilirse Uyar özelliğini etkinleştiriniz.
- Hub’a bağlı sirenler için etkinleştirme ayarlarını belirtin: Etkinleştiriniz veya devre dışı bırakınız.
- Ayarları kaydetmek için Geri ‘ye tıklayınız.
Daha bilgilendirici bildirimler için Transmitter Jeweller’ın adını değiştiriniz. Örneğin, cihaza “Kapı durumu” adını veriniz.
Ajax uygulaması aracılığıyla bir kapı veya bariyer nasıl kontrol edilir

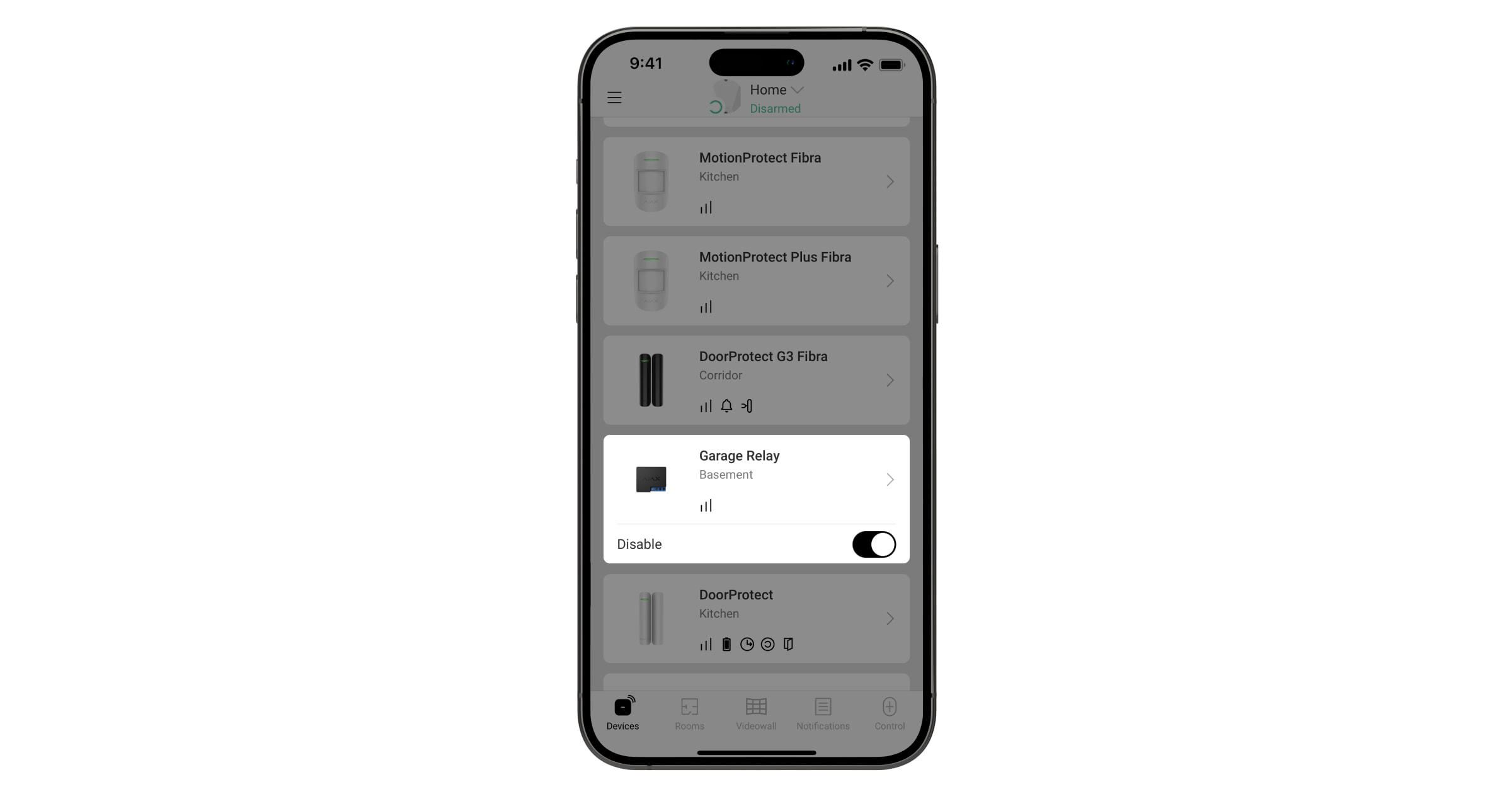

Birleşik kontrol girişine sahip bir kontrolöre bağlandığında açma/kapama
Kapı/bariyere bağlı düşük akım rölesindeki anahtara basınız – kontakların durumu tersine dönecek ve kapı/bariyer açılacak veya kapanacaktır.
Kapı/bariyer durum çıkışına bir entegrasyon modülü bağlıysa, durum menüsü açık veya kapalı durumunu gösterecektir.

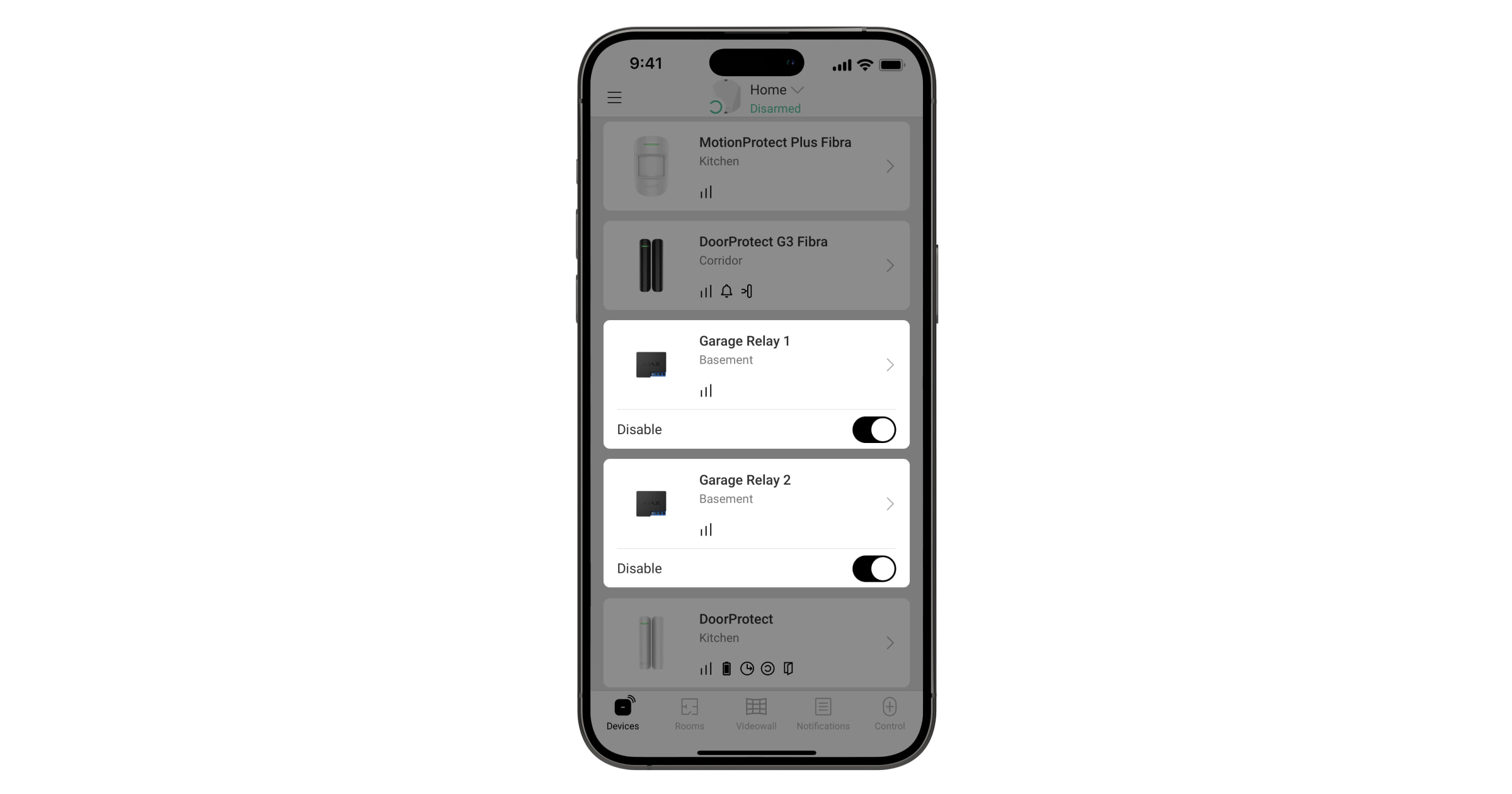

Ayrı kontrol girişlerine sahip bir kontrolöre bağlandığında açma-kapama
Geçidi/bariyeri açmak için ilgili düşük akım rölesindeki geçiş anahtarına basınız. Kapatma için, ikinci düşük akım rölesinde benzer bir geçiş anahtarı kullanınız.
Güç kontrolü
Güç rölesi alanındaki geçiş anahtarına basınız ve kontakların durumu tersine değişecektir. Kontaklar kapandığında, cihaza güç sağlanır ve kapı/bariyer kontrol edilebilir. Kontaklar açıldığında, cihaza giden güç kaynağı kesilir ve kapı/bariyer kilitlenir.
Button Jeweller kullanarak bir kapı veya bariyer nasıl kontrol edilir
OS Malevich 2.10 ve sonraki sürümlere sahip hub, Button Jeweller‘a kısa ve uzun basış için farklı eylemler yapılandırmanıza olanak tanır. Örneğin, bir kapıyı/bariyeri açmak/kapatmak için kısa bir basış ve cihazın enerjisini kesmek için uzun bir basış.
Button Jeweller kullanarak kapıyı/bariyeri kontrol etmek için menüde uygun senaryoları yapılandırınız: Ajax uygulaması → Aygıtlar
→ Button Jeweller → Ayarlar
→ Senaryolar.
Senaryolara göre bir kapı veya bariyer otomatik olarak nasıl kontrol edilir
Ajax senaryoları, güvenlik modunu değiştirirken, Gece modunu etkinleştirirken ve devre dışı bırakırken, alarma göre ve programa göre kapıyı/bariyeri açıp kapatmanıza, güç sağlamanıza ve enerjisini kesmenize olanak tanır.
Kapı/bariyer kontrolü için senaryolar oluşturmak için menüye gidiniz: Ajax uygulaması → Aygıtlar → ilgili röleyi seçiniz → Ayarlar → Senaryolar.
