EN54 Indicator Jeweller gebruikershandleiding

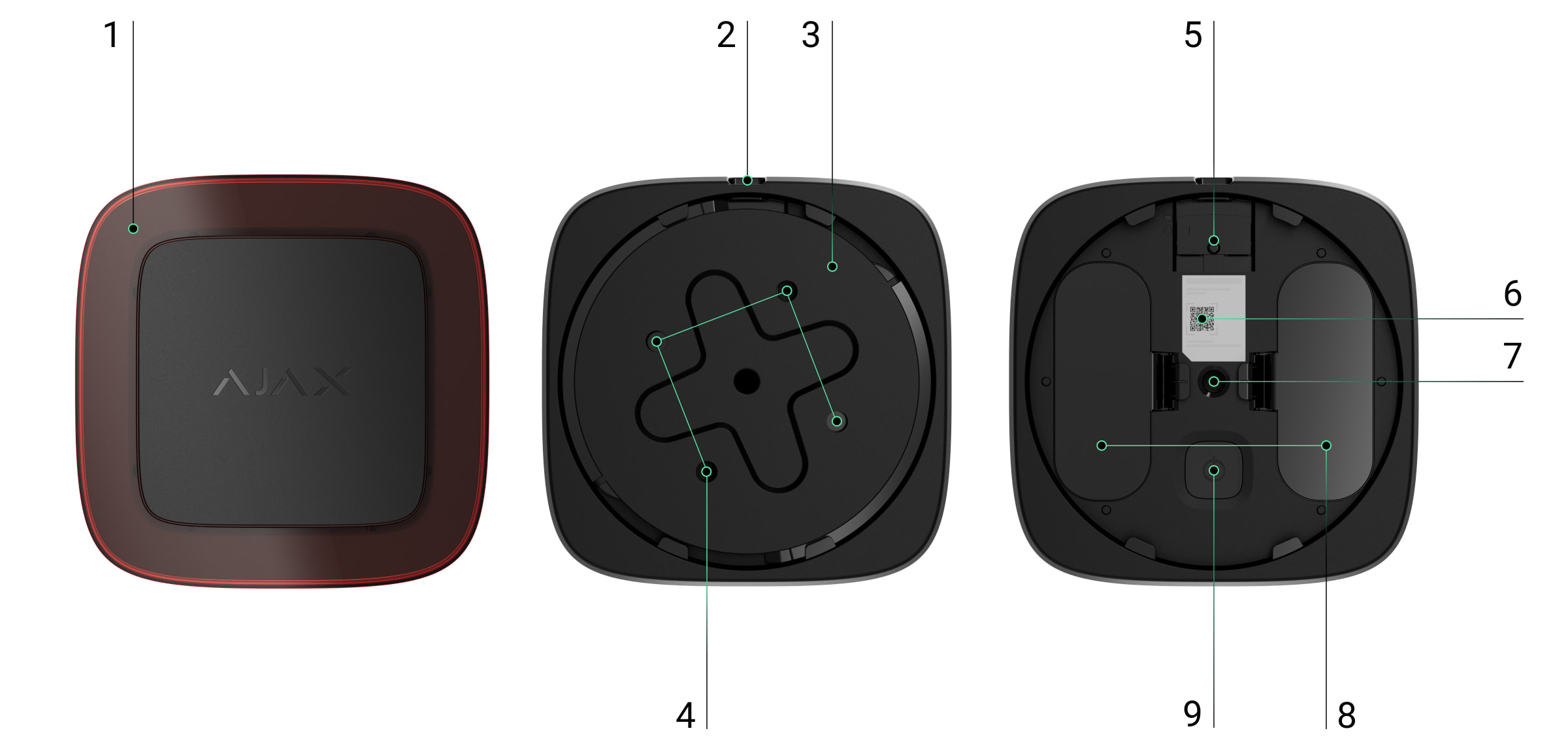

Functionele elementen

1. Led-frame.
2. Gat voor een speciale sleutel die nodig is om het slot te openen.
3. SmartBracket-montagepaneel. Om het paneel te verwijderen, steekt u de speciale sleutel in het overeenkomstige gat en draait u de SmartBracket tegen de klok in. Als het apparaat ontgrendeld is, draait u SmartBracket eenvoudig tegen de klok in.
4. Bevestigingspunten om SmartBracket aan het oppervlak te bevestigen.
5. Slot om het apparaat op SmartBracket te vergrendelen (optioneel).
6. QR-code met het identificatienummer van het apparaat. Deze wordt gebruikt om het apparaat toe te voegen aan de CIE.
7. Sabotagebeveiliging. Het wordt geactiveerd bij pogingen om het apparaat van het montagepaneel te verwijderen.
8. Batterijkleppen. Open de kleppen om de batterijen te vervangen.
9. Aan/uit-knop.

Compatibele CIE’s en signaalversterkers

EN54 Indicator Jeweller vereist een Ajax CIE met OS Malevich 2.39 of nieuwer.

Werkingsprincipe

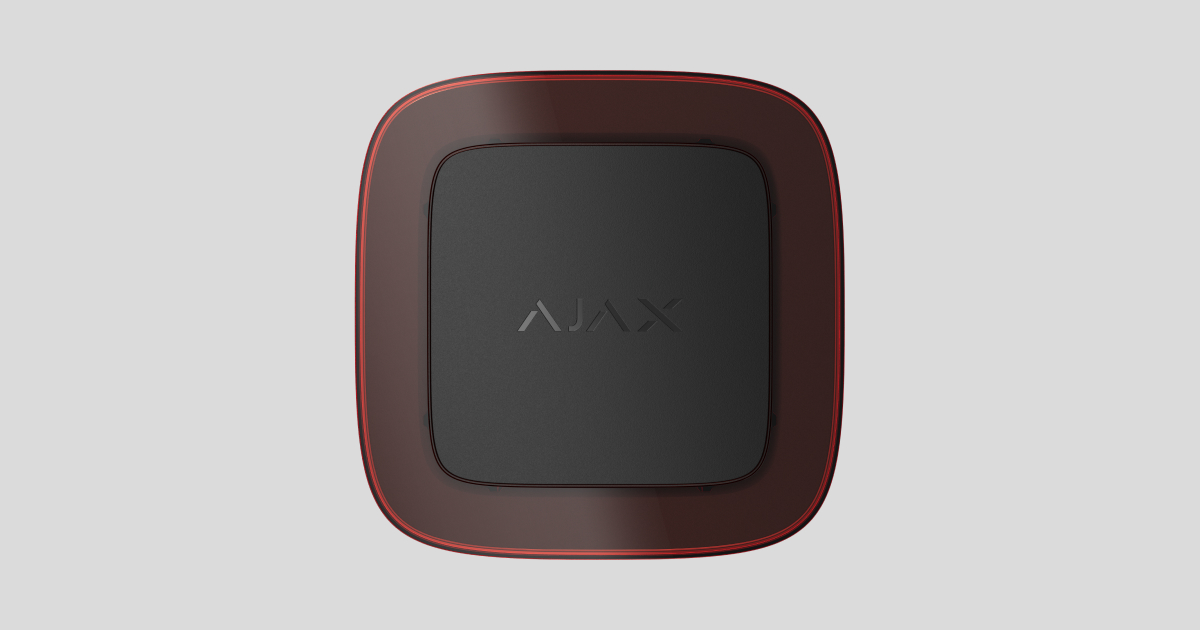

EN54 Indicator Jeweller is een draadloze externe indicator voor brandmeldsystemen die moeten voldoen aan EN 54. Het is ontworpen om te worden geïnstalleerd in de buurt van de belangrijkste EN 54-gecertificeerde melders en geeft een visuele alarmindicatie met een rood licht.

De indicator is ontworpen voor situaties waarin een melder niet direct zichtbaar is (bijvoorbeeld wanneer de melder zich achter een gesloten deur of een vals plafond bevindt). De indicator meldt de gebruiker dat een alarm afgaat wat enorm helpt om de bron van het alarm te vinden.

Het apparaat werkt op voorgeïnstalleerde batterijen en heeft geen externe voeding nodig. EN54 Indicator Jeweller monitort zijn bedrijfsstatus en informeert het systeem over fouten als deze zich voordoen.

Jeweller-protocol voor gegevensoverdracht

Jeweller is een draadloos protocol voor gegevensoverdracht dat zorgt voor een snelle en betrouwbare tweerichtingscommunicatie tussen de CIE en apparaten. Het apparaat gebruikt Jeweller om opdrachten, alarmen en gebeurtenissen te verzenden.

Gebeurtenissen naar de meldkamer verzenden

Een Ajax-systeem kan alarmen versturen naar de Ajax PRO Desktop-app en naar een meldkamer met SurGard (Contact ID), SIA (DC-09), ADEMCO 685, en andere protocollen.

Het systeem met EN54 Indicator Jeweller geïnstalleerd kan de volgende gebeurtenissen verzenden:

1. Hardwarefout/herstel van het apparaat.
2. Alarm/herstel bij lage batterijspanning.
3. Sabotage-alarm/herstel.
4. Verlies/herstel van communicatie tussen EN54 Indicator Jeweller en de CIE.

Het systeem staat toe om foutindicatie en meldingen van verlies van Jeweller-verbinding uit te schakelen voor EN54-apparaten die worden gebruikt in mobiele omgevingen, zoals brandweerwagens.

Meldingen over verbroken verbindingen met Jeweller voor EN54-apparaten uitschakelen

Wanneer er een alarm binnenkomt, weet de operator op de meldkamer precies wat en waar iets is gebeurd. De adresseerbaarheid van Ajax-apparaten maakt het mogelijk om gebeurtenissen naar Ajax PRO Desktop of de bewakingssoftware te sturen, inclusief het type apparaat, de naam, brandzone, virtuele ruimte en de locatie. Houd er rekening mee dat de lijst met verzonden waarden kan variëren afhankelijk van de bewakingssoftware en het geselecteerde communicatieprotocol voor de meldkamer.

U kunt de apparaat-ID en het zonenummer vinden in de statussen van het apparaat.

Selectie van de installatieplaats

Het apparaat is bedoeld voor installatie binnen en buiten. Houd bij het selecteren van een juiste locatie rekening met de zichtbaarheid van het led-frame, want deze bepaalt de prestaties van het apparaat.

Houd u bij het kiezen van de installatielocatie voor het apparaat aan de plaatselijke voorschriften voor brandveiligheid.

Bij de keuze waar u de EN54 Indicator Jeweller wilt plaatsen, moet u rekening houden met de factoren die de werking beïnvloeden:

• Jeweller-signaalsterkte.
• De afstand tussen het apparaat en de CIE.
• Aanwezigheid van obstakels die het radiosignaal kunnen verhinderen, zoals muren, plafonds tussen verdiepingen en grote objecten in de ruimte.

Volg bij het ontwerpen van een systeemproject altijd de plaatsingsadviezen. Alleen specialisten mogen een Ajax-systeem ontwerpen en installeren. Een lijst met erkende Ajax-partners is hier beschikbaar.

Signaalsterkte

De signaalsterkte wordt bepaald door het aantal niet-geleverde of beschadigde datapakketten in een bepaalde periode. U kunt de signaalsterkte aflezen op het pictogram in het tabblad Apparaten in de Ajax-apps:

• drie streepjes — uitstekende signaalsterkte;
• twee streepjes — goede signaalsterkte;
• één streepje — lage signaalsterkte, een stabiele werking wordt niet gegarandeerd;
• doorgestreept pictogram — geen signaal.

Houd er rekening mee dat als de signaalsterkte uitstekend is, het apparaat automatisch het zendvermogen kan aanpassen om het energieverbruik en radioverstoring te verminderen.

Voer de Jeweller-signaalsterktetest uit voordat u de installatie afrondt. De test controleert de signaalsterkte bij het maximale zendvermogen van het apparaat. Om te voldoen aan de EN 54-vereisten moet de signaalsterkte tussen het apparaat en de CIE drie streepjes bedragen.

Als de test een signaalsterkte van één of nul streepjes toont, kunnen wij niet garanderen dat het apparaat stabiel werkt. Overweeg om het apparaat te verplaatsen, want zelfs als u het 8 inch aanpast of ten opzichte van de CIE draait, kan dit de signaalsterkte aanzienlijk verbeteren. Als het signaal slecht of onstabiel blijft nadat u het verplaatst heeft, overweeg dan om een signaalversterker te gebruiken.

Raadpleeg het deel Functionaliteitstesten voor het apparaat voor meer informatie over het uitvoeren van de Jeweller-signaalsterktetest.

Plaatsen waar u het apparaat niet mag installeren

Installatie

Zorg, voordat u EN54 Indicator Jeweller installeert, dat u de optimale locatie heeft geselecteerd die voldoet aan de eisen van deze handleiding.

Dit apparaat mag alleen door een professional worden geïnstalleerd.

Om het apparaat te installeren:

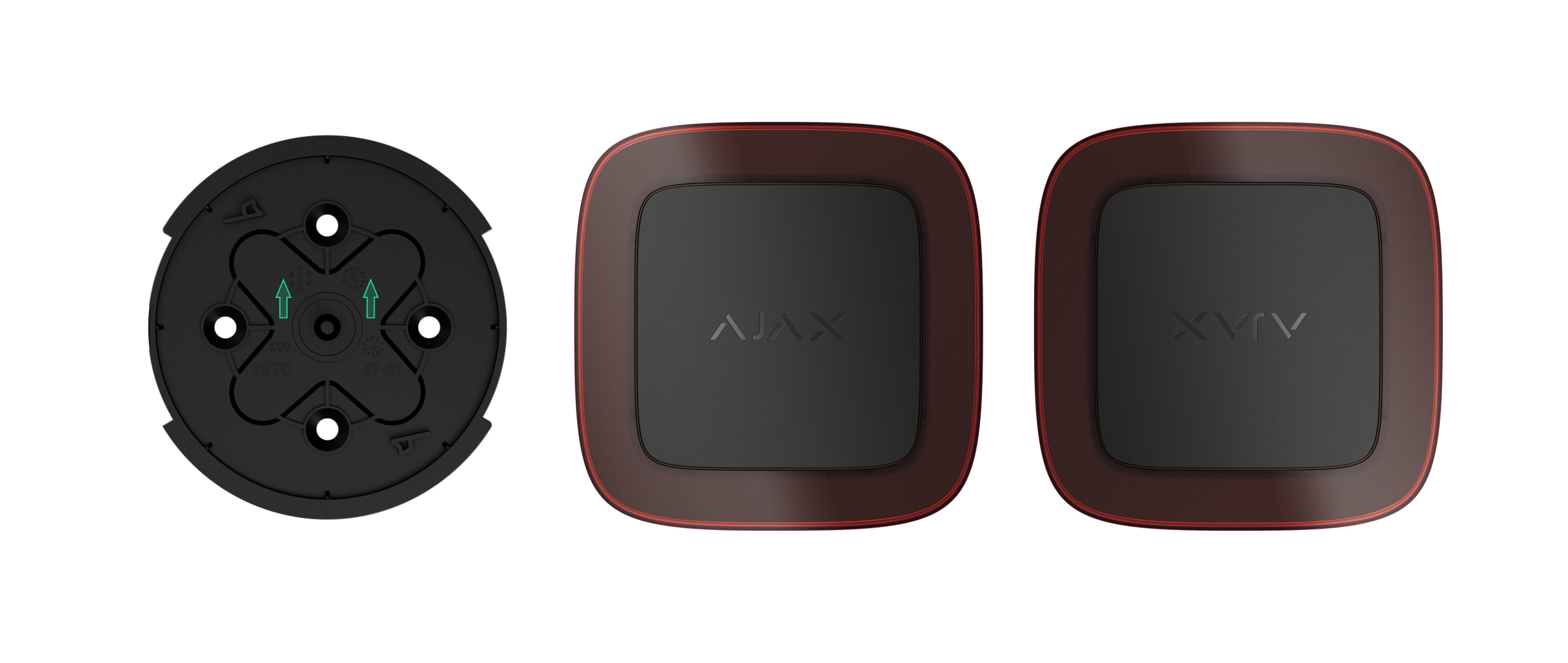

1. Verwijder het SmartBracket-montagepaneel van het apparaat. Om het paneel te verwijderen, draait u het tegen de klok in.
2. Bevestig het SmartBracket-paneel met dubbelzijdige plakband of andere tijdelijke bevestigingsmiddelen aan een oppervlak. Het ↑↑ teken op SmartBracket is uitsluitend ter informatie. Het kan u helpen om het apparaat correct uit te lijnen.





   Gebruik dubbelzijdig plakband voor tijdelijke bevestiging. Een apparaat dat met plakband is bevestigd, kan op elk moment van het oppervlak loslaten, wat tot schade kan leiden als het valt.

3. Voeg EN54 Indicator Jeweller toe aan de CIE en koppel het met brandmelders.
4. Bevestig het apparaat op het bevestigingspaneel van SmartBracket.
5. Voer de functionaliteitstest voor het apparaat uit.
6. Verwijder het apparaat van het montagepaneel.

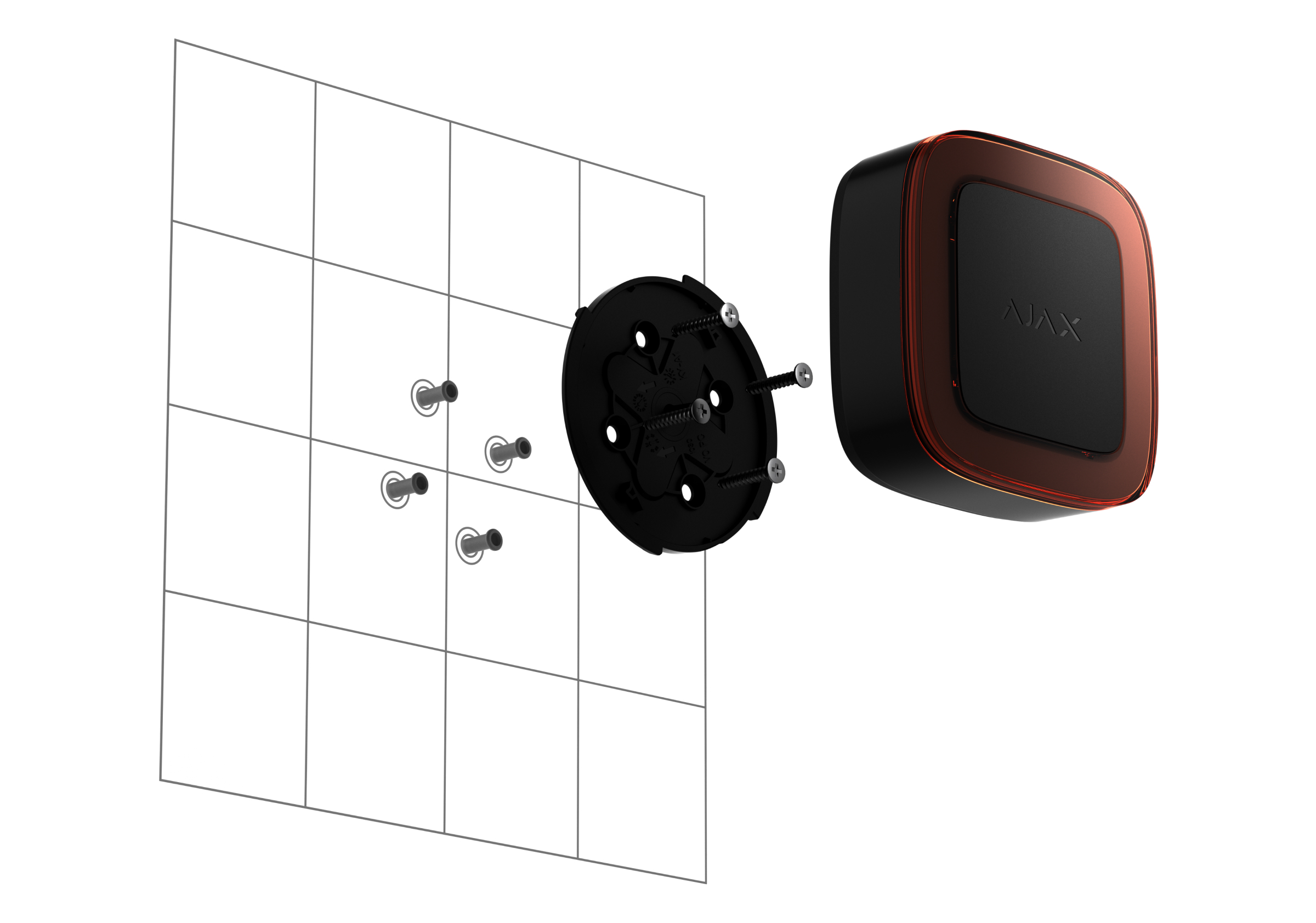

7. Bevestig het SmartBracket-paneel op het oppervlak met de meegeleverde schroeven op alle bevestigingspunten. Als u andere bevestigingsmiddelen gebruikt, let er dan op dat deze het montagepaneel niet beschadigen of vervormen.

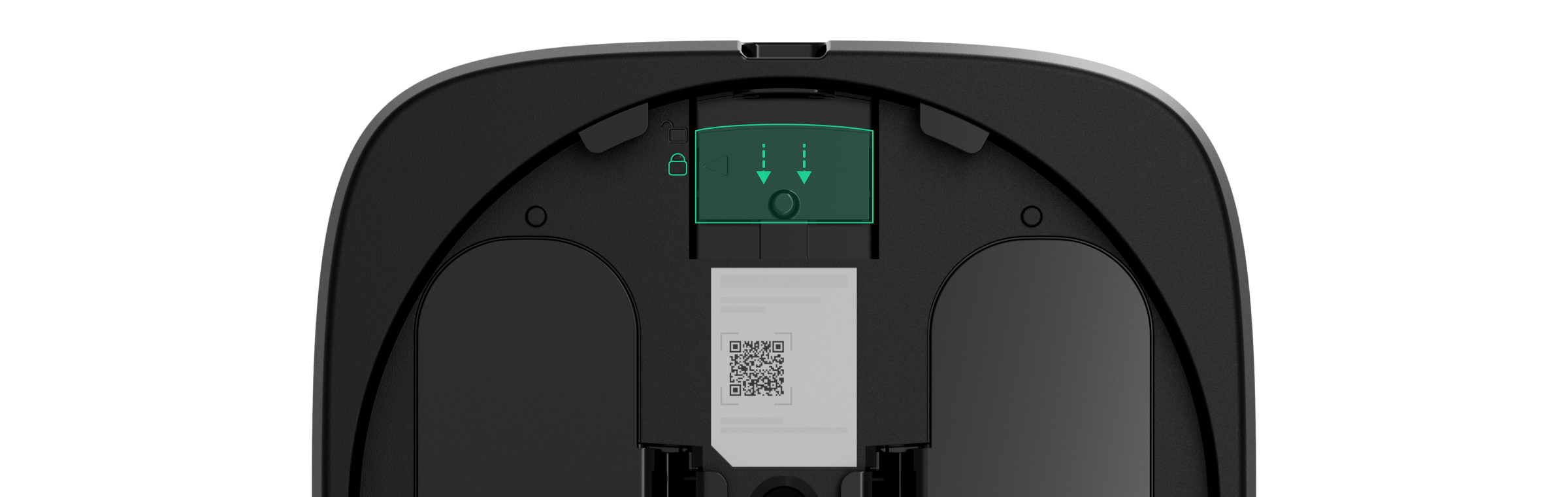

8. Om het apparaat op SmartBracket verder te bevestigen met de vergrendeling, schuift u het vergrendelmechanisme naar de positie . In dit geval moet u een speciale sleutel in de overeenkomstige opening steken om het montagepaneel te verwijderen.



9. Bevestig het apparaat op het bevestigingspaneel van SmartBracket.
10. Pas indien nodig de positie van het apparaat aan. Het SmartBracket-montagepaneel maakt het mogelijk om de melder tot 55° te draaien.

Aan het systeem toevoegen

De CIE en het apparaat moeten werken met dezelfde radiofrequentie, anders zijn ze incompatibel. Het radiofrequentiebereik van het apparaat kan per regio verschillen. We raden aan om Ajax-apparaten in dezelfde regio te kopen en gebruiken. U kunt de reikwijdte van de radiofrequenties verifiëren met de technische ondersteuningsdienst.

Voordat u een apparaat toevoegt

1. Installeer de Ajax-app.
2. Log in op uw account of maak een nieuwe aan.
3. Selecteer een space of maak een nieuwe aan.
4. Voeg minstens één virtuele ruimte toe.
5. Voeg een compatibele CIE toe aan de space. Zorg dat de CIE aanstaat en toegang heeft tot het internet via een ethernetkabel, wifi, en/of een mobiel netwerk.
6. Controleer de status in de Ajax-app om er zeker van te zijn dat de space is uitgeschakeld en de CIE geen update start.

Alleen een PRO of beheerder van een space met rechten om het systeem te configureren kan een apparaat aan de CIE toevoegen.

Toevoegen aan de CIE

1. Open een Ajax-app. Selecteer de space waaraan u het apparaat wilt toevoegen.
2. Ga naar het tabblad Apparaten en selecteer Apparaat toevoegen.

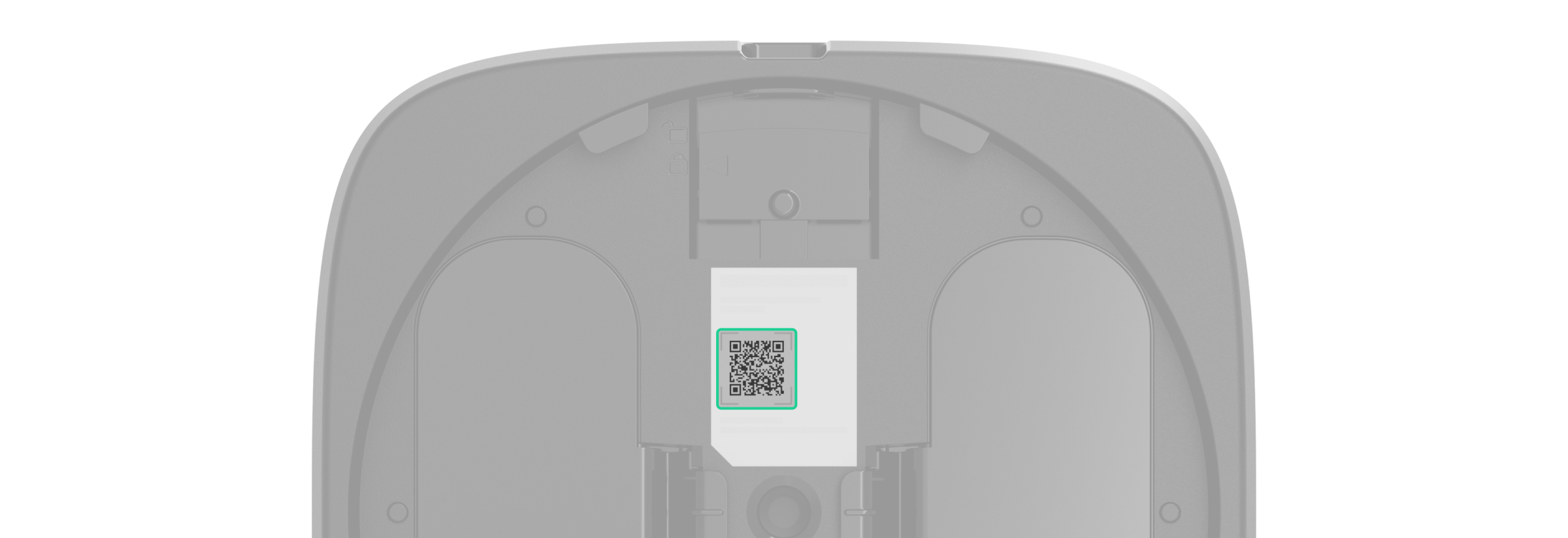

3. Scan de QR-code of voer het identificatienummer van het apparaat handmatig in. De QR-code met identificatienummer staat op het apparaat onder het SmartBracket-montagepaneel. De QR-code staat ook op de verpakking van het apparaat.



4. Geef het apparaat een naam.
5. Selecteer een brandzone en een virtuele ruimte.
6. Geef indien nodig de locatie van het apparaat op in het veld Locatie.
7. Selecteer Apparaat toevoegen, en het aftellen begint.

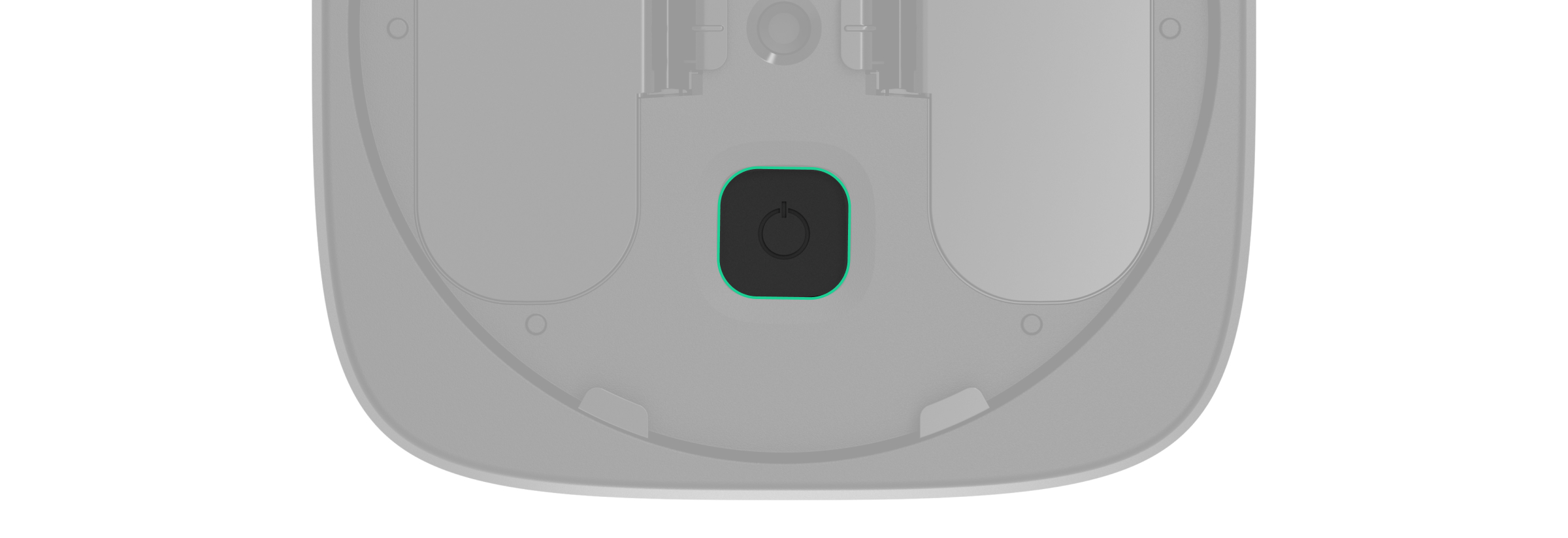

8. Schakel het apparaat in door de aan/uit-knop 3 seconden lang ingedrukt te houden.



Zodra het apparaat is toegevoegd aan de CIE, verschijnt het in de lijst met CIE-apparaten in de Ajax-app. De updatefrequentie voor de status van apparaten in de lijst hangt af van de instellingen van Jeweller en bedraagt standaard 36 seconden.

Als de verbinding mislukt, probeer het dan nog eens binnen 5 seconden. Als het maximum aantal apparaten wat toegevoegd kan worden aan de CIE is bereikt, ontvangt u een foutmelding wanneer u probeert om er meer toe te voegen.

EN54 Indicator Jeweller werkt met slechts één CIE. Als het is toegevoegd aan een nieuwe CIE, stopt het met het verzenden van opdrachten naar de oude. Door het apparaat aan een nieuwe CIE toe te voegen, wordt het niet automatisch uit de apparatenlijst van de oude CIE verwijderd. Dit moet gedaan worden via de Ajax-app.

Koppelen met brandmelders

Zodra de externe indicator aan de CIE is toegevoegd, moet deze worden gekoppeld aan de vereiste brandmelders zodat deze hun alarmen kan melden. Anders kan de indicator hun alarmen niet melden.

EN54 Indicator Jeweller moet worden gekoppeld aan brandmelders door een brandscenario in het systeem aan te maken.

Het brandscenario waarbij de indicator wordt gekoppeld aan de brandmelders telt als één scenario voor de totale limiet aan scenario’s van de CIE.

Om EN54 Indicator Jeweller te koppelen met brandmelders in een Ajax-app:

1. Selecteer een space en ga naar:
   • Beheer → Instellingen → Scenario’s en schema
2. Druk op Scenario toevoegen en selecteer het type Brandscenario’s (EN 54).
3. Specificeer:
   1. Naam van het scenario.
   2. Aanleiding. Selecteer de apparaten die brand detecteren en het scenario kunnen activeren.
   3. Uitvoerders. Selecteer EN54 Indicator Jeweller en, indien nodig, andere apparaten die personen kunnen alarmeren of systemen kunnen beheren.
   4. Scenariomeldingen. Stel in of er meldingen naar systeemgebruikers worden gestuurd wanneer een scenario wordt uitgevoerd.
4. Klik op Opslaan.

Let op dat uitvoerders (bijv. EN54 Indicator Jeweller) alleen in één brandalarmscenario gebruikt kunnen worden. Als een uitvoerapparaat aan een ander scenario is toegewezen, verwijdert het systeem deze uit het oorspronkelijke scenario.

Testen van de functionaliteit

Een Ajax-systeem biedt verschillende soorten testen om de juiste installatieplaats voor apparaten te selecteren. Voor EN54 Indicator Jeweller zijn de volgende tests beschikbaar:

• Jeweller-signaalsterktetest — om de signaalsterkte en stabiliteit tussen de CIE (of de signaalversterker) en het apparaat te bepalen via het draadloze Jeweller-protocol voor gegevensoverdracht op de installatielocatie.
• Alarmindicatietest — om de led-indicatie te controleren en ervoor te zorgen dat het alarmsignaal binnen goed zichtbaar is.

Om de test uit te voeren:

1. Open een Ajax-app. Selecteer een space met het toegevoegde apparaat.
2. Ga naar het tabblad Apparaten .
3. Selecteer EN54 Indicator Jeweller.
4. Ga naar de instellingen door op het tandwielpictogram .
5. Selecteer de Jeweller-signaalsterktetest of Alarmindicatietest.

U kunt ook de Alarmindicatietest uitvoeren op het touchscreen van de CIE.

Pictogrammen

Pictogrammen in een Ajax-app geven enkele statussen van EN54 Indicator Jeweller weer. U kunt de pictogrammen controleren in het tabblad Apparaten .

Pictogram	Betekenis
	Jeweller-signaalsterkte. Dit geeft de signaalsterkte tussen de CIE of de signaalversterker en het apparaat weer. De aanbevolen waarde is 3 streepjes. Meer informatie
	Laadniveau van de batterij van het apparaat. Meer informatie
	Het apparaat is verbonden via een signaalversterker. Meer informatie
	Het led-frame knippert.
	Er is een test van het apparaat gaande.
	EN54 Indicator Jeweller heeft een fout. De lijst met fouten is beschikbaar in de statussen van het apparaat.
	EN54 Indicator Jeweller is uitgeschakeld.
	Het apparaat heeft de verbinding met de CIE verloren of de CIE heeft de verbinding met de Ajax Cloud-server verloren.
	Het apparaat is niet overgezet naar de nieuwe CIE. Meer informatie

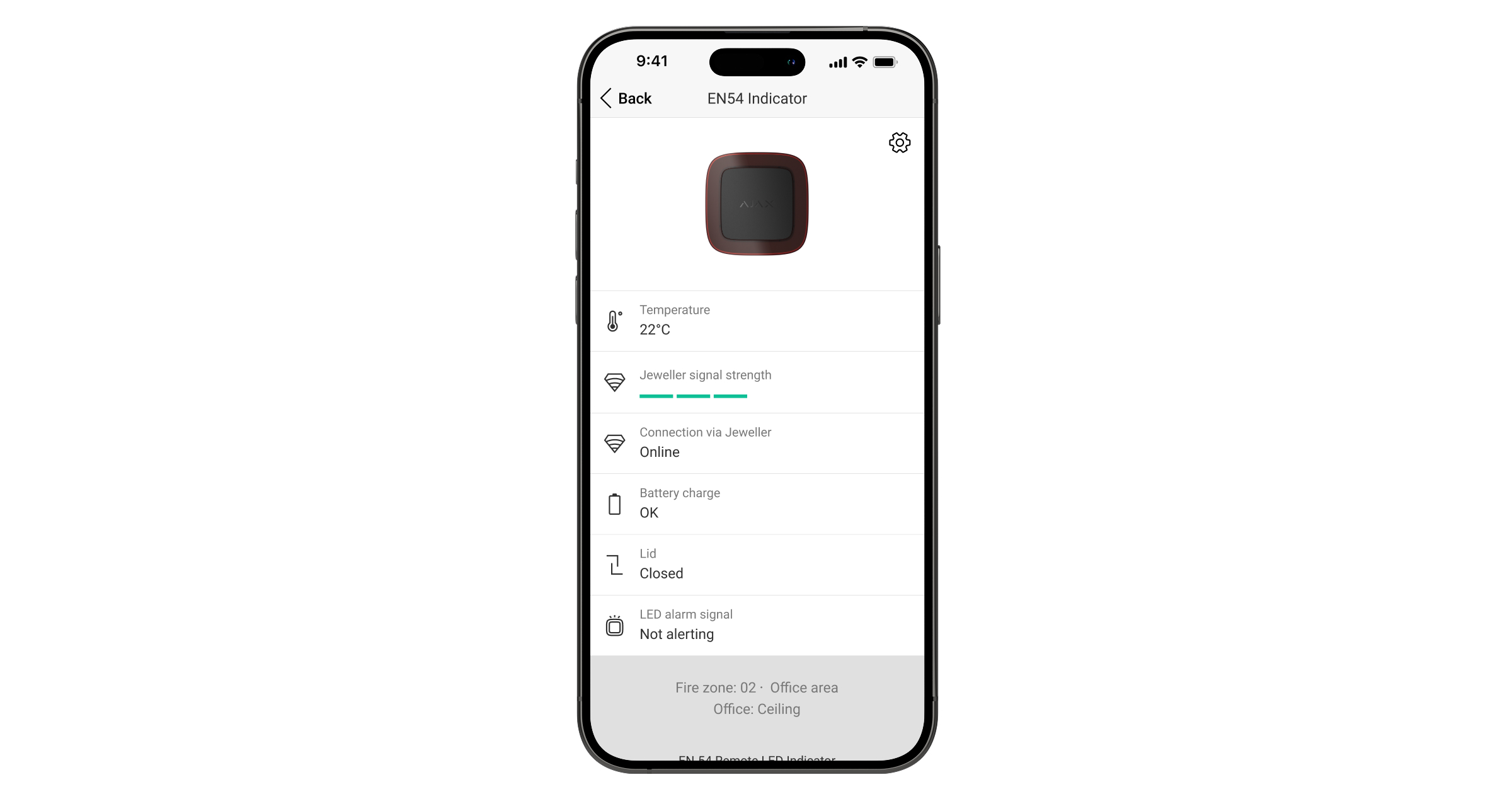

Statussen

Het statusscherm bevat informatie over het apparaat en de bedrijfswaarden. U kunt de statussen van EN54 Indicator Jeweller vinden in de Ajax-apps:

1. Ga naar het tabblad Apparaten .
2. Selecteer EN54 Indicator Jeweller uit de lijst.

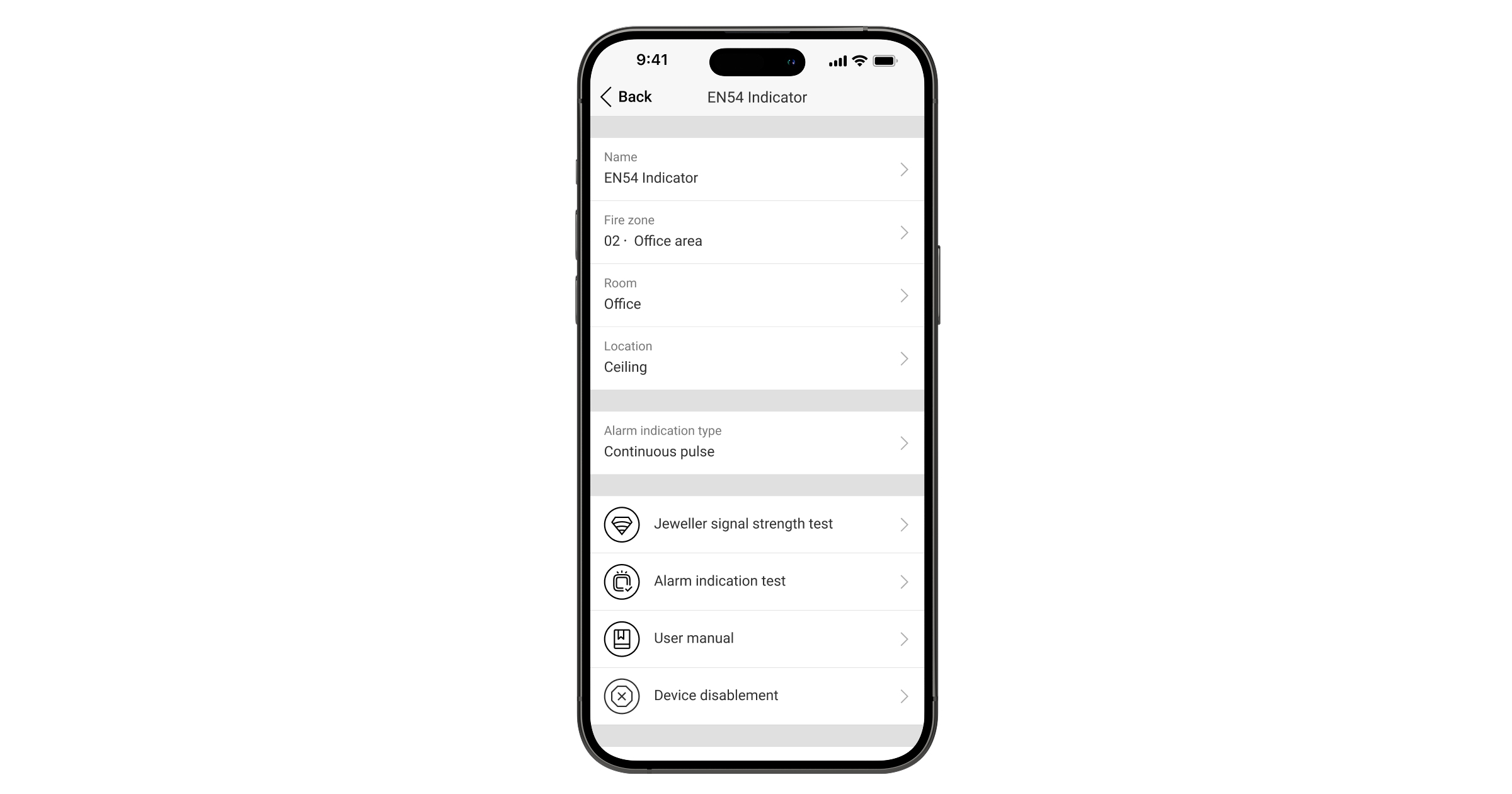

Instellingen

Om de instellingen van EN54 Indicator Jeweller te wijzigen in een Ajax-app:

1. Ga naar het tabblad Apparaten .
2. Selecteer EN54 Indicator Jeweller uit de lijst.
3. Ga naar de Instellingen .
4. Configureer de vereiste instellingen.
5. Selecteer Terug om de nieuwe instellingen op te slaan.

Indicatie

De led-indicatie van EN54 Indicator Jeweller licht rood op afhankelijk van de status van het apparaat.

Fouten

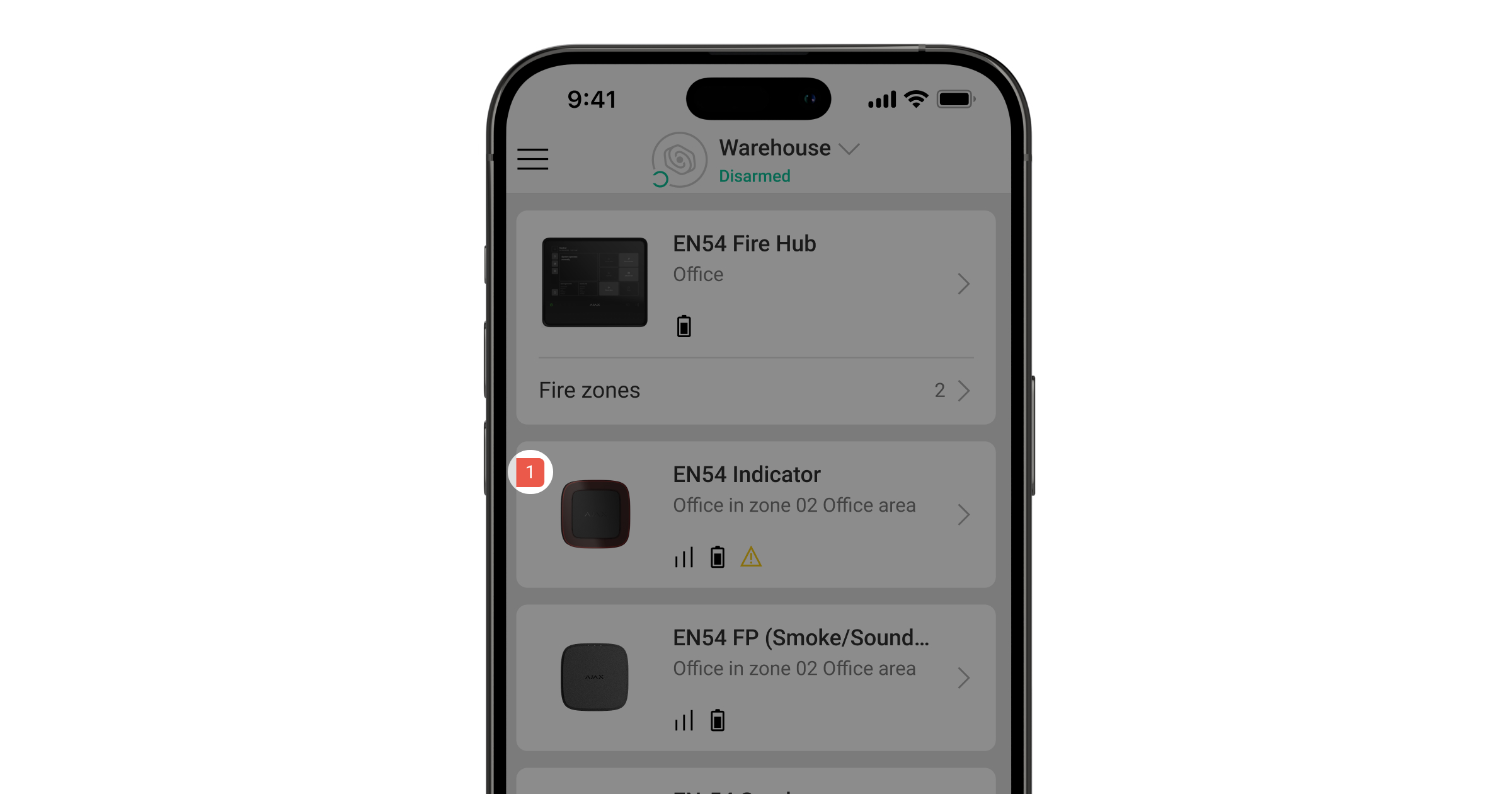

Wanneer een fout van EN54 Indicator Jeweller wordt gedetecteerd, toont een Ajax-app een foutenteller op het pictogram van het apparaat. Alle fouten worden aangegeven in de statussen van het apparaat. Velden met storingen worden geel gemarkeerd. Fouten worden ook weergegeven op het tabblad Beheer op het scherm van de CIE. Meer details over de fout zijn te vinden in de tabbladen Gebeurtenissen of Brandzones van de CIE.

EN54 Indicator Jeweller geeft een fout weer als:

• Het apparaat verwijderd is van het SmartBracket-montagepaneel of de integriteit ervan aangetast is (een sabotagebeveiliging is geactiveerd).
• Er geen verbinding met de CIE of de signaalversterker is via Jeweller.
• De batterij van het apparaat bijna leeg is.
• Het apparaat defect is.

Een beheerder of een gebruiker met toegangsniveau 2 kan de meldingen van Jeweller-verbindingsverlies uitschakelen. De functie Meldingen deactiveren staat toe om foutindicatie en meldingen van verlies van Jeweller-verbinding uit te schakelen voor EN54-apparaten die worden gebruikt in mobiele omgevingen, zoals brandweerwagens.

Onderhoud

Controleer regelmatig of het apparaat werkt. Verwijder stof, spinnenwebben en ander vuil van de behuizing van de melder. Gebruik een zachte, droge doek die geschikt is voor het onderhoud van de apparatuur. Gebruik geen middelen die alcohol, aceton, benzine of andere actieve oplosmiddelen bevatten om het apparaat te reinigen.

De voorgeïnstalleerde batterijen bieden tot 5 jaar zelfstandige werking met de standaard Jeweller-instellingen (polling-interval van 36 seconden). Het systeem stuurt een melding als de batterijen bijna leeg zijn.

We raden aan om de batterijen direct te vervangen nadat u de melding heeft ontvangen. Het is raadzaam om Huiderui CR123A LiMnO₂ (3 V; 1.600 mAh) batterijen te gebruiken.

Zorg ervoor dat de batterijen met de juiste polariteit worden geïnstalleerd. De polariteit is aangegeven in de behuizing. Voer, na het vervangen van de batterijen, de functionaliteitstest uit om ervoor te zorgen dat het apparaat correct werkt.

Technische specificaties

Garantie

De garantie op de producten van de Limited Liability Company, “Ajax Systems Manufacturing”, is 2 jaar geldig na aankoop.

Als het apparaat niet goed werkt, raden we aan om eerst contact op te nemen met de technische ondersteuning van Ajax. In de meeste gevallen kunnen technische problemen op afstand worden opgelost.

Contact opnemen met de technische ondersteuning:

• e-mail
• Telegram

Gefabriceerd door “AS Manufacturing” LLC
