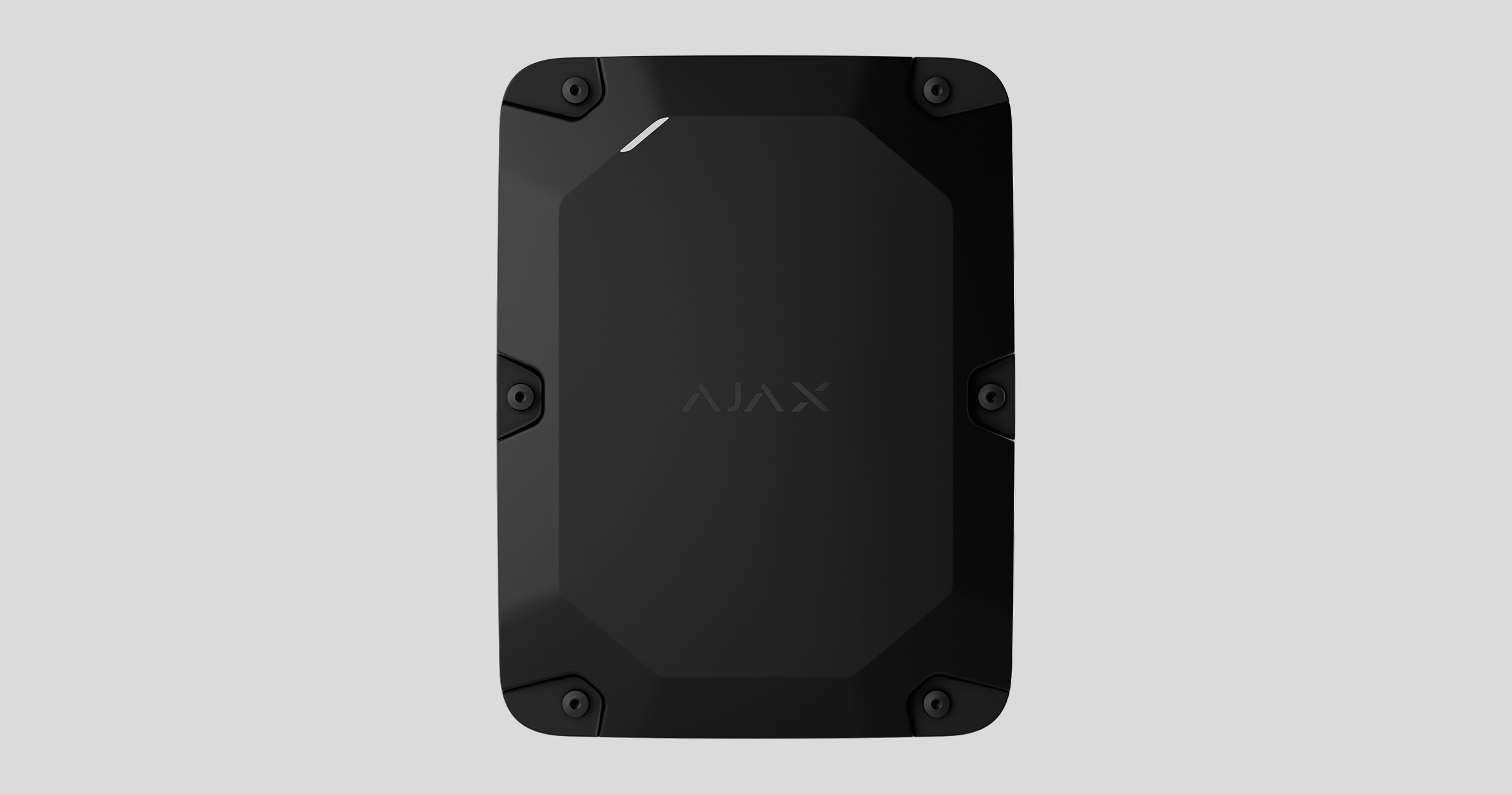

Case E (395) is de waterdichte behuizing voor een compatibele Ajax-hub met een interne batterij. De volledige set bevat de sabotagebeveiligingen die de behuizing en de apparaten beschermen tegen sabotage. Case E (395) is ontworpen voor gebruik binnen en buiten.

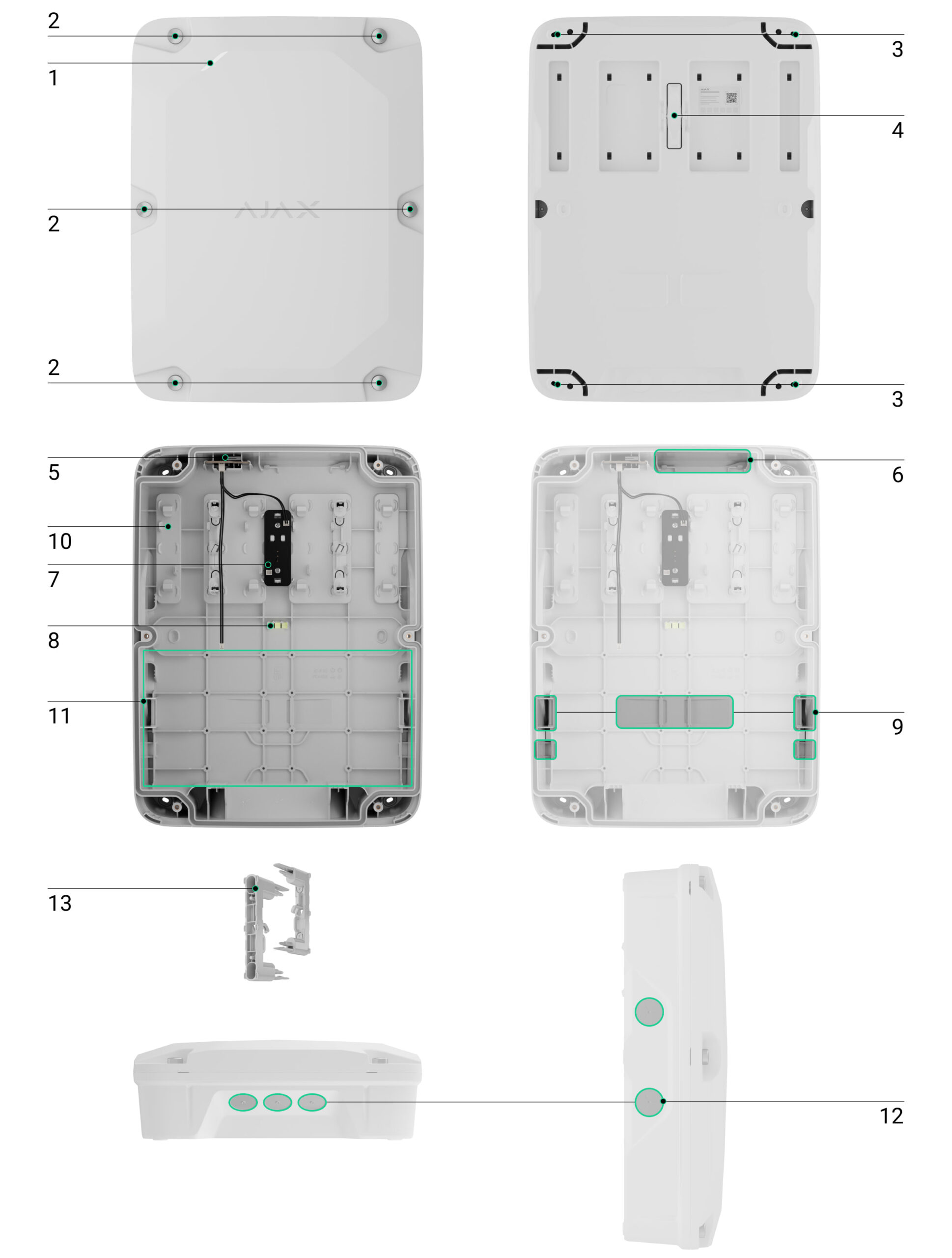

Functionele elementen
- Lampje dat de status van de hub aangeeft.
- Bevestigingsschroeven om het deksel van de behuizing te bevestigen. Draai ze los met de meegeleverde inbussleutel (Ø 4 mm).
- Gaten om de behuizing op het oppervlak te bevestigen.
- Sabotagebeveiliging aan de achterzijde. Wordt gebruikt om een sabotagealarm te activeren bij pogingen om de behuizing van het oppervlak los te maken.
- De sabotagebeveiliging die pogingen detecteert om het deksel van de behuizing te verwijderen. Verbonden met de hub en een andere sabotagebeveiliging met gebundelde kabels.
- Slot voor een compatibele Ajax-module.
- De sabotagebeveiliging detecteert pogingen om de behuizing van het oppervlak los te maken. Verbonden met een andere sabotagebeveiliging via een gebundelde kabel.
- Waterpas om de hellingshoek van de behuizing tijdens de installatie te controleren.
- Bevestigingsmiddelen om de kabels vast te zetten met kabelbinders en een interne batterij met een klittenbandsluiting.
- Openingen om houders te installeren.
- Plaats voor een interne batterij.
- Uitsparingen voor het boren van gaten om kabelwartels en kabels langs beide zijden en de onderkant van de behuizing te leiden.
- Module Holder (type A) — 2 stuks. (inbegrepen in de complete set).
Compatibele apparaten
U kunt één Ajax-hub, één module en één interne batterij installeren in Case E (395). De volgende apparaten zijn compatibel:
- Ajax-hubs:
- Modules:
- Batterijen¹:
¹ Case E (395) ondersteunt de installatie van batterijen van derden. Controleer de grootte van de batterij voor installatie.
Belangrijkste kenmerken
Case E (395) is ontworpen voor installatie binnen en buiten en biedt ruimte voor een Ajax-hub, een module en een interne batterij. De behuizing is goed beschermd tegen weersomstandigheden en verontreinigingen.

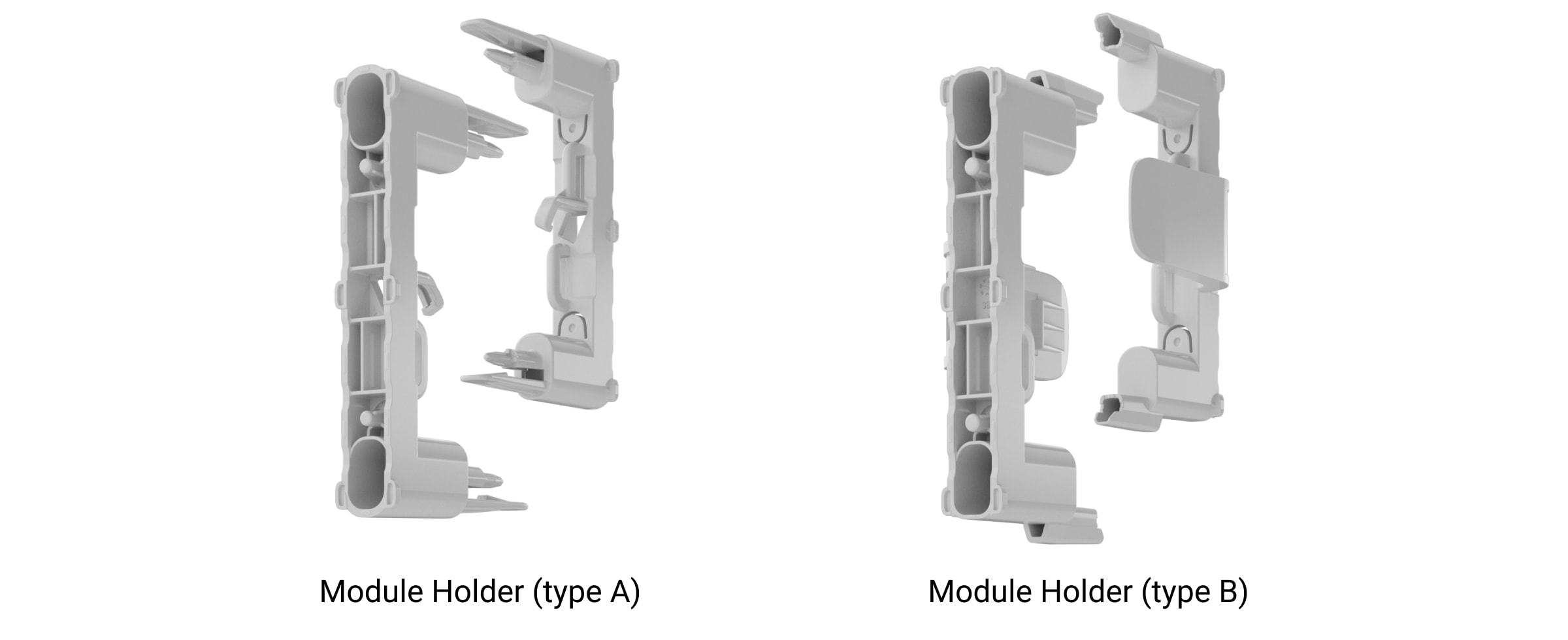

De behuizing heeft zes openingen voor plastic houders voor een Ajax-hub. De houders zijn verkrijgbaar in twee versies:
- Module Holder (type A) wordt gebruikt voor Hub BP Jeweller (without casing) en Superior MegaHub (without casing);
- Module Holder (type B) wordt gebruikt voor Superior Hub Hybrid 2 (without casing) en Superior Hub Hybrid (4G) (without casing) te installeren.
De volledige set bevat twee Module Holder (type A). Extra houders kunnen indien nodig apart worden aangeschaft.
De behuizing heeft twee sabotagebeveiligingen. De eerste detecteert pogingen om het deksel te openen, en de tweede pogingen om de behuizing van het oppervlak los te maken. De eerste sabotagebeveiliging is verbonden met de tweede en met de hub via de kabels die bij de volledige set zijn inbegrepen. Bij een sabotagepoging ontvangen gebruikers en de meldkamer een melding dat de sabotagebeveiliging is geactiveerd.
Case E (395) heeft bevestigingen om de kabels vast te zetten voor handig kabelbeheer in de behuizing. De behuizing heeft uitsparingen waarin u de boor kunt plaatsen als u gaten moet boren en de kabels langs de zij- of onderkant moet leiden.
De waterpas maakt het mogelijk om de hellingshoek van de houder tijdens de installatie te controleren. De ruime gaten zorgen ervoor dat de behuizing correct kan worden geïnstalleerd, zelfs als er fouten worden gemaakt.
Case E (395) heeft batterijhouders aan de onderkant van de behuizing om te voorkomen dat de batterijen er per ongeluk uitvallen. De complete set bevat twee klittenbandsluitingen om de batterij vast te zetten.
Selectie van een installatieplaats
Het wordt aanbevolen een installatielocatie te kiezen waar Case E (395) niet zichtbaar is. Dit verkleint de kans op sabotage van het systeem. Houd er rekening mee dat de behuizing is ontworpen voor gebruik buiten en binnen.
Bevestig de behuizing op een vlak, verticaal oppervlak. Verticale installatie is nodig zodat de sabotagebeveiliging reageert als iemand probeert de behuizing los te maken.
De installatieplaats van Case E (395) moet voldoen aan de aanbevelingen voor het monteren van apparaten die in de behuizing zijn geïnstalleerd.
Volg bij het ontwerpen van het systeem altijd de plaatsingsadviezen. Alleen specialisten mogen een Ajax-systeem ontwerpen en installeren. Een lijst met erkende Ajax-partners is hier beschikbaar.
Plaatsen waar u de behuizing niet mag installeren
- Op plaatsen waar de temperatuur en de vochtigheidsgraad niet overeenkomen met de opgegeven bedrijfswaarden. Dit kan de behuizing en de apparaten erin beschadigen.
- In direct zonlicht, als de behuizing zwart is. Dit kan ertoe leiden dat de apparaten in de behuizing oververhit raken en dat hun elektrische componenten beschadigd raken. Installeer indien mogelijk op schaduwrijke plaatsen.
- Op oneffen oppervlakken. De achterste sabotagebeveiliging wordt mogelijk niet geactiveerd als wordt geprobeerd de behuizing van het oppervlak los te maken. Kies vlakke verticale oppervlakken om de behuizing te installeren.
De installatie voorbereiden
Kabelmanagement
Als u kabels gaat leggen, raadpleeg dan de elektrische en brandveiligheidsvoorschriften in uw regio. Volg deze normen en voorschriften zorgvuldig op.
Kabels leggen
Als u kabels in de behuizing moet leiden (bijvoorbeeld een externe voeding, ExternalAntenna, ethernet, glasvezelkabels, enz.), kunt u de kabels vanaf de zij- of onderkant van de behuizing leiden.

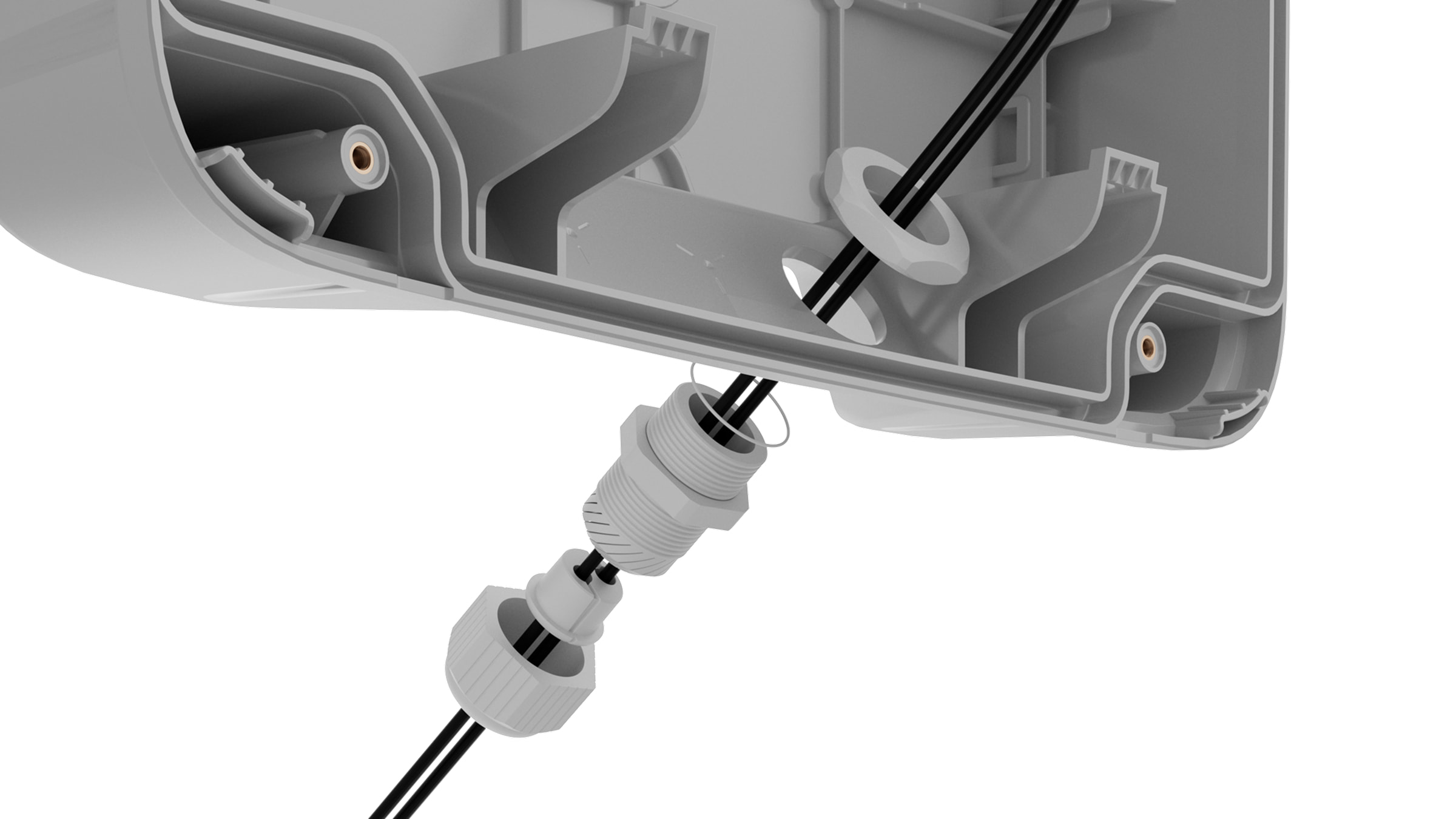

Om kabels te geleiden, boor gaten volgens de uitsparingen in de behuizing, rekening houdend met de grootte van de kabelwartel. Er zijn twee uitsparingen aan elke kant van de behuizing en drie aan de onderkant. We raden aan een gatzaag van Ø22,5 mm te gebruiken voor plastic en PG16-waterdichte kabelwartels.
De volledige set van de behuizing bevat verschillende afsluitringen met meerdere gaten. De afdichtingsring voorkomt dat water, stof en andere verontreinigingen de behuizing binnenkomen. Gebruik de afsluitring die overeenkomt met het aantal en de types kabels die u gebruikt.
Het is cruciaal om met een zaag een nauwkeurig gat te maken en de kabelwartel correct te installeren. Anders kan de beschermingsklasse van de behuizing niet worden gegarandeerd.
Gebruik bij het doorvoeren van kabels in de behuizing waterdichte kabelwartels met een beschermingsklasse die gelijk is aan of hoger is dan de IP-classificatie van de behuizing. Als u een kabelwartel met een lagere beschermingsklasse gebruikt, wordt de IP-classificatie van de behuizing verlaagd tot die klasse.
Kabels voorbereiden voor aansluiting
Raadpleeg voor specifieke eisen voor kabelvoorbereiding de gebruikershandleiding van het apparaat dat in Case E (395) wordt geïnstalleerd. Volg deze vereisten om te zorgen dat het apparaat correct werkt.
Gebruikershandleidingen voor Ajax-apparaten zijn te vinden op de pagina Ajax Support.
Installatie
Zorg dat u voor de installatie van Case E (395) een optimale locatie heeft gekozen die voldoet aan de eisen van deze handleiding.

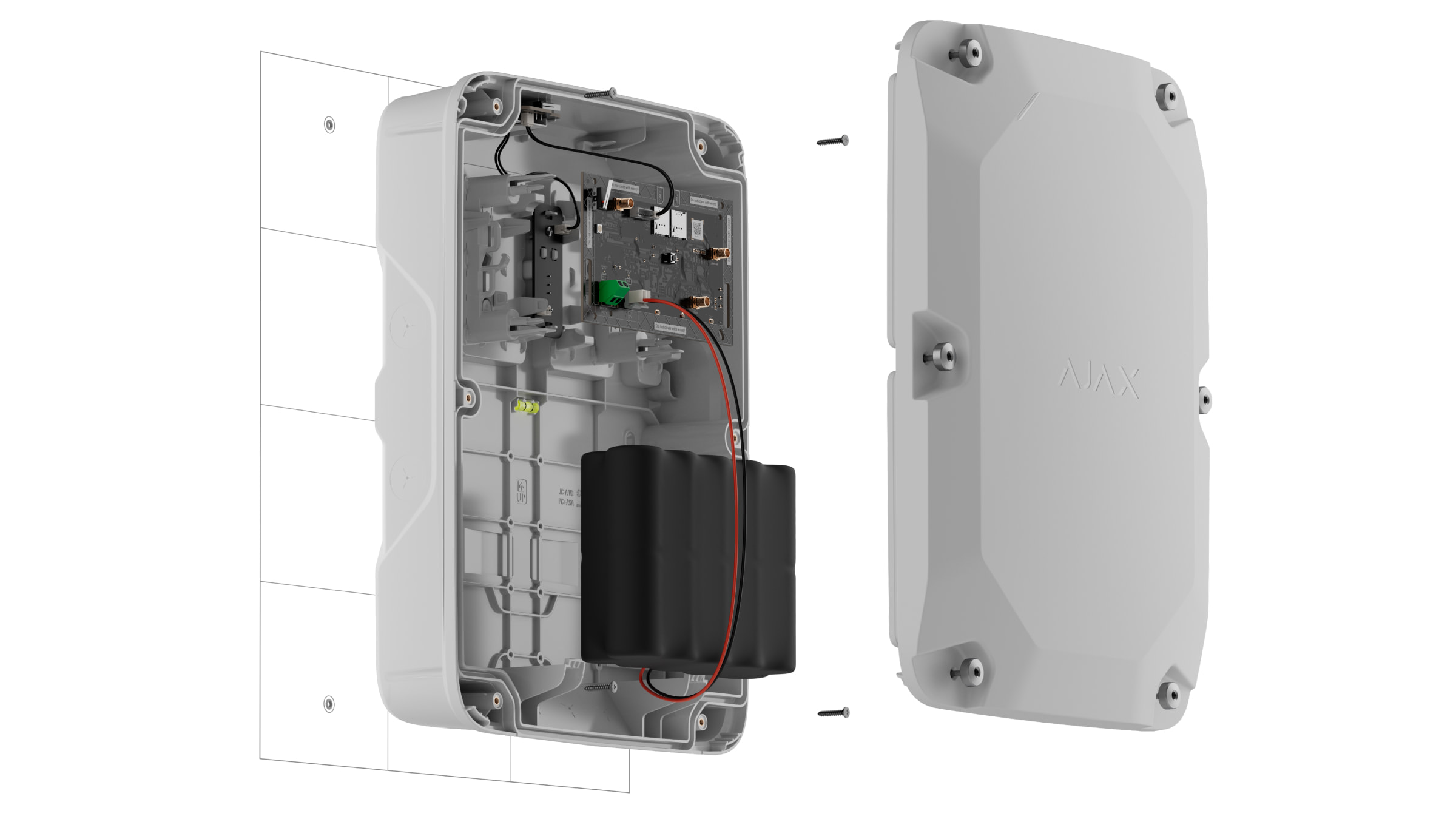

Om de behuizing te installeren:

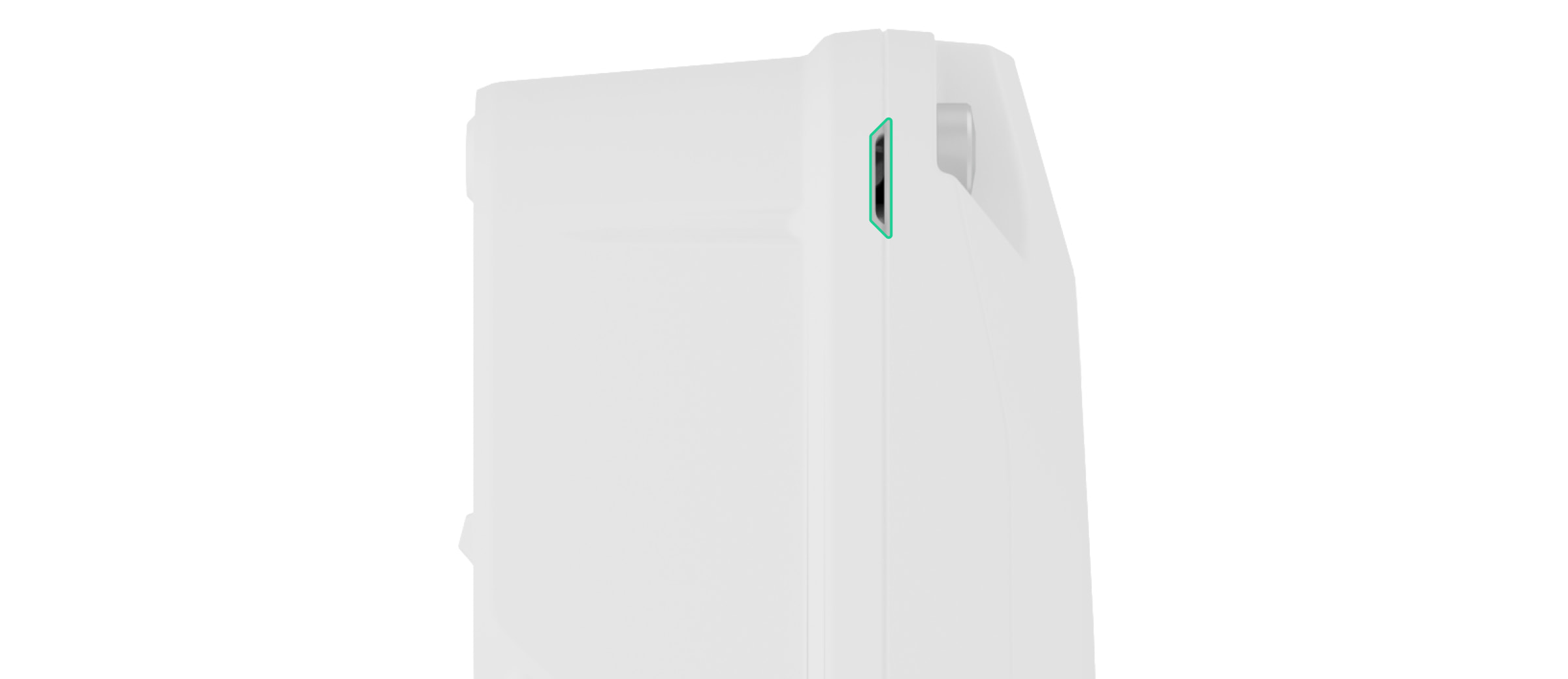

- Schroef het voordeksel van de behuizing los. Steek een platte schroevendraaier in de uitsparing tussen het deksel en de achterkant van de behuizing om het deksel eruit te wrikken. Er zijn twee uitsparingen in de rechter- en linkerbovenhoek van de behuizing.
- Bereid indien nodig gaten voor om de kabels in de behuizing te leiden. Voor meer informatie, zie het deel Kabelgeleiding.
- Gebruik alle bevestigingspunten om de behuizing op het oppervlak te bevestigen op de geselecteerde installatielocatie met de meegeleverde schroeven.
- Installeer de plastic houders in de gleuven in de behuizing. Raadpleeg de onderstaande schema’s om te zien hoe u de houders voor een specifiek hub-paneel kunt positioneren.

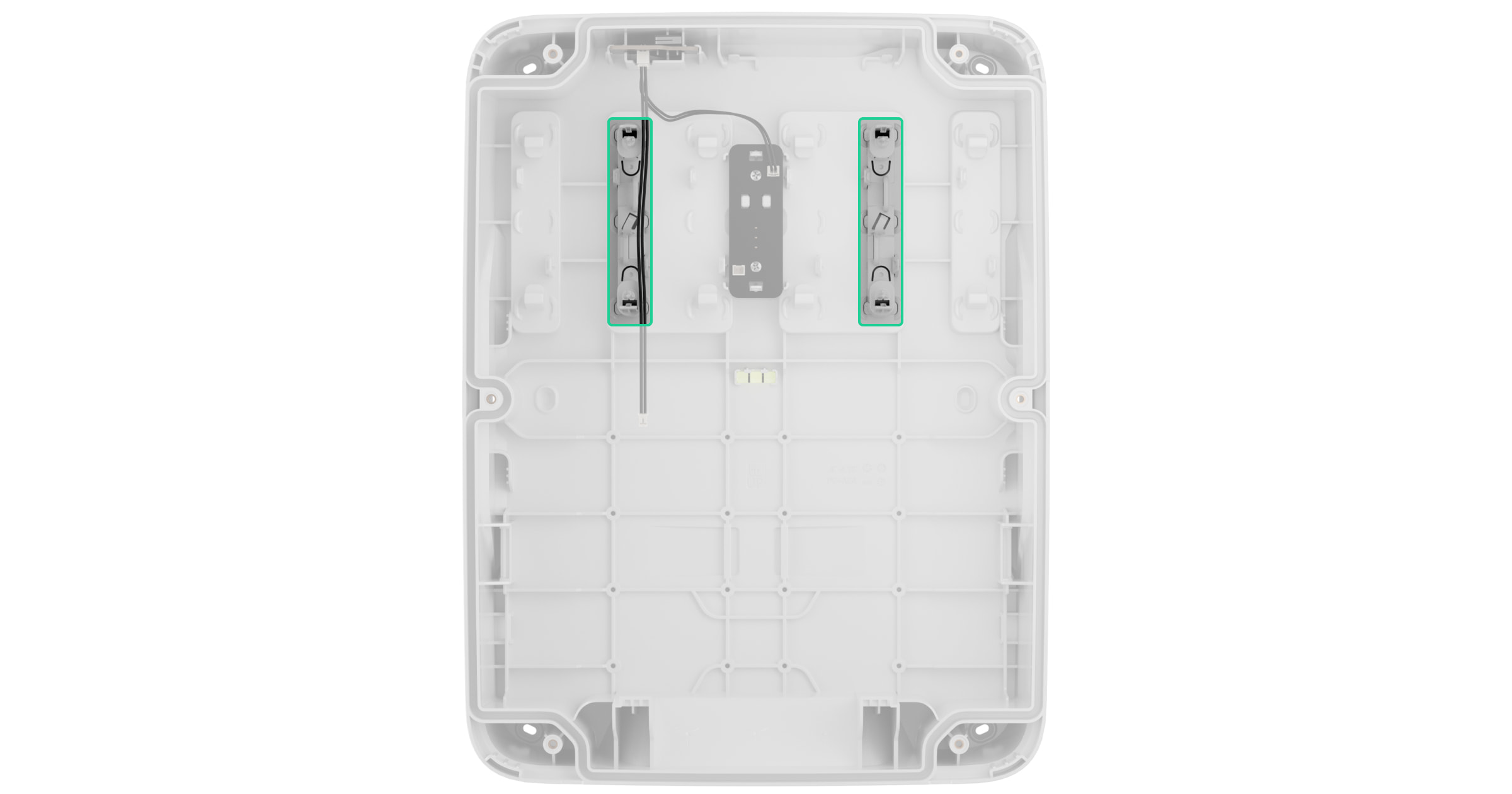

Module Holder (type A) — 2 stuks

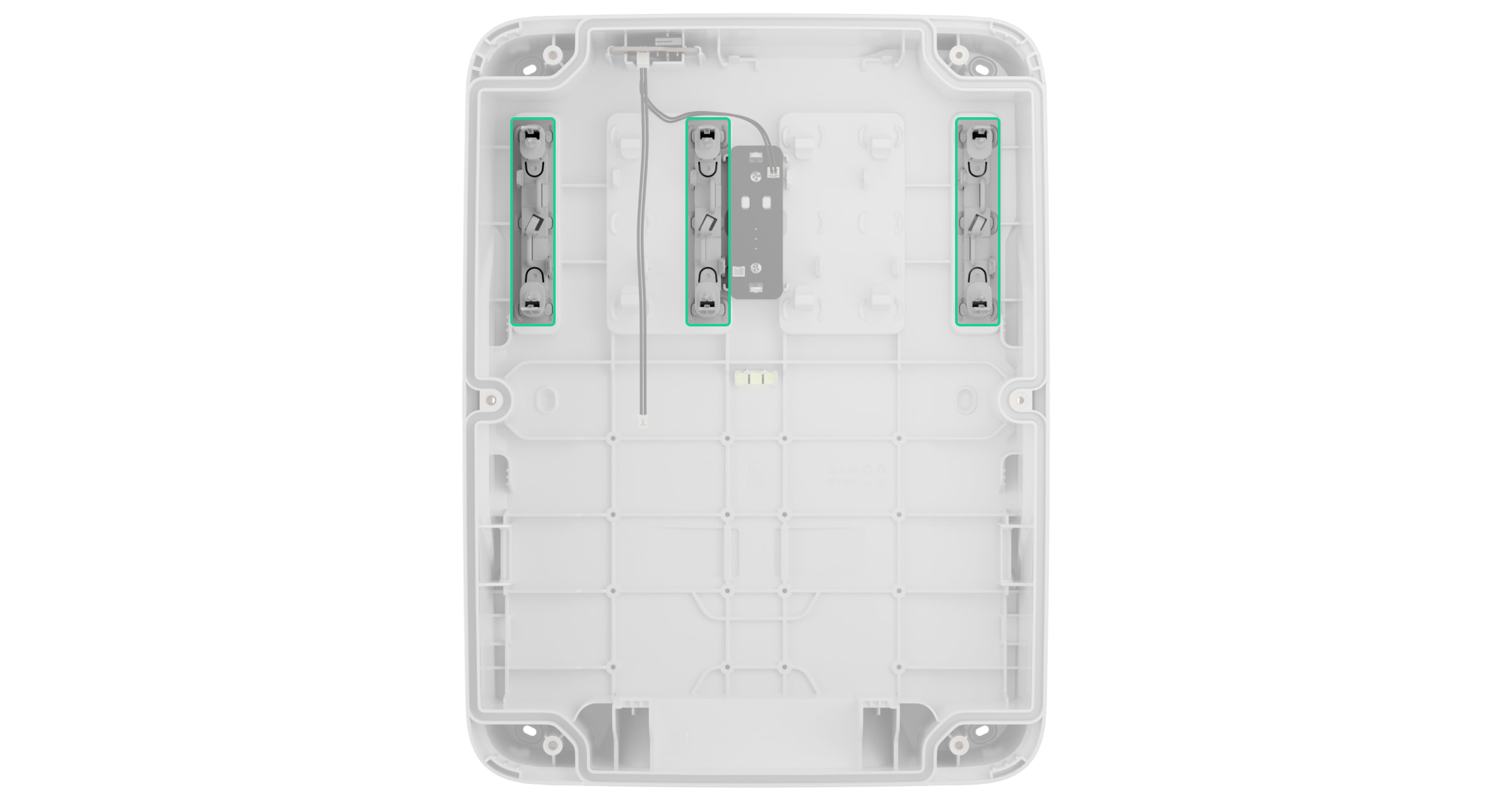

Module Holder (type A) — 3 stuks

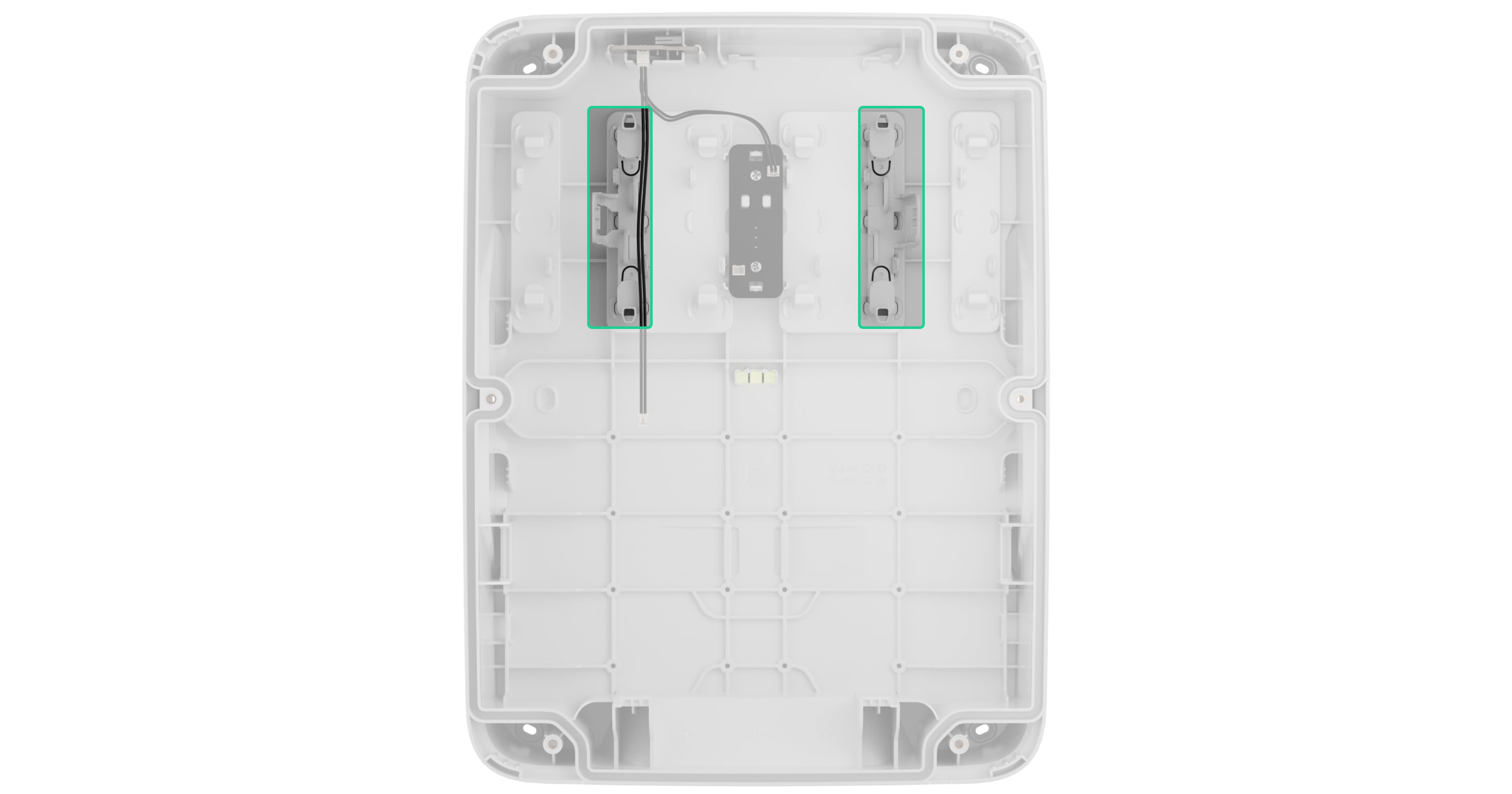

Module Holder (type B) — 2 stuks
Module Holder (type B) — 2 stuks
- Installeer het hub-paneel op de houders in de behuizing.
- Installeer indien nodig het paneel van de module in de behuizing.
- Verbind de sabotagebeveiliging van het deksel met het hub-paneel via de meegeleverde kabel.
- Verbind indien nodig andere kabels met de overeenkomstige aansluitingen op de hub en het paneel van de module.
- Plaats de interne batterij in de daarvoor bestemde houders in de behuizing. Bevestig de batterij met de band.
- Sluit de interne batterij aan op de bijbehorende hub-aansluiting. Houd u aan de juiste polariteit en de juiste volgorde.
- Maak de kabels vast.
- Plaats het voordeksel op de behuizing en zet het vast met de meegeleverde schroeven.
Controleer bij het installeren van het deksel de rechthoekige rubberen afsluitring aan de binnenkant van het deksel:
- De afsluitring moet stevig worden geplaatst in de overeenkomstige sleuf rond de deksel.
- De afsluitring moet onbeschadigd zijn.
- Niets mag het sluiten van het deksel verhinderen.
Onderhoud
De behuizing vereist geen onderhoud.
Garantie
De garantie op de producten van de Limited Liability Company, “Ajax Systems Manufacturing”, is 2 jaar geldig na aankoop.
Als het apparaat niet goed werkt, raden we aan om eerst contact op te nemen met de technische ondersteuning van Ajax. In de meeste gevallen kunnen technische problemen op afstand worden opgelost.
Contact opnemen met de technische ondersteuning:
Gefabriceerd door “AS Manufacturing” LLC
