Outlet [type E] Jeweller, güç tüketim monitörüne sahip kablosuz bir akıllı duvar prizidir. Type E Avrupa fişiyle uyumludur ve topraklama terminali ile koruyucu sürgülere sahiptir. Bu sürgüler, toz ve su sıçramalarına karşı koruma sağlar ve ayrıca çocukların prize tornavida, makas veya iğne gibi nesneler sokmasını engelleyerek onları elektrik çarpmasına karşı korur. Prizin üç tür koruması vardır: Voltaj, akım ve sıcaklık.
Akıllı priz, 3 kW’a kadar yük kapasitesi ile kendisine bağlı elektrikli cihazların güç kaynağını kontrol eder. Ajax uygulaması, otomasyon senaryoları veya prizin dokunmatik düğmesi aracılığıyla ya da Button veya akıllı anahtar LightSwitch’e basılarak çalıştırılabilir.
Duvar prizleri tek başlarına veya LightSwitch anahtarlarıyla birlikte kullanılabilir, çünkü bu cihazlar aynı çerçeve tasarımına sahiptir.
Çevrimiçi Ajax anahtar ve priz konfigüratörünü kullanarak kendi özel setinizi oluşturun. Cihazları tek bir çerçevede birleştirin, rengi seçin ve konfigürasyonunuzu PDF olarak indirin.
Outlet [type E], olayları iletmek için güvenli Jeweller protokolünü kullanarak hub ile iletişim kurar. İletişim menzili açık alanda 1,100 metreye kadardır.
Cihaz yalnızca Ajax telsiz sinyali kapsama alanı genişleticileri ve hub’ları ile uyumludur. uartBridge ve ocBridge Plus ile bağlantı desteği yoktur.
Type F fiş için de akıllı bir priz mevcuttur — Outlet [type F] Jeweller.
Tasarım
Outlet [type E] prefabrik bir cihazdır ve aşağıdaki bileşenlerden oluşur:
- OutletCore (smart) [type E] Jeweller röle;
- Kapak seçenekleri: SoloCover (smart) [type E] / SideCover (smart) [type E] / СenterCover (smart) [type E];
- Çerçeve seçenekleri: Frame (2 seats) / Frame (3 seats) / Frame (4 seats) / Frame (5 seats). Bu çerçeveler, arka arkaya birden fazla akıllı priz ve/veya LightSwitch cihazı kurarken kullanılır.
Tüm bileşenler ayrı ayrı satılır ve birbirlerine takılarak kurulabilir.
Kurulum planınıza göre Outlet [type E] için uygun kapağı seçin:
- ayrı bir cihaz olarak — SoloCover (smart) [type E];
- diğer Ajax prizleri veya ışık anahtarlarının sağına ya da soluna — SideCover (smart) [type E];
- cihazların arasına — CenterCover (smart) [type E].
Her kapak iki parçadan oluşur: Ön panel ve hazne kapağı. İki veya daha fazla prizi yan yana kurmak için Frame‘e de ihtiyacınız olacaktır.
Çevrimiçi Ajax anahtar ve priz konfigüratörünü kullanarak kendi özel setinizi oluşturun. Cihazları tek bir çerçevede birleştirin, rengi seçin ve konfigürasyonunuzu PDF olarak indirin.
Renkler

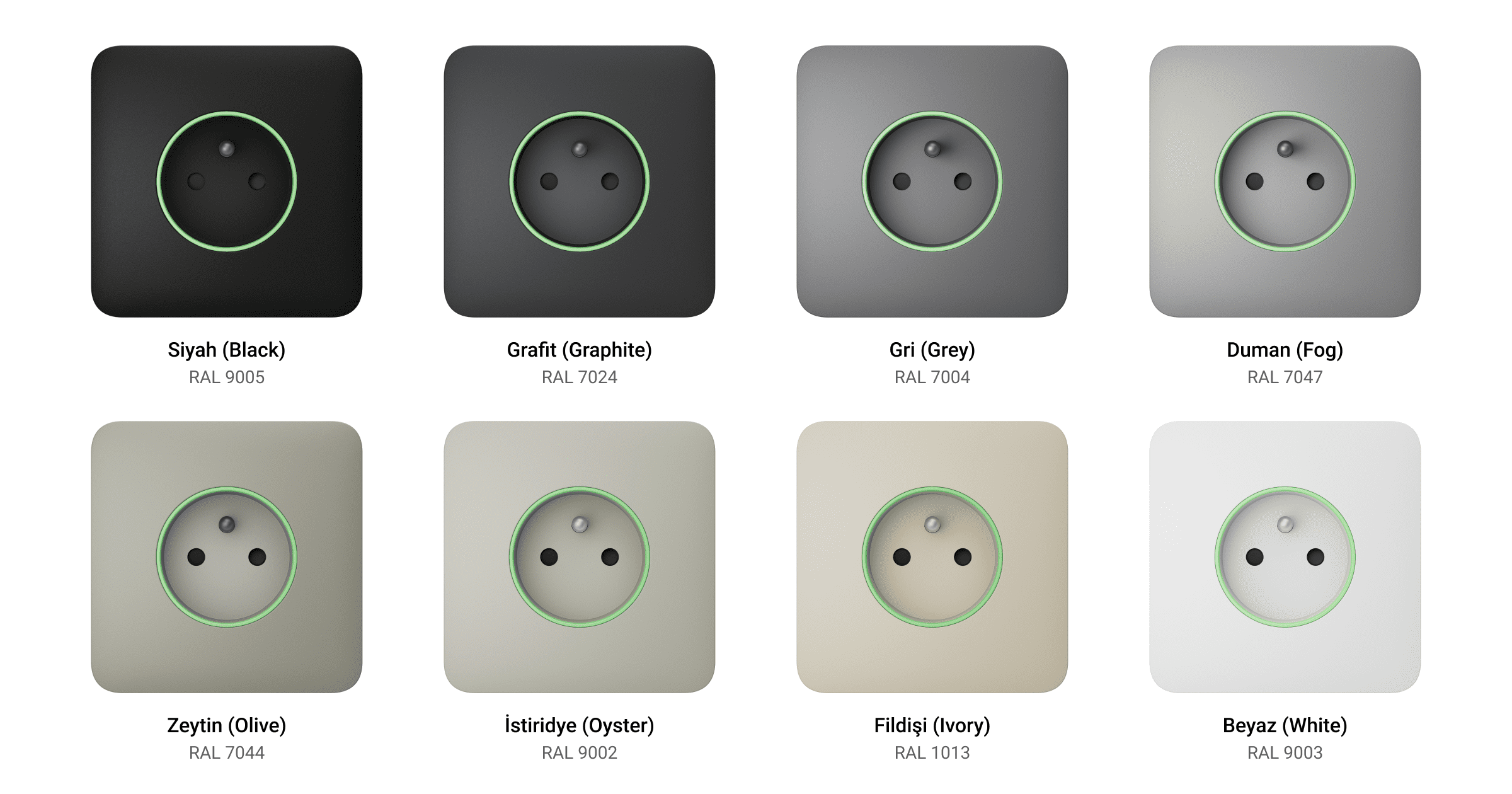

Ürün serisinde 8 farklı renkte dokunmaya duyarlı panel bulunmaktadır: Beyaz (White), Duman (Fog), Gri (Grey), Grafit (Graphite), Fildişi (Ivory), İstiridye (Oyster), Zeytin (Olive) ve Siyah (Black).
Aşağıdaki RAL renkleri gerçek renklere olabildiğince yakındır. Ancak biraz farklılık gösterebilirler, dolayısıyla bunları renk seçerken sadece kılavuz olarak kullanınız.
Ajax uygulamalarındaki priz ayarları içinde, Outlet [type E] için renk seçebilirsiniz. Unutmayın, uygulamada seçilen renkle takılı kapağın gerçek rengi aynı olmak zorunda değildir.
Bir yönetici veya sistemi yapılandırma yetkisine sahip bir PRO kapak rengini istediği zaman değiştirebilir. Bu, örneğin kullanıcı kapağı değiştirdiyse veya uygulamadaki prizleri renklerine göre ayırt etmek istiyorsa yararlı olabilir.
İşlevsel unsurlar
Röle
OutletCore (smart) [type E] Jeweller
- Priz (type E).
- Topraklama terminali.
- Kapağın ön paneline yerleştirilmiş olan LED göstergeyi, gece arka aydınlatmasını ve dokunmatik düğmeyi bağlamak için bir konektör.
- Prizi Ajax sistemine eklemek için cihaz kimliğini içeren QR kodu.
- Montaj tırnaklarını sabitlemek için vidalar.
- Güç kaynağı fazını (L) bağlamak için terminal.
- Toprağı bağlamak için terminal.
- Güç kaynağı nötrünü (N) bağlamak için terminal.
- Hazne kapağını birlikte verilen bir vida ile sabitlemek için delik.
- Prizi montaj kutusuna sabitlemek için montaj tırnakları.
Kapaklar
Ön panel
- Outlet [type E] durumunu ve mevcut yük seviyesini farklı renklerle gösteren LED halka.
- Dokunmatik düğme. Ön panelin sol üst köşesinde bulunan düğme, röle ve priz kapağı üzerindeki soket muhafazasının üst kısmını gösteren UP anahtarına göre priz doğru şekilde takılmışsa aktif olacaktır.
- Panelin gece arka aydınlatması. Uygulamadaki priz ayarlarından etkinleştirilebilir.
- LED gösterge, gece arka aydınlatması ve dokunmatik düğmenin OutletCore (smart) [type E] Jeweller rölesine bağlantısını kolaylaştırmak için kontaklar.
Hazne kapağı
- Koruyucu sürgüler.
- OutletCore (smart) [type E] Jeweller rölesini birlikte verilen vida ile sabitlemek için delik. SoloCover (smart) [type E] komple setinde gerekli vida bulunur.
- Kapağı röleye doğru şekilde takmak için UP anahtarı. Karşılık gelen anahtar OutletCore (smart) [type E] Jeweller üzerinde bulunur ve priz muhafazasının üst kısmını gösterir.
Ön panel
- Outlet [type E] durumunu ve mevcut yük seviyesini farklı renklerle gösteren LED halka.
- Dokunmatik düğme. Ön panelin sol üst köşesinde bulunan düğme, röle ve priz kapağı üzerindeki soket muhafazasının üst kısmını gösteren UP anahtarına göre priz doğru şekilde takılmışsa aktif olacaktır.
- Panelin gece arka aydınlatması. Uygulamadaki priz ayarlarından etkinleştirilebilir.
- LED gösterge, gece arka aydınlatması ve dokunmatik düğmenin OutletCore (smart) [type E] Jeweller rölesine bağlantısını kolaylaştırmak için kontaklar.
Hazne kapağı
- Koruyucu sürgüler.
- OutletCore (smart) [type E] Jeweller rölesini birlikte verilen vida ile sabitlemek için delik.
- Kapağı röleye doğru şekilde takmak için UP anahtarı. Karşılık gelen anahtar OutletCore (smart) [type E] Jeweller üzerinde bulunur ve priz muhafazasının üst kısmını gösterir.
Ön panel
- Outlet [type E] durumunu ve mevcut yük seviyesini farklı renklerle gösteren LED halka.
- Dokunmatik düğme. Ön panelin sol üst köşesinde bulunan düğme, röle ve priz kapağı üzerindeki soket muhafazasının üst kısmını gösteren UP anahtarına göre priz doğru şekilde takılmışsa aktif olacaktır.
- Panelin gece arka aydınlatması. Uygulamadaki priz ayarlarından etkinleştirilebilir.
- LED gösterge, gece arka aydınlatması ve dokunmatik düğmenin OutletCore (smart) [type E] Jeweller rölesine bağlantısını kolaylaştırmak için kontaklar.
Hazne kapağı
- Koruyucu sürgüler.
- OutletCore (smart) [type E] Jeweller rölesini birlikte verilen vida ile sabitlemek için delik.
- Kapağı röleye doğru şekilde takmak için UP anahtarı. Karşılık gelen anahtar OutletCore (smart) [type E] Jeweller yuvasında bulunur.
Çerçeveler
- İki adet priz veya anahtar için çerçeve.
- Üç adet priz veya anahtar için çerçeve.
- Dört adet priz veya anahtar için çerçeve.
- Beş adet priz veya anahtar için çerçeve.
Boyutlar
Röle
OutletCore (smart) [type E] Jeweller
Minimum 50 mm derinliğe sahip bir montaj kutusu öneriyoruz. Lütfen kurulum için bir yer seçerken rölenin boyutlarını dikkate alınız.
Kapaklar
Ön panel
Hazne kapağı
Ön panel
Hazne kapağı
Ön panel
Hazne kapağı
Çerçeveler
Uyumlu hub’lar ve kapsama alanı genişleticiler
Akıllı prizin çalışması için OS Malevich 2.16 ve üstü yazılıma sahip uyumlu bir Ajax hub’ı gereklidir.
Çalışma prensibi
Outlet [type E] Ajax sisteminin akıllı bir prizidir. Senaryoları kullanarak, Ajax uygulaması üzerinden, prizin gövdesindeki dokunmatik düğmeye basarak veya Button ya da LightSwitch ile bağlı cihazların güç kaynağını kontrol eder.
Outlet [type E] bağlı elektrikli cihazların akımını, voltajını, gücünü ve güç tüketimini izler. Bu verilere, diğer operasyonel parametrelerle birlikte Ajax uygulamalarının Durumlar bölümünden erişilebilir.
Outlet [type E], bir senaryo gereği veya bir dokunmatik düğme veya uygulama komutu kullanılarak kapatıldıktan/açıldıktan sonra kontak durumunu değiştirirse, cihaz durumu hemen her saniye güncellenir. Diğer durumlarda, güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir.
Outlet [type E] çerçevesinde bir LED arka aydınlatma vardır. Gerekirse, sistemi yapılandırma haklarına sahip bir yönetici veya bir PRO, Ajax uygulamalarındaki soket ayarlarından arka ışığı devre dışı bırakabilir.
Prizin maksimum uzun vadeli yükü (akım koruması 13 A’ya ayarlanmışsa) 3 kW’dir. Eğer endüktif veya kapasitif bir yük bağlanırsa, maksimum anahtarlama akımı 8 A’ya düşer.
Uzaktan kontrol
Otomasyon senaryoları
Senaryolar, güvenliği otomatikleştirmeye ve rutin eylemleri en aza indirmeye yardımcı olur. Örneğin, ışıkları, TV’yi ve ses sistemini belirli zamanlarda açılacak şekilde programlayabilirsiniz. Bu sayede ev boş görünmeyecek ve izinsiz girmeye çalışanlar caydırılacaktır.
Outlet [type E] aşağıdaki senaryo türlerini destekler:
- Alarm reaksiyonları. Örneğin, DoorProtect bir alarm tetiklerse ışığın yanması;
- Güvenlik modu değişikliği reaksiyonları. Örneğin, sistem kurulduğunda ütünün kapatılması;
- Zamanlanmış eylemler. Örneğin, ısıtıcının akşam 7:00’de etkinleştirilmesi ve 9:00’da kapatılması;
- Button’a basarak. Örneğin, Button’a basarak gece lambasının açılması;
- Sıcaklığa göre. Örneğin, oda sıcaklığı 25 °C’yi aştığında klimanın etkinleştirilmesi;
- Nem seviyesine göre. Örneğin, odadaki nem oranı %40’ın altına düştüğünde nemlendiricinin çalıştırılması;
- CO2 yoğunluğuna göre. Örneğin, karbondioksit yoğunluğu arttığında havalandırma sisteminin açılması;
- LightSwitch’e basarak. Örneğin, ışık kapatıldığında tüm elektrikli cihazların kapatılması.
Nem ve CO2 yoğunluğuna göre senaryolar, LifeQuality sisteme eklendiğinde kullanılabilir.
Cihaz çevrimdışıysa, senaryo tetikleyicisini kaçırdığı için (örneğin, elektrik kesintisi sırasında veya hub ile cihaz arasındaki bağlantı kesildiğinde) cihaz senaryoyu yürütmeyecektir.
Örnek kullanım: Otomatikleştirilmiş eylem sabah 10 için planlanmıştır, bu nedenle sabah 10’da başlamalıdır Ancak elektrik 9:55’te kesilir ve on dakika sonra geri gelir. Otomasyon senaryosu sabah 10’da başlamaz ve elektrik geldikten hemen sonra da başlamaz. Bu planlanmış eylem kaçırılır.
Uygulama üzerinden kontrol
Ajax uygulamalarında, Outlet [type E] üzerinden bağlı elektrikli cihazları kolayca açabilir veya kapatabilirsiniz. Outlet [type E] ögesini Aygıtlar
sekmesinde bulup üstüne tıklamanız yeterlidir. Bu işlem, priz kontaklarının mevcut durumunu tersine çevirerek ısıtıcılar veya nemlendiriciler gibi çeşitli cihazlara giden güç kaynaklarını önceden ve uzaktan kontrol etmenizi sağlar.
Ayrıca prizi Kontrol sekmesinden
yönetebilirsiniz. Hub’a bağlı tüm aygıtların listesini görüntülemek için yukarı kaydırmanız yeterlidir. Bağlı cihazları açmak veya kapatmak için Outlet [type E] alanındaki tuşu kullanın.
Manuel kontrol
Outlet [type E] ön panelinde kapağı kolay monte etmek için iki adet dokunmatik düğme bulunur. Kurulumdan sonra, sadece ön kapak panelinin sol üst köşesinde bulunan düğme aktif olacaktır. Bu dokunmatik düğme, uygulamayı, senaryoları veya Button’u kullanmadan bağlı cihazlara giden güç kaynağını kontrol etmeyi sağlar. Ayrıca cihazların fişini prizden çekmeye de gerek kalmaz. Prizin dokunmatik düğmeye tepkisi çalışma moduna bağlıdır.
Zamanlayıcı ile Kapatma işlevi devre dışı bırakılırsa, Outlet [type E] çift konumlu modda çalışır. Düğmeye bastığınızda, priz bağlı cihazların gücünü açar veya kapatır.
Zamanlayıcı ile Kapatma işlevi etkinleştirilirse, Outlet [type E] dokunmatik düğme ile açıldıktan sonra ayarlarda belirlenen süre boyunca güç sağlar. Dokunmatik düğmeye tekrar basıldığında komut durdurulur ve priz güç vermeyi keser.
Dokunmatik düğmeyi Ajax uygulamalarında soket ayarlarında etkinleştirebilirsiniz. Bu özellik varsayılan olarak devre dışıdır.
Çalışma modları
Outlet [type E] çift konumlu modda çalışabilir veya belirlenen süre dolduktan sonra gücü otomatik olarak kapatabilir. Varsayılan olarak priz, güç kaynağının sizin kontrolünüze göre açılıp kapandığı çift konumlu modda çalışır.
Zamanlayıcı ile Kapatma işlevini etkinleştirdiğinizde, güç belirli bir süre için etkinleştirilebilir: 10 saniyeden 2 saate kadar. Bu mod özellikle belirli durumlarda, örneğin güvenlik sistemini devre dışı bıraktıktan sonra koridordaki aydınlatmayı 5 dakikalığına açmanız gerektiğinde kullanışlıdır.
Sistemi yapılandırma yetkisine sahip bir yönetici veya PRO, Zamanlayıcı ile Kapatma işlevini etkinleştirebilir ve Ajax uygulamalarında soket ayarları içinde çalışma süresini ayarlayabilir.
Prizin elektrik koruması türleri
Outlet [type E] üç bağımsız koruma türü sunar: Voltaj, akım ve sıcaklık.
Voltaj koruması: Priz voltajı 184–253 V~ aralığının dışına çıkarsa etkinleşir. Bu, bağlı cihazları voltaj dalgalanmalarından korur.
Akım koruması: Yük akımı Ajax uygulamasında belirlenen sınırları aşarsa etkinleşir. Bu özellik hem bağlı cihazları hem de akıllı fişi aşırı akımdan korur. Bu sınır, Outlet [type E] ayarlarında 1 A’lık birimlerle 1 ila 16 A aralığında ayarlanabilir. Varsayılan değer 13 A’dır.
Sıradan yükler için akım değerini 13 A olarak ayarlamanızı öneririz. 13 ile 16 A arasındaki değerler yalnızca kısa süreli yükler için kullanılmalıdır.
Sıcaklık koruması: Röle elemanlarının sıcaklığı 95 °C’ye ulaştığında devreye girerek akıllı prizin aşırı ısınmasını önler.
Voltaj veya sıcaklık korumalarından biri tetiklenirse, Outlet [type E] güç sağlamayı durdurur ve voltaj veya sıcaklık normale döndüğünde otomatik olarak devam eder. Akım koruması tetiklendiğinde güç kaynağının otomatik olarak eski haline dönmeyeceğini unutmayınız. Bu, Ajax uygulamasından komutla veya dokunmatik düğmeye basılarak sıfırlanabilir.
Enerji tüketimini izleme
Outlet [type E], bağlı cihazların güç tüketimi parametrelerini sürekli olarak izler:
- voltaj;
- yük akımı;
- güç tüketimi;
- tüketilen elektrik enerjisi.
Tüm veriler cihaz durumlarında görüntülenir. Priz, bir senaryoya göre veya bir dokunmatik düğme ya da uygulamadaki bir komutla kapatılıp açıldıktan sonra kontak durumunu değiştirirse, veriler hemen her saniye güncellenir. Diğer durumlarda, güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir. Güç tüketimi değerleri 1 W’lik birimlerle gösterilir.
Güç tüketimi değerlerini sıfırlamak için priz ayarlarında aşağıdaki adımları izleyiniz:
- Ajax uygulamasında Aygıtlar
sekmesine gidiniz. - Listeden Outlet [type E] ögesini seçiniz.
- Dişli simgesine tıklayarak Ayarlar bölümüne gidiniz.
- Enerji Tüketim Sayacı Sıfırla kısmına tıklayınız.
- Açılan pencerede Sıfırla ögesine tıklayınız.
Veriler silindikten sonra, son sıfırlama tarihi prizin Durumlarında görüntülenecektir.
Jeweller veri aktarım protokolü
Bu, hub ve bağlı cihazlar arasında hızlı ve güvenilir iletişim sağlayan iki yönlü bir kablosuz veri aktarım protokolüdür. Akıllı priz, alarmları ve olayları iletmek için Jeweller’i kullanır.
Olayları izleme istasyonuna gönderme
Ajax sistemi, alarmları hem PRO Desktop izleme uygulamasına hem de alarm haber alma merkezine (AHM) SurGard (Contact ID), SIA (DC-09), ADEMCO 685, ve diğer protokol formatlarında iletebilir.
Outlet [type E] aşağıdaki olayları iletebilir:
- Cihaz ile hub (veya telsiz sinyal kapsama alanı genişletici) arasındaki bağlantının kaybı/yeniden kurulması.
- Prizin kalıcı olarak devre dışı bırakılması/etkinleştirilmesi.
Bir alarm alındığında güvenlik şirketinin izleme istasyonundaki operatör ne olduğunu ve hızlı müdahale ekibini tam olarak nereye göndereceğini bilir. Ajax cihazlarının adreslenebilirliği; cihaz türü, adı, güvenlik grubu ve sanal oda dâhil olmak üzere PRO Desktop veya AHM’ye olay göndermeye olanak tanır. İletilen parametrelerin listesinin AHM’nin türüne ve seçilen iletişim protokolüne bağlı olarak farklılık gösterebileceğini unutmayın.
Cihazın kimliği ve numarası Ajax uygulamasındaki durumlarda bulunabilir.
Sisteme ekleme
Outlet [type E], Hub ve üçüncü taraf güvenlik kontrol panelleriyle uyumlu değildir.
Outlet’i [type E] hub’a bağlamak için prizin sistemle aynı güvenli tesiste (hub’ın telsiz ağı menzili içinde) bulunması gerekir. ReX veya ReX 2 telsiz sinyali kapsama alanı genişletici kullanırken, önce prizi hub’a ekleyiniz, ardından genişletici ayarlarında ReX veya ReX 2‘ye bağlayınız.
Farklı radyo frekanslarında çalışan hub ve cihazlar uyumsuzdur. Cihazın radyo frekansı aralığı bölgeye göre değişebilir. Ajax cihazlarını satın aldığınız bölgede kullanmanızı öneririz. Mevcut radyo frekansı aralıkları için teknik destek servisi ile görüşebilirsiniz.
Bir cihaz eklemeden önce
- Ajax uygulamasını yükleyiniz.
- Hesabınıza giriş yapınız veya yeni bir hesap oluşturunuz.
- Bir space seçiniz veya yeni bir space oluşturunuz.
Space işlevi, aşağıda listelenen sürümler ve üzeri uygulamalarda mevcuttur:
- Ajax Security System 3.0 for iOS.
- Ajax Security System 3.0 for Android.
- Ajax PRO: Tool for Engineers 2.0 for iOS.
- Ajax PRO: Tool for Engineers 2.0 for Android.
- Ajax PRO Desktop 4.0 for macOS.
- Ajax PRO Desktop 4.0 for Windows.
- En az bir sanal oda ekleyiniz.
- Space’e uyumlu bir hub ekleyiniz. Hub’ın açık olduğundan ve Ethernet, Wi-Fi ve/veya mobil ağ üzerinden internete bağlandığından emin olunuz.
- Space’in devre dışı bırakıldığından ve Ajax uygulamasında durumunu kontrol ederek hub’ın güncelleme başlatmadığından emin olunuz.
Yalnızca bir PRO veya sistemi yapılandırma haklarına sahip bir space yöneticisi hub’a bir cihaz ekleyebilir.
Hub’a bağlanma
- Outlet’i [type E] kurunuz ve çalıştırınız.
- Ajax uygulamasını açınız ve cihazı eklemek istediğiniz hub’ı seçiniz.
- Aygıtlar sekmesine gidiniz ve Aygıt Ekle ögesine tıklayınız.
- Cihazı adlandırınuz, OutletCore (smart) [type E] Jeweller’in arka ve ön panelinde ve cihaz paketinde bulunan QR kodunu tarayınız veya manuel olarak giriniz. Cihaz kimliği QR kodunun altında yer alır.
- Bir oda ve bir grup seçiniz (Grup Modu etkinleştirilmişse).
- Ekle‘ye tıklayınız.
Bağlantı başarısız olursa, 5 saniye sonra tekrar deneyiniz. Hub maksimum cihaz sayısına ulaştıysa (hub modeline göre değişir), yeni bir cihaz eklemeye çalıştığınızda bildirim alırsınız.
Priz, hub’a bağlandıktan sonra Ajax uygulamasındaki hub cihazları listesinde görünecektir. Cihaz durumu güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir.
Outlet [type E] yalnızca bir hub ile çalışır. Yeni bir hub’a bağlandığında, cihaz olayları eski hub’a göndermeyi durdurur. Yeni bir hub’a bir priz eklemek için:
- QR kodunu tarayınız veya manuel olarak giriniz;
- cihaz kayıt zamanlayıcısının geri saymaya başlamasını bekleyiniz ve prizin ön panelindeki dokunmatik düğmeye 3 saniye boyunca basınız.
Prizi yeni bir hub’a eklemek, onu eski hub’ın cihaz listesinden otomatik olarak kaldırmaz. Bu, Ajax uygulaması üzerinden yapılmalıdır.
Arızalar
Bir Outlet [type E] arızası tespit edildiğinde, Ajax uygulaması cihaz simgesinde bir arıza sayacı görüntüler. Tüm arızalar priz durumlarında gösterilir. Arızalı alanlar kırmızı renkle gösterilecektir.
Aşağıdaki durumlarda bir arıza görüntülenir:
- akım koruması etkinleştirilmiştir;
- sıcaklık koruması etkinleştirilmiştir;
- voltaj koruması etkinleştirilmiştir;
- hub veya telsiz sinyali kapsama alanı genişletici ile bağlantı yoktur.
Simgeler
Uygulamadaki simgeler bazı priz durumlarını gösterir. Bunlara erişmek için:
- Ajax uygulamasında oturum açınız.
- Bir hub seçiniz.
- Aygıtlar sekmesine giriniz.
| Simge | Değer |
 |
Jeweller Sinyal Gücü, hub ile priz arasındaki sinyal gücünü gösterir. |
 |
Arıza tespit edildi. |
 |
Cihaz, bir telsiz sinyali kapsama alanı genişletici aracılığıyla bağlıdır. |
 |
Akım koruması etkinleştirilmiştir. |
 |
Voltaj koruması etkinleştirilmiştir. |
 |
Sıcaklık koruması etkinleştirilmiştir. |
 |
Cihaz kalıcı olarak devre dışı. |
 |
Cihaz, sistemin ilk kez devre dışı bırakılmasına kadar devreden çıkarılmıştır. |
 |
Cihaz yeni hub’a aktarılmamıştır. |
Durumlar
Bu durumlarda cihaz ve çalışma parametreleri hakkında bilgiler bulunmaktadır. Ajax uygulamalarında Outlet [type E] durumlarını bulabilirsiniz:
- Aygıtlar sekmesine gidiniz.
- Listeden Outlet [type E] ögesini seçiniz.
| Parametre | Değer |
| Arıza |
Bu kısım yalnızca bir arıza tespit edilirse görünür. |
| Jeweller Sinyal Gücü |
Cihaz ile hub (veya telsiz sinyali kapsama alanı genişletici) arasındaki Jeweller sinyal gücü. Önerilen değer 2–3 diştir. Jeweller, Outlet’in [type E] olaylarını ve alarmlarını ileten bir protokoldür. |
| Jeweller üzerinden bağlantı | Cihaz ile hub (veya kapsama alanı genişletici) arasındaki Jeweller kanalındaki bağlantı durumu:
|
| ReX | Cihaz ile kapsama alanı genişletici arasındaki bağlantı durumu:
Bu alan priz bir telsiz sinyali kapsama alanı genişletici üzerinden çalışıyorsa görüntülenir. |
| Aktif | Fiş durumu:
|
| Akım |
Outlet [type E] tarafından iletilen akım değeri. Priz, bir senaryoya göre veya bir dokunmatik düğme ya da uygulamadaki bir komutla kapatılıp açıldıktan sonra kontak durumunu değiştirirse, veri güncelleme sıklığı yaklaşık 1 saniyedir. Diğer durumlarda, güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir. Akım değeri 10 mA’lik birimlerle gösterilir. |
| Voltaj |
Outlet [type E] tarafından iletilen voltaj değeri. Priz, bir senaryoya göre veya bir dokunmatik düğme ya da uygulamadaki bir komutla kapatılıp açıldıktan sonra kontak durumunu değiştirirse, veri güncelleme sıklığı yaklaşık 1 saniyedir. Diğer durumlarda, güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir. Değer 1 V~’lik birimlerle gösterilir. |
| Akım Koruma Eşiği |
Akım koruması için akım sınırı ayarlarda belirlenir. Akım seçilen sınırı aştığında, priz otomatik olarak kapanır. |
| Voltaj Koruması | Voltaj koruması durumu:
Voltaj normale döndüğünde priz otomatik olarak çalışmaya devam edecektir. |
| Dokunmatik Düğmeli Kontrol Cihazı | Prizi dokunmatik düğme ile kontrol edebilme özelliğini yapılandırma durumudur. |
| Güç |
Prize bağlı bir cihazın güç tüketimi. Priz, bir senaryoya göre veya bir dokunmatik düğme ya da uygulamadaki bir komutla kapatılıp açıldıktan sonra kontak durumunu değiştirirse, veri güncelleme sıklığı yaklaşık 1 saniyedir. Diğer durumlarda, güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir. Değer 1 W’lik birimlerle gösterilir. |
| Tüketilen Elektrik Enerjisi |
Prize bağlı bir cihaz tarafından tüketilen enerji. Priz, bir senaryoya göre veya bir dokunmatik düğme ya da uygulamadaki bir komutla kapatılıp açıldıktan sonra kontak durumunu değiştirirse, veri güncelleme sıklığı yaklaşık 1 saniyedir. Diğer durumlarda, güncelleme sıklığı Jeweller veya Jeweller/Fibra ayarlarına bağlıdır ve varsayılan değer 36 saniyedir. Değer kWh cinsinden, 1 Wh’lik birimlerle gösterilir. Sayacı priz Ayarlarından sıfırlayabilirsiniz. Güç kesintisi durumunda, uygulama en son kaydedilen değeri görüntüler. |
| Son Tüketim Sıfırlaması |
Enerji tüketim sayacının son sıfırlanma tarihi. Sayaç verileri sıfırlanmışsa görüntülenir. |
| Kalıcı Devre Dışı Bırakma | Cihazı kalıcı devre dışı bırakma ayarının durumunu gösterir:
|
| Tek Seferlik Devre Dışı Bırakma | Cihazın tek seferlik devre dışı bırakma işlevinin durumunu gösterir:
|
| Yazılım | Cihaz aygıt yazılımı sürümü. |
| Cihaz kimliği | Priz kimliği. QR kodu ayrıca cihazın muhafazası ve paketlendiği kutuda mevcuttur. |
| Cihaz No. | Cihaz çevriminin (bölge) numarası. |
ögesine tıklandığında Outlet [type E] arızalarının listesi açılır.Ayarlar
Ajax uygulamasında Outlet [type E] ayarlarını değiştirmek için:
- Aygıtlar sekmesine gidiniz.
- Listeden Outlet [type E] ögesini seçiniz.
- Dişli simgesine tıklayarak Ayarlar bölümüne gidiniz.
- Gerekli parametreleri ayarlayınız.
- Yeni ayarları kaydetmek için Geri tuşuna tıklayınız.
| Ayarlar | Değer |
| Adı |
Prizin adı. Hub cihazları listesinde, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. Cihazın adını değiştirmek için metin alanına tıklayın. Belirlenen isimde Kiril alfabesinden en fazla 12 veya Latin alfabesinden en fazla 24 karakter kullanılabilir. |
| Oda |
Outlet’in [type E] atandığı sanal odanın seçilmesi. Oda adı, SMS metninde ve olay akışındaki bildirimlerde görüntülenir. |
| Renk | Uygulamadaki priz simgesi için bir renk seçilmesi. 8 renk mevcuttur:
Renk listesi kapakların renklerine karşılık gelmektedir. |
| Bildirimler | Uygulama içi priz bildirimlerinin seçilmesi:
|
| Dokunmatik Düğmeli Kontrol Cihazı | Etkinleştirildiğinde, prizin durumunu ön panelindeki bir dokunmatik düğme ile değiştirebilirsiniz. Bu seçenek varsayılan olarak devre dışıdır. |
| Akım Koruma Eşiği |
Outlet [type E] tarafından iletilen maksimum akımın seçilmesi. Akım sınırı 1 A’lık birimlerle 1 ila 16 A arasında ayarlanabilir. Varsayılan değer 13 A’dır. Sabit yük için önerilen değer 13 A’ya kadardır. Kısa süreli yükler için önerilen değer 13 ile 16 A arasıdır. Belirlenen değer aşılırsa, akım koruması etkinleşir ve priz, kendisine bağlı elektrikli cihaza güç sağlamayı durdurur. Güç kaynağını Ajax uygulamasında manuel olarak veya prizin dokunmatik düğmesine basarak geri açabilirsiniz. |
| Voltaj koruması | Etkinleştirildiğinde, voltaj 184–253 V~ değerini aşarsa prize bağlı cihazın gücü kesilecektir. |
| Arka aydınlatma | Priz çerçevesinin arka aydınlatmasını ayarlama: Etkin veya devre dışı. |
| Gösterge | Prizin LED göstergesi için ayarlar:
|
| LED Parlaklığı |
Akıllı prizin LED göstergesinin parlaklığını ayarlama: 0 ila 100 (0 – minimum parlaklık, 100 – çok parlak). Parlaklık seviyesi varsayılan olarak %50’dir. Gösterge ayarlarında Her zaman veya Etkinleştirildiğinde seçeneği seçilmişse kullanılabilir. |
| Zamanlayıcı ile Kapatma | Etkinleştirildiğinde, akıllı prize takılı cihaz seçilen süre sona erdiğinde kapanır. |
| Çalışma süresi |
Prize takılı cihazın çalıştırılacağı sürenin seçilmesi: 10 saniye ile 2 saat arası. Zamanlayıcı ile Kapatma seçeneği etkinleştirilmişse kullanılabilir. |
| Enerji Tüketim Sayacı Sıfırla | Enerji tüketim verilerini sıfırlama menüsü. |
| Senaryolar |
Otomasyon senaryolarını oluşturma ve yapılandırma menüsünü açar. Güvenliği otomatikleştirmek için senaryoları kullanın. Örneğin, bir açılma dedektörü tetiklendiğinde tesisteki aydınlatmaları açmak için. |
| Jeweller Sinyal Gücü Testi |
Cihazı Jeweller sinyal gücü testi moduna geçirir. |
| Kullanım Kılavuzu | Ajax uygulamasında Outlet [type E] kullanım kılavuzunu açar. |
| Kalıcı Devre Dışı Bırakma |
Kullanıcının cihazı sistemden çıkarmadan devre dışı bırakmasını sağlar. İki seçenek mevcuttur:
Devre dışı bırakıldıktan sonra, Outlet [type E] bağlantı kesildiği sırada sahip olduğu durumu korur: Aktif veya inaktif. |
| Tek Seferlik Devre Dışı Bırakma |
Kullanıcının ilk devreden çıkarma işlemine kadar cihazın olaylarını devre dışı bırakmasını sağlar. İki seçenek mevcuttur:
Devre dışı bırakıldıktan sonra, Outlet [type E] bağlantı kesildiği sırada sahip olduğu durumu korur: Aktif veya inaktif. |
| Cihaz Eşleştirmesini Kaldır | Cihazın eşleştirmesini kaldırır, hub ile bağlantısını keser ve ayarlarını siler. |
Gösterge
Outlet [type E], LED gösterge aracılığıyla durumu ve bağlı cihazların güç tüketimi hakkında bilgi verir. Tam güç tüketimi değeri, prizin Ajax uygulaması içindeki Durumlar menüsünde mevcuttur.
| Yük seviyesi | Gösterge |
| Güç kaynağı yok | Güç kaynağı yok |
| Outlet [type E] kapalı | Mavi yanıyor |
| Outlet [type E] açık, 0 ila 549 W yük bağlı | Yeşil yanıyor |
| 550 ila 1,249 W | Sarı yanıyor |
| 1,250 ila 1,999 W | Turuncu yanıyor |
| 2,000 ila 2,839 W | Kırmızı yanıyor |
| 2,840 ila 3,679 W | Koyu kırmızı yanıyor |
| 3,680 W ve üzeri | Mor yanıyor |
| Bir veya daha fazla koruma türünü etkinleştirir (örneğin akım ve/veya voltaj) | Yavaşça kırmızı yanıyor ve sönüyor |
İşlevsellik testi
Ajax sistemi, cihazlar için ideal kurulum yerinin seçilmesine yardımcı olmak üzere çeşitli test türleri sunar. Bu testler hemen başlamaz, ancak beklenen süre bir “hub—cihaz” yoklama aralığı süresini aşmaz. Yoklama aralığını hub ayarlarından kontrol edebilir ve yapılandırabilirsiniz (Hub → Ayarlar
→ Jeweller veya Jeweller/Fibra).
Ajax uygulamasında bir test yapmak için:
- İlgili hub’ı seçiniz.
- Aygıtlar sekmesine giriniz.
- Listeden Outlet [type E] ögesini seçiniz.
- Ayarlar a giriniz.
- Jeweller Sinyal Gücü Testini seçiniz ve çalıştırınız.
Cihazın yerleştirilmesi
Cihaz, güç nötr, faz ve toprak kablolarına bağlanmalıdır. Montaj kutusu için önerilen derinlik 50 mm’dir. Cihazın sadece iç mekanlarda kullanım için tasarlandığını unutmayınız.
Cihaz için bir konum seçerken onun çalışmasını etkileyen parametreleri göz önünde bulundurun:
- Jeweller sinyal gücü;
- priz ile hub veya kapsama alanı genişletici arasındaki mesafe;
- cihazlar arasındaki telsiz sinyali iletimini kısıtlayacak duvarlar, kat arası tavanlar veya tesislerde bulunan büyük nesneler gibi engellerin varlığı.
Nesneniz için güvenlik sistemi projesini tasarlarken yerleştirme önerilerini dikkate alınız. Güvenlik sistemi profesyoneller tarafından tasarlanmalı ve kurulmalıdır. Önerilen iş ortaklarının listesine buradan ulaşabilirsiniz.
Sinyal gücü
Jeweller sinyal gücü, belirli bir süre içinde teslim edilmeyen veya bozulan veri paketlerinin sayısına göre belirlenir. Aygıtlar sekmesindeki simge sinyal gücünü gösterir:
- üç diş — mükemmel sinyal gücü;
- iki diş — iyi sinyal gücü;
- bir diş — düşük sinyal gücü, stabil çalışma garanti edilmez;
- çarpı işaretli simge — sinyal yok.
Kurulumu tamamlamadan önce Jeweller sinyal gücünü kontrol ediniz. Sinyal gücü bir veya sıfır diş olduğunda, cihazın düzgün çalışacağını garanti etmiyoruz. Cihazın yerini değiştirmeyi düşünün, çünkü 20 santimetrelik bir konum değişimi bile sinyal gücünü önemli ölçüde artırabilir. Yer değiştirdikten sonra bile sinyal zayıf veya dengesizse, ReX veya ReX 2 telsiz sinyali kapsama alanı genişletici kullanmayı düşünün.
Outlet [type E] nerelere kurulmaz
- Priz arızasına yol açabileceği için dış mekanlara.
- Sinyalin zayıflamasına ve bloke edilmesine neden olabilecek metal nesneler veya aynaların yakınına.
- Cihaza zarar verebileceğinden sıcaklık ve nem seviyelerinin izin verilen sınırları aştığı binaların içine.
- Priz ile bağlantı kaybını önlemek için hub’ın veya telsiz sinyali kapsama alanı genişleticinin 1 metre yakınına.
- Düşük sinyal gücüne sahip alanlara, zira bu hub ile bağlantı kaybına neden olabilir.
Kurulum
Outlet’i [type E] kurmadan önce, en ideal konumu seçtiğinizden ve bu yerin kılavuzda belirtilen gerekliliklere uygun olduğundan emin olunuz. Cihazın kurulumu ve çalıştırılması esnasında, elektrikli cihazların kullanımına ilişkin genel elektrik güvenliği kuralları ve talimatlarına uyunuz.
Outlet [type E] sadece vasıflı bir elektrikçi veya kurulumcu tarafından kurulmalıdır. Kapak güvenli bir şekilde takılana kadar akıllı prize enerji vermekten kaçınınız.
Outlet’i [type E] monte etmek için:
- Outlet’in [type E] bağlanacağı güç kablosunun enerjisini kesiniz.
- Montaj kutularını hazırlayınız ve varsa kurulu prizleri çıkarınız. Kabloları ayırınız, yaklaşık 9 mm’lik çıplak telin açıkta kalmasını sağlayınız.
- Hazne kapağını takınız. Doğru hizalama için hazne kapağındaki UP anahtarını rölenin ön panelindeki anahtarla eşleştiriniz. Rölenin arka kısmındaki birlikte verilen vidayı kullanarak hazne kapağını sabitleyiniz.
- Kabloları OutletCore (smart) [type E] Jeweller rölesine aşağıdaki bağlantı şemalarına göre bağlayınız:
Bir priz için bağlantı şeması Çoklu prizler için bağlantı şeması - Güç kaynağı fazını terminal L‘ye bağlayınız.
- Güç kaynağı nötrünü N terminaline bağlayınız.
- Topraklama kablosunu belirtilen terminale bağlayınız.
- OutletCore rölesini montaj kutusuna takınız ve kabloları dikkatlice yerleştiriniz. Montaj tırnaklarını sabitlemek için vidaları sıkınız. Birlikte verilen vidaları kullanarak priz rölesini sabitleyiniz.
- Gerektiğinde, kalan OutletCore rölelerini takınız.
- Birden fazla priz veya LightSwitch anahtarı takıyorsanız, uygun sayıda yuvalı çerçeveyi monte ediniz.
- Gerekli ön panelleri takınız.
- Gücü açınız.
- Ajax uygulamasını kullanarak prizleri hub’a ekleyiniz.
bağlayınız.Outlet [type E], güç uygulandıktan sonra 3 saniye içinde açılacaktır. Rölenin klik sesini duyacaksınız ve cihaz göstergesi yanarak (ön paneller takılıyken) cihazın açıldığını gösterecektir.
Bakım
Cihazın çalışmasını düzenli olarak kontrol ediniz. Cihaz muhafazasını toz, örümcek ağı ve diğer maddelerle kirlendikçe temizleyiniz. Elektronik ekipmanı temizlemek için uygun yumuşak ve kuru bezler kullanınız. Cihazı temizlerken alkol, aseton, benzin ve diğer aktif çözücüler içeren maddeleri kullanmaktan kaçınınız.
Komple set
Outlet [type E] prefabrik akıllı bir prizdir. Tüm parçalar ayrı ayrı satın alınır.
Çevrimiçi Ajax anahtar ve priz konfigüratörünü kullanarak kendi özel setinizi oluşturun. Cihazları tek bir çerçevede birleştirin, rengi seçin ve konfigürasyonunuzu PDF olarak indirin.
Garanti
Limited Liability Company “Ajax Systems Manufacturing” ürünlerinin garantisi satın alındıktan sonra 2 yıl boyunca geçerlidir.
Cihazın işlevselliği ile ilgili herhangi bir sorunla karşılaşırsanız, önce Ajax Teknik Destek ile iletişime geçmenizi öneririz. Vakaların çoğunda teknik sorunlar uzaktan çözülebilir.
Teknik Destek ile iletişime geçin:
