Outlet (LAN) is een ethernet-wandcontactdoos met twee poorten. Het kan niet worden toegevoegd aan een Ajax-systeem of worden bestuurd via een Ajax-app. Het apparaat is qua ontwerp en kleur die identiek aan de slimme stopcontacten en schakelaars van Ajax en kunnen naast elkaar in hetzelfde afdekraam worden geïnstalleerd.
Gebruik de online Ajax-configurator voor schakelaars en stopcontacten om uw eigen set samen te stellen. Combineer apparaten in een afdekraam, kies de kleur en download uw configuratie als PDF.
Ontwerp
Outlet (LAN) is een geprefabriceerd apparaat dat bestaat uit de volgende onderdelen:
- Core opties:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Cover opties:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- Frame opties:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Alle onderdelen worden apart verkocht en kunnen worden geïnstalleerd door ze aan elkaar te bevestigen.
Kies de juiste cover voor Outlet (LAN) op basis van uw installatieplan:
- als een afzonderlijk apparaat — SoloCover (LAN);
- rechts of links (boven of onder) van andere Outlet* of LightSwitch-apparaten — SideCover (LAN);
- tussen apparaten — CenterCover (LAN).
Voor zij-aan-zij installatie van twee of meer apparaten heeft u ook een Frame nodig.
De gecombineerde apparaten in het afdekraam kunnen horizontaal of verticaal worden geïnstalleerd. Alleen cores, covers en frames met “vertical” in de naam ondersteunen verticale installatie.
Gebruik de online Ajax-configurator voor schakelaars en stopcontacten om uw eigen set samen te stellen. Combineer apparaten in een afdekraam, kies de kleur en download uw configuratie als PDF.
* Combinaties met slimme stopcontacten zijn alleen beschikbaar wanneer deze horizontaal geïnstalleerd worden.
Kleuren

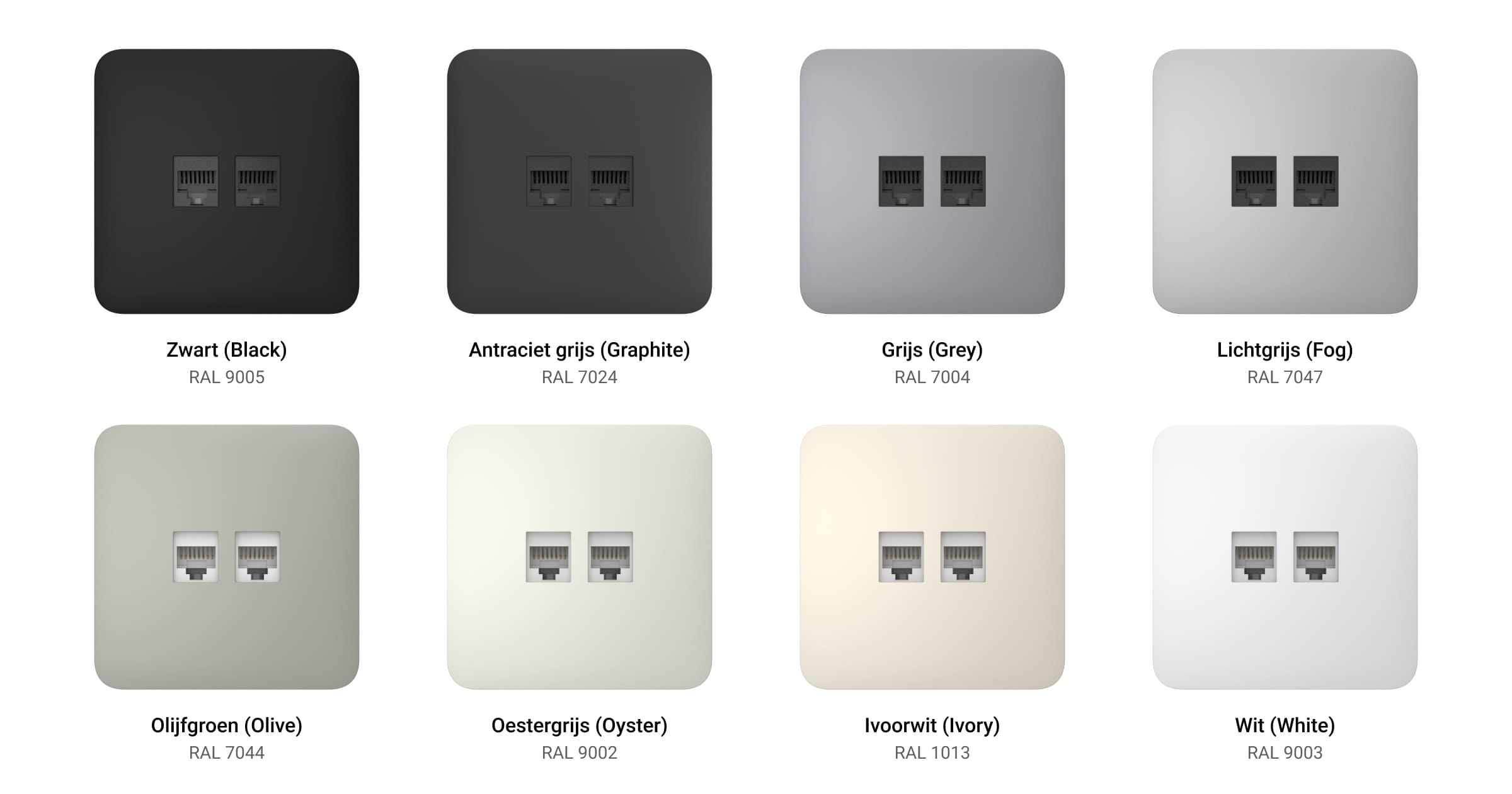

De productlijn biedt 8 kleuren voor de covers: Wit (White), Lichtgrijs (Fog), Grijs (Grey), Antracietgrijs (Graphite), Ivoorwit (Ivory), Oestergrijs (Oyster), Olijfgroen (Olive) en Zwart (Black). De ethernet-poorten zijn verkrijgbaar in 2 kleuren: wit en zwart.
De onderstaande RAL-kleuren komen zo dicht mogelijk bij de werkelijke kleuren. Ze kunnen echter in het echt enigszins afwijken. Gebruik ze alleen als referentie bij het selecteren van een kleur.
Functionele elementen
Cores
OutletCore (LAN) [55]
- Twee ethernet-poorten (niet voorgeïnstalleerd).
- Het UP-teken markeert de bovenkant van de behuizing van het contact.
- Schroeven voor het bevestigen van montageklemmen.
- Aansluitklemmen voor het aansluiten van de kabels.
- Montageklemmen voor het vastzetten van de wandcontactdoos in de montagedoos.
- Kabelafdekking.
- Aansluitschema.
OutletCore (LAN) vertical [55]
- Twee ethernet-poorten (niet voorgeïnstalleerd).
- Het UP-teken markeert de bovenkant van de behuizing van het contact.
- Schroeven voor het bevestigen van montageklemmen.
- Aansluitklemmen voor het aansluiten van de kabels.
- Montageklemmen voor het vastzetten van de wandcontactdoos in de montagedoos.
- Kabelafdekking.
- Aansluitschema.
Covers
Frames
Er zijn afdekramen met 2 tot 5 zitplaatsen verkrijgbaar, zowel horizontaal als verticaal. Deze afdekramen worden gebruikt bij het installeren van meerdere Outlet- en/of LightSwitch-apparaten* op een rij.
* Combinaties met slimme stopcontacten zijn alleen beschikbaar wanneer deze horizontaal geïnstalleerd worden.
Afdekraam voor twee apparaten.
Verticaal afdekraam voor twee apparaten.
Afdekraam voor drie apparaten.
Verticaal afdekraam voor drie apparaten.
Afdekraam voor vier apparaten.
Verticaal afdekraam voor vier apparaten.
Afdekraam voor vijf apparaten.
Verticaal afdekraam voor vijf apparaten.
Compatibele hubs en signaalversterkers
Outlet (LAN) is niet compatibel met Ajax-hubs en signaalversterkers. Het is een gewoon ingebouwd ethernet-contact dat niet kan worden toegevoegd aan een Ajax-systeem en niet kan worden bediend via een Ajax app.
Werkingsprincipe
Outlet (LAN) is een ethernet-wandcontactdoos met twee poorten. Het biedt een bekabelde verbinding voor apparaten met een lokaal netwerk (LAN) via ethernet-kabels. Het contact is compatibel met CAT.6- en CAT.5e-kabels die zijn ontworpen snelheden voor gegevensoverdracht tot 1 Gbit/s te ondersteunen over een maximale afstand van 328 ft.
Merk op dat apparaat uitsluitend bedoeld is voor gebruik binnenshuis.
Installatie
Volg bij het installeren en gebruiken van Outlet (LAN) de algemene veiligheidsvoorschriften voor het gebruik van elektrische apparatuur en de vereisten van de elektrische veiligheidsvoorschriften.
Alleen een gekwalificeerde elektricien of installateur mag Outlet (LAN) installeren.
Om Outlet (LAN) te installeren:
- Schakel de stroomkabels nabij de installatieplaats van Outlet (LAN) uit.
- Bereid de montagedozen voor.
- Sluit de kabels aan op de ethernet-poorten volgens het volgende schema:
Aansluitschema T568A Aansluitschema T568B Gebruik een LSA-gereedschap voor de beste verbinding.
- Installeer de ethernetpoorten in OutletCore (LAN) [55] of OutletCore (LAN) vertical [55] en installeer de kabelafdekkingen.
- Installeer OutletCore (LAN) [55] of OutletCore (LAN) vertical [55] in de montagedoos. Draai de schroeven vast om de montageklemmen vast te zetten. Bevestig de kern van het stopcontact met de meegeleverde schroeven.
- Monteer het afdekraam met het juiste aantal sleuven als u meerdere stopcontacten of LightSwitch Jeweller-schakelaars installeert.
- Installeer de bijbehorende covers.
- Schakel de stroom in.
Installeer Outlet (LAN) niet:
- Buitenshuis. Dit kan leiden tot een defect aan het contact.
- In gebouwen met een temperatuur en luchtvochtigheid buiten de toegestane grenzen. Dit kan leiden tot schade aan het apparaat.
Onderhoud
Controleer regelmatig of het contact goed werkt. Verwijder stof, spinnenwebben en ander vuil van de behuizing. Gebruik een zachte, droge doek die geschikt is voor het reinigen van elektronische apparatuur. Gebruik geen middelen die alcohol, aceton, benzine of andere actieve oplosmiddelen bevatten om het apparaat te reinigen.
Volledige set
Outlet (LAN) is een geprefabriceerd apparaat. Alle onderdelen zijn afzonderlijk verkrijgbaar.
Gebruik de online Ajax-configurator voor schakelaars en stopcontacten om uw eigen set samen te stellen. Combineer apparaten in een afdekraam, kies de kleur en download uw configuratie als PDF.
Garantie
De garantie op producten van “Ajax Systems Manufacturing” Limited Liability Company is 2 jaar geldig na aankoop.
Als het apparaat niet goed functioneert, raden wij u aan eerst contact op te nemen met de technische ondersteuning van Ajax. In de meeste gevallen kunnen technische problemen op afstand worden opgelost.
Contact opnemen met de technische ondersteuning:
