Outlet (LAN) to gniazdo ścienne Ethernet z dwoma portami. Nie można go dodać do systemu Ajax ani kontrolować za pomocą aplikacji Ajax. Urządzenie ma wygląd i kolorystyką identyczną z inteligentnymi gniazdkami i przełącznikami Ajax i może być instalowane obok siebie w tej samej ramce.
Skorzystaj z internetowego konfiguratora przełączników i gniazdek Ajax, aby skompletować własny zestaw. Połącz urządzenia w ramkę, wybierz kolor i pobierz konfigurację w formacie PDF.
Projekt
Outlet (LAN) to prefabrykowane urządzenie, które składa się z następujących elementów:
- Opcje rdzenia:
- OutletCore (LAN) [55]
- OutletCore (LAN) vertical [55]
- Opcje osłonki:
- SoloCover (LAN)
- CenterCover (LAN)
- CenterCover (LAN) vertical
- SideCover (LAN)
- SideCover (LAN) vertical
- Opcje ramki:
- Frame (2 seats)
- Frame (2 seats) vertical
- Frame (3 seats)
- Frame (3 seats) vertical
- Frame (4 seats)
- Frame (4 seats) vertical
- Frame (5 seats)
- Frame (5 seats) vertical
Wszystkie elementy są sprzedawane oddzielnie i można je zainstalować, łącząc je ze sobą.
Wybierz odpowiednią osłonkę dla Outlet (LAN) w zależności od schematu instalacji:
- jako osobne urządzenie — SoloCover (LAN);
- po prawej lub lewej stronie (u góry lub u dołu) innych urządzeń Outlet* lub LightSwitch — SideCover (LAN);
- pomiędzy urządzeniami — CenterCover (LAN).
Do równoległego montażu dwóch lub więcej gniazdek potrzebna będzie również ramka.
Urządzenia połączone w ramce mogą być instalowane poziomo lub pionowo. Tylko rdzenie, pokrywy i ramki z oznaczeniem „vertical” w nazwie obsługują instalację pionową.
Skorzystaj z internetowego konfiguratora przełączników i gniazdek Ajax, aby skompletować własny zestaw. Połącz urządzenia w ramkę, wybierz kolor i pobierz konfigurację w formacie PDF.
* Wersje, które obejmują inteligentne gniazdka elektryczne, są dostępne tylko w orientacji poziomej.
Kolory

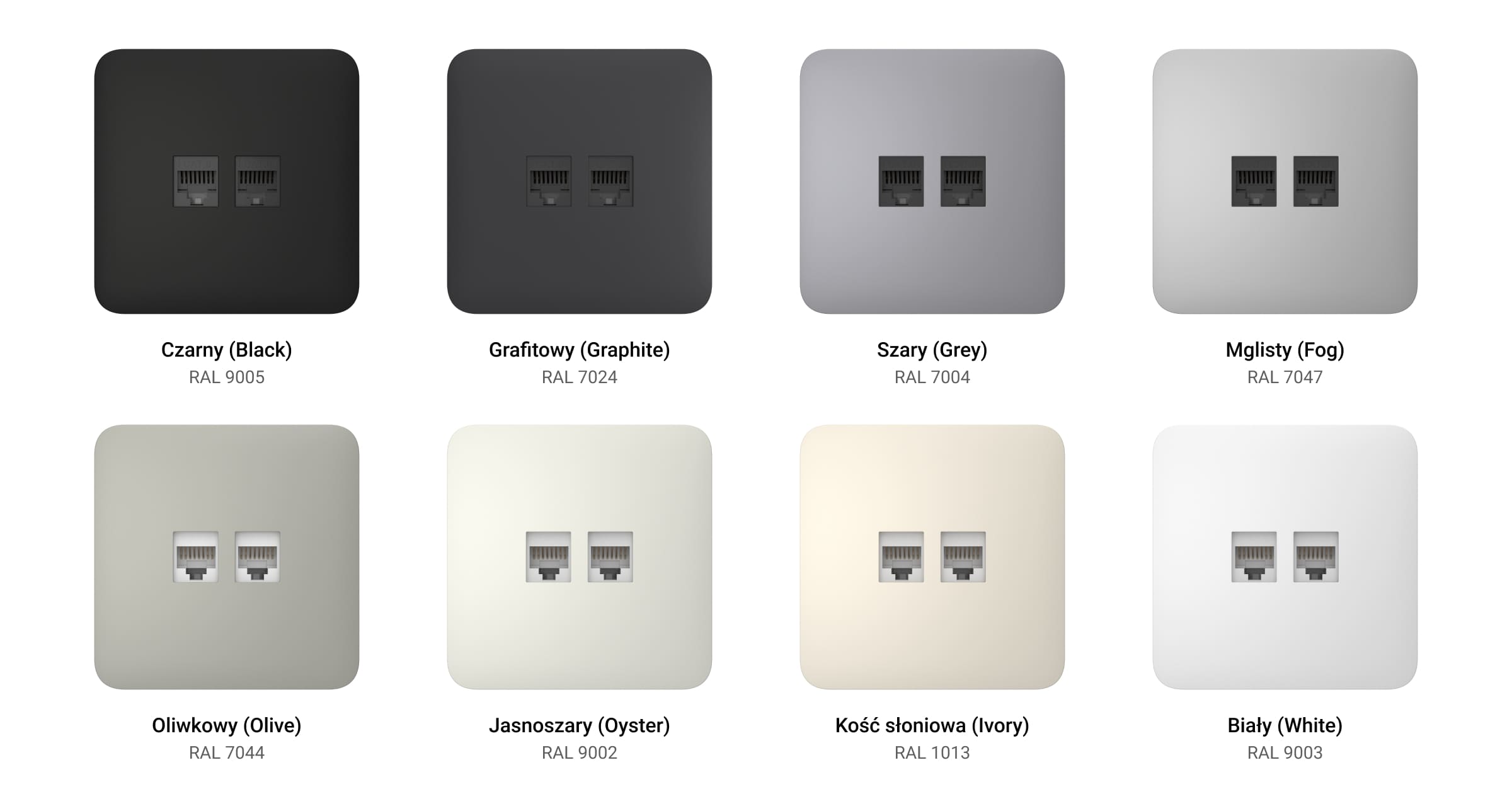

Linia produktów obejmuje osłonki w 8 kolorach: biały (White), mglisty (Fog), szary (Grey), grafitowy (Graphite), kość Słoniowa (Ivory), jasnoszary (Oyster), oliwkowy (Olive) i czarny (Black). Porty Ethernet są dostępne w 2 kolorach: białym i czarnym.
Poniższe kolory RAL są jak najbardziej zbliżone do rzeczywistych kolorów. Dlatego mogą się nieznacznie różnić w rzeczywistości. Należy używać ich wyłącznie jako odniesienia przy wyborze koloru.
Elementy funkcjonalne
Rdzenie
OutletCore (LAN) [55]
- Dwa porty Ethernet (nie są zainstalowane fabrycznie).
- Przycisk UP wskazujący górną część obudowy gniazdka.
- Wkręty do mocowania zatrzasków montażowych.
- Zaciski do podłączania przewodów.
- Zatrzaski montażowe do mocowania gniazda w puszce montażowej.
- Osłona przewodu.
- Schemat połączeń.
OutletCore (LAN) vertical [55]
- Dwa porty Ethernet (nie są zainstalowane fabrycznie).
- Przycisk UP wskazujący górną część obudowy gniazdka.
- Wkręty do mocowania zatrzasków montażowych.
- Zaciski do podłączania przewodów.
- Zatrzaski montażowe do mocowania gniazda w puszce montażowej.
- Osłona przewodu.
- Schemat połączeń.
Osłonki
Ramki
Dostępne są ramki z 2 do 5 miejscami w orientacji poziomej i pionowej. Ramki te są używane, gdy wiele urządzeń Outlet i/lub LightSwitch* jest zainstalowanych w rzędzie.
* Wersje, które obejmują inteligentne gniazdka elektryczne, są dostępne tylko w orientacji poziomej.
Ramka na dwa urządzenia.
Pionowa ramka na dwa urządzenia.
Ramka dla trzech urządzeń.
Pionowa ramka na trzy urządzenia.
Ramka na cztery urządzenia.
Pionowa ramka na cztery urządzenia.
Ramka na pięć urządzeń.
Pionowa ramka na pięć urządzeń.
Kompatybilne huby i podwajacze zasięgu
Outlet (LAN) nie jest kompatybilny z hubami i podwajaczami zasięgu Ajax. Jest to standardowe wbudowane gniazdo Ethernet, którego nie można dodać do systemu Ajax ani sterować za pomocą aplikacji Ajax.
Zasada działania
Outlet (LAN) to gniazdo ścienne Ethernet z dwoma portami. Zapewnia połączenie przewodowe dla urządzeń z lokalną siecią komputerową (LAN) za pomocą przewodów Ethernet. Gniazdko jest kompatybilne z przewodami CAT.6 i CAT.5e zaprojektowanymi do obsługi prędkości transferu danych do 1 Gbit/s na maksymalną odległość 328 ft.
Należy pamiętać, że urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń.
Instalacja
Podczas instalacji i eksploatacji Outlet (LAN) należy przestrzegać ogólnych zasad bezpieczeństwa elektrycznego przy korzystaniu z urządzeń elektrycznych oraz wymagań przepisów bezpieczeństwa elektrycznego.
Instalację Outlet (LAN) powinien wykonywać tylko wykwalifikowany elektryk lub instalator.
Aby zainstalować Outlet (LAN):
- Odłącz przewody zasilające w pobliżu miejsca, w którym zostanie podłączone Outlet (LAN).
- Przygotuj puszki montażowe.
- Podłącz przewodu do zacisków portu Ethernet zgodnie z poniższym schematem połączeń:
Schemat połączeń T568A Schemat połączeń T568B Użyj narzędzia do wciskania, aby uzyskać najlepsze połączenie.
- Zainstaluj porty Ethernet w OutletCore (LAN) [55] lub OutletCore (LAN) vertical [55] i zainstaluj osłony przewodów.
- Zainstaluj OutletCore (LAN) [55] lub OutletCore (LAN) vertical [55] w puszce montażowej. Dokręć wkręty, aby zabezpieczyć zatrzaski montażowe. Przymocuj przekaźnik gniazdka za pomocą dołączonych wkrętów.
- W przypadku instalacji wielu gniazdek lub przełączników LightSwitch Jeweller należy zamontować ramkę z odpowiednią liczbą gniazd.
- Zainstaluj odpowiednie osłony.
- Włącz zasilanie.
Nie należy instalować Outlet (LAN):
- Na zewnątrz. Może to doprowadzić do awarii gniazdka.
- W pomieszczeniach o temperaturze i wilgotności przekraczających dopuszczalne granice. Może to spowodować uszkodzenie urządzenia.
Konserwacja
Regularnie sprawdzaj, czy gniazdko działa prawidłowo. Czyść na bieżąco obudowę z kurzu, pajęczyn i innych zanieczyszczeń. Należy stosować miękkie, suche ściereczki odpowiednie do czyszczenia sprzętu elektronicznego. Do czyszczenia urządzenia nie należy używać żadnych substancji zawierających alkohol, aceton, benzynę i inne aktywne rozpuszczalniki.
Pełny zestaw
Outlet (LAN) jest urządzeniem prefabrykowanym. Wszystkie elementy przełącznika sprzedawane są osobno.
Skorzystaj z internetowego konfiguratora przełączników i gniazdek Ajax, aby skompletować własny zestaw. Połącz urządzenia w ramkę, wybierz kolor i pobierz konfigurację w formacie PDF.
Gwarancja
Gwarancja na produkty „Ajax Systems Manufacturing” spółka z ograniczoną odpowiedzialnością jest ważna przez 2 lata od daty zakupu.
Jeśli urządzenie działa nieprawidłowo, zalecamy skontaktowanie się z działem Wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.
