Instrukcja użytkownika Internal battery RB (6.4V/78Ah)

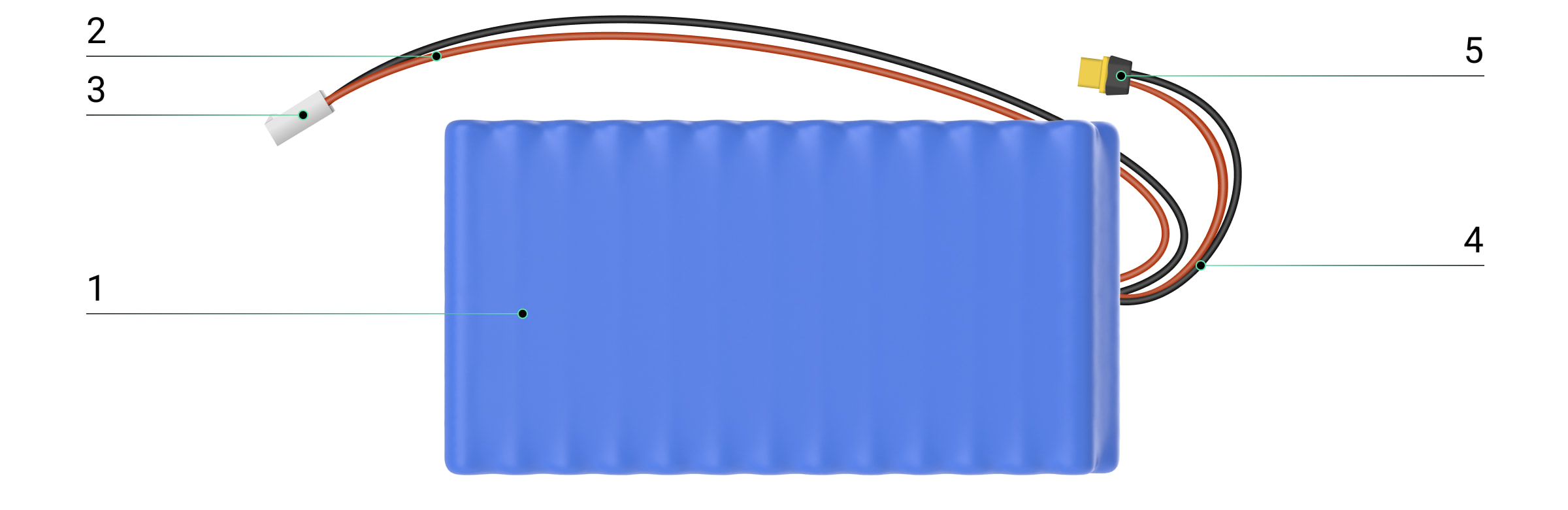

Elementy funkcjonalne

1. Bateria.
2. Przewód do połączenia baterii z hubem.
3. Złącze do podłączania baterii do huba.
4. Kabel do ładowania.
5. Złącze ładowania baterii.

Kompatybilne huby

Do działania baterii wymagany jest kompatybilny hub Ajax.

Zasada działania

Internal battery RB (6.4V/78Ah) jest wewnętrzną ładowalną baterią używaną do zasilania Hub BP Jeweller (without casing). Może zasilać hub samodzielnie lub pełnić funkcję zapasowego źródła zasilania przy użyciu baterii zewnętrznej.

Wybór miejsca instalacji

Wybierając lokalizację instalacji, należy wziąć pod uwagę czynniki wpływające na działanie baterii:

• Dopuszczalna temperatura pracy.
• Dopuszczalny poziom wilgotności.

Gdy bateria nie jest używana, temperatura i wilgotność przechowywania muszą być zgodne z dopuszczalnymi poziomami określonymi dla baterii.

Aby wydłużyć czas pracy baterii, włącz tryb Oszczędzania energii baterii.

Bateria musi zostać zainstalowana w kompatybilnej obudowie Ajax.

Podczas projektowania systemu Ajax dla obiektu należy wziąć pod uwagę zalecenia dotyczące rozmieszczenia. Tylko profesjonaliści mogą projektować i instalować systemy alarmowe. Lista zalecanych partnerów Ajax jest dostępna tutaj.

Gdzie nie należy instalować baterii

1. W miejscach o wysokich temperaturach. Na przykład w pobliżu źródeł ciepła takiego jak kaloryfery, grzejniki, bezpośrednie światło słoneczne itp. Wysokie temperatury mogą spowodować przegrzanie baterii, szybkie samorozładowanie, uszkodzenie jego podzespołów lub wybuch i pożar.
2. W miejscach o wysokiej wilgotności. Wilgoć może spowodować korozję styków lub zwarcie.
3. W pobliżu materiałów łatwopalnych. Nigdy nie umieszczaj baterii w pobliżu łatwopalnych płynów lub materiałów. Takie postępowanie zwiększa ryzyko pożaru lub wybuchu, zwłaszcza w przypadku zwarcia.
4. W obudowie Hub BP Jeweller.

Przygotowywanie do instalacji

Przed zainstalowaniem Internal battery RB (6.4V/78Ah), należy upewnić się, że jest zgodna z hubem. Zapoznaj się również z niniejszą instrukcją i podręcznikiem użytkownika huba.

Instrukcje użytkownika dla hubów Ajax i innych urządzeń można znaleźć na stronie Wsparcia Ajax.

Nie wolno odstępować od zatwierdzonego projektu systemu. Naruszenie podstawowych zasad instalacji i zaleceń zawartych w niniejszej instrukcji może doprowadzić do nieprawidłowego działania baterii.

Ułożenie przewodów

Przygotowując się do prowadzenia przewodów, należy przeczytać i ściśle przestrzegać przepisów elektrycznych i pożarowych obowiązujących w Twoim regionie.

Instalacja i konfiguracja

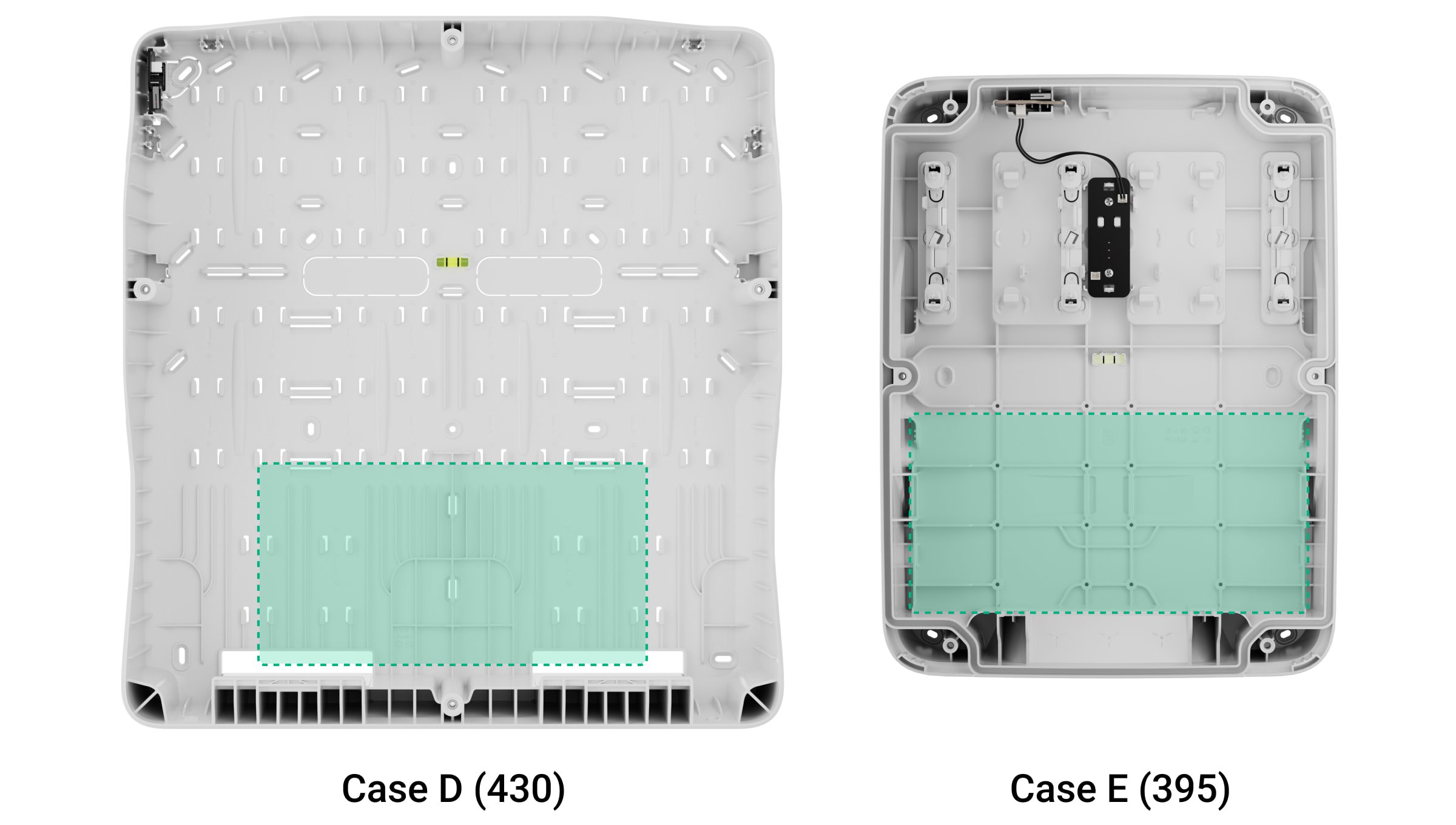

Przed instalacją należy upewnić się, że wybrano optymalną lokalizację, która spełnia wymagania niniejszej instrukcji. Bateria musi być zamontowana w Case E (395) (dostępna niebawem) lub Case D (430), które są sprzedawane oddzielnie.

Baterię powinien instalować wyłącznie profesjonalny elektryk.

Zainstalowanie baterii w obudowie

Przed zainstalowaniem baterii należy zapoznać się z instrukcjami użytkownika kompatybilnego huba i obudowy Ajax Case. Pomoże to w prawidłowym zainstalowaniu baterii i skonfigurowaniu ustawień huba.

1. Zdejmij pokrywę obudowy.
2. Wyłącz hub.

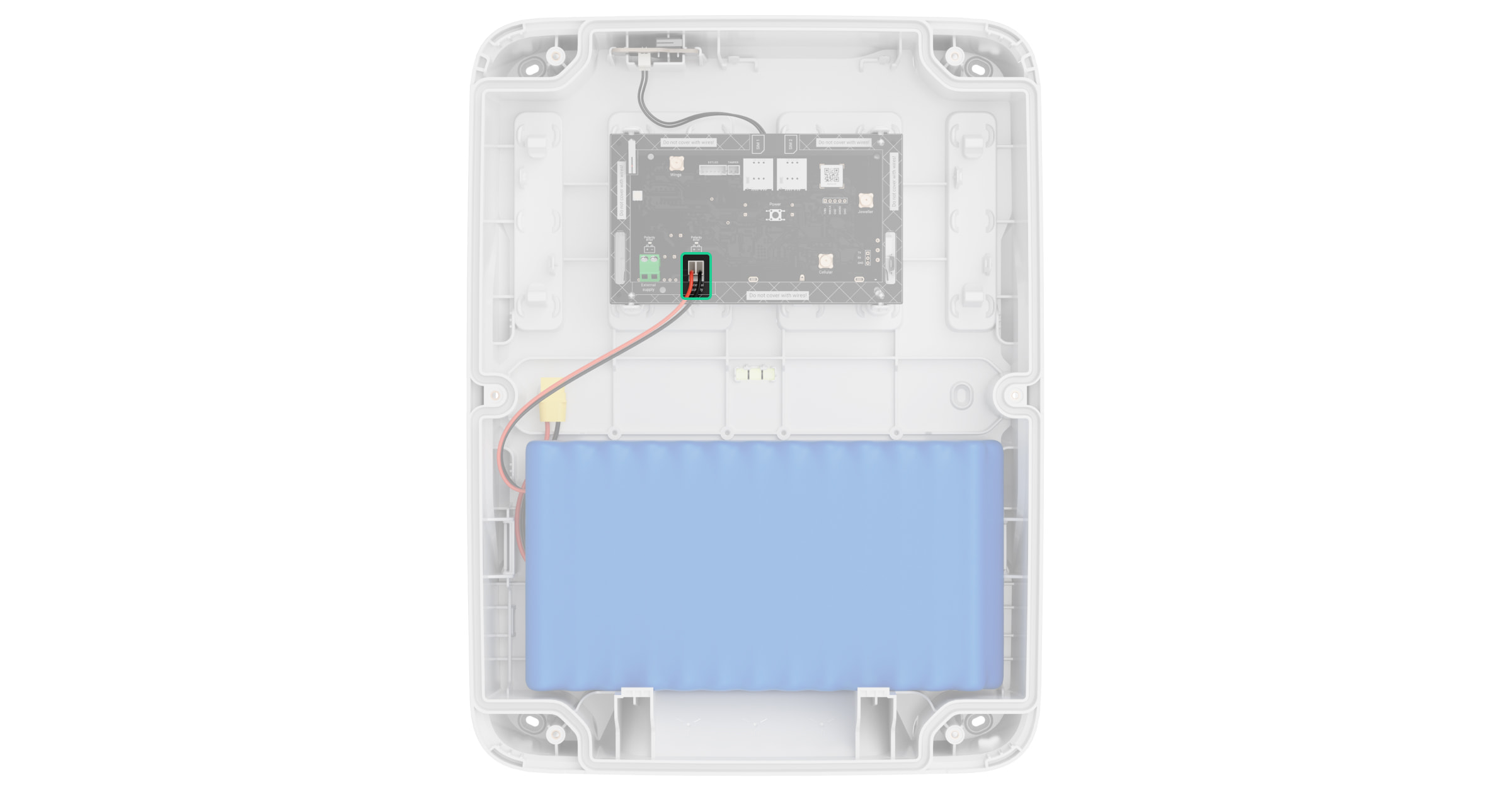

3. Zainstaluj baterię w kompatybilnej obudowie Ajax Case.



4. Zlokalizuj złącze wewnętrznej baterii na płytce.
5. Podłącz baterię do złącza na płytce.


   Należy przestrzegać biegunowości. Jeśli bateria zostanie podłączona nieprawidłowo, nie będzie zasilać huba, a złącze może zostać uszkodzone.





   Przewód baterii nie powinien znajdować się na lub pod płytką huba, ponieważ może to zakłócić komunikację między hubem a podłączonymi urządzeniami.

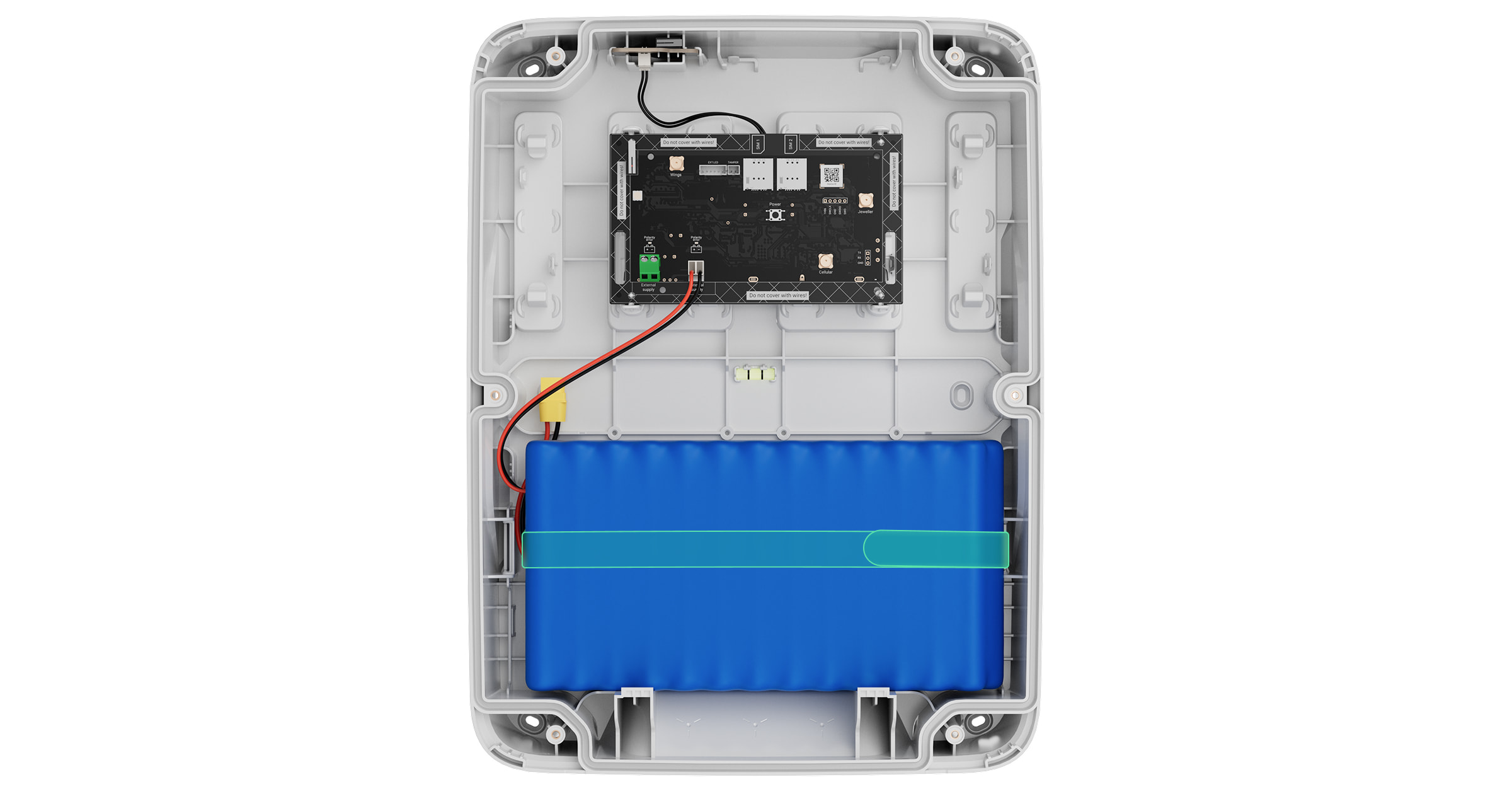

6. Zabezpiecz baterię w obudowie za pomocą rzepu (dołączonego do pełnego zestawu Case D (430) i Case E (395)). Nie należy zaciskać mocowania zbyt mocno, ponieważ może to uszkodzić płytkę i styki ogniw wewnątrz baterii.



7. Włącz hub.
8. Zamknij pokrywę obudowy.
9. Wybierz typ baterii w ustawieniach huba.
10. Sprawdź stan połączenia baterii w aplikacji Ajax.

Konfiguracja baterii

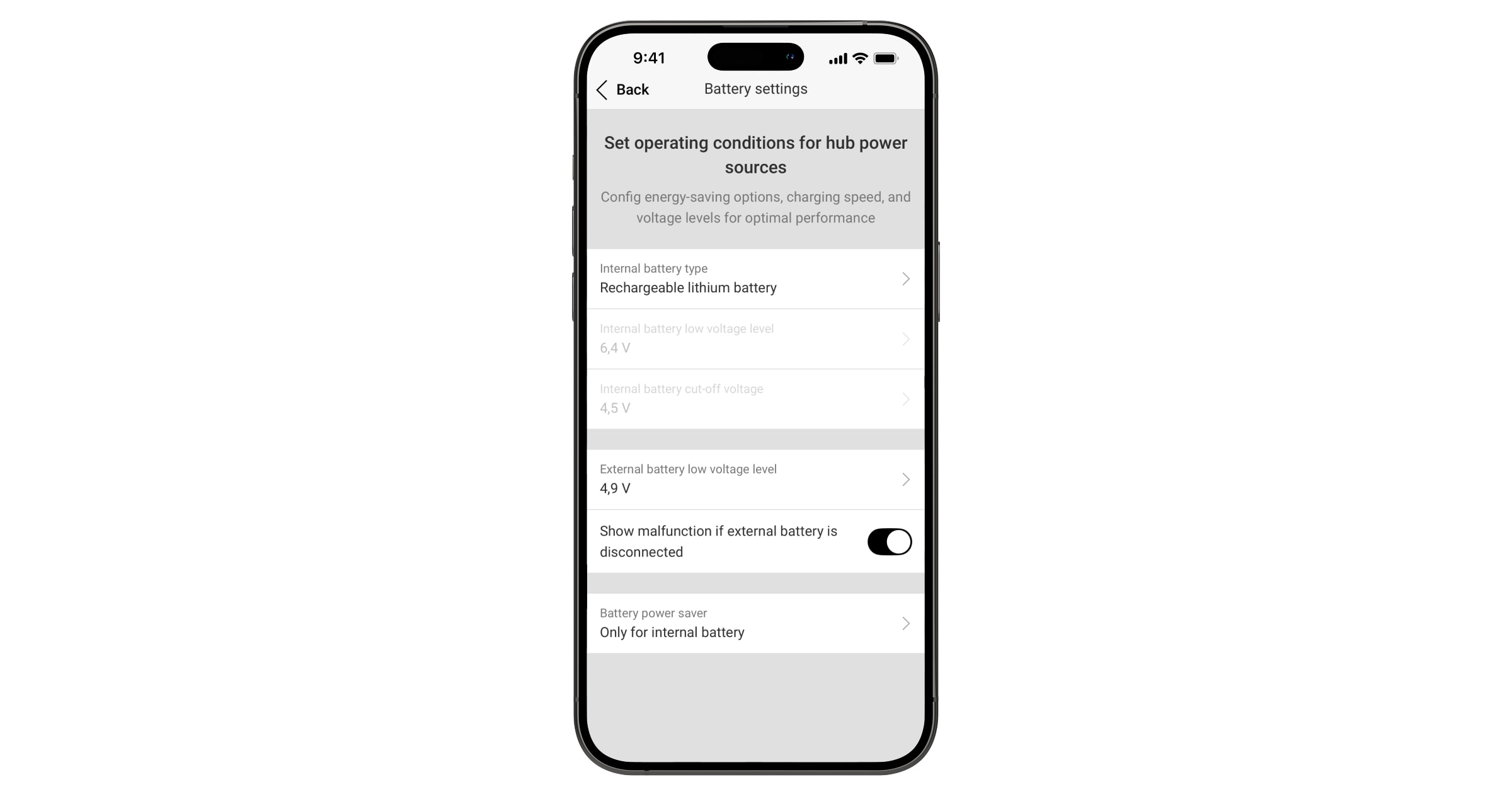

Po zainstalowaniu baterii należy wybrać odpowiednie ustawienia huba w aplikacji Ajax PRO.

1. Wybierz wymaganą przestrzeń lub obiekt.
2. Przejdź do karty Urządzenia .
3. Wybierz hub z listy.
4. Przejdź do Ustawień .
5. Przejdź do menu Opcje systemowe.
6. Przejdź do menu Ustawień baterii.
7. Wybierz opcję Ładowalna bateria litowa dla ustawienia Rodzaj baterii wewnętrznej.
8. W razie potrzeby skonfiguruj pozostałe ustawienia baterii.
9. Naciśnij Powrót, aby zapisać ustawienia.

Stany

Stany huba zawierają informacje o stanie połączenia baterii. Można je znaleźć w aplikacjach Ajax:

1. Przejdź do karty Urządzenia .
2. Wybierz hub z listy.

Konserwacja

Internal battery RB (6.4V/78Ah) jest baterią ładowalną i bezobsługową.

Zalecane ładowarki do baterii

Przed użyciem ładowarki do baterii należy uważnie przeczytać instrukcje producenta. Zawierają wskazówki dotyczące bezpiecznego użytkowania oraz zalecane parametry.

Pełny zestaw zawiera adapter przewodu do podłączenia baterii do ładowarki.

Podczas ładowania baterii należy używać sensora temperatury zalecanego przez producenta odpowiedniej ładowarki.

Lista zalecanych ładowarek dla Internal battery RB (6.4V/78Ah)

Jeśli bateria została całkowicie rozładowana przez hub, niektóre ładowarki (na przykład Ultimate Duo 400W) mogą nie wykryć tego od razu. W takim przypadku należy zastosować krótkie ładowanie wstępne (np. 7,2 V z ograniczeniem prądu do 100 mA przez około 10 sekund), aby przywrócić normalne działanie.

Profil ładowania i zalecane parametry dla ładowarki

Warunki przechowywania

Aby zapobiec utracie pojemności spowodowanej nadmiernym rozładowaniem, należy naładować baterię nie później niż 6 miesięcy od daty kontroli jakości podanej na naklejce na opakowaniu (MM.RRRR).

Dane techniczne

Kontakt z Działem wsparcia technicznego

Jeśli bateria nie działa prawidłowo, zalecamy skontaktowanie się z Działem wsparcia technicznego Ajax. W większości przypadków problemy techniczne można rozwiązać zdalnie.

• e-mail
• Telegram
